综合布线施工质量控制手册
1.概述
为保证xx站站房工程综合布线的施工质量，明确、统一施工质量控制内容及相关验收标准，加强施工管理，制定本质量控制手册。
本手册编制依据主要为：《建筑与建筑群综合布线系统工程施工和验收规范》GB30512～2000；设计文件及相关参考图等。

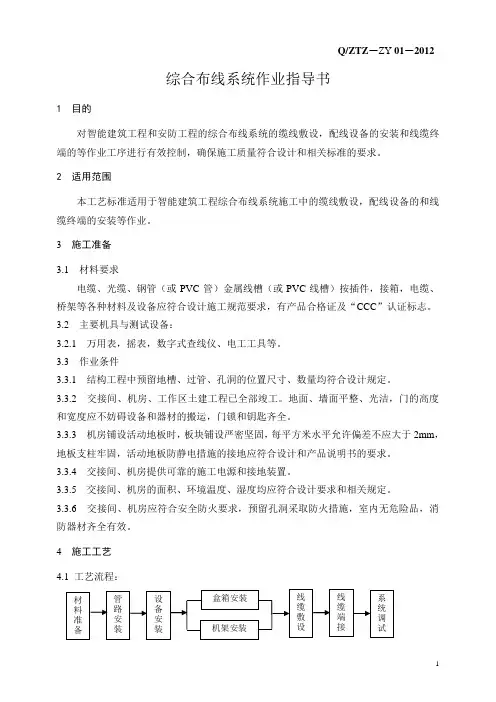

2.施工工艺流程
3.过程质量控制要点
（1）线缆敷设
①质量标准
A.综合布线系统应能满足所支持的数据系统的传输速率要求，并应选用相应等级的缆线和传输设备。
B.综合布线系统应能满足所支持的电话、数据、电视系统的传输标准要求。
C.综合布线系统的分级和传输距离限值应符合下列规定：
a.100m距离包括连接软线／跳线、工作区和设备区接线在内的10m允许总长度，链路的技术条件按90m水平电缆，7.5m长的连接电缆及同类的3个连接器来考虑，如果采用综合性的工作区和设备区电缆附加总长度不大于7.5m，则此类用途是有效的。
b.关于距离大于水平电缆子系统中的长度为100m对绞电缆，应协商可行的应用标准。
D.线缆敷设应满足下列要求：
a.缆线的型式、规格应满足设计要求；
b.线缆的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。
c.线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m，光缆布放路由宜盘留，预留长度宜为3～5m。
②检查方法
A.线缆的出厂质量证明、合格证等质量证明文件齐全，并与施工图纸的技术要求对照检查。
B.检查线缆的敷设情况，发现线缆有扭绞、打圈等现象要及时调整。
③注意事项
A.线缆采购时应按设计要求的技术参数进行。
B.加强操作人员的质量意识，在线缆敷设时，严格按技术交底进行。
（2）机柜安装
①质量标准
机柜、机架安装应符合下列要求：
A.机柜、机架安装位置应符合设计要求，垂直偏差度不应大于3mm。
B.机柜、机架上的各种零件不得脱落和碰坏，漆面不应有脱落及划痕，各种标志应完整、清晰。
②检查方法
A.机柜、机架安装前应先核对图纸，确保位置正确，
B.机柜、机架安装前后认真检查柜内的各种零件，如发现丢失，应及时与厂家联系，补齐丢失零件。
③注意事项
机柜、机架在安装搬运过程中应注意保护，避免磕碰。
