以下为PID温控程序，没有采用SFB41是因为些模块比较大，影响系统反应速度。
些温度控制系统不用微分(D)控制，只用PI控制
Kc 为回路的增
Ts 为采样的时间间隔
Ti 为积分时间MD
SPn 为采样时刻n的设定值
PVn 为采样时刻n的过程变量值
MX 为采样时刻n-1的积分项(又称为积分前项)
PID运算公式1：MPN=KC*（SPN-PVN）
PID运算公式2；MIN=KC*TS/TI*（SPN-PVN）+MX
PID运算公式3：MN=MPN+MIN
不用微分(D)控制，原工式为：MN=MPN+MIN+MDN
PI运算程序对应的DB1：
主程序对应的DB2：
模拟输入量：IW2
模拟输出量：PQDO
Kc 为回路的增
Ts 为采样的时间间隔
Ti 为积分时间MD
SPn 为采样时刻n的设定值
PVn 为采样时刻n的过程变量值
MX 为采样时刻n-1的积分项(又称为积分前项)
对应地址：
网络1和 2 是模拟采集的“模拟输入量：IW2”和组态画面上Kc Ts Ti SPn PVn 的设定值。实际操作中不需要。
改变模拟输入量：IW2
观察模拟输出量变化：PQDO
观察模拟输出量变化：PQDO
观察模拟输出量变化：PQDO
观察模拟输出量变化：PQDO
OK！其他变量改变后一样能回到平衡：如改以下值：
Kc 为回路的增
Ts 为采样的时间间隔
Ti 为积分时间MD
SPn 为采样时刻n的设定值
以下为PID运算温控程序，没有采用SFB41是因为些模块比较大，影响系统反应速度。
些温度控制系统不用微分(D)控制，只用PI控制
下面是主程序：FB2
下面是各电机启动程序
模拟量输入，数据格式转换
模拟量输出，数据格式转换
限制输出范围：0~32767
停止后全部清零，为组态画面变量编写的程序
以下为模拟给PN当前值，SP设定值，TI积分时间，TS采样时间，KC增益量，
结果：FB2
我们看一下温度显示：
Kc DB2。DBD 66 为回路的增
Ts DB2。DBD74 为采样的时间间隔
Ti DB2。DBD70 为积分时间MD
SPn DB2。DBD78 为采样时刻n的设定值
PVn DB2。DBD62 为采样时刻n的过程变量值
设定SPn上限值：DB2。DBD54
设定SPn下限值：DB2。DBD58
DB3。DBW6为模拟量输入
DB3。DBD8为模拟量输入最大范围
DB3。DBD12为最大测量温度
DB3。DBX4。0为报警信号（SPn在传感器测量起点值以下报警）
改变：DB3。DBW6为模拟量输入
改变：DB3。DBW6为模拟量输入
基于PID法的温度控制 摘要：一种新型的PID温度控制系统，该系统采用单片机芯片，可方便对系统加热周期T及PID中的个参数进行线性修改；具有对高低进行报警功能。主要研究PID算法。 关键字：单片机；温度控制；PID控制器 引言：在化工、石油、冶金等生产过程的物理过程和化学反应中，温度往往是一个很重要的量，为了达到所需的精度范围，采用PID控制，对PID的各种参数进行整定以满足不同的场合。 一、温度控制器的主要问题及解决方法 1、传统的温度控制器的问题 传统的温度控制器的电热元件一般以电热棒、发热圈为主，两者里面都用发热丝制成。发热丝通过电流加热时，通常达到1000℃以上，所以发热棒、发热圈内部温度都很高。一般进行温度控制的电器机械，其控制温度多在0-400℃之间，所以，传统的温度控制器进行温度控制期间，当被加热器件温度升高至设定温度时，温度控制器会发出信号停止加热。但这时发热棒或发热圈的内部温度会高于400℃，发热棒、发热圈还将会对被加热的器件进行加热，即使温度控制器发出信号停止加热，被加热器件的温度还往往继续上升几度，然后才开始下降。当下降到设定温度的下限时，温度控制器又开始发出加热的信号，
开始加热，但发热丝要把温度传递到被加热器件需要一定的时候，这就要视乎发热丝与被加热器件之间的介质情况而定。通常开始重新加热时，温度继续下降几度。所以，传统的定点开关控制温度会有正负误差几度的现象，但这不是温度控制器本身的问题，而是整个热系统的结构性问题，使温度控制器控温产生一种惯性温度误差。 2、PID控制解决 要解决温度控制器这个问题，采用PID控制技术，是明智的选择。PID控制，是针对以上的情况而制定的、新的温度控制方案，用先进的数码技术通过Pvar、Ivar、Dvar三方面的结合调整，形成一个模糊控制，来解决惯性温度误差问题。然而，在很多情况下，由于传统的温度控制器温控方式存在较大的惯性温度误差，往往在要求精确的温控时，很多人会放弃自动控制而采用调压器来代替温度控制器。但是用调压器来代替温度控制器时，必须在很大程度上靠人力调节，随着工作环境的变化而用人手调好所需温度的度数，然后靠相对稳定的电压来通电加热，勉强运作，但这决不是自动控温。当需要控温的关键很多时，就会手忙脚乱。这样，调压器就派不上用场，因为靠人手不能同时调节那么多需要温控的关键，只有采用PID模糊控制技术，才能解决这个问题，使操作得心应手，运行畅顺。 二、该温控系统的结构和原理： 1、系统的结构： 系统功能主要实现断水保护和高水位指示、自动保温、自动报警
三菱PLC和FX2N-4AD-TC实现温度PID闭环控制系统的学习参考。。。。。。
风机鼓入的新风经加热交换器、制冷交换器、进入房间。原理说明：进风不断被受热体加温，欲使进风维持一定的温度，这就需要同时有一加热器以不同加热量给进风加热，这样才能保证进风温度保持恒定。 plc接线图如下，按图接好线。配线时，应使用带屏蔽的补偿导线和模拟输入电缆配合，屏蔽一切可能产生的干扰。fx2n-4ad-tc的特殊功能模块编号为0。
输入和输出点分配表 这里介绍pid控制改变加热器（热盘管）的加热时间从而实现对温度的闭环控制。
在温度控制系统中，电加热器加热，温度用热电耦检测，与热电耦型温度传感器匹配的模拟量输入模块 fx2n-4ad-tc将温度转换为数字输出，cpu将检测的温度与温度设定值比较，通过plc的pid控制改变加热器的加热时间从而实现对温度的闭环控制。pid控制时和自动调谐时电加热器的动作情况如上图所示。其参数设定内容如下表所示。 三菱plc和fx2n-4ad-tc实现温度pid闭环控制系统程序设计：
用选择开关置x10作为自动调谐控制后的pid控制，用选择开关置x11作为无自动调谐的pid控制。 当选择开关置x10时，控制用参数的设定值在pid运算前必须预先通过指令写入，见图程序0步开始，m8002为初始化脉冲，用mov指令将目标值、输入滤波常数、微分增益、输出值上限、输出值下限的设定值分别传送给数据寄存器d500、d512、d515、d532、d533。 程序第26步，使m0得电，使用自动调谐功能是为了得到最佳pid控制，自动调谐不能自动设定的参数必须通过指令设定，在第29步～47步之间用mov指令将自动调谐用的参数（自动调谐采用时间、动作方向自动调谐开始、自动调谐用输出值）分别传送给数据寄存器d510、d511、d502。 程序第53步开始，对fx2n-4ad-tc进行确认、模式设定，且在plc运行中读取来自fx2n-4ad-tc的数据送到plc的d501中，103步开始对pid动作进行初始化。 第116步开始，x10闭合，在自动调谐后实行pid控制，当自动调谐开始时的测定值达到目标值的变化量变化1/3以上，则自动调谐结束，程序第128步～140步，自动调谐

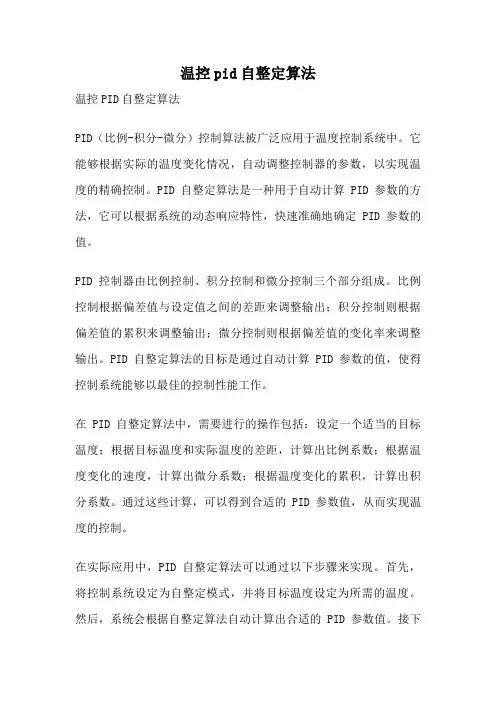

温度控制与PID算法 温度控制与PID算法j较为复杂，下面结合实际浅显易懂的阐述一下PID控制理论，将温度控制及PID算法作一个简单的描述。 1．温度控制的框图 这是一个典型的闭环控制系统，用于控制加热温区的温度（PV）保持在恒定的温度设定值(SV)。系统通过温度采集单元反馈回来的实时温度信号（PV）获取偏差值（EV），偏差值经过PID调节器运算输出，控制发热管的发热功率，以克服偏差，促使偏差趋近于零。例如，当某一时刻炉内过PCB板较多，带走的热量较多时，即导致温区温度下降，这时，通过反馈的调节作用，将使温度迅速回升。其调节过程如下：
温度控制的功率输出采用脉宽调制的方法。固态继电器SSR的输出端为脉宽可调的电压U OUT 。当SSR的触发角触发时，电源电压U AN通过SSR的输出端加到发热管的两端；当SSR的触发角没有触发信号时，SSR关断。因此，发热管两端的平均电压为U d＝(t/T)* U AN=K* U AN 其中K=t/T，为一个周期T中，SSR触发导通的比率，称为负载电压系数或是占空比，K 的变化率在0－1之间。一般是周期T固定不便，调节t, 当t在0－T的范围内变化时，发热管的电压即在0－U AN之间变化，这种调节方法称为定频调宽法。下面将要描述的PID 调节器的算式在这里的实质即是运算求出一个实时变化的，能够保证加热温区在外界干扰的情况下仍能保持温度在一个较小的范围内变化的合理的负载电压系数K。 2.温度控制的两个阶段 温度控制系统是一个惯性较大的系统，也就是说，当给温区开始加热之后，并不能立即观察得到温区温度的明显上升；同样的，当关闭加热之后，温区的温度仍然有一定程度的上升。另外，热电偶对温度的检测，与实际的温区温度相比较，也存在一定的滞后效应。这给温度的控制带来了困难。因此，如果在温度检测值（PV）到达设定值时才关断输出，可能因温度的滞后效应而长时间超出设定值，需要较长时间才能回到设定值；如果在温度检测值（PV）未到设定值时即关断输出，则可能因关断较早而导致温度难以达到设定值。为了合理地处理系统响应速度（即加热速度）与系统稳定性之间地矛盾，我们把温度控制分为两个阶段。
ＰＩＤ温度控制系统的设计 介紹以单片机为核心的PID控制温度控制系统,并给出了系统的硬件与软件设计方案。实验结果显示该系统的先进性。 标签：温控系统单片机PID控制 0 引言 控制仪表性能指标对温度控制有很大的影响,因此,常采用高性能调节仪表组成温控系统对被控对象(温度)进行严格控制。本文介绍以单片机AT89C51为核心器件构成的温度控制系统,它具有测量、控制精度高、成本低、体积小、功耗低等优点,可制成单机,广泛应用于冶金、化工、食品加工等行业对温度进行精确控制。 1 温控系统结构与工作原理 温控系统的结构如图1所示。热电偶测量出电炉的实际温度(mv信号),经放大、线性化、A/D转换处理后送入单片机接口。由键盘敲入设定温度值,此值与经A/D转换过的炉温信号存在一差值(假如两者温度不一致),由单片机PID调节电路进行比例、微分及变速积分算法对温控箱进行恒温控制。该系统采用传统的AT89C52单片机,其硬、软件完全符合系统的要求,为满足测控精确度的要求,A/D 电路选用12位转换器,分辨率为2-12。本系统采用三相数字过零触发器对六只晶闸管(Y/△接法均可)进行输出功率控制,即在电源电压过零时触发晶闸管,利用PID信号产生的控制信号使电流每周期按规定的导通波头数导通负载,达到控制输出功率,也就是控制炉温的目的。采用过零触发可减少电网谐波的产生,触发器与单片机光电隔离,可减少电网对微机的干扰,调功方式下电加温炉的平均功率为:P=3nU2/NR(1) 式中:P为输入电炉的功率;R为电炉的等效电阻;U为电网相电压;n为允许导通的波头数;N为设定的波头数。 注:公式(1)为负载Y接法适用 2 系统控制软件设计 2.1 PID参数的优化系统采用遗传算法(Genetic Algorithm,简称GA)离线优化PID参数[1]。20世纪70年代由美国J.Holland教授提出的遗传算法(GA)[2]是一种模拟生物进化过程的随机化搜索方法。它采用多路径搜索,对变量进行编码处理,用对码串的遗传操作代替对变量的直接操作,从而可以更好的处理离散变量。GA用目标函数本身建立寻优方向,无需求导求逆等复导数数学运算,且可以方便的引入各种约束条件,更有利于得到最优解,适合于处理混合非线性规划和多目标优化。系统采用二进制编码选择来操作,我们称为染色体串(0或1),每个串表

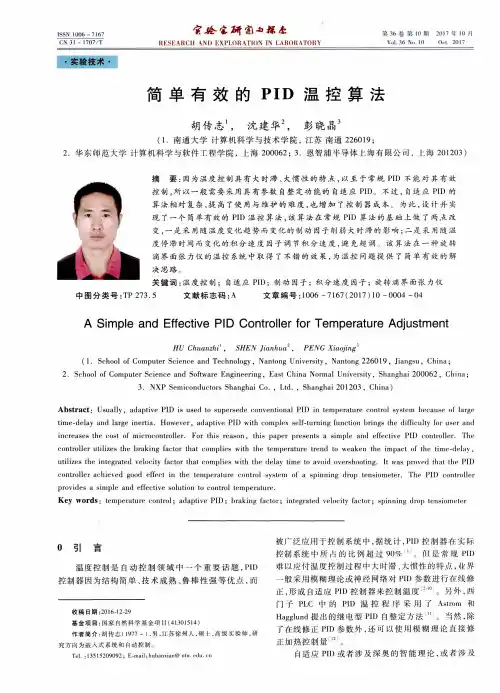

温度的PID 控制 一．温度检测部分首先要OK. 二、PID 调节作用 PID 控制时域的公式 ))()(1)(()(?++ =dt t de Td t e Ti t e Kp t y 分解开来： (1) 比例调节器 y(t) = Kp * e(t) e(k) 为当前的温差（设定值与检测值的插值） y(k) 为当前输出的控制信号(需要转化为PWM 形式) # 输出与输入偏差成正比。只要偏差出现，就能及时地产生与之成比例的调节 作用，使被控量朝着减小偏差的方向变化，具有调节及时的特点。但是， Kp 过大会导致动态品质变坏，甚至使系统不稳定。比例调节器的特性曲线. (2) 积分调节器 y(t) = Ki * ∫(e(t))dt Ki = Kp/Ti Ti 为积分时间 #TI 是积分时间常数，它表示积分速度的大小，Ti 越大，积分速度越慢，积分作用越弱。只要偏差不为零就会产生对应的控制量并依此影响被控量。增大Ti 会减小积分作用，即减慢消除静差的过程，减小超调，提高稳定性。 (3) 微分调节器 y(t) = Kd*d(e(t))/dt Kd = Kp*Td Td 为微分时间 #微分分量对偏差的任何变化都会产生控制作用，以调整系统输出，阻止偏差变化。偏差变化越快，则产生的阻止作用越大。从分析看出，微分作用的特点是：加入微分调节将有助于减小超调量，克服震荡，使系统趋于稳定。他加快了系统的动作速度，减小调整的时间，从而改善了系统的动态性能。 三．PID 算法： 由时域的公式离散化后可得如下公式：
y(k) = y(k-1)+(Kp+Ki+Kd)*e(k)-(Kp +2*Kd)*e(k-1) + Kd*e(k-2) y(k) 为当前输出的控制信号(需要转化为PWM形式) y(k-1)为前一次输出的控制信号 e(k) 为当前的温差（设定值与检测值的插值） e(k-1) 为一次前的温差 e(k-2) 为二次前的温差 Kp 为比例系数 Ki = Kp*T/Ti T为采样周期 Kd = Kp*Td/T 四．PID参数整定（确定Kp,Ts,Ti,Td）： 温度控制适合衰减曲线法，需要根据多次采样的数据画出响应曲线。 所以需要通过串口将采样时间t, 输出y(t)记录下来，方便分析。 1)、不加入算法，系统全速加热，从常温加热到较高的温度的时间为Tk, 则采样时间一般设为 T = Tk/10。 2)、置调节器积分时间TI=∞，微分时间TD=0，即只加比例算法： y(k) = y(k-1)+Kp*e(k) 比例带δ置于较大的值。将系统投入运行。（δ = 1/Kp） 3)、待系统工作稳定后，对设定值作阶跃扰动，然后观察系统的响应。若响应振荡衰减太快，就减小比例带；反之，则增大比例带。如此反复，直到出现如图所示的衰减比为4：1的振荡过程时，记录此时的δ值（设为δS），以及TS 的值（如图中所示）。当采用衰减比为10：1振荡过程时，应用上升时间Tr替代 振荡周期TS计算。 系统衰减振荡曲线 图中，TS为衰减振荡周期，Tr为响应上升时间。 据表中所给的经验公式计算δ、TI及TD的参数。
温度PID 控制实验 一、实验目的 1．加深对PID 控制理论的理解； 2．认识Labview 虚拟仪器在测控电路的应用； 3．掌握时间比例P、积分I、微分D 对测控过程连续测控的影响以及提高测控系统的精度； 4．通过实验，改变P、I、D 参数，观察对整个温度测控系统的影响； 5．认识固态继电器和温度变送器，了解其工作原理。 二、预习要点 1．PID 控制理论与传递函数。请学生在0-100 的范围里，自己选择较好的KP，KI，KD 值，用该控制参数进行后续实验； 2．了解A/D、D/A 转换原理； 3．Labview 虚拟仪器图形软件（本实验指导书附录中对使用环境详细介绍）。 三、实验原理 温度是通过固态继电器的导通关断来实现加热的，控制周期即是一个加热和 冷却周期，PID 调节的实现也是通过这个周期实现的，在远离温度预设值的时固 态继电器在温度控制周期中持续加热（假设导通时间是T），在接近温度预设值 时通过PID 得到的值来控制这一周期内固态继电器的开关时间（假设导通时间是 1/2T）维持温度（假设导通时间是1/4T）。如图1 所示： 图1 加热周期控制示意图 8 四、实验项目 1．用PID 控制水箱温度； 2．用控制效果对比完成数据对比操作，选出最佳值。 五、实验仪器 ZCK-II 型智能化测控系统。 六、实验步骤及操作说明 1．打开仪器面板上的总电源开关，绿色指示灯亮起表示系统正常；
2．打开仪器面板上的液位电源开关，绿色指示灯亮起表示系统正常； 3，确保贮水箱内有足够的水，参照图2 中阀门位置设置阀门开关，将阀门1、3、5、6 打开，阀门2、4 关闭； 图2 水箱及管道系统图 4．参看变频器操作说明书将其设置在手动操作挡； 5．单击控制器RUN 按钮，向加热水箱注水，直到水位接近加热水箱顶部，完 全 淹没加热器后单击STOP 按钮结束注水； 6．关闭仪器面板上的液位电源开关，红色指示灯亮起表示系统关闭； 7．打开仪器面板上的加热电源开关，绿色指示灯亮起表示系统正常； 8．打开计算机，启动ZCK-II 型智能化测控系统主程序； 9．用鼠标单击温度控制动画图形进入温度控制系统主界面，小组实验无须在个 人信息输入框填写身份，直接确定即可； 10．在温度系统控制主界面中，单击采集卡测试图标，进入数据采集卡测试程序。 请在该选项中确定选择设备号为端口1，因为我们接入数据采集卡的端口是1 号 9 端口，其他数据端口留做其他方面使用的，所以切记不能选错，否则程序会报 错 并强制关闭。选择采集通道时请选择0 号通道即温度传感器占用的通道。控制上、 下限选项是为设置报警电路所预设的，在本实验中暂未起用该功能，感兴趣的 同 学可以试着完善它，本实验报警数值是+1V 以下和+5V 以上，这里只做了解即可。 采样点数（单位：个）、采样速率（单位：个/秒）和控制周期（单位：毫秒） 请 参照帮助显示区进行操作，一切设置确认无误后即可单击启动程序图标，观察 温 度和电压的变化，也可以单击冷却中左边的开关按钮进入加热程序，观察温度 上 升曲线及电流表和电压表变化，确认传感器正常工作后点击程序结束，等待返 回 主界面图标出现即可返回温度控制主界面进入下一步实验。 11．在温度系统控制主界面中，单击传感器标定图标，进入传感器标定程序。 本 程序界面和数据采集卡测试程序界面基本相同，操作请参照步骤10 进行，一切 设置确认无误后即可单击启动程序图标，观察温度和电压的变化，同时用温度

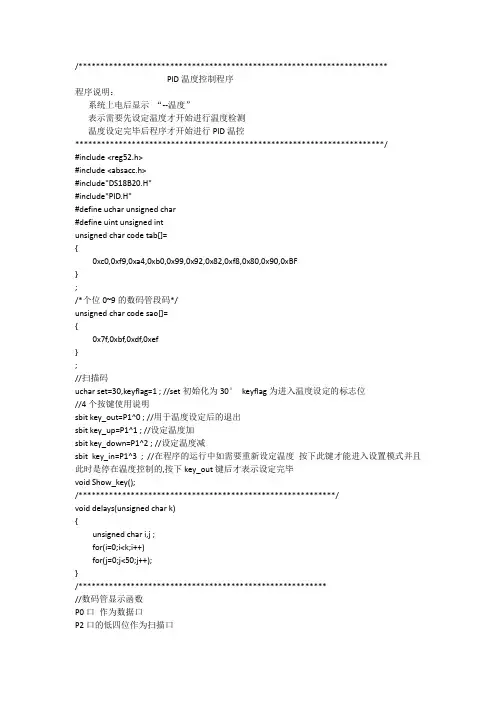

基于单片机的PID温度控制系统 【摘要】本设计在单片机的基础上，利用PID算法完成了温度控制系统的硬件设计和软件设计，实现更加精确高效的水的温度控制。本系统主要分为单片机控制模块，LCD显示模块，传感器检测模块，继电器控制模块等，通过传感 器模块检测水温然后发送给单片机，单片机对数据进行处理后由LCD显示，同时反馈给继电器，继电器接收到信号后控制加热器进行对水温的加热，从而达到精确控制水的温度的目的。该系统以节能高效为出发点，适用于小到热带鱼缸大到渔场养殖等多种场所。 【关键词】单片机、PID、温度控制 1.前言 1.1课题的背景及研究意义 温度作为一个不可忽视的因素存在于现代工业的生产中，工业生产过程中的温度控制一直是十分重要的环节。但控制在工业生产中已很难把握，并且对于那些以严格为目标的生产工艺，太高或太低的温度会对生产效率和质量造成显著的影响，从而导致生产效益的降低。这就要求我们开发出一种能够很好控制并且可以随时将温度展示给客户观看的温度控制器。单片机拥有着如同那些计算机一样强大的数据分析与处理能力，通过与PID相结合，我们可以很大程度上提高控制程序的能力，这样就能使生产效益得到提高[2]。 温度的测量、控制与保持是单片机温度测量系统中的重要部分，温度测量是工业生产中最要要的物理量之一。而有效的测量温度的方法之一就是通过单片机，所以单片机温度测量系统能够广泛的应在工业生产中，在电力工程、化工、机械、冶金等重点行业，有一个重要的测量任务，在日常生活中也可以得到广泛的应用。 以热带鱼缸为例，系统设计不够周全、结构不够简单化、性价比不够高等问题普遍的存在于目前市场上的各种热带鱼缸中，很多的鱼缸在温度控制方面都存在着许多缺陷，比如对温度控制的不够精确，常常还没达到设定温度就停止加热等。即使它达到了设定的温度，也有因加热时间长短不能有效地控制而导致能量的浪费问题。本次设计的温度控制系统是以51单片机为基础利用PID算法进行精确的温度控制，功能主要有温度设定、显示与控制等方面。此控制器和显示装置与以前的相比具有成本低，高精度的温度控制和显示，使用方便，性能稳定等优点，可以提高能源利用效率，在经济与社会效益上有一定的推动[3]。 1.2国内外现状及水平 这几年，我们在理论上对温度控制的研究已经比较成熟，但是在具体的温度测量与控制上，我们对于如何精确的对其进行控制等方面还存在着一些问题。温度控制技术按照控制目标的不同可分为两类：动态温度跟踪与恒值温度控制。动态温度跟踪实现的控制目标是使被控对象的温度值按预先设定好的曲线进行变化。在工业生产中很多场合需要实现这一控制目标，如在发酵过程控制，化工生产中的化学反应温度控制，冶金工厂中燃烧炉中的温度控制等。恒值温度控制的目的是使被控对象的温度恒定在某一数值上，且要求其波动幅度不能超过某一给定值。从工业温度控制器的发展过程来看，温度控制技术大致可分以下几种： 1.2.1定值开关温度控制法
实验四 温度PID 控制实验 1、实验目的 通过实验了解简单反馈系统的组成，掌握简单调节系统“手动-自动”无扰动切换投运方法以及用临界比例度法对调节器参数进行工程整定。 2、实验原理 温度控制系统实验原理框图如图4所示，图中电/气转换器、可控硅控制器和容器温度组成广义被控对象。容器温度为系统控制对象，记为T y 。温度变送器检测得到输出的4-20mA 的电流反馈信号T fy ，由数据采集卡经A/D 转换成数字信号，输入计算机。再与给定值T r （从键盘输入）比较，得到偏差信号。计算机根据偏差信号，执行相应的控制算法程序，例如，数字PID 控制算法、自校正控制算法、模糊控制算法或者其它控制算法等，计算出控制量经D/A 转换成1-5V 的电压，再经电压-电流转换器转换成4-20mA 的电流控制信号T u 。控制广义对象的输出T y ，使其跟踪给定值T r 。 图4 被控对象为容器温度，操作变量为可控硅电压输出的温度控制系统 该实验装置组成闭环控制系统时，计算机都采用增量式PID 算式： ))2()1(2)(()())1()(()1()(-+--++ --+-=k e k e k e T T k e T T k e k e K k u k u d i c （2-1） 其中： )(k u ：当前时刻的控制量 )1(-k u ：上一时刻的控制量 c K ：放大倍数，对应控制参数“P ” i T ：积分常数，对应控制参数“I ” d T ：微分常数，对应控制参数“D ” T ：控制周期 )(k e ：当前时刻的给定量和检测量的偏差 )1(-k e ：上一时刻的给定量和检测量的偏差 )2(-k e ：两个时刻前的给定量和检测量的偏差 3、接线说明 模拟信号端子板和测量信号以及控制信号的接线简图如图5所示

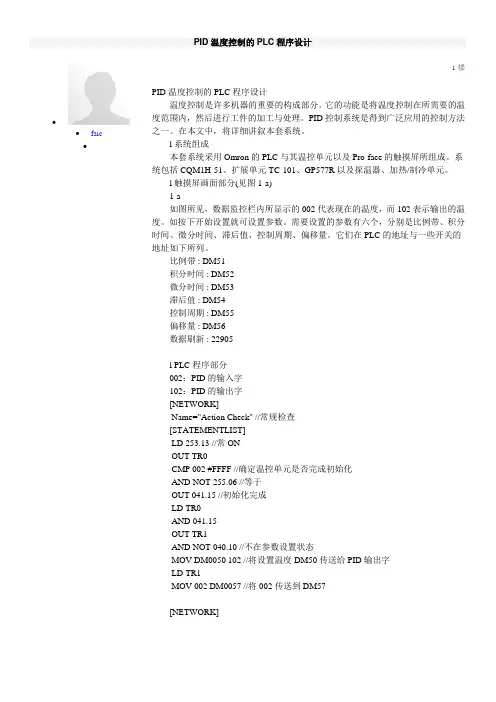

PID温度控制的PLC程序设计 温度控制是许多机器的重要的构成部分。它的功能是将温度控制在所需要的温度范围内，然后进行工件的加工与处理。PID控制系统是得到广泛应用的控制方法之一。在本文中，将详细讲叙本套系统。 l 系统组成 本套系统采用Omron的PLC与其温控单元以及Pro-face的触摸屏所组成。系统包括CQM1H-51、扩展单元TC-101、GP577R以及探温器、加热/制冷单元。 l 触摸屏画面部分(见图1-a) 1-a 如图所见，数据监控栏内所显示的002代表现在的温度，而102表示输出的温度。如按下开始设置就可设置参数。需要设置的参数有六个，分别是比例带、积分时间、微分时间、滞后值、控制周期、偏移量。它们在PLC的地址与一些开关的地址如下所列。 比例带: DM51 积分时间: DM52 微分时间: DM53 滞后值: DM54 控制周期: DM55 偏移量: DM56 数据刷新: 22905 l PLC程序部分 002：PID的输入字 102：PID的输出字 [NETWORK] Name="Action Check" //常规检查 [STA TEMENTLIST] LD 253.13 //常ON OUT TR0 CMP 002 #FFFF //确定温控单元是否完成初始化 AND NOT 255.06 //等于 OUT 041.15 //初始化完成 LD TR0 AND 041.15 OUT TR1 AND NOT 040.10 //不在参数设置状态 MOV DM0050 102 //将设置温度DM50传送给PID输出字 LD TR1 MOV 002 DM0057 //将002传送到DM57 [NETWORK] Name="Setting Start"//设置开始 [STA TEMENTLIST] LD 253.13 OUT TR0 AND 229.05 //触摸屏上的开始设置开关
温度控制pid 过控课程设计 摘要 人类的生活环境中，温度扮演着极其重要的角色，可以说几乎80%的工业部门都不得不考 虑温度对自身系统的影响，温度是与人类生产生活密切相关的一个物理量，由此便产生了各种各样的温度测量方法。根据测温精度和范围的不同，可选用不同的测温方式。目前常常采用模拟集成温度传感器，该传感器是采用硅半导体集成工艺制成，因此亦称硅传感器或单片集成温度传感器。此种传感器的特点是，功能单一(仅测量温度)、测温误差小、价格低、响应速度快、传输距离远、体积小、微功耗等，适合远距离测温、控温，不需要进行非线性校准，外围电路简单。然而在很多工业应用的场合下，环境非常恶劣，这种以人工的方式直接操作设置仪表很不现实，采用有线数据通信的方式也会受很多环境、质量、功能等方面的限制，在数据记录上也还要靠人工抄写，不能形成自动控制的系统。 温度控制是工业生产过程中经常遇到的过程控制,有些工艺过程对其温度的控制效果直接影 响着产品的质量,因而设计一种较为理想的温度控制系统是非常有价值的。 随着单片机技术的日益成熟，单片机在温度控制上的应用也日趋广泛。本文采用STC89C52单片机采用积分分离式PID算法和带死区的PID算法两种控制方式，并通过对试验结果的 比较，发现对控制精度较高的系统和响应速度较慢的系统带死区的PID算法确实不大实用，而前者在应一定程度上若再辅以微分先行则基本上能满足系统要求。 关键字：STC89C52单片机，PID算法，积分分离式，微分先行。 Abstract Man's living environment, the temperature plays a very important role, can be said that almost 80% of the industrial sector had to take into account the effects of temperature on their systems, temperature is closely related to human production and life of a physical quantity, thus given rise to a wide range of temperature measurement method. According to the different temperature measurement accuracy and scope may make use of the temperature in different ways. There is often analog integrated temperature sensor, the sensor is made using silicon semiconductor
P I D温度控制的P L C 程序设计(梯形图语言)
PID温度控制的PLC程序设计（梯形图语言） PID温度控制的PLC程序设计 温度控制是许多机器的重要的构成部分。它的功能是将温度控制在所需要的温度范围内，然后进行工件的加工与处理。PID控制系统是得到广泛应用的控制方法之一。在本文中，将详细讲叙本套系统。 l 系统组成 本套系统采用Omron的PLC与其温控单元以及Pro-face的触摸屏所组成。系统包括CQM1H-51、扩展单元TC-101、GP577R以及探温器、加热/制冷单元。 l 触摸屏画面部分(见图1-a) 1-a 如图所见，数据监控栏内所显示的002代表现在的温度，而102表示输出的温度。如按下开始设置就可设置参数。需要设置的参数有六个，分别是比例带、积分时间、微分时间、滞后值、控制周期、偏移量。它们在PLC的地址与一些开关的地址如下所列。 比例带 : DM51 积分时间 : DM52 微分时间 : DM53 滞后值 : DM54 控制周期 : DM55 偏移量 : DM56 数据刷新 : 22905
l PLC程序部分 002：PID的输入字 102：PID的输出字 [NETWORK] Name="Action Check" //常规检查 [STATEMENTLIST] LD 253.13 //常ON OUT TR0 CMP 002 #FFFF //确定温控单元是否完成初始化 字串1 AND NOT 255.06 //等于 OUT 041.15 //初始化完成 LD TR0 AND 041.15 OUT TR1 AND NOT 040.10 //不在参数设置状态 MOV DM0050 102 //将设置温度DM50传送给PID输出字 LD TR1 MOV 002 DM0057 //将002传送到DM57 [NETWORK] Name="Setting Start"//设置开始 [STATEMENTLIST] LD 253.13 OUT TR0 AND 229.05 //触摸屏上的开始设置开关 DIFU 080.05 //设置微分

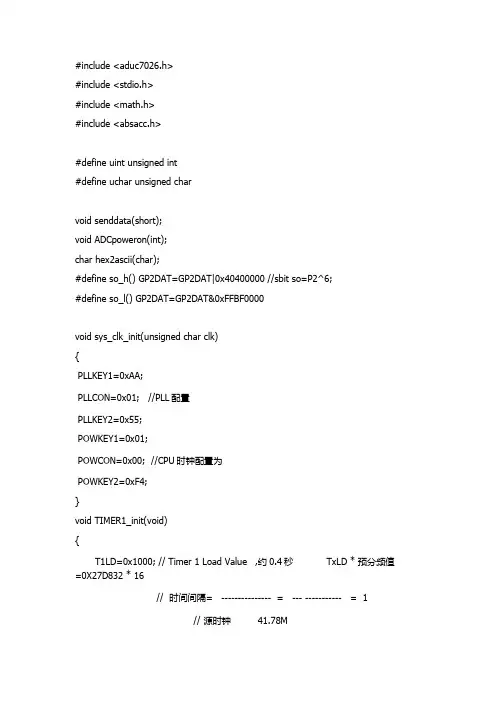

基于PID 电加热炉温度控制系统设计 1概述 电加热炉随着科学技术的发展和工业生产水平的提高，已经在冶金、化工、 机械等各类工业控制中得到了广泛应用，并且在国民经济中占有举足轻重的地 位。对于这样一个具有非线性、大滞后、大惯性、时变性、升温单向性等特点的 控制对象，很难用数学方法建立精确的数学模型，因此用传统的控制理论和方法 很难达到好的控制效果。 单片机以其高可靠性、高性能价格比、控制方便简单和灵活性大等优点，在 工业控制系统、智能化仪器仪表等诸多领域得到广泛应用。采用单片机进行炉温 控制，可以提高控制质量和自动化水平。 在本控制对象电阻加热炉功率为800W ，由220V 交流电供电，采用双向可 控硅进行控制。本设计针对一个温度区进行温度控制，要求控制温度范围 50~350C ，保温阶段温度控制精度为正负1度。选择合适的传感器，计算机输出 信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。其对象问温控数 学模型为： 1 )(+=-s T e K s G d s d τ 其中：时间常数Td=350秒 放大系数Kd=50 滞后时间τ=10秒 控制算法选用改PID 控制
2系统硬件的设计 本系统的单片机炉温控制系统结构主要由单片机控制器、可控硅输出部分、 热电偶传感器、温度变送器以及被控对象组成。 系统硬件结构框图如下： 图2-1 系统硬件结构框图 看门狗 报警提醒 通信接口 LED 显示 键盘 微 型 控 制 机 AT89S52 温度检测PT100 驱动执行机构 8路D/A 转换器DAC0832 测量变送 8路A/D 转换器ADC0809 加热电阻 温度
