橱柜制作与安装工程检验批质量验收
记录表
1
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
橱柜制作与安装工程检验批质量验收记录表
GB50210—
031001□□
说明
2

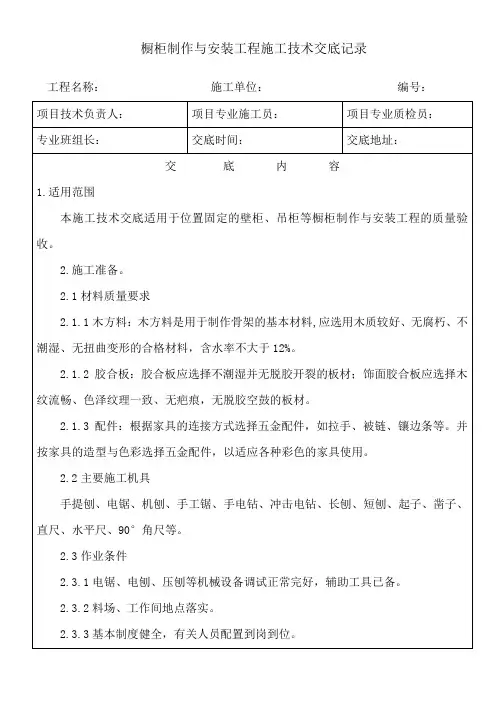

橱柜制作与安装施工工艺标准
橱柜制作与安装施工工艺标准 1 施工准备 1.1 技术准备 熟悉施工图纸，作好施工准备。 1.2 材料要求 （1）木方料：木方料是用于制作骨架的基本材料，应选用木质较好、无腐朽、不潮湿、无扭曲变形的合格材料，含水率不大于12% 。 （2）胶合板：胶合板应选择不潮湿并无脱胶开裂的板材；饰面胶合板应选择木纹流畅、色泽纹理一致、无疤痕、无脱胶空鼓的板材。 （3）配件：根据家具的连接方式选择五金配件，如拉手、铰链、镶边条等。并按家具的造型与色彩选择五金配件，以适应各种彩色的家具使用。 （4）圆钉、木螺丝、白乳胶、木胶粉、玻璃等。 1.3 主要机具（表11.1.1.3） 主要机具一览表表1.3 序号名称数量规格说明 1 手提刨 1 2 电锯 1 3.2~6 mm
有条件采用工厂的大型压机。 （3）在油漆时，尽量做到两面同时、同量涂刷。 3 施工工艺 3.1 工艺流程 配料→划线→榫槽及拼板施工→组装→线脚收口 3.2 操作工艺 （1）配料：配料应根据家具结构与木料的使用方法进行安排，主要分为木方料的选配和胶合板下料布置两个方面。应先配长料和宽料，后配小料；先配长板材，后配短板材，顺序搭配安排。对于木方料的选配，应先测量木方料的长度，然后再按家具的竖框、横档和腿料的长度尺寸要求放长30~50mm截取。木方料的截面尺寸在开料时应按实际尺寸的宽、厚各放大3~5mm，以便刨削加工。 对于木方料进行刨削加工时，应首先识别木纹。不论是机械刨削还是手工刨削，均应按顺木纹方向。先刨大面，再刨小面，两个相临的面刨成90o角。 （2）划线：划线前要备好量尺（卷尺和不锈钢尺等）、木工铅笔、角尺等，应认真看懂图纸，清楚理解工艺结构、规格尺寸和数量等技术要求。划线基本操作步骤如下： 1）首先检查加工件的规格、数量、并根据各工件的表面颜色、纹理、节疤等因素确定其正反面，并作好临时标记。 2）在需要对接的端头留出加工余量，用直角尺和木工铅笔画一条基准线。若端头平直，又属作开榫一端，即不画此线。 3）根据基准线，用量尺量划出所需的总长尺寸线或榫肩线。再以总长线和样肩线为基准，完成其他所需的榫眼线。
钢结构制作(安装)焊接工程检验批质量验收记录表(模板)
钢结构制作(安装)焊接工程检验批质量验收记录表 GB50205-2001 010901□□□
说明 010901 (Ⅰ)(主控) 020401 主控项目： 1.检查数量：全数检查。检验方法：检查产品的质量合格证明文件，中文标志及检验报告。 2.全数检查。检查复验报告。 3.全数检查。检查质量证明书和烘焙记录和材料用量证明。 4.全数检查。检查焊工合格证及其认可范围，有效期。 5.全数检查。检查焊接工艺评定报告。 6.全数检查。检查超声波或射线探伤记录。 7.资料全数检查；同类焊缝抽查10%，且不应少于3条。观察检查，用焊缝量规抽查测量。见图5.2.5。 8.每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%且不应少 于1条，每条检查1处，总抽查数不应少于10处。观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
钢结构制作(安装)焊接工程检验批质量验收记录表 GB50205-2001 010901□□
说明 010901 (Ⅰ)(一般) 020401 一般项目： 1.按量抽查1%，且不应少于10包。观察检查。 2.全数检查。检查预、后热施工记录和工艺试验报告。 3.检查数量同主控项目第8条。观察检查或使用放大镜、焊缝量规和钢尺检查。见附录A.0.1表。 4.检查数量同主控项目第8条。用焊缝量规检查。注：B指焊缝宽度h f＞8.0mm的角焊缝其局部焊脚 尺寸允许低于设计要求值1.0mm，但总长度不得超过焊缝长度10%；焊接H形梁腹板与翼缘板的焊缝两端在其两翼缘板宽度范围内，焊缝的焊脚尺寸不得低于设计值。见附录A.0.1-2表。 5.检查数量：每批同类构件抽查10%，且不应少于3件，观察检查。 6.检查数量：每批同类构件抽查10%，且不应少于3件，被抽查构件中，每件焊缝按数量各抽查 5%，总抽查处不应少于5处。观察检查。 注：t为连接处较薄的板厚。
模板工程报验申请表 工程名称： XXXXXXXXXXXXXXXXXXX工程编号：致： XXXXXXXXXXXXX监理有限公司（监理单位） 我单位已完成了一层柱及二层梁板模板安装工作，现报上该工程报验申请表，请予以审查和验收。 附件： 1.模板安装工程检验批质量验收记录 2.预检工程检查记录 3.技术复核记录 承包单位 ( 章) ：XXXXX建筑工程有限公司 项目经理： 日期：年月日 审查意见： 项目监理机构 : XXXXXXXXXXX监理有限公司 总 / 专业监理工程师 : 日期 :
模板安装工程检验批质量验收记录 单位（子单位）工程名称 xxxxxxxxxxxxxxxxxxxxx 工程 分部（子分部）工程名称 主体 验收部位 一层柱及二层梁板 施工单位 xxxxxxx 建筑工程有限公司 项目经理 XXX 分包施工单位 ∕ 分包项目经理 ∕ 施工执行标准名称及编号 《混凝土结构工程施工质量验收规范》 GB50204-2002 施工质量验收规范的规定 主 1 模板支撑、立柱位置和垫板 第 4.2.1 条 控 项 2 第 4.2.2 目 避免隔离剂沾污 条 1 模板安装的一般要求 第 4.2.3 条 2 用作模板的地坪、胎模质量 第 4.2.4 条 3 模板起拱高度 第 4.2.5 条 预埋钢板中心线位置 3mm 预埋管、预留孔中心线位 3mm 置 预埋 中心线位置 5mm 件、 插筋 一 预留 外露长度 +10,0mm 4 孔洞 中心线位置 2mm 般 允许 预埋螺栓 偏差 外露长度 +10,0mm 项 预留洞 中心线位置 10mm 尺寸 +10,0mm 目 轴线位置 5mm 底模上表面标高 ± 5mm 模板 截面内部 基础 ±10mm 尺寸 柱、墙、梁 +4,-5mm 5 安装 允许 不大于 5m 6mm 层高 偏差 垂直度 大于 5m 8mm 相邻两板表面高低差 2mm 表面平整度 5mm 监理(建设)单 施工单位检查评定记录 位验收记录 √ √ √ ∕ √ 专业工长（施工员） 施工班组长 施工单位检查评定结果 主控项目全部合格，一般项目满足规范规定要求。 项目专业质量检查员： 年 月 日
橱柜制作与安装检验批质量验收记录 0312******* 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
填写说明 一、填写依据 1 《建筑装饰装修工程质量验收规范》GB50210-2001。 2 《建筑工程施工质量验收统一标准》GB50300-2013。 二、检验批划分 各分项工程的检验批应按下列规定划分： 1 同类制品每50间（处）应划分为一个检验批，不足50间（处）也应划分为一个检验批。 2 每部楼梯应划分为一个检验批。 三、GB50210-2001规范摘要 主控项目 12.2.3 橱柜制作与安装所用材料的材质和规格、木材的燃烧性能等级和含水率、花岗石的放射性及人造木板的甲醛含量应符合设计要求及国家现行标准的有关规定。 检验方法：观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告。 12.2.4 橱柜安装预埋件或后置埋件的数量、规格、位置应符合设计要求。 检验方法：检查隐蔽工程验收记录和施工记录。 12.2.5 橱柜的造型、尺寸、安装位置、制作和固定方法应符合设计要求。橱柜安装必须牢固。 检验方法：观察；尺量检查；手扳检查。 12.2.6 橱柜配件的品种、规格应符合设计要求。配件应齐全，安装应牢固。 检验方法：观察；手扳检查；检查进场验收记录。 12.2.7 橱柜的抽屉和柜门应开关灵活、回位正确。 检验方法：观察；开启和关闭检查。 一般项目 12.2.8 橱柜表面应平整、洁净、色泽一致，不得有裂缝、翘曲及损坏。 检验方法：观察。 12.2.9 橱柜裁口应顺直、拼缝应严密。 检验方法：观察。 12.2.10 橱柜安装的允许偏差和检验方法应符合表12.2.10的规定。 表12.2.10 橱柜安装的允许偏差和检验方法
橱柜制作与安装工程报审、报验表 工程名称：中惠紫金城1＃楼A段小户型精装修工程编号： 致：北京方圆工程监理有限公司西宁分公司（项目监理机构）我方已完成一至三层橱柜制作与安装的工作，经自检合格，现将有关资料报上，请予以审查或验收。 附：□隐蔽工程质量检验资料 □检验批质量检验资料 □分项工程质量检验资料 □施工试验室证明资料 □危险性较大的分项工程质量安全检验资料 □其他 施工项目经理部（盖章） 项目经理或项目技术负责人（签字） 年月日审查或验收意见： 项目监理机构（盖章） 专业监理工程师（签字） 年月日注：本表一式二份，项目监理机构、施工单位各一份
橱柜制作与安装工程检验批质量验收记录表 GB50210-2001 A—111 031001 0 1 单位（子单位）工程名称中惠紫金城1＃楼A段小户型精装修工程 分部（子分部）工程名称建筑装饰装修（细部）验收部位1—3层橱柜安装施工单位浙江广天建设集团项目经理蒋金表 分包单位/ 分包项目经理/ 施工执行标准名称及编号建筑地面工程施工工艺标准（GSQB—07—2011） 施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录 主控项目1 材料质量第12.2.3条材料进场质量验收合格，出厂合格 证及性能检测报告齐全有效 2 预埋件或后置件第12.2.4条符合设计及施工规范要求 3 制作、安装、固定方法第12.2.5条橱柜安装牢固，其造型、尺寸、位 置、制作和固定方法符合设计要求4 橱柜配件第12.2.6条配件齐全，安装牢固，其品种，规 格与设计相符 5 抽屉和柜门第12.2.7条抽屉和柜门开关灵活，合格 一般项目1 橱柜表面质量第12.2.8条橱柜表面平整、洁净、色泽一致、 无裂缝、翘面和损坏 2 橱柜裁口第12.2.9条裁口顺直，拼缝严密 3 橱柜安 装允许 偏差 外形尺寸(mm) 3 3 错误3 2 1 3 错误3 2 2 1 3 立面垂直度(mm) 2 2 2 1 错误1 2 2 1 2 2 1 错误 门与框架的平行度(mm) 2 2 错误1 2 1 2 错误1 2 1 1 1 施工单位检查评定结果 主控项目全部合格，一般项目满足规范规定要求；检查评定合格。 项目专业质量检查员：年月日 监理（建设）单位验收结论专业监理工程师： （建设单位项目专业技术负责人）：年月日
01020301□□ 单位（子单位）工程名称分部（子分部） 工程名称 地基与基础分 部-基础子分部 分项工程名称 筏形与箱形基 础分项 施工单位项目负责人检验批容量 分包单位 分包单位 项目负责人 检验批部位 施工依据 《混凝土结构施工规范》GB 50666-2011 验收依据 《混凝土结构工程施工质量验收规范》 GB50204-2015 验收项目 设计要求及 规范规定 最小/实际 抽样数量 检查记录 检查 结果 主控项目1 模板和支架材料的外观、规格 和尺寸 第4.2.1条/ 2 模板及支架的安装质量第4.2.2条/ 3 后浇带处的模板及支架设置第4.2.3条/ 4 支架竖杆和竖向模板安装在 土层上的要求 第4.2.4条/ 一般项目1 模板安装的质量要求第4.2.5条/ 2 隔离剂的品种和涂刷方法、避 免隔离剂沾污、造成污染 第4.2.6条/ 3 模板起拱高度第4.2.7条/ 4 多层连续支模的要求第4.2.8条/ 5 预 埋 件 和 预 留 孔 洞 的 安 装 允 许 偏 差 预埋中心线 位置mm 3 / 预埋管、预留孔中心线位 置mm 3 / 插筋 中心线位置mm 5 / 外露长度mm +10，0 / 预埋 螺栓 中心线位置mm 2 / 外露长度mm +10，0 / 预留洞 中心线位置mm 10 / 尺寸mm +10，0 / 6 模 板 安 装 允 许 偏 差 轴线位置 5 / 底模上表面标高mm ±5/ 模板内 部尺寸 mm 基础±10/ 柱、墙、梁±5/ 楼梯相邻踏步 高差 5 / 柱、墙垂 直度mm 层高≤6m 8 / 层高＞6m 10 / 相邻两板表面高低差mm 2 / 表面平整度mm 5 /
模板安装检验批质量验收记录 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
填写说明 一、填写依据 1 《混凝土结构工程施工质量验收规范》GB50204-2015。 2 《建筑工程施工质量验收统一标准》GB50300-2013。 二、检验批划分 混凝土结构工程采用的材料、构配件、器具及半成品应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批材料、构配件、器具及半成品，可统一划分检验批进行验收。 如：模板安装，可根据柱、梁、板、墙，按楼层或结构伸缩缝进行划分。 三、GB50204-2015规范摘要 主控项目 4.2.1 模板及支架用材料的技术指标应符合国家现行有关标准的规定。进场时应抽样检验模板和支架材料的外观、规格和尺寸。 检查数量：按国家现行相关标准的规定确定。 检验方法：检查质量证明文件，观察，尺量。 4.2.2 现浇混凝土结构模板及支架的安装质量，应符合国家现行有关标准的规定和施工方案的要求。 检查数量：按国家现行相关标准的规定确定。 检验方法：按国家现行有关标准的规定执行。 4.2.3 后浇带处的模板及支架应独立设置。 检查数量：全数检查。 检验方法：观察。 4.2.4 支架竖杆和竖向模板安装在土层上时，应符合下列规定： 1 土层应坚实、平整，其承载力或密实度应符合施工方案要求； 2 应有防水、排水措施；对冻胀性土，应有预防冻融措施； 3 支架竖杆下应有底座或垫板。 检查数量：全数检查。 检验方法：观察；检查土层密实度检测报告、土层承载力验算或现场检测报告。 一般项目 4.2.5 模板安装质量应符合下列规定： 1 模板的接缝应严密； 2 模板内不应有杂物、积水或冰雪等； 3 模板与混凝土的接触面应平整、清洁； 4 用作模板的地坪、胎膜等应平整、清洁，不应有影响构件质量的下沉、裂缝、起砂或起鼓； 5 对清水混凝土及装饰混凝土构件，应使用能达到设计效果的模板。 检查数量：全数检查。 检验方法：观察。 4.2.6 脱模剂的品种和涂刷方法应符合施工方案的要求。脱模剂不得影响结构性能及装饰施工；不得沾污钢筋、预应力筋、预埋件和混凝土接槎处；不得对环境造成污染。 检查数量：全数检查。 检验方法：检查质量证明文件；观察。 4.2.7 模板的起拱应符合现行国家标准《混凝土结构工程施工规范》GB50666的规定，并应符合设计及施工方案的要求。 检查数量：在同一检验批内，对梁，跨度大于18m时应全数检查，跨度不大于18m时应抽查构件数量的10%，且不应少于3件；对板，应按有代表性的自然间抽查10%，且不应少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10%，且不应少于3面。 检验方法：水准仪或尺量。 4.2.8 现浇混凝土结构多层连续支模应符合施工方案的规定。上下层模板支架的竖杆宜对准。竖杆下垫板的设置应符合施工方案的要求。 检查数量：全数检查。
模板安装检验批质量验收记录 单位（子单位）工程名称溢流坝、廊道加 固及附属 分部（子分部） 工程名称 主体工程/混凝土 结构 分项工程名称模板 施工单位河南省水利第二 工程局 项目负责人检验批容量 分包单位/ 分包单位 项目负责人 / 检验批部位 右岸桥头堡一层 梁板 施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204-2015 验收项目设计要求及 规范规定 最小/实际 抽样数量 位检查记录 检查 结果 主控项目1 模板和支架材料质量第4.2.1条/ 合格证2份，材料进场检验记录2 份，进场检验合格 √2 现浇混凝土模板及支架的安装 质量 第4.2.2条/ 全数检查，安装牢固、稳定，符合 模板施工方案要求 √3 后浇带处的模板及支架独立设 置 第4.2.3条/ 共2处，全数检查，后浇带模板及 支架独立设置 √4 支架竖杆和竖向模板安装要求第4.2.4条/ / / 一般项目1 模板安装的一般要求第4.2.5条/ 共57处，全数检查，模板接缝严密， 模内无杂物 √2 脱模剂的品种和涂刷方法质量第4.2.6条/ 共57处，全数检查，脱模剂涂刷符 合要求，合格证1份 √3 模板起拱高度第4.2.7条/ 抽查3间板，3件梁，模板起拱符合 要求 √4 现浇混凝土结构多层连续支 模、支架的竖杆、垫板要求 第4.2.8条/ 共57处，全数检查，模板支设符合 施工方案，上下层竖杆基本对准， 且设垫板 √5 固定在模板上的预埋件和预留第4.2.9条/ 抽查3间，预留孔洞模板固定牢固√ 6 预埋 件和 预留 孔洞 的安 装允 许偏 差 预埋中心线位置 3 / / / 预埋管、预留孔中心线 3 / / / 插筋 中心线位置 5 / / / 外露长度+10，0 / / / 预埋 螺栓 中心线位置 2 / / / 外露长度+10，0 / / / 预留洞 中心线位置10 / 抽查3处，合格3处100% 尺寸+10，0 / 抽查3处，合格3处100% 7 模板 安装 允许 偏差 轴线位置 5 / 抽查3处，合格3处100% 底模上表面标高±5 / 抽查6处，合格6处100% 模板 内部 尺寸 基础±10 / / / 柱、墙、梁±5 / 抽查3处，合格3处100% 楼梯相邻踏步±5 / 共2处，全数检查，合格2处100% 垂直 度 柱、墙层高≤6m 8 / / 柱、墙层高＞6m 10 / / 相邻两板表面高低差mm 2 / 抽查3处，合格3处100% 表面平整度mm 5 / 抽查6处，合格6处100% 施工、分包单位检查结果 专业工长： 项目专业质量检查员： 年月日监理单位验收结论专业监理工程师： 年月日
南宁园博园项目展馆展陈工程-园林艺术馆、东盟馆、顶蛳山遗址博物馆展陈-3标段顶蛳山遗址博物馆展陈工程 检 验 批 划 分 方 案 金大陆展览装饰有限公司 2018年07月
南宁园博园项目展馆展陈工程-园林艺术馆、东盟馆、顶蛳山遗址博物馆展陈-3标段顶蛳山遗址博物馆展陈工程 工程检验批划分方案 编制： 审核： 审批： 金大陆展览装饰有限公司 2018年07月
工程检验批划分方案 一、编制依据 1、施工合同 2、施工图纸 3、《建筑工程施工质量验收统一标准》（GB50300-2013） 二、工程概况 1、工程名称：南宁园博园项目展馆展陈工程-园林艺术馆、东盟馆、顶蛳山遗址博物馆展陈-3标段顶蛳山遗址博物馆展陈工程 2、工程地点：南宁市邕宁区蒲庙镇南宁园博园现场 3、建设单位：南宁园博园管理中心 4、建设规模：顶蛳山遗址博物馆总建筑面积3650 ㎡，地上一层地下一层建筑高度11.5m，展厅面积约1756㎡ 5、质量要求：符合国家质量验收标准合格。 6、工程内容：基本装修、展厅环境和展览设计、展柜制作、展厅和展柜照明系统、展览制作和布展、场景制作、多媒体制作等 三、施工段的划分 根据本工程特点，结合施工现场实际情况，按照设计图纸分为1个区段进行施工 四、分部、子分部、分项、检验批划分 1、分部工程划分： 本工程分部工程划分未：建筑装饰装修分部、建筑电气分部 2、子分部工程的划分 1、建筑装饰装修分部可分为以下子部 地面、吊顶、轻质隔墙、饰面板、幕墙、涂饰、裱糊与软包、细部子分部建筑电气分部 电气照明安装子分部
3、分项、检验批工程的划分 地面子分部分：地面找平、自流平面层 吊顶子分部分：暗龙骨吊顶检验批 轻质隔墙子分部分：骨架隔墙检验批 饰面板子分部分：木板安装检验批、石板安装检验批 幕墙子分部分：石材幕墙面层检验批 涂饰子分部分：水性涂饰工程检验批 裱糊与软包子分部分：裱糊工程检验批 细部子分部分：橱柜制作与安装工程检验批 建筑电气照明安装子分部分：配电箱安装检验批、电线电缆导管敷设检验批、电线电缆导管敷线检验批、电缆头制作、接线盒绝缘电阻测试检验批、普通灯具安装检验批、专用灯具安装检验批、开关、插座安装检验批、建筑物照明通电试运行检验批 五、分部、分项、检验批工程验收 1、分部工程质量 分部（子分部）工程质量由总监理工程师（建设单位项目专业负责人）组织施工项目经理和设计单位项目负责人进行验收 2、分项工程质量 分项工程质量由监理工程（建设单位项目专业负责人）组织项目专业技术负责人等进行验收 3、检验批验收 检验批质量验收记录由施工项目专业质检员填写，监理工程师（建设单位项目专业负责人）组织项目专业质量检查员等进行验收
