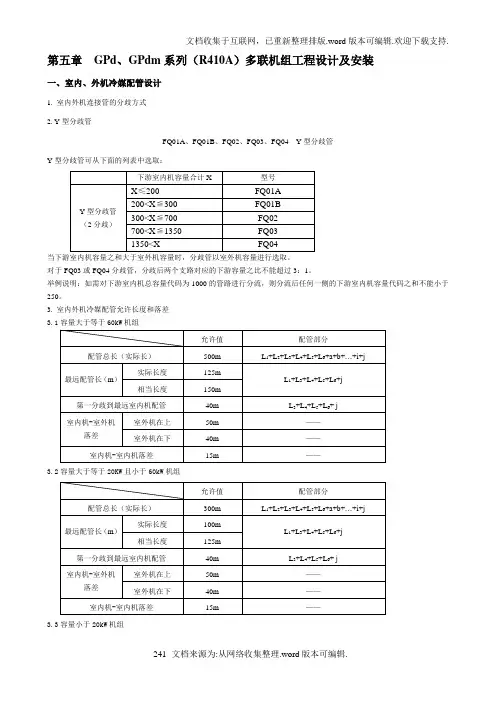

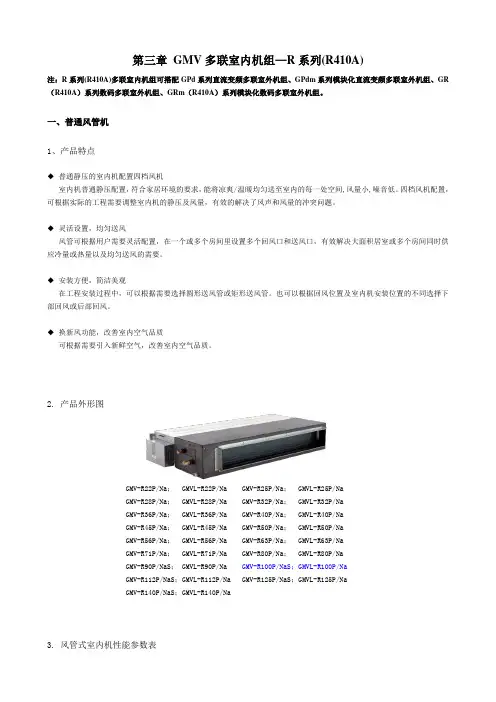

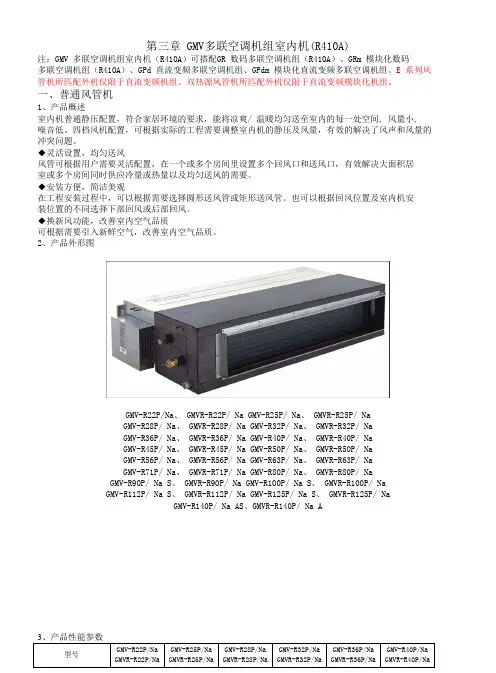

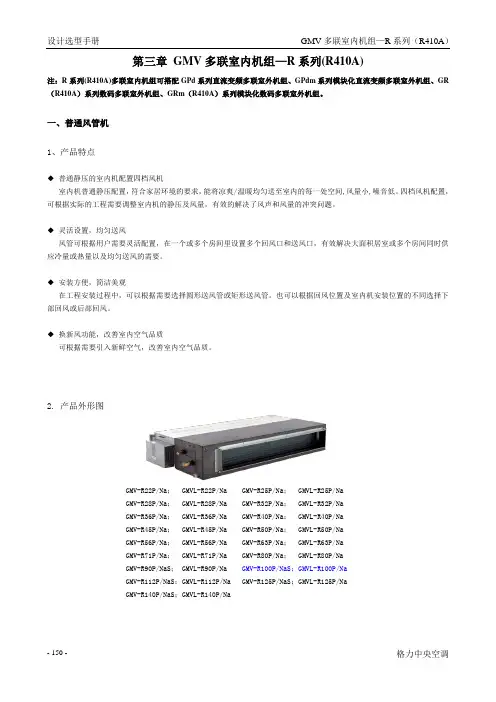

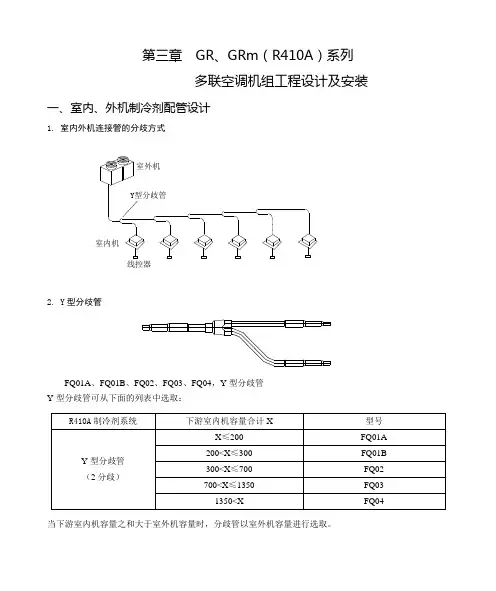

型号A B H E F1F2
GMV-R560W4/Na-N119809201760880±21400±2460±2 GMVL-R560W4/Na-N119809201760880±21400±2460±2 GMV-R600W4/Na-N119809201760880±21400±2460±2 GMVL-R600W4/Na-N119809201760880±21400±2460±2
型号A B H E F1F2
GMV-R860W6/Na-N1258088017728442000860 GMVL-R860W6/Na-N1258088017728442000860 GMV-R900W6/Na-N1258088017728442000860 GMVL-R900W6/Na-N1258088017728442000860
多联机系统设计注意事项 负荷计算——室机选型——室外机选型——冷媒配管选择——分歧管选择——控制系统选择——电气配线 室机 1、根据冷负荷确定机子大小：计算冷负荷，依据实际情况选取合适机型。公共场所必须选 取较大制冷量机型，办公区可选择较小机型。欲降低价格，可在满足制冷需求的前提下选择较小机型。
2、根据设计环境确定类型： 全吊顶: RCI系列 适合于客厅，复式住宅的楼梯厅等，可对应4.2m的高天花板空间，形 状统一，整齐美观，配管方向调整灵活。 局部吊顶：RPI / RPIZ系列。RPI / RPIZ系列可能存在噪声问题，解决办法是加装软接头，装大风口。 RPI系列噪音、机外余压大，送风距离长，适合宽敞空间； RPIZ系列适用于各种空间，尤其是对天花板空间狭小时更具优势，噪 音低，下回风、后回风灵活变换。 风管机：A、室机连接风管前后都应做50~200mm软接； B、应根据室机静压设计风管长度，一般按每米风管损失7Pa计算。 3、确定安装位置： 高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护的空间，且该位置能使室温度分布均匀。较大容量机器应该加装送、回风管道，风管和风口的设置应该能达到降噪减震的作用。
室外机 1、室外机选型。 容量匹配：外机容量配置比应在50%~130%之间，视具体情况定;在北方，考虑多联机供热时随着室外气温的降低，供热量衰减较快，可能造成室外机配置比较小，建议适当增大室机型号，配比不小于75%。 数量匹配：室机台数不应超过下表围： 2、安装位置确定。 应将室外机设置于通风良好且干燥的地方。 室外机的噪音及排风不应影响到邻居及周围通风。机组后侧及左右两侧的运行噪音会比前侧噪音值高。 在人行道路旁的建筑物上安装的空调室外设备，其托板底面距道路面的高度不得低于 2.5m。空调室外设备的出风口与相对方门窗的距离 室外机应远离电磁波辐射源，间距至少在3米以上。 不应将室外机安装于季风可以直接吹到室外机热交换器的地方或建筑物间隙风可以直接吹到的室外机风扇的地方。 室外机安装位置选择尽可能离室机较近的室外，且通风良好。 为保持空气流畅，室外机的前后、左右应留有一定的空间。 机组安装在屋顶或阳台的情况下，天气寒冷时排水会结冰，应避免在人常走动的地方排水，以防滑倒。 在冰雪覆盖地区安装室外机时，要在室外机排风侧和热交换器吸风侧加防雪罩。 应安装室外机于阴凉处，避免有直射或高温热源直接辐射的地方。 不应安装于多尘或污染严重处，以防室外机热交换器堵塞。 不应将室外机设置于有油污、盐或含硫等有害气体成分的地方。 应将室外机安装在屋顶等除了维修人员以外其他人不宜靠近的地方。 室外机的安装要求： 当室外机安装在屋顶平台或阳台时，应有高出地面200mm以上的基座平台；机组与平台
海尔：（奥蕴多联中央空调） 1、室外机汇总管套件 2、分歧管套件 3、室内机配管分歧管之间管径选择表 4、使用范围 总长度:300米 配管单程最长可达150米 第一分歧管到最远室内机配管长度达40米 室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米
三菱重工海尔：（KX4） 1、使用范围 配管总长度：510米以内 配管单程长度：160米以内 从室外机到第一分歧管长度：130米以内 第一分歧管到最远室内机配管长度：40米以内 室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用） 室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内 同一系统室外机间的落差：1米以内 室外机到第一汇总管之间的配管长度为10米以内 室内机之间的落差：15米以内 2、室外机组合分歧管套件 3、分歧管套件 4、冷媒配管的选定要领 4-1 主管（室外侧分歧~室内侧第一分歧） 1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。 2）室外机容量在1010以上时，请不要将气管尺寸变大。液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定 4-3 室内机连接配管的尺寸
东芝：(SMMSi直流变速多联式中央空调) 1、使用范围： 总配管长度：1000米 最大当量接管长度235米，最大实际接管长度190米。 最大室内外机高度差：室外机在上方时70米，室外机在下方时40米 最大室内机高度差：40米 第一分歧管到最远室内机配管长度：90米 2、室外机组合分歧管套件 3、分歧管套件
摘要 本设计为重庆办公大楼中央空调设计。通过方案比较，在负荷计算的基础上和大赛要求，采用了多联机空调系统形式。室内机均采用暗装，部分房间加新风系统。冷媒管采用去磷无缝铜管，冷凝管采用硬制PVC 管，风管采用离心玻璃棉。设计工程中考虑了消声、减振。 关键词：中央空调；多联机；新风
目录 第1章工程概况 (4) 1.1 原始资料 (4) 1.2 计算参数 (4)
第2章空调负荷计算 (7) 2.1 负荷计算概述 (7) 2.2 负荷计算参数 (7) 2.3 负荷计算方法 (8) 第3章空调系统方案的选择 (12) 3.1 系统选择 (12) 3.2 系统分析 (12) 第4章设备选型 (13) 4.1 室内机的选型 (13) 4.2 新风机组的选型 (17) 4.3 室外机组的选型 (18) 第5章管径的选定 (19) 5.1 冷媒主、配管的选取 (19) 5.2冷凝水管的考虑 (22) 参考文献 (24)
第1章工程概况 1.1 原始资料 本建筑物为重庆地区某办公楼，建筑面积约为4800m2,使用区域主要为办公室、客房，共6层。其中1至5层为办公区域，6层为会议室。 建筑层高：一层层高4.8米，顶层层高3.6米，其余层高3.3米，参考立面图。 外窗及门高：窗高统一1800mm，宽度详见平面图，窗台高统一900 mm。 1.2 计算参数 1.2.1 室外计算参数 本工程位于重庆市，该地区室外气象参数摘录如下： 北纬：29°35′东经：106°33′ 夏季空调室外计算干球温度：36.5℃ 夏季空调室外计算湿球温度：27.3℃夏季通风室外计算温度：33℃ 冬季空调室外计算温度：2℃冬季通风室外计算温度：7℃ 冬季空调室外计算温度：82%
浅谈多联机空调设计 浅谈多联机空调设计 南通中房建筑设计研究院有限公司陆妍杰 摘要本文以实用性为主，介绍了多联机空调的工作原理，以及多联机系统在设计选型的一些设计思想,在设计过程中就新风机组的选型,室外机耗电量方面,室内机选择,室外机组位置布置要求，冷媒管长度对系统的影响,以及冷凝水排放的坡度要求等一些注意点与大家探讨。本文应用一些工程实例谈多联机空调从设计选型等一些设计体会。 关键词新风室外机耗电量室内机 能源和环境问题是当今世界关注的焦点。为了节约能源保护环境，多联机空调采用变流量以适应空调负荷变化，在制冷空调领域受到广泛重视。其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的 舒适性，并使空调系统稳定工作在最佳工作状态。 多联机空调系统是在空调系统中，通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率制冷剂空调系统。多联机空调系统需采用变频压缩机、多级压缩机、卸载压缩机或多台压缩机组合来实现压缩机容量控制；在制冷系统中需设置电子膨胀阀或其它辅助回路，以调节进入室内机的制冷剂流量；通过控制室内外换热器的风扇转速积，调节换热器的能力。本文就变频多联机空调设计中在新风的处理,耗电量,内外机匹配等方面与大家探讨。 1 新风方面 在暖通空调系统中，足够的新风量对于提供良好的室内空气品质（IAO），保证室内人员的舒适感和身体健康有着直接意义。使用新风既能提高室内空气品质,又能在过渡季节（部分时间）只开新风系统就能满足使用要求。在变频多联机空调系统中新风机组的形式 有以下两种, 1.1全热交换机组：是回收排气热能并重新用于送风时制热或制冷的系统，使一部分回风和送风之间进行热交换。优点：整体式 机组，无室外机，不受外界限制，相当节能。缺点：风管设计较复杂，风压较低。 1.2全新风处理机组：采用直接膨胀制冷法，通过变频控制为基础，加热和冷却处理接近室温的室外空气。优点：风管设计简单，风压较高。缺点：室内机与室外机之间的冷媒配管实际长度在100m以内，高低差为50m（室外机高于室内机），当室内机高于室外机时，高低差为40m，因而受外界的限制。另外冷媒配管垂直距离超过50m时，需修正制冷容量，全新风机组采用独立的制冷系统，故耗 电量比较高。 在设计过程中根据工程实际情况选择合适的新风机组应用于空调系统,这样才能取得良好的效果。另外经新风机组处理后的新风建议送至室内机的回风口,与回风一起处理后送至室内,这样有效防止新风管结露问题。 2 室外机耗电量方面 设计时必须仔细分析样本，要对不同厂家的样本进行分析比较，虽然各个厂家的技术含量不同，COP值有高低，但不会相差太大，风冷式机组COP一般在2.6~3.3左右。有些厂家一味强调COP值高，但样本与实际不符，从而导致室外机的电线容量配置不够。 另外在设计过程中要注意室外机耗电量是压缩机的功率和外风扇的功率之和，不要错将压缩机功率当作室外机的耗电量。 3 室内机选择方面 某些工程中在一些房间的室内机选用不合理，如：1.在高度较低的房间内选用了嵌入式四面送风的室内机；2.在层高较高，档次较高的场所选择明装侧吹式室内机，与周围环境不相称，影响整体的效果。 改进措施：1.在房间层高较低的场所比较适宜选用明装侧吹或暗装侧吹的室内机,吊顶采用不吊顶或二次吊顶的形式,这样有效的节省了空间。2.有平吊顶且空间较大时采用嵌入式四面送风的室内机，与吊顶很容易配套，当平面空间较大时，为了节省造价或更灵活的 配合内装修也可选用暗装内藏风管式室内机。
多联机系统设计注意事项 负荷计算一一室机选型一一室外机选型一一冷媒配管选择 分歧管选择一一控制系统选择一一电气配线 室机 1、根据冷负荷确定机子大小：计算冷负荷，依据实际情况选取合适机型。公共场所必须选取较大制冷量机型，办公区可选 择较小机型。欲降低价格，可在满足制冷需求的前提下选择较小机型。 建筑物冷负荷估算指标
2根据设计环境确定类型： 全吊顶：RCI系列 适合于客厅，复式住宅的楼梯厅等，可对应4.2m的高天花板空间，形状统一，整齐美观，配管 方向调整灵活。 局部吊顶：RPI / RPIZ系列。RPI / RPIZ系列可能存在噪声问题，解决办法是加装软接头，装大风口。 RPI系列噪音、机外余压大，送风距离长，适合宽敞空间； RPIZ系列适用于各种空间，尤其是对天花板空间狭小时更具优势，噪音低，下回风、后回风灵活 变换。 风管机：A、室机连接风管前后都应做50~200mm软接； B、应根据室机静压设计风管长度，一般按每米风管损失7Pa计算。 3确定安装位置： 高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护的空间，且该位置能使室温度分布均匀。较大容量机器应该加装送、回风管道，风管和风口的设置应该能达到降噪减震的 作用。
50%~130%之间，视具体情况定；在北方，考虑多联 供热量衰减较快，可能造成室外机配置比较小， 建议 75%。 数量匹配：室机台数不应超过下表围: 2、安装位置确定。 应将室外机设置于通风良好且干燥的地方。 室外机的噪音及排风不应影响到邻居及周围通风。 机组后侧及左右两侧的运行噪音会比 前侧噪音值高。 在人行道路旁的建筑物上安装的空调室外设备，其托板底面距道路面的高度不得低于 2.5m 。空调室外设备的出风口与相对方门窗的距离 室外机应远离电磁波辐射源，间距至少在 3米以上。 不应将室外机安装于季风可以直接吹到室外机热交换器的地方或建筑物间隙风可以直 接吹到的室外机风扇的地方。 室外机安装位置选择尽可能离室机较近的室外，且通风良好。 为保持空气流畅，室外机的前后、左右应留有一定的空间。 机组安装在屋顶或阳台的情况下，天气寒冷时排水会结冰，应避免在人常走动的地方排 水，以防滑倒。 在冰雪覆盖地区安装室外机时，要在室外机排风侧和热交换器吸风侧加防雪罩。 应安装室外机于阴凉处，避免有直射或高温热源直接辐射的地方。 不应安装于多尘或污染严重处，以防室外机热交换器堵塞。 不应将室外机设置于有油污、盐或含硫等有害气体成分的地方。 应将室外机安装在屋顶等除了维修人员以外其他人不宜靠近的地方。 室外机的安装要求： 当室外机安装在屋顶平台或阳台时，应有高出地面 应按设计规定安装隔振器（垫） 室外机 1、室外机选型。 容量匹配：外机容量配置比应在 机供热时随着室外气温的降低， 适当增大室机型号，配比不小于 200mm 以上的基座平台；机组与平台

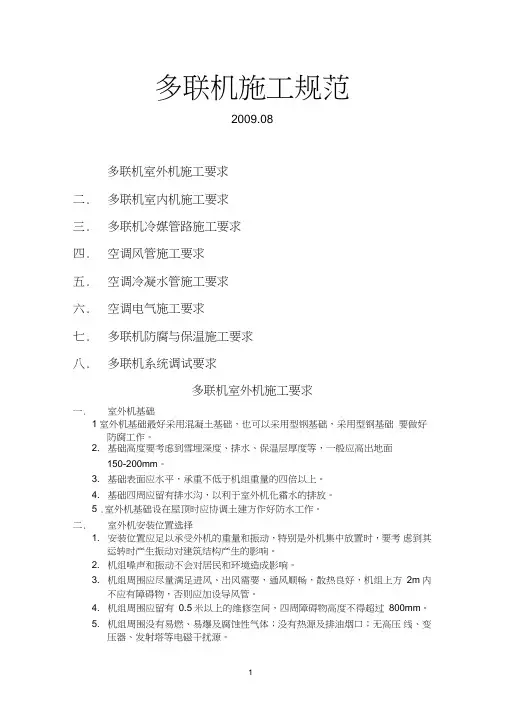

目录 第一章多联机工程安装基本规定 第二章施工准备 第三章工程施工材料要求 第四章空调工程施工流程 第一节配管施工 第二节室内机与室外机的安装 第三节风管安装 第四节排水管路的安装 第五节电器配线敷设 第五章水系统安装 第六章调试验收工作 第一节管道气密性试验（增加水系统管道试压） 第二节抽真空、冷媒追加、开机调试（增加水系统调试报告）第七章竣工验收 第八章工程图片对比
第一章多联机安装基本规定 1、多联机空调验收，除了要符合本规范的的要求外，还要按照被批准的设计图纸、合同约定的内容和相关技术标准的规定进行。施工图纸修改必须有设计变更通知书或技术核定签证。 2、多联机空调工程使用的主要材料、成品、半成品和设备的进场，必须要对其进行验收。验收应经监理工程师（或业主）认可，并应形成相应的质量记录。 3、施工企业承担通风与空调工程施工图纸深设计及质量管理体系，并应取得原设计单位的书面同意或签字认可。 4、通风与空调工程的施工应按照规定的程序进行，并与土建及其他的专业工种互相配合；与通风与空调系统有关的土建工程施工完毕后，应由建设或总包、监理、设计及施工单位共同会检。会检的组织宜建设、监理、或总承包单位负责。 5、通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收验收及认可签证。 6、施工过程应符合国家安全施工规范 第二章施工准备 一、技术准备 1、绘制图纸
①、施工图纸完整、图纸齐全，符合相应厂家技术要求和相应国家标准和规范 ②、图纸应符合现场施工条件的要求，施工图纸中管线、管路设计合格，符合建筑施工规范的要求。 2、图纸会审 ①、在有关监理人员（或者业主）以及土建、装潢、水电等专业工种共同参与下进行施工图纸会审。 ②、施工图纸修改必须有原设计单位的设计变更通知书，并经有关监理人员（或业主）签证确认。 3、技术交底 ①、在施工过程中发现设计单位的设计文件有差错，应及时提出修改或更正建议，经设计师认可，有关监理人员（或业主）签证确认，并及时形成书面文件归档。 ②、安装施工应按照规定的程序进行，并与土建、装潢、水电等专业工种互相配合。在多联中央空调工程的安装结束后，装潢工程开始时，应进行一次隐蔽工程验收。有空调安装负责人、装潢施工负责人、业主与监理人员一起验收及认可签字。 4、明确施工重点及安装质量要求，根据工程进度要求，及时制定进度计划表 二、工程文件管理 1、多联冷媒型空调工程的所有文件（包含系统的设计方案、竣工图纸资料、安装说明书、使用说明书、各项试验
多联机空调系统施工方案 一、编制依据 二、工程概况 三、工程范围 四、施工准备条件 五、主要施工方法及技术要求 六、工期保证措施 七、施工总进度计划 八、主要施工组织及劳动计划 九、施工材料的组织十、质量保证措施十一、安全技术和消防保卫措施十二、其他 各项措施十三、工期间的整洁措施十四、调试整理及验收十五、其它十六、与业主的协调配合 一、编制依据 1、工程设计图纸 2、国家颁布的施工及验收规范，质量验评标准（GB） 3、本公司企业标准《质量手册》、《程序工作文件》 二、工程概况 工程项目名称：新建张家口至唐山铁路站后和站房工程工程内容：多联机空调系统安装及调试 空调系统安装主要包扣站后1 标，标段内沙岭子站、赵川站、龙门站、赤城站、塔黄旗东站。共计6个办公宿舍综合楼。总工程量为13 台室外机和145 台室内 机的安装调试。
三、工程范围 工程内容 工程内容主要包括：材料采购、打墙洞、管线连接、室内外机的安装、控制接线及系统调试。 四、施工准备条件 空调设备分两大部份即：室内机、室外机。附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需求的其他附件。 施工前要做的准备工作：
熟悉图纸米购材料 准备机具 组织施工人员 核查现场土建结构情况 学习有关操作规程及质量验收标准 由技术人员向技术班组进行全面交底 加强安全管理，消除事故隐患，贯彻麦克维尔中央空调“ 5S'内容，强调“安全第 一”的工作理念。 五、主要施工方法及技术要求 （一）、总程序 人力组织、机具进场、会审图纸及技术交底、材料采购进场 支托架制作、墙上打洞 焊接安装主管线、支托架安装、主管线保温 分支管焊接、主管线焊接、凝结水管线安装、管线保温、控制线铺设 室内机固定及接口、室外机吊架固定及接口 管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟
第一章中央空调设计及施工说明 1.1 空调设计说明 1.1.1工程概况 本工程为深圳市3层高档别墅中央空调（多联机）设计，共三层，建筑面积1320m2。空调面积440.18m2。底层为家庭影院、娱乐室、健身房，一至三层为客厅、餐厅、客房、厨房、卧室、书房、家庭间等。 1.1.2设计依据 本工程空调施工图设计根据甲方提供的委托设计任务书及建筑专业提供的图样，并依据暖通现行国家的有关规范、标准进行设计，具体为： 1.《采暖通风与空气调节设计规范》GB50019——2003。 2.《高层民用建筑设计防火规范》GB50045——1995(2001年版)。 3.《办公建筑设计规范》JGJ67——1989。 4．《建筑给水排水及暖通工程验收规范》GB50242——2002。 5.《通风与空调工程施工质量验收规范》GBJ66-84。 1.1.3设计资料 1.室外设计参数 2.室内设计参数
3.主要设计指标 1.1.4空调设计 1.空调系统：本工程采用海信日立多联机，底层和第一层分别设一台室外机组， 二、三层共设一台室外机组，室外机都放置在第三层。室内机均采用四面出风嵌入机。 2. 新排风系统：本工程采用杭州中泽电气有限公司生产的自检遥控同步吸排智能新风换气扇，每个空调房间都安装此排气扇。 3.送风方式：因采用四面出风式室内机，所以均为下送风方式。 4.控制系统： (1)系统通过对每台室内机电子膨胀阀的不断调节来控制室内机的制冷量，可使室内温度精确地维持在设置温度附近，温度变化在±0.5之间，采用智能化的温度控制技术使系统能够感受室内冷热负荷的变化而及时准确地控温，使室内温度场分布均匀并避免室内温度大幅波动。 (2)空调启闭控制方式： ①变频多联机空调系统选用网络集中控制系统对整栋别墅进行集中控制管 理。 ②各房间空调可采用遥控器和集控器集中控制方式。
目录 摘要.................................................................. II 第一章前言 (3) 1.研究的目的与意义 (3) 2.发展趋势 (3) 3.研究现状及存在的问题 (3) 4.研究内容 (2) 第二章方案论证 (2) 1.系统形式的选择： (2) 2.室外机、室内机的布置 (4) 第三章负荷计算 (4) 3.1 设计参数 (4) 3.3新风冷负荷 (11) 3.4.新风湿负荷 (11) 3.5汇总表 (12) 第四章设计、选型计算 (14) 4.1夏季空调房间送风状态和送风量的确定 (14) 4.2室内机的选型 ................................................................................. 错误！未定义书签。 4.3室外机、新风室外机选型 (18) 4.4风道的水力计算及送风管径的确定 (22) 第五章排烟、排风设计 (21) 5.1走道排烟 (22) 5.2卫生间排风 (24) 第六章生活热水系统 (26) 6.1空气源热水器 (27) 第七章节能措施与节能技术 (31) 7.1 MDV多联机 (31) 7.2新风全热器 (32) 第八章设计总结 (31) 致谢 (34) 参考文献 (34) 附表一负荷统计表 .................................. 错误！未定义书签。
摘要 本次参赛设计的所选的内容是重庆办公楼空调系统设计。该办公楼位于重庆市区，地上六层，一层高4.8m，二~五层高3.3m，六层3.6m，总的建筑面积为1180m2。整座大楼主要是集办公室、客房、会议室等的综合办公区域。该空调系统为舒适性空调系统。本设计主要是针对办公室﹑客房、会议室、大厅等功能进行空调设计。为工作人员等提供一个舒适康的环境。 本设计从整个商场的冷负荷计算开始，从合理设计的角度出发，选择了合适的系统。设计内容主要包括冷负荷、湿负荷、送风量的计算，风管的水力计算和机组的选型等。通过这次设计，我们综合运用业理论知识，培养独立创新的能力和解决实际问题的能力。 关键词：空调系统多联机系统冷负荷设备选择水力计算
设计说明 一、工程概况和设计范围 本工程为苏州水世界办公楼中央空调项目,共三层 ,为地上两层，地下一层，建筑面积约2000平方米，其中空调面积约为1200平方米。 二、设计依据 1.《采暖通风与空气调节设计规范》【GB50019-2003】 2.《公共建筑节能设计标准》【GB50189-2005】 3.《全国民用建筑工程设计技术措施暖通空调·动力》（2003版） 4.《通风与空调工程施工质量验收规范》【GB 50243-2002】 5. 《建筑给水排水及采暖工程施工质量验收规范》【GB 50242-2002】 6．《城市区域环境噪声标准》【GB 3096-93】 7. 建筑平面图和剖面图以及其它配合专业的设计资料，以及相关的设计规范、规程和措施。 三、设计范围 暖通空调专业负责施工图设计的范围是：办公楼空调系统设计。 四、室外计算参数 1.本项目位于江苏省苏州市： 城市位置：北纬31°46',东经119°57'海拔9.2M, 2.大气压力：冬季1025.9hPa，夏季1004.9hPa； 3. 年平均气温：15.4℃; 4. 极端最低温度：-1 5.5℃; 5. 极端最高温度：39.4℃; 6. 室外计算干球温度：夏季空调：34.6℃; 夏季通风：32℃; 冬季空调：-5.0℃; 冬季通风：2.0℃; 7. 室外计算湿球温度：夏季空调28.6℃; 最热月平均82%; 8. 室外风速：冬季平均3.1m/s，夏季平均3.1m/s； 9. 主导风向及频率：冬季ESE8%,夏季ESE19%； 10. 最大冻土深度: 10cm。 五、室内计算参数 1、空气调节
备注：上述室内温度和湿度均为设计值,而允许波动范围在±10%之间. 施工说明 施工步骤： ●冷媒铜管施工 ●冷凝水管施工 ●铜弯头及对接 ●PVC控制线管及控制线 ●管道安装零配件 ●风系统管道安装 ●焊接材料 ●室外机基础 ●室内外机组安装就位 ●冷媒管清理及试压 ●气密实验 ●冷媒填充 ●试运转 ●系统整理、验收 各步骤技术要求与标准： 冷媒配管施工，本系统制冷剂的液管和气管均采用磷化脱氧无缝铜管1）打洞及预埋件作业处理
空调设备 【使用说明】 天津华清佰利环保工程有限公司
目录 一、功能描述 (3) 1、上电设置 (3) 2、开关 (3) 3、室内机接遥控时的按键操作 (3) 4、工作模式设置 (3) 5、温度设定 (3) 6、制冷模式 (4) 7、除湿模式 (4) 8、制热模式 (4) 9、送风模式 (4) 10、睡眠功能 (5) 11、内盘管防结冰功能 (5) 12、除霜控制 (5) 13、电加热的控制（CC系列） (5) 14、风摆的控制 (6) 15、水泵的控制 (6) 16、防冷风功能 (6) 17、信号检测 (6) 18、通讯 (6) 19、模式设置不一致时的处理 (6) 二、线控器故障代码总表 (8) 1、主机的故障代码 (1) 2、从机的故障代码 (8) 3、室内机的故障代码 (9)
一、功能描述 1、上电设置 室内机配接线控器或遥控接收器，通过线控器或遥控器来操作机组。 当未设置来电自启功能时上电复位时室内机默认的状态是： 模式设定温度室内风扇系统状态 制冷 24℃高速关机 对已设置来电自启功能的则恢复上次的设定的参数。 2、开关 通过线控、遥控、定时方式。（注：模式冲突时会自动关机） 3、室内机接遥控时的按键操作 按键对应的模式选择和开关机： 制冷→除湿→送风→制热→关机 遥控器对应的模式选择和开关机： 制冷→除湿→送风→制热→自动 模式设定： 制冷：COOL亮，其他灭 制热：HEAT亮，其他灭 送风：FAN亮，其他灭 除湿：DRY/TIMER亮，其他灭 目前机型不支持自动模式。按键操作后延时5秒执行相应的动作。 4、工作模式设置 工作模式的设置通过线控或遥控方式，内机根据所设置的模式运行，外机则根据内机的模式和能力需求情况运行。 5、温度设定 设定温度范围：接灯板16~30℃；接线控器16~31℃(61~86F)。
1、室外机汇总管套件 2、分歧管套件 3、室内机配管分歧管之间管径选择表 4、使用范围 总长度:300米 配管单程最长可达150米 第一分歧管到最远室内机配管长度达40米 室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米 三菱重工海尔：（KX4） 1、使用范围
配管总长度：510米以内 配管单程长度：160米以内 从室外机到第一分歧管长度：130米以内 第一分歧管到最远室内机配管长度：40米以内 室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用） 室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内 同一系统室外机间的落差：1米以内 室外机到第一汇总管之间的配管长度为10米以内 室内机之间的落差：15米以内 2、室外机组合分歧管套件 3、分歧管套件 4、冷媒配管的选定要领 4-1 主管（室外侧分歧~室内侧第一分歧） 1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。 2）室外机容量在1010以上时，请不要将气管尺寸变大。液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸
东芝：(SMMSi直流变速多联式中央空调) 1、使用范围： 总配管长度：1000米 最大当量接管长度235米，最大实际接管长度190米。 最大室内外机高度差：室外机在上方时70米，室外机在下方时40米 最大室内机高度差：40米 第一分歧管到最远室内机配管长度：90米 2、室外机组合分歧管套件 3、分歧管套件
广州市金棕别墅空调设计 一、工程概况 本建筑物为广州地区某教学楼，总建筑面积约为43589.46m2,空调面积约为40000 m2,使用区域为客人房、工人房、休闲宴会厅、实书房、主卧房等等，共2层。 相关建筑参数： （1）层高：一层高为3.3米，三层层高2.97米。 （2）吊顶：一、二层吊顶高度为2.7米 （3）外窗及门高：详见平面图。 二、主要设计参数 1、室外空气设计参数（参考广州） 计算温度 夏季参数干球温度34.2℃ 湿球温度27.8℃房间名称温度面积人员密度人数新风标准 ℃㎡p/㎡个m3/(h·p) 客人房18 13.22 0.063 1 50 客人房18 15.20 0.063 1 50 餐厅18 16.99 0.67 12 300 工人房18 4.68 0.063 1 50 客厅18 23.83 0.5 12 480 休闲宴会厅18 26.84 0.8 22 550 休闲宴会厅18 22.42 0.8 18 450
主卧房18 25.07 0.1 3 150 书房18 15.74 0.1 2 100 卧房18 19.77 0.1 2 100 三．系统方案比较及确定 系统分区，由于一层面积不大，管长不长且主要是房间卧房休闲宴会厅，要求差别不大，股考虑每层为一个分区，冷媒管布置在中间的管井，然后向两边分别拉给房间，新风机。冷媒管布置在中间，长度分配会比较适当，且分歧管在中间分歧，整天的设计灵活性也提高了。室外机布置在楼顶上，避免噪音太大的影响。室外机布置，卧室书房，这类对噪音要求高的采用内藏风管超薄式，休闲餐厅这些使用内藏风管式.。冷凝水排放方式是直接往厕所排放，方便简单。新风采用独立的全新风系统，舒适。 四、负荷计算
设计施工说明 一．方案概述： 本建筑物建筑面积约为：000m2，空调使用面积约为：000m2 .根据建筑物的实际情况和甲方的要求，为减少室外机个数以减少安装占地面积和运转费用，同时保证用户使用效果，本方案采用海尔智能变频家用MRV一拖多中央空调系统为主要机型。 二、设计依据 1甲方提供各空调房间建筑面积 2《采暖通风与空气调节设计规范》（GBJ19-87） 3《通风与空调工程及验收规范》（GBJ242-2002） 三、设计范围及要求 1、要求符合国家相关法规。 2、科技含量高、控制方便、耐用寿命长、噪音低、环保、体积小、重量轻， 安装方便、组合灵活、节能省电、运行费用低、维修方便。 四、设计参数 a）室外气象参数： 夏季大气压937Kpa 室外空气调节计算干球温度36.5℃ 室外空气调节湿球温度27.3℃ 冬季大气压991Kpa 室外空气调节通风温度7℃ 室外空气调节相对湿度82% b）室内设计参数： 夏季：温度：24～26±2℃ 冬季：温度：18～22±2℃ 根据房间的不同用途结合当地地区的气候特点,根据空气调节设计手册选取当地的设计参数，再根据房间的空调面积和空调环境的功能进行冷负荷的计算。利用冷负荷系数法计算出房间的所需制冷量。根据房间所需最大冷负荷的峰值和房间同时使用系数，共同决定各房间所选空调的制冷容量及型号。另外，还主要考虑了空调在制冷时的各修正系数，分别为： 1、室内空气湿球温度能力修正； 2、室外空气干球温度能力修正； 3、风量变化率的影响能力修正； 4、管长、落差对能力影响的修正；
5、室内机容量能力修正。 该工程平均冷负荷指标为000W/m2，平均采暖负荷指标为000W/m2。该类型的空调与冷水机组等空调机组相比，主要有以下特点： 1、室外机安装方便，占地少：海尔家用中央空调系统室外机尺寸为：960*380*1225（长*宽* 高），占地小，节省了宝贵的建筑空间。 2、海尔家用中央空调系统在管路上用铜管走冷媒，相对于风冷冷水系统的以水为载体的管 路，不仅占用空间少而且便于维修、安全性也要大得多。 3、海尔家用中央空调系统着重考虑采暖问题，因而特意采用变频型外机，不仅保证了制热能 力，而且节能省电。 4、从经济角度考虑，海尔家用中央空调系统比选用单机（变频型一拖一空调）时，其运行费 用低30%。 5、海尔空调以服务至上，每年对家用中央空调系统每年检查维护1次。海尔家用MRV变频一 拖多不仅具有制冷（热）快，变频节能、节水等特点，还具有自动感知、反馈、控制制冷剂的运行状态，可以根据各个房间是否使用和室温，自动调节变频室外机的负荷，以达到节能的目的。 五、设计说明： 本方案在设计时主要考虑了建筑的结构，房间的开间，室内外机的布置，冷热负荷的计算等。具体说明如下： 1.温度设计说明： a）重庆的地理位置：位于北纬29°35′，东经106°28′，海拔高为259.1m。 b）从1951年-2000年，重庆极低气温为-1.8℃，极高温度为42.2℃。年平均温度为18.3℃。夏季空调日调节平均设计温度为32.5℃,平均日温差为7.7℃,夏季空气调节室外计算湿球温度为27.3℃。 d）考虑到重庆气候的特殊性,故本次空气调节工程项目的设计温度按室外平均温度设计为：
广州市金棕别墅空调设计 一、工程概况 本建筑物为广州地区某教学楼，总建筑面积约为 43589.46m 2,空调面积约为40000 m 2, 使用区域为客人房、工人房、休闲宴会厅、实书房、主卧房等等，共 2层。 相关建筑参数： （1） 层高：一层高为3.3米，三层层高2.97米。 （2） 吊顶：一、二层吊顶高度为2.7米 （3） 外窗及门高：详见平面图。 、主要设计参数 1、室外空气设计参数（参考广州） 计算温度 干球温度 湿球温度 房间名称 温度 面积 人员密度 人数 新风标准 C m 2 p/m 个 m3(h p) 客人房 18 13.22 0.063 1 50 客人房 18 15.20 0.063 1 50 餐厅 18 16.99 0.67 12 300 工人房 18 4.68 0.063 1 50 客厅 18 23.83 0.5 12 480 休闲宴会厅 18 26.84 0.8 22 550 休闲宴会厅 18 22.42 0.8 18 450 夏季参数 342C 278C
.系统方案比较及确定 系统分区，由于一层面积不大，管长不长且主要是房间卧房休闲宴会厅，要求差别不大，股考虑每层为一个分区，冷媒管布置在中间的管井，然后向两边分别拉给房间，新风机。冷媒管布置在中间，长度分配会比较适当，且分歧管在中间分歧，整天的设计灵活性也提高了。室外机布置在楼顶上，避免噪音太大的影响。室外机布置，卧室书房，这类对噪音要求高的采用内藏风管超薄式，休闲餐厅这些使用内藏风管式?。冷凝水排放 方式是直接往厕所排放，方便简单。新风采用独立的全新风系统，舒适。 四、负荷计算
中央空调方案设计说明 一、设计依据 1．土建专业提供的建筑平、立、面图。 2、本工程甲方使用要求 3、《采暖通风与空气调节设计规范》（G B50019-2003） 4、《通风与空调工程施工质量验收规范》（G B50243-2002） 5、《公共建筑节能设计标准》（G B50189-2005） 6、《实用供热空调设计手册》(93年版 7、《采暖与卫生工程施工及验收规范》（G B J242） 8、《给水排水管道工程施工及验收规范》（G B50268） 9、《制冷设备、空气分离设备安装工程施工及验收规范》（G B50274） 二、工程概况 本工程为郑州市****中央空调系统。该项目位于红旗路与卫生路交叉口113:42E 34:44N。建筑 面积：1334.37㎡，建筑高度：14.55米，中央空调使用面积约为1000㎡。此建筑为四层钢结 构框架，其中一、二层为诊室区域、三层为部分诊室及办公区域、四层为会议室。本中央空调 设计方案根据办公用房的特点和需要打造适合的全年舒适性中央空调系统空调。 三、设计参数 夏季室外计算大气压力：94.77K p a； 夏季空调室外计算干球温度：35.6℃； 夏季空调室外计算湿球温度：30.7℃； 夏季通风室外计算干球温度：33℃； 室外计算相对湿度：85%； 冬季空调室外计算温度：2℃； 夏季空调室外计算大气压力：94.77K p a； 室外计算相对湿度：80%； 四、建筑冷热负荷 该建筑的负荷计算采用冷负荷系数法和估算法相结合，主要考虑了外墙和外窗的得热负荷，室内人员、照明、发热设备等的散热形成的冷负荷。 五、设计选型
根据此业主的使用要求（达到冬、夏季室内温度调节国家标准，节能、噪音小、系统使用时维护量小、所有房间不会在同时使用、每个房间可以独立控制、一个系统能具备制冷及采暖等），此工程采用：外机为格力直流变频多联空调机组、内机为格力风管机及四面出风天井式室内机(详见中央空设计图纸，能完全满足业主的以上需要。 负荷选型说明： （1）此中央空调设计总（冷负荷）：181K W,总（热负荷）：204K W,单位冷负荷 181W （2）主机选型：为充分考虑中央空调制冷、制热效果及运行的节能性，中央空调主 机采用I P L V为4.52的格力直流变频机组五台。其中 一层各诊室总（冷负荷）:34.4K W；选择机型： G M V-P d300W/N a B-N1（1台），冷量：30k W，功率：7.3K W， 二层各诊室总（冷负荷）：29.5K W；选择机型： G M V-P d250W/N a B-N1（1台），冷量：25k W；功率：5.78K W, 三层各诊室及办公室总（冷负荷）：48.6KW；选择机型： GMV-Pd450W/NaB-N1（1台），冷量：45kW；功率：13.96KW, 三层会议室总（冷负荷）：66.8KW；选择机型： GMV-Pd300W/NaB-N1（2台），冷量：60kW；功率：14.6KW, 六、空调系统 本工程均采用外机为直流变频多联机机组、各房间采用格力风管机、四面出风天井式室内机空 调系统。 1. 冷热源 本工程中央空调方案冷热源采用格力直流变频多联空调机组。 2.空调形式 空调房间均采用格力风管机、四面出风天井式室内机，冷热源由直流变频多联机负担。 室内机的布置考虑以下几点： ◆ 尽量使室内的气流组织分布均匀，以消除空调死角； ◆ 尽量避免出风口直对人体，确保人体舒适性。 ◆ 避免将室内机安装在阳光直射位置或电器上方（防止互相干扰）； ◆ 结合该建筑的结构形式及装修的实际情况，考虑到气流分布的合理性，采用格力风管机、四面出风天井式室内机，采用下回侧、下送风的送风方式，既考虑了空调的使用效果及投入成本，同时还与室内装修相配合，美观大方，并能体现出现代设计的和谐气氛。
1 多联机系统空调设计 1.1 多联机空调系统的简介 变制冷剂流量多联分体式空调，是指一台室外空气源制冷或热泵机组配置多台室内机，通过改变制冷剂流量能适应个房间负荷变化的直接膨胀式空气调节系统。也是一个以制冷剂为输送介质，由制冷压缩机，电子膨胀阀，换热器，及各种管网构成的环状管网系统。 多联机空调系统的优点是：安装管路简单，节省空间，设计简单，布置灵活，节能性好，运行成本低，能够分期建设。 多联机空调系统的分类：按压缩机的类型可以分为变频式和定频式。按室外机冷却方式可以分为风冷式和水冷式。 多联机空调系统主要适用于办公楼，饭店，学校，高档住宅建筑，特别适用于房间数量多，区域划分细致的建筑。另外，对于使用率比较低的房间节能更加的显著。 1.2 多联机系统的设计条件 根据室内的设计干球温度，湿球温度，室外的干球温度，湿球温度计算出每个房间的冷负荷和热负荷。冷负荷和热负荷是室内机和室外机选择的依据。1.3 多联机空调系统的划分 多联机系统划分时注意以下几个方面： （1）系统不宜过大，配管尽量要短，室外机的容量不超过56KW为宜，配管的等效长度不超过80-100米为宜。 （2）不同朝向的房间，使用时间有差异的房间或经常使用与不经常使用的房间宜划分为同一个系统，且同时使用率控制在50%-08%间，确保系统在高能效比下运行， （3）满足室内外机容量比系数的要求，设计时应根据具体情况确定，也可以参 的房间数量多，每个房间属于小空间，且宾馆的房间使用率低，使用多联机空调系统。根据以上要求，将空调系统进行分区，分区情况如下。十九层的左边部分为系统1，右边部分为系统2，中间的商务会所为系统3。十八层的左边部分为系统5，右边部分为系统4，十七层的左边部分为系统7，右边部分为系统6，依据这样类推，一共划分为25个多联机系统，详细的系统划分见图纸。下图是十九层多联机空调系统划分示意图。
浅谈多联机空调系统的设计与应用摘要：以大金多联机系列产品为例，针对常见的几种业态（例如：普通公建、公寓或写字间、高档住宅及别墅等），结合其项目所处地理位置、空调的具体使用要求及降低工程造价等方面因素，经综合考量后，确定空调系统的系统设置及最终室内外机的选用方式，选择最优空调设计方案。 关键字：多联机空调；vrv；系统形式；连接率；与精装修配合abstract: the auric many online series products for the example, and in the light of several common format (for example: general public, apartment or writing room, high-grade residence and villa etc), in combination with the project is located situation, air conditioning of the specific use requirements and cut down engineering cost aspects of the comprehensive consideration, sure air conditioning system system setting and eventually the selection of indoor and outdoor machine way, select the optimal air-conditioning design. key word: vrf air conditioning; vrv; the system form; connection rate; and fine decoration with 中图分类号：tu831.3+5文献标识码：a 文章编号： 随着社会经济的不断发展与进步,人们生活水平的日益提高，人
施工组织设计目录 一、编制依据 二、工程概况 三、工程围 四、施工准备条件 五、主要施工方法及技术要求 六、工期保证措施 七、施工总进度计划 八、主要施工组织及劳动计划 九、施工材料的组织 十、质量保证措施 十一、安全技术和消防保卫措施 十二、其他各项措施 十三、工期间的整洁措施 十四、调试整理及验收 十五、其它 十六、与业主的协调配合
一、编制依据 1、工程设计图纸 2、国家颁布的施工及验收规，质量验评标准（GB） 3、本公司企业标准《质量手册》、《程序工作文件》 二、工程概况 工程项目名称：省环境检测综合实验楼多联机空调系统 工程容：多联机空调系统设备采购及安装 三、工程围 工程容 工程容主要包括：材料采购、打墙洞、管线连接、室外机的安装、控制接线及系统调试。 整个大楼的空调配电部分不在本公司施工之列。 四、施工准备条件 空调设备分两大部份即：室机、室外机。附属部分有室、室外机连接管、控制接线、冷凝水管及部分空调室机需求的其他附件。 施工前要做的准备工作： 熟悉图纸 采购材料 准备机具 组织施工人员 核查现场土建结构情况 学习有关操作规程及质量验收标准 由技术人员向技术班组进行全面交底 加强安全管理，消除事故隐患，贯彻麦克维尔中央空调“5S”容，强调 “安全第一”的工作理念。 五、主要施工方法及技术要求 （一）、总程序 人力组织、机具进场、会审图纸及技术交底、材料采购进场 ↓
支托架制作、墙上打洞 ↓ 焊接安装主管线、支托架安装、主管线保温 ↓ 分支管焊接、主管线焊接、凝结水管线安装、管线保温、控制线铺设↓ 室机固定及接口、室外机吊架固定及接口 ↓ 管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟 ↓ 试机，调试，运行。 ↓ 系统最后整理，验收 （二）、安装要点及技术要求 1、打洞及处理： 核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的 大小，征得现场土建技术人员意见对建筑物结构无影响后才能去进行打孔 作业。管线过墙洞，采用电锤打孔。若不适宜电锤打孔的墙壁在征得业主 同意后方可用其他方式打孔。孔的大小以可以穿过管线（含保温层）为准，吊装室机及支托架固定采用膨胀螺栓。 管线穿过墙体或楼板处应设镀锌铁皮套管，管道的焊缝不得设于套管，镀 锌铁皮套管应与墙面或楼板平齐，但应比地面高出20厘米，管道与管套的空隙应用隔热或其他不燃材料填塞，不得将套管作为管道的支撑。 2、室机的安装 步骤：决定室机的位置-→画线标志-→打膨胀螺栓-→装室机 3、冷媒配管 （1）步骤：支架制作-→按图纸要求配管-→焊接-→吹净-→试漏-→干燥-→保温
