蜗杆传动习题
一、选择题
1 与齿轮传动相比较，不能作为蜗杆传动的优点。
A. 传动平稳，噪声小
B. 传动效率高
C. 可产生自锁
D. 传动比大
2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。
A. 法面
B. 端面
C. 中间平面
3 蜗杆直径系数q＝。
A. q=d l/m
B. q=d l m
C. q=a/d l
D. q=a/m
4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。
A. 提高
B. 减小
C. 不变
D. 增大也可能减小
z，则传动效率。
5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数
1
A. 提高
B. 降低
C. 不变
D. 提高，也可能降低
z，则滑动速度。
6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数
1
A. 增大
B. 减小
C. 不变
D. 增大也可能减小
z，则。
7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数
1
A. 有利于蜗杆加工
B. 有利于提高蜗杆刚度
C. 有利于实现自锁
D. 有利于提高传动效率
8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。
A. 单头、小导程角
B. 单头、大导程角
C. 多头、小导程角
D. 多头、大导程角
9 蜗杆直径d1的标准化，是为了。
A. 有利于测量
B. 有利于蜗杆加工
C. 有利于实现自锁
D. 有利于蜗轮滚刀的标准化
10 蜗杆常用材料是。
A. 40Cr
B. GCrl5
C. ZCuSnl0P1
D. LY12
11 蜗轮常用材料是。
A. 40Cr B．GCrl5 C. ZCuSnl0P1 D. LYl2
12 采用变位蜗杆传动时。
A. 仅对蜗杆进行变位
B. 仅对蜗轮进行变位
C. 同时对蜗杆与蜗轮进行变位
13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比。
A. 增大
B. 减小
C. 可能增大也可能减小。
14 蜗杆传动的当量摩擦系数f v随齿面相对滑动速度的增大而。
A. 增大
B. 减小
C. 不变
D. 可能增大也可能减小
15 提高蜗杆传动效率的最有效的方法是。
z C. 增大直径系数q D. 减小直径系
A. 增大模数m
B. 增加蜗杆头数
1
数q
16 闭式蜗杆传动的主要失效形式是 。
A. 蜗杆断裂
B. 蜗轮轮齿折断
C. 磨粒磨损
D. 胶合、疲劳点蚀 17 用 计算蜗杆传动比是错误的。
A. i =ω1/ω2
B. i =2z /1z
C. i =21/n n
D. i =21/d d
18 在蜗杆传动中，作用在蜗杆上的三个啮合分力，通常以 为最大。
A. 圆周力F tl
B. 径向力F r1
C. 轴向力F a1
19 下列蜗杆分度圆直径计算公式：
（a ）d 1=mq ； （b ）d 1=m 1z ；（c ）d 1=d 2/i ；（d ）d 1=m 2z /（itan ）； （e ）d 1=2a /（i +1）。
其中有 是错误的。
A. 一个
B. 两个
C. 三个
D. 四个
20 蜗杆传动中较为理想的材料组合是 。
A. 钢和铸铁
B. 钢和青铜
C. 铜和铝合金
D. 钢和钢
二、填空题
2l 阿基米德蜗杆和蜗轮在中间平面上相当于直齿条与 齿轮的啮合。 22 在蜗杆传动中，产生自锁的条件是 。
23 蜗轮轮齿的失效形式有 、 、 、 。但因蜗杆传动在齿面间有较大的 ，所以更容易产生 和 失效。
24 在蜗杆传动中，蜗轮螺旋线的方向与蜗杆螺旋线的旋向应该 。
25 为了提高蜗杆传动的效率，应选用 头蜗杆；为了满足自锁要求，应选1z = 。
26 蜗杆传动发热计算的目的是防止 ，以防止齿面 失效。发热计算的出发点是 等于 。
27 蜗杆的标准模数是 模数，其分度圆直径1d = ；蜗轮的标准模数是 模数，其分度圆直径2d = 。
三、问答题
28 如何恰当地选择蜗杆传动的传动比i 12、蜗杆头数1z 和蜗轮齿数2z ，并简述其理由。 29 试阐述蜗杆传动的直径系数q 为标准值的实际意义。
30 蜗杆传动的正确啮合条件是什么？自锁条件是什么？
31为了提高蜗杆减速器输出轴的转速，而采用双头蜗杆代替原来的单头蜗杆，问原来的蜗轮是否可以继续使用？为什么？
四、分析计算题
32 在题32图中，题71图所示为一标准蜗杆传动，蜗杆主动，转矩T1=25 000N ?mm ，模数m=4 mm ，压力角 =20°，头数 =2，直径系数q=10，蜗轮齿数 =54，传动的啮合效率 。试确定。（1）蜗轮的转向；（2）作用在蜗杆、蜗轮上的各力的大小及方向。
题 32图

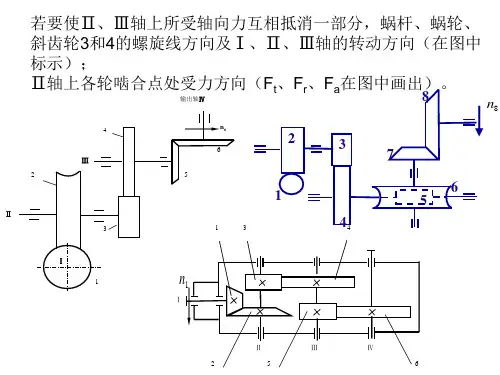

33. 在图示传动系统中，1为蜗杆，2为蜗轮，3和4为斜齿圆柱齿轮，5和6为直齿锥齿轮。若蜗杆主动，要求输出齿轮6的回转方向如图所示。试决定：
1）若要使Ⅰ、Ⅱ轴上所受轴向力互相抵消一部分，蜗杆、蜗轮及斜齿轮3和4的螺旋线方向及Ⅰ、Ⅱ、Ⅲ轴的回转方向（在图中标示）；
2）Ⅱ、Ⅲ轴上各轮啮合点处受力方向（F t、F r、F a在图中画出）。
34．图中蜗杆主动，试标出未注明的蜗杆（或蜗轮）的螺旋线方向及转向，并在图中绘出蜗杆、蜗轮啮合点处作用力的方向（用三个分力：圆周力F t、径向力F r、轴向力F。表示）。

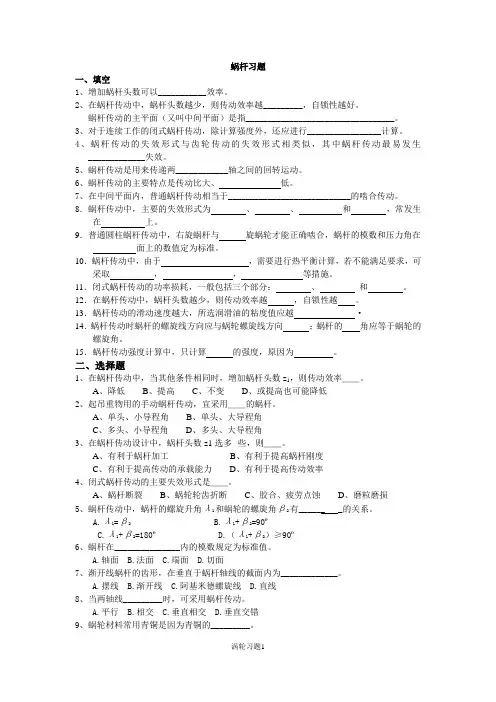

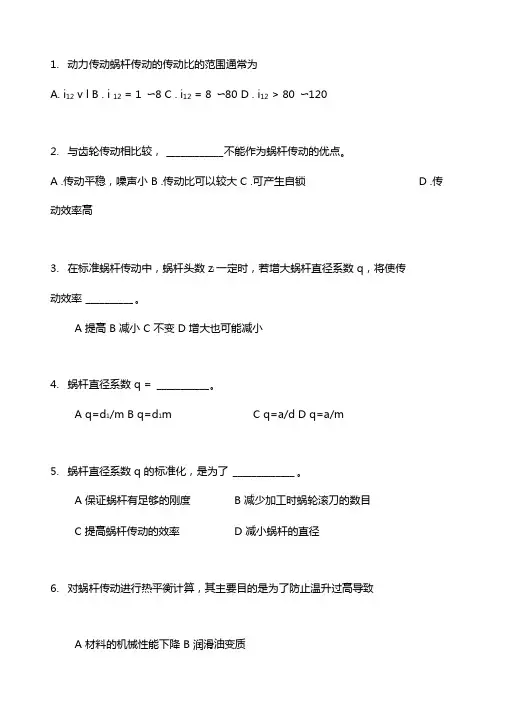

蜗杆习题 一、填空 1、增加蜗杆头数可以___________效率。 2、在蜗杆传动中，蜗杆头数越少，则传动效率越_________，自锁性越好。 蜗杆传动的主平面（又叫中间平面）是指__________________________________。 3、对于连续工作的闭式蜗杆传动，除计算强度外，还应进行_________________计算。 4、要求自锁的蜗杆传动，应取蜗杆头数Z1=_________。 5、蜗杆传动的失效形式与齿轮传动的失效形式相类似，其中蜗杆传动最易发生 _____________失效。 6、蜗杆传动是用来传递两____________轴之间的回转运动。 7、蜗杆传动的主要特点是传动比大、低。 8、在中间平面内，普通蜗杆传动相当于____________________________的啮合传动。9．蜗杆传动中，主要的失效形式为、、和，常发生在上。 10．普通圆柱蜗杆传动中，右旋蜗杆与旋蜗轮才能正确啮合，蜗杆的模数和压力角在面上的数值定为标准。 11．蜗杆传动中，由于，需要进行热平衡计算，若不能满足要求，可采取，，措施。
12．闭式蜗杆传动的功率损耗，一般包括三个部分：、和。13．在蜗杆传动中，蜗杆头数越少，则传动效率越，自锁性越。14．蜗杆传动的滑动速度越大，所选润滑油的粘度值应越·15．蜗杆传动时蜗杆的螺旋线方向应与蜗轮螺旋线方向；蜗杆的角应等于蜗轮的螺旋角。 16．蜗杆传动强度计算中，只计算的强度，原因为。 二、选择题 1、在蜗杆传动中，当其他条件相同时，增加蜗杆头数z1，则传动效率＿＿。 A、降低 B、提高 C、不变 D、或提高也可能降低 2、起吊重物用的手动蜗仟传动，宜采用＿＿的蜗杆。 A、单头、小导程角 B、单头、大导程角 C、多头、小导程角 D、多头、大导程角 3、在蜗杆传动设计中，蜗杆头数z1选多--些，则＿＿。 A、有利于蜗杆加工 B、有利于提高蜗杆刚度 C、有利于提高传动的承载能力
蜗杆传动作业 一、作业P272#11-1:试分析如图所示蜗杆传动中各轴的回转方向，蜗杆轮齿的螺旋方向及蜗杆、蜗轮所受各力的作用位置及方向。 答案见右图： 二、作业P272#11-3:设计用于带式输送机的普通圆柱蜗杆传动，传递功率P 1=5.0KW ，n 1=960r/min ，传动比i=23，由电动机驱动，载荷平稳。蜗杆材料为20Cr ，渗碳淬火，硬度≥58HRC 。蜗轮材料为ZcuSn10P1，金属模铸造，蜗杆减速机每日工作8h ，要求工作寿命为7年（每年按300工作日计）。 解：（本题可参照P270例题设计解算） 1、选择蜗杆传动类型 GB/T10085-1988推荐采用ZI 和ZK 两种蜗杆（P239第3行），本题选择采用ZI 蜗杆（渐开线蜗杆） 2、按齿面接触疲劳强度进行设计（见P250倒数第10行起） 设计公式为：32 2][???? ? ?≥H P E Z Z KT a σ 1）确定作用在蜗轮上的转矩T 2 因传动比i=23不算大，为提高效率，并参考P244表11-1中推荐，蜗杆的头数采用2， 估计效率为η=0.75 则：)(8589602375.059550955095509550 11222Nm n i P i n P n P T =???====ηη 2）确定载荷系数K K=K A K βK V 查P253表11-5，取使用系数K A =1.15（有小冲击） 参照P253说明，因载荷平稳，取齿向载荷分布系数K β=1 参照P253说明，因运转较平稳，转速不高，取动载系数K V =1.1 ∴ K=K A K βK V =1.15×1×1.1=1.265 3）确定弹性影响系数Z E 参照P252说明，因是青铜蜗轮配钢蜗杆，故Z E =160MPa ? F 图中只示出了蜗轮2和蜗杆3所受力的方向，与之相配的蜗杆和蜗轮所受力与之相反（作用力和反作用力的关系）

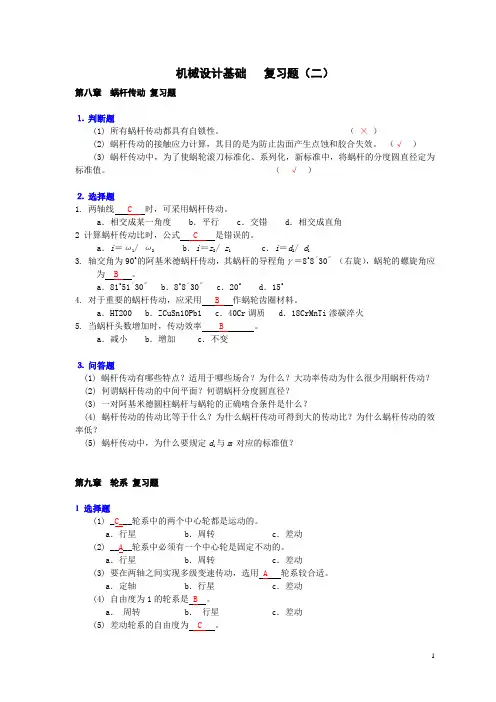

第四章 蜗杆传动 一、简答题： （1） 在材料铸铁或MPa b 300>σ的蜗轮齿面接触强度计算中，为什么许用应力 与齿面相对滑动速度有关？ （2） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？ （3） 闭式蜗杆传动为什么要进行热平衡计算？ （4） 蜗杆传动有哪些特点？应用于什么场合？ （5） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以 什么面定义标准模数？ （6） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、 啮合效率及尺寸有何影响？ （7） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？ （8） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影 响？ （9） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么 情况下需要进行蜗杆的刚度计算？许用应力如何确定？ （10）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？ 二、填空题： （1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生 在 。 （2） 普通圆柱蜗杆传动变位的主要目的是 和 。 （3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上 模数mm m 8=，压力角020=α，蜗杆为左旋，则蜗杆分度圆直径=1d mm ，传动中心距=a mm ，传动比=i 。蜗杆分度圆柱上的 螺旋线角升γ=arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角
β= 。 （4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度s v 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。 （5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是 ， 和 （等值同向）。 （6） 闭式蜗杆传动的功率损耗，一般包括三个部分： ， 和 。 （7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗 杆头数取=1z 。 （8） 阿基米德蜗杆传动在中间平面相当于 与 相啮合。 （9） 变位蜗杆传动只改变 的尺寸，而 尺寸不变。 （10） 在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z 和模数m 一定时， 增大直径系数q ，则蜗杆刚度 ；若增大导程角γ，则传动效率 。 （11） 蜗杆传动发热计算的目的是防止 而产生齿面 失效，热平衡计 算的条件是单位时间内 等于同时间内的 。 （12） 蜗杆传动设计中，通常选择蜗轮齿数262>z 是为了 ；802 蜗杆传动习题 一、选择题 1 与齿轮传动相比较，不能作为蜗杆传动的优点。 A. 传动平稳，噪声小 B. 传动效率高 C. 可产生自锁 D. 传动比大 2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。 A. 法面 B. 端面 C. 中间平面 3 蜗杆直径系数q＝。 A. q=d l/m B. q=d l m C. q=a/d l D. q=a/m 4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。 A. 提高 B. 减小 C. 不变 D. 增大也可能减小 z，则传动效率。 5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数 1 A. 提高 B. 降低 C. 不变 D. 提高，也可能降低 z，则滑动速度。 6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数 1 A. 增大 B. 减小 C. 不变 D. 增大也可能减小 z，则。 7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数 1 A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度 C. 有利于实现自锁 D. 有利于提高传动效率 8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。 A. 单头、小导程角 B. 单头、大导程角 C. 多头、小导程角 D. 多头、大导程角 9 蜗杆直径d1的标准化，是为了。 A. 有利于测量 B. 有利于蜗杆加工 C. 有利于实现自锁 D. 有利于蜗轮滚刀的标准化 10 蜗杆常用材料是。 A. 40Cr B. GCrl5 C. ZCuSnl0P1 D. LY12 11 蜗轮常用材料是。 A. 40Cr B．GCrl5 C. ZCuSnl0P1 D. LYl2 12 采用变位蜗杆传动时。 A. 仅对蜗杆进行变位 B. 仅对蜗轮进行变位 C. 同时对蜗杆与蜗轮进行变位 13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比。 A. 增大 B. 减小 C. 可能增大也可能减小。 14 蜗杆传动的当量摩擦系数f v随齿面相对滑动速度的增大而。 A. 增大 B. 减小 C. 不变 D. 可能增大也可能减小 15 提高蜗杆传动效率的最有效的方法是。 z C. 增大直径系数q D. 减小直径系 A. 增大模数m B. 增加蜗杆头数 1 蜗杆传动作业 姓名___ _______学号__________ 一 选择题 1 对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用 。 A. 较大的蜗杆直径系数 B. 较大的蜗杆分度圆导程角 C. 较小的模数 D. 较少的蜗杆头数 2 蜗杆传动中，是以蜗杆的 参数、蜗轮的 参数为标准值。 A. 端面 B. 轴向 C. 法向 3 蜗杆传动的正确啮合条件中，应除去 。 A. t21m m =a B. t21αα=a C. 21ββ= D. 21βγ=，螺旋相同 4 设计蜗杆传动时，通常选择蜗杆材料为 ，蜗轮材料为 ，以减小摩擦力。 A. 钢 B. 铸铁 C. 青铜 D. 非金属材料 5 闭式蜗杆传动失效的主要形式是 。 A. 点蚀 B. 胶合 C. 轮齿折断 D. 磨损 6 下列蜗杆副材料组合中，有 是错误或不恰当的。 序号 蜗杆 蜗轮 1 2 3 4 5 40Cr 表面淬火 18CrMnTi 渗碳淬火 45钢淬火 45钢调质 zCuSn5Pb5Zn5 ZCuA110Fe3 ZCuSn10Pb1 ZG340—640 HT250 HT150 A. 一组 B. 二组 C. 三组 D. 四组 E. 五组 7 在标准蜗轮传动中，蜗杆头数一定，加大蜗杆特性系数q 将使传动效率 。 A. 增加 B. 减小 C. 不变 D. 增加或减小 8 在蜗杆传动中，轮齿承载能力计算，主要是针对 来进行的。 A. 蜗杆齿面接触强度和蜗轮齿根弯曲强度 B. 蜗轮齿面接触强度和蜗杆齿根弯曲强度 C. 蜗杆齿面接触强度和蜗杆齿根弯曲强度 D. 蜗轮齿面接触强度和蜗轮齿根弯曲强度 9 对闭式蜗杆传动进行热平衡计算，其主要目的是。 A. 防止润滑油受热后外溢，造成环境污染 B. 防止润滑油温度过高使润滑条件恶化 C. 防止蜗轮材料在高温下力学性能下降 D. 防止蜗轮蜗杆发生热变形后正确啮合受到破坏 10 图11-1所示蜗杆传动简图中，图转向是正确的。 图11-1 11 与齿轮传动相比，不是蜗杆传动的优点。 A. 传动平稳，噪声小 B. 传动比可以很大 C. 可以自锁 D. 传动效率高 12 蜗杆直径系数q(或蜗杆分度圆直径1d)值的标准化，是为了。 A. 保证蜗杆有足够的刚度 B. 提高蜗杆传动的效率 C. 利于蜗轮滚刀的标准化 D. 便于蜗杆刀具的标准化 13 蜗杆传动变位前后，蜗轮的节圆直径。 A. 不变 B. 改变 C. 不一定改变 D. 是否改变由设计者确定 14 蜗轮轮缘与轮毂采用不同材料的目的是为了。 A. 加工方便 B. 提高精度 C. 节约有色金属 D. 减轻重量 15 已知图11-2中I轴的转向，欲提升重物W，则蜗杆螺旋线方向及蜗轮轮齿旋向应为。 A. 右、右 B. 右、左 C. 左、左 D. 左、右 蜗杆传动 一 选择题 (1) 对于传递动力的蜗杆传动，为了提高传动效率，在一定限速可采用 B 。 A. 较大的蜗杆直径系数 B. 较大的蜗杆分度圆导程角 C. 较小的模数 D. 较少的蜗杆头数 (2) 蜗杆传动中，是以蜗杆的 B 参数、蜗轮的 A 参数为标准值。 A. 端面 B. 轴向 C. 法向 (3) 蜗杆传动的正确啮合条件中，应除去 C 。 A. t21m m =a B. t21αα=a C. 21ββ= D. 21βγ=，螺旋相同 (4) 设计蜗杆传动时，通常选择蜗杆材料为 A ，蜗轮材料为 C ，以减小摩擦力。 A. 钢 B. 铸铁 C. 青铜 D. 非金属材料 (5) 闭式蜗杆传动失效的主要形式是 B 。 A. 点蚀 B. 胶合 C. 轮齿折断 D. 磨损 (7) 在标准蜗轮传动中，蜗杆头数一定，加大蜗杆特性系数q 将使传动效率 B 。 A. 增加 B. 减小 C. 不变 D. 增加或减小 (8) 在蜗杆传动中，对于滑动速度s m v s /4≥的重要传动，应该采用 D 作为蜗轮齿圈的材料。 A. HT200 B. 18CrMnTi 渗碳淬火 C. 45钢调质 D. ZCuSnl0Pb1 (9) 在蜗杆传动中，轮齿承载能力计算，主要是针对 D 来进行的。 A. 蜗杆齿面接触强度和蜗轮齿根弯曲强度 B. 蜗轮齿面接触强度和蜗杆齿根弯曲强度 C. 蜗杆齿面接触强度和蜗杆齿根弯曲强度 D. 蜗轮齿面接触强度和蜗轮齿根弯曲强度 (10) 对闭式蜗杆传动进行热平衡计算，其主要目的是 B 。 A. 防止润滑油受热后外溢，造成环境污染 B. 防止润滑油温度过高使润滑条件恶化 C. 防止蜗轮材料在高温下力学性能下降 D. 防止蜗轮蜗杆发生热变形后正确啮合受到破坏 (11) 图11-1所示蜗杆传动简图中，图 C 转向是正确的。 第七章 蜗杆传动 一、简答题： （1） 在材料铸铁或MPa b 300>σ的蜗轮齿面接触强度计算中，为什么许用应力与齿面相对滑动速 度有关？ （2） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？ （3） 闭式蜗杆传动为什么要进行热平衡计算？ （4） 蜗杆传动有哪些特点？应用于什么场合？ （5） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？ （6） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影 响？ （7） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？ （8） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？ （9） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚 度计算？许用应力如何确定？ （10） 蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？ 二、填空题： （1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生在 。 （2） 普通圆柱蜗杆传动变位的主要目的是 和 。 （3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上模数mm m 8=， 压力角020=α ，蜗杆为左旋，则蜗杆分度圆直径=1d mm ，传动中心距=a mm ，传动比=i 。蜗杆分度圆柱上的螺旋线角升γ =arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角β= 。 （4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度s v 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。 （5） 两轴交错角为0 90的蜗杆传动中，其正确的啮合条件是 ， 和 目录 一、课程设计任务书 (2) 二、传动方案 (3) 三、选择电动机 (3) 四、计算传动装置的总传动比及其分配各级传动比 (5) 五、传动装置的运动和动力参数 (5) 六、确定蜗杆的尺寸 (6) 七、减速器轴的设计计算 (9) 八、键联接的选择与验算 (17) 九、密封和润滑 (18) 十、铸铁减速器箱主要结构尺寸 (18) 十一、减速器附件的设计 (20) 十二、小结 (23) 十三、参考文献 (23) 一、课程设计任务书 2007—2008学年第 1 学期 机械工程学院（系、部）材料成型及控制工程专业 05-1 班级课程名称：机械设计 设计题目：蜗轮蜗杆传动减速器的设计 完成期限：自 2007年 12 月 31 日至 2008年 1 月 13 日共 2 周 指导教师（签字）：年月日 系（教研室）主任（签字）：年月日 二、传动方案 我选择蜗轮蜗杆传动作为转动装置，传动方案装置如下： 三、选择电动机 1、电动机的类型和结构形式 按工作要求和工作条件，选用选用笼型异步电动机，封闭式结构，电压380v， Y型。 2、电动机容量 工作机所需功率 w p KW Fv p w w 30 .1 96 .0 1000 5.2 500 1000 = ? ? = = η 根据带式运输机工作机的类型，可取工作机效率96 .0 = w η。 电动机输出功率 d p η w d p p= 传动装置的总效率 4 3 3 2 2 1 η η η η η? ? ? = 式中， 2 1 η η、…为从电动机至卷筒之间的各传动机构和轴承的效率。由表10-2 KW P w 3.1 = 习题与参考答案 一、选择题 1与齿轮传动相比较，不能作为蜗杆传动的优点。 A.传动平稳，噪声小 B.传动效率高 C.可产生自锁 D.传动比大 2阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。 A.法面 B.端面 C.中间平面 3蜗杆直径系数q＝。 A.q=d l/m B.q=d l m C.q=a/d l D.q=a/m 4在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。 A.提高 B.减小 C.不变 D.增大也可能减小 5在蜗杆传动中，当其他条件相同时，增加蜗杆头数 z，则传动效率。 1 A.提高 B.降低 C.不变 D.提高，也可能降低 6在蜗杆传动中，当其他条件相同时，增加蜗杆头数 z，则滑动速度。 1 A.增大 B.减小 C.不变 D.增大也可能减小 7在蜗杆传动中，当其他条件相同时，减少蜗杆头数 z，则。 1 A.有利于蜗杆加工 B.有利于提高蜗杆刚度 C.有利于实现自锁 D.有利于提高传动效率 8起吊重物用的手动蜗杆传动，宜采用的蜗杆。 A.单头、小导程角 B.单头、大导程角 C.多头、小导程角 D.多头、大导程角 9蜗杆直径d1的标准化，是为了。 A.有利于测量 B.有利于蜗杆加工 C.有利于实现自锁 D.有利于蜗轮滚刀的标准化 10蜗杆常用材料是。 A.40Cr B.GCrl5 C.ZCuSnl0P1 D.LY12 11蜗轮常用材料是。 A.40CrB．GCrl5 C.ZCuSnl0P1 D.LYl2 12采用变位蜗杆传动时。 A.仅对蜗杆进行变位 B.仅对蜗轮进行变位 C.同时对蜗杆与蜗轮进行变位 13采用变位前后中心距不变的蜗杆传动，则变位后使传动比。 A.增大 B.减小 第七章 蜗杆传动 （1） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？ （2） 闭式蜗杆传动为什么要进行热平衡计算？ （3） 蜗杆传动有哪些特点？应用于什么场合？ （4） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以 什么面定义标准模数？ （5） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、 啮合效率及尺寸有何影响？ （6） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？ （7） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影 响？ （8） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么 情况下需要进行蜗杆的刚度计算？许用应力如何确定？ （9） 蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？ 二、填空题： （1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生 在 。 （2） 普通圆柱蜗杆传动变位的主要目的是 和 。 （3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上 模数mm m 8=，压力角020=α，蜗杆为左旋，则蜗杆分度圆直径=1d mm ，传动中心距=a mm ，传动比=i 。蜗杆分度圆柱上的 螺旋线角升γ=arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角 β= 。 （4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度s v 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。 （5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是 ， 和 （等值同向）。 （6） 闭式蜗杆传动的功率损耗，一般包括三个部分： ， 和 。 （7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗 杆头数取=1z 。 （8） 阿基米德蜗杆传动在中间平面相当于 与 相啮合。 （9） 变位蜗杆传动只改变 的尺寸，而 尺寸不变。 （10） 在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z 和模数m 一定时， 增大直径系数q ，则蜗杆刚度 ；若增大导程角γ，则传动效率 。 （11） 蜗杆传动发热计算的目的是防止 而产生齿面 失效，热平衡计 算的条件是单位时间内 等于同时间内的 。 （12） 蜗杆传动设计中，通常选择蜗轮齿数262>z 是为了 ；802 十九蜗杆传动习题与参考答案 一、选择题 1 与齿轮传动相比较，不能作为蜗杆传动的优点。 A. 传动平稳，噪声小 B. 传动效率高 C. 可产生自锁 D. 传动比大 2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。 A. 法面 B. 端面 C. 中间平面 3 蜗杆直径系数q＝。 A. q=d l/m B. q=d l m C. q=a/d l D. q=a/m 4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。 A. 提高 B. 减小 C. 不变 D. 增大也可能减小 z，则传动效率。 5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数 1 A. 提高 B. 降低 C. 不变 D. 提高，也可能降低 z，则滑动速度。 6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数 1 A. 增大 B. 减小 C. 不变 D. 增大也可能减小 z，则。 7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数 1 A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度 C. 有利于实现自锁 D. 有利于提高传动效率 8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。 A. 单头、小导程角 B. 单头、大导程角 C. 多头、小导程角 D. 多头、大导程角 9 蜗杆直径d1的标准化，是为了。 A. 有利于测量 B. 有利于蜗杆加工 C. 有利于实现自锁 D. 有利于蜗轮滚刀的标准化 10 蜗杆常用材料是。 A. 40Cr B. GCrl5 C. ZCuSnl0P1 D. LY12 11 蜗轮常用材料是。 A. 40Cr B．GCrl5 C. ZCuSnl0P1 D. LYl2 12 采用变位蜗杆传动时。 A. 仅对蜗杆进行变位 B. 仅对蜗轮进行变位 蜗杆传动设计 蜗杆传动是在空间交错的两轴间传递运动和动力的一种传动，两轴线间的夹角可为任意值，常用的为90°。这种传动由于具有结构紧凑、传动比大、传动平稳以及在一定的条件下具有可靠的自锁性等优点，它广泛应用在机床、汽车、仪器、起重运输机械、冶金机械及其它机器或设备中。基本要求 1．熟练掌握蜗杆的传动特点、失效形式和计算准则； 2．熟练掌握蜗杆和蜗轮的结构特点； 3．掌握蜗杆传动的受力分析、滑动速度和效率； 4．掌握蜗杆传动的热平衡计算； 5．了解蜗杆传动的强度计算特点； 6．了解蜗杆的传动类型； 8.1.1 蜗轮蜗杆的形成 蜗杆蜗轮传动是由交错轴斜齿圆柱齿轮传动演变而来的。小齿轮的轮齿分度圆柱面上缠绕一周以上，这样的小齿轮外形像一根螺杆，称为蜗杆。大齿轮称为蜗轮。为了改善啮合状况，将蜗轮分度圆柱面的母线改为圆弧形，使之将蜗杆部分地包住，并用与蜗杆形状和参数相同的滚刀范成加工蜗轮，这样齿廓间为线接触，可传递较大的动力。 蜗杆蜗轮传动的特征： 其一，它是一种特殊的交错轴斜齿轮传动，交错角为∑＝90°，z1很少，一般z1＝1～4； 其二，它具有螺旋传动的某些特点，蜗杆相当于螺杆，蜗轮相当于螺母，蜗轮部分地包容蜗杆。 8.1.2 蜗杆传动的类型 按蜗杆形状的不同可分： 1．圆柱蜗杆传动-普通圆柱蜗杆（阿基米德蜗杆、渐开线蜗杆、法向直廓蜗杆、锥面包络蜗杆）和圆弧蜗杆 2．环面蜗杆传动 3．锥蜗杆传动 8.1.3 蜗杆传动的特点 传动比大，结构紧凑 传动平稳，无噪声 具有自锁性 传动效率较低，磨损较严重 蜗杆轴向力较大，致使轴承摩擦损失较大。 8.1.4 蜗杆传动的应用 由于蜗杆蜗轮传动具有以上特点，故常用于两轴交错、传动比较大、传递功率不太大或间歇工作的场合。当要求传递较大功率时，为提高传动效率，常取z1＝2-4。此外，由于当γ1较小时传动具有自锁性，故常用在卷扬机等起重机械中，起安全保护作用。它还广泛应用在机床、汽车、仪器、冶金机械及其它机器或设备中； 蜗杆传动由蜗杆相对于蜗轮的位置不同分为上置蜗杆和下置蜗杆传动。 8.2.1 普通圆柱蜗杆传动的基本参数及其选择 1 蜗杆传动 一 选择题 (1) 对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用 B 。 A. 较大的蜗杆直径系数 B. 较大的蜗杆分度圆导程角 C. 较小的模数 D. 较少的蜗杆头数(2) 蜗杆传动中，是以蜗杆的 B 参数、蜗轮的 A 参数为标准值。 A. 端面 B. 轴向 C. 法向(3) 蜗杆传动的正确啮合条件中，应除去 C 。 A. t2 1m m a B. t2 1 a C. 2 1 D. 2 1，螺旋相同(4) 设计蜗杆传动时，通常选择蜗杆材料为 A ，蜗轮材料为C ，以减小摩擦力。 A. 钢 B. 铸铁 C. 青铜 D. 非金属材料 (5) 闭式蜗杆传动失效的主要形式是 B 。 A. 点蚀 B. 胶合 C. 轮齿折断 D. 磨损 (7) 在标准蜗轮传动中，蜗杆头数一定，加大蜗杆特性系数q 将使传动效率 B 。 A. 增加 B. 减小 C. 不变 D. 增加或减小 (8) 在蜗杆传动中，对于滑动速度 s m v s /4的重要传动，应该采用 D 作为蜗轮齿圈的材料。 A. HT200 B. 18CrMnTi 渗碳淬火 C. 45钢调质 D. ZCuSnl0Pb1 (9) 在蜗杆传动中，轮齿承载能力计算，主要是针对 D 来进行的。 A. 蜗杆齿面接触强度和蜗轮齿根弯曲强度 B. 蜗轮齿面接触强度和蜗杆齿根弯曲强度 C. 蜗杆齿面接触强度和蜗杆齿根弯曲强度 D. 蜗轮齿面接触强度和蜗轮齿根弯曲强度(10) 对闭式蜗杆传动进行热平衡计算，其主要目的是 B 。 A. 防止润滑油受热后外溢，造成环境污染 B. 防止润滑油温度过高使润滑条件恶化 C. 防止蜗轮材料在高温下力学性能下降 D. 防止蜗轮蜗杆发生热变形后正确啮合受到破坏(11) 图11-1所示蜗杆传动简图中，图 C 转向是正确的。 蜗杆传动习题与参考答案 一、选择题 1 与齿轮传动相比较, 不能作为蜗杆传动的优点。 A、传动平稳,噪声小 B、传动效率高 C、可产生自锁Ｄ、传动比大 2 阿基米德圆柱蜗杆与蜗轮传动的模数,应符合标准值。 Ａ、法面 B、端面C、中间平面 3 蜗杆直径系数q＝。 A、ｑ=dｌ/mＢ、ｑ=d l m C、q=ａ/ｄl D、ｑ=ａ/ｍ 4 在蜗杆传动中,当其她条件相同时,增加蜗杆直径系数q,将使传动效率。 A、提高 B、减小 C. 不变 D、增大也可能减小 z,则传动效率。 5 在蜗杆传动中,当其她条件相同时,增加蜗杆头数 1 Ａ、提高 B、降低Ｃ、不变 D、提高,也可能降低 z,则滑动速度。 6 在蜗杆传动中,当其她条件相同时,增加蜗杆头数 1 A、增大 B、减小Ｃ、不变 D. 增大也可能减小 z,则。 7 在蜗杆传动中,当其她条件相同时,减少蜗杆头数 1 A、有利于蜗杆加工 B. 有利于提高蜗杆刚度Ｃ、有利于实现自锁D、有利于提高传动效率 8 起吊重物用的手动蜗杆传动,宜采用的蜗杆。 A. 单头、小导程角Ｂ、单头、大导程角 C、多头、小导程角D、多头、大导程角 9 蜗杆直径ｄ1的标准化,就是为了。 A、有利于测量 B、有利于蜗杆加工 C. 有利于实现自锁Ｄ、有利于蜗轮滚刀的标准化 １0 蜗杆常用材料就是。 Ａ、４0Cr B、ＧＣrl5 Ｃ、 ZCuSｎl0Ｐ１ D. ＬY１2 １1 蜗轮常用材料就是。 A、 40Cr B.ＧＣrl5 C、 ZＣuＳｎl0Ｐ1 D、 LYｌ2 12 采用变位蜗杆传动时。 Ａ、仅对蜗杆进行变位 B、仅对蜗轮进行变位 C. 同时对蜗杆与蜗轮进行变位 13 采用变位前后中心距不变的蜗杆传动,则变位后使传动比。 A、增大 B、减小 C、可能增大也可能减小。 1４蜗杆传动的当量摩擦系数f v随齿面相对滑动速度的增大而。 A、增大 B、减小 C. 不变Ｄ. 可能增大也可能减小 15 提高蜗杆传动效率的最有效的方法就是。 zＣ、增大直径系数qＤ、减小直径 A、增大模数m B、增加蜗杆头数 1 系数ｑ 16 闭式蜗杆传动的主要失效形式就是。 目录 第一章总论............................................. 错误!未定义书签。 一、机械设计课程设计的内容........................... 错误!未定义书签。 二、设计任务......................................... 错误!未定义书签。 三、设计要求......................................... 错误!未定义书签。第二章机械传动装置总体设计............................. 错误!未定义书签。 一、电动机的选择..................................... 错误!未定义书签。 二、传动比及其分配................................... 错误!未定义书签。 三、校核转速......................................... 错误!未定义书签。 四、传动装置各参数的计算............................. 错误!未定义书签。第三章传动零件—蜗杆蜗轮传动的设计计算................. 错误!未定义书签。 一、蜗轮蜗杆材料及类型选择........................... 错误!未定义书签。 二、设计计算......................................... 错误!未定义书签。第四章轴的结构设计及计算............................... 错误!未定义书签。 一、安装蜗轮的轴设计计算............................. 错误!未定义书签。 二、蜗杆轴设计计算................................... 错误!未定义书签。第五章滚动轴承计算..................................... 错误!未定义书签。 一、安装蜗轮的轴的轴承计算........................... 错误!未定义书签。 二、蜗杆轴轴承的校核................................. 错误!未定义书签。第六章键的选择计算..................................... 错误!未定义书签。第七章联轴器........................................... 错误!未定义书签。第八章润滑及密封说明................................... 错误!未定义书签。第九章拆装和调整的说明................................. 错误!未定义书签。第十章减速箱体的附件说明............................... 错误!未定义书签。课程设计小结............................................. 错误!未定义书签。参考文献................................................. 错误!未定义书签。 7 蜗杆传动 应用和类型 传动的特点和应用 组成：蜗杆、蜗轮（一般蜗杆为主动件，蜗轮为从动件） 作用：传递空间交错的两轴之间的运动和动力。通常Σ=90° 应用：用在机床、汽车、仪器、起重运输机械、冶金机械以及其他机械制造工业中。最大传递功率为750Kw，通常用在50Kw以下。 1）、传动比大。单级时i=5~80，一般为i=15~50，分度传动时i可达到1000，结构紧凑。 2）、传动平稳、噪声小。 3）、自锁性，当蜗杆导程角小于齿轮间的当量摩擦角时，可实现自锁。 4）、蜗杆传动效率较低，其齿面间相对滑动速度大，齿面磨损严重。 5）、蜗轮的造价较高。为降低摩擦，减小磨损，提高齿面抗胶合能力，蜗轮常用贵重的铜合金制造。 7.1.2 蜗杆传动的类型 照蜗杆的形状不同分为：圆柱蜗杆传动(a)、环面蜗杆传动(b)、锥面蜗杆传动(c)。 （a）圆柱蜗杆传动 （c）锥面蜗杆传动 图7-1 蜗杆传动的类型 、圆柱蜗杆传动 右旋之分。螺杆的常用齿数（头数）z1=1~4，头数越多，传动效率越高。蜗杆加工由于安装位置不同，产生的螺旋面在相对剖面内的齿廓曲线形状不同。）、阿基米德蜗杆（ZA蜗杆） 米德蜗杆是齿面为阿基米德螺旋面的圆柱蜗杆。通常是在车床上用刃角α0=20°的车刀车制而成，切削刃平面通过蜗杆曲线，端面齿廓为阿基米德螺旋线 、缺点：蜗杆车制简单，精度和表面质量不高，传动精度和传动效率低。头数不宜过多。 用：头数较少，载荷较小，低速或不太重要的场合。 图7-2 阿基米德蜗杆 2）、法向直廓蜗杆（ZN蜗杆） 杆加工时，常将车刀的切削刃置于齿槽中线（或 法向剖面内，端面齿廓为延伸渐开线。 点：常用端铣刀或小直径盘铣刀切制，加工简便，利于加工多头蜗杆，可以用砂轮磨齿，加工精度和表面质量较高。：用于机场的多头精密蜗杆传动。 ）、渐开线蜗杆（ZI蜗杆） 杆是齿面为渐开线螺旋面的圆柱蜗杆。用车刀加工时，刀具切削刃平面与基圆相切，端面齿廓为渐开线。 缺点：可以用单面砂轮磨齿，制造精度、表面质量、传动精度及传动效率较高。 用：用于成批生产和大功率、高速、精密传动，故最常用。 、环面蜗杆传动特点： （1）、齿轮表面有较好的油膜形成条件，抗胶合的承载能力和效率都较高； （2）、同时接触的齿数较多，承载能力为圆柱蜗杆传动的1.5~4倍； （3）、制造和安装较复杂，对精度要求高； （4）、需要考虑冷却的方式。 、锥面蜗杆传动 数多，重合度大，传动平稳，承载能力强； （2）、蜗轮用淬火钢制造，节约有色金属。 机械设计基础2练习题--蜗杆传动 机械设计基础2练习题 一、选择填空题 1 对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用。 较大的蜗杆直径系数较大的蜗杆导程角较小的模数较少的蜗杆头数 2 蜗杆传动中，是以蜗杆的参数、蜗轮的参数为标准值。端面轴向法向 3 蜗杆传动中，通常选择蜗杆材料为，蜗轮材料为。钢铸铁青铜非金属材料 4 为限制蜗轮滚刀的数目，有利于滚刀标准化，规定为标准值。 蜗轮齿数蜗轮分度圆直径蜗杆头数蜗杆分度圆直径 5蜗杆传动的失效形式与齿轮传动相类似，其中最易发生。点蚀与磨损胶合与磨损轮齿折断与塑性变形 6 在标准蜗杆传动中，蜗杆头数一定，增大蜗杆直径系数q，将使传动效率。增加减小不变 7 为提高蜗杆刚度，应。 增大蜗杆直径系数采用合金钢作蜗杆材料增加蜗杆硬度 8 蜗杆传动中，对于滑动速度大于4m/s的重要传动，应该采用作为蜗轮齿圈的材料。 HT200 18CrMnTi 45钢 ZCuSn10Pb1 9 在蜗杆传动中，轮齿承载能力计算，主要针对来进行。蜗杆齿面接触强度和蜗轮齿根弯曲强度蜗轮齿面接触强度和蜗杆齿根弯曲强度蜗杆齿面接触强度和蜗杆齿根弯曲强度蜗轮齿面接触强度和蜗轮齿根弯曲强度 10 对闭式蜗杆传动进行热平衡计算，其目的是。防止润滑油受热后外溢，造成环境污染防止润滑油温度过高使润滑条件恶化防止蜗轮材料在高温下力学性能下降防止蜗轮蜗杆发生热变形后正确啮合受到破坏 11 一普通蜗杆传动，已知蜗杆头数Z1=2，模数m=4mm，蜗轮分度圆直径d2=120mm，中心距a=80mm，则蜗轮分度圆螺旋角= 。 12 蜗杆传动中，若传动比为i，蜗杆转矩T1，传动效率为η，则蜗轮轴上的转矩T2= 。 1 机械设计基础2练习题 二、分析计算题 1 图示传动系统中，1、5为蜗杆，2、6为蜗轮，3、4为斜齿圆柱齿轮，7、8为直齿圆锥齿轮。已知蜗杆1为主动，要求输出齿轮8的回转方向如图所示。试确定： 齿轮传动、蜗杆传动 一．判断题 1．齿面塑性流动在主动轮节线附近形成凹槽。（） 2．开式齿轮传动通常不会发生点蚀现象。（） 3．齿宽系数Φd是齿宽b与齿轮直径d2比值。（） 4．直齿圆锥齿轮传动以大端参数为标准值，因此在强度计算时以大端为准。（） 5．多头蜗杆主要用于传动比大，要求效率高的场合。（） 6．蜗杆直径系数q=d1/m，因和均为标准值，故q一定为整数。（） 7．齿形系数Y Fa随着模数m的增大而增大。（） 8．单头蜗杆头数少、效率低、发热多。（） 9．齿面塑性流动在从动轮节线附近形成凸脊。（） 10．在齿轮传动中，当功率P、转速n一定时，分度圆直径d越大，圆周力F t越小（） 11．蜗杆传动设计时，通常只计算蜗杆的强度，而不考虑蜗轮的强度。（） 12．对每一标准模数，蜗杆的分度圆直径 d1的数目是唯一的。（） 二．填空题 1．实现两交叉（或相交）轴间的传动可以采用 等传动。 2．称为蜗杆的直径系数。 3．齿轮传动的失效形式有齿面损伤。齿面损伤又有、和等。 4．齿轮齿面塑性流动在主动轮节线附近形成；在从动轮上节线形成。 5．在蜗杆传动中要进行温度计算是考虑到。 三．单项选择题 1．在一个传递动力的蜗杆传动中，如果模数m已经确定，在选配蜗杆直径系数q时选取了较大的数值是由于（）。 (a)为了提高蜗杆传动的啮合效率； (b)提高蜗杆的强度和刚度； (c)考虑到蜗杆的转速高； (d)考虑到蜗轮转速低； 2．为了提高齿轮传动的抗点蚀的能力，可考虑采用（）方法。 (a)降低齿面硬度(b)加大传动中心距 (c)减少齿轮齿数，增大模数 (d)提高齿面硬度 3．齿轮传动中，为改善偏载现象，以使载荷沿齿向分布均匀，可以要取（ ）。 (a)变齿轮的材料 (b)增大齿轮宽度 (c)增大模数 (d)齿侧修形 4．下列圆锥齿轮传动的传动比的计算公式中，其中（ ）是不正确的。 (a)12d d i = (b)1 2sin sin δδ=i (c)12Z Z i = (d)12cos cos δδ=i 5．下列求蜗杆分度圆上螺旋升角（导程角）的公式中，（ ）式是正确的。 (a)q Z tg 1=λ (b) 1Z q tg =λ (c) 11ud m Z tg =λ (d) 1 1d mZ tg πλ= 四． 综合题 1．图示为一传动装置，蜗杆为主动，通过蜗轮再带动一对直齿园锥齿轮传动, 被动锥齿轮转向如图所示。试求： （1）为使Ⅱ轴上所受轴向力较小，在图上标出蜗杆、蜗轮的旋向； 。 习题及参考答案 一、选择题 1 及齿轮传动相比较，不能作为蜗杆传动的优点。 A. 传动平稳，噪声小 B. 传动效率高 C. 可产生自锁 D. 传动比大 2 阿基米德圆柱蜗杆及蜗轮传动的模数，应符合标准值。 A. 法面 B. 端面 C. 中间平面 3 蜗杆直径系数q＝。 A. q=d l/m B. q=d l m C. q=a/d l D. q=a/m 4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。 A. 提高 B. 减小 C. 不变 D. 增大也可能减小 z，则传动效率。 5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数 1 A. 提高 B. 降低 C. 不变 D. 提高，也可能降低 z，则滑动速度。 6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数 1 A. 增大 B. 减小 C. 不变 D. 增大也可能减小 z，则。 7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数 1 A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度 C. 有利于实现自锁 D. 有利于提高传动效率 8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。 A. 单头、小导程角 B. 单头、大导程角 C. 多头、小导程角 D. 多头、大导程角 9 蜗杆直径d1的标准化，是为了。 A. 有利于测量 B. 有利于蜗杆加工 C. 有利于实现自锁 D. 有利于蜗轮滚刀的标准化 10 蜗杆常用材料是。 A. 40Cr B. GCrl5 C. ZCuSnl0P1 D. L Y12 11 蜗轮常用材料是。 A. 40Cr B．GCrl5 C. ZCuSnl0P1 D. L Yl2 12 采用变位蜗杆传动时。 A. 仅对蜗杆进行变位 B. 仅对蜗轮进行变位 蜗杆传动及其设计 一、填空题 1．阿基米德蜗杆传动的正确啮合条件是：蜗杆的轴向模数应等于蜗轮的，蜗杆应等于蜗轮的端面压力角，蜗杆分度圆导程角应等于蜗轮分度圆角，且两者旋向。 2．蜗杆传动的主要失效形式是、和磨损。 3．其他条件相同时，若增加蜗杆头数，则滑动速度。 4．蜗杆传动的油温最高不应超过。 5．在蜗杆传动中，蜗杆头数越少，则传动的效率越，自锁性越。一般蜗杆头数常取。 6．蜗杆传动的滑动速度越大，所选润滑油的粘度值应越。 7．蜗轮蜗杆传动的正确啮合条件为。 二、选择题 1．一般中速中载条件下，蜗轮齿圈常用材料： A.碳钢 B.合金钢 C.青铜 D.铸铁 2．为提高蜗杆传动效率，在润滑保证下，最有效的措施是： A.单头蜗杆 B.多头蜗杆 C.大直径系数蜗杆 D.提高蜗杆转速 3．在蜗杆传动中通常为主动件： A.蜗杆 B.蜗轮 C.蜗杆或蜗轮都可以 4．在蜗杆传动中，应用比较广泛的是： A.圆柱蜗杆 B.环面蜗杆 C.锥蜗杆 5．在蜗杆传动中，当需要自锁时，应使蜗杆导程角当量摩擦角： A.大于 B.小于 C.等于 6．计算蜗杆传动的传动比时，公式是错误的： A. i=w1/w2 B. i=n1/n2 C. i=d1/d2 C. i=z2/z1 7．蜗杆传动的总效率,主要取决于时的效率。 A.轴承摩擦损耗; B.啮合摩擦损耗; C.加装风扇损耗; D.溅油损耗。 8．蜗轮蜗杆传动正确啮合条件中，蜗杆导程角与蜗轮分度圆柱螺旋角关系为。 A.大小相等且方向相同 B.大小相等且方向相反 C.都可以 9．蜗轮蜗杆传动中，将蜗杆分度圆直径标准化是为了。 1）中心距标准化2）减少蜗轮滚刀3）提高效率40保证蜗杆刚度 10．蜗杆蜗轮传动中，蜗轮的螺旋角β2 蜗杆的分度圆柱导程角γ。 1）大于2）小于3）等于 11．普通圆柱蜗杆传动中，在螺旋线的法截面上具有直线齿廓。 A、阿基米德蜗杆 B、渐开线蜗杆 C、延伸渐开线蜗杆蜗杆传动习题
