医用气动物流传输系统
一、基本认识
1功能定义：用于医院内部各种日常医用物品的自动化快速传递。
2工作原理：用传输管道将医院各科室、护士站、手术室、中心药房、检验科等等工作点连接起来。以压缩空气为动力，借助机电技术和计算机控制技术，通过网络管理和全程监控，利用管道将载有物品的传输瓶输送到目的地。
3在做气动物流系统的公司：国内品牌有：三维。国外品牌有：德国Siemens、瑞士Swisslog、奥地利Sumetzberger、德国Aerocom、荷兰Telcom等。
二、医院应用气动物流系统的价值
1提高效率。与人工物品传送相比，更卫生、更安全、更快捷。物流传输系统可24小时连续不间断工作。医院物品流转的速度加快了，也无形中使医院各部门的工作效率都得到了不同程度的提高。
2赢得时间。在医院“时间就是生命”。高效的气动物流系统取代了低效率的人工劳动。
节约了物品运送的时间，检验标本、抢救药品、血液等物品的快速传输也为患者抢救赢得了时间。
3降低差错。传统的物流模式，是由专门的勤工承担物流传递工作。由于勤工知识层次普遍较低，无法理解众多专业问题，从而导致一系列差错，包括送错目的地，没有及时送达，没有及时分类导致延误等等。物流传输系统由于减少了中间环节，沟通直接，可以大大降低差错。
4控制成本。物流传输系统的使用，首先可以大大节约医院在物流方面耗费的人力资源成本。应用物流传输系统后可以在一定程度上减轻电梯的工作量，节省电费。使用物流传输系统后，可以降低二级库存量，从而降低库存成本。
5优化流程。一是优化了物品递送流程,变得更直接、更快捷、更方便；二是优化了抢救绿色通道的流程，变得更为顺畅；三是优化了门诊工作流程，可以在专科诊区内完成抽血送标本等工作，无需病人多处跑动，也理顺了院内秩序；四是优化了感染性疾病科等部门的物品转运方式，减少了院内感染，改变了原有烦琐了流程；五是优化了标本及无菌物品的运送方式，减少了污染；六是优化了垂直交通运行的内容构成，降低了对垂直交通的压力。
6提升管理。物流方式的改变带来了医院运行一系列的变革，有利于提高医院整体运营管理水平和医院整体运营效益。同时医院物流传输系统也是医院后勤保障信息化、智能化的重要体现和保障，是数字化创造价值的重要例证。
三、医用物流系统种类
气动物流传输系统
医用气动物流传输系统一般由收发工作站、管道换向器、风向切换器、传输瓶、物流管道、空气压缩机、中心控制设备、控制网络等设备构成。
医用气动物流传输系统的最大子系统数量一般不低于5个，单个子系统最大可连接的收发工作站数量一般不低于30个；传输瓶一次可装载传输物品的最大重量为5千克；传输瓶在管道里的传输速度高速可达5-8米/秒、低速为2.5-3米/秒；低速一般用于传输血浆和玻璃制品等易碎物品。传输瓶满负荷最大传输距离横向可达1800米；纵向可达120米；智能传输瓶，具备自动返回功能；收发站、换向器控制器均装有嵌入式故障诊断软件。传输瓶发送遇忙可自动排队等候，一般均具备优先发送功能。
系统启动与停止采用缓冲技术，可实现传输瓶无振动、无颠簸、平稳接收。
在物流产品中气动物流传输系统一般用于运输相对重量轻、体积小的物品，其特点是造价低、速度快、噪音小、运输距离长、方便清洁、使用频率高、占用空间小、普及率高等，气动物流传输系统的应用可以解决医院主要的并且是大量而琐碎的物流传输问题。
轨道式物流传输系统
轨道式物流传输系统是指在计算机控制下，利用智能轨道载物小车在专用轨道上传输物品的系统。
轨道式物流传输系统发明和应用已近四十年历史，其主要优势包括可以用来装载重量相对较重和体积较大的物品，一般装载重量可达10-30公斤，对于运输医院输液、批量的检验标本、供应室的物品等具有优势，当然一般的物品也能够传输。该系统相对传输速度较慢、造价较高。
轨道式物流传输系统一般由收发工作站、智能轨道载物小车、物流轨道、轨道转轨器、自动隔离门、中心控制设备、控制网络等设备构成。
智能轨道载物小车是轨道式物流传输系统的传输载体用于装载物品。材料一般为铝质或ABS，上部都装有扣盖，扣盖的两侧装有锁定扣盖的安全锁，小车内置有无线射频智能控制器，实时与中心控制通讯。
轨道式物流传输系统传输方式一般为单轨双向传输；系统最大收发工作站数量最多一般可达512站；物流轨道为专用铝合金轨道，小车行走速度一般为横向 0.6米/秒，纵向0.4米/秒；小车行走过程中无噪音、无振动、行走平稳，血液标本传送前后指标相同。系统具备可扩展性，满足用户未来增加车站数量的要求，具有故障自动诊断、自动排除功能和故障恢复能力等，易于管理。
AGV自动导引车传输系统
AGV是自动导引运输车（Automated Guided Vehicle）的英文缩写。AGV自动导引车传输系统（AGVS）又称无轨柔性传输系统、自动导车载物系统，是指在计算机和无线局域网络的控制下的无人驾驶自动导引运输车，经磁、激光等导向装置引导并沿程序设定路径运行并停靠到指定地点，完成一系列物品移载、搬运等作业功能，从而实现医院物品传输。它为现代制造业物流提供了一种高度柔性化和自动化的运输方式。主要用于取代劳动密集型的手推车，运送病人餐食、衣物、医院垃圾、批量的供应室消毒物品等，能实现楼宇间和楼层间的传送，国内尚未见医院使用该技术的案例。
AGV自动导引车传输系统的主要特点：以电池为动力，可实现无人驾驶的运输作业，运行路径和目的地可以由管理程序控制，机动能力强；工位识别能力和定位精度高；导引车的载物平台可以采用不同的安装结构和装卸方式，医院不锈钢推车可根据各种不同的传输用途进行设计制作；可装备多种声光报警系统，具有避免相互碰撞的自控能力；无需铺设轨道等固定装置，不受场地、道路和空间的限制，设置柔性强；与其他物料输送方式相比，初期投资较大；AGV传输系统在医院的优势还在于可传输重达400KG以上的物品。AGV载重量可以根据需要设计，非常灵活，在工业领域4吨以下的比较常见，但也可以看到能够载重100吨的自动导引车。
AGV自动导引车传输系统一般由自动导车、各种不同设计的推车、工作站、中央控制系统、通讯单元、通讯收发网构成。自动导向运载车是一种提升型运载车，行驶速度为最大每秒1米，最小每分钟0.1米。运载车用于运载不同类型的推车。
高架单轨推车传输系统
高架单轨推车传输系统是指在计算机控制下，利用智能滑动吊架悬吊推车在专用轨道上传输物品的系统。通常应用在大型医院或特大型医院，利用服务通道（如地下通道），实现推车（如餐车、被服车等）的快速，高效的长距离输送。工作原理与轨道式物流传输系统类似，由于传输的物体较大、重量较重，因此轨道一般为钢质轨道，不设换轨器。该系统目前在医院使用还较少，国内尚未见到案例。
四、销售前景分析
现阶段我国大部分医院物流发展的现状大都是专职递送队伍＋手推车+多部电梯，这样的物流传输方式有着明显的弊端。经过“非典”后，越来越多的医院认识到传统的物流传输方式已经落后。“医用气动物流传输系统”等为代表的医院物流传输系统开始越来越多地在医院装备。
世界发达国家和地区的医院引入物流传输系统较早，并且应用领域广泛，种类齐全。比如美国、德国、日本等的中型以上医院大都装备了物流传输系统。截止上世纪末欧洲就有超过一万套物流传输系统在使用，日本有三千家以上的医院装备有物流传输系统。其中轨道式物流传输系统和AGV自动导车系统近十多年来在医院的应用逐渐增多，欧美、日本、台湾等地的医院均可见到，仅Swisslog一个品牌的轨道式物流传输系统全球使用的医院就已达数百家。我国医疗卫生系统引入物流传输系统相对较晚，直到上世纪八十年代末才从国外引进，当时引进的医用气动物流传输系统只在深圳市人民医院一家医院试运行。由于当时在技术、人员等诸多问题上存在着不足，该系统并未能在中国市场上迅速地开拓出一片天地。近年来虽然在医院改扩建过程中，运用的单位越来越多。医院建立物流传输系统的好处显而易见。现代化的物流传输系统已经成为国外密集型现代化医院所广泛采用的工具。选择适合我国国情和医院实际的医院物流传输系统, 可以提高工作效率，减低综合成本, 提高医院竞争力, 提高医院整体运营效益，其推广应用价值是十分明显的。
我国现在每年都将有300到400家医院新建，用瑞士Swisslog物流系统的占三成到四成，也就意味着每年我们将有100多个工程项目。而且现在医院的高层多数在国外留学过，深刻了解气动物流系统在医院的应用价值，向他们推广相对容易些。预计随着物流传输系统相关知识的普及、医院改扩建热潮的到来以及现代医院管理的内在要求，我们的销售前景将会很好。

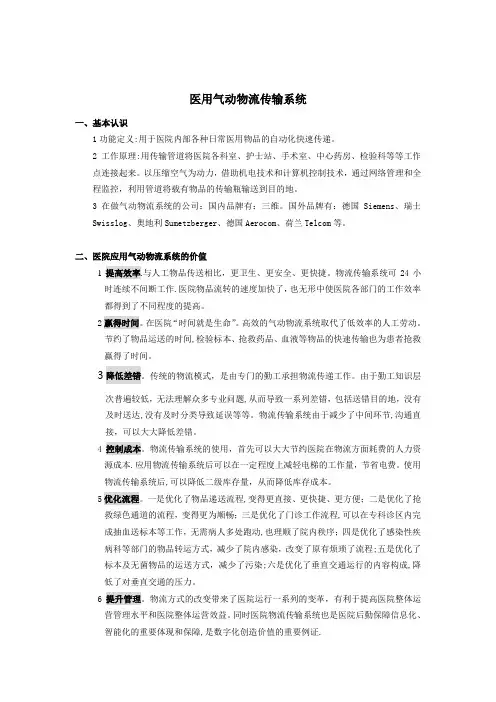

医用气动物流传输系统 一、基本认识 1功能定义：用于医院内部各种日常医用物品的自动化快速传递。 2工作原理：用传输管道将医院各科室、护士站、手术室、中心药房、检验科等等工作点连接起来。以压缩空气为动力，借助机电技术和计算机控制技术，通过网络管理和全程监控，利用管道将载有物品的传输瓶输送到目的地。 3在做气动物流系统的公司：国内品牌有：三维。国外品牌有：德国Siemens、瑞士Swisslog、奥地利Sumetzberger、德国Aerocom、荷兰Telcom等。 二、医院应用气动物流系统的价值 1提高效率。与人工物品传送相比，更卫生、更安全、更快捷。物流传输系统可24小时连续不间断工作。医院物品流转的速度加快了，也无形中使医院各部门的工作效率都得到了不同程度的提高。 2赢得时间。在医院“时间就是生命”。高效的气动物流系统取代了低效率的人工劳动。 节约了物品运送的时间，检验标本、抢救药品、血液等物品的快速传输也为患者抢救赢得了时间。 3降低差错。传统的物流模式，是由专门的勤工承担物流传递工作。由于勤工知识层次普遍较低，无法理解众多专业问题，从而导致一系列差错，包括送错目的地，没有及时送达，没有及时分类导致延误等等。物流传输系统由于减少了中间环节，沟通直接，可以大大降低差错。 4控制成本。物流传输系统的使用，首先可以大大节约医院在物流方面耗费的人力资源成本。应用物流传输系统后可以在一定程度上减轻电梯的工作量，节省电费。使用物流传输系统后，可以降低二级库存量，从而降低库存成本。 5优化流程。一是优化了物品递送流程,变得更直接、更快捷、更方便；二是优化了抢救绿色通道的流程，变得更为顺畅；三是优化了门诊工作流程，可以在专科诊区内完成抽血送标本等工作，无需病人多处跑动，也理顺了院内秩序；四是优化了感染性疾病科等部门的物品转运方式，减少了院内感染，改变了原有烦琐了流程；五是优化了标本及无菌物品的运送方式，减少了污染；六是优化了垂直交通运行的内容构成，降低了对垂直交通的压力。 6提升管理。物流方式的改变带来了医院运行一系列的变革，有利于提高医院整体运营管理水平和医院整体运营效益。同时医院物流传输系统也是医院后勤保障信息化、智能化的重要体现和保障，是数字化创造价值的重要例证。

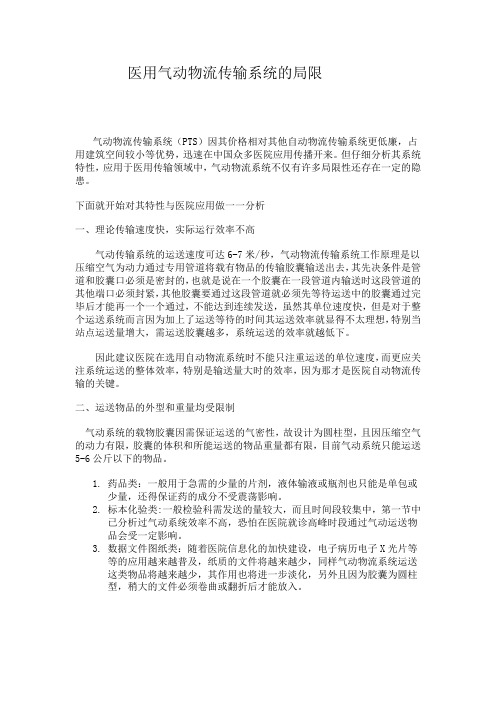

医用气动物流传输系统的局限 气动物流传输系统（PTS）因其价格相对其他自动物流传输系统更低廉，占用建筑空间较小等优势，迅速在中国众多医院应用传播开来。但仔细分析其系统特性，应用于医用传输领域中，气动物流系统不仅有许多局限性还存在一定的隐患。 下面就开始对其特性与医院应用做一一分析 一、理论传输速度快，实际运行效率不高 气动传输系统的运送速度可达6-7米/秒，气动物流传输系统工作原理是以压缩空气为动力通过专用管道将载有物品的传输胶囊输送出去，其先决条件是管道和胶囊口必须是密封的，也就是说在一个胶囊在一段管道内输送时这段管道的其他端口必须封紧，其他胶囊要通过这段管道就必须先等待运送中的胶囊通过完毕后才能再一个一个通过，不能达到连续发送，虽然其单位速度快，但是对于整个运送系统而言因为加上了运送等待的时间其运送效率就显得不太理想，特别当站点运送量增大，需运送胶囊越多，系统运送的效率就越低下。 因此建议医院在选用自动物流系统时不能只注重运送的单位速度，而更应关注系统运送的整体效率，特别是输送量大时的效率，因为那才是医院自动物流传输的关键。 二、运送物品的外型和重量均受限制 气动系统的载物胶囊因需保证运送的气密性，故设计为圆柱型，且因压缩空气的动力有限，胶囊的体积和所能运送的物品重量都有限，目前气动系统只能运送5-6公斤以下的物品。 1.药品类：一般用于急需的少量的片剂，液体输液或瓶剂也只能是单包或 少量，还得保证药的成分不受震荡影响。 2.标本化验类:一般检验科需发送的量较大，而且时间段较集中，第一节中 已分析过气动系统效率不高，恐怕在医院就诊高峰时段通过气动运送物 品会受一定影响。 3.数据文件图纸类：随着医院信息化的加快建设，电子病历电子X光片等 等的应用越来越普及，纸质的文件将越来越少，同样气动物流系统运送 这类物品将越来越少，其作用也将进一步淡化，另外且因为胶囊为圆柱 型，稍大的文件必须卷曲或翻折后才能放入。
目录 第一章 4.1 课程设计任务书 一、设计目的：通过物流系统规划与设计所学的知识的综合应用， 培养学生分析问题和解决问题的实际能力。 二、设计要求： 1.熟悉、掌握物流系统设计的各种理论和方法 2.根据个人对问题的不同理解，分组完成配送中心课程设计。 3.考核方式以百分制计，平时成绩30%，设计报告占70%。 三、设计内容： 1．配送中心选址：应用精确重心法、交叉中值法或其它方法对配送中心进行选址。 2．总体布局设计：在已确定的生产单位的基础上，根据已给资料设立相应的职能部门，并绘制企业的组织结构图及平面布置图。 3．作业流程设计：根据所提供的资料对配送中心作业流程进行分析，
对配送中心内部作业流程进行合理规划，绘制各作业区流程图和平面布置图。 4．配送线路选择与优化：基于成本最优，对拟定的配送线路进行合理规划。 四、设计资料： （一）客户资料： 某配送中心拟向城市内10个零售商提供配送服务。零售商的需求、空间位置及交通图如下表、图所示。 配送要求：配送中心拥有5吨、2吨两种车型的货柜车，配送的经济里程为30公里。 表1 客户的位置坐标
城市交通图为井字型道路. 3 6 9 12 15 18 图1 道路交通图 （二）配送中心资料： 1．公司业务： 公司主要经营家电产品、日用化工产品、食品以及常用医药产品。其中：家电产品、日用化工产品为常温保管；食品为冷藏保管；常用医药产品为低温保管。 2．配送中心外围规划： 配送中心库区总体呈长方形，南北方向长200米，宽72米。主体建筑物是高站台、大跨度的单层建筑物，为充分利用理货区上方的空间，配送中心局部为2层建筑物。站台高出道路1米，宽5米，长100米，可同时停靠20辆货车，上方装有悬挑的钢结构雨阳蓬。3．配送中心内部布局： 配送中心作业分区：
物流系统规划试卷一 班级：姓名：学号：评分人： 得分一二三四五总得分 一、判断题（每个1分，共20分） 1.物流系统构成要素不存在"效益悖反现象"。（F ） 2.物流组织机构有非正式物流组织、半正式物流组织、正式的物流组织三种可供选择的组织。（T ） 3.物流服务管理的目的就是实现高质量的顾客服务，可以不考虑成本。（F ） 4.配送中心作业区域布置形式中的直线式，适用于作业流程简单，规模较大的企业配送中心。（T ） 5.对于一个物流管理信息系统而言，新系统逻辑方案的提出是系统设计阶段要完成的工作。（ F ） 6.从生产经营过程来看，物流系统包括三个方面：供应物流、在制品物流以及分销物流。（T ） 7.无论是宏观物流还是微观物流，物流系统规划实施的主体是政府。( F ) 8.物流园区按服务对象，可分为为生产企业服务的物流园区、为商业零售业服务的物流园区、面向全社会的社会型物流园区。（T ） 9.所谓运输，是指通过一定的运输系统实现人和物在一定空间内的位移的过程。（T ） 10.供应链设计首先要分析企业现状，之后分析市场竞争环境。（F ）
11.通过提供资源、能源、机具、劳动力、劳动手段等，对某一系统发生作用，这一作用被称为外部环境对物流系统的输出。（ F ） 12.物流基础设施平台规划工作分为概念规划与详细规划。（T ） 13.物流园区的建设应该是规划先行，物流园区的规划建设既要按市场经济的原则运作，又要坚持政府的协调引导。（T ） 14.以产品为中心的供应的设计首先要明白企业的核心竞争力是什么。（F ） 15.根据系统的整体性，整体由部分组成，所以整体一定大于部分之和。（ F ） 16.在物流活动中，运输、储存、包装、装卸搬运、配送、流通加工、物流信息等环节是独立存在、互不相干的。（ F ） 17.网状图是点点相连的线组成的网络，其优点是效率高，方便销售.( F) 18.物流系统规划按层次可分为：国家级物流规划，省、市级物流规划，经济运行部门物流规划，企业物流规划。（ T ） 19.物流需要是影响物流园区规划的最直接也是非常重要的因素。（ T ） 20.与实用性产品相匹配的是敏捷供应链，其核心是消除一切形式的浪费，节约产品成本。（ F ） 二、单项选择题（每个1，共20分） 1. ( C )就是为实现一定目标而设计的、由各相互作用、相互依赖的物流要素（或子系统)所构成的有机整体。 A.物流技术 B. 物流设施 C.物流系统 D. 物流活动 2. 物流系统从其构成看，可分为（A ）两大部分。 A.作业子系统和信息子系统 B. 配送子系统和信息子系统 C.作业子系统和运输子系统 D. 运输子系统和仓储子系统
气动物流传输系统方案书
引言 经济的发展、社会的进步，推动了医疗卫生事业的发展。医院规模的扩展，临床专科越分越细，科室之间联系更加频繁，每天所消耗的一次性物品、药品等洁净物品和污衣被服等非常多，如何规划与安排合理简捷的运输路程，并配置合适的物流运输工具，已是目前医院所面临的新课题。 目前中国现代医院物流的现状主要是:“专职递送护工队加十多部电梯”，这种现象造成人流与物流混合在一起，病人和专递员楼上楼下多处跑动，多处排队等候，增加了交叉感染或疾病传播的危险性，同时这种现象也增加了医护人员的工作量，综合目前市场上先进的物流形式及**医院现状，特作以下：**医院自动化物流传输系统方案。
1、国际及国内医院自动化物流选用方式统计 (4) 2、结合**医院实际情况比较与分析各种自动化物流系统 (6) 使用便利性 (7) 传输时效性 (8) 运行稳定性 (8) 使用经济性 (9) 后期维护费用分析 (10) 3、**医院全院物品传输方案 (13) 不同科室内物流系统的选用设计 (13) 对**医院院区内各栋建筑进行分析 (21) **现代化洁净物流传输系统方案总结 (22) 4、国际国内优秀气动物流系统案例参考 (23) 德国海德堡大学医院 (23) 上海瑞金医院 (27) 5、气动物流系统的施工 (30) 6、箱式物流系统的施工 (31) 7、可行性方案总结与建议 (34)
1、国际及国内医院自动化物流选用方式统计 此图为目前国外医院自动化物流选用方式统计——从表中可以看出气动物流系统占据最大市场份额，然后依次是箱式物流、轨道物流和AGV自动导航车。
医院工程气动物流的施 工方案 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
1.工程特点及范围 工程概况 工程名称：XXXX 工程地点：XXXX 气动物流传输系统承包特点：各系统施工劳动强度小，技术要求高；设备安装主要分为前期准备、管道安装、主设备安装及调试等工作；现场库 房要求通风、清洁、安全；场内运输无大型运输；安装主要集中在 装修工程前、封吊顶前及其他专业基本进场以后进行安装。 工程特点 奥地利Sumetzberger公司将其先进的机电及微电子技术与传输相结合，在全球率先推出并不断创新领先水平的气动管道物流传输系统，产品具有UL （Underwriters Laboratories Inc）国际质量证书。 奥地利Sumetzberger公司是一家具有30多年研发和生产气动管道物流传输系统的大型专业化企业，产品有四个类别60多个型号，已销往世界140多个国家及地区，拥有10000多家用户，其中医院近千家。最大系统安装在奥地利维也纳医院，共有257个工作站，这是目前世界上最大的一个气动管道（物流）传输系统。 舒密气动管道物流传输系统是一个由传输管、空压机、三向转接机和工作站组成的网络。传输管道组成的路径和转向器、工作站组成的节点构成了完整的系统，传输瓶从一个工作站移动至另一个工作站。有一个与传输管道、空压机，转向机和工作站相连的电子数据系统用来控制整个传输过程。 xxxxx楼气动物流传输系统项目经山东大学齐鲁医院进行招标采购后，采用奥地利Sumetzberger（舒密）品牌，MP10000-----NW160型产品。 2.编制依据
9．设施规划：是指在企业经营策略指导下，针对企业个体中的生产或服务系统的生产或转换活动，从投入到产出的全部过程中，将人员、物料及所需的相关设备设施等，做最有效的组合与规划，使系统能够有效运行，达到预期目标。 10．物料搬运系统：是移动、储存、保护和控制物料的艺术和科学的结合。 12．物料搬运：是指在同一场所范围内进行的、以改变物料的存放状态和空间位置为主要目的的活动。 15．搬运活性：人们把物料的存放状态对搬运作业的方便（难易）程度，称之为搬运活性。 16．规划：是指如何将一个系统中的资产做最有效的分配、安排，使系统达到最佳的绩效表现。 17．相关图：又称相关分析图，它将系统中所有物流部门与非物流部门均匀绘制在一张表达相互关系的图上，以便分析与设计。 19．库存：就是生产及流通领域中各个环节所持有的原材料、零部件、成品。 20．库存策略：就是决定什么时间队库存进行检查、补充，每次补充的数量是多少。 25．物流系统：指在一定的时间和空间中，由需要移动的物料、运输工具、搬运机械、储运设施、通信网络设施等硬件和相关的各种软件及人员等若干相互矛盾的要素所组成的、具有特定功能的有机整体。 26．物流设施规划：在物流设施指派任务的指导下，将物流设施所涉及的范围对象，即物流中心本身、工作人员机械设备和物料管理作业，结合无形资产（如信息作业系统），来作出最有效的分配并达到最佳的效果。 四、简答题 2．影响流动模式的因素有哪些？ 答：出入口、厂址或建筑物的尺寸、生产流程特点和生产线的长度、通道的设置、运输方式及其机械化程度、储存的要求、发展的要求。 3．对工厂中的产品进行工艺过程设计时主要的工作是什么? 答：对工厂中的产品进行工艺过程设计时主要的工作是确定零件是自制还是外购的决策，确定自制零件是如何生产的，要用到哪些设备，这些加工需要多长时间。 工厂物流系统分析主要包含哪三个方面的内容？ 答：（１）当量物流量的计算及物料分类； （２）工厂物流流程的分析； （３）工厂物流系统状态分析。 6．解决设施布置问题的模型和算法有哪些? 答：模型主要有物理模型、数学模型和模拟模型； 算法主要有数学规划方法、排队和排队网络方法、仿真方法。 7．EOQ模型的基本思想是什么？ 答：EOQ模型的基本思想是通过订购批量与总库存成本的关系分析，找到一个最经济的订购批量，使得总库存成本最小。 8．简述制造业设施布置的基本类型及其适用范围。 答：（1）产品原则布置，适用于少品种大批量生产； （2）工艺原则布置，适用于多品种小批量生产； （3）成组原则布置，适用于多品种中小批量生产； （4）固定工位原则布置，适用于不易移动的大型或特大型产品的生产。 10．工厂物流分析的工具主要有哪些? 答：工厂物流分析的工具主要有：物流路径图、操作表、相关分析图、物流过程表、从至表。 12．设施规划的范围是什么？ 答：设施规划的的范围包括设施内部设计和设施位置选择，设施内部设计又包括结构系统设计、平面布局设计和物料搬运系统设计。 14．物料搬运仓储设备可以分为哪几类？ 答：物料搬运仓储设备可以分为传送带和输送机械；起重机械；储存和拣货设备；工业用车辆；自动导引车；组成单元载荷的设备和容器；自动辨认与识别设备。
气动系统常见故障 1．气动系统维护的要点 （1）保证供给洁净的压缩空气压缩空气中通常都含有水分、油分和粉尘等杂质。水分会使管道、阀和气缸腐蚀；油分会使橡胶、塑料和密封材料变质；粉尘造成阀体动作失灵。选用合适的过滤器，可以清除压缩空气中的杂质，使用过滤器时应及时排除积存的液体，否则当积存液体接近挡水板时，气流仍可将积存物卷起。 （2）保证空气中含有适量的润滑油大多数气动执行元件和控制元件都要求适度的润滑。如果润滑不良将会发生以下故障：①由于摩擦阻力增大而造成气缸推力不足，阀心动作失灵；②由于密封材料的磨损而造成空气泄漏：③由于生锈造成元件的损伤及动作失灵。润滑的方法一般采用油雾器进行喷雾润滑，油雾器一般安装在过滤器和减压阀之后。油雾器的供油量一般不宜过多，通常每10m3的自由空气供lmL的油量（即40~50滴油）。检查润滑是否良好的一个方法是：找一张清洁的白纸放在换向阀的排气口附近，如果阀在工作三至四个循环后，白纸上只有很轻的斑点时，则表明润滑是良好的。 （3）保持气动系统的密封性漏气不仅增加了能量的消耗，也会导致供气压力的下降，甚至造成气动元件工作失常。严重的漏气在气动系统停止运行时，由漏气引起的响声很容易发现；轻微的漏气则利用仪表，或用涂抹肥皂水的办法进行检查。 （4）保证气动元件中运动零件的灵敏性从空气压缩机排出的压缩空气，包含有粒度为0.01-0.08μm的压缩机油微粒，在排气温度为 120-220oC的高温下，这些油粒会迅速氧化，氧化后油粒颜色变深，粘性增大，并逐步由液态固化成油泥。这种μm级以下的颗粒，一般过滤器无法滤除。当它们进入到换向阀后便附着在阀心上，使阀的灵敏度逐步降低，甚至出现动作失灵。为了清除油泥，保证灵敏度，可在气动系统的过滤器之后，安装油雾分离器，将油泥分离出来。此外，定期清洗阀也可以保证阀的灵敏度。 （5）保证气动装置具有合适的工作压力和运动速度调节工作压力时，压力表应当工作可靠，读数准确。减压阀与节流阀调节好后，必须紧固调压阀盖或锁紧螺母，防止松动。 2．气动系统的点检与定检 （1）管路系统点检主要内容是对冷凝水和润滑油的管理。冷凝水的排放，一般应当在气动装置运行之前进行。但是当夜间温度低于0℃时，为
目录 1.工程特点及范围 (2) 1.1工程概况 (2) 1.2工程特点 (2) 2.编制依据 (2) 3.施工组织 (3) 3.1施工组织 (3) 3.2施工现场安排 (6) 3.3劳动力安排 (6) 3.4主要物资和施工机械设备、进场情况 (6) 4.施工方法及工艺 (6) 4.1施工流程图 (6) 4.2施工办法及工艺 (7) 5．安全施工管理 (12) 5.1安全施工管理要点 (12) 5.2安全防火措施 (13) 6.质量管理 (14) 6.1质量管理要点 (14) 6.2质量管理网络图 (15) 7.冬夏施工措施 (15) 8.现场文明施工管理措施 (15) 9.成品及设备部件的保护措施 (15) 10.环保措施 (16) 11.临时用电措施 (16) 12.施工界面协调管理 (17) 12.1本专业与土建承包方和其他机电安装承包方的配合 (17) 12.2安全和文明施工 (17) 13.施工进度表 (18)
1.工程特点及范围 1.1工程概况 工程名称：当涂县人民医院气动物流传输系统供货及安装 工程地点：当涂县城关镇西大街当涂县人民医院 物流传输系统承包特点：各系统施工劳动强度小，技术要求高；设备安装主要分为前期准备、管道安装、主设备安装及调试等工作；现场库房要求通风、清洁、安全；场内运输无大型运输；安装主要集中在装修工程前、封吊顶前及其他专业基本进场以后进行安装。 1.2工程特点 奥地利Sumetzberger公司将其先进的机电及微电子技术与传输相结合，在全球率先推出并不断创新领先水平的气动管道物流传输系统，产品具有UL（Underwriters Laboratories Inc）国际质量证书。 奥地利Sumetzberger公司是一家具有30多年研发和生产气动管道物流传输系统的大型专业化企业，产品有四个类别60多个型号，已销往世界140多个国家及地区，拥有10000多家用户，其中医院近千家。最大系统安装在奥地利维也纳医院，共有257个工作站，这是目前世界上最大的一个气动管道（物流）传输系统。 舒密气动管道物流传输系统是一个由传输管、空压机、三向转接机和工作站组成的网络。传输管道组成的路径和转向器、工作站组成的节点构成了完整的系统，传输瓶从一个工作站移动至另一个工作站。有一个与传输管道、空压机，转向机和工作站相连的电子数据系统用来控制整个传输过程。 本系统采用奥地利Sumetzberger（舒密）品牌，MP10000- NW110型产品，安 装于安徽省当涂县住院综合楼，共26个工作站，工作站点分布详见系统图示意图。 2.编制依据 根据贵院的招标文件要求，结合土建工程的设计布局，按奥地利舒密公司工程技术资料设计。 《奥地利舒密安装手册》 《奥地利舒密MP10000使用手册》

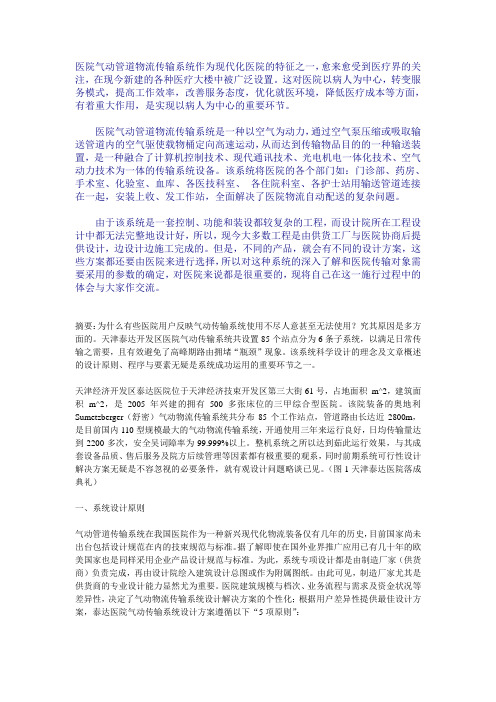

医院气动管道物流传输系统作为现代化医院的特征之一，愈来愈受到医疗界的关注，在现今新建的各种医疗大楼中被广泛设置。这对医院以病人为中心，转变服务模式，提高工作效率，改善服务态度，优化就医环境，降低医疗成本等方面，有着重大作用，是实现以病人为中心的重要环节。 医院气动管道物流传输系统是一种以空气为动力，通过空气泵压缩或吸取输送管道内的空气驱使载物桶定向高速运动，从而达到传输物品目的的一种输送装置，是一种融合了计算机控制技术、现代通讯技术、光电机电一体化技术、空气动力技术为一体的传输系统设备。该系统将医院的各个部门如：门诊部、药房、手术室、化验室、血库、各医技科室、各住院科室、各护士站用输送管道连接在一起，安装上收、发工作站，全面解决了医院物流自动配送的复杂问题。 由于该系统是一套控制、功能和装设都较复杂的工程，而设计院所在工程设计中都无法完整地设计好，所以，现今大多数工程是由供货工厂与医院协商后提供设计，边设计边施工完成的。但是，不同的产品，就会有不同的设计方案，这些方案都还要由医院来进行选择，所以对这种系统的深入了解和医院传输对象需要采用的参数的确定，对医院来说都是很重要的，现将自己在这一施行过程中的体会与大家作交流。 摘要：为什么有些医院用户反映气动传输系统使用不尽人意甚至无法使用？究其原因是多方面的。天津泰达开发区医院气动传输系统共设置85个站点分为6条子系统，以满足日常传输之需要，且有效避免了高峰期路由拥堵“瓶颈”现象。该系统科学设计的理念及文章概述的设计原则、程序与要素无疑是系统成功运用的重要环节之一。 天津经济开发区泰达医院位于天津经济技束开发区第三大街61号，占地面积m^2，建筑面积m^2，是2005年兴建的拥有500多张床位的三甲综合型医院。该院装备的奥地利Sumetzberger（舒密）气动物流传输系统共分布85个工作站点，管道路由长达近2800m，是目前国内110型规模最大的气动物流传输系统，开通使用三年来运行良好，日均传输量达到2200多次，安全吴词障率为99.999%以上。整机系统之所以达到茹此运行效果，与其成套设备品质、售后服务及院方后续管理等因素都有极重要的观系，同时前期系统可行性设计解决方案无疑是不容忽视的必要条件，就有观设计问题略谈已见。（图1天津泰达医院落成典礼） 一、系统设计原则 气动管道传输系统在我国医院作为一种新兴现代化物流装备仅有几年的历史，目前国家尚未出台包括设计规范在内的技束规范与标准。据了解即使在国外业界推广应用已有几十年的欧美国家也是同样采用企业产品设计规范与标准。为此，系统专项设计都是由制造厂家（供货商）负责完成，再由设计院绘入建筑设计总图或作为附属图纸。由此可见，制造厂家尤其是供货商的专业设计能力显然尤为重要。医院建筑规模与档次、业务流程与需求及资金状况等差异性，决定了气动物流传输系统设计解决方案的个性化；根据用户差异性提供最佳设计方案，泰达医院气动传输系统设计方案遵循以下“5项原则”：
