锚杆拉拔试验总结报告
一、锚杆拉拔试验时间及参与人员
时间：2016年4月24日
参与人员：建设单位工程部人员、监理单位驻地工程师及实验室主任、项目部工程师及试验工程师、作业队施工人员。
二、试验目的
锚杆拉拔力试验的目的是判定土层锚杆的可锚性，评价锚杆锚固系统的性能和锚杆的锚固力。
三、人员机械配备情况
1.人员组成
管理人员1名，技术人员2名，质检人员1名，施工作业人员3名。
2.施工机具配备见下表。
工程名称序
号
设备名称型号与规格数量机械状态
十字型锚杆1 钻孔机千米钻1台良好
2 空压机奈克9m31台良好
3 注浆机 4MPA 1台良好
4 锚杆拉力计ML-200B型1个良好
5 钢垫板40cm*40cm*2.5cm 1块良好
四、试验段施工准备及工艺
1.搭设钻孔机作业平台，作业平台按设计孔位角度搭设，倾斜角度误差不大于1°。
2.原材料选择
（1）锚杆材料选用Φ25螺纹钢。
（2）注浆材料：水泥选用P.O42.5普通硅酸盐水泥，细骨料应选用粒径小于2mm的中细砂,采用符合要求的水质，不得使用污水，不得使用PH 值小于4的酸性水,砂浆强度等级M35。
3.钻孔
（1）锚杆孔直径90mm,孔深12m及15m。
4.杆体的组装与安放
（1）按设计要求制作锚杆，为使杆体处于钻孔中心，应在锚杆杆件上安设定中架(对中定位支架间距50cm)。
（2）安放锚杆时，应防止杆体扭曲、压弯，注浆管随锚杆一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。
5.注浆
（1）注浆材料应根据设计要求确定，选用1:1 水泥砂浆。
（2）浆液应搅拌均匀，过筛，随搅随用，浆液应在初凝前用完，注浆管路应经常保持畅通。
（3）常压注浆采用砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆。
（4）浆液硬化后不能充满锚固体时，应进行补浆，注浆量不得小于计算量，其充盈系数为1.1-1.3。
6．锚杆拉力计作业平台加工
为使拉力计张拉时不移动，在锚杆体四周浇筑混凝土，锚杆钢筋用钢管包裹防止混凝土覆盖，影响张拉效果。
五、质量要求及施工注意事项
1.主控项目
1.1锚杆注浆所用各种材料的品种、规格、质量应符合设计要求。
1.2注浆体强度等级应符合设计要求。
1.3锚杆抗拔力应达到设计要求。
1.4锚杆布置形式应符合设计要求。
1.5锚头及锚杆未锚入土层部分，应按设计做好除锈、防锈处理。
2.施工注意事项及一般项目
2.1十字型锚杆框架宜自上而下分层施工，以免堑坡变形破坏，影响施工进度及质量，锚杆应打至规定深度及孔径，固定锚杆，并及时进行灌注，灌注时应务必使其捣实挤密。
2.2十字型锚杆应在旱季施工，施工前应先做好排水工作，以免因积水或地表水浸流入渗等而影响施工质量或造成危险。
2.3严格立桩放线，严禁超挖，由测量专业人员严格定出锚孔定位桩。
2.4插入锚杆前，应使锚杆顺直并除锈，在孔口附近锚杆钢筋应事先涂一层防锈漆，做好防锈层，才可将锚杆插入孔内。
2.5锚杆灌注M35砂浆，灌浆时用钢管或其内径相等的胶皮管做导管，一端与压浆泵连接，另一端与锚杆钢筋同时深入孔底部，然后抽回少许，子孔底向孔口灌注，随着砂浆的灌入，应缓缓的将压浆管向外拔出直至孔口，在孔口处，待灌入砂浆初凝后，用稠浆人工封口。锚杆施工质量一般要求见下表：
锚杆施工质量要求
序号项目允许偏差施工单位检验数量检验方法
1 位置±50 每孔2组4点经纬仪测、尺量
2 直径﹢10
-5
每孔2组4点尺量
3 倾角±3% 每孔导杆法测量
4 深度±50 每孔
尺量
5 锚杆长度±50 抽查10%
六、安全要求
1.坚决贯彻国家、铁道部现行有关法律法规。加强安全意识教育，使全体施工人员牢固树立：“安全第一，预防为主”的思想。对全体体员工进行全面的安全教育，重点对安全员、班组长、从事特种作业的电工、机械工、场内机动车辆以及新工人上岗、工人变岗和改变工艺等进行培训教育。
2.各种机械操作人员取得操作合格证，严禁将机械设备交给无本机操作证的人员操作，对机械操作人员要建立档案，专人管理。
3.施工现场用电设施必须满足安全要求，现场移动式电器设备必须使用橡皮绝缘电缆，横过通道必须穿管埋地敷设。坚持“一机一闸、一漏一箱、一箱一锁”的制度，专职电工负责管理。
4.搭设设备支架、作业平台必须稳固牢靠，并加强检查维护。
5.根据机械使用安全技术规程，针对各种设备的使用要求和使用环境由机械设备管理人员制定具体的安全操作细则。操作人员按照机械说明规定，严格执行工作前的检查制度和工作中注意观察、工作后的检查保养制度。
6.定期对机电设备、车辆安全进行检査。对检查中查出的安全问题按照“四不放过”原则进行调查处理，制定防范措施，防止机械事故的发生。
七、锚杆拉拔试验数据
1、锚杆拉拔试验记录表（见下表）
锚杆资料注浆资料检验荷
载（KN）
油压表
读数
（MPA）
锚头位
移数
（mm）
锚头
位移
增量
(mm)
备
注
锚杆类型全长
粘结
型注浆
材料
M35水泥
砂浆
16 3.3 0.7 0.7
49 10 1 0.3
杆体材料Φ25
螺纹
钢
65 13.5 1.4 0.4
82 17.1 1.5 0.1
锚杆长度（m）12
配合
比
1:1水泥
砂浆
98 20.4 1.6 0.1
115 24 1.7 0.1
钻孔倾角（°）20
注浆
方式
孔底注浆131.5 27.4 1.8 0.1
BG-PS-MGJ-00 报告编号 1 第1页，共3 报告总页数 页 检验报告 样品名称：锚杆 委托单位：湖南省计量认证郴州评审组 检测类别：认证评审
郴州市路盛工程检测技术服务有限公司 二零一五年四月二十日 项目名称：郴州市至永兴碧塘公路资兴段护坡支护工程建设单位：资兴市交通局 设计单位：湖南省勘察设计院 监理单位：湖南省金路工程咨询监理有限公司 勘察单位：湖南省工程勘察院 施工单位：郴州市公路与桥梁建设有限责任公司 主要检测人： 报告编写人： 报告审核人： 报告批准人：
检测单位：郴州市路盛工程检测技术服务有限公司 单位地址：郴州市万华大道与冲口路交叉口七里洞村廖家组 邮编：423000 电话： 传真： 目录 一、工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 二、检测目的．．．．．．．．．．．．．．．．．．．.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.．．．．．．1 三、检测主要依据．．．．．．．．．．．．．．．．．．．．．．.．．．．．．．．．．．．．．．．．．．．．．．．．.．．．．．1
四、锚杆试验操作要点．．．．．．．．．．．．．．．...．．．．．．．．．．．．．．．．．．．．．．．．．.．．．．．1-2 五、锚杆终止加载标准．．．．．．．．．．．．．．．...．．．．．．．．．．．．．．．．．．．．．．．.．．．．．．．3 六、检测情况分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 七、检测结论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5-6 八、附图表及原始记录表.............................................7-15
锚杆拉拔试验规程
————————————————————————————————作者：————————————————————————————————日期：
贵州鲁中矿业有限责任公司 贵平煤矿 锚杆拉拔力试验规程 编制人: 技术部： 安全矿长: 生产矿长： 总工程师:
锚杆拉拔力试验规程 1 、编制原因及目的 锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行,使用的材料和设备与巷道正常支护相同。 2 、试验工具和设备 试验的工具与设备主要有： （１)锚杆拉力计(量程>200kN、分辨率≤1.0kN） （2）钻孔机具。 ３、准备工作 1、地点的选择 试验地点应尽量靠近掘进工作面，围岩较平整,未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于３00mm。 2 、锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。 3 、钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂直径。 4 、锚杆安装 （1)将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；
（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s～1０s停止； （3）等待３0ｓ后,退下锚杆钻机； (4)做好标记,以备试验。 4、拉拔试验 拉拔试验在锚杆安装后０.5h~４.0h进行。时间过短影响锚固剂固化后的强度,时间过长则因巷道围岩发生变形影响测量结果；当围岩完整稳定;巷道不变形时,可直接对已施工锚杆直接进行检测拉拔力试验。 按图Ａ．1所示安设仪器,确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前,检查手动泵的油量和各连接部位是否牢固,确认无误后再进行试验。试验由两人完成，一人加载,一人记录(见表A.1）。试验时应缓慢均匀地操作手动泵压杆。 锚杆质量的合格条件：当被检查的三根锚杆被加载至设计锚固力的90%时,其中只要有一根不合格,再抽样一组（三根）,再不合格，要由总工程师组织分析研究锚杆质量不合格的原因，并采取处理措施。 当设计变更或材料变更时，应做相应的拉拔力试验。 5 、锚杆拉拔测试要求 用锚杆拉力计在锚杆支护的巷道内每隔30~50米或每３00根锚杆检查一组,每组３根(顶部1根,两帮各１根）,进行检查。 试验要求： L×Φ＝2000×2０mm左旋无纵筋等强螺纹钢锚杆，岩层中锚固力64KN(即１７．６Ｍpa)，煤层中锚固力20KＮ（即5.5Mpa）。
K P a、K N、吨之间关系换算 P=F/S F=Mg 牛是力的单位 吨是质量单位 帕是压强单位 他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算 牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。即F=Mg 吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度 帕，就是一个压力作用于某一单位面积上得到的比值， P=F/S 兆帕是M P a，而K P a是千帕，两者相差1000倍。 另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）] 而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）] 吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1M P a既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！
你说1MP=10的6次方牛在1平方米上的压力, 那么请问1MP=???? 公式:1Pa=1N/平方米 压强的定义:单位面积上所受到的力. 力-重力---千克力－k g f（非法定计量单位）牛顿-N（法定计量单位）, 1kgf=9.81N 压力 - 压强 ----1kgf/cm2=9.80665*10 的 4 次方 Pa. N--- 力的单位 t--- 重量单位 Pa-- 压力单位 杨家寨煤矿锚杆抗拔力检测管理规定
为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚 杆支护巷道安全质量标准化的要求，特制定此规定： 一、锚杆抗拔力检测总体要求 1 、根据 GB50086-2001 《锚杆喷射混凝土支护技术规范》 ，锚 杆支护必须进行强度检测，一般采取锚杆抗拔力试验。 2 、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚 杆、树脂、围岩锚固系统的性能和锚杆的锚固力。 3 、试验必须在现场进行，使用的材料和设备与巷道正常支护 相同。检测结果必须如实填写，严禁弄虚作假。 二、锚杆抗拔力检测试验要求 1 、操作人员必须认真学习安全规程、作业规程的有关内容， 熟悉锚杆支护施工工艺，具有一定的现场施工经验。 2
树脂及砂浆锚杆拉拔力试验规程 1 总则 根据GB50086-2001《锚杆喷射混凝土支护技术规》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。 2 试验目的 锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。 3 试验工具和设备 试验的工具与设备主要有： （1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN） （2）钻孔机具。 4 准备工作 4.1 地点的选择 试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。 4.2 锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。
4.3 钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。 4.4 锚杆安装 （1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底； （2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止； （3）等待30秒后，退下锚杆钻机； （4）做好标记，以备试验。 5 拉拔试验 拉拔试验在锚杆安装后0.5～4.0小时进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。 按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录（见表A.1）。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。 6 锚杆拉拔测试要求 （1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。 （2）《锚杆规》规定，锚杆质量合格条件为：
锚杆拉拔试验总结报告 一、锚杆拉拔试验时间及参与人员 时间：2016年4月24日 参与人员：建设单位工程部人员、监理单位驻地工程师及实验室主任、项目部工程师及试验工程师、作业队施工人员。 二、试验目的 锚杆拉拔力试验的目的是判定土层锚杆的可锚性，评价锚杆锚固系统的性能和锚杆的锚固力。 三、人员机械配备情况 1.人员组成 管理人员1名，技术人员2名，质检人员1名，施工作业人员3名。 2.施工机具配备见下表。 投入的主要施工机具
四、试验段施工准备及工艺 1.搭设钻孔机作业平台，作业平台按设计孔位角度搭设，倾斜角度误差不大于1°。 2.原材料选择 （1）锚杆材料选用Φ25螺纹钢。 （2）注浆材料：水泥选用普通硅酸盐水泥，细骨料应选用粒径小于2mm 的中细砂,采用符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水,砂浆强度等级M35。 3.钻孔 （1）锚杆孔直径90mm,孔深12m及15m。 4.杆体的组装与安放 （1）按设计要求制作锚杆，为使杆体处于钻孔中心，应在锚杆杆件上安设定中架(对中定位支架间距50cm)。 （2）安放锚杆时，应防止杆体扭曲、压弯，注浆管随锚杆一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。 5.注浆 （1）注浆材料应根据设计要求确定，选用1:1 水泥砂浆。
（2）浆液应搅拌均匀，过筛，随搅随用，浆液应在初凝前用完，注浆管路应经常保持畅通。 （3）常压注浆采用砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆。 （4）浆液硬化后不能充满锚固体时，应进行补浆，注浆量不得小于计算量，其充盈系数为。 6．锚杆拉力计作业平台加工 为使拉力计张拉时不移动，在锚杆体四周浇筑混凝土，锚杆钢筋用钢管包裹防止混凝土覆盖，影响张拉效果。 五、质量要求及施工注意事项 1.主控项目 锚杆注浆所用各种材料的品种、规格、质量应符合设计要求。 注浆体强度等级应符合设计要求。 锚杆抗拔力应达到设计要求。 锚杆布置形式应符合设计要求。 锚头及锚杆未锚入土层部分，应按设计做好除锈、防锈处理。 2.施工注意事项及一般项目 十字型锚杆框架宜自上而下分层施工，以免堑坡变形破坏，影响施工进度及质量，锚杆应打至规定深度及孔径，固定锚杆，并及时进行灌注，灌注时应务必使其捣实挤密。 十字型锚杆应在旱季施工，施工前应先做好排水工作，以免因积水或地表水浸流入渗等而影响施工质量或造成危险。
鲁中矿业有限责任公司 贵平煤矿 锚杆拉拔力试验规程 编制人： 技术部： 安全矿长： 生产矿长： 总工程师：
锚杆拉拔力试验规程 1 、编制原因及目的 锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。 2 、试验工具和设备 试验的工具与设备主要有： （1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN） （2）钻孔机具。 3 、准备工作 1、地点的选择 试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。 2 、锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。 3 、钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂直径。 4 、锚杆安装 （1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；
（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s～10s 停止； （3）等待30s后，退下锚杆钻机； （4）做好标记，以备试验。 4、拉拔试验 拉拔试验在锚杆安装后0.5h～4.0h进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果；当围岩完整稳定；巷道不变形时，可直接对已施工锚杆直接进行检测拉拔力试验。 按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录（见表A.1）。试验时应缓慢均匀地操作手动泵压杆。 锚杆质量的合格条件：当被检查的三根锚杆被加载至设计锚固力的90%时，其中只要有一根不合格，再抽样一组（三根），再不合格，要由总工程师组织分析研究锚杆质量不合格的原因，并采取处理措施。 当设计变更或材料变更时，应做相应的拉拔力试验。 5 、锚杆拉拔测试要求 用锚杆拉力计在锚杆支护的巷道每隔30~50米或每300根锚杆检查一组，每组3根（顶部1根，两帮各1根），进行检查。 试验要求: L×Φ=2000×20mm左旋无纵筋等强螺纹钢锚杆，岩层中锚固力64KN（即17.6Mpa），煤层中锚固力20KN（即5.5Mpa）。
锚杆拉拔力检测试验方法 编制： 审核： 二〇一九年十二月十二日
锚杆拉拔力检测试验方法 1试验目的 锚杆拉拔力试验的目的是判定围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。 2试验工具和设备 试验的工具与设备主要有： （1）锚杆拉力计（量程＞200kN、分辨率≤ 1.0kN） （2）钻孔机具。 3准备工作 3.1地点的选择 试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。 3.2锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。 3.3钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂直径。 3.4锚杆安装 （1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；
（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s～10s 停止； （3）等待30s 后，退下锚杆钻机； （4）做好标记，以备试验。 4拉拔试验 拉拔试验在锚杆安装后0.5h ～4.0h 进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。 安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进 行试验。试验由两人完成，一人加载，一人记录（见表 A.1 ）。试验 时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。 5锚杆拉拔测试要求 每300 根锚杆或掘进100 米，抽试三组锚杆，其中每组顶锚杆2 根，帮锚杆1 根。并相应做锚索预紧力试验一组，试验两根锚索。 试验要求: （1）、锚杆：Φ 16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于40KN。 （2）、Φ 18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于 60KN。
报告编号:xxxxxxx-00001 XX苑3号楼基坑锚索 验收试验检测报告 xx检测有限公司 xx年x月xxx日
注意事项 1、报告未盖本公司“检测试验专用章”无效。 2、复制报告未重新加盖本公司“检测试验专用章”无效。 3、报告无批准、审核/批准、校核、编制人签字无效。 4、报告涂改、缺页无效。 5、对检测报告若有异议，应于收到报告之日起十五日内向 本检测单位提出。 地址： 邮政编码： 联系人： 电话： 传真：
工程名称： XX苑3号楼 委托单位： 建设单位： 施工单位： 监理单位： 检测单位：XX检测有限公司检测地点：XX路XX号 检测日期：xx年3月18 日检测资质证书号： 批准/审核： 校核： 编写： 检测：
目录 1、前言 (5) 2、检测仪器设备、方法和标准 (6) 3、试验结果及分析 (6) 4、结论 (7) 5、附图表 (7)
1、前言 XX苑3号楼位于XX号，占地约38212.92m2，建筑面积约17.8万m2。 基坑深度： B区基础标高±0.00相当于绝对标高82.500m，现地面绝对标高为83.76～84.71m，开挖后基坑底标高为74.90 m，基坑深7.75～10.71m； C区基础标高±0.00相当于绝对标高84.8m，现地面绝对标高为85.73～87.1m，开挖后基坑底标高为79.10 m基坑深6.63～8.0m。 基坑部分采用人工挖孔桩和微型桩排桩多层支点支护。为了检验锚杆的轴向抗拉承载力，受建设单位委托，我公司于xx年3月18日对该基坑支护工程的3根锚杆进行了抗拉试验。各试验锚杆的概况见表1，试验锚杆由监理及有关单位指定。 表1 2、检测仪器设备、方法和依据 2.1试验加载装置
锚杆拉拔力试验安全技术措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
锚杆拉拔力试验安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 根据国家有关规定、规范要求锚喷支护巷道要进行锚 杆拉拔力试验，为保证试验顺利实施及操作人员的安全特 编制本安全技术措施： （一）测试部门：生产技术科 （二）测试人员：常广清、张新建、段学峰、高志 忠、张敦厚 1．拉拔试验的锚杆应选择顶锚杆、两帮锚杆（设计压 力：顶锚杆70KN、帮锚杆50KN;锚索150KN）。 2．拉拔前要认真检查拉拔器械的油管连接情况，压力 表是否工作正常及各部位是否灵活可靠。 3．拉拔试验要选择围岩较稳定的部位，拉拔前要对试 验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证
试验人员的安全。 4．拉拔锚杆组数、根数选择要均匀地错开，严禁在同一周圈作两根以上的拉拔试验。 5．拉拔前要将拉拔杆丝套、丝扣戴满紧固，严禁使用损坏丝扣的锚杆作试验。 6．拉拔试验的锚杆要选择密贴岩面丝扣外露不少于25mm的锚杆。 7．拉拔锚杆时，若需登梯作业时，梯子要架设稳固。 8．拉拔时人员要避开拉拔锚杆，周围3m内及锚杆正面严禁有人停留作业。 9．拉拔操作时要均匀加压，时刻注意观察表针情况，达到设计压力即可，严禁超出设计压力作破坏性试验。 10．拉拔过程中要设专人密切观察拉拔部位附近围岩变化，发现异常时立即停止拉拔作业。
保泸高速公路土建S3合同段锚杆拉拔试验检测报告 编号：BG-2016-ZH-083(1) 安徽省七星工程测试有限公司 二〇一六年七月
公开声明 1、报告严格按照国家、行业有关标准、规程等进行编写，坚持本公司的质量方针，遵循本公司的质量目标，对客户负责。 2、报告未盖“安徽省七星工程测试有限公司报告专用章”无效。 3、报告无检测、审核、签发人签字无效；报告涂改无效。 4、若对本报告有异议，应在收到报告后的十五天内向本公司提出，逾期不予受理。 单位名称：安徽省七星工程测试有限公司 联系电话（传真）：（0551）65371596 E-mail： qxjc_999@https://www.doczj.com/doc/19316340.html, 公司网址：https://www.doczj.com/doc/19316340.html, 联系地址：安徽省合肥市高新区香樟大道180号 邮政编码：230088
委托单位：中国云南路建集团股份公司保泸 公路高速土建S3合同段项目经理部 项目名称：保泸高速公路土建S3合同段锚杆拉拔试验检 报告编号：BG-2016-ZH-084(1) 检测： 复核： 审核： 签发： 日期： 2016 年 7 月 16 日 检测单位：安徽省七星工程测试有限公司（专用章）
保泸高速S3合同段锚杆拉拔试验检测报告 BG-2016-ZH-083(1) 目录 第1章概述 (1) 1.1 项目概况 (1) 1.2 检测目的 (1) 1.3 检测依据 (2) 1.4 锚杆布置示意图.... . (2) 第2章检测内容、方法、频率及组织实施 (4) 2.1检测内容、方法、频率 (4) 2.2 组织实施 (4) 2.2.1主要仪器、设备 (4) 第3章检测原理及要求 (6) 3．1检测原理 (6) 3．2检测要求 (5) 第4章检测结果 (7) 4.1检测结果 (7) 第5章结论及建议 (9) 5.1结论 (9) 5.2建议 (9)
桥梁建筑水下锚杆规范时间为28天达到强度一般需达到计划强度的75%可开始锚杆拉拔试验第一次浇筑溢出15秒后停止第二次浇筑需要16-20小时之后进行浇筑。 锚杆抗拔试验应在锚固段注浆固结体强度达到15MPa或达到设计强度的75%后进行。 1锚杆---- 由杆体（钢绞线、普通钢筋、热处理钢筋或钢管）、注浆形成的固结体、锚具、套管、连接器所组成的一端与支护结构构件连接，另一端锚固在稳定岩土体内的受拉杆件。杆体采用钢绞线时，亦可称为锚索。锚拉式结构属于基坑支护一种支护结构形式 2 锚拉式结构适用于较深的基坑。 3 锚杆不宜用在软土层和高水位的碎石土、砂土层中。 4 当邻近基坑有建筑物地下室、地下构筑物等，锚杆的有效锚固长度不足时，不应采用锚杆。 5 当锚杆施工会造成基坑周边建（构）筑物的损害或违反城市地下空间规划等规定时，不应采用锚杆。 6 采用锚杆时，锚杆的锚头及腰梁不应妨碍地下结构外墙的施工； 7 当锚杆施工会造成基坑周边建（构）筑物的损害或违反城市地下空间规划等规定时，不应采用锚杆 8 锚杆的注浆应符合下列规定： 1）注浆液采用水泥浆时，水灰比宜取0.50～0.55；采用水泥砂浆时，水灰比宜取0.40～0.45,灰砂比宜取0.5～1.0，拌和用砂宜选用中粗砂； 2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定； 3）注浆管端部至孔底的距离不宜大于200mm；注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆；注浆后，当浆液液面下降时，应进行孔口补浆； 4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50～0.55的水泥浆；二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施；二次压力注浆时，终止注浆的压力不应小于1.5MPa； 5）采用分段二次劈裂注浆工艺时，注浆宜在固结体强度达到5MPa后进行，注浆管的出浆孔宜沿锚固段全长设置，注浆顺序应由内向外分段依次进行； 6）基坑采用截水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施； 7）寒冷地区在冬期施工时，应对注浆液采取保温措施，浆液温度应保持在5°C以上。 9 预应力锚杆复合土钉墙适用于地下水位以上或经降水的非软土基坑，且基坑深度不宜大于15m；当基坑潜在滑动面内有建筑物、重要地下管线时，不宜采用土钉墙。 锚杆施工工艺 锚杆一次注浆和二次注浆时间间隔大概需要4～6小时。 二次注浆需在一次注浆形成的水泥结石体强度达到5.0MPa时进行 锚杆施工工艺 准备→移机就位→安钻管、反复提钻管、钻进至设计深度→冲洗钻孔→安放锚索→拔出钻管→一次注浆→二次高压劈裂注浆。 一次注浆 一次注浆的压力可不加以限制，只要孔口溢出浆液，即暂停注浆，然后将孔口封闭，稳压1分钟左右，即可结束注浆。正常情况下一次注浆水泥用量为26－28袋，多时也可达36袋，注浆压力为0.5MPa左右，注浆时间一般为20min~1h，特殊情况下可达1h 45min。 二次注浆 二次注浆应在一次注浆形成的水泥结石体强度达到5.0MPa（4～6小时）时进行，注浆压力0.5～1.5MPa，最高达
目录 1.前言 (1) 2.检测技术要求 (1) 3.检测依据 (1) 4.检测成果 (2) 5.结论 (5)
基坑支护工程锚杆拉拔检测报告 检测人员： 报告编写： 报告审核： 报告批准： 报告日期： 委托单位： 检测单位：
1.前言 2014年5月，受************有限公司委托，会同施工单位、监理相关人员，*********** 有限公司试验检测中心依据国家有关规范、标准，对***********基坑支护工程进行了锚 杆拉拔验收试验检测。 2.检测技术要求 根据建设方的要求，本次的检测内容及技术要求见表2-1。 锚杆检测内容及技术要求表2-1 3.检测依据 3.1本工程检测依据的规范、规格及资料 (1)《建筑基坑支护技术规程》JGJ120-2012； (2) 依据《建筑基坑支护技术规程》JGJ120-2012中有关规定，检测数量不应少于锚杆总数的5%，且同一土层中的锚杆检测数量不应少于3根。 (3) 最大试验荷载参考规范A.4.1条规定确定。
(4) 加载分级和锚头位移观测时间按规范A.4.2条规定确定。 (5) 锚杆合格标准依据规范A.4.6条判别。 3.2检测设备 3.3检测方法 检测锚杆由现场监理随机指定。本基坑支护安全等级为二级，锚杆设计承载力为196.20KN，根据《建筑基坑支护技术规程》JGJ120-2012第4.8.8条规定，抗拔承载力检 测值为1.3倍的轴向拉力标准值(取255.06KN)。拉拔过程中进行分级加载（见表3-2）， 伸长量采用百分表计量。 锚杆检测加荷等级与位移观测间隔时间表3-2 4.1检测成果汇总 本次共检测锚杆9根，锚杆杆体采用2C20精轧螺纹钢筋，检测结果汇总见表4-1。 锚杆检测成果表表4-1

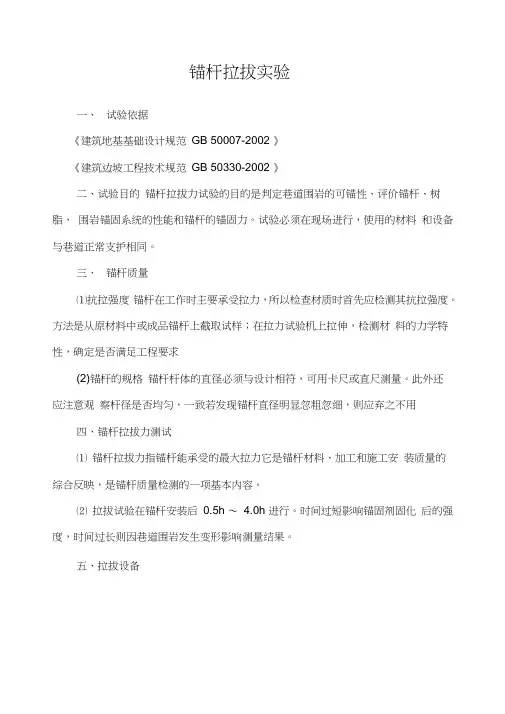

锚杆拉拔实验 一、试验依据 《建筑地基基础设计规范 GB 50007-2002》 《建筑边坡工程技术规范GB 50330-2002》 二、试验目的 锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。 三、锚杆质量 ⑴抗拉强度 锚杆在工作时主要承受拉力，所以检查材质时首先应检测其抗拉强度。方法是从原材料中或成品锚杆上截取试样；在拉力试验机上拉伸，检测材料的力学特性，确定是否满足工程要求 (2)锚杆的规格 锚杆杆体的直径必须与设计相符，可用卡尺或直尺测量。此外还应注意观察杆径是否均匀，一致若发现锚杆直径明显忽粗忽细，则应弃之不用 四、锚杆拉拔力测试 ⑴锚杆拉拔力指锚杆能承受的最大拉力它是锚杆材料、加工和施工安装质量的综合反映，是锚杆质量检测的一项基本内容。 ⑵拉拔试验在锚杆安装后0.5h～4.0h进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。 五、拉拔设备
