模拟中继线和数字中继线的区别是什么
模拟电话和数字电话的区别。电流信号分为数字信号和模拟信号，例如语音信息可以可以通过电压电流频率的大小来表示，也可以经过编码，用数字的形式来表示。
模拟电话
一条模拟电话线由两条导线构成，两条线不用区分极性，可以随意交叉。
模拟电话线一般一头接交换机的用户模块，另一头接电话机，有几个电话机就需要接几对线。电话机也分为模拟和数字两种，模拟电话线应该接模拟电话机。
中继线
中继线可以理解为连接交换机之间的一组有标号的导线，它的功能就是把各路话音信息互不影响的传送到另一端去。例如，我们可以拿起A交换机上的分机号为123的电话拨交换机B上的分机456；当按9请求占用中继线时，交换机会从A到B之间的中继线中选中一条中继线，假设选中第
17条中继线；然后通过中继线把主被叫传送过去，这样，在B交换机上
收到了456的分机号；B交换机让分机号为456的电话机震铃，然后用户摘机，进入通话；这样就建立了从分机123，中继线17，分机456的一条通话线路。
模拟中继和数字中继
从硬件上看去，交换机上分别安装了模拟和数字的中继控制模块，而线路上传送的电信号，也分别为模拟和数字的。中继模块的类型只要两边相同就行了，和用户模块类型没有关系，所以可以有两个模拟电话，中间通过数字中继连接。
模拟中继线可以仍然用一条电话线来传输一路中继；数字中继线一般是一对同轴电缆，或者双绞线。一对E1的同轴电缆可以传送30路话音；而模拟中继线和普通电话线一样，传送一路话音需要一对导线。
数字电话
模拟电话线只能传送声音信息，所以象主被叫号码，DTMF按键等信息需
要用特殊频率的声音进行编码后才能传送；而数字电话可以同时传送控制信号和语音信号，声音和控制信息经过数字化编码后，可以通过两条导线传送到交换机，但一路数字电话的导线可以是两条也可以是4条8条等。
数字话机必须能调制解调这些数字语音和识别这些控制信号，这就是数字话机和模拟话机的主要区别。
交换机和路由器的区别
交换机不是路由器
区别：路由器工作在网络层，具有连接不同类型网络的功能，并可以选择数据传送路径的设备。
路由器有三个特征：
1。工作在网络层：
路由器工作在第三层上,路由器是第三层网络设备，这样说大家可能都不理解，就先说一下集线器和交换机吧。集线器工作在第一层（即物理层），它没有智能处理能力，对它来说，数据只是电流而已，当一个端口的电流传到集线器中时，它只是简单地将电流传送到其他端口，至于其他端口连接的计算机接收不接收这些数据，它就不管了。交换机工作在第二层（即数据链路层），它要比集线器智能一些，对它来说，网络上的数据就是MAC地址的集合，它能分辨出帧中的源MAC地址和目的MAC地址，因此可以在任意两个端口间建立联系，但是交换机并不懂得IP地址，只知道MAC地址。路由器工作在第三层（即网络层），它比交换机还要“聪明”一些，它能理解数据中的IP地址，如果它接收到一个数据包，就检查其中的IP 地址，如果目标地址是本地网络的就不理会，如果是其他网络的，就将数据包转发出本地网络。
2。可以连接不同类型的网络：
我们常见的集线器和交换机一般都是用于连接以太网的，但是如果将两种网络类型连接起来，比如以太网与ATM网，集线器和交换机就派不上用场了。路由器能够连接不同类型的局域网和广域网，如以太网、ATM网、FDDI网、令牌环网等。不同类型的网络，其传送的数据单元——帧（Frame）的格式和大小是不同的，就像公路运输是汽车为单位装载货物，而铁路运输是以车皮为单位装载货物一样，从汽车运输改为铁路运输，必须把货物从汽车上放到火车车皮上，网络中的数据也是如此，数据从一种类型的网络传输至另一种类型的网络，必须进行帧格式转换。路由器就有这种能力，而交换机和集线器就没有。实际上，我们所说的“互联网”，就是由各种路由器连接起来的，因为互联网上存在各种不同类型的网络，集线器和交换机根本不能胜任这个任务，所以必须由路由器来担当这个角色。
3。路由器具有路径选择能力：
在互联网中，从一个节点到另一个节点，可能有许多路径，路由器可以选择通畅快捷的近路，会大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，这是集线器和二层交换机所根本不具备的性能。
二、交换机
交换机可以分为两层交换机（又被称为以太网交换机）和三层交换机（又被成为结点交换机），通常所说的交换
指的是前者。它工作的OSI的第二层（数据链路层），用于扩展局域网，其工作原理比较简单，根据MAC地址寻址，通过站表选择路由，站表的建立和维护由交换机自动进行。结点交换机和以太网交换机的区别有两点：一是结点交换机工作在广域网，以太网交换机工作在局域网。二是功能不同，结点交换机是用来存储转发数据分组的，内建转发表，实现路由选择协议，是网络拓扑中的结点；以太网交换机是用来连接局域网内部主机的，内部没有转发表，只有MAC地址和主机的映射表，逻辑上是总线结构。以太网、快速以太网、FDDI和令牌环网常被称为传统局域网，它们都是共享介质、共享带宽的共享式局域网。为了提高带宽，往
往采用路由器进行网络分割，将一个网络分为多个网段，每个网段有不同的子网地址，不同的广播域，以减少网络上的冲突，提高网络带宽。微化网段已不能适应局域网扩展和新的网络应用对高带宽的需求，有人说“传统局域网已走到尽头”
近几年突起的交换式局域网技术，能够解决共享式局域网所带来的网络效率低、不能提供足够的网络带宽和网络不易扩展等一系列问题。它从根本上改变了共享式局域网的结构，解决了带宽瓶颈问题。目前已有交换以太网、交换令牌环、交换FDDI和ATM等交换局域网，其中交换以太网应用最为广泛。交换局域网已成为当今局域网技术的主流。交换机提供了桥接能力以及在现存网络上增加带宽的功能。用于L A N上的交换机与网桥相似，因为它们都运作在数据链路层(第2层)的M A C子层上，都检验着所有进入的网络流量的设备地址。与网桥还有一点相似，交换机保持一张有关地址的信息表，并用该信息来决定如何过滤并转发L A N流量与网桥不同，交换机采用交换技术来增加数据的输入输出总和和安装介质的带宽。一般交换机转发延迟很小，能经济地将网络分成小的冲突网域，为每个工作站提供更高的带宽。
三、以太网交换机和路由器的区别：
1、工作层次不同：
最初的交换机是工作在OSI/RM开放体系结构的数据链路层（第二层），而路由器一开始设计工作在OSI模型的网络层。由于交换机工作在OSI的第二层（数据链路层），所以它的工作原理比较简单，而路由器工作在OSI的第三层（网络层），可以得到更多的协议信息，路由器可以做出更加智能的转发决策。
2、数据转发所依据的对象不同
交换机是利用物理地址或者说MAC地址来确定转发数据的目的地址。而路由器则是利用不同网络的ID号（即IP地址）来确定数据转发的地址。IP地址是在软件中实现的，描述的是设备所在的网络，有时这些第三层的地址也称为协议地址或者网络地址。MAC地址通常是硬件自带的，由网卡生产商来分配的，而且已经固化到了网卡中去，一般来说是不可更改的。而IP地址则通常由网络管理员或系统自动分配。
3、是否可以分割广播域
传统的交换机只能分割冲突域，不能分割广播域；而路由器可以分割广播域。由交换机连接的网段仍属于同一个广播域，广播数据包会在交换机连接的所有网段上传播，在某些情况会导致通信拥护和安全漏洞。连接到路由器上的网段会被分配成不同的广播域，广播数据不会穿过路由器。虽然第三层以上交换机具有VLAN功能，也可以分割广播域，但是各子广播域之间是不能通信交流的，它们之间的交流仍然需要路由器。
4、路由器提供了防火墙的服务，它仅仅转发特定地址的数据包，不传送不支持路由协议的数据包传送和求知目标网络数据包的传送，从而可以防止广播风暴。
最近看到很多人在询问交换机、集线器、路由器是什么，功能如何，有何区别，笔者就这些问题简单的做些解答。
首先说HUB,也就是集线器。它的作用可以简单的理解为将一些机器连接起来组成一个局域网。而交换机（又名交换式集线器）作用与集线器大体相同。但是两者在性能上有区别：集线器采用的式共享带宽的工作方式，而交换机是独享带宽。这样在机器很多或数据量很大时，两者将会有比较明显的。而路由器与以上两者有明显区别，它的作用在于连接不同的网段并且找到网络中数据传输最合适的路径，可以说一般情况下个人用户需求不大。路由器是产生于交换机之后，就像交换机产生于集线器之后，所以路由器与交换机也有一定联系，并不是完全独立的两种设备。路由器主要克服了交换机不能路由转发数据包的不足。
总的来说，路由器与交换机的主要区别体现在以下几个方面：
（1）工作层次不同
最初的的交换机是工作在OSI／RM开放体系结构的数据链路层，也就是第二层，而路由器一开始就设计工作在OSI模型的网络层。由于交换机工作在OSI的第二层（数据链路层），所以它的工作原理比较简单，而路由器工作在OSI的第三层（网络层），可以得到更多的协议信息，路由器可以做出更加智能的转发决策。
（2）数据转发所依据的对象不同
交换机是利用物理地址或者说MAC地址来确定转发数据的目的地址。而路由器则是利用不同网络的ID号（即IP地址）来确定数据转发的地址。IP地址是在软件中实现的，描述的是设备所在的网络，有时这些第三层的地址也称为协议地址或者网络地址。MAC地址通常是硬件自带的，由网卡生产商来分配的，而且已经固化到了网卡中去，一般来说是不可更改的。而IP地址则通常由网络管理员或系统自动分配。
（3）传统的交换机只能分割冲突域，不能分割广播域；而路由器可以分割广播域
由交换机连接的网段仍属于同一个广播域，广播数据包会在交换机连接的所有网段上传播，在某些情况下会导致通信拥挤和安全漏洞。连接到路由器上的网段会被分配成不同的广播域，广播数据不会穿过路由器。虽然第三层以上交换机具有VLAN功能，也可以分割广播域，但是各子广播域之间是不能通信交流的，它们之间的交流仍然需要路由器。
（4）路由器提供了防火墙的服务
路由器仅仅转发特定地址的数据包，不传送不支持路由协议的数据包传送和未知目标网络数据包的传送，从而可以防止广播风暴。
交换机一般用于LAN-WAN的连接，交换机归于网桥，是数据链路层的设备，有些交换机也可实现第三层的交换。路由器用于WAN-WAN之间的连接，可以解决异性网络之间转发分组，作用于网络层。他们只是从一条线路上接受输入分组，然后向另一条线路转发。这两条线路可能分属于不同的网络，并采用不同协议。相比较而言，路由器的功能较交换机要强大，但速度相对也慢，价格昂贵，第三层交换机既有交换机线速转发报文能力，又有路由器良好的控制功能，因此得以广泛应用。
目前个人比较多宽带接入方式就是ADSL，因此笔者就ADSL的接入来简单的说明一下。现在购买的ADSL猫大多具有路由功能（很多的时候厂家在出厂时将路由功能屏蔽了，因为电信安装时大多是不启用路由功能的，启用DHCP。打开ADSL的路由功能），如果个人上网或少数几台通过ADSL本身就可以了，如果电脑比较多你只需要再购买一个或多个集线器或者交换机。考虑到如今集线器与交换机的价格相差十分小，不是特殊的原因，请购买一个交换机。不必去追求高价，因为如今产品同质化十分严重，我最便宜的交换机现在没有任何问题。给你一个参考报价，建议你购买一个8口的，以满足扩充需求，一般的价格100元左右。接上交换机，所有电脑再接到交换机上就行了。余下所要做的事情就只有把各个机器的网线插入交换机的接口，将猫的网线插入uplink接口。然后设置路由功能，DHCP等，就可以共享上网了。
看完以上的解说读者应该对交换机、集线器、路由器有了一些了解，目前的使用主要还是以交换机、路由器的组合使用为主，具体的组合方式可根据具体的网络情况和需求来确定。
光纤的种类：
A.按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。单模光纤：中心玻璃芯较细（芯径一般为9
或10μm），只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
单模光纤(Single-mode Fiber)：一般光纤跳纤用黄色表示，接头和保护套为蓝色；传输距离较长。多模光纤(Multi-mode Fiber)：一般光纤跳纤用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。
常规型：光纤生产厂家将光纤传输频率最佳化在单一波长的光上，如1300nm。色散位移型：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1300nm和1550nm。
C.按折射率分布情况分：突变型和渐变型光纤。
突变型：光纤中心芯到玻璃包层的折射率是突变的。其成本低，模间色散高。适用于短途低速通讯，如：工控。但单模光纤由于模间色散很小，所以单模光纤都采用突变型。
渐变型光纤：光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在的多模光纤多为渐变型光纤。
模拟中继线和数字中继线的区别是什么 模拟电话和数字电话的区别。电流信号分为数字信号和模拟信号，例如语音信息可以可以通过电压电流频率的大小来表示，也可以经过编码，用数字的形式来表示。 模拟电话 一条模拟电话线由两条导线构成，两条线不用区分极性，可以随意交叉。 模拟电话线一般一头接交换机的用户模块，另一头接电话机，有几个电话机就需要接几对线。电话机也分为模拟和数字两种，模拟电话线应该接模拟电话机。 中继线 中继线可以理解为连接交换机之间的一组有标号的导线，它的功能就是把各路话音信息互不影响的传送到另一端去。例如，我们可以拿起A交换机上的分机号为123的电话拨交换机B上的分机456；当按9请求占用中继线时，交换机会从A到B之间的中继线中选中一条中继线，假设选中第 17条中继线；然后通过中继线把主被叫传送过去，这样，在B交换机上 收到了456的分机号；B交换机让分机号为456的电话机震铃，然后用户摘机，进入通话；这样就建立了从分机123，中继线17，分机456的一条通话线路。 模拟中继和数字中继 从硬件上看去，交换机上分别安装了模拟和数字的中继控制模块，而线路上传送的电信号，也分别为模拟和数字的。中继模块的类型只要两边相同就行了，和用户模块类型没有关系，所以可以有两个模拟电话，中间通过数字中继连接。 模拟中继线可以仍然用一条电话线来传输一路中继；数字中继线一般是一对同轴电缆，或者双绞线。一对E1的同轴电缆可以传送30路话音；而模拟中继线和普通电话线一样，传送一路话音需要一对导线。 数字电话 模拟电话线只能传送声音信息，所以象主被叫号码，DTMF按键等信息需 要用特殊频率的声音进行编码后才能传送；而数字电话可以同时传送控制信号和语音信号，声音和控制信息经过数字化编码后，可以通过两条导线传送到交换机，但一路数字电话的导线可以是两条也可以是4条8条等。 数字话机必须能调制解调这些数字语音和识别这些控制信号，这就是数字话机和模拟话机的主要区别。
中继器说明(跨接AMP) 一、 设备名称及型号： 中继器 OVT/BC-DCAP-3000R 二、设备示意图及其设备端口说明 频分器 频分器 频分器 频分器 O V T 双向切换模块 S M A S M A IN out OUT-AMP AMP-IN IN out 中继器OVT/BC-DCAP-3000R 原干线放大器 IN: CATV 信号输入 OUT ：CATV 信号输出、 OUT-AMP:接放大器的输入 AMP-IN:接放大器输出 三、设备概述： 本设备机壳采用铝制金属浇铸而成，具有抗腐蚀、散热快、屏蔽性好、防水等特点，接头使用优质的5/8防水射频连接器件。设备内部集成了OVT 双向切换放大器模块，高品质的频率双工器、优质的MCU 控制电路系统及高效电源模块。使设备可以长时间稳定工作。 四、设备功能及用途： 此设备用于OVT 双向互动电视系统中，介于OVT 接入网关GW2（局端设备）和线缆猫CM-V （终端设备）之间的中继设备。主要用来实现转发放大GW2与CM-V 之间的双向数据的通讯功能。同时支持OVT 的EOC 方案宽带数据业务旁通功能、CMTS 方案中CABLE
MODEM 的上行信号旁通功能。 OVT 双向互动电视（VOD ）系统数据信道(即GW2与CM-V 之间的双向通讯数据) 使用是915 MHz 、916 MHz 、917 MHz 、918 MHz 及971 MHz 、972 MHz 、973 MHz 、974MHz 两段频率范围。在某一个频点信道内传输双向数据信号（既有下行也有上行）。目前大多数有线电视同轴网络中使用放大器只能传输单向的下行信号，对于 OVT 双向互动电视（VOD ）系统中的数据信号就不能经此放大器进行双向传输，因此需要在放大器旁边增加一个无源中继设备，对数据信号进行双向传输。由于我司采用特高频进行双向互动电视（VOD ）业务数据传输，双向数据信号经过多级无源中继设备时无法正常通讯（网络链路损耗过大），所以我司研制了有源中继设备。 此中继设备（OVT/BC-DCAP-3000R ）可实现双向互动电视回传数据信号转发放大功能，可以提供22db 的增益。并且可以对回传数据上、下电平单独进行0-18db 增益调整范围。 五、OVT 双向切换、放大模块工作原理概述 图1 双向切换放大模块功能示意图 1） 从上图可看到，双向切换放大模块主要由两个射频接口（上行射频接口， 滤波阻抗 匹配电路 滤波阻抗匹配电路 高速开关电 路 反馈抑制电路 高增益放大模块 下行衰减上行 衰减 控制电 电源 上行射频接 下行射频接

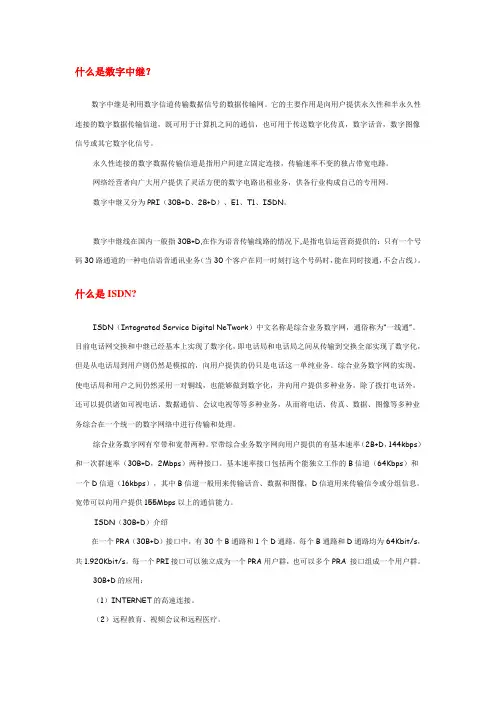

什么是数字中继？ 数字中继是利用数字信道传输数据信号的数据传输网。它的主要作用是向用户提供永久性和半永久性连接的数字数据传输信道，既可用于计算机之间的通信，也可用于传送数字化传真，数字话音，数字图像信号或其它数字化信号。 永久性连接的数字数据传输信道是指用户间建立固定连接，传输速率不变的独占带宽电路。 网络经营者向广大用户提供了灵活方便的数字电路出租业务，供各行业构成自己的专用网。 数字中继又分为PRI（30B+D、2B+D）、E1、T1、ISDN。 数字中继线在国内一般指30B+D,在作为语音传输线路的情况下,是指电信运营商提供的：只有一个号码30路通道的一种电信语音通讯业务（当30个客户在同一时刻打这个号码时，能在同时接通，不会占线）。 什么是ISDN? ISDN（Integrated Service Digital NeTwork）中文名称是综合业务数字网，通俗称为“一线通”。目前电话网交换和中继已经基本上实现了数字化，即电话局和电话局之间从传输到交换全部实现了数字化，但是从电话局到用户则仍然是模拟的，向用户提供的仍只是电话这一单纯业务。综合业务数字网的实现，使电话局和用户之间仍然采用一对铜线，也能够做到数字化，并向用户提供多种业务，除了拨打电话外，还可以提供诸如可视电话、数据通信、会议电视等等多种业务，从而将电话、传真、数据、图像等多种业务综合在一个统一的数字网络中进行传输和处理。 综合业务数字网有窄带和宽带两种。窄带综合业务数字网向用户提供的有基本速率（2B+D，144kbps）和一次群速率（30B+D，2Mbps）两种接口。基本速率接口包括两个能独立工作的B信道（64Kbps）和一个D信道（16kbps），其中B信道一般用来传输话音、数据和图像，D信道用来传输信令或分组信息。宽带可以向用户提供155Mbps以上的通信能力。 ISDN（30B+D）介绍 在一个PRA（30B+D）接口中，有30个B通路和1个D通路，每个B通路和D通路均为64Kbit/s，共1.920Kbit/s。每一个PRI接口可以独立成为一个PRA用户群，也可以多个PRA 接口组成一个用户群。 30B+D的应用：
模拟中继线，汇线通，集线通，一号通的区别? 模拟中继线有一个代表号码（有中继联选功能），后面还有几个跟随号码。客户打代表号不会占线，跟随号码还是会占线，拨外线无须拨９，而且这几个号码不能互打（拨短号）。 例：一公司现在申请了5条模拟中继线，（代表号）83218321（跟随号）83218322，83218323，83218324，83218325。如果5个客户同时打83218321，就可以接通。如果现在有一个客户在同83218322通话，这时又有一客户打83218322，就会忙线。 ，拨外线须拨９。 例：一公司现在申请了5条汇线通，（总机号）83218321（另外的四个号码）83218322，83218323，83218324，83218325。那它们的（短号）是：8321，,8322，8323，8324，8325 83218324要拨83218321，只接拨0就可以了；83218321要拨83218323，直接拨8323就行了.而且它们之间互打免费。 (在没有接电话交换机的情况下,直线)如果两个客户同时打83218321，就有一个听到忙音。如果现在有一个客户在同83218321通话，这时又有一客户打83218321，也会听到忙音；如果现在有一个客户打83218321，83218321接起来，然后转给8324，这时另客户再打83218321，就可以接通； 集线通有一个总机号码，有一个代表号（有中继联选功能），后面还有几个跟随号码。客户打代表号不会占线，跟随号码还是会占线，而且这些号码之间互打免费（拨短号）。拨外线须拨９。 例：一公司现在申请了5条集线通，（代表号／总机号）83218321（另外的四个号码）83218322，83218323，83218324，83218325。那它们的（短号）是：8321，,8322，8323，8324，8325 83218324要拨83218321，只接拨0就可以了；83218321要拨83218323，直接拨8323就行了.而且它们之间互打免费。 如果5个客户同时打83218321，都会接通。如果现在有一个客户在同83218322通话，这时又有一客户打83218322，就不能接通。 一号通只是一个虚拟的号码，只能打进，不能打出；它所做的只是把几个号码捆绑在它上面，有人打这个一号通时，按你的设定振铃。 例：一公司现在申请了一个一号通，（一号通号码）88888888（捆绑的四个号码）83218322，83218323，83218323，83218323。 如果两个客户同时打88888888，都会接通（最多可接通4个）。如果现在有客户在同83218322／83218323通话，这时又有3客户打88888888，就一个客户听到的是忙音。
S7-200模拟量模块系列 模拟信号是指在一定范围内连续的信号（如电压、电流），这个“一定范围”可 以理解为模拟量的有效量程。在使用S7-200模拟量时，需要注意信号量程范围，拨码开关设置，模块规范接线，指示灯状态等信息。 本文中，我们按照S7-200模拟量模块类型进行分类介绍： ?AI 模拟量输入模块? 1. ? 2. AO模拟量输出模块 3. AI/AO模拟量输入输出模块 4. 常见问题分析 首先，请参见“S7-200模拟量全系列总览表”，初步了解S7-200模拟量系列的基本信息，具体内容请参见下文详细说明： AI 模拟量输入模块 A. 普通模拟量输入模块： 如果，传感器输出的模拟量是电压或电流信号（如±10V或0~20mA），可以选用普通的模拟量输入模块，通过拨码开关设置来选择输入信号量程。注意：按照规范接线， 尽量依据模块上的通道顺序使用（A->D），且未接信号的通道应短接。具体请参看 《S7-200可编程控制器系统手册》的附录A-模拟量模块介绍。 4AI EM231模块： 首先，模拟量输入模块可以通过设置拨码开关来选择信号量程。开关的设置应用于 整个模块，一个模块只能设置为一种测量范围，且开关设置只有在重新上电后才能 生效。也就是说，拨码设置一经确定后，这4个通道的量程也就确定了。如下表所示：
注：表中0~5V和0~20mA（4~20mA）的拨码开关设置是一样的，也就是说，当拨码 开关设置为这种时，输入通道的信号量程，可以是0~5V，也可以是0~20mA。 ? 8AI EM231模块： 8AI的EM231模块，第0->5通道只能用做电压输入，只有第6、7两通道可以用做电流输入，使用拨码开关1、2对其进行设置：当sw1=ON，通道6用做电流输入；sw2=ON 时，通道7用做电流输入。反之，若选择为OFF，对应通道则为电压输入。 注：当第6、7道选择为电流输入时，第0->5通道只能输入0-5V的电压。 B. 测温模拟量输入模块（热电偶TC；热电阻RTD）： 如果，传感器是热电阻或热电偶，直接输出信号接模拟量输入，需要选择特殊的测 温模块。测温模块分为热电阻模块EM231RTD和热电偶模块EM231TC。注意：不同的信 号应该连接至相对应的模块，如：热电阻信号应该使用EM231RTD，而不能使用 EM231TC。且同一模块的输入类型应该一致，如：Pt1000和Pt100不能同时应用在一个热电阻模块上。 热电偶模块TC： EM231 TC支持J、K、E、N、S、T和R型热电偶，不支持B型热电偶。通过拨码设置，模块可以实现冷端补偿，但仍然需要补偿导线进行热电偶的自由端补偿。另外， ?该模块具有断线检测功能，未用通道应当短接，或者并联到旁边的实际接线通道上。 热电阻模块RTD： 热电阻的阻值能够随着温度的变化而变化，且阻值与温度具有一定的数学关系，这 种关系是电阻变化率α。RTD模块的拨码开关设置与α有关，如下图所示，就算同是 Pt100，α值不同时拨码开关的设置也不同。在选择热电阻时，请尽量弄清楚α参数，按 照对应的拨码去设置。具体请参看《S7-200可编程控制器系统手册》的附录A-热电偶和 热电阻扩展模块介绍。
中继线业务入网协议 为保护客户的通信权利，维护中国电信集团北京市电信公司（以下简称北京市电信公司）合法的通信经营权，基于客户在本登记单中确认的服务项目，北京市电信公司将向客户提供电信业务的相关服务，双方本着自愿、平等的原则，经协商达成协议如下： 一、协议双方的权利与义务 1、客户的权利与义务 （ 1）有权选择使用北京市电信公司已开办的电信业务和接受相应的通信服务。 （ 2）有权对北京市电信公司的电信业务服务质量进行监督和申诉。 （ 3）应在北京市电信公司规定的时间内交纳使用电信业务服务的费用。 （ 4）登记办理电信业务须提供真实、无误的客户资料，并提供客户和经办人的身份证明，当客户资料变更时应在一周内办理客户资料变更登记手续。客户对填写的客户资料的正确性，完整性承担法律责任。 （5）应使用国家批准入网并具有入网标志的用户终端设备。 （6）应注意保管使用电信业务的密码，如因使用不善或被他人使用所造成的损失，由客户自己承担责任。 2、北京市电信公司的权利与义务 （ 1）按照国家规定的电信资费标准收取各项费用，并有权在国家规定的资费政策范围内调整资费。 （ 2）有权对电信业务的服务功能作出调整的权利，以确保电信业务的服务质量。 （3）本协议终止后，有权收回客户原使用的业务号码，并分配给其他客户使用。 （ 4）因客户欠费等客户信用原因，有权拒绝其申请其他电信业务项目。 （5）为建立与客户沟通渠道，改善服务工作，可以使用本协议提供的客户资料。 （6）按照国家规定的电信服务质量标准为客户提供电信业务服务。 （7）在营业场所公布电信业务的服务项目和资费标准，并以多种方式为客户缴费提供方便。 （8）提供电信业务受理、咨询、查询、障碍申告等服务。 （9）因电信业务发展或电信技术的需要，而引起的电信业务服务变更（包括变更已分配给客户使用的业务号码）或影响客户使用的，应提前通知客户，若更改客户电话号码，应提前 10 日告知客户，号码更改后，应在 20 日内连续播放改号提示音。 （10）北京市电信公司的业务通告及业务变更，可以采取电话语音、广播、电视、公开张贴、信函、报纸或互联网等方式，信函通知于寄出后（以邮戳为准） 48 小时即视为客户已收到，其它方式的通告于通告发出 24 小时即视为客户已收到，无论客户知悉与否，均为通知有效。若客户对业务通告及业务变更有异议，须在通告发出后 7 日内与北京市电信公司协商，否则北京市电信公司将认为客户已知悉并同意。 二、违约责任 1、北京市电信公司应在公布的时限内保证装机开通；由于北京市电信公司的原因逾期未能装机开通的，按照国家电信条例的相关规定进行赔偿，即每超时一天，按照安装费、移装费或其他一次性费用的1％向客户支付违约金。 2、客户逾期不缴纳费用，北京市电信公司按照国家电信条例的相关规定，在追缴欠费的同时向客户收取违约金（按所欠费用以每日3%。的比例计算）。暂停提供服务期间，月租费和违约金照计；因欠费拆机 的，北京电信保留向客户追缴所欠全部费用和采取进一步措施的权利。 3、无论本协议其他条款是否有相反规定，一方对其他任何一方因本协议项下行为而导致的收益或利润损失、未实现预期的节省、商业信誉损失以及其他任何间接的或后果性的损失均不承担责任。 三、协议的终止与解除 1、客户在交清所有电信费用后可申请办理拆机或过户手续，本服务协议相应终止。 2、客户有下列情形之一的，北京市电信公司暂停向客户提供本协议规定的部分或全部服务： （ 1）客户提供的资料不真实； （ 2）未经北京市电信公司同意，客户擅自移机（室内移机除外）或转让电话租用权的；擅自改变电信业务使用性质的； （ 3）逾期 30 日未交清电信业务费用； 3、客户有下列情形之一的，北京市电信公司可以拆机并解除本协议； （ 1）利用电信业务进行非法电信业务经营； （2）在北京市电信公司因客户欠费暂停服务60日内未交清电信业务费用和违约金； （ 3）法律法规规定的其它情形。 四、可分性若本协议其中任何条款被认定无效，该条款不影响本协议其它条款的法律效力。 五、争议解决双方对本协议的规定发生争议时，本着互让互利的原则，通过协商解决，协商不成的，任何一方 可以 采取以下方式来解决争议：请求北京仲裁委员会依照其仲裁规则对所争议事项进行仲裁，仲裁裁决是终局的，对双方均有约束力
中继器 中继器是局域网环境下用来延长网络距离的最简单最廉价的互联设备，操作在OSI的物理层，中继器对在线路上的信号具有放大再生的功能。 中继器（RP repeater）是连接网络线路的一种装置，常用于两个网络节点之间物理信号的双向转发工作。中继器是最简单的网络互联设备，主要完成物理层的功能，负责在两个节点的物理层上按位传递信息，完成信号的复制、调整和放大功能，以此来延长网络的长度。由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。中继器就是为解决这一问题而设计的。它完成物理线路的连接，对衰减的信号进行放大，保持与原数据相同。一般情况下，中继器的两端连接的是相同的媒体，但有的中继器也可以完成不同媒体的转接工作。从理论上讲中继器的使用是无限的，网络也因此可以无限延长。事实上这是不可能的，因为网络标准中都对信号的延迟范围作了具体的规定，中继器只能在此规定范围内进行有效的工作，否则会引起网络故障。 中继器的作用 中继器（Repeater）工作于OSI的物理层，是局域网上所有节点的中心，它的作用是放大信号，补偿信号衰减，支持远距离的通信。 中继器的工作原理 中继器是一个小发明，它设计的目的是给你的网络信号以推动，以使它们传输得更远。 由于传输线路噪声的影响，承载信息的数字信号或模拟信号只能传输有限的距离，中继器的功能是对接收信号进行再生和发送，从而增加信号传输的距离。它是最简单的网络互连设备，连接同一个网络的两个或多个网段。如以太网常常利用中继器扩展总线的电缆长度，标准细缆以太网的每段长度最大185米，最多可有5段，因此增加中继器后，最大网络电缆长度则可提高到925米。一般来说，中继器两端的网络部分是网段，而不是子网。 中继器可以连接两局域网的电缆，重新定时并再生电缆上的数字信号，然后发送出去 同轴电缆 ，这些功能是OSI模型中第一层--物理层的典型功能。中继器的作用是增加局域网的覆盖区域，例如，以太网标准规定单段信号传输电缆的最大长度为500米，但利用中继器连接4段电缆后，以太网中信号传输电缆最长可达2000米。有些品牌的中继器可以连接不同物理介质的电缆段，如细同轴电缆和光缆。 中继器只将任何电缆段上的数据发送到另一段电缆上，并不管数据中是否有错误数据或不适于网段的数据。 中继器的优点 （１）过滤通信量中继器接收一个子网的报文，只有当报文是发送给中继器所连的另一个子网时，中继器才转发，否则不转发。 （２）扩大了通信距离，但代价是增加了一些存储转发延时。 （３）增加了节点的最大数目。 （４）各个网段可使用不同的通信速率。 （５）提高了可靠性。当网络出现故障时，一般只影响个别网段。 （６）性能得到改善。 当然，使用中继器也有一定的缺点，例如： （１）由于中继器对接收的帧要先存储后转发，增加了延时。
模拟量比例换算 因为A/D（模/数）、（D/A）数/模转换之间的对应关系，S7-200 CPU内部用数值表示外部的模拟量信号，两者之间有一定的数学关系。这个关系就是模拟量/数值量的换算关系。 例如，使用一个0 - 20mA的模拟量信号输入，在S7-200 CPU内部，0 - 20mA对应于数值范围0 - 32000； 对于4 - 20mA的信号，对应的内部数值为6400 - 32000。 如果有两个传感器，量程都是0 - 16MPa，但是一个是0 - 20mA输出，另一个是4 - 20mA输出。它们在相同的压力下，变送的模拟量电流大小不同，在S7-200内部的数值表示也不同。显然两者之间 存在比例换算关系。模拟量输出的情况也大致相同。 上面谈到的是0 - 20mA与4 - 20mA之间换算关系，但模拟量转换的目的显然不是在S7-200 CPU中得到一个0 - 32000之类的数值；对于编程和操作人员来说，得到具体的物理量数值（如压力值、流量值），或者对应物理量占量程的百分比数值要更方便，这是换算的最终目标。 如果使用编程软件Micro/WIN32中的PID Wizard（PID向导）生成PID功能子程序，就不必进行0 - 20mA 与4 - 20mA信号之间的换算，只需进行简单的设置。 通用比例换算公式 模拟量的输入/输出都可以用下列的通用换算公式换算： Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl 其中： Ov: 换算结果 Iv: 换算对象 Osh: 换算结果的高限 Osl: 换算结果的低限 Ish: 换算对象的高限 Isl: 换算对象的低限 它们之间的关系可以图示如下： 图1. 模拟量比例换算关系 实用指令库 在Step7 - Micro/WIN Programming Tips（Micro/WIN编程技巧中）的Tip38就是关于如何实现上述 转换的例程。
PLC对模拟量信号的处理过程及方法模拟量信号是自动化过程控制系统中最基本的过程信号(压力、温度、流量等)输入形式。系统中的过程信号通过变送器，将这些检测信号转换为统一的电压、电流信号，并将这些信号实时的传送至控制器(PLC)。 PLC通过计算转换，将这些模拟量信号转换为内部的数值信号。从而实现系统的监控及控制。从现场的物理信号到PLC内部处理的数值信号，有以下几个步骤：
从以上PLC模拟量的信号输入流程可以看到，在自动化过程控制系统中，模拟量信号的输入是非常复杂的。但是，在现目前的工业现场，对模拟量信号的处理已基本都采用电流信号方式进行传输，
相比于电压信号方式，电流信号抗干扰能力更强，传输距离更远，信号稳定。 这里就PLC对模拟量信号的转换过程进行一个简单的分解介绍。 PLC对模拟量信号的转换 西门子S7-200SMART PLC模拟量模块对模拟量信号的转换范围 台达DVP系列模拟量模块对模拟量信号的转换范围从以上 可以看到： 1、模拟量信号接入PLC后，PLC将模拟量信号转换为了整型数据，不是浮点数(如西门子-27,648 到 27,648); 2、不同品牌的PLC对模拟量转换范围是有差异的(如西门子-27,648 到 27,648;台达-32,384 到 32,384); 3、PLC同一个模块对不同类型的模拟量信号的转换范围是一致的
(如西门子对±10 V、±5 V、±2.5 V 或 0 到 20mA的模拟量信号的转换范围均为-27,648 到 27,648); 故从以上几点我们可以知道，接入PLC的模拟量信号还需要进行再转换处理，才可以得到与实际物理量相匹配的数据;在进行数据转换处理的时候，还应该与使用的PLC模块的处理数据范围相对应。PLC数据转换处理过程 1、模拟量信号与PLC转换数据之间的转换 从以上内容知道，从PLC直接读取到的模拟量信号为整型数据，整型数据无法直观的反馈出实际的物理量大小，故为了能够直观的反馈出现场的过程信号情况，还应该将这些整型数据转换为反馈直观真实的浮点数信号。这里以台达PLC模拟量输入模块的数据处理过程为例说明。

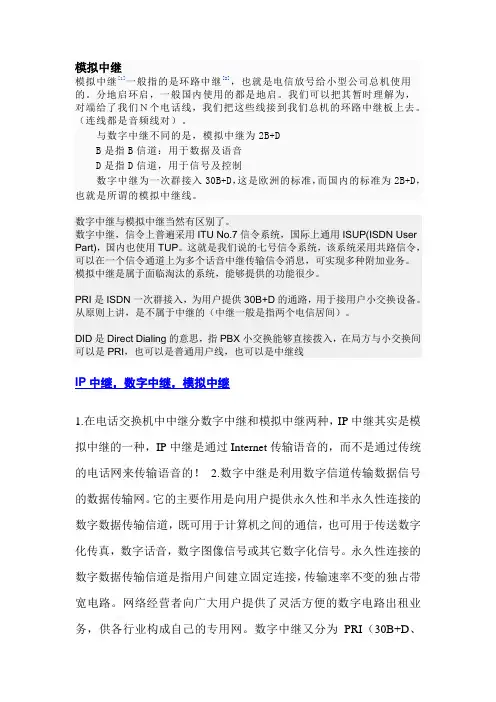

模拟中继与数字中继的区别 中继线的定义为:用于连接用户交换机(或称小总机),无线寻呼台,证券交易系统,移动电话交换机与当地电话交换机的线路. 中继线类型可分:模拟用户中继线(环路中继)和数字中继两种. ● 1: 模拟用户中继线(环路中继)就是用普通电话线来传输语音和信息. 通讯质量:由于其信号传输是基于模拟信号,所以会通讯质量比较低; 通讯成本:由于通过叠加普通电话线来增加外线数目,模拟用户中继线适用对象:故模拟中继线适合对外线对数要求低(小于30对)的用户是不错的选择. ● 2:数字中继是指在公众电话网上，提供一个数字物理通道和交换机数字中继接口，使用户与公众电话网上的用户可以进行话音等信息的互通。也就是说利用光纤来传输数字化的语音和数据信号.所以通讯质量有保障. 数字中继的特点： 通讯质量:利用光纤来传输数字化的语音和数据信号.所以通讯质量有保障. 通讯成本:由于是数字传输,所以一般都是以光纤为传输介质,故总体
