匀质改性防火保温板
配方工艺和技术说明
一、产品概述：
匀质改性防火保温板是一种新型墙体保温材料。是以硅、钙质矿物原料及粘结改性剂为主要无机胶结材料，复合膨胀聚苯乙烯泡沫颗粒（又称膨胀聚苯颗粒），辅以适量发泡、憎水等添加剂（不含氯化镁、氯氧镁），经加水混合搅拌、模具或设备压制成型、养护、加工等工艺而制成的用于建筑节能工程的具有良好防火性能的保温板材。
匀质改性防火保温板-应用于外墙保温安装结构示意图
二．生产工艺流程
三．生产配方和操作工艺
匀质改性防火保温板
（1）操作工艺：
1、加入所有粉料与水泥干搅拌均匀后再和水高速搅拌
2、将发泡剂加水稀释160倍后发泡机打出泡沫后和水泥浆料搅拌均匀
3、加入聚苯颗粒搅拌10-20秒钟后（泡沫颗粒均匀裹浆）
4、将料浆倒入模子中用千斤顶压下去30%-50%。
（2）原料说明：
1、聚苯颗粒，用直径3-5mm新料,客户可根据自身要求添加。
2、52.5普通硅酸盐水泥：无机防火胶凝材料。（添加量根据所需的干密度不
同可以调节）
3、水（普通自来水）：添加量可根据水泥蓄水量及环境温度调节。
4、多元共聚憎水粉：提高产品憎水性,降低产品的吸水率。
5、匀质板专用进口发泡剂：产生内部均匀细小的气泡，降低产品导热系数，
减轻板材容重。
6、8029胶粉：后期具有高强的粘接力,使聚苯颗粒与水泥充分凝结在一起，增
加板材的内聚力。
7、匀质板专用早强剂：提高水泥早期凝固时间，降低脱模时间，提高模具的
周转率。（根据环境温度和凝结时间调整）。
8、匀质板专用增强剂：增加产品的后期强度，提高板材的抗压和抗折强度。生产过程根据各地材料不同、环境温度和水质等综合因素进行调整，多次试制合格后，方可大量生产。
（3）模具准备：
匀质板模压式模具：冷轧钢板轧成长方型1200 mmX600mmX900mm，配合插销孔和加强筋。模具做成可拆卸式方便拆模，下面可自带滚轮，方便轨道运输。
（4）搅拌切割准备：
砂浆干混搅拌机一台（混合干粉），砂浆搅浆机一台（高速搅浆)，卧式砂浆搅拌机一台（低速混合浆体和聚苯颗粒），匀质板圆盘式切割机
三、产品特点：
1、A级防火，彻底消除了火灾隐患
耐高温、熔点2000℃以上，完全满足了外墙防火要求。
2、保温隔音效果好
匀质改性防火保温板的导热系数≤0.56W/(m2k)，完全可满足建筑外墙保温隔热隔音的需求。
3、高强度、低容重、不易变形和破碎
此产品经检测抗拉强度可达0.15MPa，产品抗压强度可达0.8MPa。密度180kg/m3，达到了低容重、高强度的相对统一，使用与运输时不易变形和碎裂。
4、防水性能优越
添加了憎水剂的无机胶凝材料在水中易分散和悬浮，形成浆体，有效包裹聚苯颗粒，其固化后产生一定强度及柔韧性，形成防水层，对墙体起到了很好的保护作用
5、施工性能好
产品强度高，可锯、磨、钉、切等，并不易破损，方便施工，提高了施工质量。
6、环保安全、无毒无害
此产品在生产、安装、使用过程中，均不排放有害气体和废物，不会产生可漂浮物，污染环境。经国家防火建材质量监督检测中心测试，在高温下不会燃烧且不释放有毒气体，烟气毒性为安全一级，属于安全、环保的建筑材料。
7、耐候性能优越，使用寿命长
匀质改性防火保温板耐候性能优越，使用寿命长，可达到30年以上。
四、性能指标：
五、应用前景：
现代建筑火灾频发，也引起了人们对保温材料防火性能的高度关注。为了人类的健康与安全，越来越多的惹火保温材料（易燃保温材料）被淘汰。而消费者更多的选用了防火性能良好的保温板材。相比之下，B1级难燃保温材料与A级不燃防火材料就有了更好的用武之地。被越来越多的建筑所应用。随着我国节能建筑的推广及以安全建筑的需要， A级防火保温板市场应用前景良好！
匀质改性防火保温板为A级防火外墙保温材料，整体的保温和防火效果特别好，并且在进行施工安装的时候也更加的方便，整体材质的强度特别高。既有阻燃耐高温的效果，又具有超强的粘结力，并且在任何的使用环境下都可以有很好的抗裂防水性。抗冲击的能力也是特别强，所以能够让我们在使用的时候有更好的安全性，是我们日常生活当中防火保温的不二选择。既可广泛用各类既有建筑、新建工程的外墙外保温系统中的保温板，也可作为其它各类保温墙体的保温芯材。
工程名称龙湖紫云别院交底日期 施工单位安徽中固建设有限公司分部分项工程名称匀质改性防火 保温板 交底提要 工程概况、施工准备、工艺流程、操作要点、质量要求等。 一侧100mm宽压入胶粘剂内，余下的另一侧甩出，待保温板粘贴牢固后进行翻包。 4.6、粘贴匀质改性防火保温板 1）匀质改性防火保温板非标准尺寸和局部不规则处可用切割机现场切割。墙面边角处使用保温板材最小尺寸应大于200mm； 2）胶粘剂采取条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为3-5mm为宜，保温板有效粘结面积应不小于80％； 3)保温板粘贴时应轻揉、均匀挤压密实，并用2m靠尺及橡皮锤对板进行调整。板与板之间要挤紧，板与板之间的接缝缝隙不得大于1.5mm，板间接缝处侧面挤出的胶粘剂应及时清理干净； 4）匀质改性防火保温板粘贴宜分段自下而上沿水平方 向横向铺贴，上下两排匀质改性防火保温板宜竖向错缝1/2 板长,局部最小错缝不得小于200mm；在墙体转角处，匀质 改性防火保温板端部应垂直交错互锁，并保证转角顺直。 保温板错缝及转角示意图5）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的匀质改性防火保温板应采用整块匀质改性防火保温板裁成“L”型进行铺贴，不得拼贴，
工程名称龙湖紫云别院交底日期 施工单位安徽中固建设有限公司分部分项工程名称匀质改性防火 保温板 交底提要 工程概况、施工准备、工艺流程、操作要点、质量要求等。 窗口上端应进行滴水处理，窗台面应内高外低，泛水坡度宜控制在20%左右。拼缝距洞口四周距离应不小于100mm，并采用耐候密封胶嵌缝。 门窗洞口排版示意图 4.7、钻孔及安装膨胀锚栓 1）膨胀锚栓安装的数量、位置及在基层上的有效锚固深度应符合导则的规定和设计要求。锚栓距匀质改性防火保温板边缘不应小于80mm； 2）在胶粘剂终凝后先安装占总量约50﹪膨胀锚栓，待铺设耐碱玻纤网格布后再安装其余50﹪膨胀锚栓； 3）锚栓在混凝土基层内的锚固深度不得小于30mm，在填充墙砌体内的锚固深度不应小于60mm； 4）匀质改性防火保温板锚固件数量应满足设计要求且建筑高度60m以下的墙面每平方米小少于8个，且每块板上至少有一个锚栓。 5）锚栓应按梅花状进行布设； 6）混凝土墙体、加气混凝土砌块墙采用普通的敲击式锚栓，对空心砖、多孔砖墙应
大丰·壹方城外墙保温工程 外墙岩棉防火保温板 专 项 施 工 方 案 编制人： 审核人： 审批人： 江苏建设控股集团有限公司大丰·壹方城外墙保温工程2016年10月18日
目录 一：工程概况 (2) 二：编制依据 (3) 三:外墙保温构造 (3) 四．施工部署 (3) 1．施工准备 (3) 2．安全技术交底 (3) 3．材料准备 (4) 五、施工工艺 (4) 1.弹控制线、挂基准线 (4) 2．安装底座托架 (4) 3．粘结砂浆 (5) 4．基层上粘贴翻包网格布 (5) 5．粘结剂 (5) 6．粘贴岩棉板 (6) 7．安装锚固件 (6) 8．打磨岩棉板不平整接缝处、贴翻包网格布 (7) 9．底层抹面胶浆 (8) 10．铺设耐碱网格布 (8) 11．面层抹面胶浆 (9) 12．细部节点及特殊部位处理 (9) 六．施工重点 (9) 七．施工验收 (10) 1．检验批的划分 (10) 2．材料验收及复试 (10) 3．施工过程中隐蔽工程验收 (10) 4．复合岩棉防火保温板安装允许偏差、外保温墙面层的验收标准 (10) 4.复合岩棉防火保温板安装允许偏差、外保温墙面层的验收标准 (11) 一：工程概况 工程内容：大丰·壹方城外墙保温项目，真石漆饰面、复合岩棉防火保温板。 外墙保温工程采用90mm厚A级复合岩棉防火保温板外墙外保温系统，外饰面采用真石漆涂料饰面。主要施工工艺如下：建筑物基层墙面处理（找平层验收）、施工面岩棉板布胶粘贴（包括岩棉板界面处理）、抹面胶浆批涂、玻纤网布铺设、锚栓固定；细
部节点（变形缝、门窗洞口、保温端口等）网布加强及防水构造设置。窗侧边20mmA 级复合岩棉板保温构造。 质量标准：合格 二：编制依据 1.国家及地方施工验收规范及标准： 《建筑工程施工质量验收规范》（GB 50300-2013） 《建筑节能工程施工质量验收规范》（GB50411-2014） 《建筑节能工程施工质量验收规程》（DGJ32/J19） 《外墙外保温工程技术规程》(JGJ 144-2008 ) 《复合岩棉防火保温板系统应用技术规程》(JG/T 060-2013 ) 2.大丰·壹方城外墙保温建筑施工图 三:外墙保温构造 本施工方案为岩棉板薄抹灰外墙外保温系统施工，采用90mmA级复合岩棉保温板作为保温层，运用胶粘剂粘贴和锚栓固定相结合的工艺与基层墙体连接固定，并由抹面胶浆和玻纤网格布复合成抹面层，饰面层为真石漆饰面。 具体构造措施我公司跟进总包外立面粉刷进度，即A区东立面→A区北立面→C区东立面→C区南立面→C区北立面→C区西立面→B区西立面→B区东立面→A区西立面施工。 四．施工部署 1．施工准备 1.1外墙抹灰基层用1:2水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照GB 50210《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。 1.2 因外墙A级复合岩棉保温板在本地尚未普及，为确保施工质量，根据现场实际情况，首先在外墙合适位置完成样板，经建设、监理单位认可后，方可进行大面积施工。
A级硅质改性保温板技 术方案 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
恒利嘉豪 ---外墙保温系统 施 工 技 术 方 案 2014年07月126日
目录 一、编制依据 二、施工工艺和流程 三、施工要求 四、质量控制 五、其他注意事项 六、成品保护措施 一、编制依据 1、《民用建筑热工设计规范》 GB50167-93 2、《建筑节能工程施工质量验收规范》 GB50411-2007 3、《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》 GB/T10801.2-2002 4、《民用建筑节能设计标准》（采暖居住） JGJ26-95 5、《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2001 6、《膨胀聚苯乙烯泡沫板薄抹灰系统》 JG 149-2003 7、《外墙外保温工程技术规程》 JGJ144-2004 8、《甘肃省居住建筑热环境和节能设计标准》 DGJ32/J71-2008 9、《甘肃省建筑节能工程施工质量验收规程》 DGJ32/J19-2007 10、《甘肃省省节能工程现场热工性能检测》 DGJ32/J23-2006
二、施工工艺和流程 2.1 施工条件 2.1.1 基层墙体 经过工程验收达到国家验收质量标准的结构承重墙面或非承重墙面在找平层施工完毕后，待找平层干燥并已验收合格，即可进行外墙外保温施工。进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表1的规定： 基层墙体的允许偏差和检查方法表1 对于未达到以上标准的墙体应按以下方法进行处理： 对新建工程，必须彻底清除基层表面浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1:3的水泥砂浆修补。 2.1.2 门窗口 门窗洞口经验收，洞口尺寸位置达到设计和质量要求；门窗或辅框已安装完毕。 2.1.3 窗的保温
改性沥青生产工艺 影响改性沥青的质量因素众多，基质沥青与改性剂的剂量比是生产合格改性沥青的基础，恰当的工艺路线及技术参数的确定是关键，稳定的改性沥青设备是生产合格改性沥青的保障。基质 沥青种类繁多，不同型号、不同产地的基质沥青，其组成成分略有差异，而改性剂的种类也比较多，如何结合实际需要，使基质沥青与改性剂得到最佳匹配，如何使工艺路线及技术参数得到最佳设置，如何确保生产稳定的改性沥青，等等一系列问题。一般通过小试、中试，最终确定大生产的各项技术参数。 一、小试，根据样品，按照改性沥青指标，初步确定配方、工艺路线，技术参数，其过程一般为以下几步： 1根据样品性能、改性沥青指标要求，初步确定配方、制定工艺路线、技术参数等； 2、通过小试，模拟大生产，制备试样，并检测试样性能，根据检测结果，调整改性剂与沥青的配伍，或改变某些技术参数。经过反复试验使各项指标达到最优化；
改性沥青小试配方检测 3、初步确定配伍、工艺路线、技术参数。 二、中试，工艺转化的过渡阶段，小试的放大试验，基本接近大生产。采用正常生产改性沥青的成套设备，实现试验和生产 的完全接轨。其过程一般为： 1检查设备，确定设备处于安全、可用状态，如：改性系统、恒温
加热系统、控制系统，上料系统等；设定各部位的技术参数，如：温 度、配比、加工量等；沥青泵、高剪切均化机、高性能磨机转动是否灵活；调整磨机磨盘间隙；开启空压机，并调至合适压力；预热所有需要加热的部位。 2、严格按照设备的操作规程，输入规定的基质沥青（2-3 吨）、改性剂，经过溶胀、剪切、研磨、孕育生产出合格的改性沥青，其试验过程，应注意观察剪切机、磨机的电流；检查沥青 温度是否在工艺规定的范围内，遇到报警，应立即查明原因；改性沥青试验结束后，注意停机顺序。 3、跟踪检测改性沥青的质量，根据检测结果及时调整配伍、技术参数等。 4、基本确定配比、技术参数。 三、大生产，实现理论与实践的完全接轨，充分检验小试、中试所确定的配方、技术参数的准确性，其操作过程和中试基本相同，但由于大生产具有生产连续性、质量具有稳定性，又有其不同于中试之处。其过程主要为： 1检查设备，确定设备处于安全、可用状态，如：改性系统、恒温加热系统、控制系统，上料系统等；按照中试的结果，设定各部位的技术参数；如：温度、配比、加工量等；检查沥青泵、高剪切均化机、高性能磨机转动是否灵活；磨机磨盘保持中试调整的间隙；开启空压机， 并调至合适压力；预热所有需要加 热的部位。
技术交底记录
格及安装方法相同。 4 胶粘剂和抹面胶浆等浆料类单组份材料的配制： 1）应按生产厂家产品说明书或试验室给出的配合比配制； 2）拌制时严格控制加水量和搅拌时间，确保均匀度和粘稠度； 3）应视季节不同在2h-4h内使用完毕。 5 粘贴保温板前，先设置翻包耐碱玻纤网布并满足下列要求： 1)应在门窗洞口、系统变形缝两侧、墙身变形缝、檐口和勒脚等边缘处的基层上预粘160g/m2普通型耐碱玻纤网布； 2）翻包耐碱玻纤网布宽度不应小于“100mm＋匀质改性防火保温板板厚度＋100mm”； 3)应先在翻包处基层表面抹宽度100mm，厚度约2mm 的胶粘剂，将翻包网布的一侧100mm宽压入胶粘剂内，余下的另一侧甩出待保温板粘贴牢固后进行翻包。 6匀质改性防火保温板采用胶粘剂粘贴，并应满足下列要求： 1）匀质改性防火保温板非标准尺寸和局部不规则处可用切割机现场切割。墙面边角处使用保温板材最小尺寸应大于200 mm； 2）将胶粘剂采取条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为3-5mm为宜，保温板有效粘结面积应不小于60％； 3)保温板粘贴时应轻揉、均匀挤压密实，并用2m靠尺及橡皮锤对板进 行调整。板与板之间要挤紧，板间接缝处侧面挤出的胶粘剂应及时清理干净； 4）匀质改性防火保温板粘贴宜分段自下而上沿水平方向横向铺贴，上下两排匀质改性防火保温板宜竖向错缝1/2板长,局部最小错缝不得小于200mm； 5)在墙体转角处，匀质改性防火保温板端部应垂直交错互锁，并保证转角顺
直。 7钻孔及安装膨胀锚栓 1）膨胀锚栓安装的数量、位置及在基层上的有效锚固深度应符合合肥市导则的规定和设计要求，60米以上每平方米不低于十个，20-60米每平方米不低于八个，20米以下每平方米6-8个。锚栓距匀质改性防火保温板边缘不应小于60mm； 2）在胶粘剂终凝后先安装占总量约50﹪膨胀锚栓，待铺设耐碱玻纤网格布后再安装其余50﹪膨胀锚栓； 3）锚栓在混凝土基层内的锚固深度不得小于25mm，在填充墙砌体内的锚固深度不应小于50mm； 4）锚栓应按梅花状进行布设； 5）混凝土墙体、加气混凝土砌块墙采用普通的敲击式锚栓，对空心砖、多孔砖墙应采用摩擦和机械锁定承载（即带回拧打结型）锚栓； 6）锚栓的最低安装温度应为0℃。 8 匀质改性防火保温板接缝不平处等表面应用粗砂纸打磨平整，并用刷子或吸尘器将表面碎屑、浮灰清理干净。 9 匀质改性防火保温板铺贴结束后，视气候条件2-3d后及时进行涂抹抹面胶浆施工。并应符合以下要求： 1）抹面胶浆应分层施工。涂料饰面的抹面胶浆分两遍进行施工，每遍厚度约2mm～3mm，总厚度不小于5mm。 2）在涂抹首遍抹面胶浆后应趁湿压入加强型耐碱玻纤网布，待胶浆初凝时再抹第二遍，抹面胶浆完全覆盖耐碱玻纤网布后紧接着再压入第二遍网格布并抹第三遍抹面砂浆并完全覆盖，总厚度5-7mm。 3）抹面胶浆施工间歇宜留在分格缝、阴阳角、挑板等自然断开处。在连续
碧桂园珍宝岛·时代印象一标段匀质保温板外墙外保温系统 专 项 施 工 方 案 安徽龙云建设投资（集团）有限公司 2017年8月
目录 一、编制依据 二、工程概况 三、施工准备 四、施工安排 五、产品性能及施工工艺 5.1系统性能 5.2组成材料性能 5.3允许偏差项目 5.4施工工艺 六、质量保证程序 6.1 质量保证措施 6.2 质量保障措施 七、安全文明施工 7.1 安全保证措施 7.2 环境保护措施 八、成品保护措施
一、编制依据 序号名称 1 《建筑工程施工质量验收统一标准》GB 50300-2013 2 《建筑节能工程施工质量验收规范》GB 50411-2014 3 《建筑装饰装修工程质量验收规范》GB 50210—2018 4 《混凝土结构工程施工质量验收规范》GB 50204-2015 5 《外墙外保温工程技术规程》JGJ144-2004 6 《建筑机械使用安全技术规程》 JGJ 33-2001 7 《建筑施工安全检查标准》 JGJ 95-2011 8 《冬冷夏热地区居住建筑节能设计标准》（GJ134-2001） 9 《外墙保温系统构造图集》（七）(皖2007J212)13 10 《住宅建筑节能设计标准》（DG/J08-201） 11 安徽省居住建筑节能设计标准（夏热冬冷地区）DB34/T754-2007 12 《外墙外保温工程技术规程》JGJ 144 13
二、工程概况 三、施工准备 3.1 技术准备 3.1.1 做好图纸会审工作 由技术负责人组织各专业人员进行图纸学习和自审，找出本专业图纸上的疑问，提出需由设计院解答的疑问，在设计交底会上予以解决，将影响施工的疑问消除在施工前。 工程名称 碧桂园·珍宝岛-时代印象I 标段2#、3#、5#、6#、7#、8#楼及地下车库 工程地点 亳州市菁华路与银杏路交口（亳州学院南门对面） 建设单位 亳州碧桂园德源房地产开发有限公司 设计单位 广东博意建筑设计院有限公司 勘察单位 亳州市岩土勘测设计院有限公司 监理单位 河南省万安工程建设监理有限公司 施工单位 安徽龙云建设投资（集团）有限公司 楼号 2#楼 3#楼 5#楼 6#楼 7#楼 8#楼 地下车库 结构类型 剪力墙 剪力墙 剪力墙 剪力墙 剪力墙 剪力墙 框剪 建筑高度 85.6m 98.5m 77.55m 53.75m 32.8m 81.9 3.6m 层数 （地下/地上） 0/27 1/31 1/16 1/18 1/11 1/26 1/0 层高 m （其他/标准层） 3.7/3.15 2.95、3.6/ 3.15 4.5/3.9/ 5.0 3.3/2.95 3.3/2.95 3.15 3.6 建筑面积 m 2 （基底/地上） 825.13/ 15181.23 879.3/ 13166.20 1449.29/ 19545.53 590.97/ 10382.45 612.31/ 6319.49 580.3/ 14415.3 34739.9 场地类别 Ⅲ类 Ⅲ类 Ⅲ类 Ⅲ类 Ⅲ类 Ⅲ类 Ⅲ类 抗震设防烈 度 7度 7度 7度 7度 7度 7度 7度 结构安全等 级 二级 二级 二级 二级 二级 二级 二级 抗震设防类 别 丙类 丙类 丙类 丙类 丙类 丙类 丙类 抗震等级 二级 二级 三级 三级 三级 三级 三级 耐火等级 一级 一级 二级 二级 二级 二级 一级
郑州中天建筑节能有限公司 匀质改性防火保温板生产线配方生产技术 我公司本生产线已与2014年获得国家专利 匀质改性防火保温板生产线配方生产技术介绍如下： 匀质改性防火保温板是以无机胶凝材料为粘结体，改性膨胀聚苯乙烯泡沫颗粒为骨料，经搅拌、压制、养护成形。其无机胶凝材料为硅、钙质类矿物材料，该材料与建筑用砂浆、墙体均具有优异的相容性，提高板材与墙体的粘结力。改性膨胀聚苯乙烯泡沫颗粒，导热系数低，容重轻，保温效果好，遇水漂浮，与水不容，耐水性能极好。以膨胀聚苯乙烯泡沫颗粒制成的膨胀聚苯板被广泛应用于建筑墙体内墙外保温，在欧洲及美国已使用了超过四十年，在我国也有几十年的历史。 匀质改性防火保温板是将机胶凝材料包裹改性膨胀聚苯乙烯泡沫颗粒，形成无机浆体，经压制、养护成型。防火A级，完全满足防火要求，解决了外墙保温要求A级材料的要求。导热系数低0.047~0.056W/（m·K）。匀质板容重低120~180kg/m3。优良的保温效果，更薄的厚度，更轻的重量，使匀质板在建筑高层使用中更加安全。 匀质防火保温板有效解决了保温材料“保温不防火，防火不保温”的技术难题，是我国建筑外墙保温材料未来发展的大方向，是目前市场上使用的防火保温材料，被广泛用于各类建筑的保温体系中。 郑州中天建筑节能有限公司公司主要生产匀质改性防火保温
板生产线，发泡水泥保温板、无机保温砂浆等外墙保温材料。设计年产量50万立方匀质改性防火保温版，是国内匀质保温板生产基地。匀质改性防火保温板具有多种保温系统：匀质改性防火保温板外墙外保温系统、石墨聚苯板薄抹灰外墙外保温系统、无机保温砂浆墙体保温系统、岩棉板墙体保温系统、发泡水泥保温板系统等都得到省厅的大力推广。 公司成立以来所做的百万平米以上外墙保温工程全部一次性验收合格，现场材料见证取样复试和工程实体抗拉强度、抗冲击等实验均达到国家要求性能指标。公司在资金的投入，技术人才的引进，生产设备的改进等方面做着不懈的努力；一直坚持追求产品的不断完善与产品的绿色环保，研制开发各类新型产品，以满足客户的不同需求郑州中天建筑节能有限公司 公司简介 本公司主要生产供应： 1设备类，泡沫板设备，干混砂浆设备，钢丝网架泡沫板设备，装配式建筑设备，保温与结构一体化设备，轻质隔墙设备，废泡沫造粒设备，废秸秆再利用做建材设备，防火聚苯板渗透设备，保温材料设备，岩棉板设备，泡沫线条切割机，抹灰机，塑料系列设备，节能减排环保设备，便携式水切割设备。 2产品类，保温材料系列，保温与结构一体化板材，装配式建筑产品系列，防火门，防火窗，防火玻璃，超薄防弹玻璃，防台风玻
匀质改性防火保温板 配方工艺和技术说明 一、产品概述： 匀质改性防火保温板是一种新型墙体保温材料。是以硅、钙质矿物原料及粘结改性剂为主要无机胶结材料，复合膨胀聚苯乙烯泡沫颗粒（又称膨胀聚苯颗粒），辅以适量发泡、憎水等添加剂（不含氯化镁、氯氧镁），经加水混合搅拌、模具或设备压制成型、养护、加工等工艺而制成的用于建筑节能工程的具有良好防火性能的保温板材。 匀质改性防火保温板-应用于外墙保温安装结构示意图
二．生产工艺流程 三．生产配方和操作工艺 匀质改性防火保温板 （1）操作工艺： 1、加入所有粉料与水泥干搅拌均匀后再和水高速搅拌 2、将发泡剂加水稀释160倍后发泡机打出泡沫后和水泥浆料搅拌均匀 3、加入聚苯颗粒搅拌10-20秒钟后（泡沫颗粒均匀裹浆） 4、将料浆倒入模子中用千斤顶压下去30%-50%。 （2）原料说明：
1、聚苯颗粒，用直径3-5mm新料,客户可根据自身要求添加。 2、52.5普通硅酸盐水泥：无机防火胶凝材料。（添加量根据所需的干密度不 同可以调节） 3、水（普通自来水）：添加量可根据水泥蓄水量及环境温度调节。 4、多元共聚憎水粉：提高产品憎水性,降低产品的吸水率。 5、匀质板专用进口发泡剂：产生内部均匀细小的气泡，降低产品导热系数， 减轻板材容重。 6、8029胶粉：后期具有高强的粘接力,使聚苯颗粒与水泥充分凝结在一起，增 加板材的内聚力。 7、匀质板专用早强剂：提高水泥早期凝固时间，降低脱模时间，提高模具的 周转率。（根据环境温度和凝结时间调整）。 8、匀质板专用增强剂：增加产品的后期强度，提高板材的抗压和抗折强度。生产过程根据各地材料不同、环境温度和水质等综合因素进行调整，多次试制合格后，方可大量生产。 （3）模具准备： 匀质板模压式模具：冷轧钢板轧成长方型1200 mmX600mmX900mm，配合插销孔和加强筋。模具做成可拆卸式方便拆模，下面可自带滚轮，方便轨道运输。 （4）搅拌切割准备： 砂浆干混搅拌机一台（混合干粉），砂浆搅浆机一台（高速搅浆)，卧式砂浆搅拌机一台（低速混合浆体和聚苯颗粒），匀质板圆盘式切割机 三、产品特点： 1、A级防火，彻底消除了火灾隐患 耐高温、熔点2000℃以上，完全满足了外墙防火要求。
改性沥青生产与技术要 求 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
崇靖高速公路SBS（I-D）改性沥青生产与技术要求崇靖高速公路中上面层SBS（I-D）改性沥青技术要求： 崇靖高速公路中上面层SBS（I-D）改性沥青生产工艺要求： (1)制造改性沥青的基质沥青应与改性剂有良好的配伍性。供应商在提供改性沥青的质量报告时，应同时提供基质沥青的质量检验报告或沥青样品。 (2)改性沥青宜在固定式工厂或在现场设厂集中制作，改性沥青的加工温度不宜超过180℃。 (3)现场制造的改性沥青宜随配随用，需作短时间保存，或运送到附近的工地时，使用前必须搅拌均匀，在不发生离析的状态下使用。改性沥青制作设备必须设有随机采集取样口，采集的试样宜立即在现场灌模。 (4)工厂制作的成品改性沥青到达施工现场后应存储在改性沥青罐中，改性沥青罐中必须加设搅拌设备并进行搅拌，使用前必须将改性沥青搅拌均匀。在施工过程中，应定期取样检验产品质量，发现离析等质量不符合要求的改性沥青不得使用。 生产工艺流程及特点 1、改性剂 采用复合改性技术，该生产技术去年在多条高速上也进行了应用，效果非常好。本复合改性方案为： ——主改性剂SBS选用岳阳石化4303（道改Ⅱ号改进型），含量3~%； ——辅助改性剂SBR，经过我们预先改性处理，含量~2‰； ——助剂，专门为本技术配方研制，含量~2‰。 以上具体含量要在工地生产现场通过对加工后的改性沥青指标的检测来调整实际含量，其是以最佳的性能指标来决定的。
SBS是目前广泛使用的、能基本适应各种地区气候环境条件的通用改性剂，其特点是能提供良好的高低稳性能，特别是高温性能突出，能大大提高沥青的软化点，防止路面高温时的软化拥包、车辙等损坏，并与沥青有很好相溶性和稳定性。 SBR则具有突出的延展性和弹性恢复，有着非常好的低温性能，对冬季防止路面开裂等问题有非常好的效果； 由于SBS和SBR的相溶性不同，因此需要专门的助剂来促使其发生反应，更好地分散、溶和，并使其被打乱的高分子结构重新结合，形成织构态，这样就大大提高了沥青的各项性能。其反应温度在170℃以上。 由此可见，采用此复合改性技术，可以同时提高高温和低温的性能，更适合温差大的气候特点，保证路面的质量和耐久性。 2、工艺流程 A、将基质沥青从储罐或脱桶器中打入沥青升温罐中，升温至170℃； B、将升温后的基质沥青和改性剂按设计比例分别通过改性沥青设备上的计量泵和改性剂输送系统加入到改性沥青设备的搅拌罐1中，边加料边搅拌，进行溶涨，至预先设定的数量。这样搅拌罐1中就形成沥青和改性剂的混合料； C、打开并关闭改性设备控制柜面板上相应的沥青阀门开关（手动模式需人工设置，自动模式不用），启动胶体磨和变频调速泵，将搅拌罐1中的沥青混合料通过胶体磨磨一遍打入到搅拌罐2中，全部磨完停机； D、再将搅拌罐2中磨过一遍的沥青混合料通过变频调速泵和胶体磨磨一遍打入到搅拌罐1中，如此反复共磨3~6遍，即可得到加工好的改性沥青。磨的遍数是根据每磨一遍后，通过对磨后的改性沥青指标进行检验，以达到要求的遍数来决定的； E、将加工好的改性沥青泵到带有搅拌器的改性沥青储存罐中，在储存的时候进行后期发育，即成为合格的改性沥青，一般后期发育需要1~2个小时左右。 F在现场改性的情况下，发育罐和储存罐可共用一个罐。改性沥青储存罐可直接与拌和站相连，随用随抽。此时改性沥青的储存时间一般不要超过24小时，储存温度在150~160℃左右； 设备配置 此改性沥青工艺设计的生产能力为300吨/天，除去气候、设备维修等因素影响，其实际生产改性沥青能力可达到250吨/天以上。按此规模要求，其相应设备配置为： 1、改性沥青设备（12~15吨/小时）1台； 2、30万大卡导热油炉3台； 3、5~8吨/小时脱筒设备1~2个； 4、50吨沥青升温罐1个； 5、300吨改性沥青储存罐一个； 6、沥青及改性沥青实验及检验仪器一套； 7、电力：380V，三相，300KW以上，最好500KW。
集聚能量创新科技 玻化微珠保温板外墙外保温系统 施 工 方 案 工程名称： 编制单位：苏州邦晖防火保温材料有限公司 编制日期：年月日 外墙外保温玻化微珠保温板施工方案（一）施工准备
1．基层墙体 基层墙体应符合《建筑装饰装修工程质量验收规范》GB50210的标准，墙面的疏松、粉尘、污垢和脱膜剂清理干净，墙面平整度超差部分应剔凿或修补，伸出墙面的（设备、管道）连接件已安装完毕。外保温施工的墙体基面的尺寸偏差应符合表1的规定。 在轻质墙体上施工或对既有建筑进行外保温改造时，需对外保温墙体表面进行检查，通过计算验证，确认其与所用玻化微珠保温板胶粘剂达到应有的粘结强度。即 F=B×S≥0.10N/mm2 式中，F----应有的粘结强度（N/mm2） B----基层墙体与所用玻化微珠保温板胶粘剂的实测粘结强度 S----粘结面积率 基层墙体为混凝土墙、混凝土多孔砖（砌块），以及其有脱膜剂影响时，其外侧应有水泥砂浆找平层。 门窗口 门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或附框安装完毕。 2．气候条件 操作环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。 夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。 3．施工机具 外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、专用抹子、阴阳角抿子、托线板、2m 靠尺、墨斗等。 4．材料准备 材料应分类挂牌存放，玻化微珠保温板应按要求放置，粉料应防潮。可按厂方建议的方法和材料说明进行操作。 图1涂料饰面施工流程图
HC-A级防火保温板介绍 1、范围 适用于采用HC-A级防火保温板作外墙内、外保温隔热的新建、扩建、改建的民用建筑。 邹平汇超保温节能科技有限公司生产的水泥发泡保温板是目前墙体保温和墙体保温防火隔离带最理想的保温材料，其导热系数低，保温效果好，不燃烧，防水，与墙体粘结力强，强度高，无毒害放射物质，环保。与建筑物使用寿命同期，而且施工简便、快捷。技术性能优于泡沫玻璃、泡沫陶瓷、酚醛泡沫板、聚苯颗粒、聚苯板、挤塑板等墙体保温材料 2、材料 2.1 HC-A级防火保温板主要技术指标应符合邹平汇超保温新型建材有限公司企业标准QB/JSY1688-5.01-2008标准值的要求。 2.2粘结水泥砂浆：425#水泥：中砂：851胶（1：2.5：0.015）的比例（重量比），搅拌成均匀浆料即可使用。
2.3抗裂砂浆：采用聚合物改性砂浆，拉伸粘结强度>0.5Mpa，浸水拉伸粘结强度>0.4Mpa。 3、施工机具 300L砂浆搅拌，垂直运输机械，外墙施工架子，测量仪器及放线工具，水平运输手推车，手据等。常用抹灰的专用检测工具，水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子等。 4、保温隔热墙面结构 4.1外墙涂料装饰无分隔缝墙面结构 4.2外墙涂料装饰有分隔缝墙面结构图
4.3外墙贴面砖装饰结构图 5、施工条件
5.1施工环境温度不低于5℃，否则不利于粘结保温层以及抹面的施工，大雨天禁止施工。 5.2外墙门、窗，外墙上的消防梯、水落管、各种进户管线等应安装完毕。 6、施工工艺和技术规范 6.1施工工艺流程 6.2施工工艺技术规范 6.2.1施工准备 对施工人员进行技术交底，明确施工要求，质量要求，验收规范，安全措施等。施工队进行材料，工具准备，落实材料堆放场所，制定施工计划和措施，了解设计要求及相关情况。如：作保温层基底的结构表面是否需要清理、铲除或修补；门窗、洞口周边及屋檐处的结构；交形缝位置；外侧水管及管线是否需要挪动等，施工用脚手架应采用防护围住，不仅有利于操作人员安全，还能避免抹灰后干燥过快。材
大丰·壹方城外墙保温专项施工方案 大丰·壹方城外墙保温工程 外墙岩棉防火保温板 专 项 施 工 方 案 编制人： 审核人： 审批人： 江苏建设控股集团有限公司大丰·壹方城外墙保温工程 2016年10月18日
大丰·壹方城外墙保温专项施工方案目录 一工程概 况 ............................................................................ (3) 二编制依 据 ............................................................................ (3) 三外墙保温构 造 ........................................................................... .. (3) 四 施工部 署 ............................................................................ (4) 1 . 施工准 备 ........................................................................... (4) 2 . 安全技术交 底 .......................................................................... (4) 3 . 材料准 备 ........................................................................... (4) 4 . 系统对基层面的要 求 ......................................................................... (4) 5 . 根据外保温工程施工前，应满 足.............................................................................. (4) 五 施工工 艺 ............................................................................ (4) 1 . 弹控制线、挂基准 线 ........................................................................ (5) 2 . 安装底座托 架 ......................................................................... (5) 3 . 粘结砂 浆 .......................................................................... (5) 4 . 基层上粘贴翻包网格 布 ........................................................................ (5) 5 . 粘结 剂 .......................................................................... (5) 6 . 粘贴岩棉 板 ......................................................................... (6) 7 . 安装锚固 件 ......................................................................... (7) 8 . 打磨岩棉板不平整接缝处、贴翻包网格 布 (8) 9 . 底层抹面胶 浆 ......................................................................... (8)
AEPS保温板外墙外保温系统 施工方案 编制人： 审核人： 审批人： 编制单位：江苏弘扬建设工程有限公司
一、编制说明 1、本保温施工方案依据白云亭项目设计文件中外墙外保温系统要求编 制。 2、本保温施工方案的保温施工工艺、保温施工工法、质量验收等，依 据以下标准编制： ●《外墙外保温工程技术规程》JGJ144-2004 ●《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003 ●《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-2002 ●《外墙外保温建筑构造（一）》02J121-1 ●《屋面工程技术规范》GB50345-2004 ●《夏热冬冷地区居住建筑节能设计标准》JCJ134－2001 二、工程概况 1.1工程名称：南京白云亭项目01、02幢裙房及地下室 1.2施工部位：外墙 1.3工程地址：二板桥486号 1.4建设单位：南京边城房地产有限公司 1.5设计单位：南京城镇建筑设计咨询有限公司 1.6工程总承包：江苏弘扬建设工程有限公司 1.7工程情况： 总建筑面积为 79088 m2，外保温面积约 60000 m2， AEPS外保温系统采 用 35 mm厚的聚合聚苯板又名硅质改性板简称AEPS保温板，饰面层采用涂料。 1.8组合方案： 方案一：雅达牌AEPS保温板外墙外保温系统（适用于涂料饰面的外墙外保温）
粘结层：雅达牌EF-160胶黏剂 保温层：EF-166AEPS保温板 保护层：EF-164 （160g/ m2）耐碱玻璃纤维网格布 雅达牌:EF-162抹面砂浆 三、雅达外墙外保温系统 A、系统简介 雅达AEPS保温板薄抹灰外墙外保温系统，是集多层材料复合的一种轻质的保温隔热系统，将传统的EPS聚苯板与新型无机材料进行聚合，把改性板的燃烧等级革命性地提高到了A2级。用1000度火焰喷烧AEPS保温板数十分钟，无燃烧、无熔滴、几乎没有烟。 该系统为建筑物围护结构外墙创造出连续、非间断性的包覆层结构，赋予墙体极高的热阻值，从而创造出建筑物优异的低能耗即节能效果。同时AEPS保温板系统也为建筑物提供有效的保护作用和更丰富的饰面层设计。 雅达AEPS保温板保温系统即安装在建筑物围护结构外墙外侧的保温隔热系统，由AEPS保温板保温层、特殊聚合物改性胶粘剂粘结层、必要时辅助使用机械锚固件、特殊聚合物改性抹面胶浆（内置耐碱玻璃纤维网格布）防护层和饰面层组成。根据基层表面状况或楼层高低，可采用纯粘结方式或粘结辅助机械锚固相结合方式安装系统。 AEPS保温板外墙外保温系统结构 1、基层墙体 2、 EF-160 胶粘剂； 3、 AEPS保温板 EF-168 锚栓固定件 4、 EF-162 抹面胶浆

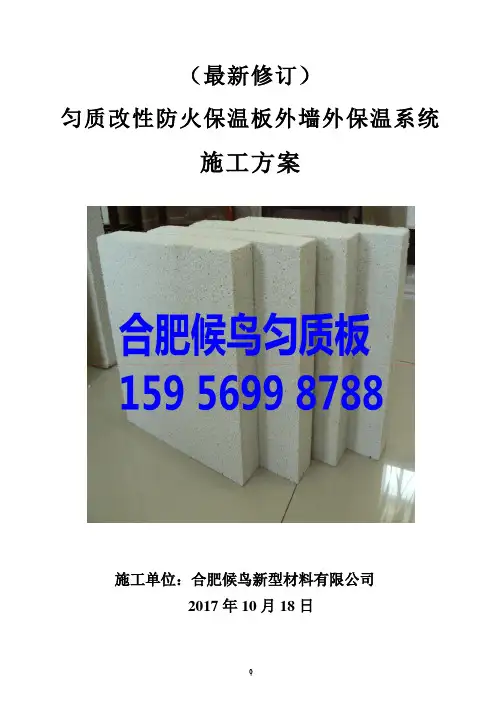

（最新修订） 匀质改性防火保温板外墙外保温系统 施工方案
