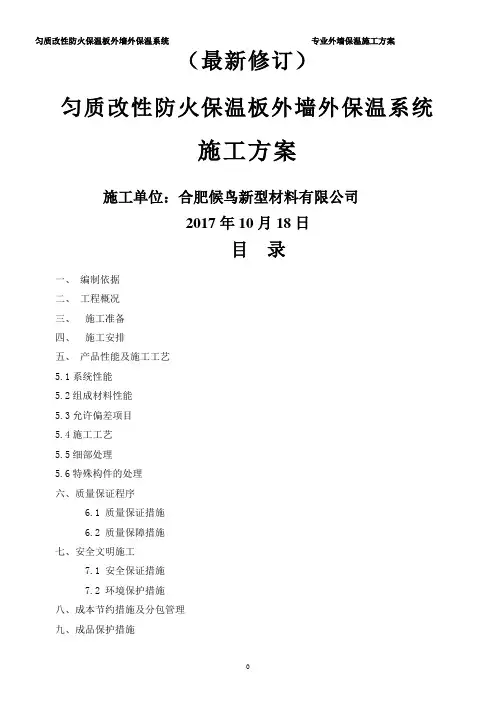

（最新修订）
匀质改性防火保温板外墙外保温系统
施工单位：候鸟新型材料
2017年10月18日
目录
一、编制依据
三、施工准备
四、施工安排
五、产品性能及施工工艺
5.1系统性能
5.2组成材料性能
5.4施工工艺
5.5细部处理
5.6特殊构件的处理
6.1 质量保证措施
6.2 质量保障措施
7.1 安全保证措施
7.2 环境保护措施
八、成本节约措施及分包管理
九、成品保护措施
一、编制依据

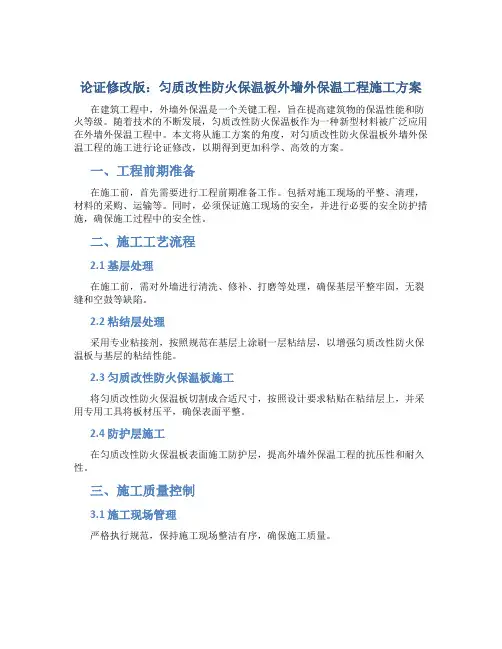

三、施工准备
3.1 技术准备
3.1.1 做好图纸会审工作
由技术负责人组织各专业人员进行图纸学习和自审，找出本专业图纸上的疑问，提出需由
解答的疑问，在设计交底会上予以解决，将影响施工的疑问消除在施工前。
3.1.2 做好项目计划编制工作
3.1.3 编制质量通病的预防、纠正措施
3.1.4 做好技术交底工作
3.2 作业条件
3.2.1 主体已通过验收，并验收合格没有质量问题，并完成交接手续。
3.2.2 所有外保温材料已经运至现场经检验合格。
3.2.3 伸出墙面雨水管、各种进户管线等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。
3.3 试验检验准备
3.3.2 材料进场复试及现场检测
四、施工安排
4.1 项目人员分工
4.2.3 工期控制保障措施
根据总包要求制定施工进度。
4.3 劳动力组织
（1）若具备施工条件，每栋楼应20名工人同时进场。
五、产品性能及施工工艺
5.1 系统性能
5.1匀质改性防火保温板外墙外保温系统的性能指标应符合表5.1.1的要求。
表 5.1.1 匀质改性防火保温板外墙保温系统性能指标
注：幕墙饰面的匀质改性防火保温板薄抹灰外墙外保温系统的耐冻融、抗震性能、抗冲击性等性能指标可不检测。
5.2匀质改性防火保温板性能指标应符合表 5.1.2 的的要求
工程名称龙湖紫云别院交底日期 施工单位安徽中固建设有限公司分部分项工程名称匀质改性防火 保温板 交底提要 工程概况、施工准备、工艺流程、操作要点、质量要求等。 一侧100mm宽压入胶粘剂内，余下的另一侧甩出，待保温板粘贴牢固后进行翻包。 4.6、粘贴匀质改性防火保温板 1）匀质改性防火保温板非标准尺寸和局部不规则处可用切割机现场切割。墙面边角处使用保温板材最小尺寸应大于200mm； 2）胶粘剂采取条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为3-5mm为宜，保温板有效粘结面积应不小于80％； 3)保温板粘贴时应轻揉、均匀挤压密实，并用2m靠尺及橡皮锤对板进行调整。板与板之间要挤紧，板与板之间的接缝缝隙不得大于1.5mm，板间接缝处侧面挤出的胶粘剂应及时清理干净； 4）匀质改性防火保温板粘贴宜分段自下而上沿水平方 向横向铺贴，上下两排匀质改性防火保温板宜竖向错缝1/2 板长,局部最小错缝不得小于200mm；在墙体转角处，匀质 改性防火保温板端部应垂直交错互锁，并保证转角顺直。 保温板错缝及转角示意图5）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的匀质改性防火保温板应采用整块匀质改性防火保温板裁成“L”型进行铺贴，不得拼贴，
工程名称龙湖紫云别院交底日期 施工单位安徽中固建设有限公司分部分项工程名称匀质改性防火 保温板 交底提要 工程概况、施工准备、工艺流程、操作要点、质量要求等。 窗口上端应进行滴水处理，窗台面应内高外低，泛水坡度宜控制在20%左右。拼缝距洞口四周距离应不小于100mm，并采用耐候密封胶嵌缝。 门窗洞口排版示意图 4.7、钻孔及安装膨胀锚栓 1）膨胀锚栓安装的数量、位置及在基层上的有效锚固深度应符合导则的规定和设计要求。锚栓距匀质改性防火保温板边缘不应小于80mm； 2）在胶粘剂终凝后先安装占总量约50﹪膨胀锚栓，待铺设耐碱玻纤网格布后再安装其余50﹪膨胀锚栓； 3）锚栓在混凝土基层内的锚固深度不得小于30mm，在填充墙砌体内的锚固深度不应小于60mm； 4）匀质改性防火保温板锚固件数量应满足设计要求且建筑高度60m以下的墙面每平方米小少于8个，且每块板上至少有一个锚栓。 5）锚栓应按梅花状进行布设； 6）混凝土墙体、加气混凝土砌块墙采用普通的敲击式锚栓，对空心砖、多孔砖墙应
一、热固型改性聚苯板 1、背景 在国家政策的导引下，我国的建筑节能保温事业取得了迅速发展。常用的保温材料如模塑聚苯板（EPS 板）、挤塑聚苯板（XPS 板）、聚氨酯板（PUR 板）等为我国的建筑节能事业做出了巨大贡献，但同时也带来了一些负面问题，特别是防火问题。从2009年央视大火到2011年沈阳皇朝万鑫大厦大火，以及外保温工程现场时有发生的施工火灾事故，给人民生命财产造成了很大损失，也引起了国家各级管理部门和节能保温行业的高度重视。 针对国内由于建筑保温材料引起火灾的问题，2009年9月25 热固型改性聚苯板外墙外保温系统应用与工程示范 □ 亚士创能科技（上海）股份有限公司 孙先海 徐志新 日，公安部、住房和城乡建设部联合发布46号文《民用建筑外保温系统及外墙装饰防火暂行规定》（[2009]公通字46号），对用于建筑外保温的保温材料防火性能和系统构造防火措施作出了明确的规定。这个重要文件不仅规范了外墙保温设计和施工的防火要求，正确处理节能与防火的矛盾，也为研究发展先进适用的外保温材料指明了方向。 2. 原理及特点 在这种背景条件下，亚士创能科技（上海）股份有限公司的研发团队经过5年的科研攻关，开发出了一种新型防火有机保温材 料。该材料是以阻燃型聚苯乙烯颗粒为主要原料，通过对其加热
The Special Focus 发泡形成的聚苯乙烯泡体进行防火涂膜处理后，采用模压工艺制成；该材料以聚苯乙烯泡体表面防火涂膜为连续相，以聚苯乙烯泡体为分散相，具有热固性材料的防火阻燃特点。 该材料研发成功后，通用技术名称定为：热固型改性聚苯板，简称TPS板。 TPS板最大的技术优势是在保留了EPS有机材料优秀保温性能和物理性能的同时，将其防火性能得到了大幅提高，而且防火性能非常稳定。研发成功的TPS板产品实现了保温性能、物理性能和防火性能的均衡协调，具有以下特点： （1）保温性能良好：导热系数为≤0.036W/m?K,实测值达到0.033 W/m?K； （2）物理性能优良：吸水率≤3%，抗拉强度≥0.15MPa，抗压强度≥150KPa ，尺寸稳定性≤0.6%； （3）防火阻燃性能好，不同密度的TPS板对应的燃烧性能等级不低于B1级，而且TPS板在火焰和温度的作用下形成蜂窝状的腔体骨架——防火隔离仓，无熔融滴落、无卷曲、无塌陷现象产生。 3. 性能指标 在外墙外保温系统中采用的TPS板其性能指标见表1。 表1 外墙外保温用TPS板性能指标 试 验 项 目性能指标 表观密度，kg/m325～50 压缩强度(形变10%)，MPa≥0.10垂直于板面方向的抗拉强度，MPa≥0.13熔结性（断裂弯曲负荷），N≥25 导热系数，W/(m.K)≤0.036 尺寸稳定性，%≤0.6水蒸气透过系数，ng/(Pa.m.s)≤8.0 吸水率(体积分数)，%≤3.0 燃烧性能 燃烧分级不低于B1级时间为600S的总放热量 （THR600s），MJ ≤15 热固型指数（TS） （收缩深度/烧损深度） ≤0.50滴落物无滴落物 二、 热固型改性聚苯板外墙外保温系统应用 热固型改性聚苯板外墙外保温系统，简称TPS板外保温系统，由基层墙体、粘结剂、TPS板、抹面胶浆、耐碱玻纤网布、锚栓、饰面层构成。 1、系统构造 TPS板外墙外保温系统的基本构造见图1。 图1 TPS板外墙外保温系统构造 2. 施工工艺 弹线→配制胶黏剂→粘贴翻包耐碱玻纤网布→粘贴TPS板配制抹面胶浆→压入翻包耐碱玻纤网布→安装锚栓→抹抹面胶浆并压入耐碱玻纤网布→饰面施工。 3. 施工要点 (1) 粘贴翻包耐碱玻纤网布 在伸缩缝、沉降缝、变形缝等缝线两侧、门窗口等处都做玻璃纤维网布翻包处理，翻包网宽度不小于（100mm+100mm+TPS板厚度d），用胶粘剂将翻包网的一边（约100mm）粘贴在基层墙体上，另一边甩出待用。 (2) 粘贴TPS板 在第一排TPS板下口部位安装托架，然后将TPS板用胶粘剂按照从下往上的顺序粘贴到基层墙体上，粘贴时胶粘剂在TPS板上的布置按照采用图2或图3方式进行。 图2 胶黏剂点框法示意图（40%粘结面积） 图3 胶粘剂点框法示意图（50%粘结面积）
A级硅质改性保温板技 术方案 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
恒利嘉豪 ---外墙保温系统 施 工 技 术 方 案 2014年07月126日
目录 一、编制依据 二、施工工艺和流程 三、施工要求 四、质量控制 五、其他注意事项 六、成品保护措施 一、编制依据 1、《民用建筑热工设计规范》 GB50167-93 2、《建筑节能工程施工质量验收规范》 GB50411-2007 3、《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》 GB/T10801.2-2002 4、《民用建筑节能设计标准》（采暖居住） JGJ26-95 5、《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2001 6、《膨胀聚苯乙烯泡沫板薄抹灰系统》 JG 149-2003 7、《外墙外保温工程技术规程》 JGJ144-2004 8、《甘肃省居住建筑热环境和节能设计标准》 DGJ32/J71-2008 9、《甘肃省建筑节能工程施工质量验收规程》 DGJ32/J19-2007 10、《甘肃省省节能工程现场热工性能检测》 DGJ32/J23-2006
二、施工工艺和流程 2.1 施工条件 2.1.1 基层墙体 经过工程验收达到国家验收质量标准的结构承重墙面或非承重墙面在找平层施工完毕后，待找平层干燥并已验收合格，即可进行外墙外保温施工。进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表1的规定： 基层墙体的允许偏差和检查方法表1 对于未达到以上标准的墙体应按以下方法进行处理： 对新建工程，必须彻底清除基层表面浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1:3的水泥砂浆修补。 2.1.2 门窗口 门窗洞口经验收，洞口尺寸位置达到设计和质量要求；门窗或辅框已安装完毕。 2.1.3 窗的保温
外 墙 保 温 施 工 方 案编制人： 时间：
一、工程简述 本工程外墙保温挤塑板厚100㎜、薄抹面从上向下的施工顺序依次施工。严格依据施工图纸及新06J108图集进行施工；本项目采用吊篮脚手架进行外墙外保温施工。 二、施工方案 1．材料准备 根据设计要求准备：容重为26-34㎏/m3，B1级阻燃要求的挤塑板；有出厂合格证并经复试合格。 粘结挤塑板的胶浆及薄抹面防裂砂浆均有出厂合格证经复试合格。采用耐碱玻璃纤维涂塑网格布，并应具有合格证和检验报告单。 2．施工工具 保温板电热丝切割器、开槽器、万能刀、剪刀、墨斗、棕刷、粗细砂纸、电动搅拌器、普通抹具、冲击钻、锤子、钢卷尺、水平靠尺、塑料量杯等。 3．工艺流程 基层墙面处理→弹线→校准门窗洞口→挂垂直和拉水平线→排挤塑板→材料准备→配制粘接剂→镶贴挤塑聚苯乙烯板→打磨找平→嵌贴翻包网格布→安装锚固件→铺设网络布→涂抹抗裂砂浆→找平修补→涂面层涂料→验收。 基层墙体的处理 （1）基层墙体表面的浮灰浮尘、残留砂浆清理干净，打底砂浆抹面完成。 （2）墙体架眼洞，砖缝应先填实抹平，对混凝土构造柱及圈梁墙面不平处要事先凿平修好，以保证墙体表面平整。所有外墙的门窗框、水落管、进户管线、墙面预埋件等都已安装到位,并通过隐蔽验收并办理交接手续。 （3）在施工过程中及施工后24小时内，施工现场环境温度和基层墙面表面温度不得低于5℃，风力不大于4级。施工应避免直接日晒和雨淋，必要时，应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。 （4）外墙保温施工应由专业队伍或经过专业培训考核合格后的人员进行,作业前应编制详尽的专项施工方案,对细部及特殊部位的做法进行事先策划,
技术交底记录
格及安装方法相同。 4 胶粘剂和抹面胶浆等浆料类单组份材料的配制： 1）应按生产厂家产品说明书或试验室给出的配合比配制； 2）拌制时严格控制加水量和搅拌时间，确保均匀度和粘稠度； 3）应视季节不同在2h-4h内使用完毕。 5 粘贴保温板前，先设置翻包耐碱玻纤网布并满足下列要求： 1)应在门窗洞口、系统变形缝两侧、墙身变形缝、檐口和勒脚等边缘处的基层上预粘160g/m2普通型耐碱玻纤网布； 2）翻包耐碱玻纤网布宽度不应小于“100mm＋匀质改性防火保温板板厚度＋100mm”； 3)应先在翻包处基层表面抹宽度100mm，厚度约2mm 的胶粘剂，将翻包网布的一侧100mm宽压入胶粘剂内，余下的另一侧甩出待保温板粘贴牢固后进行翻包。 6匀质改性防火保温板采用胶粘剂粘贴，并应满足下列要求： 1）匀质改性防火保温板非标准尺寸和局部不规则处可用切割机现场切割。墙面边角处使用保温板材最小尺寸应大于200 mm； 2）将胶粘剂采取条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为3-5mm为宜，保温板有效粘结面积应不小于60％； 3)保温板粘贴时应轻揉、均匀挤压密实，并用2m靠尺及橡皮锤对板进 行调整。板与板之间要挤紧，板间接缝处侧面挤出的胶粘剂应及时清理干净； 4）匀质改性防火保温板粘贴宜分段自下而上沿水平方向横向铺贴，上下两排匀质改性防火保温板宜竖向错缝1/2板长,局部最小错缝不得小于200mm； 5)在墙体转角处，匀质改性防火保温板端部应垂直交错互锁，并保证转角顺
直。 7钻孔及安装膨胀锚栓 1）膨胀锚栓安装的数量、位置及在基层上的有效锚固深度应符合合肥市导则的规定和设计要求，60米以上每平方米不低于十个，20-60米每平方米不低于八个，20米以下每平方米6-8个。锚栓距匀质改性防火保温板边缘不应小于60mm； 2）在胶粘剂终凝后先安装占总量约50﹪膨胀锚栓，待铺设耐碱玻纤网格布后再安装其余50﹪膨胀锚栓； 3）锚栓在混凝土基层内的锚固深度不得小于25mm，在填充墙砌体内的锚固深度不应小于50mm； 4）锚栓应按梅花状进行布设； 5）混凝土墙体、加气混凝土砌块墙采用普通的敲击式锚栓，对空心砖、多孔砖墙应采用摩擦和机械锁定承载（即带回拧打结型）锚栓； 6）锚栓的最低安装温度应为0℃。 8 匀质改性防火保温板接缝不平处等表面应用粗砂纸打磨平整，并用刷子或吸尘器将表面碎屑、浮灰清理干净。 9 匀质改性防火保温板铺贴结束后，视气候条件2-3d后及时进行涂抹抹面胶浆施工。并应符合以下要求： 1）抹面胶浆应分层施工。涂料饰面的抹面胶浆分两遍进行施工，每遍厚度约2mm～3mm，总厚度不小于5mm。 2）在涂抹首遍抹面胶浆后应趁湿压入加强型耐碱玻纤网布，待胶浆初凝时再抹第二遍，抹面胶浆完全覆盖耐碱玻纤网布后紧接着再压入第二遍网格布并抹第三遍抹面砂浆并完全覆盖，总厚度5-7mm。 3）抹面胶浆施工间歇宜留在分格缝、阴阳角、挑板等自然断开处。在连续
