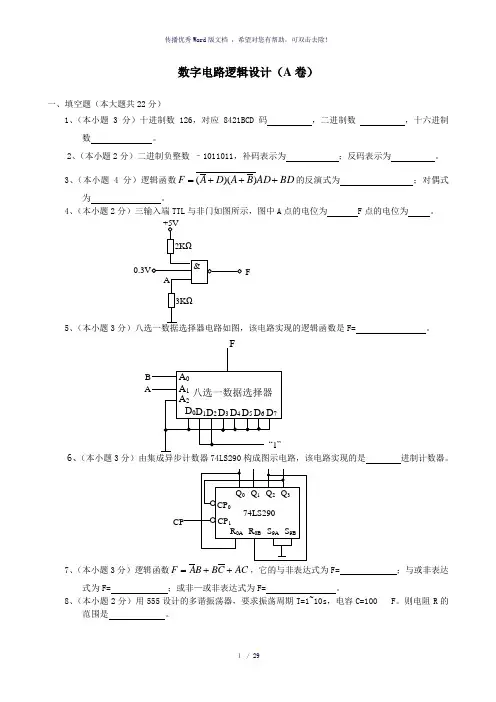

华南农业大学期末考试试卷（A卷）
2005学年第二学期考试科目：数字电路与逻辑设计Ⅱ_
考试类型：（闭卷）考试时间： 120__
学号姓名年级专业____________
一．选择题（下列每题有且仅有一个正确答案，每题2分，共20分）1．N个触发器可以构成能寄存位二进制数码的寄存器。
A.N-1
B.N
C.N+1
D.2N
2．一个触发器可记录一位二进制代码，它有个稳态。
A.0
B.1
C.2
D.3
E.4
3．存储8位二进制信息要个触发器。
A.2
B.3
C.4
D.8
4．把一个五进制计数器与一个四进制计数器串联可得到进制计数器。
A.4
B.5
C.9
D.20
5．下列逻辑电路中为时序逻辑电路的是。
A.变量译码器
B.加法器
C.数码寄存器
D.数据选择器
6．N个触发器可以构成最大计数长度（进制数）为的计数器。
N
A.N
B.2N
C.N2
D.2
7．N个触发器可以构成能寄存位二进制数码的寄存器。
A.N-1
B.N
C.N+1
D.2N
8．五个D触发器构成环形计数器，其计数长度为。
A.5
B.10
C.25
D.32
9．欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用级触发器。
A.2
B.3
C.4
D.8
10．8位移位寄存器，串行输入时经个脉冲后，8位数码全部移入寄存器中。
A.1
B.2
C.4
D.8
11．要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需片。
A.3
B.4
C.5
D.10
12．若要设计一个脉冲序列为1101001110的序列脉冲发生器，应选用个触发器。
A.2
B.3
C.4
D.10
13．随机存取存储器具有功能。
A.读/写
B.无读/写
C.只读
D.只写
14．只读存储器ROM在运行时具有功能。
A.读/无写
B.无读/写
C.读/写
D.无读/无写
15．只读存储器ROM中的内容，当电源断掉后又接通，存储器中的内容。
A.全部改变
B.全部为0
C.不可预料
D.保持不变
16．随机存取存储器RAM中的内容，当电源断掉后又接通，存储器中的内容。
A.全部改变
B.全部为1
C.不确定
D.保持不变
17．一个容量为512×1的静态RAM具有。
A.地址线9根，数据线1根
B.地址线1根，数据线9根
C.地址线512根，数据线9根
D.地址线9根，数据线512根
18．PROM的与陈列（地址译码器）是。
A.可编程阵列
B.不可编程阵列
C.可编程阵列
D.不可编程阵列
19．PROM和PAL的结构是。
A.PROM的与阵列固定，不可编程
B. PROM与阵列、或阵列均不可编程
C.PAL与阵列、或阵列均可编程
D. PAL的与阵列可编程
20．PLD器件的基本结构组成有。
A. 与阵列
B.或阵列
C.输入缓冲电路
D.输出电路
21．只可进行一次编程的可编程器件有。
A.PAL
B.GAL
C.PROM
D.PLD
22．可重复进行编程的可编程器件有。
A.PAL
B.GAL
C.PROM
D.ISP-PLD
23．全场可编程（与、或阵列皆可编程）的可编程逻辑器件有。
A.PAL
B.GAL
C.PROM
D.PLA
24．
二． 判断题（每空1分，共20分）
1． 同步时序电路由组合电路和存储器两部分组成。（ √ ）
2． 同步时序电路具有统一的时钟CP 控制。（√ ）
3． 环形计数器在每个时钟脉冲CP 作用时，仅有一位触发器发生状态更新。（× ）
4． 环形计数器如果不作自启动修改，则总有孤立状态存在。（√ ）
5． 计数器的模是指构成计数器的触发器的个数。（× ）
6． 计数器的模是指对输入的计数脉冲的个数。（× ）
7． 在同步时序电路的设计中，若最简状态表中的状态数为2N
，而又是用N 级触发器来实现
其电路，则不需检查电路的自启动性。（ √ ）
8． 把一个5进制计数器与一个10进制计数器串联可得到15进制计数器。（× ）
9． 利用反馈归零法获得N 进制计数器时，若为异步置零方式，则状态SN 只是短暂的过渡
状态，不能稳定而是立刻变为0状态。（ √ ）
10．
实际中，常以字数和位数的乘积表示存储容量。（√ ） 11．
RAM 由若干位存储单元组成，每个存储单元可存放一位二进制信息。（√ ） 12．
ROM 和RAM 中存入的信息在电源断掉后都不会丢失。（× ） 13．
RAM 中的信息，当电源断掉后又接通，则原存的信息不会改变。（× ） 14．
PROM 的或阵列（存储矩阵）是可编程阵列。（ √） 15．
ROM 的每个与项（地址译码器的输出）都一定是最小项。（√ ） 16．
PROM 不仅可以读，也可以写（编程），则它的功能与RAM 相同。（× ） 17．
PAL 的每个与项都一定是最小项。（ × ） 18．
PAL 和GAL 都是与阵列可编程、或阵列固定。（√ ） 19．
PAL 可重复编程。（× ） 20．
GAL 不需专用编程器就可以对它进行反复编程。（ × ） 21． 在系统可编程逻辑器件ISP-PLD 不需编程器就可以高速而反复地编程，则它与RAM 随机存取存储器的功能相同。（ ×）
22． PLA 是全场可编程（与、或阵列皆可编程）的可编程逻辑器件，功能强大，便于
使用，因此被普遍使用。（× ）
23．下面是合法的端口名:
24． CLK, RESET, A0, D3
三．填空题（每空1分，共20分）
1．寄存器按照功能不同可分为两类：寄存器和寄存器。移位数码
2．数字电路按照是否有记忆功能通常可分为两类：、。组合逻辑电路时序逻辑电路
3．由四位移位寄存器构成的顺序脉冲发生器可产生个顺序脉冲。4
4．时序逻辑电路按照其触发器是否有统一的时钟控制分为时序电路和时序电路。
同步异步
5．存储器的和是反映系统性能的两个重要指标。存储容量存取时间6．VHDL程序包含、、、、 5个部分。实体(Entity)、结构体(Architecture)、配置(configuration)、包集合
(package)、库(library)5
7．实体用关键字entity来标识。
8．结构体由architecture来标识。
9．常用的LSI期间可分为
专升本《数字电路与逻辑设计》作业练习题6 解析与答案 一、单选题（选择最合适的答案） 1. 哪种逻辑门“只有在所有输入均为0时，输出才是1”? （） A．或非门B．与非门C．异或门D．与或非门 答案：A 解析: 或非门 2．设两输入“与非”门的输入为x和y，输出为z，当z＝1时，x和y的取值一定是（） A. 至少有一个为1 B. 同时为1 C. 同时为0 D. 至少有一个为0 答案：D 解析: 与非逻辑 3. 两输入与非门输出为0时，输入应满足（）。 A．两个同时为1 B．两个同时为0 C．两个互为相反D．两个中至少有一个为0 答案：A 解析:输入全为1 4. 异或门的两个输入为下列哪—种时，其输出为1？ A．1，l B．0，1 C．0，0 D．以上都正确 答案：B 解析: 输入不同 5. 下列逻辑门中哪一种门的输出在任何条件下都可以并联使用？（）A．具有推拉式输出的TTL与非门B．TTL集电级开路门(OC门) C．普通CMOS与非门D．CMOS三态输出门 答案：B 解析: A,C普通与非门不能并联使用； D三态输出门并联使用是有条件的：它们的使能端(控制端)必须反向，即只能有一个门处于非高阻态
ADABB 二、多选题（选择所有合适的答案） 用TTL 与非门、或非门实现反相器功能时，多余输入端应该( ) A ．与非门的多余输入端应接低电平 B. 或非门的多余输入端应接低电平 C. 与非门的多余输入端应接高电平 D. 或非门的多余输入端应接低高平 答案：BC 解析: 多余输入端对与逻辑要接1，对或逻辑要接0 三、简答题 1. 分析如下两个由或非门、异或门、非门以及与非门构成的逻辑电路，请你：①写出F1和F2的逻辑表达式；②当输入变量A ，B 取何值时，两个电路等效? 答案:{ ① 根据图可写出两个电路的输出函数表达式分别为： 12()F A A B A A B A A B A A B A AB AB A A B F AB A B =⊕+=?++?+=??+++=+==+ = ②列出两个电路的真值表： 可见，无论A,B 取任何值，两个电路都等效。 }
《电路理论》试卷 考试形式：闭卷考试 姓名：学号：专业层次：学习中心: 试卷说明： 1.考试时间为90分钟，请掌握好答题时间； 2.答题之前，请将试卷上的姓名、学号、专业层次和学习中心填写清楚； 3.本试卷所有试题答案写在答题卷上； 4.答题完毕，请将试卷和答题卷展开、正面向上交回，不得带出考场； 5.考试中心提示：请遵守考场纪律，参与公平竞争！ 第一部分客观题部分 一、单项选择题（本大题共10小题，每小题2分，共20分） 1．电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为（ C ）。 A．7A B．6A C．5A D．4A 2．关于理想电感元件的伏安关系，下列各式正确的有（ D ）。 A．u=ωLi B．u=Li C．u=jωLi D．u=Ldi/dt 3．应用叠加定理时，理想电流源不作用时视为（ B ）。 A．短路B．开路C．电阻D．理想电流源 4．在正弦交流电路中提高感性负载功率因数的方法是（ D ）。 A．负载串联电感B．负载串联电容C．负载并联电感D．负载并联电容5．任意一个相量乘以j相当于该相量（ A ）。 A．逆时针旋转90度B．顺时针旋转90度C．逆时针旋转60度D．顺时针旋转60度6．如图1-2所示，i=2A，u=30V，则元件的功率大小和对此二端电路的描述正确的是（ B ） 图1-2 A．P=15W,吸收功率B．P=60W,吸收功率 C．P=15W,放出功率D．P=60W,放出功率 7．三相对称电源星型联结，相、线电压的关系为（ A ）。 A．线电压是相电压的3倍，且线电压滞后对应相电压30°
B ．相电压是线电压的31 倍，且相电压滞后对应线电压30° C ．线电压是相电压的2倍，且线电压滞后对应相电压30° D ．相电压是线电压的21 倍，且相电压滞后对应线电压30° 8．图1-8电路中电阻R 吸收的功率P 等于（ C ） A ．3W B ．4W C ．9W D ．12W 图1-8 9．应用戴维宁定理和诺顿定理将图1-9中的电路化为等效电压源，则为（ B ）。 图1-9 A B C D 10．和电压源并联的电阻对外电路（ B ），和电流源串联的电阻对外电路（ B ）。 A ．起作用；不起作用 B ．不起作用；不起作用 C ． 不起作用；起作用 C ．起作用；起作用 二、判断题（本大题共10小题，每小题2分，共20分） 1．并联的负载电阻愈多，则总电阻愈小，电路中总电流和总功率愈小。（ N ） 2．独立电源可作为能量源输出功率，但不能作为负载吸收功率。（ N ） 3．当电动势和结点电压的参考方向相反时取正号，相同时取负号，与各支路电流的参考方向无关。（ Y ） 4．功率的计算也符合叠加原理。（ N ） 5．和电压源并联的电流源对外电路不起作用。（ Y ） 6．等效电源的电流Is 就是有源二端网络的短路电流，即将a,b 两端短接后其中的电流。Ω2Ω 1
电路原理试卷及答案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
A 卷 一、 填空：要求有计算过程。(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。(4分) 2、图2所示电路中电流I 为 。 3、图3所示电路中电流U 为 。 二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。 图4 图5 图6 三、 求图5所示电路中的电压U ab 。(10分) 四、 含理想变压器电路如图6，V U S 00100∠=? ，求负载R 上电压有效值U 。(10分) 五、求图7中各二端网络的等效电阻。(15分) 图7
六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的u c (t)。(10分) 七、(10分) 电路如图9所示。已知：U=8V，Z 1=Ω，Z 2 =1+j1Ω， Z 3 =3-j1Ω。 (1) 求输入阻抗Zi； (2) 求? 1 I。 图8 图9 B卷
一、选择题(单选)：(20分) 1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。 A、7A B、6A C、5A D、4A 2、关于理想电感元件的伏安关系，下列各式正确的有( ) A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt 3、耦合电感的顺串时等效电感为( ) 。 A、L eq =L 1 +L 2 +2M B、L eq =L 1 +L 2 -2M C、L eq =L 1 L 2 -M2 D、 L eq =L 1 L 2 -M2 4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( ) A、电阻性质 B、电感性质 C、电容性质 二、填空：(每空2分，共14分) 1、图所示电路中理想电流源吸收的功率为。 2、图所示电路中电阻的单位为Ω，则电流I为。 3、已知i=10cos(100t-30。)A，u=5sin(100t-60。)A,则 i、u的相位差为且i u。 4、为提高电路的功率因数，对容性负载，应并接元件。
《数字电路与逻辑设计》模拟题（补） 一. 选择题（从四个被选答案中选出一个或多个正确答案，并将代号写在题中的括号内） 1．EEPROM 是指（ D ） A. 随机读写存储器 B. 一次编程的只读存储器 C. 可擦可编程只读存储器 D. 电可擦可编程只读存储器 2．下列信号中，（ B C ）是数字信号。 A ．交流电压 B.开关状态 C.交通灯状态 D.无线电载波 3．下列中规模通用集成电路中，（ B D ）属于时序逻辑电路. A.多路选择器74153 B.计数器74193 C.并行加法器74283 D.寄存器74194 4．小数“0”的反码形式有（ A D ）。 A ．0．0……0 B ．1．0……0 C ．0．1……1 D ．1．1……1 5．电平异步时序逻辑电路不允许两个或两个以上输入信号（C ）。 A ．同时为0 B. 同时为1 C. 同时改变 D. 同时作用 6．由n 个变量构成的最大项，有（ D ）种取值组合使其值为1。 A. n B. 2n C. n 2 D. 12-n 7．逻辑函数∑= )6,5,3,0(),,(m C B A F 可表示为（ B C D ） 。 A.C B A F ⊕⊕= B.C B A F ⊕⊕= C.C B A F ⊕⊕= D.C B A F ⊙⊙= 8．用卡诺图化简包含无关条件的逻辑函数时，对无关最小项（ D ）。 A ．不应考虑 B.令函数值为1 C ．令函数值为0 D ．根据化简的需要令函数值为0或者1 9．下列逻辑门中，（ D ）可以实现三种基本运算。 A. 与门 B. 或门 C. 非门 D. 与非门 10．设两输入或非门的输入为x 和y ，输出为z ，当z 为低电平时，有（ A B C ）。 A ．x 和y 同为高电平 B ． x 为高电平，y 为低电平 C ．x 为低电平，y 为高电平 D ． x 和y 同为低电平 11．下列电路中，（ A D ）是数字电路。 A ．逻辑门电路 B. 集成运算放大器 C ．RC 振荡电路 D. 触发器 12．在下列触发器中，输入没有约束条件的是（ C D ）。 A.时钟R-S 触发器 B.基本R-S 触发器 C.主从J-K 触发器 D.维持阻塞D 触发器 13．标准与-或表达式是由（ B ）构成的逻辑表达式。 A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与 14．设计一个模10计数器需要（ B ）个触发器。 A ． 3 B. 4 C ．6 D ．10 15．表示任意两位无符号十进制数至少需要（ B ）二进制数。 A ．6 B ．7 C ．8 D ．9 16．4线-16线译码器有（ D ）输出信号。 A ． 1 B. 4 C ．8 D ．16
A 卷 一、 填空：要求有计算过程。(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。(4分) 2、图2所示电路中电流I 为 。 3、图3所示电路中电流U 为 。 二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。 图4 图5 图6 三、 求图5所示电路中的电压U ab 。(10分) 四、 含理想变压器电路如图6，V U S 00100∠=? ，求负载R 上电压有效值U 。(10分) 五、求图7中各二端网络的等效电阻。(15分) 图7 六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。(10分) 七、(10分) 电路如图9所示。已知：U=8V ，Z 1=1-j0.5Ω，Z 2=1+j1Ω， Z 3=3-j1Ω。 (1) 求输入阻抗Zi ； (2) 求? 1I 。 图8 图9 A 卷答案
一、填空：(每题5分，共15分) 1、-60W 2、－1.5A 3、115V 二、选择题：(每种方法10分，共计30分。要求有计算过程。) I=6A 三、U ab=60V (10分) 四、U=8.01V(10分) 五、(a)36Ω；(b)12Ω；(c)－6Ω。(每题5分，共15分) 六、用三要素法求K闭合后的u c(t)。(共10分) 解：uc(0+)=5V (2分) uc(∞)=10V (2分) τ=RC=10s (2分) uc(t)=10-5e-0.1t V (4分) 七、(共10分) 解：(1)Zi=2Ω(5分) (2) I1=4∠0A (5分) B卷 一、选择题(单选)：(20分) 1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。 A、7A B、6A C、5A D、4A 2、关于理想电感元件的伏安关系，下列各式正确的有( )
精选考试题类文档，希望能帮助到您! 一、选择题 1、设电路元件的电压和电流分别为u 和i ，则( ). （A ）i 的参考方向应与u 的参考方向一致 （B ）u 和i 的参考方向可独立地任意指定 （C ）乘积“u i ”一定是指元件吸收的功率 （D ）乘积“u i ”一定是指元件发出的功率 2、如图1.1所示，在指定的电压u 和电流i 的正方向下，电感电压u 和电流i 的约束方程为( ). （A ）dt di 002 .0- （B ）dt di 002.0 （C ）dt di 02.0- （D ）dt di 02.0 图1.1 题2图 3、电路分析中所讨论的电路一般均指( ). （A ）由理想电路元件构成的抽象电路 （B ）由实际电路元件构成的抽象电路 （C ）由理想电路元件构成的实际电路 （D ）由实际电路元件构成的实际电路 4、图1.2所示电路中100V 电压源提供的功率为100W ，则电压U 为( ). （A ）40V （B ）60V （C ）20V （D ）-60V
图1.2 题4 图 图1.3 题5图 5、图1.3所示电路中I 的表达式正确的是（ ）. （A ）R U I I S - = （B ）R U I I S += （C ）R U I -= （D ）R U I I S --= 6、下面说法正确的是（ ）. （A ）叠加原理只适用于线性电路 （B ）叠加原理只适用于非线性电路 （C ）叠加原理适用于线性和非线性电路 （D ）欧姆定律适用于非线性电路 7、图1.4所示电路中电流比B A I I 为（ ）. （A ） B A R R （B ）A B R R （ C ）B A R R - （ D ）A B R R - 图1.4 题7图 8、与理想电流源串联的支路中电阻R （ ）. （A ）对该支路电流有影响 （B ）对该支路电压没有影响 （C ）对该支路电流没有影响 （D ）对该支路电流及电压均有影响 9、图1.5所示电路中N 为有源线性电阻网络，其ab 端口开路电压为30V ，当把安培表接在ab 端口时，测得电流为3A ，则若把10Ω的电阻接在ab 端口时，ab 端电压为：（ ）. （A ）–15V （B ）30V （C ）–30V （D ）15V N I a b 图1.5 题9图 10、一阶电路的全响应等于( ). （A ）稳态分量加零输入响应 （B ）稳态分量加瞬态分量 （C ）稳态分量加零状态响应 （D ）瞬态分量加零输入响应 11、动态电路换路时，如果在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间有：（ ）. （A ）()()+-=00C C i i （B ）()()+-=00L L u u
中山大学南方学院 电气与计算机工程学院 课程名称：数字电路与逻辑设计实验实验题目：译码显示电路
附：实验报告 专业：电子信息科学与技术年级：18 完成日期：2020年7月05日学号：182018010 姓名：叶健行成绩： 一、实验目的 （一）掌握中规模集成译码器的逻辑功能和使用方法。 （二）熟悉数码管的使用。 二、实验原理 （一）数码显示译码器 1、七段发光二极管(LED)数码管 LED数码管是目前最常用的数字显示器，图1 (a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。 一个LED数码管可用来显示一位0～9十进制数和一个小数点。小型数码管（0.5寸和0.36寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～2.5V，每个发光二极管的点亮电流在5～10mA。LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。 (a) 共阴连接（“1”电平驱动）(b) 共阳连接（“0”电平驱动）
(c) 符号及引脚功能 图1 LED 数码管 2、BCD 码七段译码驱动器 此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用74LS48 BCD 码锁存／七段译码／驱动器。驱动共阴极LED 数码管。图2为74LS48引脚排列。 其中 A 、B 、C 、D — BCD 码输入端 a 、 b 、 c 、 d 、 e 、 f 、 g — 译码输出端，输出“1”有效，用来驱动共阴极LED 数码管。 LT — 灯 测试输入端，LT ＝“0”时，译码输出全为“1” BI R — 灭 零 输入端，BI R ＝“0”时，不显示多余的零。 RBO /BI — 作为输入使用时，灭灯输入控制端； 作为输出端使用时，灭零输出端。 （二）扫描式显示 对多位数字显示采用扫描式显示可以节电，这一点在某些场合很重要。对于某些系统输出的的数据，应用扫描式译码显示，可使电路大为简化。有些系统，比如计算机，某些A/D 转换器，是以这样的形式输出数据的：由选通信号控制多路开关，先后送出（由高位到低位或由低位到高位）一位十进制的BCD 码,如图（三）所示。图中的Ds 称为选通信号，并假定系统按先高位后低位的顺序送出数据，当Ds1高电平送出千位数，Ds2高电平送出百位数，……一般Ds 的高电平相邻之间有一定的间隔，选通信号可用节拍发生器产生。 如图（四）所示，为这种系统的译码扫描显示的原理图。图中各片 LED
《数字集成电路基础》试题D （考试时间：120分钟） 班级： 姓名： 学号： 成绩： 一、填空题（共30分） 1. 当PN 结外加正向电压时，PN 结中的多子＿＿＿＿＿＿形成较大的正向电流。 2. NPN 型晶体三极管工作在饱和状态时，其发射结和集电结的外加电压分别处于 ＿＿＿＿＿＿偏置和＿＿＿＿＿＿＿偏置。 3. 逻辑变量的异或表达式为：_____________________B A =⊕。 4. 二进制数A=1011010；B=10111，则A-B=＿＿＿＿＿＿＿。 5. 组合电路没有＿＿＿＿＿＿功能，因此，它是由＿＿＿＿＿＿组成。 6. 同步RS 触发器的特性方程为：Q n+1=＿＿＿＿＿＿,其约束方程为：＿＿＿＿＿ ＿。 7. 将BCD 码翻译成十个对应输出信号的电路称为＿＿＿＿＿＿＿＿，它有＿＿＿ 个输入端，＿＿＿＿输出端。 8. 下图所示电路中，Y 1 ＝＿＿＿＿＿＿；Y ＝＿＿＿＿＿＿；Y 3 ＝＿＿＿＿＿ 二、选择题(共 20分) 1. 四个触发器组成的环行计数器最多有＿＿＿＿个有效状态。 A.4 B. 6 C. 8 D. 16 2. 逻辑函数D C B A F +=，其对偶函数F *为＿＿＿＿＿＿＿＿。 A ．()()D C B A ++ B. ()()D C B A ++ C. ()() D C B A ++ 1 A B 3
3. 用8421码表示的十进制数65，可以写成＿＿＿＿＿＿。 A ．65 B. [1000001]BCD C. [01100101]BCD D. [1000001]2 4. 用卡诺图化简逻辑函数时，若每个方格群尽可能选大，则在化简后的最简表达式 中 。 A ．与项的个数少 B. 每个与项中含有的变量个数少 C. 化简结果具有唯一性 5. 已知某电路的真值表如下，该电路的逻辑表达式为 。 A ．C Y = B. A B C Y = C ．C AB Y += D ．C C B Y += 三、化简下列逻辑函数，写出最简与或表达式：（共20分） 1． 证明等式:AB B A B A B A +?=+ 2． Y 2＝Σm （0，1，2，3，4，5，8，10，11，12） 3． Y 3＝ABC C AB C B A C B A +++?
A 卷 一、填空：要求有计算过程。( 每空5 分，共15 分) 1、图1 所示电路中理想电流源的功率为。(4 分) 2、图2 所示电路中电流I 为。 3、图3 所示电路中电流U为。 二、分别用节点法、网孔法和戴维南定理求图 4 所示电路中的电流I 。 图4 图5 图6 三、求图5 所示电路中的电压U ab 。(10 分) 四、含理想变压器电路如图6，U S100 00 V，求负载R上电压有效值U 。(10 分) 五、求图7 中各二端网络的等效电阻。(15 分) 图7 六、电路如图8 所示，开关K 闭合前电路已稳定，用三要素法求K闭合后的u c(t) 。(10 分) 七、(10 分) 电路如图9 所示。已知：U=8V，Z1=1-j0.5 Ω，Z2=1+j1 Ω， Z3 =3-j1 Ω。 (1)求输入阻抗Zi ；(2) 求I 。 1
1 2 1 2 1 2 1 2 图 8 图 9 B 卷 一、选择题 ( 单选) ：(20 分) 1、电阻与电感元件并联，它们的电流有效值分别为 3A 和 4A ，则它们总的电流有效值为( ) 。 A 、7A B 、6A C 、5A D 、4A 2、关于理想电感元件的伏安关系，下列各式正确的有 ( ) A 、u=ω Li B 、u=Li C 、u=j ωLi D 、u=Ldi/dt 3、耦合电感的顺串时等效电感为 ( ) 。 A 、L =L +L +2M B 、L =L +L -2M C 、L =L L -M 2 D 、 L =L L -M 2 4、单口网络，其入端阻抗形式是 Z=R+jX ，当 X<0时, 单口网络呈 ( ) A 、电阻性质 B 、电感性质 C 、电容性质二、填空： ( 每空 2 分，共 14 分) 1、图 1.1 所示电路中理想电流源吸收的功率为 。 2、图 1.2 所示电路中电阻的单位为Ω，则电流 I 为 。 3、已知 i=10cos(100t-30 。 )A ， u=5sin(100t-60 。 )A, 则 i 、u 的相位差为 且 i u 。 eq eq eq eq
《电路原理》试题 一、填空题（本题共15小题，每小题2分，共30分） 1、在题图一（1）的电路中，C 1=1μF ，C 2=2μF ，电路的总电容为 ，C 1上的电压 。 2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R 1=10Ω .电源的电动势Us= ， 电阻R= 。 3、图一（3）中，L 1=1H,L 2=2H, 电路ab 端口的总电感为 。 4、电感量为2mH 电感中流有2A 的稳定电流，该电感的储能为 焦耳。 5、电感具有阻碍电流 的作用。 6、图一（6）所示电路，C=100μF ，R=5k Ω.电容上的初始电压为10V. 当开关K 合上后， 电容上的电压随时间的变化关系为 。 7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为 。 8、图一（8）所示电桥平衡的条件为 。 9、若某电路网络中有n 个节点，则按基尔霍夫电流定律（KCL ）只能写出 个独立的节点电流方程。 10、纯电感元件两端电压的相位超前其电流相位 。 11、某纯电容的容抗为Xc ，其两端的交流电压为U ，则该电容的有功功率 为 ， 无功功率为 。 12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω， 则U 1= ， U 2= . 13、若A=5∠53.13o，B=5∠-143.13o，则 =B A . 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为 库仑。 15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωo), 60sin(-=t I i m ωo), 则u 超前i 。
二、选择题（本题共10小题，每小题2分，共20分。在每小题列出的四个选项中只有一 个是符合题意的，请将其字母填入题后的括号内。错选或不选均无分） 1、 电容的定义式为：( ). A ．U q C = B. q U C = C. Uq C = D. C=IU 2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端 的电阻R ab 阻值为（ ）。 A. 29Ω B. 10Ω C.5Ω D. 7Ω 3、图二（3）电路中，I=3A,R 1=12Ω,R 2=6Ω,则流过R 1电阻的电流为（ ）。 A ．2A B. 1A C. 0.5A D. 1.5A 4、电路图二（4）中，A 为一节点，而且I 1=2A,I 2=3A,I 3=1A,则I 4的电流为（ ）。 A. 2A B.6A C.0A D.-2A 5、电容C=0.01F 与电阻R=1Ω串联，对于100=ω的电信号,它们的总阻抗 为（ ）。 A ．(1+j)Ω B.(1-j)Ω C.(-j)Ω D. 2Ω 6、电感L=0.01H 与电阻R=1Ω并联，对于100=ω的电信号，它们的总阻 抗为（ ）。 A.(1+j)Ω B.(1-j)Ω C.(j-1)Ω D. [(j+1)/2] Ω 7、图二（7）的电路中，每个电阻R 的阻值均为4Ω，则a 、b 端口的电阻为（ ）。 A ．16Ω B.4Ω C.1Ω D.8Ω 8、容量为100μF 的电容器两端的电圧为200V ，则电容器的 储能为（ ）。 A ．2J B.200J C.20000J D.100J 9、容量为C 的电容原有电压为U 0，它通过电阻R 的闭合电路放电，从接通电路开始计时， 电容上的电压随时间的变化关系为（ ）。 A ．RCt e U 0 B.t RC e U 1 0 C.t RC e U 10- D.t R C e U 0 10、一个电压为U 0的直流恒压源，通过开关K 与电感L 和电阻R 串联构成闭合回路。现以 开关闭合时开始计时，通过电感的电流为（ ）。 A ．)1(0t L R e R U -- B.)1(0t R L e R U -- C.)1(0t L R e R U - D. )1(1 t RL e R U -- 三、是非题（本题共10小题，每小题1分。在正确的表述括号中打“√”，错误的表述括 号中打“×”） 1、在直流电路中，电流总是从电位高流向电位低。（ ） 2、对于任一集中参数电路中的任一回路，在任一时间，沿回路的各支路电压的代数和等于 零。（ ） 3、两的电阻并联后的总电阻阻值比它们当中任何一个都小。（ ）

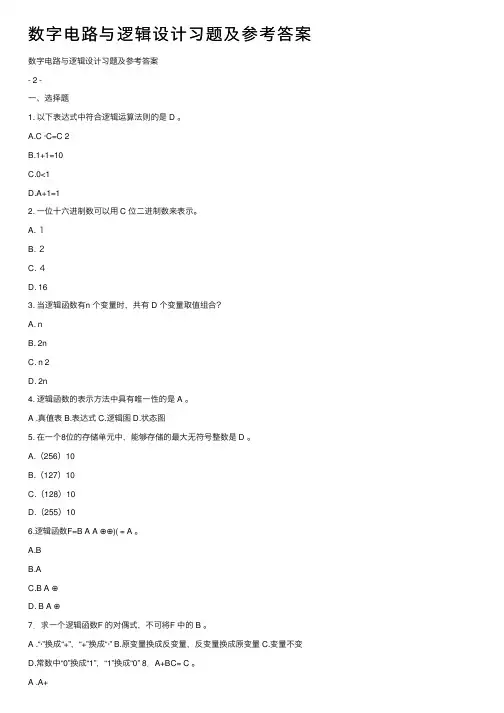

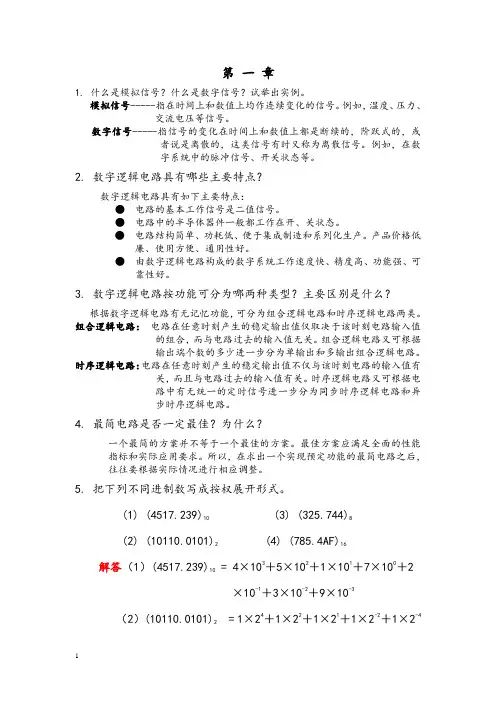

数字电路与逻辑设计习题-2016
- 2 - 一、选择题 1. 以下表达式中符合逻辑运算法则的是 D 。 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1 2. 一位十六进制数可以用 C 位二进制数来表示。 A. １ B. ２ C. ４ D. 16 3. 当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n 4. 逻辑函数的表示方法中具有唯一性的是 A 。 A .真值表 B.表达式 C.逻辑图 D.状态图 5. 在一个8位的存储单元中，能够存储的最大无符号整数是 D 。 A.（256）10 B.（127）10 C.（128）10 D.（255）10 6.逻辑函数F=B A A ⊕⊕)( = A 。 A.B B.A C.B A ⊕ D. B A ⊕ 7．求一个逻辑函数F 的对偶式，不可将F 中的 B 。 A .“·”换成“+”，“+”换成“·” B.原变量换成反变量，反变量换成原变量 C.变量不变 D.常数中“0”换成“1”，“1”换成“0” 8．A+BC= C 。
A .A+ B B.A+ C C.（A+B）（A+C） D.B+C 9．在何种输入情况下，“与非”运算的结果是 逻辑0。 D A．全部输入是0 B.任一输入是0 C. 仅一输入是0 D.全部输入是1 10．在何种输入情况下，“或非”运算的结果 是逻辑1。 A A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为 1 11．十进制数25用8421BCD码表示为 B 。 A.10 101 B.0010 0101 C.100101 D.10101 12．不与十进制数（53.5）10等值的数或代码 为 C 。 A.(0101 0011.0101)8421BCD B.(35.8)16 C.(110101.11)2 D.(65.4)8 13．以下参数不是矩形脉冲信号的参数 D 。 A.周期 B.占空比 C.脉宽 D.扫 描期 14．与八进制数(47.3)8等值的数为： B A. (100111.0101)2 B.(27.6)16 C.(27.3 )16 D. (100111.101)2 15. 常用的BCD码有 D 。 A.奇偶校验码 B.格雷码 C.ASCII码 D.余三码 - 3 -
第二次实验是Quartus11原理图输入法设计，由于是第一次使用Quartus11软 件，实验中遇到了不少问题，总结起来主要有以下几个： （1）在创建工程并且编译通过之后得不到仿真波形 解决方法：经过仔细检查，发现在创建符号文件时，未对其重新命名，使得符号文件名与顶层文件的实体名一样。在改变符号文件名之后成功的得到了仿真波形。 （2)得到的仿真波形过于紧密不便于观察 解决方法：重新对仿真域的时间进行设定，并且对输入信号的周期做相应的调整，最终得到了疏密有致的仿真波形。 实验总结及心得体会 通过本次实验我初步掌握了Quartus11的使用方法，并且熟悉了电路板的使用。在实验具体操作的过程中，对理论知识（半加器和全加器）也有了更近一步的理解，真正达到了理论指导实践，实践检验理论的目的。 实验操作中应特别注意的几点： （1）刚开始创建工程时选择的目标芯片一定要与实验板上的芯片相对应。 （2）连接电路时要注意保证线与端口连接好，并且注意不要画到器件图形符号的虚线框里面。 （3）顶层文件的实体名只能有一个，而且注意符号文件不能与顶层文件的实体名相同。 （4）保存波形文件时，注意文件名必须与工程名一致，因为在多次为一个工程建立波形文件时，一定要注意保存时文件名要与工程名一致，否则不能得到正确的仿真结果。 （5）仿真时间区域的设定与输入波形周期的设定一定要协调，否则得到波形可能不便于观察或发生错误。 心得体会：刚接触使用一个新的软件，实验前一定要做好预习工作，在具体的实验操作过程中一定要细心，比如在引脚设定时一定要做到“对号入座”，曾经自己由于这一点没做好耗费了很多时间。实验中遇到的各种大小问题基本都是自己独立排查解决的，这对于自己独立解决问题的能力也是一个极大地提高和锻炼，总之这次实验我获益匪浅。 第三次实验是用VHDL语言设计组合逻辑电路和时序逻辑电路，由于Quartus11软件在之前已经使用过，所以本实验的主要任务就是编写与实验要求相对应的VHDL程序。 总体来说此次实验比较顺利，基本没有遇到什么问题，但有几点需要特别注意。首先是要区分实体名称和结构体名，这一点是程序编写的关键。其次在时序逻辑电路的设计实验中时钟的设置很关键，设置不当的话仿真波形可能不正确。 通过本次实验我初步学会用VHDL语言编写一些简单的程序，同时也进一步熟悉了Quartus11软件的使用。 实验八彩灯控制电路设计与实现 一、实验目的 1、进一步了解时序电路设计方法

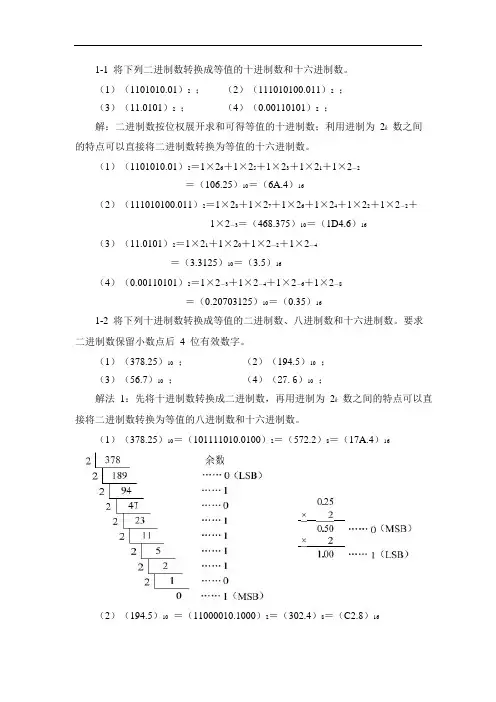

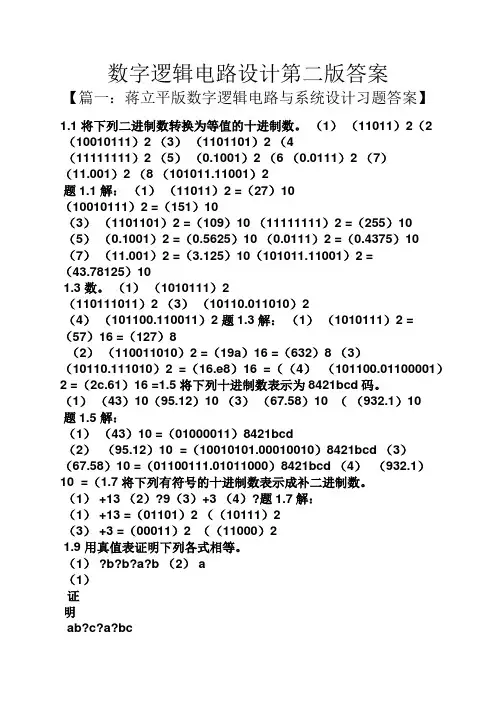

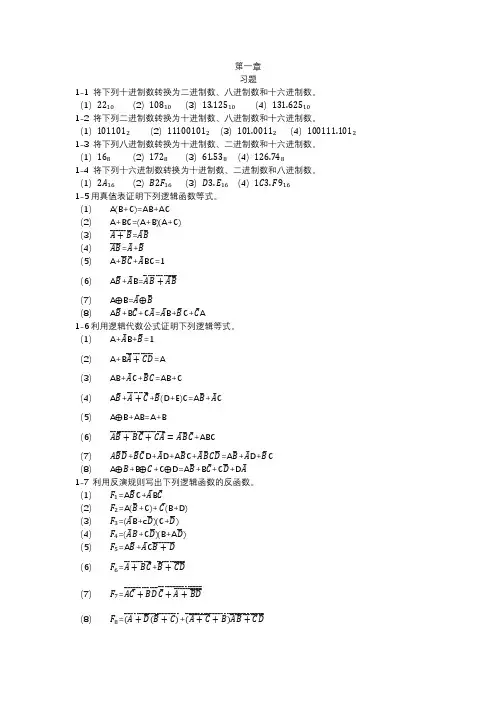

1-1将下列二进制数转换成等值的十进制数和十六进制数。 （1）（1101010.01）2； （3）（11.0101）2； （2）（111010100.011）2； （4）（0.00110101）2； 解：二进制数按位权展开求和可得等值的十进制数；利用进制为2k数之间的特点可以直接将二进制数转换为等值的十六进制数。 （1）（1101010.01）2＝1×26＋1×25＋1×23＋1×21＋1×2－2 ＝（106.25）10＝（6A.4）16 （2）（111010100.011）2＝1×28＋1×27＋1×26＋1×24＋1×22＋1×2－2＋ 1×2－3＝（468.375）10＝（1D4.6）16 （3）（11.0101）2＝1×21＋1×20＋1×2－2＋1×2－4 ＝（3.3125）10＝（3.5）16 （4）（0.00110101）2＝1×2－3＋1×2－4＋1×2－6＋1×2－8 ＝（0.20703125）10＝（0.35）16 1-2将下列十进制数转换成等值的二进制数、八进制数和十六进制数。要求二进制数保留小数点后4位有效数字。 （1）（378.25）10； （3）（56.7）10； （2）（194.5）10； （4）（27.6）10； 解法1：先将十进制数转换成二进制数，再用进制为2k数之间的特点可以直接将二进制数转换为等值的八进制数和十六进制数。 （1）（378.25）10＝（101111010.0100）2＝（572.2）8＝（17A.4）16 （2）（194.5）10＝（11000010.1000）2＝（302.4）8＝（C2.8）16
