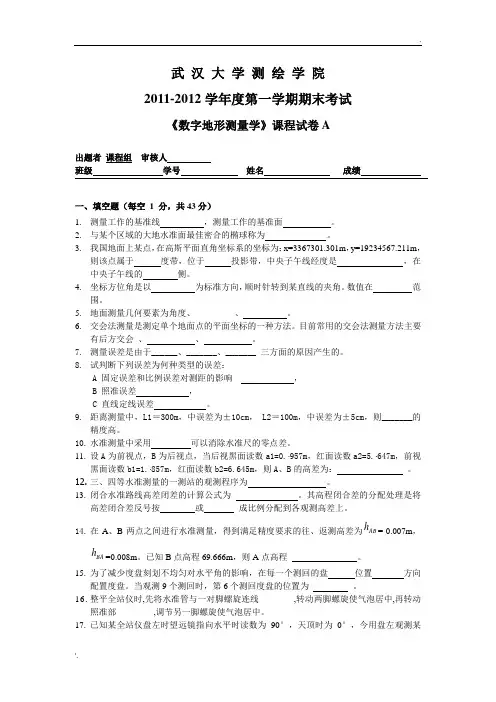

武汉大学测绘学院
2011-2012学年度第一学期期末考试
《数字地形测量学》课程试卷A
出题者课程组审核人
班级学号姓名成绩
一、填空题（每空1 分，共43分）
1.测量工作的基准线，测量工作的基准面。
2.与某个区域的大地水准面最佳密合的椭球称为。
3.我国地面上某点，在高斯平面直角坐标系的坐标为：x=3367301.301m，y=19234567.211m，
则该点属于度带，位于投影带，中央子午线经度是，在中央子午线的侧。
4.坐标方位角是以为标准方向，顺时针转到某直线的夹角。数值在范
围。
5.地面测量几何要素为角度、_________、。
6.交会法测量是测定单个地面点的平面坐标的一种方法。目前常用的交会法测量方法主要
有后方交会、、。
7.测量误差是由于______、_______、_______ 三方面的原因产生的。
8.试判断下列误差为何种类型的误差：
A 固定误差和比例误差对测距的影响，
B 照准误差，
C 直线定线误差。
9.距离测量中，L1＝300m，中误差为±10cm， L2＝100m，中误差为±5cm，则_______的
精度高。
10.水准测量中采用可以消除水准尺的零点差。
11.设A为前视点，B为后视点，当后视黑面读数a1=0.?957m，红面读数a2=5.?647m，前视
黑面读数b1=1.?857m，红面读数b2=6.645m，则A、B的高差为：。
12.三、四等水准测量的一测站的观测程序为。
13.闭合水准路线高差闭差的计算公式为。其高程闭合差的分配处理是将
高差闭合差反号按或成比例分配到各观测高差上。
h=-0.007m，14.在A、B两点之间进行水准测量，得到满足精度要求的往、返测高差为AB
h=0.008m。已知B点高程69.666m，则A点高程。
BA
15.为了减少度盘刻划不均匀对水平角的影响，在每一个测回的盘位置方向
配置度盘。当观测9个测回时，第6个测回度盘的位置为。
16.整平全站仪时,先将水准管与一对脚螺旋连线________,转动两脚螺旋使气泡居中,再转动
照准部________ ,调节另一脚螺旋使气泡居中。
17.已知某全站仪盘左时望远镜指向水平时读数为90°，天顶时为0°，今用盘左观测某
个目标得读数为89°11′36″，盘右观测得读数270°48′12″竖盘指标差___________，垂直角___________。
18. 三角高程测量中为了减弱地球曲率和大气折光影响的影响，通常采用 和 观
测。
19. 控制测量的主要目的是限制各项测量误差的 和 ，是进行各项测量工
作的基础。
20. 光电测距仪采用多个频率组合测距, 以解决 ___________ 和 ____________ 的矛盾。 21. 已知计算求得某导线的纵、横坐标增量闭合差分别为：?x = 0.03m ，?y =-0.04m ，导线全长为1000.050m ，则导线全长相对闭合差为 。 22. 某钢尺的尺长方程式为：l t =30m+0.002m+12.5×10-6m/m ℃×30m ×(t-20℃)，今用与检定
时相同的拉力丈量某段距离， 当t ＝35℃时所量距离较该段距离的实际值是测 ；当t ＝5℃时所量距离较该段距离的实际值是测 。
二、简答题（15分）
1、简述全站仪对中（用光学对中器）和整平的步骤与操作方法？（8分）
2、什么是水准仪的i 角?简述其一种检验方法，并推导出该方法i 角的计算式。（7分）
三、计算题（42分）
1、试求下图所示闭合水准路线闭合差f ，并计算各个待定点的高程。（12分）
2、已知x B =1600.160m, y B =200.120m, x A =600.160m, y A =1200.120m ，导线连接角
CBA 为225000，00，，
，其余角度与边长观测值已填在图上，试求控制点E 、D 、C 的坐标。（15分）
A
D 100?
导线计算表
3、指出下表水平角观测采用的水平角测量方法，并完成表格相应计算。（15分）
水平角观测手簿
武汉大学测绘学院
2011-2012学年度第一学期期末考试
《数字地形测量学》课程试卷A
参考答案
一、填空题（每空 1 分，共43分）
1、铅垂线，大地水准面
2、参考椭球面
3、6，19，111度，西
4、坐标北方向（坐标系X轴方向），0-360
5、距离，高差
6、前方交会，自由设站法
7、人，仪器，环境（外界条件）
8、系统误差，偶然误差，系统误差
9、L1（前者）
10、偶数
11、-0.899m
12、后前前后（黑黑红红）
13、f=Σh，测站数,距离
14、HA=69.6735m
15、左，起始（零），100度
16、平行，90度
17、-6”0 48’18”
18、对向观测法，间视法
19、积累，传播
20、精度，测程
21、1/20001
22、短了（小了），长了（大了）
二、简答题（15分）
1、答：用光学对中器进行对中和整平步骤：
1）、粗对中——固定三脚架一条腿，移动两条腿；
2）、精对中——调脚螺旋；
3）、粗平——升降三脚架使圆水准器气泡居中；
4）、精平——调脚螺旋（首先，水准管平行两个脚螺旋方向，调该两个脚螺旋，使水准管气泡居中，旋转90度使水准管垂直该两个脚螺旋方向，调第
三个脚螺旋，使水准管气泡居中。检查任何方向气泡居中。）
5）、检查对中； 6）、反复进行上述操作，直到对中和整平都满足要求。
2、答：望远镜的视准轴和水准管的水准轴在竖直面上的投影的夹角称为 i 角。 i 角检验方法
第一种检验i 角的方法
ρ?----=)
()('
''''''''B A B A AB
AB S S S S h h i ''B
A S S =ρ
?--='
'''''B
A A
B AB S S h h i 第二种检验i 角的方法
ρ?----=)
()('
''''''''B A B A AB
AB S S S S h h i )
('
''
'''S S B A B A S S --=-ρ?--=)
(2'
'''B A AB AB S S h h i ρ?----=)()('
''''''
''B A B A AB
AB S S S S h h i
