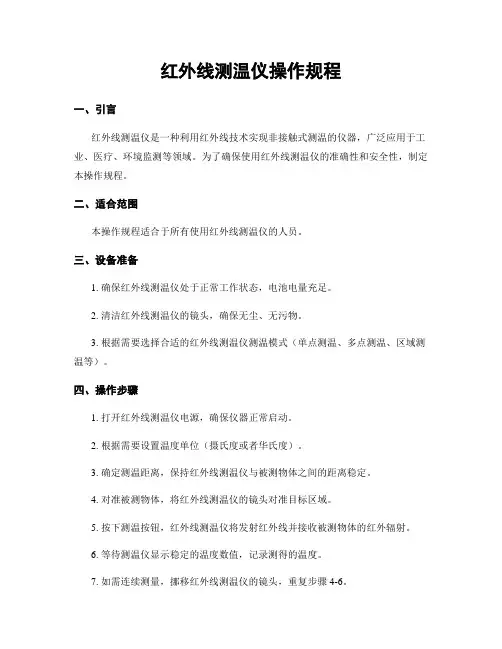

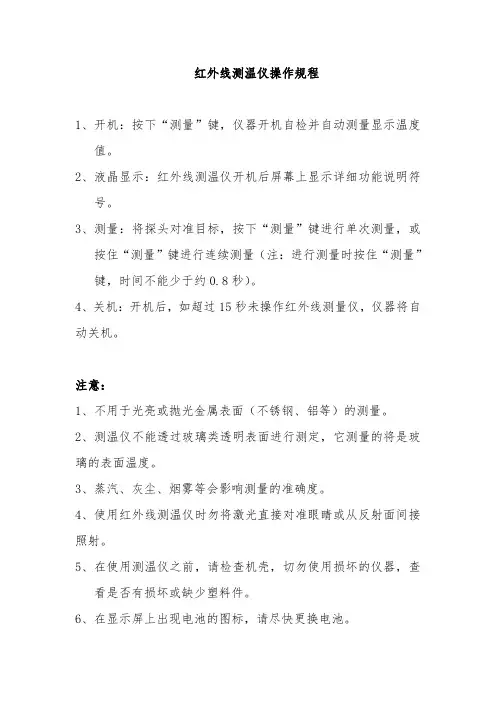

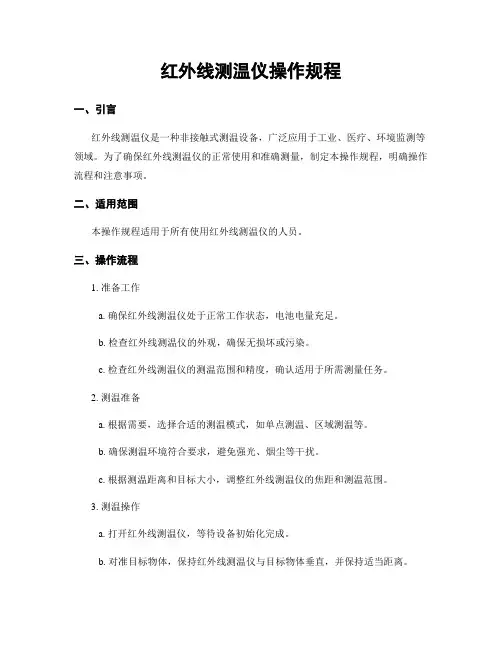

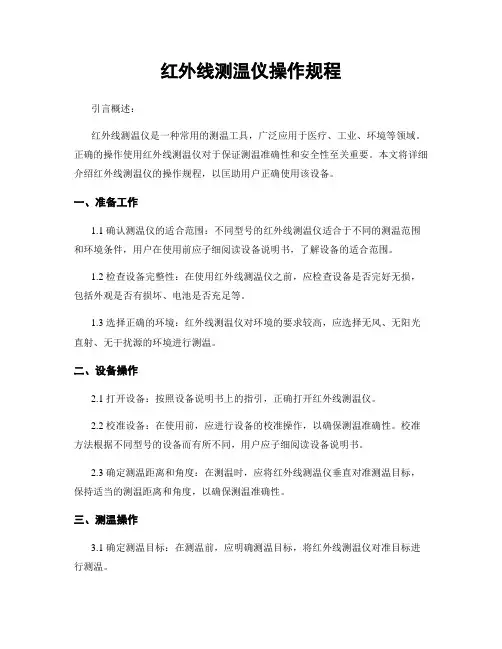

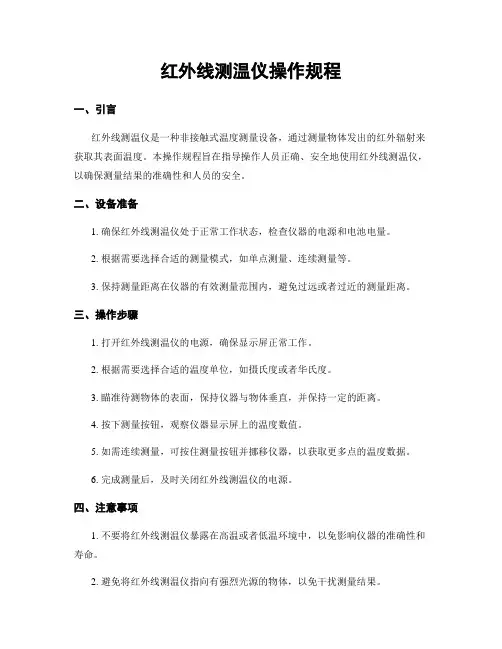

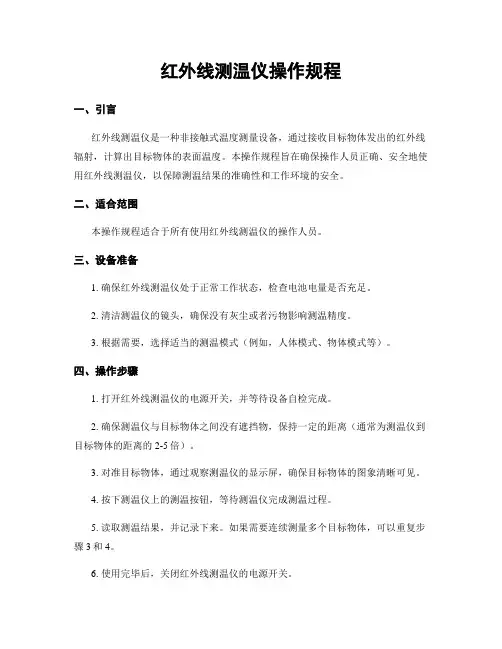

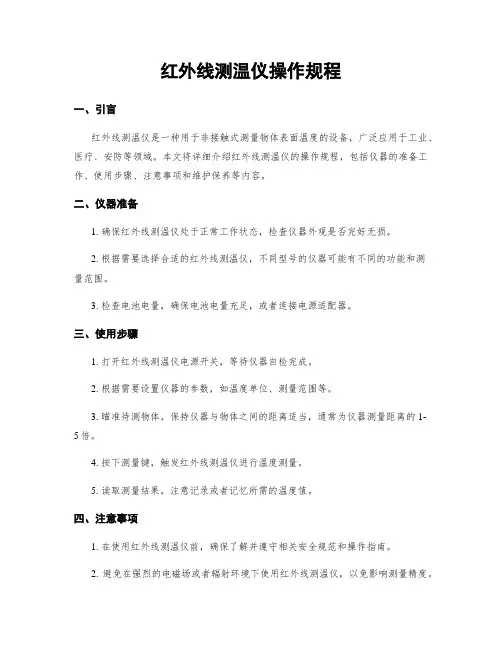

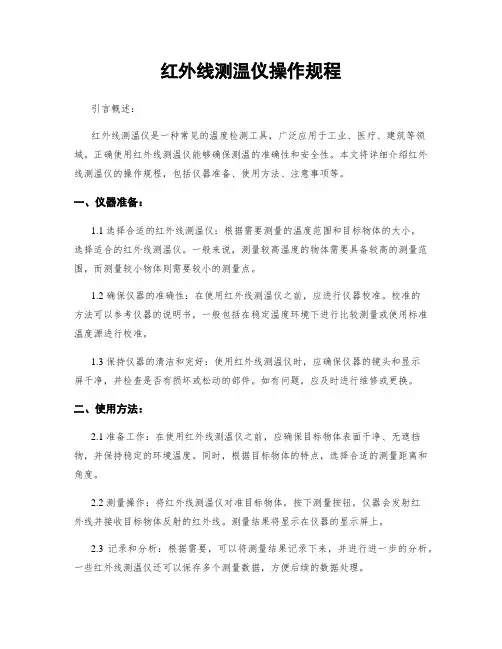

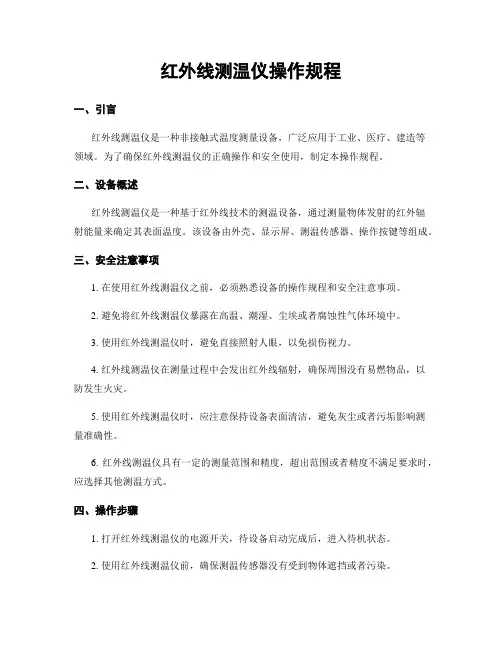

红外线测温仪操作规程
1、开机：按下“测量”键，仪器开机自检并自动测量显示温度
值。
2、液晶显示：红外线测温仪开机后屏幕上显示详细功能说明符
号。
3、测量：将探头对准目标，按下“测量”键进行单次测量，或
按住“测量”键进行连续测量（注：进行测量时按住“测量”
键，时间不能少于约0.8秒）。
4、关机：开机后，如超过15秒未操作红外线测量仪，仪器将自动关机。
注意：
1、不用于光亮或抛光金属表面（不锈钢、铝等）的测量。
2、测温仪不能透过玻璃类透明表面进行测定，它测量的将是玻璃的表面温度。
3、蒸汽、灰尘、烟雾等会影响测量的准确度。
4、使用红外线测温仪时勿将激光直接对准眼睛或从反射面间接照射。
5、在使用测温仪之前，请检查机壳，切勿使用损坏的仪器，查
看是否有损坏或缺少塑料件。
6、在显示屏上出现电池的图标，请尽快更换电池。
7、若仪器工作失常，请勿使用，仪器的保护措施可能已遭破坏，
若有疑问，应把仪器送去检修。
8、切勿在有爆炸性气体、蒸汽、灰尘附近使用测温仪。
9、为避免灼伤，请记住发射率高和物体上所测得温度要低于实际温度。
10、若未按本手册规定的方式使用仪器，设备提供的保护功能可能会失效。
保养：
1、镜头清洗方法：用污渍压缩空气吹掉松散颗粒，轻轻用柔软毛刷刷去残留碎屑，再用潮湿棉花球小心擦洗（棉花球可用水湿润），注意不要用溶剂清洗镜头。
2、外壳清洗方法：用蘸有肥皂水的软布，注意不要将测温仪浸在水里。
标准操作规程 1 目的规范热原测温仪的使用操作。 2 适用范围热原测温仪的使用操作。 3 责任者质管部QC检验人员。 4 内容 4.1 系统进入 4.1.1 接通电源，依次打开主机、打印机电源，进入WINDOW系统。 4.1.2 在WINDOW程序管理器中，用鼠标双击“2000版热原实验”快捷图标，进入热原程序主功能窗口。 4.2 探头标定 4.2.1 把待标定的探头与一根最小分度值为0.1℃的精密温度计置于恒温水浴箱中。 4.2.2 在主功能窗口中，用鼠标点击“标定探头”窗口或“其它”菜单下的“探头自动标定”项，进入自动标定窗口。 4.2.3 在“自动标定”窗口，分别输入起始探头号和终止探头号，按“确认”键。 4.2.4 待水浴温度达到第一个设定点（37.0±0.2℃），水浴温度恒温时（“窗口”右半部分同时显示的每个探头的数字电压基本保持不变），在“第一点温度”项目中输入此刻温度计的数值，按回车键，再按左侧相对应的“OK”按钮，进入第二个温度点。 4.2.5 待水浴温度达到第二个设定点（38.0±0.2℃）且恒定后，按上法输入温度计读数，进入第三个温度点。 4.2.6 按上述操作方法，依次输人第三个温度点（39.3±0.2℃）、第四个温度点（39.9±0.2℃）、第五个温度点（41.0±0.2℃）的温度计读数，上述数据输完后，再按“存盘”，微机存盘后“返回”主功能窗口，至此标定完毕。
标准操作规程 4.2.7 注意事项：在标定过程中，窗口右半部分显示探头的数字电压差异，可以判断探头好坏。如果某个探头的数字电压比其它探头的数字电压高很多，说明该探头短路；相反，如果某个探头的数字电压比其它探头的数字电压低很多或为零，说明该探头按触不良或断路。对于短路或断路的探头，标定时必须换掉。 4.3 新兔挑选 4.3.1 在主功能窗口点击“准备工作”项下的“体重输入”项或点击“体重输入”按钮，输入对应探头下的实验兔体重后，返回主功能窗口。 4.3.2 在主功能窗口点击“准备工作”菜单，再点击“选兔”项，从“新兔挑选”子项进入“新兔挑选”窗口。 4.3.3 在“新兔挑选”窗口中先按“预览”按钮，待兔温稳定后，再按“开始”按钮开始测温，测温过程完成后，微机自动整理保存数据，返回主功能窗口。 4.4 热原检查 4.4.1 在主功能窗口按上法输入实验兔的体重，返回主功能窗口。 4.4.2 点击“试验样品”输入按钮或“准备工作”菜单下的试验样品输入项，进入试样输入窗口，输入试验样品名称、批号等数据，返回主功能窗口。 4.4.3 点击“正常测温”窗口进入测温窗口，先点击“预览”按钮，稳定10～15分钟再点击“开始”按钮，进入正常体温测定程序，30分钟后自动进入家兔分组窗口。 4.4.4 如果家兔数不够实验所需数量，可选择按“重选”按钮，继续选兔15分钟，或者按“删除部分供试品”按钮删掉部分供试品。 4.4.5 点击“家兔分组”按钮，自动分组，输入室温数据，按“打印”按钮打印出家兔分组一览表以供注射用。 4.4.6 注射完毕后，点击“继续”按钮，进入自动测温程序，直至测温结束。 4.4.7 在测温过程中如暂时停电或探头脱落，可点击“异常测温”按钮，正确输入已测试时间，再按“继续”按钮，使实验继续进行。
变电所红外线测温仪使用管理制度 撰写人：___________ 部门：___________
变电所红外线测温仪使用管理制度 一、目的：为了保证变电所人员能够正确管理和使用，特制订本制度. 二、职责：所长是测温仪管理的总负责人，负责测温仪的管理及组织测温、检查测温情况，值班长负责本班测温仪管理及设备测温，值班员协助值班长做好设备测温工作。 三、工作程序： 1. 传递过程的管理： 1) 测温仪的传递由所长负责。传递日期以测温仪排序表为准（见测温仪排序表），特殊情况经变电段或车间运行主任同意后转借他人的（需有借条），不能按排序表日期测温的应在“测温记录”及“运行记录”内注明原因。 2) 传递日所长可提前两小时离所进行测温仪交接，离所时在运行记录中进行记录。如所内在传递日有工作所长脱离不开经车间同意可以适当提前或顺延。 3) 测温仪的传递路线为测温仪所在地至下一个变电所的必经之路。传递过程中测温仪出现任何问题均由传递人负责。 4) 交接时交接人员要做好交接检查验收工作，并将验收情况记入运行记录簿中。接收后出现任何问题均由接收方负责。 测温仪在变电所内的管理： 第 2 页共 2 页
1) 测温仪到所后，由所长负责管理，按值移交；交接班时交接人员要做好交接检查验收工作，在运行记录簿中做明确记载，接收后出现任何问题均由接收方负责。 2) 测温仪应按规定时间交接，不得变更，如遇特殊情况须经变电段或车间运行主任同意，服从车间安排。 3) 测温仪到所后，每天早晨由所长向段里汇报。 2. 测温仪的使用及测温要求： 1) 在使用测温仪时要了解测温仪性能和使用方法，按正确的方法操作，即： a、测量被测物体的温度：将测温仪对准被测物体并用食指扣住扳机，便可从显示屏上读取瞬时温度值，下部显示温度最大值（MAx），松开扳机仪器即停止测温，显示温度值保持7秒钟后仪器自动关机。 b、设置激光瞄准：在测温状态下，按压x键打或关闭激光。 c、测温时测温仪同被测高压带电体的安全距离按《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》表2—1的规定执行（即10KV及以下0.7米、35KV1.00米、110KV1.5米） d、测温仪与被测物体之间不得隔有透光物（如：玻璃、有机玻璃等）。 2) 各所接到测温仪后，由所长负责组织值班员对所内设备进行全面测温并将测温情况填入“测温记录”内。 第 2 页共 2 页
药业有限公司 标准操作规程 题目 制订人 制订日期 颁发部门热原测温仪操作规程 质管部审核人 审核日期编号 SOP-EM-329 批准人 批准日期版本号 A 共3 页第1 页生效日期分发部门质管部 1 目的规范热原测温仪的使用操作。 2 适用范围热原测温仪的使用操作。 3 责任者质管部QC 检验人员。 4 内容 4.1 系统进入 4.1.1接通电源，依次打开主机、打印机电源，进入WINDOW系统。 4.1.2在WINDOW程序管理器中，用鼠标双击“ 200版热原实验”快捷图标，进入热原程序主功能窗口。 4.2 探头标定 4.2.1把待标定的探头与一根最小分度值为
0.1 C的精密温度计置于恒温水浴箱中。 4.2.2在主功能窗口中，用鼠标点击“标定探头”窗口或“其它”菜单下的“探头自动标定”项，进入自动标定窗口。 4.2.3在“自动标定”窗口，分别输入起始探头号和终止探头号，按“确认” 键。 4.2.4待水浴温度达到第一个设定点（ 37.0 ± 0.2C），水浴温度恒温时（窗口”右半部分同时显示的每个探头的数字电压基本保持不变），在“第一点温度”项目中输入此刻温度计的数值，按回车键，再按左侧相对应的“0!”钮，进入第二个温度点。 4 . 2 . 5待水浴温度达到第二个设定点（ 38.0 士 0.2C ）且恒定后，按上法输入温度计读数，进入第三个温度点。 4.2.6按上述操作方法，依次输人第三个温度点（ 39.3 士 0.2C）、第四个温度点（ 39.9 士 0.2C）、第五个温度点（ 41.0 士 0.2C ）的温度计读数，上述数据输完后，再按存盘”，微机存盘后返回” 主功能窗口，至此标定完毕。药业有限公司 标准操作规程 题目热原测温仪操作规程编号
红外线测温仪原理及应用 摘要：测量温度的方法有很多种，温度计大致可以分为接触式测温仪表和非接触式测温仪表两类。其中接触式的有我们熟悉的液体式温度计，热电偶式温度计和 热电阻式温度计等等。 关键词：红外线测温辐射光纤 众所周知，温度是供热，供燃气，通风及空调系统中最重要的参数之一。尤其在热工测量过程中，温度的精准程度往往是决定实验成败的关键。因此，一个精确度高的测温仪器在工程中是必不可少的。因此本文就温度测量工具中的红外线测温仪的原理及应用进行一些介绍。 一，红外测温的理论原理 在自然界中，当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中就包含了波段位于0.75μm~100μm的红外线。他最大的特点是在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质称为黑体，并设定他的反射系数为1，其他的物质反射系数小于1，称为灰体，由于黑体的光谱辐射功率P(λＴ)与绝对温度T之间满足普朗克定。说明在绝对温度T下，波长λ处单位面积上黑体的辐射功率为P(λＴ)。根据这个关系可以得到图1的关系曲线，从图中可以看出： （1)随着温度的升高，物体的辐射能量越强。这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。 （2)随着温度升高，辐射峰值向短波方向移动（向左)，并且满足维恩位移定理，峰值处的波长与绝对温度T成反比，虚线为处峰值连线。这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。 （3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高（灵敏度高），抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。 二，红外线测温仪的原理

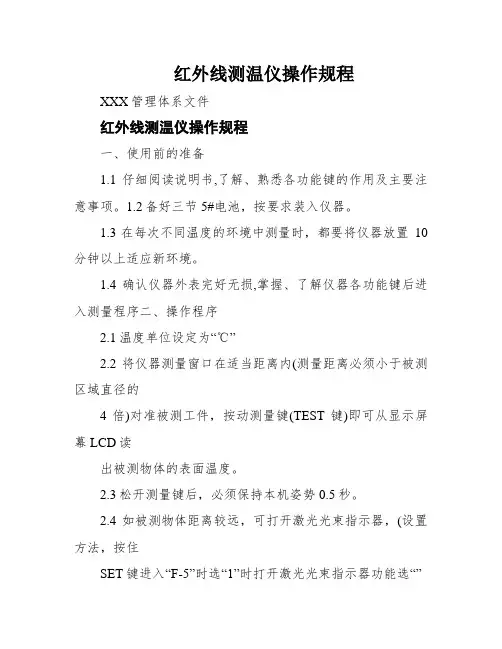

数字测温仪操作规程 一、使用前的准备 1．仔细阅读说明书,了解、熟悉各功能键的作用及主要注意事项。 2．备好三节5#电池，按要求装入仪器。 3．在每次不同温度的环境中测量时，都要将仪器放置10分钟以上适应新环境。 4．确认仪器外表完好无损,掌握、了解仪器各功能键后进入测量程序。 5．测温前检查仪表是否正常，构动扳机灵活，显示屏幕是否正常，各开关是否正常，电池电量充足。 二、操作程序 1．温度单位设定为“℃” 2．将仪器测量窗口在适当距离内(测量距离必须小于被测区域直径的4倍)对准被测工件，按动测量键(TEST键)即可从显示屏幕LCD读出被测物体的表面温度。 3．松开测量键后，必须保持本机姿势0.5秒。 4．如被测物体距离较远，可打开激光光束指示器，按住测量键来瞄准。 三、操作注意事项 1．测温仪的视场是50:1，既若测温仪离被测物体50厘米时，则被测物体的直径不能小于1厘米。 2．握住仪表手柄，将红外线感温器对准被测物体。仪表能自动补偿环境温度变化时引起的误差，但当环境温度变化太大或者先测量一个高温再去测一个
低温的物体时，仪表需要在一个稳定的环境中进行30分钟的热平衡，才能进行下一次的测量。 3．将仪表对准所需测试区域，然后将测温仪上下左右扫描，直到确定测试点的热点或冷点。 4．将测温仪对准设备测温区域，然后上下左右摆动测温仪扫描，直到确定测试点温度最大直。 5．一次测量完成，熄灭激光灯，背光灯，使测温仪处于待机状态。 6．当电量不足时，显示屏出现电量不足符号，及时更换电池，打开电池盖，按手柄显示“+ -”，加入4节1.5V的5号电池，电池盖复位。 四、注意事项及保养要求 1．当激光束打开时，严禁对着人或动物的眼睛。 2．仪器不能透过透明物体表面（如玻璃）测量。 3．激光只是用于远距离瞄准，再近距离测量可以关闭不用，这样可以节省电能。 4．不得将激光束射向物体表面，反射到人的眼睛里。 5．定期用干布擦拭测温仪，不要使用研磨剂或溶剂。 6．蒸汽，灰尘，烟雾等会阻隔仪器的红外线从而影响测量的准度。 7．使用过程中必须小心轻放，应避免放在过分潮湿高温或阳光直晒的地方。 8．长时间不使用，一定要将电池取出，在电池电量不足时及时更换新电池以免影响测量值的误差。 9．测试结束后，必须擦试镜片，不可用任何溶剂清洁镜片，可用压缩空气
1、红外测温仪器的种类 红外测温仪器主要有3种类型：红外热像仪、红外热电视、红外测温仪（点温仪）。60年代我国研制成功第一台红外测温仪，八十年代初期以后又陆续生产小目标、远距离、适合电业生产特点的测温仪器，如西光IRT－1200D型、HCW －Ⅲ型、HCW－Ⅴ型；YHCW－9400型；WHD4015型（双瞄准，目标D 40mm，可达15 m）、WFHX330型（光学瞄准，目标D 50 mm，可达30 m）。美国生产的PM－20、30、40、50、HAS－201测温仪；瑞典AGA公司TPT20、30、40、50等也有较广泛的应用。DL－500 E可以应用于110～500 kV变电设备上，图像清晰，温度准确。红外热像仪，主要有日本TVS－2000、TVS－100，美国PM－250，瑞典AGA－THV510、550、570。国产红外热像仪在昆明研制成功，实现了国产化。 2、红外测温仪工作原理 了解红外测温仪的工作原理、技术指标、环境工作条件及操作和维修等是用户正确地选择和使用红外测温仪的基础。光学系统汇集其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件以及位置决定。红外能量聚焦在光电探测仪上并转变为相应的电信号。该信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。除此之外，还应考虑目标和测温仪所在的环境条件，如温度、气氛、污染和干扰等因素对性能指标的影响及修正方法。 一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。物体的红外辐射能量的大小及其按波长的分布——与它的表面温度有着十分密切的关系。因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。 黑体辐射定律：黑体是一种理想化的辐射体，它吸收所有波长的辐射能量，没有能量的反射和透过，其表面的发射率为1。应该指出，自然界中并不存在真正的黑体，但是为了弄清和获得红外辐射分布规律，在理论研究中必须选择合适的模型，这就是普朗克提出的体腔辐射的量子化振子模型，从而导出了普朗克黑体辐射的定律，即以波长表示的黑体光谱辐射度，这是一切红外辐射理论的出发点，故称黑体辐射定律。 物体发射率对辐射测温的影响：自然界中存在的实际物体，几乎都不是黑体。所有实际物体的辐射量除依赖于辐射波长及物体的温度之外，还与构成物体的材料种类、制备方法、热过程以及表面状态和环境条件等因素有关。因此，为使黑体辐射定律适用于所有实际物体，必须引入一个与材料性质及表面状态有关的比例系数，即发射率。该系数表示实际物体的热辐射与黑体辐射的接近程度，其值在零和小于1的数值之间。根据辐射定律，只要知道了材料的发射率，就知道了任何物体的红外辐射特性。 影响发射率的主要因纱在：材料种类、表面粗糙度、理化结构和材料厚度等。
1 红外测温仪的工作原理及特点 1.1 黑体辐射与红外测温原理 一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。物体的红外辐射能量的大小及其按波长的分布——与它的表面温度有着十分密切的关系。因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。 黑体辐射定律：黑体是一种理想化的辐射体，它吸收所有波长的辐射能量，没有能量的反射和透过，其表面的发射率为1，其它的物质反射系数小于1，称为灰体。应该指出，自然界中并不存在真正的黑体，但是为了弄清和获得红外辐射分布规律，在理论研究中必须选择合适的模型，这就是普朗克提出的体腔辐射的量子化振子模型，从而导出了普朗克黑体辐射的定律，即以波长表示的黑体光谱辐射度，这是一切红外辐射理论的出发点，故称黑体辐射定律。 由于黑体的光谱辐射功率Pb(λΤ)与绝对温度Τ 之间满足普朗克定理： ()1exp 2 51-=-T c c T P b λλλ （1） 其中，Pb(λΤ)—黑体的辐射出射度； λ—波长； T —绝对温度； c1、c2—辐射常数。
式（1）说明在绝对温度Τ 下，波长λ处单位面积上黑体的辐射功率为Pb(λΤ)。根据这个 图1 黑体辐射的光谱分析 从图1中可以看出： (1)随着温度的升高，物体的辐射能量越强。这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。 (2)随着温度升高，辐射峰值向短波方向移动(向左)，并满足维恩位移定理T *λm = 2897.8 μm *K ，峰值处的波长λm 与绝对温度Τ 成反比，虚线为λm 处峰值连线。这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。 (3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高(灵敏度高)，抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。 根据斯特藩—玻耳兹曼定理黑体的辐出度 Pb(Τ)与温度Τ 的四次方成正比， 即： ()4 T T P b σ= (2) 式中，Pb(T)—温度为T 时，单位时间从黑体单位面积上辐射出的总辐射能，称为总辐射
IT系列红外测温仪
目录 1 概述 2 技术参数 3 外形结构 3.1 IT-5外形结构 3.1 IT-6/ITL-500外形结构及面板说明 3.2 IT-8外形结构及面板说明 4 选型表 4.1 ITL-500选型表 4.2 IT-5选型说明 4.2 IT-6/8选型表 5 使用 5.1 安装 5.2 引出线定义 5.3 输出选择 5.4 瞄准及距离系数
1 概述 IT红外测温仪分为，ITL-500，IT-5，IT-6，IT-8四大种系列产品，各系列产品各具特色，可分别适用于各种不同的场合。ITL-500用于从负温度起到1200℃的温度测量，IT-5用于安装空间小，测量目标小的场合，IT-6是一款性价比高，适应性很强的测温仪，可广泛运用于金属加工，科研试验等领域。IT-8是IT红外测温仪的高端产品，适合有色金属加工，例如铝材，铜材等。 IT各系列红外测温仪产品均具有激光瞄准功能，安装使用方便，温度测量范围覆盖了-25℃-3000℃，各系列产品可在其有效的测量范围内自由分段。可以满足用户各种温度测量的需求。IT红外测温仪采用优异的光学结构及工艺；电路处理单元采用32bit(部分产品使用16bit)MCU。严谨的制作工艺及严格的质量管理，使得本测温仪的测量精度和重复性有了很好的保证。非接触测量的特性，使得IT红外测温仪可广泛运用于运动物体，带电导体，真空环境或其他特殊要求的目标进行非接触温度检测。 IT红外测温仪可广泛应用于食品，塑料加工，铸造、粉末冶金、轧钢、电力、化工、玻璃、陶瓷生产、热处理，中高频感应加热，线材生产，焦化，热压烧结、焊接等行业。 选型使用推荐及各系列产品适用的行业： ITL-500 该型号测温仪由于波长，温度范围的特点，适用于温度较低，常规材料辐射率比较接近1的场合，行业包括感应加热的电磁线高频烧结，塑料，化工，电机热安装等行业 IT-5 安装空间狭窄或者对精确瞄准及快速响应要求较高的场合，例如高频焊接，中频钎焊等行业，目前较典型的如全自动焊齿机IT-6 中频长短棒料透热，窑炉，中频钎焊，轧钢，玻璃，陶瓷，粉末冶金，热压烧结，精密铸造等行业 IT-8
1.目的/PURPOSE: 本文规定了温度计(包含刻度盘，电子和玻璃温度计)的一般操作和校准规程。 To specify the general operation and calibration procedure for the thermometer (including dial, digital and glass thermometers). 2.范围与职责/SCOPE AND RESPONSIBILITIES: 本规程适用于温度计(包含刻度盘，电子和玻璃温度计)的操作和校验。 This SOP covers the operation and calibration check of thermometer (including dial, digital and glass thermometers). 所有使用温度计的人员必须经本SOP培训，按照标准操作程序进行操作。实验室负责人及QA负责监督本SOP的执行。 Personnel using the thermometer should be well trained and strictly follow the SOP. It is the responsibility of lab head and Quality Assurance to supervise the execution of the SOP. 3.程序/ PROCEDURE: 3.1所有本分析实验室使用的温度计都必须经过校验。 All the thermometers which used for analysis shall be calibrated. 3.2根据特定用途，选择合适的温度计。温度测量范围应满足实验的需要。 Select appropriate thermometer for a certain use. The range for temperature measurement shall meet analysis’ requirements. 3.3使用温度计进行测量时要确保感温部分充分浸入被测物料中。勿触到容器底部和容器壁。 Make sure the sensing element immerge in the material which need to be tested during the operation. DO NOT contact the bottom and wall of the container. 3.4温度稳定后可以读数。 Record the reading after the temperature is stable. 3.5注意：温度计不可用来搅拌。 NOTE: DO NOT use thermometer for stirring.
红外测温仪及二次表现场使用 说明书
双波长红外测温仪 为了解决温度的测量问题，温度的自由选择问题，以及长期稳定的校准需要等，威廉姆森设计了双波长高温计，这使得威廉姆森温度的测量上远远超过了业界的其它测温产品，显示出威廉姆森显著的优势 传感器概述： 相对与单波长温度传感器，双波长红外测温仪的主要优点在于： ●对于难测量的物体（如灰色金属表面），红外测温仪采用自动 补偿的方法从而增加准确度。 ●目标大小小于传感器目标直径，如电线，或移动的目标等，它 也可以准确无误的测量。 ●目标在部分受到阻挡镜头模糊时，或干预媒体，如烟雾，灰尘， 和/或水喷雾，双波长红外测温仪仍然可以准确和可靠的测量
williamson 有两种类型的高温计的设计。双波长及双色彩设计。这两种温度测量技术是基于相同的物理原理主要涉及测量红外能量 在两个相邻的波长之间计算的比例通过这两项测量，确定温度。两者的设计不同点在于：双色彩设计采用了两个层次的红外探测器被称为“夹心探测器” ，而双波长技术采用“单一探测器”的设计（见图） 。 基于其独特的技术测量红外能量，双波长红外测温仪设计提供了一些优势。 一， 在恶劣的环境下更高的稀释信号因子。提高了传感器的控制能力，使它可以穿过脏的窗口或水喷淋，喷雾油，烟，和尘埃等。从而也提高了测量精度这使得它对被测物体表面的氧化物，熔融金属，有光泽的金属（低辐射）等都不会受到影响 ，包括应用目标大小小于传感器目标直径，如电线，或移动的目标等，它也可以准确无误的测量。 双波长 双色彩
二、可根据需要定制温度范围，测量目标的温度可以低至300 C 以 下 三、长期稳定的校准过程监测与控制等方面的应用，使得测量结果准 确无误。 红外测温仪现场连接方式按现场接线图连接 工作正常时LCD上应显示LO TEMP 红外测温仪工作基本原理
引用红外线测温仪的使用方法 lao wu tong 的红外线测温仪的使用方法 红外线测温仪的理论原理和应用 摘要：测量温度的方法有很多种，温度计大致可以分为接触式测温仪表和非接触式测温仪表两类。其中接触式的有我们熟悉的液体式温度计，热电偶式温度计和热电阻式温度计等等。 关键词：红外线测温辐射光纤 众所周知，温度是供热，供燃气，通风及空调系统中最重要的参数之一。尤其在热工测量过程中，温度的精准程度往往是决定实验成败的关键。因此，一个精确度高的测温仪器在工程中是必不可少的。因此本文就温度测量工具中的红外线测温仪的原理及应用进行一些 介绍。 一，红外测温的理论原理 在自然界中，当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中就包含了波段位于 0.75μm~100μm的红外线。他最大的特点是在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质称为黑体，并设定他的反射系数为1，其他的物质反射系数小于1，称为灰体，由于黑体的光
谱辐射功率P(λＴ)与绝对温度T之间满足普朗克定。说明在绝对温 度T下，波长λ处单位面积上黑体的辐射功率为P(λＴ)。根据这个 关系可以得到图1的关系曲线，从图中可以看出： （1)随着温度的升高，物体的辐射能量越强。这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。 （2)随着温度升高，辐射峰值向短波方向移动（向左)，并且满足维恩位移定理，峰值处的波长与绝对温度T成反比，虚线为处峰值连线。这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。 （3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高（灵敏度高），抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。 二，红外线测温仪的原理 红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。被测物体和反馈源的辐射线经调制器调制后输入到红外检测器。两信号的差值经反放大器放大并控制反馈源的温度，使反馈源的光谱辐射亮度和物体的光谱辐射亮度一样。显示器指出被测物体的亮度温度 三，红外线测温仪的性能指标及作用
红外测温仪使用指南 红外测温仪是一种非接触式测温仪器，通过吸收被测物体发出的红外辐射来测量其温度。可1秒快速测温，达到快速筛查体温异常的目的，并防止交叉传染。 [种类] ●红外人体表面温度快速筛检仪 (红外筛检仪) 多点测温图像识别追踪，适用于机场口岸、地铁、车站、码头、医院等人流密集的场合，用于体温异常人员的快速筛查。 ●红外体表温度计(红外额温计) 适用于企事业单位、住宅、社区等人流较少的场合，适合移动巡检，目前大量应用于防疫控制中。 ●红外耳温计 通过耳腔和鼓膜测量体温，适用于家庭、个人及严格消毒的医院非发热普通门诊。 [准确性] 红外耳温计＞红外额温计＞红外筛检仪 [使用须知] ●红外筛检仪 1、通电预热，与环境达到热平衡后再使用； 2、避免强电磁干扰，无较大的气流，环境条件应保持恒定，温度不应有较大变化； 3、当被测者来自与测量环境温度差异较大时，建议等候(5～10)分钟，两者达到热平衡后再测量为佳； 4、保持设备的探测镜头干净整洁，避免触碰损伤镜头，影响测量准确性。 ●红外额温计 1、使用前确认“体温”测量模式； 2、保持额温计在(16～35)℃之间工作，使用时应避免阳光直晒和环境热辐射,额温计、被测者和环境温度保持热平衡为佳； 3、额温计应垂直于额头中心、眉心上方，其距离按说明书规定的要求一般为3～5cm，如未说明的按照3cm距离测量，不能紧贴被测者额头； 4、被测者前额应无水迹、汗渍、无化妆品，无帽子、毛发等遮挡物； 5、严格按照使用说明书进行操作。
●红外耳温计 1、测量前保持耳道清洁，清理耳垢等污物； 2、测量时对准耳道和鼓膜中心位置，不偏不移； 3、耳温计须配备一次性卫生耳套使用，避免多人使用交叉感染； 4、严格按照仪器使用说明书进行操作。 [遇到红外额温计数值不准怎么办？] 1、确认是否选择“体温”模式； 2、防止额温计长时间暴露在低温环境，一般不超过3分钟，要采取适当保温措施； 3、测量多次取平均值，一般两次测量数据之差不超过0.3℃； 4、人员长时间在寒冷环境下会导致额温偏低，可转移至温暖环境中复测； 5、如出现较大误差或异常情情况时，可用玻璃体温计或电子体温计核查进行数据修正。 ●简易修正方法： 第一步：在相同环境条件下，同时用玻璃体温计(或电子体温计)和红外额温计测量多名健康人员的体温，可测量多次，分别记录玻璃体温计(或电子体温计)和红外额温计测量平均值，两者的差距为修正值； 第二部：使用红外额温计测量时，测量值加上修正值即为人员体温。 [温馨提示] 1、红外测温仪可用于初筛，一旦发现体温异常，应使用经玻璃体温计或医用电子体温计进行二次确认，作为诊断最终依据。 2、如发现红外测温仪数据误差大、示值重复性差、性能不稳定的，则建议停止使用，送计量技术机构校准，并结合校准数据使用，以减少测量误差。 3、测量前20～30分钟要避免剧烈运动、进食、喝酒、喝冷水或热水、冷敷或热敷。测量时须严格按照仪器使用说明执行。
手持式测温仪操作规程 编制: 审核: 批准:
目的 二、手持式测振仪是常见的一种设备温度检测工具，也可以辅助检修进行设备故 障判断，目前，包化公司主要用于泵、压缩机、风机、电机等设备的检测，具有方便、快捷、便携等特点，为使设备处于良好的工作状态，特制订本使用规程。 二、工作原理 红外测温仪是一种专业型的手持式非接触红外线测温仪，有使用简易，设计坚实，测量准确度高，测温量程范围宽等特点。它具有激光瞄准、带背光灯的LCD 最大值、最小值、差值、平均值、数据保持、高低温报警、发射率可调及自动关机等功能，该手持式红外测温仪可以用来测量传统的接触式红外测温仪很难测量的物体表面温度。（如：移动的物体、带电的物体、不易接触的物体等）测量物体表面温度，测温仪的光学元件将发射的、反射的以及透射的能量会聚到探测器上。测温仪的电子元件将此信息转换成温度读数，并显示在测湿仪的显示面板上。测温仪的激光仅作瞄准之用。 三、仪器功能（外形如图1） 该测温仪具有以下功能。 1. 环形激光瞄准 2. 发射率可调 3. 咼、低温报警 4 .最大值/最小值/平均值/差值显示 5. 数据存储 6. 扳机锁定 图1 7. 背景光显示 8. 接触探针插孔 9. 硬盒和腕带 四、操作使用方法 握住仪表手柄将红外线感温器对准被测物体。仪表能自动补偿环境温度变化时引起的误差，但当测量环境温度变化太大或者先测量过一个高温再去测一个低温的物体时，仪表需要在一个稳定的环境中进行30分钟的热平衡，才能进行下一次的测量扣动扳机以开机测量。如果电量充足显示器会亮，若不亮或电池能量不足显示则请
更换电池； 释放扳机LCD 显示屏将出现“ HOLD ”表示以示数据已经记录.在HOLD 莫式下,按UP 键可启动或者关闭激光,按DOW 键则可启动或者关闭背光； 放开扳机大约7秒后仪表将自动关机.（除非该仪表被锁定），要测量温度，请将测温 仪对准物体并扣动扳机。务必考虑距离和测量点的比例和视物。激光只作瞄准之用。 环形激光瞄准（如图2） A ）背景光标准 B) C/F 标志 C ）咼、低温报警标志 D ） 温度最大值 MAX 、最小值 MIN 、差值DIF 、平均值AVG 、高 温报警值HAL 、低温报警值LAL 0 E ） MAX 、MIN 、DI F 、AV G 、HAL 、LAL 、PRB F ） LOG 图标表示数据存储模式 G ） 当前温度值 H ） S CAN 或 HOLD 标志 I ） 发射率标志和发射率值 J ） 电池不足，锁定和激光开启标志 按钮（如图4） A ） SET 按钮（设置高温、低温报警和发射率） B ） 向上向下按钮 C ） M ODE 按钮（用于设置各种功能） D ） 激光/背景光开/闭按钮（扣动扳机按下按钮以激活激光/背 E ） LOG 按钮（用于存储数据） 环形激光为八个激光点形成的环状激光，环形区域为被测区域，在光线 较暗的条件下，会有更高的光点出现在激光环的周围，这些光点不能用于瞄 准目标，只能用激光环来瞄准。 用户界面显示（如图3） f i
红外测温仪操作使用法 1．操作测温仪 测温仪会在按下扳机或按下黄色键时打开。若连续8秒钟没有检测到活动，测温仪会自动关闭。测量温度时，将测温仪瞄准目标，拉起并保持扳机按下不动。松开扳机以保持温度读数。一定要考虑距离与光点尺寸比以及视场。激光仅用于瞄准目标物体。 1）找出热点或冷点 要找出热点或冷点，将测温仪瞄准目标区域之外。然后，缓慢地上下移动以扫描整个区域，直到找到热点或冷点为止。见图 5。 图5 找出热点或冷点 2）距离与光点尺寸 随着与被测目标距离（D）的增大，仪器所测区域的光点尺寸（S）变大。光点尺寸表示 90 % 圆能量。当测温仪与目标之间的距离为 1000 mm（100 in），产生 20 mm（2 in）的光点尺寸时，即可取得最大 D:S。见图 6。 图6 距离与光点尺寸
3）视场 要确保目标大于光点的大小。目标越小，则应离它越近。(见图7) 图7 视场 4）发射率 发射率表征的是材料能量辐射的特征。大多数有机材料和涂漆或氧化处理表面的发射率大约为。如果可能，可用遮蔽胶带或无光黑漆（< 150 ℃/302℉）将待测表面盖住并使用高发射率设置，补偿测量光亮的金属表面可能导致的错误读数。等待一段时间，使胶带或油渍达到与下面被覆盖物体的表面相同的温度。测量盖有胶带或油漆的表面温度。 如果不能涂漆或使用胶带，可使用发射率选择器来提高您的测量准确度。即使是使用发射率选择器，对带有光亮或金属表面的目标也很难取得完全准确的红外测量值。 5）用户设置操作 SET键:循环切换设置状态，循环次序为发射率设定锁定测量设定℃/℉选择设定正常测量。按黄色键可直接保存设置并退出。 6）发射率设定 此功能为改变发射率的值。 设定时“E=0.”字样闪烁。 单击▲递加，长按快速增加，当加到后停止。 单击▼递减，长按快速减少，当减到后停止。 可根据不同被测物体设置相应的发射率。请参见表2。表所列的发射率设置为对典型情况的建议。您的特定情况可能有所不同。 7）锁定测量设定 此功能设定锁定测量打开或关闭，锁定测量打开后，无需抠扳机仪表保持正常测量;锁定测量关闭后，用户抠住扳机仪表正常测量，放开扳机仪表自动保持测量结果。设定时屏幕下显示“SET”及“on”或“oFF”。单击▲/▼循环选择“on” /“oFF”。 8）℃/℉选择设定 此功能选择仪表显示℃或℉。 设定时屏幕下显示“SET”。 单击▲/▼循环选择“℃”/ “℉”。 9）HAL限值设定 此功能为设定高限值操作，测量时温度高过此值时连续蜂鸣报警。 按黄色键切换至屏幕下显示“HAL”字样，单击▲递增，长按快速增加，当
红外线测温仪安全操 作规程
红外线测温仪安全作业规程 1、目的，通过本工序作业，在保护操作人员安全，仪表安全的条 件下，测量出铁水的温度，便于符合工艺要求。 2、适用范围本规程用于霍煤鸿骏铝电有限责任公司，阳极组装 分厂中频炉熔炼铁水的测温。 3、工序原理本工序使用的专业型非接触红外线测温仪，当激光 照射到铁水表面时，仪表会直接读出即时温度。 4、作业任务正确使用仪表，即时测得铁水温度，以保证下边工 序的进行。 5、作业制度当班生产班次内，间隙测温作业。 6、作业设备非接触式红外线测温仪 7、作业人员要求作业人员必须懂得仪表的构造，性能，工作原 理，工艺要求按程序作业。 8、作业程序 8.1作业准备 8.1.1测温前检查仪表是否正常，构动扳机灵活，显示屏幕是否正 常，各开关是否正常，电池电量充足。 8.1.2操作人员，劳动用品穿戴齐全，以扒渣人员，送电人员协调 好。 8.1.3熔炼人员，目测铁水温度，扒静铁水表面的熔渣。 8.2 操作步骤
8.2.1测试人员站在炉口1.5-2米的位置，面对液面 8.2.2仪表带胯在肩上，手握住仪表手柄，使激光射向液面。 8.2.3扣住扳机，按下激光灯，背光灯，待机，开/关键处于工作状态。 8.2.4扒渣人员，扒静铁水液面的熔渣，送电使液面翻滚。 8.2.5将仪表对准铁水表面测温区域，然后上下左右摆动仪表扫描，直到确定测试点温度最大直。 8.2.6一次测量完成，熄灭激光灯，背光灯，使仪表处于待机状态。 8.2.7在次测量重复，8.2.3-8.2.6程序 8.2.8当电量不足时，显示屏出现电量不足符号，及时更换电池，打开电池盖，按手柄显示“+ -”，加入4节1.5V的5号电池，电池盖复位。 9注意事项 9.1当激光打开时，严禁对着人或动物的眼睛。 9.2不得将激光束射向物体表面，反射到人的眼睛里 9.3定期用干布擦拭仪表，不用用研磨剂，溶剂。 9.4放置时要放到专用套内，要防止碰撞 9.5不得乱调乱照，需修理时由专业人员处理。
测温工岗位操作规程 1.1 岗位职责 负责焦炉炉温的测量与调节，确保加热制度正常；负责编制下一班推焦计划，计算本班均匀系数，安定系数，推焦系数并认真填写各项记录。 1.2 技术规定 1.2.1 熟悉炉体结构、气体流程，掌握红外线测温仪的使用方法。 1.2.2 代表火道为第8和第25火道。 1.2.3 代表火道平均温度与标准温度相差不大于±7℃。 1.2.4 代表火道温度（即标准温度）应根据焦饼中心温度来确定，其最高温度不超过1410℃，任何一个立火道在换向后20秒温度最高不允许超过1450℃。 1.2.5 焦饼中心温度应保持在(950～1050)℃之间。 1.2.6 最短结焦时间为22.5小时，不得任意缩短。焦炉在有计划缩短结焦时间时，昼夜火道升温不得超过60℃，接近极限操作温度时，不得超过20℃。 1.2.7 炭化室顶部空间温度宜控制在800±30℃，不应超过850℃。 1.2.8 小烟道温度不得超过450℃，分烟道温度不得超过350℃。 1.2.9 边火道温度不得低于1100℃,原则上与标准温度相差不大于100℃。 1.2.10 看火孔压力保持(0～5)Pa。 1.2.11 立火道取样废气分析要求α=1.20～1.25。 1.2.12 煤气主管压力不得低于500Pa。 1.2.13 在任何情况下，炭化室区域的压力应高于任一点相邻加热系统的压力。 1.3 交接班 严格执行交接班制度，交班者应在交接班前做好交班准备，接班者接班时应认真检查、询问上一班炉温测量情况，确保加热制度符合交接班条件才能进行交接班。 1.4 操作细则 1.4.1 直行温度的测量 1.4.1.1 每班测二次，接班后1小时测第一次，每隔4小时测一次。每次测温前和交换机对表，准确掌握各炉的交换时间。 1.4.1.2 交换后5分钟开始测量下降气流标准火道温度，从交换机端机侧开始，由焦侧返回。看火孔盖要随测随打开，测完立即盖上，一次打开的看火孔不得超过5个，要注意防止煤粉掉入立火道内。 1.4.1.3 一个巡回测量时间控制在6～7分钟。每分钟应保持测量相同数目的立火道，两个交换测完全炉。 1.4.1.4 测得的温度校正到交换后20秒时的温度，将本次测温结果与上次测温结果比较，如有以下情况，必须报告班长并处理。 1.4.1.5 两次温度相差±40℃以上的火道，应进行复测，必要时测整排横墙温度，检查原因。 1.4.1.6 分别计算机焦侧的平均温度，平均温度不得超过规定要求。 1.4.1.7 若测温时遇到装煤冒烟不能测出温度时，必须在测完温度后补测，并换算好填入记录内。 1.4.1.8 由中班负责计算全天安定系数（K安）、昼夜平均温度与平均温度差数、温度均匀系数（K均）。 直行温度的均匀性用均匀系数K均考核：
2 附件红外测温仪使用指南 红外测温仪是一种非接触式测温仪器，通过探测被测秒测温，达到物体发出的红外辐射来测量其温度。最快1 快速筛查体温异常的目的，并防止交叉传染。种类][(红外热成像筛检仪)红外人体表面温度快速筛检仪●多点测温图像识别追踪，适用于机场口岸、地铁、车站、码头、医院等人流密集的场合，超温报警用于体温异常人员的快速筛查。 红外体表温度计（红外额温计）●适用于企事业单位、住宅、社区等人流较少的场合，易于便携适合移动巡检，目前大量应用于防疫控制中。红外耳温计● 通过耳腔和鼓膜测量体温，适用于家庭、个人及严格消毒的医院非发热普通门诊。 ] 准确性[- 1 - 红外耳温计＞红外额温计＞红外筛检仪] [使用须知●红外热成像筛检仪1、通电预热，与环境达 到热平衡后再使用；、避免强电磁干扰，无较大的气流，环境条件应保持2 恒定，温度不应有较大变化；、当被测者来
自与测量环境温度差异较大时，建议等3 5候（～10）分钟，两者达到热平衡后再测量为佳；、保持设备的探测镜头干净整洁，避免触碰损伤镜4 头，影响测量准确性。●红外额温计1、使用前确认“体温”测量模式；）℃之间工作，使用时应避16～35、保持额温计在（2额温计、被测者和环境温度保持,免阳光直晒和环境热辐射热平衡为佳；- 2 - 、额温计应垂直于额头中心、眉心上方，其距离按说3，如未说明的按照明书规定的要求，一般为（）cm3～5 3cm距离测量为佳，不能紧贴被测者额头；、被测者前额应无水迹、汗渍、无化妆品，无帽子、4 毛发等遮挡物；、严格按照使用说明书进行操作。5红外耳温计● 1、测量前保持耳道清洁，清理耳垢等污物； 2、测量时对准耳道和鼓膜中心位置，不偏不移；、耳温计须配备一次性卫生耳套使用，避免多人使用3 交叉感染；、严格按照仪器使用说明书进行操作。4 ] [遇到红外额温计数值不准怎么办？、确认是否选择“体温”模式，以及是否还有足够电1 量；- 3 - 32、防止额温计长时间暴露在低温环境，一般不超过分钟，要采取适当保温措施；、测量多次取平均值，一般两次测量
T&C ENGINEERING DESIGN(H.K.)CO.LTD. 资料收集任务书项目名称公司编号RW-1-1-001公司名称 编制人员朱荷根校对人员审核人员 收集网址：https://www.doczj.com/doc/1818053464.html,/cp.asp?id=4648&xid=663&bdclkid=WVAEJK10QSc4_CpofSoA 1、测量某物体温度 操作方法： a.按住测温仪手柄上的开关 b.当显示屏上出现SCAN 图标；指向被测物 c、此时已经开始测量指向点的温度 d、松开开关，显示“HOLD”标志，处于数据保持状态 e、读取显示屏上示数并记录下来 f、完成测量,10秒后会自动关机 2、摄氏度与华氏度的转换 操作方法： a.处于数据保持状态时按图示箭头处按键 b.显示屏上会进行摄氏度与华氏度的转换 c、读取显示屏上示数并记录下来 d、完成测量，10秒钟后会自动关机 Iavynm_K0gsDy0Qszki3WY6NpIXi3J 苏州天源节能项目管理有限公司编号 2012.08.06FROM clsj 红外线测温仪ar330使用手册
3、使用红外线激光发射器 操作方法： a.按住测温仪手柄上的开关 b.当显示屏上出现SCAN 图标；按图示箭头处按键，即开 启或者关闭红外线激光发射器 c、指向被测物，测量红外线点处的温度 d、松开开关，显示“HOLD”标志，处于数据保持状态 e、读取显示屏上示数并记录下来 f、完成测量,10秒后会自动关机 4、使用显示屏上的灯光 操作方法： a.在光线不足处读取显示屏上示数时 b.按图示箭头处按键，即开启显示屏灯光 c、显示屏会出现灯光符号 d、同时变亮,便于读取记录正确读数 e、完成测量,10秒后会自动关机 注意事项： 1、避免在电磁场所如弧焊机、感受加热器等使用 2、不要将本机靠放在高温处 3、不要将本机直接对准眼睛或者通过反射性的表面间接射向眼睛 4、物距比是指测量距离和被测物体表面积的比值，因此测量是一定要确保被测目标要大过 本机的测量区域，被测区域的最小直径需在1.5平方厘米以上。推荐最佳测试距离为20cm (假设被测物体大小事10*10cm) 5、透镜清洁：用干净的压缩空气吹去杂物，再用驼绒毛擦刷去残留的微小杂物，最后用湿 棉布小心将表面擦拭 6、红色激光点只表示测量点大概位置，下面的探测孔才是检测温度的主要部位
