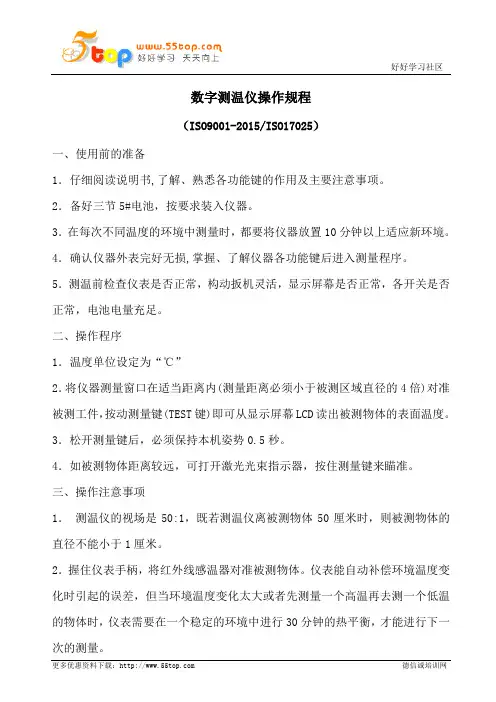

数字测温仪操作规程
一、使用前的准备
1．仔细阅读说明书,了解、熟悉各功能键的作用及主要注意事项。
2．备好三节5#电池，按要求装入仪器。
3．在每次不同温度的环境中测量时，都要将仪器放置10分钟以上适应新环境。
4．确认仪器外表完好无损,掌握、了解仪器各功能键后进入测量程序。
5．测温前检查仪表是否正常，构动扳机灵活，显示屏幕是否正常，各开关是否正常，电池电量充足。
二、操作程序
1．温度单位设定为“℃”
2．将仪器测量窗口在适当距离内(测量距离必须小于被测区域直径的4倍)对准被测工件，按动测量键(TEST键)即可从显示屏幕LCD读出被测物体的表面温度。
3．松开测量键后，必须保持本机姿势0.5秒。
4．如被测物体距离较远，可打开激光光束指示器，按住测量键来瞄准。
三、操作注意事项
1．测温仪的视场是50:1，既若测温仪离被测物体50厘米时，则被测物体的直径不能小于1厘米。
2．握住仪表手柄，将红外线感温器对准被测物体。仪表能自动补偿环境温度变化时引起的误差，但当环境温度变化太大或者先测量一个高温再去测一个
低温的物体时，仪表需要在一个稳定的环境中进行30分钟的热平衡，才能进行下一次的测量。
3．将仪表对准所需测试区域，然后将测温仪上下左右扫描，直到确定测试点的热点或冷点。
4．将测温仪对准设备测温区域，然后上下左右摆动测温仪扫描，直到确定测试点温度最大直。
5．一次测量完成，熄灭激光灯，背光灯，使测温仪处于待机状态。
6．当电量不足时，显示屏出现电量不足符号，及时更换电池，打开电池盖，按手柄显示“+ -”，加入4节1.5V的5号电池，电池盖复位。
四、注意事项及保养要求
1．当激光束打开时，严禁对着人或动物的眼睛。
2．仪器不能透过透明物体表面（如玻璃）测量。
3．激光只是用于远距离瞄准，再近距离测量可以关闭不用，这样可以节省电能。
4．不得将激光束射向物体表面，反射到人的眼睛里。
5．定期用干布擦拭测温仪，不要使用研磨剂或溶剂。
6．蒸汽，灰尘，烟雾等会阻隔仪器的红外线从而影响测量的准度。
7．使用过程中必须小心轻放，应避免放在过分潮湿高温或阳光直晒的地方。
8．长时间不使用，一定要将电池取出，在电池电量不足时及时更换新电池以免影响测量值的误差。
9．测试结束后，必须擦试镜片，不可用任何溶剂清洁镜片，可用压缩空气
