吸水膨胀麻袋,是麻袋内填充吸水树脂，吸水后体积膨胀，适用于防洪抢险中的堤坝加高堵缺、围水防溢、工程截流、暗沟和暗洞的堵塞、消浪防冲、防洪堤坝的随时加固，城市防水子堤、街区防水围墙等临时防汛工事；抢险时代替土源，及时快速地修筑抢护工程，减少损失。
产品参数：
应用案例
遇水膨胀橡胶止水条使 用办法 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
1,预留槽法：在先期浇筑的水泥面上留下能容胶条1／2的槽，再将胶条嵌入1／2槽内，继续浇水泥。2.粘贴法：沿安装线刷401等万能将止水条定位。 3.钢钉密钉法：将胶条沿安装线用钢钉定位且钢钉越密越好。 4.接头可45度斜面搭接粘合，或45度斜面搭接后用钢钉定位。止水条的注意事项：与胶条相接触的水泥面须平整，不能有凹凸不平的现象。因胶条比重比水泥轻，胶条安装时定位须牢固，防止胶条漂浮错位导致漏水。不能先留缝后嵌条，应将胶条定们牢固后内埋密实不得裸露。本品不可在空气中长期裸露，应放在干燥通风的仓库中，避免强光曝晒。止水条截面分别有15×20、20×20、 20×30、30×30、30×40、20×50、30×50、50×50等几十种，可根据工程设计需要加工制造不同该种橡胶止水条在遇水或受潮后会产生2-3倍的膨胀变形，并充满接缝的所有不规则表面、空穴及间隙，同时产生巨大的接触压力，彻底防止水分渗漏。当接缝或施工缝发生位移，造成间隙超出材料的弹性范围时，普通型橡胶止水带则失去止水作用，而该材料还可以通过吸水膨胀来止水。使用遇水膨胀橡胶作为堵漏密封止水材料，不仅用量节省，而且还可消除一般弹性材料因过大压缩而引起弹性疲劳的特点，使防水效果更为可靠。遇水膨胀橡胶止水条既具有一般腻子的良好易粘接和耐低温性能，又具有较好的膨胀特点。该产品由多种高分子化工材料合成，强度比一般腻子高，特别适用于防水工程。对于工程量一般按照止水条的每种规格的长度计算。 ●施工方法 1．在施工前需要对表面的灰尘、油污进行清理； 2．将密封胶放入专用挤胶枪，旋上胶嘴，根据施工缝要求切割胶嘴的大小和宽度； 3．用挤胶枪将密封胶挤到施工缝中； 4．涂敷的密封胶在固化前应避免与水接触。 ●包装与贮存 400ml或600ml软包装或根据用户要求的其它包装。 贮存在25℃以下的干燥环境中，避免高温、水汽，贮存期为9个月。 ●注意事项 1．应避免在雨天及长期与水接触的地方直接施工，以免遇水胶体提前膨胀。 2．如在浇铸处施工，应在浇捣前的24h施工。
高吸水树脂 高吸水性树脂（Super Absorbent Polymer, 简称SAP），通用名高吸水树脂、吸水树脂，用于不同行业又有专业俗称如农林保水剂、光缆阻水粉、高分子吸水珠、人工水晶泥、蓄热蓄冷剂等。kl-sap主要化学成分是低交联型聚丙烯酸钠盐，属新型功能高分子吸水材料。它能吸收比自身重几百或上千倍的无离子水。吸水后即成凝胶状，即使加压也很难挤出水来。 具体特性如下： 1.高吸水性能吸收自身重量的数百倍或上千倍的无离子水。 2.高吸水速率每克高吸水树脂能在30秒内就吸足数百克的无离子水。 3.高保水性吸水后的凝胶在外加压力下，水也不容易从中挤出来。 4.高膨胀性吸水后的高吸水树脂凝胶体体积随即膨胀数百倍。 5.吸氨性低交联型聚丙烯酸盐型高吸水性树脂其分子结构中含有羧基阴离子， 遇氨可将其吸收，有明显的去臭作用。 6.安全性送样经江苏省卫生防疫站检测属无毒、无刺激。 详见江苏省卫生防疫站质量检测报告书[（毒）字第20000097号]。 具体指标如下：(执行标准Q/320682RYM01-2009)
附：规格按颗粒大小分有：kl-5,kl-40,kl-80,kl-120,kl-150,kl-300 按应用要求分有：速膨松散型(A)和缓膨增粘型(B) 凯姆勒化学技术（北京）有限公司吸水材料部门是专业从事高吸水性树脂的技术研发、生产及推广应用的高新技术跨国联合体，与国外在该领域有着先进经验的技术专家和科研机构共同合作，同时还和国内重点科研院校共同承担该领域的专项课题的研发工作。我们研制生产的各种性状的高分子吸水树脂已在农业、林业、园艺、工业生产、医疗卫生、日用化妆品及特殊领域广泛应用。 农林园艺：抗旱、保墒、节水、土壤润湿剂，用于种子包衣、人工草坪、育种移栽、无土栽培、土壤保水、苗木运输、花卉。 卫生用品：卫生巾、婴儿纸尿布、成人失禁垫片、吸水纸。 医疗医药：吸水、防粘接、缓释用，用于纱布、软膏、绷带、冰袋、缓释性药物。 工业生产：吸水、止水、增稠，用于膨胀橡胶、密封条、电缆止水条、电池、涂料、油水分离。 日用化妆：乳化型化妆品、粉末化妆品、芳香剂、冰帽。 食品方面：海产品保鲜、水果蔬菜保鲜、保湿。 建筑方面：隧道防漏、混凝土建筑。（，果实及面食加工。 其它方面：消防灭火器具、干燥剂、防雾剂、粘合剂、蓄热剂等。 我们拥有经常与国外技术专家进行技术交流、与国内重点科研院校科研合作的科技优势，一直致力于产品应用技术的完善和提高，愿为国内用户与全球先进技术同步接触打造绿色平台，努力为用户提供高质量的产品、全方位的售后服务。 农业生态保水剂 返回上一页
第二分册建筑材料 第四篇防水材料 第十七章止水带、膨胀橡胶 一、概念 橡胶止水带就是以天然橡胶与各种合成橡胶为主要原料,掺加各种助剂与填充剂,经塑炼、混炼、压制成型。橡胶止水带就是利用橡胶的高弹性与压缩变形性,在各种荷载下产生压弹变形,用于建筑物的永久性接缝与周边的接缝上,起到紧固密封,有效地防止建筑物构件的漏水渗水,减震缓冲等作用,以确保建筑物的使用寿命。 遇水膨胀橡胶就是把具有高度亲水性的物质(如吸水性聚氨酯,高吸水性树脂)掺与混在橡胶中后制成的产品。它就是一种既有一般橡胶制品的特点,又有遇水可自行膨胀以水制水功能的橡胶材料。 遇水膨胀橡胶根据其形态可分为制品型与腻子型两大类型,它可以作为嵌缝腻子、止水带、截水材料,在与水接触过程中会迅速溶胀,从而充斥缝隙的各个空间,保持高度的密封性,达到防水的效果。 二、检测依据 1、标准名称及代号 《高分子防水材料第二部分止水带》GB18173、2-2000 《橡胶袖珍硬度计压入硬度试验方法》GB/T531-1999 《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》GB/T528-1998 《硫化橡胶、热塑性橡胶、常温、高温与低温下压缩永久变形测定》GB/T7759-1996 《硫化橡胶或热塑性橡胶撕裂强度的测定》GB/T529-2008 《硫化橡胶低温脆性的测定(多试样法)》GB/T15256-94 《硫化橡胶或热塑性橡胶热空气加速老化与耐热试验》GB/T3512-2001 《硫化橡胶或热塑性橡胶耐臭氧静态拉伸试验》GB/T7762-2003 《高分子防水材料第三部分遇水膨胀橡胶》GB/T18173、3-2002 2、技术指标 （1）止水带的物理性能应符合表1的规定。 表1 止水带的物理性能
遇水膨胀橡胶试验作业指导书 1检测依据 《膨润土橡胶遇水膨胀止水条》(JG/T141-2001) 《高分子防水材料 第三部分 遇水膨胀橡胶》(GB/T18173.3-2002) 2组批规则 膨润土橡胶遇水膨胀止水条：同一型号产品5000m 为一批，不足5000m 皆认为一批。 腻子型遇水膨胀止水条：以每月同标记的膨胀橡胶产量为一批。 3试验项目及试验方法 3.1试验项目 体积膨胀倍率 高温流淌性 低温试验 3.2试验方法 3.2.1膨润土橡胶遇水膨胀止水条 (1) 吸水膨胀倍率 用锋利的小刀裁切约30mm ×10mm ×10mm 试样各3块，每块重约4g ，将桥型托架架在天平秤盘上，用于测试。 首先测定试样在空气中的质量M 1和试样浸入水中的质量m 1，然后将试样浸泡在水中，C 型每间隔2h 测定一次试样在空气中的质量M 2和试样浸入水中的质量m 2。S 型每间隔12h 测定一次试样在空气中的质量M 2和试样浸入水中的质量m 2，并记录。测定至吸水膨胀倍率基本不再增加为止。C 型产品按24h 计，S 型产品按240h 计。 每组三个试样，取其算术平均值作为吸水膨胀倍率，结果按下式计算： 式中：△V ——吸水膨胀倍率，%； M 1——浸泡前试样在空气中的质量，g ； M 2——浸泡后试样在空气中的质量，g ； % 1001 12 2?--= ?m M m M V
m 1——吸水膨胀前试样在水中的质量，g ； m 2——吸水膨胀后试样在水中的质量，g 。 根据上式分别算出不同时间所对应的吸水膨胀倍率，符合表2指标规定为合格。 (2) 耐热性 将试样裁切成长度为100mm 三块，用金属丝穿过，悬挂于加热至80℃的烘箱，恒温2h 。观察经加热后的试样三块均无流淌想象为合格。 (3) 低温柔性 将试样裁切成长度为150mm 三块，平放于已达-20℃的冰箱中，同时将直径20mm 金属棒也置于冰箱中，保持温度恒定，试验试件为2h 。开启冰箱门，在3s 之内迅速将冷冻过的试样置于金属棒表面绕180度取出，用5倍放大镜观察，三块试样表面均无裂纹现象为合格。 3.2.2腻子型遇水膨胀止水条 (1) 高温流淌性 将三个20mm ×20mm ×4mm 的试样分别置于75度倾角的带凹槽木架上，使试样厚度的2mm 在槽内，2mm 在槽外；一并放入80℃的干燥箱内，5h 后取出，观察试样有无明显流淌，以不超过凹槽边线1mm 为无流淌。 (2) 低温试验 将两个50mm ×100mm ×2mm 的试样在-20℃低温箱中停放2h ，取出后立即在直径10mm 的圆棒上缠绕一圈，观察其是否脆裂。 (3) 体积膨胀倍率 ① 体积膨胀倍率试验方法Ⅰ(常用) 将试样制成长、宽各为(20.0±0.2)mm ，厚为(2.0±0.2)mm ，数量为3个。用成品制作试样时，应尽可能去掉表层。 将制作好的试样先用0.001g 精度的天平称出在空气中的质量，然后再称出试样悬挂在蒸馏水中的质量。 将试样浸泡在(23±5)℃的300ml 蒸馏水中，试验过程中，应避免试样重叠及水分的挥发。 试样浸泡72h 后，先用0.001g 精度的天平称出其在蒸馏水中的质量，然后用滤纸轻轻吸干试样表面的水分，称出试样在空气中的质量。 计算公式： % 1005 215 43?+-+-= ?m m m m m m V
图10管片复合膨胀橡胶弹性密封垫 遇水膨胀类止水材料的性能及其应用技术(下) o 朱祖熹陆 明 2 遇水膨胀类止水材料的应用 2.1橡胶类材料的应用遇水膨胀橡胶和橡胶腻子的区别,在于前者已经硫化处理,而后者未经硫化处理。2.1.1膨胀橡胶的应用 膨胀橡胶按其体积膨胀率有低、中、高之分。中、低膨胀率橡胶应用范围较广,其膨胀率虽不高,但因膨胀后的扯断强度、伸长率等技术参数相对变化较小,且外形保持良好,故适用于制作各种形状的橡胶产品,可应用于多种场合,使用限制条件较少。高膨胀率橡胶因其膨胀倍率要求较高,故橡胶中的添加料较多,有的扯断强度高了,但延伸率与压缩回弹等性能参数明显下降,适用于对橡胶本体拉伸无较高要求但初期膨胀能力需较大的场合,如在延安东路复线隧道中管片注浆孔密封用的塞子即采用了高膨胀率橡胶。国外有报道6倍膨胀率的橡胶密封垫用于埋深较深的地下工程,如英法海峡隧道。台湾地铁工程中也有采用高膨胀的橡胶密封垫的实例。笔者认为,高膨胀率橡胶必须在充分确认其耐久性的基础上方可使用。另外,在不同的接缝张开情况下,相应选取不同膨胀率的橡胶十分重要。在计算接缝张开一定量的水密性时,必须留有较大的余量,即须保持较大的压密量、充足的膨胀密封反力才可做到防水、止水。 膨胀橡胶大量应用于盾构法区间隧道管片上所设置的弹性密封垫表面。以往弹性密封垫主要通过其独特的断面构造形式,经管片面与面的压紧,把弹性密封垫压入管片上所开设的沟槽内,使其产生相应的回弹力来达到密闭止水的目的。通常弹性密封垫的材质为氯丁橡胶,随着地铁区间隧道防水要求不断提高,近年来大量采用了在弹性密封垫表面加覆膨胀橡胶的方法,即在橡胶产品生产过程中,氯丁橡胶与膨胀橡胶经过相同的工艺流程,即硫化挤出成型。这样,使弹性密封垫拥有了压密止水、膨胀止水双重功效,保证了弹性密封垫即使在管片面与面之间产生较大接缝张开量,依靠橡胶压密无法完全止水(包括长期压缩下的密封垫应力松弛)的情况下,膨胀橡胶遇水产生体积膨胀,从而达到止水的目 的。 目前采用的盾构隧道管片接缝弹性密封垫断面构造形式如图10所示。A 型密封垫为梯形构造,其底部易与沟槽匹配固定。B 型、C 型密封垫为梳形构造,其区别在于膨胀橡胶 复合方式不同。C 型膨胀橡胶为全平面式复合,其初期膨胀力较大,对管片拼装后就有渗水现象的接缝较适合。B 型密封垫是在C 型基础上改进而成的,其膨胀橡胶以嵌入方式与氯丁橡胶复合,当其遇水开始膨胀时,因其两侧氯丁橡胶的牵制作用,初期膨胀能力不大,膨胀力的释放较缓慢。国外有试验表明,在充分压缩状态下膨胀力的升高缓慢,其峰值要在数月乃至近1年后达到,其后期膨胀力的发挥较理想,保证了结构沉降变形造成接缝张开后仍有良好的止水效果。
高吸水性树脂的制备 姓名：曹伟然学号：0908010121 摘要：本文介绍了高吸水性树脂的分类、性能及在各方面的应用。对高吸水性树脂的合成方法进行了综述。 关键词：高吸水性合成树脂；合成方法 Abstract: This paper introduces the way to classify super absorbent polymers and the application and properties of super absorbent polymers. Summarizing means about synthetizing super absorbent polymers. Key words: super absorbent polymers; means about synthetizing 1 高吸水性树脂的简介 高吸水性树脂也称超强吸水性聚合物(Super absorbent polymers)，简写为SAP。它是一种含有羧基、羟基等强亲水性基团，并具有一定交联度的水溶胀型的高分子聚合物，不溶于水也不溶于有机溶剂，能够吸收自身重量的几百倍甚至上千倍的水，且吸水膨胀后生成的凝胶具有良好的保水性和耐候性，一旦吸水膨胀成水凝胶，即使加压也难以将水分离出来。 1.1 SAP的分类 按原料来源可分为淀粉类、纤维素类、合成树脂类和其它天然高分子类。按亲水化方法可分为四大系列，分别是亲水性单体的聚合物，疏水性聚合物的羧甲基化反应物，疏水性聚合物接枝聚合亲水性单体共聚物，含腈基、酯基、酰胺基的高分子水解反应物。按交联方法分类为用交联剂进行网状化反应、自交联网状化反应、放射线照射网状化反应和水溶性聚合物导入疏水基或结晶结构等四种。按亲水基团的种类可分为含有羧酸、磺酸、磷酸类的阴离子系，叔胺、季铵类的阳离子系，两性离子系，羟基和酰胺基的非离子系和多种亲水基团系等五大种类。从制品形态上可分为粉末状、纤维状、薄膜状和珠状。 1.2 SAP的性能及应用 高吸水性树脂作为一种功能材料应用，其应用领域不同，对它的性能也有不同的要求，高吸水性树脂主要有以下几项性能。 1.2.1 吸水性

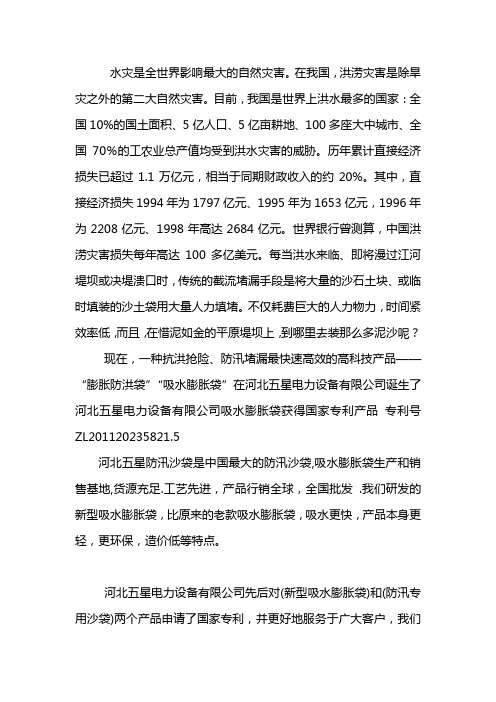

防汛抢险救灾【早】字当头专用应急吸水膨胀袋 为了扎实抓好2013年的防汛工作，大竹县乌木滩水库管理所不等不靠，提早动手，超前部署，及早做好了“防大汛、抗大险”的各项准备工作。 全面检查，工程隐患消除“早”。3月初便组织技术人员对枢纽工程进行“拉网式”检查，重点抓好了防洪工程隐患排查、泄洪设施运行状况、用电安全及通讯故障排查四个方面，并对存在的隐患一一整改。 科学应对，防洪预案完善“早”。按照“立足实际，便于操作”的原则，落实专人修订完善防洪抢险预案、大坝突发事件应急预案、度汛方案等，并完善防洪责任制、汛期24小时值班制等，做到职责明、责任清。 突出应急，防洪物资充实“早”。提前对防洪物资进行了充实，共储备有五星
防汛吸水膨胀袋8000条，铁锨200把，棉絮10床，救生衣300件，防洪灯3个，快艇2艘。 加大投入，工程设施维护“早”。充分利用公益性水利维修养护资金对大坝主体工程、闸门、启闭机、机电设备及其他附属设施进行了整治和维修养护，更新了观测设备，安装了24小时全程监控系统。 做好防范，防洪队伍成立“早”。及时完善防洪抢险领导小组和防洪抢险应急分队，抢险队伍人数达500人以上，力求随时做好抗洪抢险准备。 河北五星电力设备有限公司的专利产品冀虹牌“吸水膨胀防洪袋”是采用我公司独特的高分子保水剂作为固水膨胀的主体物质，预先填充在高透水性的双层织布中而制成的一种高效率防洪用品。 吸水膨胀袋具体介绍： 1.河北五星吸水膨胀袋结构 “吸水膨胀袋”是以高分子保水剂作为固水膨胀的主体物质，预先填充在高透水性的双层织布中而制成的一种高效率防洪用品。 2. 河北五星吸水膨胀袋特点 它以世界先进的“以水堵水”的科学理念，我公司拥有吸水膨胀袋的自主
吸水膨胀橡胶的研究进展 吸水膨胀橡胶（WSR）是一种新型特种橡胶，由亲水组分（或亲水基团）与橡胶基体通过物理共混（或化学接枝）进行制备，吸水后其体积和质量可成倍数膨胀。因具有弹性止水和膨胀止水双重止水功能，被誉为“超级密封材料”。 WSR自20世纪70年代由日本开发以来，经20多年的发展，已研究出许多不同类型具有优良性能的产品。1988年日本的WSR制品销售量为1万t，1991年达到2.8万t，西德ITC公司也生产出高质量的硫化型及非硫化型吸水膨胀橡胶，应用在大型工程建设中取得了理想的效果[1]。而国内却只有上海等地区有少量的厂家能生产聚氨酯型WSR。 随着WSR的快速发展，WSR的应用也越来越广泛。至今，WSR已在石油井下工具、工程变形缝、管道接口等诸多方面被广泛应用，并逐步取代了传统灌浆等方法在堵漏工程上的应用[2]。日本东京湾海底隧道及上海江底隧道都有成功运用了吸水膨胀材料[3]，在中东等地区还将吸水膨胀橡胶制成膨胀封隔器应用于油田[4~6]。据国内有关报道，2008年11月，勘探开发研究院装备所自主研发的自膨胀式封隔器在冀东油田高浅南区G160-P13井顺利下井进行现场试验应用[7]。WSR在不同的温度、pH值、盐的浓度下发生不同的反应，造成收缩或膨胀，使化学能直接转换成机械能，堪称机械化学调节器，因此在水敏传感器上、医用和生理等方面有广泛的应用前景[8]。国内的吸水膨胀橡胶起步晚、发展慢，与国外同类产品相比，在质量和性能方面都存在一定差距，仍需进一步完善、改进。 1 WSR的吸水膨胀原理及分类 1.1 吸水膨胀原理 WSR的吸水作用主要来源于添加的亲水组分或接枝的亲水基团。当WSR 与水接触时，水分子通过胶体表面吸附和毛细吸附等作用扩散进入胶体中；进入橡胶内的水分子与亲水组分或亲水基团形成极强的作用力，水被保留在橡胶中使得胶体发生膨胀变形同时橡胶的弹性收缩力也在增加，进而形成的渗透压差使得外部的水分子进一步向橡胶内渗透。当渗透压差与胶体自身的抗变形力相等时，吸水达到平衡，此时橡胶的膨胀程度被视为静水最大膨胀率，通常认为这个过程是受水分子的扩散和橡胶分子链断的松弛作用。如果遇水膨胀橡胶在封闭条件下
影响人造板吸水厚度膨胀率的因素 人造板吸水膨胀的根本原因有两个方面： 一是木材本身受湿时的膨胀； 二是板材在受潮时因应力释放而产生的回弹。压制人造板的主要材料是木材，木材的主要化学成分为纤维素、半纤维素及木素，它具有与生俱来的吸湿性，决定了用其压制的板材具有吸水膨胀的特性。人造板在热压过程中，刨花或纤维被压薄变形。 此时变形可分为3种：弹性变形、粘弹性变形和塑性变形。弹性变形和粘弹性变形在一定条件下是可恢复的变形，塑性变形则是不可恢复的变形。热压结束时，板坯压力降低，有一部分可恢复的变形会慢慢回弹，而由于刨花或纤维失水严重，另一部分变形暂时无法恢复，当板材重新受潮时才会回弹。同时，胶粘剂将刨花或纤维粘住，产生相互抑制的应力，当板材受潮时，部分胶粘剂水解失去胶接力，应力释放而引起回弹，恢复部分变形。 在实际生产中，如何控制人造板的吸水厚度膨胀率一直是比较困难的课题。总体上来说，影响板材的吸水厚度膨胀率的主要因素有原材料的选择、胶粘剂的质量、施胶量、热压工艺以及产品的密度和含水率等。 1 原材料 制备板材所用的原材料树种及其生长气候条件、早晚材的比例、粒径大小及比例等因素都影响到板材的整体性能，当然也包括耐水性能。由于材料自身的结构特性、物理性能和化学成分存在差异，它们在很大程度上决定了板材的性能。纤维板生产中，在木片热磨过程中调节纤维素、半纤维素及木素的比例，也可以在一定程度上降低成板制品的吸水厚度膨胀率。 2 胶粘剂 压制纤维板和刨花板一般采用成本较低的脲醛树脂胶。这种胶黏剂采用碱-弱酸-弱碱的制胶工艺，一次甲醛多次尿素，这种纯脲醛树脂游离甲醛含量较低，但胶接性能较弱，耐水性较差，因此在制胶或调胶过程中添加一定量的三聚氰胺、苯酚、间苯二酚、单宁等进行改性，可以提高树脂的耐水性和胶接强度，降低板材的吸水厚度膨胀率。 3 防水剂 制板过程中常用固体石蜡或乳化石蜡做防水剂。因为石蜡的憎水性，使得它能在一定程度上阻碍水分进入板内，降低吸水厚度膨胀率。石蜡的添加量很有限，一般在1%左右，过量施加会削弱脲醛树脂与纤维的胶接强度，反而降低板材耐水性。 4 施胶量 适当地增加施胶量，可以增加单位面积中胶粘剂与原材料的胶接点，形成更多有效的胶钉结构，能承受更大的内应力。 5 热压工艺 适当延长热压时间，可以大幅度地降低吸水厚度膨胀率。防潮型中密度纤维板的研制结果表明：热压时间在90～240s时，板材的吸水厚度膨胀率随时间减少明显下降。热压温度是成板时保证胶粘剂固化和水分排除的必要条件。热压温度一般高于木材中部分成分的玻璃
高吸水性高分子材料 材料学吕岩 1411093004 摘要： 在这篇综述中，探究的领域是高吸水性高分子材料，其中主要指的是高吸水性树脂。大体概述了其发展、结构，分类，吸水原理等；及几类简单的高吸水性树脂的制备方法。如淀粉类、纤维素类、共聚合类等。高吸水性树脂是一种新型功能高分子材料，由于它能吸收自身质量几百至上千倍的水,且吸水膨胀后生成的凝胶具有优良的保水性,因而广泛地应用于农业、医疗卫生、园艺、建筑材料、食品加工等多个领域。 关键词：高吸水性树脂原理性能制备广泛应用 Super absorbent polymer materials Material science lvyan 1411093004 Abstract: In this review, I explore the area about super absorbent polymer materials, mainly refers to the superabsorbent resin. Generally overview of its development, structure, classification, principle of absorbing water, etc.; And at the same time introduce some simple method of preparation of superabsorbent resin. Such as starch, cellulose, copolymerization, etc. Super absorbent resin is a kind of new functional polymer material, because it can absorb hundreds to thousands of times the mass of the water, and it has good water retention. So it has been widely used in agriculture, health care, gardening, building materials, food processing and other fields. Keywords: Super absorbent resin Principle Performance Preparation Super extensive applications
吸水性膨胀橡胶文献综述 吸水膨胀橡胶；制备方法；增容作用；应用；综述
第1章概述 1.1 吸水膨胀橡胶出现的背景 遇水膨胀橡胶主要由橡胶和吸水树脂及其它助剂混合经硫化制成，是具有弹性防水密封和遇水膨胀、以水止水的双重防水性能的高分子材料。而传统的密封防水材料只靠材料的弹性发挥止水功能。而且组装时橡胶易受挤压、拉伸而断裂，橡胶经过长时间的压缩疲劳，弹性恢复力差，导致防水可靠性降低。采用遇水膨胀橡胶后，改善了施工方法提高了施工效率和防水可靠性。遇水膨胀橡胶在隧道工程、地下工程、水坝嵌缝的密封防水方面有着广泛的应用。 1.2 吸水膨胀橡胶的分类 吸水膨胀橡胶可以从多个角度来分类，按橡胶是否硫化可分为制品型和腻子型[5]；按其制备方法可分为机械共混型和化学接枝型；按制造吸水膨胀橡胶所用吸水膨胀剂来分，则有改性高钠基膨润土，白炭黑与聚乙烯醇，马来酸酸酐接枝物，亲水性聚氨酯预聚体，聚丙烯酸类（含聚丙烯酸，聚丙烯酸盐，聚丙烯酰胺及丙烯酸改性物）；另外，按其性能还可分为高膨胀率（350%）、中膨胀率（200%－350%）、低膨胀率（50%－200%）等类型。按膨胀速率分，则有速膨胀型、缓膨胀型；也可按材料膨胀后的形态分为离散型与非离散型；按膨胀止水材料的规格型式分为：纸板、毡状膜板、复合防水膜板、硫化膨胀橡胶类密封垫（包括与非膨胀橡胶复合型）、止水条（或止水圈）；还有衬入不锈钢网线或加设（包入）合成纤维层止水条等定型类材料；腻子条（片）、灌注密封胶等非定型类材料[6]。 1.3 吸水膨胀橡胶的密封机理 橡胶主要由高聚合度的碳、氢链节构成，本身是疏水性物质。如果橡胶中存在亲水性物质或基团，遇水后就会因吸水而膨胀。使其具有遇水膨胀性，通常有两种途径：一种为物理共混法，将吸水性材料通过适当的混炼工艺均匀地分散在橡胶中：另一种为化学接枝改性法，使亲水性链段或基团接枝到橡胶大分子上。无论哪种方法制成的遇水膨胀橡胶，当遇水膨胀橡胶与水接触时，水分子通过扩散、毛细及表面吸附等物理作用进入橡胶内，与橡胶中的亲水性基团（物质）形成极强的亲和力。亲水性物质不断吸收水分，致使橡胶发生形变，在橡胶自身抗形变力和渗透压差相当时，测得的膨胀率即为静水最大膨胀率。通常遇水膨胀橡
吸水膨胀袋构成、使用方法及参数说明 防汛快速膨胀堵漏袋构成： 由透水性材料制成的外层袋，以及装在袋内的膨胀剂构成。遇水后体积快速膨胀，重量快速增加。防汛快速膨胀堵漏袋膨胀速度2－3分钟达到最大膨胀体积，可达原重量和体积的80－100倍。 五星膨胀袋应用范围： 主要是用作应急洪水灾害，防止地下道、捷运、居家、车库、店铺、学校、医院、车站、大楼、工厂、仓库等雨水之浸。 五星膨胀袋参数说明： 1、防汛快速膨胀堵漏袋产品型号：淡水型DX-20A 2、防汛快速膨胀堵漏袋产品尺寸：600(长)×400(宽)×8（高）mm 3、防汛快速膨胀堵漏袋产品重量: 吸水前0.42Kg±5％吸水后20Kg±5％ 4、防汛快速膨胀堵漏袋材料使用: 外袋：天然麻织物，密度42X39内袋：纺织品 5、防汛快速膨胀堵漏袋使用环境: 淡水酸碱环境8 > PH > 4 6、防汛快速膨胀堵漏袋膨胀时间: 3-5分钟(水温环境≥20℃) 7、防汛快速膨胀堵漏袋耐压强度: ≥150 Kg
8、防汛快速膨胀堵漏袋产品包装: 纸箱包装，每箱含30件产品；箱内每10件产品，用防潮塑料袋独立包装 9、防汛快速膨胀堵漏袋纸箱规格: 420×320×360 mm，五层瓦楞纸 10、防汛快速膨胀堵漏袋储运条件: 防潮保存和运输，极限堆高5层 11、防汛快速膨胀堵漏袋保质期限: 4年 五星膨胀袋使用方法： 1. 不用时，应把防洪袋放置室内干燥处备用，讯期或台风雨季可随时使用，防洪吸水。 2. 使用时，打开到包袋，就近将袋子浸入水中或直接在防洪待淋水，约3-5分钟，袋子可以膨胀80—100倍（约15kg），然后移至所需处进行防洪堵截。 3. 洪水退后，未吸水的防洪袋可放回室内干燥之处密封保管，已吸过水的防洪袋待自然风干，作废弃物处理，无毒，无害，无污染。 五星膨胀袋保存方法： 由于吸水袋易吸水膨胀，未使用的膨胀袋请放回塑料袋中密封储存，并置放于防潮干燥处，以免受潮影响效果。
遇水膨胀橡胶条使用方法: 1, 预留槽法:在先期浇筑的水泥面上留下能容胶条 1 /2 的槽,再将胶条嵌入 1 / 2 槽内,继续浇水泥。2. 粘贴法:沿安装线刷 401 等万能将止水条定位。 3. 钢钉密钉法:将胶条沿安装线用钢钉定位且钢钉越密越好。 4. 接头可 45 度斜面搭接粘合,或 45 度斜面搭接后用钢钉定位。止水条的注意事项:与胶条相接触的水泥面须平整,不能有凹凸不平的现象。因胶条比重比水泥轻,胶条安装时定位须牢固,防止胶条漂浮错位导致漏水。不能先留缝后嵌条,应将胶条定们牢固后内埋密实不得裸露。本品不可在空气中长期裸露,应放在干燥通风的仓库中,避免强光曝晒。止水条截面分别有15×20、20×20、20×30、30×30、30×40、20×50、30×50、50×50等几十种,可根据工程设计需要加工制造不同该种橡胶止水条在遇水或受潮后会产生2-3倍的膨胀变形,并充满接缝的所有不规则表面、空穴及间隙,同时产生巨大的接触压力,彻底防止水分渗漏。当接缝或施工缝发生位移,造成间隙超出材料的弹性范围时,普通型橡胶止水带则失去止水作用,而该材料还可以通过吸水膨胀来止水。使用遇水膨胀橡胶作为堵漏密封止水材料,不仅用量节省,而且还可消除一般弹性材料因过大压缩而引起弹性疲劳的特点,使防水效果更为可靠。遇水膨胀橡胶止水条既具有一般腻子的良好易粘接和耐低温性能,又具有较好的膨胀特点。该产品由多种高分子化工材料合成,强度比一般腻子高,特别适用于防水工程。对于工程量一般按照止水条的每种规格的长度计算。 ●施工方法 1.在施工前需要对表面的灰尘、油污进行清理; 2.将密封胶放入专用挤胶枪,旋上胶嘴,根据施工缝要求切割胶嘴的大小和宽度; 3.用挤胶枪将密封胶挤到施工缝中; 4.涂敷的密封胶在固化前应避免与水接触。 ●包装与贮存
防汛抢险膨胀袋的研制及推广应用 1. 概述 随着黄河防洪工程建设的逐步完善，黄河防洪工程所存在的问题及工程薄弱环节越来越引起人们的重视，特别是新建小浪底水利枢纽运用后清水下泄对下游防洪工程产生的影响，引起河势变化，增加工程出险机遇，因此对防洪工程险情抢护方法的研究显得更为重要。在以往防洪工程抢险中出现抢险速度慢，难度大，动用人工多，投资高且效果不明显的现象，给防洪工程造成很大损失。为解决以上问题，孟州市黄河河务局与保定市科瀚科技发展有限公司共同研制出了具有操作简单，携带方便，遇水膨胀速度快，重量增加速快的防汛抢险膨胀袋，可广泛应用于防洪、抢险、堤防漏洞、漫溢抢护、防洪堤坝的临时性加高，临时性防水围墙的构筑，护坡防冲，工程截流，暗沟和暗洞的堵塞等。 2.防汛抢险膨胀袋的研制与传统抢险工具在防洪工程抢护中的试验对比 防汛抢险膨胀袋是用“高吸水树脂”人工合成的无毒无味，不融水，难燃烧的高分子聚合物，具有很高的吸水性，膨胀剂装在具有透水性能好的无纺布制做成的外层袋。当与水接触时，短时间内树脂溶胀且凝胶化，体积快速膨胀，重量快速增加。膨胀袋膨胀速度2-3分钟达到最大膨胀体积，可达原体积的80-100倍。 根据防汛抢险膨胀袋遇水前体积小，重量轻，携带方便，遇水后体积快速膨胀的特点，我们对其进行了堤防堵漏和围埝截流两种试验对比。 2.1 堵漏试验 2.1.1 堵漏中膨胀袋的制作 该袋是由封闭的，具有透气、透水性好的无纺布和由冷拔丝制作成的伞装骨架，以及装在骨架里的少量高吸水树脂膨胀材料组成，底端固定在钢管手柄上可根据需要加工成长0.5～1m左右，直径0.1～0.2m不同型号的膨胀袋，每个袋仅300g～800g，吸水后快速膨胀，重量迅速增至10kg～20kg，直径可达0.2～0.8m。适应于抢堵直径0.5m以下各种不规则形状漏洞。
遇水膨胀止水胶条施工技术 1、工程概况 本工程地下室底板与外墙相交接处采用遇水膨胀止水胶条施工技术，墙体周长540余米。 2、主要工艺要点及技术指标 （1）技术指标 1、遇水膨胀止水胶是一种单组分、无溶剂、遇水膨胀的聚氨酯类无定型膏状体，用于密封结构接缝和钢筋、管、线等周围的渗漏。具有双重密封止水功能，当水进入接缝时，它可以利用橡胶的弹性(以压缩应力止水)和遇水膨胀体积增大(以膨胀压止水)填塞缝隙，起到止水作用。 2、遇水膨胀止水胶独特的性能优势，使其在实际工程应用中具有非常广范的适用范围。无定型膏状，确保它可以适合不规则的基面接缝防水，且施工简便、可操作性强，是各种接缝部位，尤其是不同材质之间、操作空间小施工难度高、潮湿、桩头等部位的密封止水。与水接触，它的膨胀倍率可达原始体积的220%以上。可在垂直面施工，不下垂；耐久性好，化学稳定性优异。 遇水膨胀止水胶的主要物理性能应符合表6-1的要求。 遇水膨胀止水胶的主要物理性能表6-1
3、该产品预置于混凝土施工缝，后浇缝的界面上，二次浇筑混凝土后（即被混凝土包裹的状态下）遇水膨胀能彻底堵塞缝隙水。 4、遇水膨胀止水是以十余种材料经密练、混练、挤制而成的具有遇水膨胀特性的条状密封材料。具有膨胀倍率高，移动补充性强，置于施工缝后具有较强的平衡自愈功能，可自行封堵因沉降而出现的新的微小裂隙，对于已完工的工程，如缝隙渗透漏水，可用该止水条重新堵漏。使用该止水条费用低且施工工艺简便，耐腐性能最佳。 5、遇水膨胀止水条特点： 1) 浸水膨胀，“以水止水”； 2) 膨胀速度慢，浸水186h其膨胀率≤最大膨胀率的50%； 3) 施工方便，价格低廉 4) 无毒无污染 5) 在长时浸水作用下无溶解物析出； 6) 与其他亲水膨胀止水带相比最大的分别是它的亲水膨胀性经长期的反复膨胀后仍没有失去。 （2）工艺要点 1、对有预留式的粘贴方式，在先浇混凝土中需预留上止水条安放槽（可在 模板中钉木条预留）。 2、拆除先浇混凝土模板后，清除表面，使缝面无水、干净、无杂物。 3、将止水条嵌入预留槽内。如不预留槽，对垂直缝可加用粘结剂全长粘贴，或用水泥钉加木条固定止水条；对水平缝可直接粘贴于混凝土表面。 4、止水条粘贴以后应尽快浇注混凝土。 5、在安装粘贴过程中，应防止止水条受污染和受水的作用，以免景响使用效
吸水膨胀橡胶的研究进展 摘要：本文介绍了吸水膨胀橡胶的吸水机理、分类、制备方法，重点介绍了吸水膨胀橡胶国内外研究的进展, 展望了其未来的发展方向。 关键词：吸水膨胀橡胶；吸水机理；制备方法；研究进展 Research of Water Swelling Rubber (WSR) Abstract:The mechanism of water absorption and the preparation methods of Water Swelling Rubber (WSR) were introduced. The modification progress and the prospects of its applications were also described Keywords:Water Swelling Rubber；Absorbing mechanism；preparation methods；Research progress 1.前言 吸水膨胀橡胶(Water Swelling Rubber, 简称WSR) 是上世纪70 年代末期由日本开发出的一种新型功能高分子材料。1976年日本旭电化工株式会社首次申请了吸水膨胀橡胶的发明专利。WSR 是在传统的弹性基体( 如橡胶和热塑性弹性体) 中引入亲水基团或亲水组分而制成的, 该产品吸水后可膨胀至自身质量或体积的数倍乃至数百倍, 能适应结构变形, 并产生较大膨胀压力, 在保持基体的弹性和强度的同时, 还具有保水止水的能力。吸水膨胀橡胶作为一种新型功能性材料, 自20 世纪70 年代问世以来, 因其独特的性能广泛应用于隧道、地铁、涵洞、游泳池、地下室、兵器库、粮仓、水下工程、海上采油、城镇供水设施和民用建筑, 还可用于汽车集装箱、精密仪器及食品的防水防潮包装等。 2. 吸水机理 弹性基体主要由高聚合度碳、氢链节构成, 本身是疏水性物质。当在基体中引入亲水基团或亲水性组分后, 再与水接触时, 水分子会进入基体中, 与橡胶中的亲水性基团形成极强的亲和力, 并将橡胶中的亲水性物质溶解或溶胀, 在橡胶内外形成渗透压差, 这种压差促进水向橡胶内部渗透。亲水性物质不断吸收水分, 致使橡胶发生形变。当橡胶自身抗形变力和渗透压差相等时, 达到平衡, 即达到
影响人造板的吸水厚度膨胀率的原因 吸水厚度膨胀率是人造板的一项极为重要的质量指标。在实践中，不会有什么机会将人造板泡在水中使用，而且在结构考虑中，厚度膨胀值也并非是重要问题。然而这却是一种快速的测量方法，以大致判明人造板在使用中含水率随空气湿度发生变化时的尺寸稳定性。这对人造板的例行质量检验及生产中质量控制有很大利用价值。 人造板在使用过程中因受空气湿度变化的影响，它的含水率、厚度和长度会有所变化，并且产生翘曲。这是材料性能中极为重要的一个问题，有很多人做过大量的研究工作。本文仅以刨花板为例，阐述人造板的吸水厚度膨胀问题。 Johneon（1964年）的试验结果表明，刨花板在湿空气中的厚度膨胀值及长度膨胀值呈基本相同的趋势。西德Schwab等（1980年）将不同胶种刨花板详细的作了浸水和在干、湿空气中放置后的厚度及长度膨胀试验，相互进行比较，发现就厚度膨胀率而论，25×25mm规格的试件在200C水中浸泡2小时后的厚度膨胀率大致相当于该试件在湿空气（200C，相对湿度85%）中放置28天的厚度膨胀率。据希腊Grigoriou （1983年）研究，各种刨花板放在温度为200C，相对湿度为90%的湿空气中放置时，前10天厚度变化最快，第10～30天变化速度显著减缓，再从30～60天看这段时间的变化，变得更慢。还有人将刨花板放在相对湿度为33%－90%－33%的空气中反复让其受湿后再干燥，经过7天，然后再在相对湿度为65%－90%－65%的条件下放置到170天，试验表明
刨花板的厚度变动范围越来越小。以上各种结果都说明，以25×25mm 的试件在200C水中浸2小时的厚度膨胀率相当于在湿空气中放置60天时间之内的数值，一般情况下，我们就取28天以做比较。事实上，空气湿度是不断变化的，通过以上试验，可见，用这种水浸2小时的方法以预示刨花板的尺寸稳定性有充分的科学依据。此外，在国际上对刨花板尺寸稳定性还有各种各样的测定法，这是因为有些国家在刨花板应用条件及气候条件方面有其自身的特殊性。这里所介绍的仅是用25×25mm规格的试件在200C下水浸2小时这一试验方法的科学依据。如何改善刨花板的吸水厚度膨胀这一课题，在刨花板生产质量控制中，如与静曲强度及平面抗拉强度比较，一直认为比较困难。在一般情况下，加入石蜡乳液后，刨花板的吸水厚度膨胀率这一指标是可以达到的。但是，偶然出现的高厚度膨胀率的机会较多，而且难以分析其原因。 吸水厚度膨胀的根本原因有二个方面。一是木材本身受湿时的膨胀；二是刨花板中的刨花在受潮时因应力释放而产生的回弹。因为刨花板是由刨花在热压过程中，受高温，并且伴随着强烈失水的条件下压制而成。在这样的压制过程中，刨花被压薄了。而被压薄的部分，可分为几种不同性质的变形。弹性变形和粘弹性变形是要弹回来的；塑性变形则不能再回弹。在力学中称前二者为可恢复的变形，后者称为不可恢复的变形。由于刨花的热压时是在失水的条件下受压变形的，当板坯压力降低时，因刨花已经干燥，于是可恢复的变形只能是一部分，有一部分被“固定”住了。这部分被“固定”住的变形只有在刨
遇水膨胀橡胶条使用方法： 1, 预留槽法：在先期浇筑的水泥面上留下能容胶条 1 ／2 的槽，再将胶条嵌入 1 ／ 2 槽内，继续浇水泥。2. 粘贴法：沿安装线刷 401 等万能将止水条定位。 3. 钢钉密钉法：将胶条沿安装线用钢钉定位且钢钉越密越好。 4. 接头可 45 度斜面搭接粘合，或 45 度斜面搭接后用钢钉定位。止水条的注意事项：与胶条相接触的水泥面须平整，不能有凹凸不平的现象。因胶条比重比水泥轻，胶条安装时定位须牢固，防止胶条漂浮错位导致漏水。不能先留缝后嵌条，应将胶条定们牢固后内埋密实不得裸露。本品不可在空气中长期裸露，应放在干燥通风的仓库中，避免强光曝晒。止水条截面分别有15×20、20×20、20×30、30×30、30×40、20×50、30×50、50×50等几十种，可根据工程设计需要加工制造不同该种橡胶止水条在遇水或受潮后会产生2-3倍的膨胀变形，并充满接缝的所有不规则表面、空穴及间隙，同时产生巨大的接触压力，彻底防止水分渗漏。当接缝或施工缝发生位移，造成间隙超出材料的弹性范围时，普通型橡胶止水带则失去止水作用，而该材料还可以通过吸水膨胀来止水。使用遇水膨胀橡胶作为堵漏密封止水材料，不仅用量节省，而且还可消除一般弹性材料因过大压缩而引起弹性疲劳的特点，使防水效果更为可靠。遇水膨胀橡胶止水条既具有一般腻子的良好易粘接和耐低温性能，又具有较好的膨胀特点。该产品由多种高分子化工材料合成，强度比一般腻子高，特别适用于防水工程。对于工程量一般按照止水条的每种规格的长度计算。 ●施工方法 1．在施工前需要对表面的灰尘、油污进行清理； 2．将密封胶放入专用挤胶枪，旋上胶嘴，根据施工缝要求切割胶嘴的大小和宽度； 3．用挤胶枪将密封胶挤到施工缝中； 4．涂敷的密封胶在固化前应避免与水接触。 ●包装与贮存
高吸水性树脂的制备 ：伟然学号：0908010121 摘要：本文介绍了高吸水性树脂的分类、性能及在各面的应用。对高吸水性树脂的合成法进行了综述。 关键词：高吸水性合成树脂；合成法 Abstract: This paper introduces the way to classify super absorbent polymers and the application and properties of super absorbent polymers. Summarizing means about synthetizing super absorbent polymers. Key words: super absorbent polymers; means about synthetizing 1 高吸水性树脂的简介 高吸水性树脂也称超强吸水性聚合物(Super absorbent polymers)，简写为SAP。它是一种含有羧基、羟基等强亲水性基团，并具有一定交联度的水溶胀型的高分子聚合物，不溶于水也不溶于有机溶剂，能够吸收自身重量的几百倍甚至上千倍的水，且吸水膨胀后生成的凝胶具有良好的保水性和耐候性，一旦吸水膨胀成水凝胶，即使加压也难以将水分离出来。 1.1 SAP的分类 按原料来源可分为淀粉类、纤维素类、合成树脂类和其它天然高分子类。按亲水化法可分为四大系列，分别是亲水性单体的聚合物，疏水性聚合物的羧甲基化反应物，疏水性聚合物接枝聚合亲水性单体共聚物，含腈基、酯基、酰胺基的高分子水解反应物。按交联法分类为用交联剂进行网状化反应、自交联网状化反应、放射线照射网状化反应和水溶性聚合物导入疏水基或结晶结构等四种。按亲水基团的种类可分为含有羧酸、磺酸、磷酸类的阴离子系，叔胺、季铵类的阳离
