等积方位投影

等积方位投影
等积方位投影

等积方位投影

等积方位投影是使图上各点的图上面积和相应的实际地面面

积比值相等的方位投影。因地球面与投影面相切(或相割)的位置不同,分为正轴,横轴、斜轴投影。(1)等积正轴(方位)投影中的经线表现为放射状直线,纬线表现为同心圆。从投影中心向外,纬线间隔不断缩小。这种投影主要适于绘制极地和南北半球图。如中学生使用的中国地图册中的北半球和南半球图。(2)等积横轴(方位)投影又称赤道等积方位投影。在这种图上,通过投影中心的中央经线和赤道表现为直线,其他经纬线都表现为曲线,在中央经线上从中心向南向北,纬线间隔逐渐缩小,在赤道上从地图中心向东向西,经线间隔逐渐缩小。我国所绘东西半球图,多用此投影,在中学生使用的世界地图册中,东西半球图和非洲图。(3)等积斜方位投影中央经线表现为直线,其他经纬线为曲线。在中央经线上从地图中心向上向下,纬线间隔逐渐缩小。多用在地图集中做大洲图,各大洲面积便于对比。在中学使用的世界地图集中的陆半球和水半球。亚洲图、欧洲图、北美洲图、南美洲图、大洋洲及太平洋岛屿等图均用此投影图(4)等距方位投影又称波斯托投影。沿一个主方向比例不变,在正投影中,经线不变,在横轴、斜轴投影中,沿垂直圈比例不变。经纬线形式和等积方位投影相同,只是纬线间隔不同,当纬差相同时,在中央经线上纬线间隔距离相等。正轴投影主要用作极区地图,如我国出版的世界地图集中的北冰洋和南极洲。

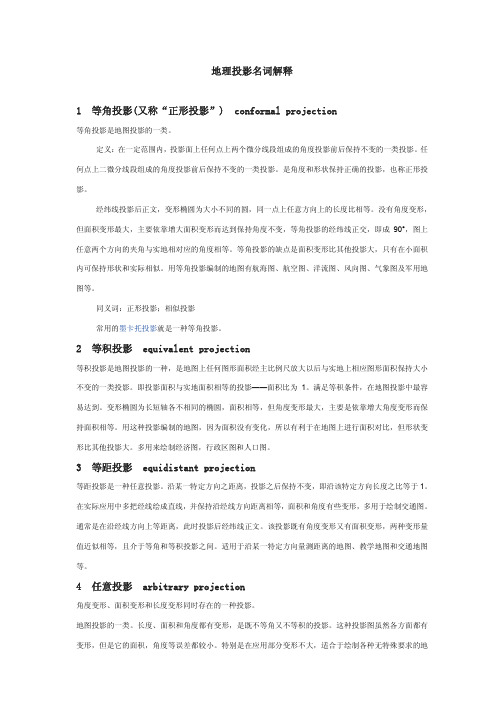

等距投影

等距投影是一种任意投影。沿某一特定方向之距离,投影之后保持不变,即沿该特定方向长度之比等于1。在实际应用中多把经线绘成直线,并保持沿经线方向距离相等,面积和角度有些变形,多用于绘制交通图。通常是在沿经线方向上等距离,此时投影后经纬线正文。该投影既有角度变形又有面积变形,两种变形量值近似相等,且介于等角和等积投影之间。适用于沿某一特定方向量测距离的地图、教学地图和交通地图等。

具体有等距方位投影,等距圆柱投影,等距圆锥投影。等距投影的变形介于等角投影和等积投影之间。

等距方位投影是假想球面与平面相切,切于极点为正轴,切于赤道为横轴,切于极点和赤道之间的任意点为斜轴。经纬线形式同一般方位投影,只是在中央经线上纬线间隔相等。其特点是:由切点至任一方向的距离同实地相符;最大角度和面积变形均为以切点为圆心的同心圆。这种投影常用于半球图,交通图等。

等距圆柱投影又称方格投影,是假想球面与圆筒面相切于赤道,赤道为没有变形的线。经纬线网格,同一般正轴圆柱投影,经纬线投影成两组相互垂直的平行直线。其特性是:保持经距和纬距相等,经纬线成正方形网格;沿经线方向无长度变形;角度和面积等变形线与纬线平行,变形值由赤道向高纬逐渐增大。该投影适合于低纬地区制图。

等距圆锥投影一种保持经线方向上无长度变形的任意正轴圆锥投影,常用割圆锥投影。假想球面与圆锥面割于两条纬线,两条割线是没有变形线,所有纬线间隔相等。经线方向无长度变形,最大角度变形线和面积变形线平行于纬线。变形由标准纬线向内外逐渐扩大。该投影适于绘制中纬东西延伸地区的一般参考用图和教学地图。

中国常用的地图投影

中国常用的地图投影举例 第三节中国常用的地图投影举例 科学事业的发展同社会制度和经济基础是密切相联系的,旧中国是一个半封建半殖民地的国家,测绘事业也濒于停顿,编制出版的少量地图质量也很差,更少考虑到采用自己设计及计算的地图投影。在解放前出版的几种地图中曾采用过的几种地图投影,也多半是因循国外陈旧的地图投影,很少自行设计新投影。解放后,在党和政府的领导下,非常重视测绘科学事业的发展,我国测绘工作者不仅在地图投影的理论上有了研究,同时结合我国具体情况,设计了一些适合于我国情况的新的地图投影。下面介绍我国出版的地图中常用的一些地图投影。 世界地图的投影 等差分纬线多圆锥投影 正切差分纬线多圆锥投影(1976年方案) 任意伪圆柱投影:a=0.87740,6=0.85 当φ=65°时P=1.20 正轴等角割圆柱投影 半球地图的投影 东半球图 横轴等面积方位投影φ0=0°,λ0=+70° 横轴等角方位投影φ0=0°,λ0=+70° 西半球图 横轴等面积方位投影φ0=0°,λ0=-110° 横轴等角方位投影φ0=0°,λ0=-110° 南、北半球地图 正轴等距离方位投影 正轴等角方位投影

正轴等面积方位投影 亚洲地图的投影斜轴等面积方位投影φ0=+40°,λ0=+90° φ0=+40°,λ0=+90° 彭纳投影标准纬线φ0=+40°,中央经线λ0=+80°标准纬线φ0=+40°,中央经线λ0=+80° 欧洲地图的投影斜轴等面积方位投影φ0=52°30′,λ0=20° 正轴等角圆锥投影φ1=40°30′,λ0=65°30′ 北美洲地图的投影斜轴等面积方位投影φ0=+45°,λ0=-100° 彭纳投影 南美洲地图的投影斜轴等面积方位投影φ0=0°,λ0=+20° 桑逊投影λ0=+20° 澳洲地图的投影斜轴等面积方位投影φ0=-25°,λ0=+135° 正轴等角圆锥投影φ1=34°30′,φ2=-15°20′ 拉丁美洲地图的投影斜轴等面积方位投影φ0=-10°,λ0=-60° 中国地图的投影中国全图 斜轴等面积方位投影

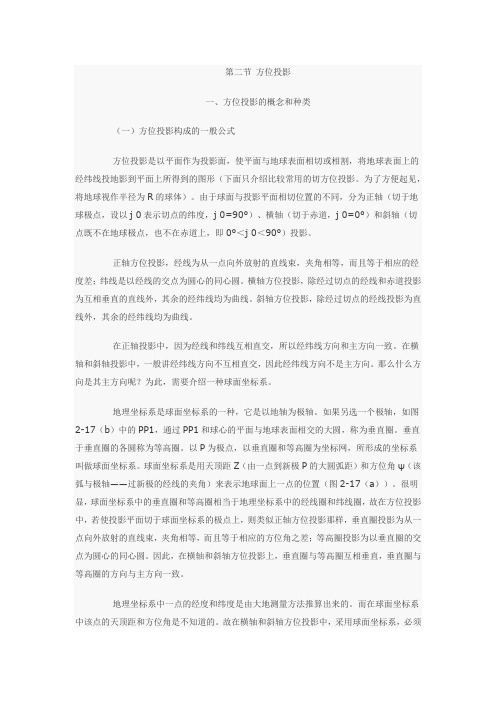

第二节 方位投影
