道路勘测设计作业 1、某二级公路有一弯道，偏角α左=12°，半径R=800m ，缓和曲线长Ls=120m ， JD=K5+525. 80， （1）计算平曲线要素； （2）计算平曲线主点里程桩号。 解： （1）平曲线要素计算 内移值m 750.080023841208002412023842434 234 2=?-?=-=R L R L p s s 切线增值m 989.59800240120212024022 3 23=?-=-=R L L q s s 切线长()()m 151.144989.59212tan 750.08002tan =+?+=++=q p R T α 曲线长m 552.28712080012180180=+??= +=παπ s L R L 外距()()m 161.5800212sec 750.08002sec =-?+=-+=R p R E α 切曲差m 750.0552.287151.14422=?=-=－L T D （2）曲线主点里程桩号 以交点里程桩号为起算点：JD ＝K5+525.80 直缓点： ZH = JD – T = K5+525.80-144.151 = K5+381.649 缓圆点： HY = ZH + Ls = K5+381.649+120 = K5+501.649 曲中点： QZ = ZH + L/2= K5+381.649 +287.552/2 =K5+525.425 缓直点： HZ = ZH + L = K5+381.649+287.552 =K5+669.201 圆缓点： YH = HZ – Ls = K5+669.201–120=K5+549.201 交 点： JD ＝QZ+D/2= K5+525.425＋0.750/2＝K5+525.80（校核） 2. 某条道路变坡点的桩号为K18＋780，高程为138.75m ，i 1＝1.0%，i 2＝4.5%，竖曲线半径 R ＝6000m ： （1）判断凹、凸性； （2）计算竖曲线要素； （3）计算竖曲线起点、K18+720、K18+740、K18+780、K18+840、竖曲线终点的设计高程。
道路勘测设计 名词解释 1、设计速度：又称计算行车速度，是指当气候条件良好、交通密度小、汽车运行只受道路本身条件（几何要 素、路面、附属设施等）的影响时中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。（P12） 2、爬坡车道：指设置在陡坡路段上坡方向右侧供慢速车行驶的附加车道。（P72） 3、避险车道：是指在长陡下坡路段行车道外侧增设的供速度失控车辆驶离正线安全减速的专用车道。 4、运行速度：是指中等技术水平的驾驶员在良好的气候条件，实际道路状况和交通条件下所能保持的 安全速度。 5、道路红线：是指城市道路用地和城市建筑用地的分界控制线。 6、横向超高：为减小或抵消离心力的作用，保证汽车在圆曲线上稳定行驶，必须使圆曲线上路面做成 外侧高、内侧低呈单向横坡的形式。 7、缓和曲线：是设置在直线与圆曲线间或半径相差较大、转向相同的两圆曲线间的一种曲率连续变化 的曲线。 8、最小纵坡：是为纵向排水的需要，对横向排水不畅的路段所规定的纵坡最小值。 9、平均纵坡：是指一定长度路段两端点的高差与该路段长度的比值，它是衡量纵断面线形质量的一个 重要指标。 10、合成坡度：是指道路纵坡和横坡的矢量和。 11、路肩：位于行车道外缘至路基边缘具有一定宽度的带状部分。 12、行车视距：为行车安全，驾驶员应能随时看到汽车前方相当远的一段路程，一旦发现前方路面上有障碍物或迎面来车，能及时采取措施，避免相撞，这一必需的最短距离称为行车视距。 13、垭口：是山脊上呈马鞍状的明显下凹地形。 14、展线：是为使山岭区路线纵坡能符合技术标准，利用地形延伸路线长度用以克服高差的布线方法。 15、平面交叉：道路与道路（或其他线形工程）在同一平面上的相互交叉。 16、渠化交通：在交叉口设置交通标志、标线和交通岛等，引导车流和行人各行其道的措施。 简答题（选择题） 1、公路按功能和行政管理属性的分类？ 答：（1）功能：干线公路、集散公路和地方公路。（2）行政：国道、省道、县道、乡道。 2、公路分级？答：高速公路、一级公路、二级公路、三级公路、四级公路。 3、城市道路网的结构形式有哪些？ 答：方格网式、环形放射式、自由式和混合式。 4、道路建筑限界的组成？ 答：净高和净宽。净高是指道路在横断面范围内保证安全通行所必须满足的竖向高度，我国一般采用不小于4.5米的净高。净宽是指道路在横断面范围内保证安全通行所必须满足的横向宽度。
2公路运输是国民经济的命脉，是经济建设不可缺少的重要基础设施，对经济建设有着巨大的的影响。 3我国已修建的很多公路，但是技术等级不高，路容路况差且安全性较低，这些方面都制约着中国经济的发展和进步。因此，要想经济又快又好的发展，应该大力发展高等级道路的修建。高等级公路的修建大大缩短了两地的行车时间，更加有利于更好促进地区之间的交流，而且新材料、新技术的迅速发展以及机械化的施工工艺也为高等级公路修建提供了便利的条件。 4公路建设系统的完备性是最能够体验出一个国家经济发展实力的重要指标，对于国民经济的发展有着重要的意义。因此，我们加强公路建设，提高公路建设的应用效率。 5综上所述，公路建设不仅缩短了城市、城乡、乡乡之间的距离，密切了各地之间的关系，而且会对地区经济、沿线经济乃至整个宏观经济局势产生重要的影响。因此，正所谓“要想富，先修路”，在国民经济建设中，一定要加强公路基础设施建设，做好公路的维护和维修工作，确保公路交通畅通无阻，为经济的建设发挥更重要的作用。 6．对道路工程的个人认识 通过老师上课讲解，我个人对于道路工程 有了深刻的了解。道路工程的设计与建设并不是我们想象的那样简单，要合理考虑各方面的因素，并且要合理的运用道路勘测设计，路基路面工程以及公路小桥涵等学科的只是，要融会贯通。这样才能都建造出及格的道路，供人们使用，这就需要我们更加刻苦，更加努力的去钻研知识，将课本的理论知识合理地运用到实践中去。 一 我国道路建设具有悠久发展史，道路工程历史源远流长。道路伴同人类活动而产生，又促进社会的进步和发展，是历史文明的象征、科学进步的标志。从修建牛、马车路到建成现代化的公路网的发展过程，大体可划分为古代道路、近代道路和现代公路三个时期。道路（公路和城市道路）是主要供汽车行驶的工程结构物，有路线、构造物（路基路面、桥梁、涵洞和隧道）以及交通工程和沿线附属设施组成。道路是交通的基础，是社会、经济活动所产生的人流、物流的运输载体，担负着城市内部和城际之间交通中转、集散的功能，在全社会交通网络中起着“结点”的作用。道路运输具有以下特点：①机动灵活，迅速直达，能迅速集中后分散货物，能做到迅速直达或门对门运输，不需中转，节约时间或费用，减少货损，经济效益高。②受地形、地物地质等的影响小，可延伸到山区、平原、城市、农村、机关、学校、工矿企业，直到家庭。③适应性强，服务面广，
第四章作业 21112214 王雯钰 4-1 某新建三级公路，设计速度v=30km/h ，路面宽B=7m ，路拱i G =2％。路肩宽b J =0.75m ，路肩横坡i J =3％。某平面曲线转角α=34?50’08”，半径R=150m ，缓和曲线L s =40m ，加宽值b=0.7m ，超高i h =3％，交点桩号为K7+086.42,。试求平曲线上5个主点及下列桩号的路基路面宽度、横断面上的高程与设计高之差：①K7+030；②K7+080；③K7+140；④K7+160。 解：设计速度为30km/h 的三级公路，查表得其i h =3％ R<250m ，在平曲线内侧（右）加宽。 平曲线要素： 切线增长值：m R L L q s s 988.19240223 =-= 内移值：m R L R L p s s 444.02384243 4 42 =-= 切线长：m q p R T 19.672 tan )(=++=α 缓和曲线角："22'3876479.28?==R L s β 曲线长：m L R L s 17.1312180 )2(=+-=π βα 主点桩号： ZH=JD-T=K7+086.42-67.19=K7+019.23 HY=ZH+Ls=K7+019.23+40=K7+059.23 QZ=ZH+L/2=K7+019.23+131.17/2=K7+084.82 HZ=ZH+L=K7+019.23+131.17=K7+150.40 YH=HZ-Ls=K7+150.40-40=K7+110.40
桩号 路基宽度 超高值 左 右 左 中 右 ZH K7+019.23 4.25 4.25 0 0.0925 0 K7+030 4.25 4.44 0 0.0925 0.07 HY K7+059.23 4,25 4.95 -0.021 0.1275 0.26 K7+080 4.25 4.95 -0.021 0.1275 0.26 QZ K7+084.82 4.25 4.95 -0.021 0.1275 0.26 YH K7+110.40 4.25 4.95 -0.021 0.1275 0.26 K7+140 4.25 4.44 0 0.0925 0.07 HZ K7+150.40 4.25 4.25 0 0.0925 0 K7+160.00 4.25 4.25 0.0925 4-2某双车道公路，设计速度v=60km/h ，路基宽度8.5m ，路面宽度7.0m 。某平曲线 R=125m ，Ls=50m, "48'3251?=α。平曲线内侧中心附近的障碍物距路基边缘3m 。试检查该平曲线能否保证停车视距和超车视距。若不能保证，清除的最大宽度是多少？ 解：查表可得，停车视距为75m ，超车视距一般值为350m ，加宽b 为1.5m 。 视点轨迹线半径m b R R s 1235.12=+-= 缓和曲线角 "33'27116479.28?==R L s β 曲线长度 m L R L s 46.1622180 )2(=+-=π βα (1)L>S>L m S L l 73.43)7546.162(2 1 )(21=-=-= ' 14.10]})(1[6arctan{2=' +'+=l l l l R l S δ 51.5))(2 sin( )2 2cos 1(='--+--=l l R h S δα β α≦1.5+1.5+0.75+3=6.75m 符合停车视距要求 （2)S c >L

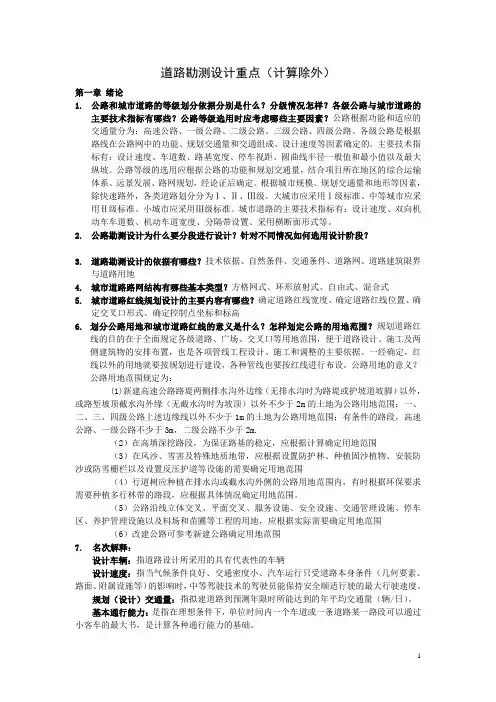

道路勘测设计重点（计算除外） 第一章绪论 1.公路和城市道路的等级划分依据分别是什么？分级情况怎样？各级公路与城市道路的 主要技术指标有哪些？公路等级选用时应考虑哪些主要因素？公路根据功能和适应的交通量分为：高速公路、一级公路、二级公路、三级公路、四级公路。各级公路是根据路线在公路网中的功能、规划交通量和交通组成、设计速度等因素确定的。主要技术指标有：设计速度、车道数、路基宽度、停车视距、圆曲线半径一般值和最小值以及最大纵坡。公路等级的选用应根据公路的功能和规划交通量，结合项目所在地区的综合运输体系、远景发展、路网规划，经论证后确定。根据城市规模、规划交通量和地形等因素，除快速路外，各类道路划分分为Ⅰ、Ⅱ、Ⅲ级。大城市应采用Ⅰ级标准、中等城市应采用Ⅱ级标准、小城市应采用Ⅲ级标准。城市道路的主要技术指标有：设计速度、双向机动车车道数、机动车道宽度、分隔带设置、采用横断面形式等。 2.公路勘测设计为什么要分段进行设计？针对不同情况如何选用设计阶段？ 3.道路勘测设计的依据有哪些？技术依据、自然条件、交通条件、道路网、道路建筑限界 与道路用地 4.城市道路路网结构有哪些基本类型？方格网式、环形放射式、自由式、混合式 5.城市道路红线规划设计的主要内容有哪些？确定道路红线宽度、确定道路红线位置、确 定交叉口形式、确定控制点坐标和标高 6.划分公路用地和城市道路红线的意义是什么？怎样划定公路的用地范围？规划道路红 线的目的在于全面规定各级道路、广场、交叉口等用地范围，便于道路设计、施工及两侧建筑物的安排布置，也是各项管线工程设计、施工和调整的主要依据。一经确定，红线以外的用地就要按规划进行建设，各种管线也要按红线进行布设。公路用地的意义？ 公路用地范围规定为： (1)新建高速公路路堤两侧排水沟外边缘（无排水沟时为路堤或护坡道坡脚）以外，或路堑坡顶截水沟外缘（无截水沟时为坡顶）以外不少于2m的土地为公路用地范围；一、二、三、四级公路上述边缘线以外不少于1m的土地为公路用地范围；有条件的路段，高速公路、一级公路不少于3m，二级公路不少于2m. （2）在高填深挖路段，为保证路基的稳定，应根据计算确定用地范围 （3）在风沙、雪害及特殊地质地带，应根据设置防护林、种植固沙植物、安装防沙或防雪栅栏以及设置反压护道等设施的需要确定用地范围 （4）行道树应种植在排水沟或截水沟外侧的公路用地范围内，有时根据环保要求需要种植多行林带的路段，应根据具体情况确定用地范围。 （5）公路沿线立体交叉、平面交叉、服务设施、安全设施、交通管理设施、停车区、养护管理设施以及料场和苗圃等工程的用地，应根据实际需要确定用地范围（6）改建公路可参考新建公路确定用地范围 7.名次解释： 设计车辆：指道路设计所采用的具有代表性的车辆 设计速度：指当气候条件良好、交通密度小、汽车运行只受道路本身条件（几何要素、路面、附属设施等）的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。 规划（设计）交通量：指拟建道路到预测年限时所能达到的年平均交通量（辆/日）。 基本通行能力：是指在理想条件下，单位时间内一个车道或一条道路某一路段可以通过小客车的最大书，是计算各种通行能力的基础。
道路勘测设计2015 1、设计速度：是指当天气条件良好、交通密度小、汽车运行只受道路本身条件（几何要素、路面、附属设施等）的影响时，中等驾驶技术的驾驶员能保证安全舒适行驶的最大行驶速度。 2、动力因数：某型汽车在海平面高程上，满载情况下单位车重所具有的有效牵引力(又称单位车重所具有的潜力)。 3、行车视距：汽车行驶时，发现前方路面上有障碍物或迎面来车，能及时采取措施，避免相撞，此时汽车眼公路路面行驶所需的最小必须安全距离 4、平均纵坡:指一定长度的路段纵向所克服的高差与路线长度之比,是为了合理运用最大纵坡、坡长及缓和坡长的规定以避免设计成合法不合理的“台阶式”纵断面线形。 5、自然展线：以适当的坡度，顺自然地形，绕山嘴、侧沟来延展距离，克服高差。 6、横向力系数：用单位车重的横向力来衡量稳定性程度 7、合成坡度：由纵坡与横坡组合成的坡度。 8、冲突点：来自不同行驶方向的车辆以较大的角度相互交叉的地点。 9、临界车速：汽车稳定运行的极限最小速度。 10、临界标高：隧道造价和路线造价总和最小的过岭标高。 11、识别距离：为保证车辆安全顺利通过交叉口，应使驾驶员在交叉口前的一定距离能识别交叉口的存在及交通信号和交通标志等，
这一距离称为识别距离。 12、部分互通式立交：相交道路的车流轨迹线之间至少有一个平面冲突点的交叉 13、完全互通式立交：相交道路的车流轨迹线全部在空间分离的交叉 14、服务水平：为了说明公路交通负荷状况，以交通状态为划分条件，定性的描述交通流从自由流、稳定流到饱和流合强制流的变化阶段。 15、缓和曲线：设置在直线和圆曲线之间或半径相差较大的两个转向相同的圆曲线之间的一种曲率连续变化的曲线。 16、超高：为抵消车辆在平面曲线路段上行驶时所产生的离心力，将路面做成外侧高内侧低的单向横坡形式。 17、城市道路网的结构形式：方格网式、环形放射式、自由式、混合式 18、道路平面线形三要素：直线、圆曲线、缓和曲线 19、各级公路的视距要求： (1）各级公路都应保证停车视距； (2）二三四级公路视距不得小于停车视距的两倍； (3）对向行驶的双车道公路要求有一定比例的路段保证超车视距 (4)在交通量不大的低等级公路上，对于不能保证会车视距的路段 也可以采取其它的措施以防止碰车事故的发生。

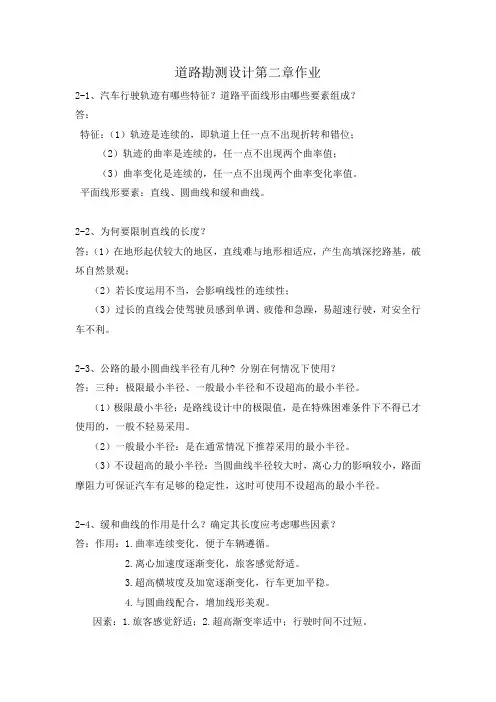

《道路勘测设计》复习思考题 第一章：绪论 2. 城市道路分为几类? 答：快速路，主干路，次干路，支路。 3. 公路工程建设项目一般采用几阶段设计? 答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。 两阶段设计：即初步设计和施工图设计，适用于一般建设项目。 三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。 4. 道路勘测设计的研究方法 答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。 5. 设计车辆设计速度. 答：设计车辆：指道路设计所采用的具有代表性车辆。 设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。 6.自然条件对道路设计有哪些影响？ 答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。 第二章：平面设计 1. 道路的平面、纵断面、横断面。 答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。 2. 为何要限制直线长度？ 答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。 3. 汽车的行驶轨迹特征。 答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。 4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。 答：极限最小半径，特殊困难情况下使用，一般不轻易使用； 一般最小半径，通常情况下使用； 不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。 5. 平面线形要素及各要素的特点。 答：直线，圆曲线，缓和曲线。 6.缓和曲线的作用，确定其长度因素。 答：（1）作用：曲率连续变化，便于车辆遵循；离心加速度逐渐变化，旅客感到舒适； 超高及加宽逐渐变化，行车更加平稳；与圆曲线配合，增加线形美观。 （2）因素：旅客感到舒适；超高渐变率适中；行驶时间不过短。 第三章：道路纵断面设计 1.纵断面：沿中线竖直剖切再行展开则是路线的纵断面。 2. 纵断面图上两条主要的线形：地面线和设计线。 3. 纵断面设计线由直坡线和竖曲线组成的。 4. 路基设计标高：路线纵断面图上的设计高程。 5. 最大纵坡;：根据道路等级、自然条件、行车要求等因素所设定的路线纵坡最大值；
同济大学道路勘测设 计作业
第一章绪论习题 1、公路工程技术标准中什么是最重要的指标，为什么？ 2、公路设计中因设计交通量不同，在同一地形分区内分段采用不同公路等级 km/。 时，相邻设计路段的计算行车速度之差不宜超过h 3、城市道路是如何分类的，与公路的分类分级有何不同？ 4、设计通行能力与服务水平有什么关系？ 第二章汽车行驶理论习题 1、汽车的行驶阻力有那些？汽车行驶的充分必要条件是什么？ 2、什么叫汽车的动力因数，它反映了汽车的什么性能？ 3、已知某条道路的滚动阻力系数为0.015，如果东风EQ140型载重车装载90% km/的速度等速行驶，试求（1）H=0，（2）H=1500m海时，挂1V档以30h 拔高度上所能克服的最大坡度。 km/的速度开始在3%的4、己知λ=0.8，f=1%，若东风EQ-140型载重车以80h 坡道上爬坡，当该坡道长为600m时，求到达坡顶的车速。 5、假定某弯道的最大横向力系数为0.10，则 （1）当R=500m，h i=5%时，允许最大车速为多少？ （2）当V=80km/h，h i=-2%（反超高）时，平曲线半径至少应为多大？ km/的速度在半径为 6、设某条道路规定的最大纵坡为5%，当汽车以80h 250m、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。 第三章道路平面线形习题 1、试用级数展开法推导带有缓和曲线的道路平曲线其切移值q与内移值p的数学表达式。 α=15°28′30″，半径R=600m， 2、已知平原区某二级公路有一弯道，偏角右 JD=K2+536.48。 要求：（1）选择合理的缓和曲线长度s L （2）计算曲线主点里程桩号； （3）计算曲线上每隔25m整桩号的切线支距值。
《道路勘测与设计》课程标 准 教学单位土木与建筑工程系 所属专业道路与桥梁工程技术专业 使用教材道路勘测与设计 编制时间2011年6月10日 教务处制
《道路勘测与设计》课程标准 （一）课程性质 本课程是道路桥梁工程技术专业的一门专业核心课程，其功能是使学生在掌握公路和城市道路路线设计的基本理论、规划知识和设计方法的基础上，熟练使用现代测量仪器和专业计算软件进行室外路线勘察和室内文件编制。同时，力求科学地反映当前道路路线设计的新技术，培养学生解决复杂地形条件下道路路线勘察与设计的能力、培养学生准确运用国家现行公路工程设计标准、公路路线设计规范、城市道路路线设计规范、规程的能力。 （二）课程设计理念 本课程标准以道路桥梁工程技术专业学生的就业为导向、根据行业、企业专家对道路桥梁工程技术专业所涵盖的岗位群进行的工作任务和职业能力分析、遵循高等职业院校学生的认知规律、紧密结合职业资格证书中相关考核要求，确定本课程的教学单元和课程内容。 为了充分体现任务引领、实践导向课程思想，本课程教学单元按照道路勘测的基本程序编排。即设计标准、设计规范和设计程序认知、平面设计、纵面设计、横断面设计、平面交叉口设计、路线选线、路线定线、城市道路设计、排水设计、附属设施设计进行教学情境安排，各个教学情景均含有理论知识和学生应当完成的工作任务，工作任务与实际工作内容高度一致，以培养学生运用理论知识完成实际设计任务的能力。 本课程后续安排有公路综合设计工作任务。选择具有代表性的2公里左右公路路线为载体组织课程内容（有条件时应结合实际地形条件选定综合设计），以训练学生的综合职业能力。 （三）课程设计思路 本课程标准的总体设计思路：紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为动手能力的培养，打破传统的知识传授方式，以“工作任务”为主线，创设工作情景，结合职业技能证书考证，培养学生的实践动手能力。 三、课程目标 本课程的教学的总体目标是:通过现场参观、理论授课、单元工作任务单、综合课程设计、毕业实习（设计）等教学环节,使学生全面了解道路勘测设计的过程及内容，能够合理应用《公路工程技术标准》、《公路路线设计规范》、《城市道路设计规范》独立地对道路的平面、纵断面、横断面进行设计,并掌握道路外业勘测的程序及内容。 1、能力目标：
第一章绪论 1. 交通运输系统的构成及各自的特点是什么？铁路：运距长，远程客货运量大、连 续性较强、成本较低、速度较高，是运 输的骨干，一般用于大宗长距离及人流的运输，但建设周期长、投资大，定点运行，中转多； 水运：利用天然水资源，水运通过能力高、运量大、耗能少、成本低、投资 省、但受自然条件限制大、连续性较差、速度慢；航空：运输速度快、两点间运距短，但运量小、成本高，用于长途旅行、国际往来及鲜活、高档货物的运输； 管道：连续性强、成本低、安全性好、损耗少的优点，但其仅适用于油、气、水等货物运输。 道路运输的特点：1．机动灵活：汽车车辆可以随时调动，能迅速集散货物，并可随时发运，节省时间。 2．迅速直达：是“门到门”的运输方式。可将货物直接送到用户手中而不需中间转运，也不受运输路线等限制和影响。 3．适应性强：既可用于小批量运输，也可大量运输。4．服务面广：受地形、气候等因素影响小，可伸展到山区、农村、矿企业、机关、学校直到家庭用户。 5 ．汽车的燃料较贵，单位运量小、污染大。 2. 公路、城市道路如何分级？其依据是什么？公路的设计年限是如何选用的？我国的公路则按使用任务、功能和所适应的交通量水平分为五个等级：高速公路、一级公路、二级公路、三级公路和四级公路。 城市道路按照城市的规模、交通量和地形等因素分为I, U和川三级，大城市米用I级、中城市米用U级和小城市米用川级设计标准。 高速公路和具有干线功能的一级公路为20 年；具集散功能的一级公路，以及二三级公路为15 年：四级公路可根据具体实际情况确定。 3. 城市道路如何分类的？ 按照道路在道路网中的地位、交通功能以及对沿线建筑物的服务功能，我国的城市道路相应地分为四类：快速路、主干路、次干路和支路。快速路为仅供汽车行驶的道路。对于主干路，采用机动车与非机动车分隔行驶的形式。
道路勘测设计》教学大纲 1 课程的基本描述 课程名称：道路勘测设计Survey and Geometric Design of Road 课程编号：1502E63W 课程性质：专业方向课适用专业：土木工程 教材选用：杨少伟等编著《道路勘测设计》北京：人民交通出版社，2009 总学时：52 学时理论学时：52 学时 实验学时：0 学时课程设计：有 学分： 3 学分开课学期：第七学期 前导课程：工程制图工程测量桥涵水文土木工程概论 后续课程：
2教学定位 2.1能力培养目标 以应用型人才培养目标为导向设计课程教学，紧跟科技发展步伐、突出工程应用能力培 养，并通过计算机网络与CAD技术实施人才培养。以实践能力培养为主线，构建以课内计算能力训练、课外独立设置的课程设计的从单项到综合的工程训练环节，使学生的理论学习与 实践应用有机地配合，有效培养学生的工程应用能力和创新精神。通过对本课程的学习，使 学生了解汽车行驶理论，较全面地掌握道路路线设计的基本理论、标准，以及实用方法和技 能，掌握不同地形条件下路线布设要点，结合课程设计、毕业设计，掌握各种等级道路平面、 纵断面、横断面的基本设计方法和步骤，使学生能独立完成道路勘测设计工作，具备从事道 路路线勘察设计的能力，为今后从事该方向的工作打下基础。 2.2课程的主要特点 《道路勘测设计》课程集勘测技术、测量技术、设计和计算技术的综合应用于一体，实 践性强，注重培养学生独立分析和解决实际问题的能力，通过课程设计、毕业设计，使学生 系统的了解掌握道路勘测与设计的内容和方法。 2.3教学定位 《道路勘测设计》是道路、桥梁与渡河工程（公路工程）、交通工程及公路工程管理专 业的主干专业课，是一门理论和实践紧密结合的课程。通过本课程的学习，要求学生了解公路基本建设程序，掌握路线平、纵、横设计的基本理论、实用方法和技能，掌握国家现行的有关道路设计的标准，结合课程设计、毕业设计，独立完成各种等级道路的线形设计。 3知识点与学时分配 3.1绪论
第四章作业 王雯钰 4-1 某新建三级公路，设计速度v=30km/h ，路面宽B=7m ，路拱i G =2％。路肩宽b J =，路肩横坡i J =3％。某平面曲线转角α=34?50’08”，半径R=150m ，缓和曲线L s =40m ，加宽值b=，超高i h =3％，交点桩号为K7+,。试求平曲线上5个主点及下列桩号的路基路面宽度、横断面上的高程与设计高之差：①K7+030；②K7+080； ③K7+140；④K7+160。 解：设计速度为30km/h 的三级公路，查表得其i h =3％ R<250m ，在平曲线内侧（右）加宽。 平曲线要素： 切线增长值：m R L L q s s 988.1924022 3 =- = 内移值：m R L R L p s s 444.02384243 4 42=-= 切线长：m q p R T 19.672 tan )(=++=α 缓和曲线角："22'3876479.28?==R L s β 曲线长：m L R L s 17.1312180 )2(=+-=π βα 主点桩号： ZH=JD-T=K7+
4-2某双车道公路，设计速度v=60km/h ，路基宽度，路面宽度。某平曲线 R=125m ，Ls=50m, "48'3251?=α。平曲线内侧中心附近的障碍物距路基边缘3m 。试检查该平曲线能否保证停车视距和超车视距。若不能保证，清除的最大宽度是多少 解：查表可得，停车视距为75m ，超车视距一般值为350m ，加宽b 为。 视点轨迹线半径m b R R s 1235.12=+-= 缓和曲线角 "33'27116479.28?==R L s β 曲线长度 m L R L s 46.1622180 )2(=+-=π βα (1)L>S>L 51.5))(2 sin( )2 2cos 1(='--+--=l l R h S δα β α≦+++3= 符合停车视距要求 （2)S c >L 2 2sin )2 sin( )2 2cos 1(L S l R h s -?+-+--=αδα β α超=63m> 不符合要求。 最大清除宽度为=.
道路勘测设计复习资料 1. 高速公路、一级公路应满足（）的要求。 A.行车视距 B.超车视距 C.停车视距 D.会车视距 答案：C 2. 公路弯道上设置超高的目的主要是（）。 A.克服离心力 B.路面排水 C.美观 D便于施工 答案：A 3. 不采用任何措施的平面交叉口上，产生冲突点最多的是（）车辆。 A. 左转弯 B. 直行 C.右转弯 D.掉头 答案：A 4. 路基设计表是（）。 A. 汇集了平、横、纵综合设计成果 B .汇集了纵断面设计成果 C .汇集了横断面设计成果 D. 汇集了平面设计成果 答案：A 5. 公路纵断面设计时，竖曲线一般采用（）。 A. 二次抛物线
B. 高次抛物线 C. 回旋曲线 D.圆曲线 答案：A 6. 丘陵地区，路基型式一般为（）式。 A.填方 B.挖方 C .半填半挖 D .挖大于填 答案：C 7. 用GPS定位技术，可在测站之间不通视的情况下获得高精度（）维坐标。 A.二 B .三 C.四 D.一 答案：B 8. 通常为一般公路所采用的测设程序是（）。 A.一阶段测设 B.二阶段测设 C.三阶段测设 D.四阶段测设 答案：B 9. 现场定线时，放坡的仪具可采用（）。 A.水准仪 B.手水准 C.罗盘仪 D.求积仪 答案：B
10. 某断链桩K2+100=K2+150，则路线( )。 A.长链50米 B.短链50米 C.长链25米 D.短链25米 答案：B 11. 各等级公路的设计速度是对车辆限制的最大行驶速度。（） 答案：错 12. 某二级公路设计速度V=80km/h，缓和曲线最小长度为Ls min=70m ，则不论平曲线半径的大小，缓和曲线长度均可取70m。（） 答案：错 13. 越岭线纸上定线中，修正导向线是一条具有理想纵坡，不填不挖的折线。（） 答案：错 14. 车速愈大，横向力系数愈大，则汽车在弯道行驶时的稳定性愈差。（） 答案：对 15. 横净距是指视距线至内车道路中心线的法向距离。（）
1、道路勘测设计的依据:1、设计车辆； 2、设计车速； 3、交通量； 4、通行能力 2、道路建筑界限（净空）：1、净高（道路在横断面范围内保证安全通行所必须的满足的竖向高度）；2、净宽（道路在横断面范围内保证安全通行所必须的满足的横向宽度）。 3、汽车行驶的纵向稳定性：１、纵向倾覆；２、纵向滑移；３、纵向稳定性的保证（汽车在坡道上行驶时，在发生纵向倾覆之前，首先发生纵向滑移现象。为保证汽车行驶的纵向稳定性，道路设计应满足不产生纵向滑移为条件。） 4、汽车行驶的横向稳定性：１、汽车在曲线行驶所产生的横向力（u横向力系数，ih横向超高坡度）２、横向倾覆条件分析（汽车在具有超高的平曲线上行驶时，由于横向力的作用，可能使汽车绕外侧车轮触地点产生向外横向倾覆的危险。为使汽车不产生倾覆，必须使倾覆力矩小于或等于稳定力矩。）３、横向滑移条件分析（汽车在平曲线上行驶时，因横向力的存在，可能使汽车沿横向力的方向产生横向滑移。为使汽车不产生横向滑移，必须使横向力小于或等于轮胎和路面之间的横向附着力。）４、横向稳定性的保证（汽车在平曲线上行驶时的横向稳定性主要取决于横向力系数的大小。汽车在平曲线上行驶时，在发生横向倾覆之前先产生横向滑移现象。） 5、汽车行驶的纵横组合向稳定性：汽车行驶在具有一定纵坡的小半径平曲线上时，较直线上增加了一项弯道阻力。对上坡的汽车耗费的功率增加，使行车速度降低。对下坡的汽车有沿纵横组合的合成坡度方向倾斜、滑移和装载偏重的可能。 6、平面线形三要素：直线，圆曲线，缓和曲线 7、直线(tangent)的特点：（1）路线短捷、行车方向明确、视距良好、行车快速、驾驶操作简单。（2）线形简单，容易测设。（3）直线路段能提供较好的超车条件（所以双车道的公路间隔适当处要设置一定长度的直线）。（4）从行车的安全和线形美观来看：过长的直线，线形呆板，行车单调，易疲劳；也易发生超车和超速行驶，行车时司机难以估计车间距离；在直线上夜间对向行车易产生眩光。（5）只能满足两个控制点的要求，难与地形及周围环境相协调。 8、圆曲线线形特征：（1）曲线上任意一点的曲率半径R=常数，故测设比缓和曲线简便。（2）汽车在圆曲线上的行驶要受到离心力；在平曲线上行驶时要多占路面宽。（3）视距条件差，容易发生交通事故。（4）较大半径的长缓圆曲线具有线形美观、顺适、行车舒适等特点。故常采用。 9、圆曲线半径的确定：（1）一般情况下宜采用极限最小半径的4～8倍或超高为2～4％的圆曲线半径；（2）地形条件受限制时，应采用大于或接近于一般最小半径的圆曲线半径；（3）地形条件特别困难不得已时，方可采用极限最小半径；（4）应同前后线形要素相协调，使之构成连续、均衡的曲线线形；（5）应同纵面线形相配合，应避免小半径曲线与陡坡相重叠；（6）每个弯道半径值的确定，应根据实地的地形、地物、地质、人工构造物及其它条件的要求，用外距、切线长、曲线长、曲线上任意点线位、合成纵坡等控制条件反算，并结合标准综合确定。
《道路勘测设计》 一、单项选择题 1.通常为一般公路所采用的测设程序是（ B ）。 A.一阶段测设 B.二阶段测设 C.三阶段测设 D.四阶段测设 2.空气阻力大小的主要影响因素是 （ D ）。 A.汽车质量 B.道路质量 C.轮胎与路面的附着条件 D.汽车车速 3.根据设计规范的规定，不需设置缓和曲线时，其圆曲线半径应大于等于 （ C ）。 A.极限最小半径 B.一般最小半径 C.不设超高的最小半径 D.临界半径 4.不属于纵断面设计的控制指标是 （ D ）。 A.最大纵坡 B.平均纵坡 C.最短坡长 D.坡度角 5.设相邻两桩号的横断面面积分别为A1和A2，该两桩号间距为L ，则用于计算土石方体积V 的平均断面法公式为 （ D ）。 A.V=（A1+A2）L B.V=2（A1+A2）L C.V=（A1-A2）L D.V=（A1+A2）L/2 6.选线的第一步工作是（ C ）。 A.进行路线平、纵、横综合设计 B.确定所有细部控制点 C.解决路线的基本走 D.逐段解决局部路线方案 7.现场定线时，放坡的仪具可采用 ( B )。 A.水准仪 B.手水准 C.罗盘仪 D.求积仪 8.某断链桩 K2+100=K2+150，则路线 ( B )。 A.长链50米 B.短链50米 C.长链25米 D.短链25米 9.某级公路平曲线半径R ＝60m ，s l ＝35m ，采用第2类加宽，最大加宽W ＝1.5m ，加宽过渡方式按直线比例，缓和曲线上距ZH 点10m 处加宽值为（ C ）。 A.0.15m B.0.23m C.0.43m D.0.86m 10.测角组作分角桩的目的是（ A ）。 A.便于中桩组敷设平曲线中点桩 B.便于测角组提高精度 C.便于施工单位放线 D.便于选择半径 11.初步设计时，应编制（ D ）。 A.决算 B.预算 C.修正概算 D.概算 12.道路阻力包括（ A ）。 A.滚动阻力和坡度阻力 B.惯性阻力和坡度阻力 C.滚动阻力和空气阻力 D.惯性阻力和空气阻力 13.某平曲线HZ 桩号为K2+500，其中切线长与平曲线长分别为100m 与195m ，则JD 桩号为（ B ）。 A.K2+400 B.K2+405 C.K2+395 D.K2+500 14.确定路线最小纵坡的依据是 （ D ）。 A.汽车动力性能 B.公路等级 C.自然因素 D.排水要求 15.中间带的组成包括一条中央分隔带和（ B ）。 A.2条左侧路缘带 B.2条右侧路缘带 C.1条左侧分车带 D.1条右侧分车带 16.展线是为了 （ A ）。 A.克服高差 B.绕避地物障碍 C.放坡 D.跨河 17.实地放线的时间阶段是 （ C ）。 A.竣工阶段 B.施工阶段 C.勘测设计阶段 D.养护阶段 18.某断链桩 K2+150= K2+100，则路线 ( A )。 A.长链50米 B.短链50米 C.长链25米 D.短链25米。 19.某平曲线的半径R=200m ，转角?=50α，缓和曲线m l S 50=, 则其回旋曲线参为 ( B )。 A.10m B.100m C.250m D.300m 20.各级公路的最小合成坡度不宜小于（ B ）。 A.0.3% B.0.5% C.0.7% D.0.9%
第1章绪论 1.现代交通运输系统由铁路、道路、水运、航空及管道五种运输方式组成。 2.我国将用30年时间，形成8.5万公里国家高速公路网。高速公路网由7条首都放射线、9条南北纵向线和18条东西横向线组成，简称为“7918网”，将把我国人口超过20万的城市全部用高速公路连接起来，覆盖10 亿人口。 3.公路按功能划分为：干线公路、集散公路、地方公路。 4.公路按行政管理属性划分为：国道、省道、县道和乡道。 5.公路分级（五个等级）：高速公路、一级公路、二级公路、三级公路和四级 公路。 6.全部控制出入的高速公路应符合的条件：必须具有四条或四条以上的车道， 必须设置中间带，必须设置禁入栅栏，必须设置立体交叉。 7.城市道路分类：快速路、主干路、次干路、支路。 8.除快速路外，各类道路划分为Ⅰ、Ⅱ、Ⅲ级。大城市应采用各类道路中的Ⅰ 级 标准；中等城市应采用Ⅱ级标准；小城市应采用Ⅲ级标准。 9.城市道路设计交通量达到饱和状态时的设计年限，根据规定：快速路、主干 路为20年：次干路为15年；支干路为10~15年。 10.作为道路设计依据的车辆可分为四类：小客车、载重汽车、鞍式列车、铰接车。 11.设计速度（又指计算行车速度）：指当气候条件良好、交通密度小、汽车运行只受道路本身条件（几何要素、路面、附属设施等）的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。 12.运行速度：是指中等技术水平的驾驶员在良好的气候条件、实际道路状况和交通条件下所能保持的安全速度。 13.设计交通量：指拟建道路到预测年限时所能达到的年平均日交通量。 14.设计小时交通量的合理取值范围应在第20~40位以内，宜采用第30位小时交通量作为设计的依据。 15.各级公路车辆折算系数：小客车1.0 中型车1.5大型车2.0 拖挂车3.0 16.道路红线：指城市道路用地和城市建筑用地分界控制线。 17.道路建筑限界：又称净空，由净高和净宽两部分组成。它是为保证车辆和行人的正常通行与安全，规定在道路的一定高度和宽度范围内不允许有任何设施及障碍物侵入的空间范围。净高即净空高度，是指道路在横断面范围内保证安全通行所必须满足的竖向高度。净宽是指道路在横断面范围内保证安全通行所必须满足的横向宽度。 18.道路勘测设计阶段 （1）一阶段设计：即一阶段施工图设计，适用于技术简单、方案明确地小型建设项目。 （2）两阶段设计：即初步设计和施工图设计，适用于一般建设项目。 （3）三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥、互通式立体交叉或隧道等。 第二章平面设计 1
1.设计速度与运行速度的区别：设计速度起决定道路几何形状的基本依据的作用；而运行速度则是针对设计速度的不足，避免产生速度突变，保证汽车行驶的连续性而引入的，主要用于根据设计速度初定道路线形，通过测算模型计算路段运行速度，用速度差控制标准检查和修正线形，以修正后的运行速度为依据确定线路其他设计指标。两者区别：设计速度是一个固定值，是控制极限指标，而运行速度是根据设计速度所得线形通过测算模型计算所得，用于控制非极限指标 2.交通量、通行能力及服务水平三者的关系： 交通量是指单位时间内通过道路某一断面的车辆数。 通行能力是指在一定的道路、环境和交通条件下，单位时间内道路某个断面上所能通过的最大车辆数，是特定条件下道路能承担车辆数的极限值。 服务水平时车辆在道路上运行过程中驾驶员和乘客所感受的质量量度。 3.城市道路网的结构形式及其特点和适用性：四种基本形式：方格网式、环形放射式、自由式和混合式。 方格网式：每隔一定间距设置接近平行的干道，在干道之间再布设次要道路，形成方格棋盘状道路网。特点是街坊整齐，有利于建筑布置和方向识别；简单交叉，多为十字形，个别为T形，交通组织简单便利；交通分散，不会造成市中心的交通压力过重；车流重新分配灵活性大，车辆绕行方便；但对角线方向交通不便，非直线系数高达1.2~1.41。适用于地形平坦的中、小城市或大城市的局部区域。 环形放射式：是由放射式道路和环状道路组成的道路网。特点是能使市中心区与郊区、外围相邻各区间交通联系方便；道路有直有曲，易与地形相适应；非直线系数小，一般在1.1左右；但市中心地区交通压力大，交通灵活性不如方格网式好，小范围使用会出现不规则街坊。适用于大城市或特大城市的干道系统。 自由式：道路弯曲自然、无一定规则几何形状的道路网。特点是能充分利用地形使线形自然顺适、工程造价降低，但因路线曲折而使非直线系数大、不规则街坊多、建筑用地分散。适用于地形起伏较大的中小城市或大城市的局部区域。 混合式：是结合城市用地条件，采用前三种形式组合而成的道路网。特点是能因地制宜，发扬前三种的优点，避免缺点，达到较好的效果。适用于大、中城市的道路系统。 4.道路红线及其规划内容：道路红线是指城市道路用地和城市建筑用地的分界控制线。规划内容：（1）确定道路红线宽度；（2）确定道路红线位置；（3）确定交叉口形式；（4）确定控制点坐标和高程。 5.道路设计阶段及各阶段的主要内容：三阶段设计即初步设计、技术设计和施工图设计。 初步设计：主要内容包括拟定修建原则、选定设计方案、计算工程数量和主要材料数量、提出施工方案、编制设计概算、提供文字说明及图表资料。 技术设计：主要内容包括通过科学试验、专题研究，加深勘探调查及分析比较，解决初步设计中未解决的问题，落实技术方案，计算工程数量，提出修正的施工方案，修正设计概算。施工图设计：主要内容包括对审定的修建原则、设计方案具体设计，确定各项工程数量，提出文字说明和图表资料以及施工组织计划，并编制施工图预算，满足施工需求。 6.汽车行驶轨迹特征：（1）轨迹是连续的；（2）轨迹的曲率是连续的；（3）轨迹的曲率变化率是连续的。 道路平面线形要素：直线、圆曲线和缓和曲线，称之为平面线形三要素。 7.公路的最小圆曲线半径，分别在何种情况下使用：（1）极限最小半径：在特殊困难条件下不得已才使用的，一般不轻易采用。（2）一般最小半径：在通常情况下推荐采用的最小半径。（3）不设超高的最小半径：当圆曲线半径较大时，离心力的影响较小，路面摩阻力课保证汽车有足够的稳定性，这时可不设超高，设置与直线段上相同的双向横坡路拱形式。
