超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响
到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做
出判断。一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经
到了，一般只能更换。
超声波加湿器电路图
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：&qH;P [ g-b8b$@!r#g)N
加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。因变压器过载能力强而被广泛机型采用。另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。 f |+|&u _ Y f
控制电路包括缺水检测、缺水指示和雾量调整电路。缺水检测有两种方式，一是干簧管配合漂浮磁
环检测方式，目前大多机型都采用此方式。如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。另一种是水面探针检测方式，如图五琦丽牌加湿器。加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。有的机型则没有缺水指示。 b o R L/s c o q$A'Z
雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。9? L;y5@7Z y,R q F W q 振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎是一样的，电路振荡频率约0.65MHZ。因换能器本身就是一个固有频率约1.7MHZ的晶振，它通过耦合
电容加跨接在振荡管基极和电源之间，振荡电路的6.5KHZ的振荡电压通过耦合电容加在换能器上。换能器受振荡电路激励后产生振荡，这个振荡信号又通过耦合电容反馈到振荡管基极，使振荡电路谐振在1.7MHZ，振荡幅度峰峰值达二百伏左右。强烈的超声波振荡电能经换能器转换成机械能将表面的水打成水雾，由送风电扇把水雾吹出从而使室内空气增加湿度。加湿器的风机有采用220V罩极式异步电机风扇，也有采用12V 仪表风扇。
加湿器的主要故障是不出雾或雾量小。开启电源开关不出雾，电源指示灯不亮，风机不转多属于电源故障，拆开机壳后先检查电源220V输入保险。此保险管熔断说明电路有短路性故障，如振荡功率管（BU406）击穿、整流二极管击穿、电源变压器初级绕组短路、开关电源开关管击穿等。如果开启电源开关后风机会转动，应检查振荡电路板上的二次电源保险是否开路（有机型使用0.5欧姆保险电阻），此保险管一般都加在38V整流后的电源地端。如果保险管已熔断多是振荡功率管击穿（也有瞬间电流过大烧坏保险管换上保险即可工作的）。振荡功率管击穿一般不会殃及其它元件，换上新管即可。BU406耐压400V，功率18W，换新管时要选择直流放大倍数大于50的同型号管子或耐压功率足够的其它NPN中功率管。在维修中也发现有的机型使用大功率管的，这样会更加耐用一些。N D&[ _ b9Z Y C.`
二次保险完好并且振荡管无损坏，就需通电进行电压检测。为免换能器脱水振荡发热烧裂，必需
先脱开换能器一条引线。换能器脱水工作轻则性能变差，重会损坏烧裂。振荡管不要脱开换能器金属框，以免失去散热片过热损坏。首先测量振荡管集电极对保险管（二次地）是否有50V左右的直流电压，有交流38V但没有此电压多是电路板有漏水腐蚀开路的地方。加湿器在水雾环境里工作，电路板遭腐蚀是常有的事。如果有50V电压，则需测量振荡管be结电压。用导线将缺水检测干簧管闭合或缺水探针与电源挂通，此时调整雾量电位器be结电压能在0.6V左右变化。没有此电压说明偏置电路开路，多是电路板上的可调电阻损坏开路或接触不良，此可调电阻的故障率很高。这里还要强调一点，就是振荡管be结击穿也会造成无偏置电压，所以确定振荡管良好是进行这一步检查的前提。
在检查并排除上述故障后，可用示波器观察振荡管发射极波形，应有0.65MHZ约20V的振荡波形。在观察过程中把换能器被脱开的引线接触一下原焊点，振荡波形立刻发生变化，频率将谐振在1.7MHZ。如果振荡频率无变化说明换能器失效，与换能器串联的47n耦合电容失效也会造成这种现象。失效的换能器一般表面金属膜已经开裂或剥落，还有的压电陶瓷片已经破碎。外型完好但确已失效的换能器也有。换能器背面有两根引线，外圈与表面一体常用黑线或黄线，要接与电源相连的一点，中心引线常用红线，接偶合电容一点。经上述检修后加水试机能看到换能器表面的水被激起水柱和雾化效果。
有雾但雾小，首先检查换能器是否干净，换能器在使用一段时间后表面会凝结一层水垢，需拆下换
能器进行清理。如清理后出雾仍然很小就是换能器性能不良，需更换换能器。如果手头没有配件，对采用变压器供电的机型可在整流桥后并联一个470Uf/63V的电解电容，以提高电源供电效率而增加雾量。
超声波加湿器电路图 超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。对此厂家也没能作出一个合适的解释，希望专家们多多指教。 超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。 振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。 超声波加湿器电路图 加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下： 加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。因变压器过载能力强而被广泛机型采用。另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。 f |+|&u _ Y f 控制电路包括缺水检测、缺水指示和雾量调整电路。缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。另一种是水面探针检测方式，如图五琦丽牌加湿器。加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。有的机型则没有缺水指示。b o R L/s c o q$A'Z 雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。9? L;y5@7Z y,R q F W q
多用途的超声波雾化器。该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。 一、电路工作原理 该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。雾化器工作电路由振荡器、换能器和水位控制电路等组成。 1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2 和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。压电陶瓷片TD 具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率而工作。 2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。若长期雾化，一旦液面降低而使雾化头的水位控制触针露出水面时，振荡器会自动停止工作，这也避免了雾化头因发热而损坏。 图1电路中的BG2、BG3管、触针A、B以及相关的电阻，共同组成水位控制电路。电路工作时，电源通过触针A、B和水溶液给BG3的射极提供电源。BG3管导通工作。
超声波加湿器雾化工作原理及特点 超声波雾化原理：利用压电陶瓷所固有超声波振荡特点，通过一定的振荡电路手段与压电陶瓷固有振荡频率产生共振，就能直接将与压电陶瓷接触的液体雾化成1--3μm的微小颗粒。 超声波加湿器其原理是，电路超声波振荡，传输到压电陶瓷振子表面，压电陶瓷振子会产生轴向机械共振变化，这种机械共振变化再传输到与其接触的液体，使液体表面产生隆起，并在隆起的周围发生空化作用，由这种空化作用产生的冲击波将以振子的振动频率不断反复，使液体表面产生有限振幅的表面张力波。这种张力波的波头飞散，使液体雾化，同时产生大量的负离子。 压电陶瓷粉料：压电陶瓷主要由锆钛酸铅(PZT)所组成, 在氧化锆(ZrO2)、氧化铅 (PbO)及氧化钛(TiO2)等的粉末原料中，按一定比例适当添加微量的添加物后，由多道加工程序完成陶瓷粉料制作，再利用油压机使之压缩成各种规格形状，成型后在1350 ℃ 左右温度下进行烧结，所得的成品，再以电镀的方法或者不锈钢贴片法完成电极极化工作后，就是压电陶瓷晶片成品。 雾化单元与雾化量：由于其单独成型的压电陶瓷振荡频率是固有的，因此，只能产生一个震荡冲击波。如果需要增加雾化量，只可采用多组并联同时工作的方法来实现。以现有技术考虑压电陶瓷寿命，每一单元振子功率为0.25W，雾化量为0.3L。由于液体溶液表面张力不同，各种液体的雾化量也不完全相同，相对液体表面张力越大，雾化量越小，反之则越大。液体内所含杂质不同，对设备的使用寿命、雾化效果、保养周期都有一定的影响，以水为例，当水中钙、镁、矽酸含量高时，各种加湿方法在一定程度上都会受到影响，影响加湿效率，甚至会造成设备损坏，再超声波加湿中，水中钙、镁、矽酸含量高时，会造成雾化
超声波雾化器 摘要 在日常生活中雾化器得到了广泛的应用，但是现有的雾化器都需要手工控制开启和关闭并且不具备对室内空气温湿度的监测，人们在使用过程中存在过度加湿和干烧的问题，不仅给室内空气舒适度造成负面影响并且还存在安全隐患。因此开发设计一种价格低廉、功耗低、具有自动控制功能的雾化器显得尤为必要。本设计采用智能控制，以AT80S51单片机为核心，外接辅助电路，通过实现加湿器的防干烧、声光报警、智能开启和关闭以及室内温湿度的显示功 能基本实现雾化器的智能化。 关键词：单片机；智能；雾化器；相对湿度；传感器；
目录 第1章绪论 (5) 1.1概况 (5) 1.2本文研究内容 (5) 第2章 CPU最小系统设计 (5) 2.1总体设计方案 (6) 2.2CPU的选择 (7) 2.3数据存储器扩展 (8) 2.4复位电路设计 (9) 2.5时钟电路设计 (10) 2.6CPU最小系统图 (11) 第3章输入输出接口电路设计 (11) 3.1传感器的选择 (11) 3.2检测接口电路设计 (12) 3.2.1 A/D转换器选择 (12) 3.2.2 模拟量检测接口电路图 (12) 3.3输出接口电路设计 (13) 3.4人机对话接口电路设计 (13) 第4章系统设计与分析 (15) 4.1系统原理图 (15)
4.2系统原理综述 (15) 文献 (17)
第1章绪论 1.1概况 用途功能：超声波加湿器是采用超声波高频振荡的原理，将水雾化为一至五微米的超微粒子，通过风动装置，将水雾扩散到空气中，从而达到均匀加湿空气的目的。 现状：现有生产五个系列的产品，其基本单元均为组合或者说集成式超声波雾化器，其整体还有电源系统、供水系统、水雾输送系统等，另根据不同的使用场所、不同形式、不同要求设计的不锈钢机体，组装为不同的超声波工业加湿设备。现有生产五个系列的产品，所具有的差别主要是在应用领域不同、控制方式不同、雾化量不同等几个方面。首先，应用领域五个系列多种领域；其次；每个领域有侧重不同的控制方式；第三，每个场所有不同的加湿量。 1.2本文研究内容 根据任务书内容进行描述（要完成的功能以及设计的内容）系统软件实现的功能： 1)通过LED显示温湿度值及水位； 2)比较监测到的水位，发现低水位时自动掉电并声光报警； 3)根据相对湿度值控制加湿器的开关。 本课题研究主要涉及以下方面： 1）通过对控制系统的功能及要求确定总体设计方案 2）系统硬件电路的设计与开发 3）系统软件程序的设计与调试 4）系统性能测试 本设计将采用智能控制，以AT80S51单片机为核心，外接辅助电路，通过实现加湿器的防干烧、声光报警、智能开启和关闭以及室内温湿度的显示功能基本实现加湿器的智能化。 第2章cpu最小系统设计 2.1 总体设计方案 根据任务书中的设计要求以及设计内容，画出总体方案框图，并简要说明各模块功能。
超声波加湿器电路图经典电路 设备维修 超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。对此厂家也没能作出一个合适的解释，希望专家们多多指教。 超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响 到别的振子正常使用。 振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做
出判断。一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经 到了，一般只能更换。 超声波加湿器电路图 加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：&qH;P [ g-b8b$@!r#g)N 加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。因变压器过载能力强而被广泛机型采用。另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。 f |+|&u _ Y f 控制电路包括缺水检测、缺水指示和雾量调整电路。缺水检测有两种方式，一是干簧管配合漂浮磁
各种加湿器工作原理、简介2014-12-08暖通南社 1、电极式加湿器
工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。 电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。将电极和三相电源接通之后，就有电流从水中通过。在这里水是电阻，因而能被加热蒸发成蒸汽。除三相电外，也有使用两根电极的单相电极式加湿器。 由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。所以，产生的蒸汽量多少可以用水位高低来调节。电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。
电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。 2、电热式加湿器 工作原理： 电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程： 1、产生蒸汽：通过电加热使水沸腾产生蒸汽。 2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。 3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。 这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。 电热式加湿器是用管状电热元件置于水盘中做成的。元件通电之后便能将水加热而产生蒸汽。补水靠浮球阀自动控制，以免发生断水空烧现象。此种电热式加湿器的加湿量大小取决于水温和水表面积。 3、干蒸汽加湿器
多用途超声波雾化器 时间:2006-08-15 来源: 作者: 点击：3178 字体大小:【大中小】这里介绍一种多用途的超声波雾化器。该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。 一、电路工作原理 该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。雾化器工作电路由振荡器、换能器和水位控制电路等组成。 1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2 和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。压电陶瓷片TD 具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率
而工作。 2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。若长期雾化，一旦液面降低而使雾化头的水位控制触针露出水面时，振荡器会自动停止工作，这也避免了雾化头因发热而损坏。 图1电路中的BG2、BG3管、触针A、B以及相关的电阻，共同组成水位控制电路。电路工作时，电源通过触针A、B和水溶液给BG3的射极提供电源。BG3管导通工作。BG2管起开关作用。当BG3工作时，BG2管也导通，电源通过BG3、BG2、R3、L3向BG1管提供偏置电流，使BG1管振荡工作。一旦液面降低、控制触针露出水面，电源到BG3管的通路被切断，BG3管截止，BG2开关也断开，此时BG1因无偏置电流而迅速停止振荡。调整电阻R3的阻值，可以直接改变BG1管的偏置电流，所以振荡器的调试十分简单和方便。电路中的D7是BG1管be结的保护二极管。 二、超声雾化器结构和使用方法 1．雾化器结构，该雾化器外形如图2所示。雾化头外壳是铜质材料的铸件，铜壳表面镀铬抛光，其外形尺寸为442mm×l5mm，铜壳内封装有换能器(镍或钛高频压电片)和功率管BG1，换能器紧贴BG1管以利工作时在溶液中散热。铸件铜壳是可拆卸的，只需旋转壳面上的定位口，即可更换压电片。此外两根水位控制触针紧固在铜壳内，并按一定距离排列再垂直伸出壳外一定高度，以便控制被雾化溶液的最低水位。 雾化器电源和工作电路都单独装在一个工程塑料壳内，当该装置的输入插入电源后，输出会通过导线给雾化头供电工作。据称该雾化器厂家，不仅提供雾化器成品，也提供全套散件出售。 2，使用方法，若将该雾化器用于室内加湿或消毒，可准备一个小塑料盆，盆内盛一定量的溶液，溶液量不宜太多(浅水为准)，仅比水位触针高出一定距离即可(溶液太深其雾化量相对减小)。再把雾化头平放、两根触针向上浸在溶液中，这时只需插上电源，溶液立刻开始雾化。若该雾化器用于盆景，可参照上述方法进行
大型高压微雾加湿器最显著优点就是加湿量大、加湿效率高、雾细、节能、卫生、可靠等，能够有效的加湿、降温、除尘、消除静电等功能。 型号：AHW系列类别：高压微雾加湿器--加湿系统品牌：百力拓强 主机尺寸：660*700*735 电压：380V 功率：2.5KW 高压微雾加湿器系统说明： 高压微雾加湿设备是特别针对大型车间在投资传统加湿设备,面临的投资大、运行成本高、维护工作量大等问题，引进国际先进技术，经过科学的改进而研制生产的，在系统的稳定性和降低能耗方面取得了突破性进展，并成功的进行了多个系统集成，输入电源检测保护系统、恒压供水系统、断水保护系统、湿度自动控制系统、电机保护系统、自动供水、排水系统、自动卸压系统、液压油更换系统等。使系统整体更可靠，更安全。特别适合于纺织、卷烟、电子、工业除尘、酿造、印刷等产业的大空间整体或局部加湿，以及空调段加湿。 高压微雾加湿器工作原理： 高压微雾加湿器是我公司引进国外先进的技术，结合我国国情开发、研制和生产的具有高科技含量的加湿系统，它利用柱塞泵将经过超强过滤器净化处理过的水加压至30-70kg/cm2，通过高压管路将加压的水输送到“超微细”喷嘴雾化，并高速旋转,以1～15μm的超微雾粒子喷射到整个空间，超微雾粒子在空气中吸收热量，汽化、蒸发，空间湿度增大，空气的温度降低。 室内直接加湿：
水源最好是纯水或者软化水(可避免粉尘污染环境)，经泵站单元以高压送至雾化喷咀阵列，喷咀安装在室内，喷出的细雾在室内空气中的气化效率取决于室内的温度湿度和风速。控制单元通过湿度传感器测量出相对湿度从而调节喷雾压力和流量如需要也可以用电磁阀来调整雾化喷咀阵列。特别适用于烟厂的大范围加湿；纺织厂高粉尘度条件下加湿；汽车涂装线大空间条件下加湿；大型电子厂房的大空间加湿；发电厂厂房内的加湿；焊接车间内的加湿；炼钢厂厂房内的加湿；酿造行业高温高湿环境条件的加湿和降温；冷库气调库内的加湿。
超声波加湿器工作原理：超声波加湿器是采 加湿器/氧吧/小家电/空气超声波加湿器工作原理：超声波加湿器是采 主要规格 / 特殊功能: 超声波加湿器工作原理：超声波加湿器是采用超声波高频振荡的原理，将水雾化为一至五微米的超微粒子，通过风动装置，将水雾扩散到空气中，从而达到均匀加湿空气的目的。其特点是，加湿强度大，加湿均匀，加湿效率高；节能、省电；超长使用寿命；湿度自动平衡，无水自动保护；兼具医疗雾化、冷敷浴面、清洗首饰等功能。加湿器主要的作用是维持室内空气湿度，如果室内的环境湿度在百分之五十以上时，感冒病毒的成活率极低。 加湿器利用多种方式将水雾化，使居室保持较高的湿度，并产生一定数量的天然负氧离子，可治疗和缓解流感、高血压、气管炎等疾病，并对神经系统、心血管系统和人体的新陈代谢起到一定保护作用。超声波加湿器的用途：水箱中加入食醋,可预防感冒水箱中加消毒药水,为室内清洁消毒水箱中加消炎药接管治疗呼吸道疾病水箱中加入庆大霉素可治疗呼吸道发炎可作为医疗雾化器使用,为咽炎患者带来福音治疗干眼病,医生让母亲用加湿器熏眼睛效果很好水箱中滴入一二滴熏衣草精油提高睡眠质量水箱中加入薄荷精油或花露水有效缓解幼儿鼻塞在水箱中放入板兰根可预防感冒将抗病毒口服液或双黄莲口服液加入水箱中能有效预防流感把口鼻对着加湿器的雾气深呼吸,改善鼻塞口干症状朝向加湿器的出气口对皮肤有镇静补水的功效水箱中加入少许香水玫瑰精油可以香熏敷面膜的时候配上加湿器会吸收更好让加湿器蒸汽轻轻喷在脸上补充水分再擦护肤品家庭用美容器美容效果更好化完彩妆让水雾在脸上喷两下既保湿又定妆给头发喷雾加湿后再打定型水又蓬松又方便加湿器中加少量桔子皮可以为室内加香居室加湿让木质器具不变形，新装修后的房屋，将醋加入加湿器可减轻装修的气味。干燥季节装修时，房内放置加湿器，可防止刚刷的墙面开裂。将敌敌畏稀释加入加湿器,工作一小时后可消灭蟑螂加湿器有清洁首饰的功能烫伤可以用加湿器的喷雾喷，降温止痛。在水箱里放一块海绵或绵制的口罩,可以不产生白色粉尘，在水箱中加入几滴食醋,有效减少水箱中沉积的水碱待熨衣服放在加湿器喷雾口，更方便熨烫。花店用加湿器保鲜；水果店也可用加湿器来保鲜。对电脑屏幕喷雾清除辐射和静电灰尘在水箱中可以放珊瑚、水草之类,可变为观赏的一景切洋葱时,在旁边开加湿器,可避免流眼泪。用加湿器吹信封上的邮票可以保证票面完整可当喷水壶湿润花叶天气干燥,绘图机罢工.我放了一台加湿器,机器好多了. 罐子里的食糖久了不容易拿出来可以用加湿器雾化变软后拿出 超声波加湿器的工作要原理及保养和维护： 1）超声波加湿器是目前市场上的主导产品，具有耗电省，噪音低，加湿明显及产生负氧离子的特点。是世界上一种较为成熟的技术。 工作原理：是利用换能器（也叫震荡片）将电能转化成机械能，产生170 万次/ 秒的高频震荡，将水雾化成≤ 5 μ m 的超微粒子，在通过风动装置扩散到空气当中以增加环境湿度。2)超声波加湿器的保养和维护：北方地区水质较硬，使用一定时间后，换能器、水箱及水槽内会结有水垢，建议每周用专用清洗剂清洗水垢。若条件允许，可使用软化水，如白开水。将清洗
超声波加湿器为空气增加湿度，其工作是靠加湿器中的“超声波换能器”器件。该器件是一种“压电陶瓷晶体”，类似压电蜂鸣器中的压电陶瓷片，只是其固有频率比蜂鸣器要高得多，在超声频以上。 当有超声频以上的高频电压加到“换能器”两端时，因“压电效应”，由电振荡变换为机械振荡，其金属片的一端（与水池接触的那一端）将产生超声波，作用于水中，“换能器”附近的水在超声波的作用下沸腾，并在风扇的作用下，通过水箱上的蒸发口，将雾汽吹到空气中，为空气加湿。 那么，加在“换能器”两端的高频电压又是如何产生的呢？上图是北京产亚都YC—D22型超声波加湿器电路（按照实物绘出）。 该电路类似于电视机的行振荡与行扫描电路，只是电视机的行振荡是独立设置的，而加湿器的振荡是靠电路的正反馈形成的。振荡管BU406如同电视机的行管，D5等同于电视机的阻尼二极管．C2、C4、C5（及换能器）为逆程电容．L2等同于电视机的行输出变压器初级线圈。 高频振荡的形成见右图所示的交流等效图。振荡管BU406因电源供电正常、偏置齐全，将导通，有交流电流IC产生，致使L2产生上负下正的自感电势。正反馈电容C3，形成正反馈电压给BU406的b极，使UB406通导加剧，直至饱和。L2在此刻储能，磁芯“吸”足磁能很快达到“磁饱和”。L2磁饱和后，两端自感电势极性反转，变为上正下负，C2也将其正反馈至BU406的b 极，使其迅速截止，L2上的上正下负的自感电势对C2、C4、c5及换能器充电，当电容充到最大值时，L2恰好“泄” 磁完毕，且成为充电后电容器的放电路径，并使L2产生上负下正的自感电势。因此时BU406还处在截止状态，所以，自感电势便通过D5阻尼二极管将磁能回归于电源，一个振荡周期就完成了。
医用超声雾化器工作原理与检修 医用超声雾化器适用于治疗老慢支、支气管扩张、哮喘、咽喉炎、鼻炎、肺部感染等各种呼吸道疾病及家庭保健。超声雾化器由雾化器外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。其外壳多数是用塑料制成，在雾化出口设有风量调节，而板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等。 一、工作原理 雾化器是通过换能器（压电晶片，简称晶片）藕合产生高频振荡．并由晶片产生1.7MHz超声波。超生波振荡输出电路大部分采用单管式输出，有的采用双管式输出。超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾l粒(0.5~10μm)o使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输送给患者吸人治疗。该雾化器具有治疗时间控制(0-60分钟），雾量人工调节，还增设了晶片保护装置，即在水槽水位过低时，能瞬间切断电源。消耗功率不大于60W。 1.JWC-2彩云牌超声波雾化器（电路如图1所示）。
接通电源，启动定时开关DS,风机M启动旋转。市电220V经变压器B降压至48V．通过桥式整流和滤波后给整个电路供电，电源指示灯即发光二极管D1亮，当水槽内的水达到水位线时(K闭合），振荡电路工作。雾量调节由电位器W1控制，当雾化输出正常时输出指示灯即发光二极管D2亮。在振荡电路里一般都设有水位限制感应开关防止无水或水少导致过而烧坏品片。水位控制开关K由带磁环浮子和千簧管组成，通过水槽中浮子的移动，控制干簧管的吸合。在加雾化器水槽中加人一定的水后，带动浮子上升，水位控制开关K闭合。由晶片JR,电容C3,C4,C5和三极管BGI构成电容三点式超声波振荡电路。晶片JR是一高频陶瓷压电振子，是电路中的自激元件，又是电路负载。C1,C2,C6为滤波电容。调节W1的阻值可改变BGI的基极电压，基极电压上升，振幅度加大，雾量增大；反之，基极电压减小，雾量减小。D3为续流二极管，用于保护三极管BG1，防止断电时产生反向电势击穿BG1。 2.CWS-D型超声雾化器（电路如图2所示）。 其中水位控制开关是由三极管BG2,BG3等组成电子开关。当水才曹加人一定水量时（水与A点接触），A、B点之间电阻R水阻值较小，使三极管BG3、BG2导通，使发光二极管D7水位灯亮；三极管BG1起振。调节W1可以改变雾星的大小间电阻R水阻值较小，使三极管BG3、BG2导通，使发光二极管D7水位灯亮；三极管BG1起振。调节W1可当水位下降一定程度时（水位脱离A 点）A,B点之间电阻R水阻值增大，使三极管BG3、BG2截止，发光二极管D7水位灯熄灭；BG1停振。
超声波微型雾化器电路图 该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。 超声波微型雾化器电路 一、电路工作原理： 该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。雾化器工作电路由振荡器、换能器和水位控制
电路等组成。 1、振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。压电陶瓷片TD 具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率而工作。 2、水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。若长期雾化，一旦液面降低而使雾化头的水位控制触针露出水面时，振荡器会自动停止工作，这也避免了雾化头因发热而损坏。 图1电路中的BG2、BG3管、触针A、B以及相关的电阻，共同组成水位控制电路。电路工作时，电源通过触针A、B和水溶液给BG3的射极提供电源。BG3管导通工作。BG2管起开关作用。当BG3工作时，BG2管也导通，电源通过BG3、BG2、R3、L3向BG1 管提供偏置电流，使BG1管振荡工作。一旦液面降低、控制触针露出水面，电源到BG3 管的通路被切断，BG3管截止，BG2开关也断开，此时BG1因无偏置电流而迅速停止振荡。调整电阻R3的阻值，可以直接改变BG1管的偏置电流，所以振荡器的调试十分简单和方便。电路中的D7是BG1管be结的保护二极管。 二、超声雾化器结构和使用方法： 1、雾化器结构，该雾化器外形如图2所示。雾化头外壳是铜质材料的铸件，铜壳表面镀铬抛光，其外形尺寸为442mm×l5mm，铜壳内封装有换能器(镍或钛高频压电片)和功率管BG1，换能器紧贴BG1管以利工作时在溶液中散热。铸件铜壳是可拆卸的，只需旋转壳面上的定位口，即可更换压电片。此外两根水位控制触针紧固在铜壳内，并按一定距离排列再垂直伸出壳外一定高度，以便控制被雾化溶液的最低水位。 雾化器电源和工作电路都单独装在一个工程塑料壳内，当该装置的输入插入电源后，输
摘要：超声波加湿器是我国秋冬季工业生产和家居使用率最高的电器，能调节室内空气，增加湿度，消除静电，消毒除尘，防病健身，滋润皮肤。产品说明书中一般都不带维修电路图，现在着重介绍超声波加湿器电路和维修，供参考。 一、电路和工作原理 整机电路如图1 所示，主要有电源和超声波振荡两部分电路组成。电源由 AC220V 市电通过以场效应管(4N60B) 作振荡的开关稳压电源，输出38V 和12V 两路。其中38V 供超声波振荡电路；12V 供直流电机FA( 风扇) 。图中VR2(5.1k Ω ) 为调节雾化加湿程度控制器，LED1( 红色) 为缺水指示灯( 该家电应注意随时加水) ，LED2 为( 绿色) 加湿指示灯。 该加湿器常见故障是不能加湿，风扇不转，但不能加湿的LED2 绿色指示灯并未亮。 此故障常见为电源供电部分发生故障较多，如Fu(1.6A) 保险管熔断，若管内有严重发黑的痕迹，必有击穿短路现象，要仔细检查D1 ～D4 ，C1 ， ZD9 ，Q3 和IC1 、IC2 、D12 、D13 等相关元件。只有检查出故障原因后才能更换上同规格1.6A 保险管通电。其次是超声波振荡Q2(BU406) 换能器件DT 、VT 干簧管、C3 、C4 、C5 等主要元件损坏或性能不良，导致超声波形成电路不能正常工作。另外．虽然缺水指示灯LED1 未亮。但因盛水不足或电路Q1 损坏，电路自动保护，加湿器也不工作。 风扇FA 不能启动。先查供电CT ∥2T5 接插件及12V 电压是否正常，如没有12V 电压，再查D13 、C4 是否击穿。电机本身是否烧坏或其内部有无阻塞现象，可以更换电机或清洗加油。 加湿器使用功效降低。主要是雾化湿气很弱。调节VR2 到最大也不见效，这除了供电不足，超声波振荡电路性能变劣，换能器件DT 性能不良外，还有使用中未及时清除盛水池内水垢及加水水质差等。若有污垢会降低DT 换能作用。加湿器功能下降。 二、维修实例 [ 例1] 使用一年后，功效逐步降低，雾气变弱。 经调节VR2 至最大范围内也无效，更换Q2 ，BU406 也无明显变化，进一步检查电路元件也无明显异常，但发现盛水池内比较脏。换能器件表面及水池底部池壁上都积了一层白色水垢，用洗洁精擦拭多遍将污物彻底清除后安装好再通电，果然有明显效果。 [ 例2] 不能加湿，通电后无显示，风扇不转。 首先检查电源部分，发现又是保险管烧断，但管并不发黑，无明显痕迹。采用电源脱离的方式，接入自备假负载单独检测，并换上一只1.5A 的保险管试通电，
超声雾化器原理与常见故障分析检修实例（可供超声波加湿器的检修参考） 随着医疗科技迅速发展，人们生活水平的提高，对生存质量特别重视，超声雾化器（简称雾化器①）也进入千家万户。下面将常见雾化器原理与检修实例提供给同行参考。 雾化器结构比较简单，它是由雾化器外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等（雾化器外形见图1）。 一、工作原理 雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。在振荡电路中大部分采用单管式输出，有的采用双管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药
杯里的水溶性药物，雾化成微细的雾粒（0. 5-10μm）。使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输运到患者作为吸入治疗。该雾化器具有治疗时间控制（0-60分钟），雾量人工调节，还增设了晶片保护装置，即在水槽水位过低时，能瞬间切断电源。消耗功率不大于60 W。 以JWC-2彩云牌超声波雾化器为例（图2）： 接通电源，启动定时开关DS，风机M启动旋转。市电220V经变压器B降压至48V，通过桥式整流和滤波供给整个电路，电源指示灯即发光二极管D1亮，当水槽内的水达到水位线时（K闭合），振荡电路工作。雾量调节由电位器W1控制，当雾化输出正常时输出指示灯即发光二极管D2亮。在振荡电路里一般都设有水位限制感应开关，以防止无水或水少过热工作，而烧坏晶片。 水位控制开关K由带磁环浮子和干簧管组成，通过水槽中浮子的移动，控制干簧管的吸合。在加雾化器水槽中加入一定的水后，
加湿器的工作原理 目前家用加湿器市场的产品主要分为超声波型加湿器、直接蒸发型加湿器和热蒸发型加湿器三类： 超声波技术是世界上一种比较成熟的技术，已被广泛应用在各种领域。超声波加湿器采用超声波高频震荡，将水雾化为1-5微米的超微粒子，通过风动装置，将水雾扩散到空气中，使空气湿润并伴生丰富的负氧离子，能清新空气，增进健康，一改冬季暖气的燥热，营造舒适的生活环境。据专家介绍，超声波加湿器的优点是，加湿强度大，加湿均匀，加湿效率高；节能、省电，耗电仅为电热加湿器的1／10至1／15；使用寿命长，湿度自动平衡，无水自动保护；兼具医疗雾化、冷敷浴面、清洗首饰等功能。缺点是对水质有一定的要求。 直接蒸发型加湿器也通常被称为纯净型加湿器。纯净加湿技术则是加湿领域刚刚采用的新技术，纯净加湿器通过分子筛蒸发技术，除去水中的钙镁离子，彻底解决“白粉”问题。通过水幕洗涤空气，将空气加湿的同时，净化空气，再经风动装置将湿润洁净的空气送到室内，从而提高环境湿度。同时新的加湿器也不受水质限制；过滤蒸发器采用进口单一纤维制造，能够过滤空气和杀灭细菌，使加湿更加纯净；具有空气循环系统，在加湿的同时，以净水洗涤空气，有效祛除空气中的污染，净化空气，促进室内空气循环，更大程度地保证了人体健康。 热蒸发型加湿器也叫电加热式加湿器。其工作原理是将水在加热体中加热到100度,产生蒸气,用电机将蒸气送出。所以电加热式加湿器是技术最简单的加湿方式，缺点是能耗较大，不能干烧，安全系数较低、加热器上容易结垢。市场前景不容乐观。 以上三者相比较，电加热加湿器在使用中没有“白粉”现象，噪声低，但耗电大，加湿器上容易结垢；纯净型加湿器无“白粉”现象也不结垢，功率小，具有空气循环系统，能够过滤空气且杀灭细菌；超声波加湿器加湿强度大且均匀，耗电量小，使用寿命长，兼具医疗雾化、冷敷浴面、清洗首饰等功能，但对水质有一定要求，使用中会有轻微“白粉”现象。所以，超声波加湿器和纯净型加湿器还是建议的首选产品。 有效杀灭空气中的自然菌（细菌、霉菌、病毒） 采用HEPA 高效过滤材料，净化粒径小至0.3微米的可吸入颗粒物 高效催化活性炭有效吸附分解烟雾、氨气等有害气体，去除异味 360度进出风，净化无死角 释放负离子，使空气清新怡人 释放淡雅清香
超声波加湿器原理及电路图 超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。 振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。 加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。 本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。因变压器过载能力强而被广泛机型采用。另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌 CJ-380D。控制电路包括缺水检测、缺水指示和雾量调整电路。缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。另一种是水面探针检测方式，如图五琦丽牌加湿器。加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。有的机型则没有缺水指示。 雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调
超声波雾化器原理简介 A.超声波雾化器原理简介 超声波雾化器利用电子高频震荡（振荡频率为1.7MHz 或2.4MHz，超过人的听觉范围，该电子振荡对人体及动物绝无伤害），通过陶瓷雾化片的高频谐振，将液态水分子结构打散而产生自然飘逸的水雾，不需加热或添加任何化学试剂。与加热雾化方式比较，能源节省了90%。另外在雾化过程中将释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到淨化，减少疾病的发生。 B.超声波雾化器分类和用途 本公司的系列雾化器采用高效集成电路，超小型一体化的独特结构设计，重要部件采用进口元件，并选用高品质的雾化片。凭借产品多方面的优越性能、多年的生产经验和优质的个性化服务，我们生产的雾化器已为许多日本、美国和国内企业的加湿器、熏香器、美容机、消毒机、浴缸造雾机、盆景、工艺品等提供优质的配套服务，并赢得客户的广泛赞誉。 本公司雾化器系列产品品种齐全，从单喷头到多喷头、从简单投入式到多种法兰安装结构式、从水的雾化器到耐二氧化氯等强氧化剂的雾化器，从锌合金外壳到黄铜和不锈钢外壳，同时我们的专业技术人员会根据您的各种不同要求和使用条件，协助您选择雾化器产品型号，合理
调整雾化器的参数和工艺，或设计新型雾化器，若有需要，我们还可为您完成整机的结构设计和控制部分研制。 C.使用说明和注意事项 在正确的使用情况下，雾化片的使用寿命约3000小时，且极易更换。其使用寿命还与水的质量有关，如果雾化片上沉积了水垢，请用柔布清洗。根据不同的的水质和使用目的，可以选用不同的雾化片，如水质较硬的地区选用覆不锈钢的雾化片，要求耐酸的使用环境选用玻璃釉面的雾化片。雾化器具有断水自动保护功能，当水位低于水位开关时，雾化器会自动停止工作。雾化器工作时，请勿把手置于雾化片上方，因高频震荡，手会有刺痛的感觉，但这不是电的冲击或漏电。 雾化器的正确使用步骤为：将雾化器放入装了水的容器内→雾化器的电源连接线接入变压器→再将变压器的插头接入电源即可。 特别提醒：不要在雾化片表面没水时，将雾化器接入电源，因为电路启动的脉冲电流在雾化片没有水的状态下会少坏雾化片。

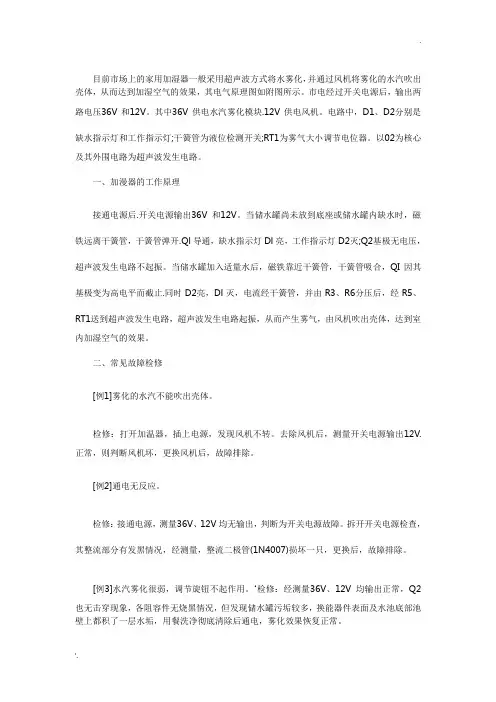

目前市场上的家用加湿器一般采用超声波方式将水雾化，并通过风机将雾化的水汽吹出壳体，从而达到加湿空气的效果，其电气原理图如附图所示。市电经过开关电源后，输出两 路电压36V和12V。其中36V供电水汽雾化模块.12V供电风机。电路中，D1、D2分别是缺水指示灯和工作指示灯;干簧管为液位检测开关;RT1为雾气大小调节电位器。以02为核心及其外围电路为超声波发生电路。 一、加漫器的工作原理 接通电源后.开关电源输出36V和12V。当储水罐尚未放到底座或储水罐内缺水时，磁铁远离干簧管，干簧管弹开.Ql导通，缺水指示灯Dl亮，工作指示灯D2灭;Q2基极无电压，超声波发生电路不起振。当储水罐加入适量水后，磁铁靠近干簧管，干簧管吸合，QI因其基极变为高电平而截止.同时D2亮，Dl灭，电流经干簧管，并由R3、R6分压后，经R5、 RT1送到超声波发生电路，超声波发生电路起振，从而产生雾气，由风机吹出壳体，达到室内加湿空气的效果。 二、常见故障检修 [例1]雾化的水汽不能吹出壳体。 检修：打开加温器，插上电源，发现风机不转。去除风机后，测量开关电源输出12V.正常，则判断风机坏，更换风机后，故障排除。 [例2]通电无反应。 检修：接通电源，测量36V、12V均无输出，判断为开关电源故障。拆开开关电源检查， 其整流部分有发黑情况，经测量，整流二极管(1N4007)损坏一只，更换后，故障排除。 [例3]水汽雾化很弱，调节旋钮不起作用。‘检修：经测量36V、12V均输出正常，Q2 也无击穿现象，各阻容件无烧黑情况，但发现储水罐污垢较多，换能器件表面及水池底部池壁上都积了一层水垢，用餐洗净彻底清除后通电，雾化效果恢复正常。
