绪论
1.1课程设计的目的及意义
1.1.1目的
科学家们将每秒钟振动的次数称为声音的频率，它的单位是赫兹。我们人类耳朵能听到的声波频率为20～20000Hz。当声波的振动频率大于20KHz或小于20Hz时，我们便听不见了。因此，我们把频率高于20000赫兹的声波称为“超声波”。通常用于医学诊断的超声波频率为1～5兆赫兹。
理论研究表明,在振幅相同的条件下,一个物体振动的能量与振动频率成正比,超声波在介质中传播时,介质质点振动的频率很高,因而能量很大.在我国北方干燥的冬季,如果把超声波通入水罐中,剧烈的振动会使罐中的水破碎成许多小雾滴,再用小风扇把雾滴吹入室内,就可以增加室内空气湿度.这就是超声波加湿器的原理.如咽喉炎、气管炎等疾病,很难利用血流使药物到达患病的部位.利用加湿器的原理,把药液雾化,让病人吸入,能够提高疗效.利用超声波巨大的能量还可以使人体内的结石做剧烈的受迫振动而破碎，从而减缓病痛，达到治愈的目的。超声波在医学方面应用非常广泛，像现在的彩超、B超、碎石（例如胆结石、肾结石、祛眼袋之类的）等。
1.1.2意义
超声效应已广泛用于实际，主要有如下几方面：
①超声检验
超声波的波长比一般声波要短，具有较好的方向性，而且能透过不透明物质，这一特性已被广泛用于超声波探伤、测厚、测距、遥控和超声成像技术。超声成像是利用超声波呈现不透明物内部形象的技术。把从换能器发出的超声波经声透镜聚焦在不透明试样上，从试样透出的超声波携带了被照部位的信息（如对声波的反射、吸收和散射的能力），经声透镜汇聚在压电接收器上，所得电信号输入放大器，利用扫描系统可把不透明试样的形象显示在荧光屏上。上述装置称为超声显微镜。超声成像技术已在医疗检查方面获得普遍应用，在微电子器件制造业中用来对大规模集成电路进行检查，在材料科学中用来显示合金中不同组分的区域和晶粒间界等。
②超声处理
利用超声的机械作用、空化作用、热效应和化学效应，可进行超声焊接、钻孔、固体的粉碎、乳化、脱气、除尘、去锅垢、清洗、灭菌、促进化学反应和进行生物学研究等，在工矿业、农业、医疗等各个部门获得了广泛应用。
③基础研究
超声波作用于介质后，在介质中产生声弛豫过程，声弛豫过程伴随着能量在分子各自电度间的输运过程，并在宏观上表现出对声波的吸收（见声波）。通过物质对超声的吸收规律可探索物质的特性和结
构，这方面的研究构成了分子声学这一声学分支。普通声波的波长远大于固体中的原子间距，在此条件下固体可当作连续介质。
1.2 超声波发射电路的设计思路
超声换能器及其发射电路是超声测距系统中的关键组成部分, 它决定了一个系统所能达到的最终指标，超声换能器一旦选定, 其性能参数如机械共振频率、声波辐射等效电阻等也已确定发射电路没汁的好坏将直接影响超声波的发射效率。超声检测中常用的发射电路可以分为三类,即单脉冲发射电路, 方波调制的脉冲波发射电路和连续波发射电路，这三类电路各有其特点,可根据应用场合选用。我们采用555定时器配以少量的电阻、电容等元件设计了一种超声波发射电路，它可以三类电路的方式工作。本电路具有通用性、实用性、电路结构简单、成本低等优点。
1.3课程设计的任务及要求
（1）了解超声波的特点；
（2）掌握超声波发射电路的设计、仿真与调试；
（3）掌握方案设计与论证；
（4）掌握用相关软件进行电路图设计、仿真，以及对仿真结果的分析、总结；
二、课程设计方案设计与选取
2.1 设计
超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。电容C3、C2平衡F3和F4的输出，使波形稳定。电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。电源用9V叠层电池。测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。发射超声波信号大于8m。
超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。T40-16
是反馈耦合元件，对于电路来说又是输出换能器。T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。电路工作电压9V，工作电流约25mA。发射超声波信号大于8m。电路不需调试即可工作。
超声波发射电路之三，发射电路原理框图如图所示，由触发脉冲产生的电路产生触发脉冲控制TR1开关管的通断，当TR1导通时，发射脉冲产生电路工作，产生的发生脉冲加到换能器上使其发射超声波；当TR1截止时，换能器停止发射。
2.2 选取
鉴于第三电路易于调节, 通过改变几个电阻和电容的值即可使发射电路工作于不同的状态本电路易于和不同的换能器进行匹配, 可适用于不同的应用场合。且具有成本低、可靠性高等优点, 是一种非常实用且通用的电路。而且前两个电路状态过于理想，在电路的选取上使用第三电路。
三、系统的硬件结构
3.1 触发脉冲产生电路
触发脉冲产生电路由两片定时器来实现。第一片555构成一占空比可调的多谐振荡器，用以产生主脉冲。第二片555构成一方波发生器，主空脉冲的周期决定了超声波重复发射的周期。主控脉冲接于第二片555的4端（内部复位端），这使得在主控脉冲的高电平时，方波发生器工作，产生方波脉冲：而主控脉冲为低电平时，方波发生器复位，其波形如图3所示。主控脉冲的频率为：f1=1.43/（R A+R B）C1 ,其高电平的宽度为：t PH =0.7R1C1。通过调节R2可以方便地改变t PH ，
从而改变触发脉冲的个数，进而控制发射脉冲的个数。R和R的阻值相等，故第二级555构成一方波发生器，其频率为f2=1.43/（R A+R B）（C+C），为使发射效率高，可适当地选取R5R6C2的值，使f2 值与发射换能器的共振频率相等，因对同一型号的不同换能器来说，其共振频率略有差异，故电路中设置了一个可变电容器C P ，用以微调方波频率，以获得最高的发射频率。

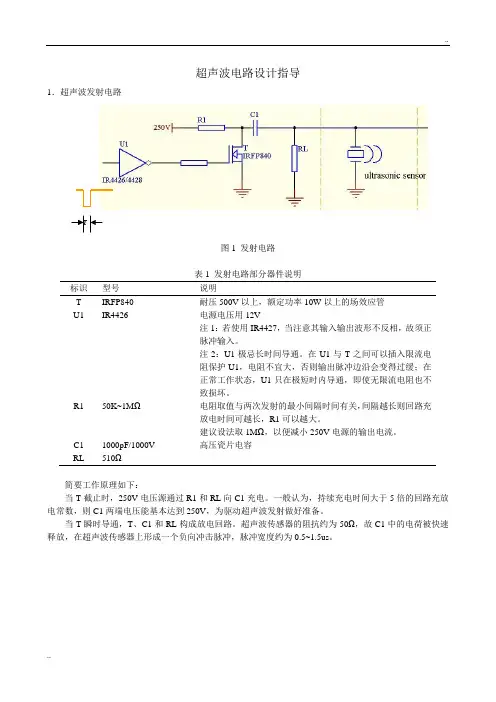

当t PH 3.2发射脉冲产生电路 超声换能器发射脉冲的形成原则上可以有两种方案，一种为电容储能方案，一种为电感储能方案。本文采用一种电容储能和电感储能相结合的方式，它由开关管TR1、储能电容C3,储能电感L等组成。触发到来之前，TR1截止，发射电压通过R8 向电容C3 充电；当触发脉冲到来时，TR1导通，C3 通过TR1向换能器放电。由于TR1的导通电阻小C3 上充得的电压几乎全部加到换能器T上，使之获得能量而产生超声辐射。由于一般换能器处存在一个几千PF的分布电容C0，使得C3 放电期间，C0也被充电，当触发脉冲后沿到来时，TR1截止，C0上被充得的电荷不会立即消失，而是经T缓慢放电，因此使得换 能器发射脉冲的后沿延长（如图5所示）。为改善发射脉冲的后沿和提高发射脉冲的幅值，在T的两端并联了一电感L。在C3 放电期间，电感中也有电流流过相当于电感储能；当TR1截止时，电感L中仍维持I0 的存在，故钻L两端将产生一个上下负的反电势，这加速了C0的放电速度，使发射脉冲的后沿变陡了，且发射脉冲的峰峰值增大了近一倍，有效地提高了发射效率。二极管D5D6的作用是在发射开关管TR1与接收放大器之间形成一个隔离级。 3.3 换能器部分 将非电能量转换成电能量，不需要外电源，称换能器，也称有源传感器。 换能器是超声波设备的核心器件，其特性参数决定整个设备的性能。 现在用的超声波换能器，除了磁致伸缩结构以外就是常用的用前后盖板夹紧压电陶瓷的“朗之万”换能器，超声波就是通过换能器将高频电能转换为机械振动。换能器的特性取决与选材和制作工艺，同样尺寸外形的换能器的性能和使用寿命是千差万别的。 而在电路中暂用石英振荡器（简称“晶振”）代替。 四．Protel 99 SE 简介及原理图绘制 4.1 Protel 99 SE 简介及原理图绘制 本文采用的电路图绘制软件是Protel 99 SE。 Protel 99 SE设计系统是一套建立在PC环境下的ED（Electronic Ddsign Automation）电路集成设计系统。Protel 99 SE就是由早期Protel 版本发展而来的，是基于Windows95/98/2000/XP环境的新一代电路原理图辅助设计与绘制软件，其功能模块包括电路原理图设计、印制电路电路板设计、无网格布线器、可编程逻辑器件设计、电路图模拟/仿真等。它是集电路设计与开发环境于一体的软件。 Protel 99 SE的主要功能模块包括电路原理图设计、PCB板设计和电路仿真器件设计，各模块具有丰富的功能，可以实现电路设计与分析的目的。 原理图设计 （1）选取元器件:根据原理图中所需选取合适的元器件。一般经常用到的元器件在常用元件中都可以找到，但是有些元器件在里面是找不到的或者是找不到合适的，我们可以将不合适的元器件进入Edit 编辑，将其改动为我们所需要的，没有得就只有自己手动制作元器件了，在原理图设计当中我就自己做了个继电器。 （2）布局: 将各元器件根据设计需要摆放在合理的位置，使原理图在不影响工作的情况下看起来美观。 （3）布线：将元器件各管脚，根据电路所需连接起来。一般情况下可以用wire直接布线，它具有电器规则，有些电路图还用到总线bus和Netlablle，bus不具有电器规则，Netlablle具有电器规则。 （4）封装：属性设置，既根据电路原理图所需，选取合适的封装。在这一部分我用了大量的时间，因为封装如果有错误，就直接会影响到后面PCB的生成。封装库中的封装只是一部分，有些在里边是根本找不到的，需要自制一个封装，在这次制作当中继电器是这次设计的难点。在库中找不到，就必须先测量其大小数值，再根据所得数值制作。 总结 1、通过这次课程设计，加强了我们动手、思考和解决问题的能力。在整个设计过程中，我们通过这个方案包括设计了一套电路原理和PCB连接图，和芯片上的选择。这个方案总共使用了，NE555定时器各两个，2N2714一个，超声波换能器一个，二极管若干，电容电感电阻若干。 2、在设计过程中，经常会遇到这样那样的情况，就是心里想这样的接法可以行得通，但实际接上电路，总是实现不了，因此耗费在这上面的时间有很多。譬如一些元器件在Multism中无法仿真，使用Multism时也会经常出现仿真错误，仿真失败的现象。每每出现这样的情况，总是会花费很多时间解决。 3、我们做课程设计同时也是对课本知识的巩固和加强，由于课本上的知识太多，平时课间的学习并不能很好的理解和运用各个元件的功能，而且考试内容有限，所以在这次课程设计过程中，我们了解了很多元件的功能，并且对于其在电路中的使用有了更多的认识。 4、在制作原理图时，我们发现细心耐心，恒心一定要有才能做好事情，首先是线的布局上既要美观又要实用和走线简单，兼顾到方方面面去考虑是很需要的，否则只是一纸空话。 5、在画好原理图后的做原理图时，由于项目组成员对单面板的不熟悉，导致布线后元件出现在另一边，增加了布线难度，也产生很多不曾注意的问题，今后要牢记这个教训，使以后布线更加顺利。 6、在实际的仿真连线中，因为是自己选择相关器件，可能会出现仿 真结果不完善的地方。同时自己在仿真过程中对电路原理图有所修改，如因为没有找到合适的二极管型号，在第二片555定时器的2、6端没有像原理图那样加入二极管，致使仿真结果有所偏差。在最后的开关三极管选用中最初也没有考虑到频限的问题。 7、此次课程设计，学到了很多课内学不到的东西，比如独立思考解决问题，出现差错的随机应变，和与人合作共同提高，都受益非浅，今后的制作应该更轻松，自己也都能扛的起并高质量的完成项目。 8、在此，感谢程老师和李老师的细心指导，也同样谢谢其他各组同学的无私帮助！ 五、参考资料 阎石.数字电子技术基础. 北京：高等教育出版社，1998； 王远.模拟电子技术. 北京：机械工业出版社，2001； 陈汝全.电子技术常用器件应用手册. 北京：机械工业出版社，2003； 毕满清.电子技术实验与课程设计. 北京：机械工业出版社，2006； 曹茂永.一种通用的超声波发射电路. 仪表技术1997年第三期 六、附录一：超声波发射电路仿真图。仿真图： 仿真结果： 附录二：超声波发射电路原理图。总原理图： 触发脉冲产生部分： 发射脉冲产生部分： 超声波发生器电源控制电路信息发布时间：(2008年8月7日22:02:40 ) 发布者IP地址: 信息详细内容: 第60324篇:基于PWM大功率超声波电源的设计发布时间:2006年12月30日点击次数:120 来源:电子设计应用作者:内蒙古科技大学机械工程学院苏凤岐汪建新孙建平摘要：本文详细介绍了为驱动磁滞伸缩换能器而设计的一种频率、功率可调式大功率超声波电源,该电源采用由IGBT构成的全桥式逆变主电路,实现了逆变降压和输出电压调控。控制电路以脉宽调制电路为核心,通过给定信号和反馈信号电压的比较,获得宽度可变的脉冲信号,调节电源的输出电压,并实现对电源的闭环控制。关键词：IGBT;波形发生器;超声换能器;脉宽调制引言近年来,随着全控制型电子器件和PWM技术的迅速发展,功率超声的应用及其驱动电源的开发已成为热点研究领域之一。本文介绍的高频换能器驱动电源,采用全桥移相式串联电路拓扑,以单片脉宽调制电路为核心、IGBT功率管为功率开关器件,实现了大功率输出。它具有效率高、性能稳定、体积小、质量轻和调节方便等优点。超声波电源的设计超声波电源的组成及原理框图逆变式超声波电源主要由主电路和控制电路两部分组成,其基本原理框图如图1所示。图1超声波发生器原理框图主电路是将电能从电网传递给负载的电路,其主要作用是减小变压器体积和改善电源的动态品质。控制电路则主要为逆变主电路提供开关脉冲信号,驱动逆变主电路工作,并借助反馈电路和给定电路来实现对逆变器的闭环控制。逆变主电路逆变主电路包括输入整流滤波、逆变器和输出滤波三个主要部分,而逆变器则是其核心部件。逆变器本设计采用的逆变电路为全桥式逆变电路,其优点是：适用于大功率输出,主变压器只需一个原边绕组,通过正、反向的电压得到正、反向的磁通。因此,变压器铁芯和绕组得到最佳利用,使效率得到提高。另外,功率开关管在正常运行情况下,最大的反向电压不会超过电源电压,4个能量恢复二极管能消除一部分由漏感产生的瞬时电压,无须设置能量恢复绕组,反激能量 便得到恢复利用。在全桥式逆变电路中,采用IGBT作为大功率开关器件。IGBT管构成的逆变器的电路原理图如图2所示。图2桥式变换电路图交流电经桥式整流器而获得直流电压,并经C0滤波,变成平滑的直流电压V+。该电压加在IGBT功率管Tr1、Tr2、Tr3、Tr4组成的逆变桥上。当Tr1、Tr2、Tr3、Tr4都截止时,中频变压器T 原边线圈绕组T1p两端的电压U1=0。给Tr1、Tr3触发脉冲,这两个功率管导通, Tr2、Tr4截止时, 此时中频变压器T原边线圈绕组T1p两端的电压U1=V+,流经变压器原边线圈绕组T1p的电流方向由下至上。当Tr1、Tr3截止, Tr2、Tr4导通时, 此时中频变压器T原边线圈绕组T1p两端的电压U1=-V+,变压器原边线圈绕组T1p电流的方向为由上至下。由此可见,通过Tr1、Tr3和Tr2、Tr4的交替导通和关断,也就是交替驱动Tr1、Tr3和Tr2、Tr4, 中频变压器T的二次侧即得到矩形波交流输出,实现了直流变交流的过程。T r1, Tr2、Tr3, Tr4的通断受控于电子控制电路,其每秒钟驱动IGBT的次数决定了电源的工作频率。中频变压器在逆变器部分, 中频变压器的作用是实现电压变换,功率传递以及输入、输出之间的隔离。由于中频变压器的工作频率较高,随着频率的增大,铁芯的铁损将成倍增加。为了减少其铁损需选用厚度极薄的硅钢片,这显然是很不经济的,因而选用高导磁合金材料的铁氧体磁芯。铁氧体磁芯的规格可根据输出功率及其效率来确定,则磁芯有效截面积Ae、总磁感应强度增量△B也就确定。根据公式1,可计算出中频变压器的原边绕组匝数。 (1) 其中,Np为变压器原边绕组匝数,U1为变压器绕组电压,△B为总磁感应强度增量,Ton为最大导通时间。控制电路控制电路主要由电子控制电路和驱动电路构成,而电子控制电路又包括时序控制电路和脉宽调制电路。其中,脉宽调制电路是整个超声电源控制系统的核心,它与控制系统中的其它电路都有直接联系,其主要作用是将电压给定信号和电压 反馈信号进行比较放大,根据给定值与反馈值的差值,输出相应宽度的脉冲信号,以调整电源输出电压的大小。通常采用定频率调脉宽的PWM方式来达到换能器所需的各种特性控制。脉宽调制电路还有欠压、过压、过流等保护功能,封锁输出脉冲,使电源停止输出。另外,脉宽调制电路还具有软启动、死区设定等功能。脉宽调制电路本设计采用SG3525A作为电源的PWM芯片。该芯片使用简单,只需要外接少量电阻电容,即可构成所需的脉宽调制电路。如图3所示,芯片内部主要由误差放大器N1、比较器N2、振荡器、分相器和触发器等组成。图3 脉宽调制电路图给定电压Ug和反馈电压Uf分别接至误差放大器N1的同相端和反相端,N1 端的输出电压UN1接至比较器N2的反相输入端,同时,振荡器产生的三角波信号UN2,接至N2的同相输入端。误差放大器的输出与锯齿波电压在比较器中进行比较,从而在比较器的输出端输出一个随误差放大器输出电压的高低而改变脉宽的方波脉冲。再将此方波脉冲送或非门的一个输入端,或非门另三个输入端分别为触发器、振荡锯齿波、欠压 超声波测距仪电路设计实验报告 轮机系楼宇071 周钰泉2007212117 实验目的：了解超声波测距仪的原理，掌握焊接方法，掌握电路串接方法，熟悉电路元件。 实验设备及器材：电烙铁，锡线，电路元件 实验步骤：1,学习keil软件编写程序2、焊接电路板3、运行调试 超声波测距程序： #include unsigned char i; sbit ST=P3^0; sbit OE=P3^1; sbit EOC=P3^4; sbit CLK=P3^5; sbit M1=P3^6; sbit M2=P3^7; sbit SPK=P2^6; sbit LA=P3^3; sbit LB=P3^2; sbit LC=P2^7; sbit K1=P2^4; sbit K2=P2^5; bit wd; bit yw; bit shuid; bit shuig; unsigned int cnta; unsigned int cntb; bit alarmflag; void delay10ms(void) { unsigned char i,j; for(i=20;i>0;i--) for(j=248;j>0;j--); } void main(void) { M1=0; M2=0; yw=1; wd=0; SPK=0; ST=0; OE=0; TMOD=0x12; TH0=0x216; TL0=0x216; TH1=(65536-500)/256; TL1=(65536-500)%256; TR1=1; TR0=1; ET0=1; ET1=1; EA=1; ST=1; ST=0; while(1) { if(K1==0) { delay10ms(); if(K1==0) { yw=1; wd=0; } } else if(K2==0) { delay10ms(); if(K2==0) { wd=1; yw=0; } } else if(LC==1) { delay10ms(); if(LC==1) { M1=0; M2=1; temp1=13; shuid=0; shuig=1; LB=0; } } else if((LC==0) && (LB==1)) { delay10ms(); if((LC==0) && (LB==1)) { M1=0; M2=0; temp1=12; shuig=0; shuid=0; LB=0; } 40kHZ超声波发射电路(1) 40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。电容C3、C2平衡F3和F4的输出，使波形稳定。电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。电源用9V叠层电池。测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。发射超声波信号大于8m。 40kHZ超声波发射电路(2) 40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。T40-16是反馈耦合元件，对于电路来说又是输出换能器。T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。电路工作电压9V，工作电流约25mA。发射超声波信号大于8m。电路不需调试即可工作。 40kHZ超声波发射电路(3) 40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。电路的振荡频率决定于反馈元件的T40-16，其谐振频率为 40kHZ±2kHZ。频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。电感L1与电容C2调谐在40kHZ 起作谐振作用。本电路适应电压较宽（3~12V），且频率不变。电感采用固定式，电感量5.1mH。整机工作电流约25mA。发射超声波信号大于8m。 40kHZ超声波发射电路(4) 40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。振荡信号分别控制由YF4、YF3组成的差相驱动器工作，当YF3输出高电平时，YF4一定输出低电平；YF3输出低电平时，YF4输出高电平。此电平控制T40-16换能器发出40kHZ超声波。电路中YF1~YF4采用高速CMOS电路74HC00四与非门电路，该电路特点是输出驱动电流大（大于15mA），效率高等。电路工作电压9V，工作电流大于35mA，发射超声波信号大于10m。 40kHZ超声波发射电路(5) 超声波测距电路图 超声波测距电路原理和制作 由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。 二、超声波测距原理 1、超声波发生器 为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。 2、压电式超声波发生器原理 压电式超声波发生器实际上是利用压电晶体的谐振 来工作的。超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。 3、超声波测距原理 超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 图1 超声波传感器结构 这就是所谓的时间差测距法。 < 三、超声波测距系统的电路设计 图2 超声波测距电路原理图 中北大学 课程设计说明书 学生姓名：杨胜华学号：0805014137 学院：信息与通信工程学院 专业：电子信息科学与技术 题目：超声波发射电路设计 指导教师：程耀瑜职称: 教授 李文强职称：讲师 2011 年 1 月 7 日 中北大学 课程设计任务书 2010/2011学年第一学期 学院：信息与通信工程学院 专业：电子信息科学与技术 学生姓名：杨胜华学号：0805014137 课程设计题目：超声波发射电路设计 起迄日期：12月26日～1月7日 课程设计地点：中北大学 指导教师：程耀瑜，李文强 系主任：程耀瑜 下达任务书日期: 2010 年 12 月 26 日 课程设计任务书 课程设计任务书 目录 一．绪论----------------------------------------------------------------1页 1.1课程设计的目的及意义-------------------------------------1页 1.2 超声波发射电路的设计思路------------------------------3页 1.3 课程设计的任务及要求------------------------------------ 3页二．课程的方案设计与选取---------------------------------------- 4页 2.1 课程的方案设计--------------------------------------------- 4页 2.2 课程的方案选取--------------------------------------------- 6页三．系统的硬件结构------------------------------------------------- 6页 3.1 触发脉冲产生电路------------------------------------------ 7页 3.2发射脉冲产生电路------------------------------------------- 8页 3.3 换能器部分--------------------------------------------------- 9页四．Protel 99 SE 简介及原理图绘制 4.1Protel 99 SE 相关介绍及原理图绘制--------------------11页五．总结----------------------------------------------------------------12页六．参考文献----------------------------------------------------------14页附录一：超声波发射电路仿真-------------------------------------15页附录二：超声波发射电路原理图----------------------------------17页 绪论 超声波发射和接收电路 在本设计中，我们设计的发射和接收电路都是分别只有一个，通过继电器进行顺、逆流方向收发电路的切换，这样做既降低了成本，又消除了非对称性电路误差，且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制，使换能器的发射和接收电路完全隔离，消除了发射信号对接收的影响。 4.2.1超声波发射电路 接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器，所以除了选用性能优良的超声波传感器外，发射电路和前级信号接收电路至关重要，它决定着整个系统的灵敏度和精度。 超声波测量最常用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。从早先国内进口的日本超声波流量计来看，基本都采用的是窄脉冲驱动电路。这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件通常为晶闸管或大功率场效应管（MOSFET）。由于需要输出激励信号的瞬时功率大，因此开关器件必须由直流高压供电，一般要达到几十到一百伏以上，这在电池供电的系统中无法实现；此外，开关瞬间会产生高压脉冲，对整个电路的抗干扰设计不利。而脉冲谐振电路设计起来比较简单，其基本方法是用振荡电路产生一个高频振荡，经过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，则可获得超声发射的最佳效果。谐振电路能够使用较低的电压产生较强的超声波发射，适合使用电池供电的系统，而且它能精确地控制发射信号，效率高。 在本设计中，超声发射电路采用了连续脉冲发射电路，它由脉冲发生、放大电路构成，具体电路连接如图17所示。单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端激励方式。 图17超声波发射电路 4.3.2 超声波接收电路 超声波发生器的整体电路基本由三部分组成，信号发生部分，功率放大部分，换能器和换能器的的匹配电路组成。信号发生电路可由RC 振荡电路、555 定时器构成的多谐波振荡器分别产生正弦波和矩形波两种，并且依据不同的原理可以实现变频。功率放大部分，由选定的功率放大器或模块实现功率放大，用来达到驱动功率放大器的功率。换能器是用来实现能量转化的，在两种电路中的用法和作用完全相同，都是在匹配电路的作用下实现能量转化的最大化。 5.1 变频RC 振荡整体电路的简述。 变频RC振荡整体电路由三部分部分组成，第一部分是变频RC振荡电路的发生部分，振变频RC振荡电路是用来产生一定频率和一定幅值正弦波的电路，它不需要外接输入信号，输出端就有信号输出。它的基本构思是在放大电路中人为地介入正反馈电路来产生稳定的振荡。根据选择电阻的不同来控制不同的频率，它的基本组成是RC振荡电路，运算放大器等组成 第二部分是功率放大部分。信号发生电路中输出的信号功率较小，不足以带动换能器工作，在逐级信号传递过程中，信号功率因太小，易失真和掺入杂波，加上功率放大电路，以满足小功率信号传递的需要。为输出足够大的功率，功率放大电路的输出电压、电流幅度都比较大。功率放大电路工作在大信号工作状态，从能量转换的观点来看，功率放大电路提供给负载的交流功率是在输入交流信号的控制下，将直流电源提供的能量转换成交流能量而来的。 第三部分为换能器和换能器的匹配电路，换能器是超声波发生器的核心器件，其特性参数决定整个设备的性能。超声波换能器就是通过换能器将高频电能转换为机械振动。换能器的特性取决与选材和制作工艺，匹配电路的作用是保证电信号能高效而安全地传输给换能器。 由三部分组成的变频RC 振荡整体电路如下 [日期：2007-06-05] 来源：作者：[字体：大中小] 超声波发射原理是把铁磁材料置于交变磁场中，产生机械振动，发射出超声波。 接收原理是当超声波作用在磁致材料上时，使磁滞材料磁场变化，使线圈产生感应电势输出。 超声波传感器原理与应用 2008-04-18 02:40 超声波传感器原理及应用 信息来源：转载https://www.doczj.com/doc/a616216896.html,发布时间：2008-01-02字号：小中大 关键字：超声波传感器 1、遥控开关超声波遥控开关可控制家用电器及照明灯。采用 2、液位指示及控制器由于超声波在空气中有一定的衰减，则发送到液面及从液面反射回来的信号大小与液位有关，液面位置越高，信号越大；液面越低则信号就小。接收到的信号经BG1、BG2放大，经D1、D2整流成直流电压。当4.7KΩ上的电压超过BG3的导通电压时，有电流流过BG3，电流表有指示，电流大小与液面有关。A点与上图A点相连接。当液位低于设置值时，比较器输出为低电平。BG 不导通，若液位升到规定位置，比较器翻转，输出高电平。BG导通，J吸合，可通过电磁阀将输液开关关闭，以达到控制的目的（高位控制）。 超声波传感器 信息来源：https://www.doczj.com/doc/a616216896.html,/ca.htm发布时间：2007-11-27字号：小中大 关键字：超声波传感器传感器压电陶瓷超声传感器超声波距离传感器 超声波传感器的测距系统设计图 信息来源：中国超声波发布时间：2008-03-17字号：小中大 关键字：超声波传感器 安全避障是移动机器人研究的一个基本问题。障碍物与机器人之间距离的获得是研究安全避障的前提，超声波传感器以其信息处理简单、价格低廉、硬件容易实现等优点，被广泛用作测距传感器。本超声波测距系统选用了senscomp公司生产的polaroid6500系列超声波距离模块和600系列传感器，微处理器采用了atmel公司的at89c51。本文对此超声波测距系统进行了详细的分析与介绍。 1、超声波传感器及其测距原理 超声波是指频率高于20khz的机械波[1]。为了以超声波作为检测手段，必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器，但一个超声波传感器也可具有发送和接收声波的双重作用。超声波传感器是利用压电效应[1]的原理将电能和超声波相互转化，即在发射超声波的时候，将电能转换，发射超声波；而在收到回波的时候，则将超声振动转换成电信号。 超声波测距的原理一般采用渡越时间法tof（timeofflight）[2]。首先测出超声波从发射到遇到障碍物返回所经历的时间，再乘以超声波的速度就得到二倍的声源与障碍物之间的距离，即 1、硬件电路设计 我们设计的超声波测距系统由polaroid600系列传感器、polaroid6500系列超声波距离模块和at89c51单片机构成。 超声波测距电路图超声波测距电路原理和制作 由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。 二、超声波测距原理 1、超声波发生器 为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。 2、压电式超声波发生器原理 压电式超声波发生器实际上是利用压电晶体的谐振来工作的。超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。 3、超声波测距原理 超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 图1 超声波传感器结构 这就是所谓的时间差测距法。< 三、超声波测距系统的电路设计 图2 超声波测距电路原理图 本系统的特点是利用单片机控制超声波的发射和对超声波自发射至接收往返时间的计时，单片机选用8751，经济易用，且片内有4K的ROM，便于编程。电路原理图如图2所示。其中只画出前方测距电路的接线图，左侧和右侧测距电路与前方测距电路相同，故省略之。 40kHZ超声波收发电路 40kHZ超声波发射电路(1) 40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。电容C3、C2平衡F3和F4的输出，使波形稳定。电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。电源用9V叠层电池。测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。发射超声波信号大于8m。 40kHZ超声波发射电路(2) 40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。T40-16是反馈耦合元件，对于电路来说又是输出换能器。T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。电路工作电压9V，工作电流约25mA。发射超声波信号大于8m。电路不需调试即可工作。 40kHZ超声波发射电路(3) 40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。电感L1与电容C2调谐在40kHZ起作谐振作用。本电路适应电压较宽（3~12V），且频率不变。电感采用固定式，电感量5.1mH。整机工作电流约25mA。发射超声波信号大于8m。 40kHZ超声波发射电路(4) 40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。振荡信号分别控制由YF4、YF3组成的差相驱动器工作，当YF3输出高电平时，YF4一定输出低电平；YF3输出低电平时，YF4输出高电平。此电平控制T40-16换能器发出40kHZ超声波。电路中YF1~YF4采用高速CMOS电路74HC00四与非门电路，该电路特点是输出驱动电流大（大于15mA），效率高等。电路工作电压9V，工作电流大于35mA，发射超声波信号大于10m。 40kHZ超声波发射电路(5) 超声波电路设计指导 1．超声波发射电路 τ 图1 发射电路 T IRFP840 耐压500V以上，额定功率10W以上的场效应管 U1 IR4426 电源电压用12V 注1：若使用IR4427，当注意其输入输出波形不反相，故须正 脉冲输入。 注2：U1极忌长时间导通。在U1与T之间可以插入限流电 阻保护U1，电阻不宜大，否则输出脉冲边沿会变得过缓；在 正常工作状态，U1只在极短时内导通，即使无限流电阻也不 致损坏。 R1 50K~1MΩ电阻取值与两次发射的最小间隔时间有关，间隔越长则回路充 放电时间可越长，R1可以越大。 建议设法取1MΩ，以便减小250V电源的输出电流。 C1 1000pF/1000V 高压瓷片电容 RL 510Ω 简要工作原理如下： 当T截止时，250V电压源通过R1和RL向C1充电。一般认为，持续充电时间大于5倍的回路充放电常数，则C1两端电压能基本达到250V，为驱动超声波发射做好准备。 当T瞬时导通，T、C1和RL构成放电回路。超声波传感器的阻抗约为50Ω，故C1中的电荷被快速释放，在超声波传感器上形成一个负向冲击脉冲，脉冲宽度约为0.5~1.5us。 图2 超声波传感器上信号波形示意2．超声波接收电路 限幅限幅放大检波后级放大比较 或1N60 图3 接收电路 图3中： （1）R1、R2取值一般为100~300Ω，与后级放大器输入阻抗大小有关。 （2）Ci不宜太大，否则超声波发射后电路会有一段时间无法正常接收回波信号，故一般可小于0.1uF； 也不宜太小，否则信号损耗会比较大。 （3）通路上放大器的总增益应大于50dB，大于60dB则更佳。 （4）检波电路时间常数的选取要得当，太大则造成包络展宽，太小则单个回波脉冲会被检测成多个脉冲。可根据超声波工作频率确定，并通过观测检波输出波形加以矫正。 3．脉冲间隔测量电路 请参考并分析ultrasonic.ddb中图纸。 4．声波传导耦合剂 实验中，使用超声波传感器探头探测实验样块。样块与探头的接触面、多个样块层叠时样块之间的接触面，可能因不平整而有空气间隙，影响声波传导，带来较严重的界面衰耗，故建议实验中使用清水在接触面涂抹填充，作为耦合剂，并压实接触面，减小声波传导损耗。 有些同学选择将样块完全浸没在一个盛水容器中。这种做法当十分小心操作，防止将探头完全浸没造成损毁！探头的前部为密封构造，故可局部浸入水中，但后部并不密封。 医学B超常用凡士林作耦合剂，若有条件使用，则效果或许更理想。 超声波测距电路 摘要：随着单片机、DSP、FPGA、CPLD技术的不断成熟，各种智能测量系统不断涌现，测距电路可以用在工业生产、医疗技术、日常生活中各个方面，典型的应用如汽车倒车告警、机器人的自动避障行走、工业上的液位、井深、管道长度等场合，本文在介绍超声波测距原理的基础上总结并讨论现有的几种电路设计方法，并提出增大测量距离及改善系统性能的实现方法。 关键词：超声波；测距；FPGA实现 1超声波是一种在弹性介质中的机械振荡,它是由与介质相接触的振荡源所引起的,其频率在20KHz以上。超声波为直线传播方式，频率越高，绕射能力越弱，但反射能力越强。超声波在介质中传播时在不同介面上具有反射的特性,由于它有指向性强、方向性好、传播能量大、传播距离较远等特点,常用于测量物体的距离、厚度、液位等。超声波的传播速度与介质的密度和弹性特性有关,它在空气中的传播速度为340m/s。发射一定频率的超声波,借助空气媒质传播,到达测量目标或障碍物后反射回来,其所经历的时间长短与超声波传播的路程的远近有关,测试传输时间可以得出距长。利用超声波特性、单片机控制、电子计数相结合可以实现非接触式测距。由于超声波检测迅速、方便、计算简单,且不受光线、电磁波、粉尘等的干扰,其测量精度较高。常用于桥梁、涵洞、隧道的距离检测中。 2使用超声波和使用激光测距的比较：基于以上介绍的超声波的特点不难区分它们的各自的适用场合，激光测距主要用于远程，如测月球到地球距离，或远距离无障碍测距，而且成本要比用超声波大，因为光速为3×10^8M/S，而一般市场上的单片机最高频率在十几至几十兆，（本人接触的ARM最大30M）如果测量的距离在十米左右，那么假设单片机别的都不做只是计数，出射光将在大约0.033us后返回，要求单片机CLK为1/0.033MHz，也就是说30M时钟频率的单片机刚发出出射激光的命令，光就已经在它的下个CLK脉冲来到了，更别提计数了，即使使用频率很高的单片机或其他器件如FPGA等在精度上将不能满足需要（通常在收发间隔中得到的计数脉冲越多精度越高）。但值得注意的是,超声波在空气中传播速度会随介质温度的升高而增大,气温每上升1℃,声波速度增加0.6mPs。所以在测量中要考虑温度变化的因素,进行温度补偿修正,减少测量误差。另外超声波在传输距离稍大时衰减很大，精度也随之降低。 3超声波发生/接收器：为了研究和利用超声波,人们研究了多种超声波发生器,常用的超声波发生器可以分为二大类,一是用电气方式产生超声波,如压电式、磁致伸缩式超声波发生器;二是用机械方式产生超声波,有加尔统笛、液哨和气流旋笛等。它们产生的超声波的频率、功率和声波特性各不相同。这里采用第一类的压电式超声波发生器,是利用压电晶体的电致伸缩现象,即压电效应。常用的压电材料有石英晶体、压电陶瓷等。在压电材料切片上施加一定频率的交变电压,当外加信号频率等于压电晶片的固有频率时,会产生电致伸缩振动,产生共振,并带动共振板振动,产生超声波。超声波的频率越高,方向性越好,但频率太高,衰减也大,传播的距离越短。考虑到实际工程测量要求,可以选用超声波的频率f=40kHz,波长λ=0.85cm。超声波的接收是利用超声波发生器的逆效应(逆压电效应)而进行工作的。当一定频率的超声波作用到压电晶体片上时,使晶体伸缩,在晶体的两端面产生交变电荷,把电荷转换成电压,再经放大输出,它的结构与发生器类似。发送和接收可以由一个超声换能器承担，它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。换能器在电脉冲激励下可将电能转换为机械能，向外发送超声波；反之，当换能器处在接收状态时，它可将声能(机械能)转换为电能。超声波发生/接收器的外形和通常的驻极体话筒差不多，如果发生接收是分开的两个在安装过程中要注意它们之间的距离大概在6—8CM否则过于靠近易产生干扰。（可采用MA40LIS和MA40LIR） 4超声测距原理：最常用的超声测距方法是回声探测法。其工作原理是：使换能器向介质发射声脉冲，声波遇到被测物体(目标)后必有反射回来的声波(回波)作用于换能器上。若已知介质的声速为c，第一个回波到达的时刻与发射脉冲时刻的时间差为t，那么即可按式s=ct／2计算换能器与目标之间的距离。考虑到传感器的成本与安装的方便性，也可采用收发兼用型超声波探头，即实际距离d=s。声波的速度c与温度T有关。如果环境温度变化显著,则必须考虑温度 补偿问题。 5系统设计： 基于51单片机的超声波测距仪说明书 引言 超声波测距仪，可使用于汽车倒车、建筑施工工地以及一些工业现场的位置监控，也可用于如液位、井深、管道长度的测量等场合。利用超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制。 一、性能要求 该超声波测距仪，要求测量范围在0.08-3.00m，测量精度1cm，测量时和被测物体无直接接触，能够清晰稳定地显示测量结果。 二、工作原理及方案论证 超声波传感器及其测距原理 超声波是指频率高于20KHz的机械波。用超声波传感器产生超声波和接收超声波，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器.超声波传感器是利用压电效应的原理将电能和超声波相互转化，即在发射超声波的时候，将电能转换，发射超声波；而在收到回波的时候，则将超声振动转换成电信号。 超声波测距的原理一般采用渡越时间法TOF（timeofflight）。首先测出超声波从发射到遇到障碍物返回所经历的时间，再乘以超声波的速度就得到二倍的声源和障碍物之间的距离。 根据要求并综合各方面因素，采用AT89C52单片机作为主控制 器，用动态扫描法实现LED数字显示，超声波驱动信号用单片机的定时器完成，超声波测距仪的系统框图如下图所示： 图1 超声波测距仪系统设计框图 三、系统硬件部分 硬件部分主要由单片机系统及显示电路、超声波发射电路和超声波检测接收电路三部分组成。 1.单片机系统及显示电路 单片机采用AT89C52来实现对CX20106A红外接收芯片和TCT40-10系列超声波转换模块的控制。单片机通过P1.1引脚发射脉冲控制超声波的发送，然后单片机不停的检测外中断0口INT0引脚，当INT0引脚的电平由高电平变为低电平时就认为超声波已经返回。计数器所计的数据就是超声波所经历的时间，通过换算就可以得到传感器和障碍物之间的距离。显示电路采用简单实用的4位共阳LED数码管，段码用74LS244驱动，位码用PNP三极管驱动。 单片机系统及显示电路如下图所示： 超声波测距电路的实现方法 电光学院 105040562 毛臻 摘要：随着单片机、DSP、FPGA、CPLD技术的不断成熟，各种智能测量系统不断涌现，测距电路可以用在工业生产、医疗技术、日常生活中各个方面，典型的应用如汽车倒车告警、机器人的自动避障行走、工业上的液位、井深、管道长度等场合，本文在介绍超声波测距原理的基础上总结并讨论现有的几种电路设计方法，并提出增大测量距离及改善系统性能的实现方法。 关键词：超声波；测距；FPGA实现 1超声波是一种在弹性介质中的机械振荡,它是由与介质相接触的振荡源所引起的, 其频率在20KHz以上。超声波为直线传播方式，频率越高，绕射能力越弱，但反射能力越强。超声波在介质中传播时在不同介面上具有反射的特性,由于它有指向性强、方向性好、传播能量大、传播距离较远等特点,常用于测量物体的距离、厚度、液位等。超声波的传播速度与介质的密度和弹性特性有关,它在空气中的传播速度为340m/s。发射一定频率的超声波,借助空气媒质传播,到达测量目标或障碍物后反射回来,其所经历的时间长短与超声波传播的路程的远近有关,测试传输时间可以得出距长。利用超声波特性、单片机控制、电子计数相结合可以实现非接触式测距。由于超声波检测迅速、方便、计算简单,且不受光线、电磁波、粉尘等的干扰,其测量精度较高。常用于桥梁、涵洞、隧道的距离检测中。 2使用超声波和使用激光测距的比较：基于以上介绍的超声波的特点不难区分它们的各自的适用场合，激光测距主要用于远程，如测月球到地球距离，或远距离无障碍测距，而且成本要比用超声波大，因为光速为3×10^8M/S，而一般市场上的单片机最高频率在十几至几十兆，（本人接触的ARM最大30M）如果测量的距离在十米左右，那么假设单片机别的都不做只是计数，出射光将在大约0.033us后返回，要求单片机CLK为1/0.033MHz，也就是说30M时钟频率的单片机刚发出出射激光的命令，光就已经在它的下个CLK脉冲来到了，更别提计数了，即使使用频率很高的单片机或其他器件如FPGA等在精度上将不能满足需要（通常在收发间隔中得到的计数脉冲越多精度越高）。但值得注意的是,超声波在空气中传播速度会随介质温度的升高而增大,气温每上升1 ℃,声波速度增加0. 6mPs。所以在测量中要考虑温度变化的因素,进行温度补偿修正,减少测量误差。另外超声波在传输距离稍大时衰减很大，精度也随之降低。 3超声波发生/接收器：为了研究和利用超声波,人们研究了多种超声波发生器,常用的超声波发生器可以分为二大类,一是用电气方式产生超声波,如压电式、磁致伸缩式超声波发生器;二是用机械方式产生超声波,有加尔统笛、液哨和气流旋笛等。它们产生的超声波的频率、功率和声波特性各不相同。这里采用第一类的压电式超声波发生器,是利用压电晶体的电致伸缩现象,即压电效应。常用的压电材料有石英晶体、压电陶瓷等。在压电材料切片上施加一定频率的交变电压,当外加信号频率等于压电晶片的固有频率时,会产生电致伸缩振动,产生共振,并带动共振板振动,产生超声波。超声波的频率越高,方向性越好,但频率太高,衰减也大,传播的距离越短。考虑到实际工程测量要求,可以选用超声波的频率f = 40kHz ,波长λ = 0. 85cm。超声波的接收是利用超声波发生器的逆效应(逆压电效应) 而进行工作的。当一定频率的超声波作用到压电晶体片上时,使晶体伸缩,在晶体的两端面产生交变电荷,把电荷转换成电压, 再经放大输出,它的结构与发生器类似。发送和接收可以由一个超声换能器承担，它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。换能器在电脉冲激励下可将电能转换为机械能，向外发送超声波；反之，当换能器处在接收状态时，它可将声能(机械能)转换为电能。超声波发生/接收器的外形和通常的驻极体话筒差不 超声波测距电路的实现方法 Maozheng11.hexun.blog 摘要：随着单片机、DSP、FPGA、CPLD技术的不断成熟，各种智能测量系统不断涌现，测距电路可以用在工业生产、医疗技术、日常生活中各个方面，典型的应用如汽车倒车告警、机器人的自动避障行走、工业上的液位、井深、管道长度等场合，本文在介绍超声波测距原理的基础上总结并讨论现有的几种电路设计方法，并提出增大测量距离及改善系统性能的实现方法。 关键词：超声波；测距；FPGA实现 1超声波是一种在弹性介质中的机械振荡,它是由与介质相接触的振荡源所引起的, 其频率在20KHz以上。超声波为直线传播方式，频率越高，绕射能力越弱，但反射能力越强。超声波在介质中传播时在不同介面上具有反射的特性,由于它有指向性强、方向性好、传播能量大、传播距离较远等特点,常用于测量物体的距离、厚度、液位等。超声波的传播速度与介质的密度和弹性特性有关,它在空气中的传播速度为340m/s。发射一定频率的超声波,借助空气媒质传播,到达测量目标或障碍物后反射回来,其所经历的时间长短与超声波传播的路程的远近有关,测试传输时间可以得出距长。利用超声波特性、单片机控制、电子计数相结合可以实现非接触式测距。由于超声波检测迅速、方便、计算简单,且不受光线、电磁波、粉尘等的干扰,其测量精度较高。常用于桥梁、涵洞、隧道的距离检测中。 2使用超声波和使用激光测距的比较：基于以上介绍的超声波的特点不难区分它们的各自的适用场合，激光测距主要用于远程，如测月球到地球距离，或远距离无障碍测距，而且成本要比用超声波大，因为光速为3×10^8M/S，而一般市场上的单片机最高频率在十几至几十兆，（本人接触的ARM最大30M）如果测量的距离在十米左右，那么假设单片机别的都不做只是计数，出射光将在大约0.033us后返回，要求单片机CLK为1/0.033MHz，也就是说30M时钟频率的单片机刚发出出射激光的命令，光就已经在它的下个CLK脉冲来到了，更别提计数了，即使使用频率很高的单片机或其他器件如FPGA等在精度上将不能满足需要（通常在收发间隔中得到的计数脉冲越多精度越高）。但值得注意的是,超声波在空气中传播速度会随介质温度的升高而增大,气温每上升1 ℃,声波速度增加0. 6mPs。所以在测量中要考虑温度变化的因素,进行温度补偿修正,减少测量误差。另外超声波在传输距离稍大时衰减很大，精度也随之降低。 3超声波发生/接收器：为了研究和利用超声波,人们研究了多种超声波发生器,常用的超声波发生器可以分为二大类,一是用电气方式产生超声波,如压电式、磁致伸缩式超声波发生器;二是用机械方式产生超声波,有加尔统笛、液哨和气流旋笛等。它们产生的超声波的频率、功率和声波特性各不相同。这里采用第一类的压电式超声波发生器,是利用压电晶体的电致伸缩现象,即压电效应。常用的压电材料有石英晶体、压电陶瓷等。在压电材料切片上施加一定频率的交变电压,当外加信号频率等于压电晶片的固有频率时,会产生电致伸缩振动,产生共振,并带动共振板振动,产生超声波。超声波的频率越高,方向性越好,但频率太高,衰减也大,传播的距离越短。考虑到实际工程测量要求,可以选用超声波的频率f = 40kHz ,波长λ = 0. 85cm。超声波的接收是利用超声波发生器的逆效应(逆压电效应) 而进行工作的。当一定频率的超声波作用到压电晶体片上时,使晶体伸缩,在晶体的两端面产生交变电荷,把电荷转换成电压, 再经放大输出,它的结构与发生器类似。发送和接收可以由一个超声换能器承担，它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。换能器在电脉冲激励下可将电能转换为机械能，向外发送超声波；反之，当换能器处在接收状态时，它可将声能(机械能)转换为电能。超声波发生/接收器的外形和通常的驻极体话筒差不超声波发生器电源控制电路
