2002西北工大材料力学试题
一、 (15分)图示两端固定的压杆,E =210GPa , s σ=235MPa , p σ=200 MPa , a =304 MPa , b =1.12 MPa ；截面有矩形、圆形及空心圆形三种,但其横截面积均为50002
mm ,试求上述
三种情况下压杆
的临界压力
cr F 。
题一图
二、(20分)外径D =80mm,内径d =0.5D 的圆筒在e M =15KN ·m 的力偶矩作用下产生扭转。已知材料的弹性模量E =200GPa , 泊松比μ=0.3。(1).求圆筒表面一点A 沿X 和Y 方向的线应变x ε和y ε；(2).求受扭后圆筒的壁厚。
题二图
三、(20分)图试圆截面折杆,横截面直径均为d , A 端固定,在折杆平面的竖直上方自高度为a 处有一重量为Q 的重物自由下落到C 点。材料的弹性模量为E ,切变模量G =0.4E 。(1).求出动荷系数d K 的表达式。(2).用第三强度理论写出折杆的强度条件表达式。已知折杆的许用应力为[]σ。
题三图
四、(15分)图示结构由直杆AB 和四分之一圆环BC 组成(两杆位于同一平面内),两杆均为圆截面刚杆,AB 的横截面直径1d =20mm,BC 的横截面直径2d =50mm,材料的许用应力[]σ=160MPa 。若外力F =5KN,a =0.6m
试校核结构的强度。(轴力、剪力对曲杆强度的影响忽略不计)
题四图
五、(15分)图示T 字型截面梁,设截面上的内力仅有正弯矩M ,试求T 字型截面的竖直部分(100×20)和水平部分(100×20)各承担弯矩的百分之几。
题五图
六、(15分)图示正方形框架,A、D两处为铰链,框架的上半部分抗弯刚度为2EI,下半部分抗弯刚度为EI。试作此框架的弯矩图。题中F、a、EI均为已知量。
题六图
2003西北工业大学材料力学试题
1、选择题(每小题5分)
(1)、如图所示等厚度的圆环,在相隔120°的A 、B 、C 三点受三个大小相同的未知力F 的作用。已知各加力点沿力方向的线位移均为?,圆环的变形能等于0U ,则力F 的大小为
(A).F =?340U ； (B).F = ?0U ； (C) F =?320U ； (D) F =?
310U 。 (2)、如图压杆由钢管套在铝棒上组成,作用轴向力后产生相同的缩短量。若钢管和铝棒的抗拉截面刚度相等,则二者的_________。
(A) 轴力相等，应力不等；(B) 轴力不等，应力相等；
(C) 轴力和应力都相等 ；(D) 轴力和应力都不相等。
题1.(1)图 题1.(2)图
(3)、受内压作用的封闭薄壁圆筒,筒壁材料处于二向应力状态。用第三强度理论建立的强度条件为________。
(A)3r σ=t
pD 2≤[]σ ；(B) 3r σ=t pD 43≤[]σ； (C) 3r σ=t pD 4≤[]σ； (D) 3r σ=t
pD 43≤[]σ。 (4)、两个材料相同的单元体应力状态分别如图(a )和(b )所示,σ和τ的数值相等,按第四强度理论判断两者的强度,则( )。
(A). 图(b )强度比图(a )安全；(B). 图(a )强度比图(b )安全；
(C). 两者同样安全； (D). 图(a )为平面应力状态, 图(b )为空间应力状态,两者无法比较。
(5)、受扭圆轴上贴有三个应变片,如图所示。实测时应变片________的读数几乎为零。
(A).1和2 ； (B).1和3 ； (C).2和3 ； (D).1、2和3。
题1.(4)图 题1.(5)图
(6)、如图所示简支梁受自由落体冲击。今设计了三种不同的受冲系统结构形式,图(b ),(c )的弹簧刚度K 相同且均产生了压缩变形,则动荷系数最大的是________。
题1.(6)图
(7)、如图所示,自重为q 的梁AC,一端由固定支座A 支承,一端由直径为d 的圆截面杆DC 悬挂,此时梁上截面B 的转角为B θ。若将DC 杆的直径改为0.5d ,则梁上截面B 的转角为________。 (A).2B
θ ； (B). B θ； (C).2B θ； (D).4B θ。
(8)、图示矩形板ABCD ,在AD 、BC 面上作用有均布压力1p ,在AB 、CD 面上作用有均布压力2p 。欲使AD 、BC 两面的相对距离不变,则应使2
1p p =________。 (A) 1； (B).μ ； (C).－μ ； (D).μ
1。
题1.(7)图 题1.(8)图
(9)、图示等直杆两端固定,设AC 、CD 、DB 三段的轴力分别为1N 、2N 、3N 。则有________。
(A). 1N =3N =0,2N =P ； (B). 1N =3N =P, 2N =0；
(C). 1N =3N <0,2N >0。 (D). 1N =2N =3N =0。
题1.(9)图
(10)、空心圆杆轴向拉伸时,受力在弹性范围内,它的________。
(A).内外径都减小； (B).外径减小，内径增大；
(C). 内外径都增大； (D). 外径增大，内径减小。
2、计算题
(1) 、 (25分)图示梁为铸铁材料,截面形状为倒T 字型,已知q =20KN/m, a =1m,求梁中最大拉应力和最大压应力。
题2.(1)图
(2)、(25分)AB 和BC 二梁的材料相同,横截面相同。在图示冲击载荷作用下,试求二梁最大应力之比和各自吸收能量之比。
题2.(2)图
(3)、(25分)图示梁和柱的材料均为Q235钢,s σ=235MPa ,均布载荷q =30KN/m,竖杆为截面为40×50mm 矩形柱, p σ=200 MPa , a =310 MPa , b =1.14 MPa ；梁为№16工字钢,其
高度h =160mm,4
1130cm I z =,截面面积26.132cm 。试确定梁及柱的工作安全因数。已知E=210 GPa 。
题2.(3)图
(4)、(15分)如图所示,钢制曲拐的横截面直径d =30mm,D 点作用力F ,曲拐的弹性模量为st E =200 GPa 。切变模量G =80GPa ,泊松比μ=0.25,在B 截面水平直径上表面沿圆轴轴线45°方向测出线应变 45ε=－5
104-?,试由此确定F 。若钢材的许用应力[]st σ=160 MPa 。试按第四强度理论校核轴的强度。
(5)、 (10分)图示圆环受到沿垂直直径方向的压力作用,试求水平直径方向A 、B 两点间的相对位移。已知EI 为常数。
题2.(4)图
题2.(5)图
2004西北工业大学材料力学试题
一、选择题（每小题5分）
1、在线弹性范围内，材料在拉伸和压缩变形过程，弹性常数（ ）。
（A ）E 相同，μ不同； （B ）E 不同，μ相同；
（C ）E 、μ都相同； （D ）E 、μ都不同。
2、将弹性模量分别为E 1和E 2，形状尺寸相同的二根杆并联地固接在两端的钢性板上，如图所示。若在载荷F 作用下，二杆拉伸变形相等，则（ ）。
（A ）E 1＜E 2 （B ）E 1＝E 2 （C ）E 1＞E 2 （D ）E 1、E 2为任意。
题一，2图
3、在杆件的某斜截面上，各点的正应力（ ）。
（A ）大小一定相等，方向一定平行；
（B ）大小不一定相等，但方向一定平行；
（C ）大小不一定相等，方向也不一定平行；
（D ）大小一定相等，但方向不一定平行。
4、圆截面梁由管A 和芯B 牢固地套合而成。已知管A 、芯B 的横截面对中性轴的惯性矩相等，管A 的弹性模量是芯B 的两倍。设梁弯曲时平面假设成立，则管A 和芯B 所承担的弯矩之比M A /M B =（ ）。
（A ）2
1； （B ）1； （C ）2； （D ）4。 5、图示等截面圆轴，左段为钢，右段为铝。两端承受扭转力矩后，左右两段（ ）。
（A ） 最大切应力max τ相同，单位长度扭转角θ不同；（B ）max τ不同，θ相同；
（C ）max τ和θ都不同；（D ）max τ和θ都相同。
题一，4图 题一，5图
6、图示等直圆轴，若截面B 、A 的相对扭转角?AB =0，则外力偶M 1和M 2的关系为（ ）。
（A ） M 1=M 2；（B ）M 1=2M 2；（C ）M 2=2M 1；（D ）M 1=3M 2；
7、等腰三角形截面铸铁梁，强度极限3
1/=-+b b σσ，在图示载荷作用下该梁将在（ ）首先发生破坏。
（A ）B 截面上边缘； （B ）B 截面下边缘；（C ）C 截面上边缘；（D ）C 截面下边缘。
题一，6图 题一，7图
8、右端固定的悬臂梁，长为4m ，其M 图如图所示，则在x =2m 处（ ）。
（A ）既有集中力，又有集中力偶； （B ）只有集中力；
（C ）既无集中力，也无集中力偶； （D ）只有集中力偶。
题一，8图
9、在下列四个单元体中，单元体（ ）的三向应力圆不是题目中所给定的应力圆。
题一，9图
10、图示半圆形曲杆的弯矩方程为（）。
（A）M(θ)= F a sinθ；（B）M(θ)= F a cosθ；
（B）M(θ)= F a（1-cosθ）；（D）M(θ)= F a（1-sinθ）。
题一，10图
二、计算题
1、求图示结构A B间的相对位移。（20分）
题二，1图
2、如图矩形截面梁ABC，A端为固定铰支座，B截面处铰接一圆截面杆。已知：b=4cm，
σ=200MPa，E=200GPa，h=6cm，d=2cm，H=10mm，W=1kN，梁和杆均为A3钢，材料的p
σ=250MPa，结构的安全系数均为n=2，试校核此结构是否安全。（20分）s
题二，2图
3、如图所示直角钢拐，横截面为圆形，放置于xy平面内，受Z方向的均布外载荷q作用。已知[σ]=160MPa，a=1m，d=10cm，试求均布载荷q的值。（20分）
题二，3图
4、铸铁梁的载荷及横截面尺寸如图所示。材料的许用拉应力[tσ]=40MPa，许用压应力[cσ]=160MPa，试用正应力强度条件校核梁的强度。（20分）
题二，4图5、试做刚架弯矩图，EI已知。（20分）
题二，5图
材料力学考题 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
1、简易起重设备中，AC杆由两根80807等边角钢组成，AB杆由两根10号工字钢组成.材料为Q235钢，许用应力[]=170M P a.求许可荷载[F].解：(1)取结点A为研究对象，受力分析如图所示. 结点A的平衡方程为 2、图示空心圆轴外径D=100mm，内径d=80mm，M1=6kN·m，M2=4kN·m，材料的剪切弹性模量G=80GPa. (1)画轴的扭矩图； (2)求轴的最大切应力，并指出其位置. 3、一简支梁受均布荷载作用，其集度q=100kN/m,如图所示.试用简易法作此梁的剪力图 和弯矩图. 解:(1)计算梁的支反力 将梁分为AC、CD、DB三段.AC和DB上无荷载,CD段有向下的均布荷载. 4、T形截面铸铁梁的荷载和截面尺寸如图所示.铸铁的抗拉许用应力为[t]=30MPa,抗压许用应力为[c]=160MPa.已知截面对形心轴Z的惯性矩为Iz=763cm4,y1=52mm,校核梁的强度.
5、图示一抗弯刚度为EI的悬臂梁,在自由端受一集中力F作用.试求梁的挠曲线方程和转角方程,并确定其最大挠度和最大转角 将边界条件代入(3)(4)两式中,可得梁的转角方程和挠曲线方程分别为 6、简支梁如图所示.已知mm截面上A点的弯曲正应力和切应力分别为=-70MPa，=50MPa.确定A点的主应力及主平面的方位. 解：把从A点处截取的单元体放大如图 7、直径为d=0.1m的圆杆受力如图,T=7kNm,F=50kN,材料为铸铁，[]=40MPa,试用第一强度理论校核杆的强度.
、选择题（每小题3分，共18分） 1?图示体系的几何组成为： （ ） A. 几何不变，无多余联系； B. 几何不变，有多余联系； C.瞬 变； 4?图示桁架的零杆数目为：（ ） A. 6； B. 7 ； C. 8 ； D. 9。 5?图a 结构的最后弯矩图为：（ ） A.图 b ； B .图 c ； C .图 d ; B. 动 C. 会产生 体位 移； D. 3?在径向均布荷载作用下， 三铰拱的合理轴线为: A.圆弧线； B ?抛物线； C ?悬链线；D.正弦曲 D .都不 支 A.内力；
6.力法方程是沿基本未 A .力的平衡方程； C. 位移协调方程；D ?力的平衡及位 移为零方程。 :■、填空题（每题 3分，共9分） 1. 从几何组成上讲，静定和超静定结构都是 _______________________________ 体系， 前者 ___________ 多余约束而后者 ______________________ 多余约束。 2. 图b 是图a 结构 _______________ 截面的 ____________ 影响线。 3. __________________________________________________ 图示结构AB 杆B 端的转动 刚度为 ____________________________________________________ ,分配系数为 ________ , 传递系数为 ___________ 。 灯订，衷 i 三、简答题（每题 5分，共10分） 1. 静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关? 为什么？ 2. 影响线横坐标和纵坐标的物理意义是什么？ 四、计算分析题，写出主要解题步骤 （4小题,共63分） 1?作图示体系的几何组成分析（说明理由） ，并求指定杆1和2的轴力。（本题16分） M/4 SI El M/4 3M4 量方向 移为零 知 B .位
第1题第2题 2.图示外伸梁，跨中截面C的弯矩为（ ? m D．17kN m .
题7图图（a）图（b）图（c）图（d）位移法典型方程中系数k ij=k ji反映了（） A.位移互等定理 B.反力互等定理 第9题第10题 10.FP=1在图示梁AE上移动，K截面弯矩影响线上竖标等于零的部分为（） ．DE、AB段B．、DE段C．AB、BC段D．BC、CD段 二、填空题：（共10题，每题2分，共20分） 两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。 所示三铰拱的水平推力 .
. 3.图示结构，当支座A 发生转角 时，引起C 点的竖向位移为_____________。 a a a P F 第2题 第3题 4.机动法作静定结构内力影响线依据的是_____________。 5．静定结构在荷截作用下，当杆件截面增大时，其内力____________。 6.图示梁截面C 的剪力影响线在杆端D 处的纵标值y D 为_________。 第6题 第7题 7.图示结构，各杆EI=常数，用位移法计算，基本未知量最少是_________个。 8.图示结构用力法计算时，不能选作基本结构的是______。 第8题 (a) (b) (c) (d) 9. 对称结构在对称荷载作用下，若取对称基本结构并取对称与反对称未知力， 则其中_____________未知力等于零。 10.力矩分配法适用于_____________结构。 三、问答题：（共2题，每题5分，共10分） 1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？ 2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？ 四、计算题：（1、2题8分，3题10分，4、5题12分,4题共计50分） 1．图示桁架，求1、2杆的轴力。 2．图示刚架，求支座反力，并绘弯矩图。
2002西北工大材料力学试题 一、 (15分)图示两端固定的压杆,E =210GPa , s σ=235MPa , p σ=200 MPa , a =304 MPa , b =1.12 MPa ；截面有矩形、圆形及空心圆形三种,但其横截面积均为50002 mm ,试求上述 三种情况下压杆 的临界压力 cr F 。 题一图 二、(20分)外径D =80mm,内径d =0.5D 的圆筒在e M =15KN ·m 的力偶矩作用下产生扭转。已知材料的弹性模量E =200GPa , 泊松比μ=0.3。(1).求圆筒表面一点A 沿X 和Y 方向的线应变x ε和y ε；(2).求受扭后圆筒的壁厚。 题二图 三、(20分)图试圆截面折杆,横截面直径均为d , A 端固定,在折杆平面的竖直上方自高度为a 处有一重量为Q 的重物自由下落到C 点。材料的弹性模量为E ,切变模量G =0.4E 。(1).求出动荷系数d K 的表达式。(2).用第三强度理论写出折杆的强度条件表达式。已知折杆的许用应力为[]σ。
题三图 四、(15分)图示结构由直杆AB 和四分之一圆环BC 组成(两杆位于同一平面内),两杆均为圆截面刚杆,AB 的横截面直径1d =20mm,BC 的横截面直径2d =50mm,材料的许用应力[]σ=160MPa 。若外力F =5KN,a =0.6m 试校核结构的强度。(轴力、剪力对曲杆强度的影响忽略不计) 题四图 五、(15分)图示T 字型截面梁,设截面上的内力仅有正弯矩M ,试求T 字型截面的竖直部分(100×20)和水平部分(100×20)各承担弯矩的百分之几。 题五图
题号：841 《材料力学》 考试大纲 一、考试内容 1.了解材料力学的任务，同相关学科的关系, 变形固体的基本假设。熟悉截面法和内力、 应力、变形、应变。 2.掌握轴力与轴力图,直杆横截面及斜截面的应力,圣维南定理,应力集中的概念；材料拉 伸和压缩时的力学性能, 应力-应变曲线；拉压杆强度条件和刚度条件, 安全因素及许用应力；拉压变形,胡克定律, 弹性模量,泊松比；拉压超静定问题, 温度及装配应力。 3.熟悉剪切及挤压的概念和实用计算。掌握切应力互等定律, 剪切胡克定律。 4.掌握扭矩及扭矩图, 圆轴扭转的应力和应变, 扭转强度及刚度条件。了解矩形截面及 薄壁杆件扭转。 5.掌握静矩与形心的概念, 组合截面的一次矩与形心计算, 截面二次矩,平行移轴公式。 6.熟悉平面弯曲内力概念，掌握剪力，弯矩方程，剪力图和弯矩图及 q-Q-M的微分关 系, 熟悉利用微分关系画梁的剪力和弯矩图。掌握平面刚架和曲杆的内力图。 7.掌握弯曲正应力公式,矩形截面弯曲切应力计算,弯曲强度条件。了解截面梁的弯曲切 应力，切应力强度条件；提高梁的弯曲刚度的措施。 8.熟悉挠曲轴及其近似微分方程,积分法求梁的位移, 叠加法求梁的位移, 梁的刚度校 核。了解提高梁的弯曲刚度的措施. 9.掌握应力状态的概念,平面应力状态下应力分析的解析法及图解法,广义胡克定律。了 解体积应变,三向应力状态下应变能、体积改变能、畸变能的概念. 10.熟悉强度理论的概念,破坏形式的分析,脆性断裂和塑性屈服。掌握最大拉应力理论, 最大拉应变理论，最大切应力理论, 畸变能密度理论。了解莫尔强度理论。 11.掌握组合变形下杆件的强度计算；斜弯曲，拉弯组合变形，弯扭组合变形。 12.掌握压杆稳定的概念,细长压杆临界载荷的欧拉公式,临界应力、经验公式、临界应力 总图, 压杆的稳定校核。了解安全因素法，提高稳定性的措施的概念。 13.掌握杆件变形位能计算，卡氏定律，莫尔定律，图形互乘法，用力法解超静定问题。 熟悉功的互等定律。了解位移互等定律。 14.熟悉变形比较法，力法的正则方程，对称条件的应用。 15.熟悉构件作等加速度运动和匀速转动的应力计算。掌握冲击应力和变形计算。了解 冲击韧度，提高构件抗冲击能力措施的概念。
诚信保证 本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场规则，诚实做人。 本人签字： 编号： 2005 － 2006学年第 1 学期 开课学院 航空学院 课程 飞行器结构力学基础 学时 50 考试日期 2005-12-7 考试时间 2 小时 考试形式（闭开）（A ）卷 所示平面结构的几何不变性，并计算其静不定次数f 。
所示结构的最简静不定次数，并给出
状态和 M
图1-10
图5
2005—2006学年第一学期考试试题答案及评分标准 第一题(30分) 本题有10个小题，每小题3分，答案及简要运算写在试题空白处。 1.1 几何不变系统，f ＝2。（各1.5分） 1.2 几何瞬时可变系统，f ＝1。（各1.5分） 1.3 几何不变系统，f ＝3。（各1.5分） 1.4 几何不变的可移动系统，f ＝3。（各1.5分） 1.5 最简静不定次数等于1（1分），并给出
状态和状态分别为 < P > （1分） < 1 >（1分） 1.6 f ＝4。（3分，若基本分析过程正确，但答案错，可给1.5分） 1.7 f ＝6。（3分，若基本分析过程正确，但答案错，可给1.5分） 1.8 判断零力杆：2－6、3－6，4－7，然后用I －I 剖面将结构剖开，取右半部分， 如图示（1分）。利用条件05=∑M ，可得 0238=?+?a P a N （1分） 即得 238P N -=（1分） 1.9 利用白雷特公式Ω =T M q （1分），可得闭剖 面剪流为2 2a M q T =（2分）。 M /4 1
奥鹏17春西工大16秋《材料力学》在线作业 一、判断题（共40 道试题，共100 分。） 1. 圆轴扭转时，其轴线的长度保持为平面，横截面保持不变。 A. 错误 B. 正确 正确答案： 2. 以扭转变形为主的杆件常称为轴。 A. 错误 B. 正确 正确答案： 3. 在荷载作用下梁要变弯，其轴线由原来的直线变成了曲线，构件的这种变形称为弯曲变形。 A. 错误 B. 正确 正确答案： 4. 根据平截面假设，梁弯曲变形时，横截面绕着中性轴转动一个角度。中性轴通过横截面的形心。 A. 错误 B. 正确 正确答案： 5. 平面弯曲：梁的横截面有一对称轴，外载荷作用在纵向对称面内，杆发生弯曲变形后，轴线仍然在纵向对称面内，是一条平面曲线。 A. 错误 B. 正确 正确答案： 6. 当外力作用点位于截面形心附近的一个区域内时，就可以保证中性轴不穿过横截面，横截面上无压应力（或拉应力），此区域称为截面核心。 A. 错误 B. 正确 正确答案： 7. 与刚体平衡类似，弹性体平衡也存在稳定与不稳定问题。 A. 错误 B. 正确 正确答案： 8. 圆轴扭转的平面假设：圆轴扭转变形前原为平面的横截面，变形后仍保持为平面，形状和大小不变，半径仍保持为直线；且相邻两截面间的距离不变。 A. 错误
正确答案： 9. 对于细长压杆，由于屈曲过程中出现平衡路径的分叉，所以又称为分叉点。 A. 错误 B. 正确 正确答案： 10. 圆轴扭转时，横截面上只存在切应力,而无正应力。 A. 错误 B. 正确 正确答案： 11. 材料力学是研究材料在各种外力作用下产生的应变、应力、强度、刚度、稳定和导致各种材料破坏的极限。 A. 错误 B. 正确 正确答案： 12. 通常情况下，梁的内力包括剪力和弯矩，平面刚架的内力包括剪力弯矩和轴力。 A. 错误 B. 正确 正确答案： 13. 单剪具有一个剪切面的剪切现象。 A. 错误 B. 正确 正确答案： 14. 形后梁横截面的形心沿垂直梁轴线方向的位移称为挠度。 A. 错误 B. 正确 正确答案： 15. 减小压杆的长度会提高压杆的稳定性。 A. 错误 B. 正确 正确答案： 16. 右手螺旋法则：右手四指内屈，与扭矩转向相同，则拇指的指向表示扭矩矢的方向，若扭矩矢方向与截面外法线相同，规定扭矩为正，反之为负。 A. 错误 B. 正确 正确答案： 17. 当作用于轴上的外力偶多于两个时，为了表示各横截面上扭矩沿轴线变化的情况，在图中以横轴表示横截面的位置，纵轴表示相应截面上的扭矩，这种图线称为扭矩图。 A. 错误 B. 正确 正确答案： 18. 面的形心就是截面图形的几何中心，质心是针对实物体而言的，而形心是针对抽象几何体而言的，对于密度均匀的实物体，质心和形心重合。 A. 错误
一. 单选题（共50题,共100分） 2. 设梁的剪力图如图所示，作用于截面B处的集中力（）。 （2分） 3. 一等直杆，段和段分别为钢和铸铁，在图（）所示的受力状态下，杆最易发生破坏。 （2分）
图示梁（C为中间绞）是（）。 （2分） ★标准答案：A 5. 在弯曲剪应力公式=中（）。（2分） 是整个截面对z轴的惯性矩 A.是部分截面对z轴的静矩，I z 是部分截面对z轴的惯性矩 B.是整个截面对z轴的静矩，I z 分别为部分截面对z轴的静矩，惯性矩 C.，I z 分别为整个截面对z轴的静矩，惯性矩 D.，I z ★标准答案：A
10. 某梁ABC的弯矩图如图所示，AB段为直线，C段为二次抛物线，且是光滑连续，该梁在截面B处（）。 （2分） 11. 一带有中间绞的静定梁及载荷如图所示，要列出全梁的剪力，弯矩方程，至少应分（）。 （2分） A. B. C. D.
★标准答案：C 12. 一跨度为的简支梁，若仅承受一个集中力偶，当在梁上移动时，梁内产生的最大剪力和最大弯矩分 A.， B.， C.， D.， ★标准答案：C 13. 某材料从开始受力到最终断开的完整应力-应变曲线如图所示，该材料的变形过程无（）。 （2分）
★标准答案：C 16. 用标距50mm和100mm的两种拉伸试样，测的低碳钢的屈服应力分别为和，延伸率分别为和。比较两试样的结果， A.， B.， C.， D.， ★标准答案：C 17. 图示简支梁受集中力P 的作用，a≠b。其最大挠度发生在（）。 （2分） ★标准答案：C 18. 扭转应力公式适用于（）杆件。（2分） A.任意截面形状
材料力学考研真题 1 一、作图示结构的内力图，其中P=2qa,m=qa2/2。(10分) 二、已知某构件的应力状态如图，材料的弹性模量E=200GPa,泊松比μ=0.25。试求主应力，最大剪应力，最大线应变，并画出该点的应力圆草图。（10分） 三、重为G的重物自高为h处自由落下，冲击到AB梁的中点C，材料的弹性模量为E，试求梁内最大动挠度。（8分）
四、钢制平面直角曲拐ABC，受力如图。q=2.5πKN/m，AB段为圆截面，[σ]=160MPa，设L=10d，P =qL,试设计AB段的直径d。（15分） x 五、图示钢架，EI为常数，试求铰链C左右两截面的相对转角（不计轴力及剪力对变形的影响）。（12分） 六、图示梁由三块等厚木板胶合而成，载荷P可以在ABC梁上移动。已知板的许用弯曲正应力为[σ]=10Mpa，许用剪应力[τ]=1Mpa，胶合面上的许用剪=0.34Mpa，a=1m，b=10cm，h=5cm，试求许可荷载[P]。（10分）应力[τ] 胶
七、图示一转臂起重机架ABC ，其中AB 为空心圆截面杆D=76mm ，d=68mm ，BC 为实心圆截面杆D 1=20mm ，两杆材料相同，σp =200Mpa ，σs =235Mpa ，E=206Gpa 。取强度安全系数n=1.5，稳定安全系数n st =4。最大起重量G=20KN ，临界应力经验公式为σcr =304-1.12λ（Mpa ）。试校核 此结构。（15分） 八、水平曲拐ABC 为圆截面杆，在C 段上方有一铅垂杆DK ，制造时DK 杆短了△。曲拐AB 和BC 段的抗扭刚度和抗弯刚度皆为GI P 和EI 。且GI P =4 5 EI 。 杆DK 抗拉刚度为EA ，且EA=225EI a 。试求： （1）在AB 段杆的B 端加多大扭矩，才可使C 点刚好与D 点相接触？ （2）若C 、D 两点相接触后，用铰链将C 、D 两点连在一起，在逐渐撤除所加扭矩，求DK 杆内的轴力和固定端处A 截面上的内力。（15分） 九、火车车轴受力如图，已知a 、L 、d 、P 。求轴中段截面边缘上任意一点的循环特征r ，平均应力σm 和应力幅σa 。（5分） 2 一、作梁的内力图。（10分）
材料力学期末考试试题（A卷） 一、单选或多选题（每小题3分，共8小题24分） 1．图中应力圆a、b、c表示的应力状态分别为 A 二向应力状态、纯剪切应力状态、三向应力状态； B 单向拉应力状态、单向压应力状态、三向应力状态； C 单向压应力状态、纯剪切应力状态、单向拉应力状态； D 单向拉应力状态、单向压应力状态、纯剪切应力状态。 正确答案是 C 2．一点的应力状态如右图所示，则其主应力1σ、2σ、3σ分别为 A 30MPa、100 MPa、50 MPa B 50 MPa、30MPa、-50MPa C 50 MPa、0、-50MPa D -50 MPa、30MPa、50MPa 正确答案是 B 3．下面有关强度理论知识的几个论述，正确的是 D 。 A 需模拟实际应力状态逐一进行试验，确定极限应力； B 无需进行试验，只需关于材料破坏原因的假说； C 需要进行某些简单试验，无需关于材料破坏原因的假说；
D 假设材料破坏的共同原因。同时，需要简单试验结果。 4．对于图示的应力状态，若测出x、y方向的线应变xε、yε，可以确定的材料弹性常数有： A 弹性模量E、横向变形系数ν； B 弹性模量E、剪切弹性模量G； C 剪切弹性模量G、横向变形系数ν； D 弹性模量E、横向变形系数ν、剪切弹性模量G。 正确答案是 D 5．关于斜弯曲变形的下述说法，正确的是 A B D 。 A 是在两个相互垂直平面内平面弯曲的组合变形； B 中性轴过横截面的形心； C 挠曲线在载荷作用面内； D 挠曲线不在载荷作用面内。 6．对莫尔积分 dx EI x M x M l? = ? ) ( ) ( 的下述讨论，正确的是 C 。 A 只适用于弯曲变形； B 等式两端具有不相同的量纲； C 对于基本变形、组合变形均适用； D 只适用于直杆。
本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场规则，诚实做人。 本人签字： 编号： 西北工业大学考试试题（卷） 2005 － 2006学年第 1 学期 开课学院 航空学院 课程 飞行器结构力学基础 学时 50 考试日期 2005-12-7 考试时间 2 小时 考试形式（闭开）（A ）卷 考生班级 学 号 姓 名 成 绩
图1-1 图1-3 图1-2 第一题(30分) 本题有10个小题，每小题3分，答案及简要运算写在试题空白处。 试分析图1-1所示平面桁架的几何不变性，并计算其静不定次数f 。 解： 几何特性为： =f 试分析图1-2所示平面桁架的几何不变性，并计算其静不定次数f 。 解： 几何特性为： =f 试分析图1-3所示平面结构的几何不变性，并计算其静不定次数f 。 解： 几何特性为： =f 西北工业大学命题专用纸
图1-4 试分析图1-4所示平面刚架的几何不变性，并计算其静不定次数f 。 解： 几何特性为： =f 利用对称性，判断图1-5所示结构的最简静不定次数，并给出
状态和状态（不必计算相应的内力）。 解： 试分析图1-6所示平面薄壁结构的静不定次数f 。 解： =f 试分析图1-7所示空间薄壁结构 的静不定次数f 。 解： =f 图1-7 图1-6 图1-5 M
共5页第2页西北工业大学命题专用纸
求图1-8所示平面桁架中杆3-8的轴力38N 。 解： 棱柱壳体剖面为正方形，壁厚均为t ，受扭矩T M 作用，如图1-9所示。绘出剖面剪流分布图，标出剪流大小和方向。 解： 求图1-10所示二缘条开剖面棱柱壳体的弯心位置CR x ，假设壁不受正应力。 解： 图1-8 M T a a 1 2 3 4 图1-6 图1-9 图1-10
西工大19春《结构力学》在线作业 试卷总分:100 得分:100 一、判断题(共20 道试题,共60 分) 1.拱结构由拱圈及其支座组成。 答案:正确 2.拱截面分实腹式和桁架式两种，一般为等截面。拱身所受弯矩较小，因而截面高度不大，实腹式可取l /50~ l /80，桁架式可取l /30~ l /60。 答案:正确 3.对于方向已知的内力应该按照实际方向画出，对于方向未知的内力，通常假设为拉力，如果计算结果为正值，则说明此内力为压力。 答案:错误 4.位移就是结构在荷载、温度变化、支座移动与制造误差等各种因素作用下发生变形，因而结构上个点的位置会有变动。 答案:正确 5.拱截面可采用H型钢、双角钢、T型钢、槽钢、圆钢管和方钢管等。 答案:正确 6.桁架结构在桥梁和房屋建筑中应用较为广泛，如南京长江大桥、钢木屋架等。 答案:正确 7.没有荷载就没有内力这个说法对任何结构都是成立的( ) 。 答案:错误 8.用力法解超静定结构时，可以取超静定结构为基本体系( )。 答案:正确 9.计算位移时，对称静定结构是：杆件几何尺寸、约束、刚度均对称的结构（）。 答案:正确 10.桁架的杆件只在两端受力。因此，桁架中的所有杆件均为二力杆。在杆的截面上只有轴力。 答案:正确 11.形式有两铰拱、三铰拱和无铰拱。使用最多的是三铰拱，优点是安装和制造较简单，铰处可自由转动，温度应力也较低。无铰拱跨中弯矩分布最有利，但需要较强的基础，温度应力也较大。 答案:错误 12.产生位移的原因是荷载作用；温度变化和材料胀缩；支座的沉降和制造误差。 答案:正确
13.把超静定结构的基本未知力求出后，画最后内力图时，实际上是画静定结构的内力图( )。答案:正确 14.结构力学(Structural Mechanics)是固体力学的一个分支，研究材料在各种外力作用下产生的应变、应力、强度、刚度、稳定和导致各种材料破坏的极限。 答案:错误 15.两个弯矩图的叠加不是指图形的简单拼合，而是指两图对应的弯矩纵矩叠加（）。 答案:正确 16.桁架结构是指若干直杆在两端铰接组成的静定结构。 答案:正确 17.拱身主要承受轴力，当跨度较大时，较梁式结构和框架式结构更经济。 答案:正确 18.用图乘法计算梁和刚架的位移时，其适用条件为等截面直杆；图至少有一个是直线图。答案:正确 19.按照杆轴线和外力的空间位置，结构可分为平面结构，空间结构。 答案:正确 20.静定结构在支座移动、变温及荷载作用下，均产生位移和内力（）。 答案:错误 二、多选题(共8 道试题,共40 分) 21.结点单杆具有的性质： A.结点单杆的内力，可以由该结点的平衡条件直接求出 B.当结点单杆上无荷载作用时，单杆的内力必为零 C.如果依靠拆除单杆的方法可以将整个桁架拆完，则此桁架可以应用结点法将各杆的内力求出，计算顺序应按照拆除单杆的顺序 答案:ABC 22.荷载的分类有： A.永久荷载 B.可变荷载 C.偶然荷载 答案:ABC 23.拱的常用形式 A.三铰拱 B.两铰拱 C.无铰拱

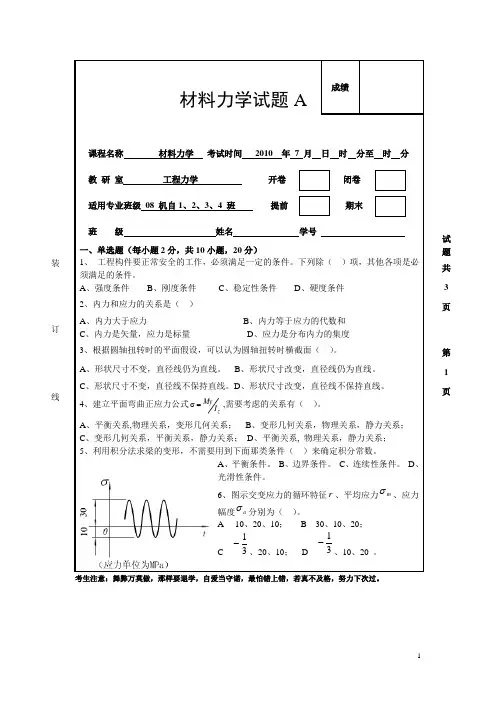

2010—2011材料力学试题及答案 A 一、单选题（每小题2分，共10小题，20分） 1、 工程构件要正常安全的工作，必须满足一定的条件。下列除（ ）项，其他各项是必须满足的条件。 A 、强度条件 B 、刚度条件 C 、稳定性条件 D 、硬度条件 2、内力和应力的关系是（ ） A 、内力大于应力 B 、内力等于应力的代数和 C 、内力是矢量，应力是标量 D 、应力是分布内力的集度 3、根据圆轴扭转时的平面假设，可以认为圆轴扭转时横截面（ ）。 A 、形状尺寸不变，直径线仍为直线。 B 、形状尺寸改变，直径线仍为直线。 C 、形状尺寸不变，直径线不保持直线。 D 、形状尺寸改变，直径线不保持直线。 4、建立平面弯曲正应力公式z I My =σ,需要考虑的关系有（ ）。 A 、平衡关系,物理关系，变形几何关系； B 、变形几何关系，物理关系，静力关系； C 、变形几何关系，平衡关系，静力关系； D 、平衡关系, 物理关系，静力关系； 5、利用积分法求梁的变形，不需要用到下面那类条件（ ）来确定积分常数。 A 、平衡条件。 B 、边界条件。 C 、连续性条件。 D 、光滑性条件。 6、图示交变应力的循环特征r 、平均应力 m σ、应力幅度 a σ分别为（ ） 。 A -10、20、10； B 30、10、20； C 31 - 、20、10； D 31-、10、20 。
