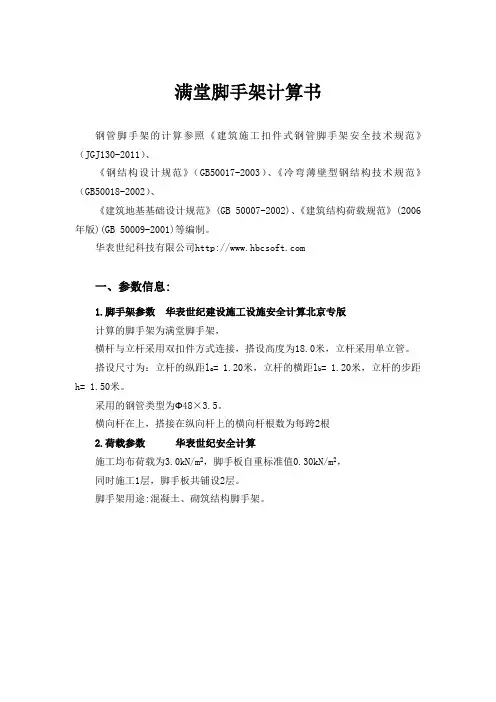

满堂脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、
《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、
《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。
华表世纪科技有限公司https://www.doczj.com/doc/1719183435.html,
一、参数信息:
1.脚手架参数华表世纪建设施工设施安全计算北京专版
计算的脚手架为满堂脚手架，
横杆与立杆采用双扣件方式连接，搭设高度为18.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。
采用的钢管类型为Φ48×3.5。
横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根
2.荷载参数华表世纪安全计算
施工均布荷载为3.0kN/m2，脚手板自重标准值0.30kN/m2，
同时施工1层，脚手板共铺设2层。
脚手架用途:混凝土、砌筑结构脚手架。
满堂脚手架平面示意图
二、横向杆的计算: 华表世纪满堂脚手架受力计算
横向杆钢管截面力学参数为
截面抵抗矩 W = 5.08cm3；
截面惯性矩 I = 12.19cm4；
横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。
按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。
考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。
1.作用横向水平杆线荷载
(1)作用横向杆线荷载标准值
q k=(3.00+0.30)×1.20/3=1.32kN/m
(2)作用横向杆线荷载设计值
q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m
横向杆计算荷载简图
2.抗弯强度计算
最大弯矩为
M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.m
σ = M max/W = 0.307×106/5080.00=60.49N/mm2
横向杆的计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度为
V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm
横向杆的最大挠度小于1200.0/150与10mm,满足要求!
三、纵向杆的计算:
纵向杆钢管截面力学参数为
截面抵抗矩 W = 5.08cm3；
截面惯性矩 I = 12.19cm4；
纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。
用横向杆支座的最大反力计算值，考虑活荷载在纵向杆的不利布置，计算纵向杆的最大弯矩和变形。华表世纪满堂脚手架纵向杆受力计算
1. 由横向杆传给纵向杆的集中力
(1)由横向杆传给纵向杆的集中力设计值
F = 1.200ql b= 1.200×1.82×1.20=2.627kN
(2)由横向杆传给纵向杆的集中力标准值
F k = 1.200q k l b = 1.200×1.32×1.20=1.901kN
纵向杆计算荷载简图
2.抗弯强度计算
最大弯矩考虑荷载的计算值最不利分配的弯矩
M max= 0.267Fl a= 0.267×2.63×1.20=0.842kN.m
σ = M max/W = 0.842×106/5080.00=165.66N/mm2
纵向杆的计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度为
V=1.883F k l a3/100EI = 1.883×1.90×1000×12003/(100×2.06×105×121900.0) = 2.463mm
纵向杆的最大挠度小于1200.0/150与10mm,满足要求!
四、扣件抗滑力的计算:
按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，
P96页，双扣件承载力设计值取16.00kN，
按照扣件抗滑承载力系数1.00
该工程实际的旋转双扣件承载力取值为16.00kN 。华表世纪安全计算
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ R c
其中 R c——扣件抗滑承载力设计值,取16.00kN 。
R ——纵向或横向水平杆传给立杆的竖向作用力设计值；
依据《建筑施工扣件式钢管脚手架构造与计算》刘群主编P109:
纵向或横向水平杆通过扣件传给立杆的竖向设计值:
R=3.267F=3.267×2.63=8.6kN
双扣件抗滑承载力的设计计算R <= 16.00满足要求!
五、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。华表世纪脚手架安全静荷载标准值包括以下内容：
(1)脚手架自重标准值产生的轴向力
每米立杆承受的结构自重标准值(kN/m)g k:查规范本例为0.1724
N G1=H×g k=18.00×0.1724=3.103kN
(2)脚手板自重标准值产生的轴向力
脚手板的自重标准值(kN/m2):本例采用冲压钢脚手板，标准值为0.30
N G2 = 0.300×2×1.200×1.200=0.864kN
经计算得到，静荷载标准值
构配件自重：N G2K=N G2 = 0.864kN。
钢管结构自重与构配件自重：N G = N G1+ N G2k = 3.967kN。
(3)施工荷载标准值产生的轴向力
施工均布荷载标准值(kN/m2):3.000
N Q = 3.000×1×1.200×1.200=4.32kN
(4)风荷载标准值产生的轴向力
风荷载标准值:
其中 W0——基本风压(kN/m2)，按照《建筑结构荷载规范》的规定采用：W0 = 0.300
U z——风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
脚手架底部 U z = 0.740,
U s——风荷载体型系数：U s = 0.8000
经计算得到，脚手架底部风荷载标准值 W k= 0.740×0.8000×0.300 = 0.178kN/m2。华表世纪脚手架风荷载计算
考虑风荷载时,立杆的轴向压力设计值
N = 1.2N G + 0.9×1.4N Q = 10.204kN
不考虑风荷载时,立杆的轴向压力设计值
N = 1.2N G + 1.4N Q = 10.808kN
风荷载设计值产生的立杆段弯矩 M W
M W = 0.9×1.4W k l a h2/10
其中 W k——风荷载基本风压标准值(kN/m2)；
l a——立杆的纵距 (m)；
h ——立杆的步距 (m)。
经计算得, 底部立杆段弯矩 Mw=0.9×1.4×0.178×1.20×1.502/10 = 0.060kN.m
六、立杆的稳定性计算:
1.不考虑风荷载时,立杆的稳定性计算
其中 N ——立杆的轴心压力设计值，N=10.808kN；
i ——计算立杆的截面回转半径，i=1.58cm；
由于架体与建筑物结构进行刚性连接，故可按双排脚手架的规定进行计算（规范5.3.6）；
μ——考虑满堂脚手架整体稳定因素的单杆计算长度系数，按表
5.2.8；μ= 1.750
h ——立杆步距，h=1.50；
λ——计算长细比, 由k=1时, λ=kμh/i=166；
λ<= [λ]= 250, 满足要求!
k ——计算长度附加系数，由于架体与建筑物结构进行刚性连接，故k=1.155；
l0——计算长度 (m),由公式 l0 = kμh 确定，l0=3.03m；
Φ ——轴心受压立杆的稳定系数, 由k=1.155时, λ=kμh/i=192的结果查表得到0.195；
A ——立杆净截面面积，A=4.89cm2；
W ——立杆净截面模量(抵抗矩),W=5.08cm3；
[f] ——钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
σ——钢管立杆受压强度计算值 (N/mm2)；
经计算得到σ= 10808.000/(0.195×489.000)=113.34N/mm2
不考虑风荷载时，立杆的稳定性计算σ < [f],满足要求!
2.考虑风荷载时,立杆的稳定性计算
其中 N ——立杆的轴心压力设计值，N=10.204kN；
i ——计算立杆的截面回转半径，i=1.58cm；
由于架体与建筑物结构进行刚性连接，故可按双排脚手架的规定进行计算（规范5.3.6）；
μ——考虑满堂脚手架整体稳定因素的单杆计算长度系数，按表
5.2.8；μ= 1.750
h ——立杆步距，h=1.50；
λ——计算长细比, 由k=1时, λ=kμh/i=166；
λ<= [λ]= 250, 满足要求!
k ——计算长度附加系数，由于架体与建筑物结构进行刚性连接，故k=1.155；
l0——计算长度 (m),由公式 l0 = kμh 确定，l0=3.03m；
Φ ——轴心受压立杆的稳定系数, 由k=1.155时, λ=kμh/i=192的结果查表得到0.195；
A ——立杆净截面面积，A=4.89cm2；
W ——立杆净截面模量(抵抗矩),W=5.08cm3；
[f] ——钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
M W——计算立杆段由风荷载设计值产生的弯矩，M W = 0.060kN.m；
σ——钢管立杆受压强度计算值 (N/mm2)；
经计算得到σ= 10204.000/(0.195×489.000)+(60000.000/5080.000)=118.82N/mm2
考虑风荷载时，立杆的稳定性计算σ < [f],满足要求!
七、立杆的地基承载力计算:
立杆基础底面的平均压力应满足下式的要求
(1)立杆基础底面的平均压力计算p = N/A
其中 N ——上部结构传至基础顶面的轴向力设计值 (kN)；N = 10.81
A ——基础底面面积 (m2)；A = 0.25
p=10.81/0.25=43.23kN/m2
(2)地基承载力设计值计算f g = K c×f gk
其中 K c——脚手架地基承载力调整系数；k c = 0.40
f gk——地基承载力标准值；f gk = 240.00
f g=0.40×240.00=96.00kN/m2
地基承载力的计算p 八、满堂脚手架配件数量匡算: 扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要，因此按匡算方式来计算； 根据脚手架立杆数量按以下公式进行计算： L --长杆总长度(m)； N2 --直角扣件数(个)； N3 --对接扣件数(个)； N4 --旋转扣件数(个)； S --脚手板面积(m2)； n --立杆总数(根) n=121； H --搭设高度(m) H=18； n1 --纵向跨度 n1=10； n2 --横向跨度 n2=10； h --步距(m) h=1.5； la--立杆纵距(m) la=1.2； lb --立杆横距(m) lb=1.2； 长杆总长度(m) L =1.2×18×(121+1.2×121/1.5-10×1.2/1.51.2×121/1.5-10×1.2/1.5)=6449.76 直角扣件数(个) N2=2.4×18/1.5×121=3485 对接扣件数(个) N3=6449.76/6=1075 旋转扣件数(个) N4=0.3×6449.76/6=322 脚手板面积(m2) S=1.1×10×10×1.2×1.2=158.40 根据以上公式计算得长杆总长6449.76米；直角扣件3485个；对接扣件1075个；旋转扣件322个；脚手板158.40m2。 九、脚手架的搭设要求: 1、满堂脚手架搭设在建筑物楼面上时，脚手架自重及施工荷载应在楼面设计荷载许可范围内， 否则须经验算后制定加固方案; 2、立杆搭设应符合下列规定： (1)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1ｍ； 靠边坡上方的立杆轴线到边坡的距离不应小于500mm,如下图所示： (2)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接； (3)立杆顶端宜高出女儿墙上皮1ｍ，高出檐口上皮1.5ｍ； 3、水平杆搭设应符合下列规定,如图所示： (1)纵向水平杆应设置在立杆内侧，其长度不宜小于３跨； (2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接； (3)横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm； (4)主节点处必须设置横向水平杆； (5)杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm， 各接头中心至主节点的距离不宜大于纵距的1/3； (6)搭接接头的搭接长度不应小于1ｍ，应采用不少于3个旋转扣件固定; 4、扫地杆设置应符合下列要求： (1)纵向扫地杆必须连续设置，钢管中心距地面不得大于200mm； (2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方； 5、扣件安装应符合下列规定： (1)螺栓拧紧力矩应控制在40～65N.m之间； (2)主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm； (3)对接扣件开口应朝上或朝内； (4)各杆件端头伸出扣件盖板边缘的长度不应小于100mm； 6、搭设高度在8m以上的满堂脚手架架体四周及立杆纵、横向每10排应由底至顶连续设置竖向剪刀撑， 搭设高度在16m以上的满堂脚手架架体，每间隔５步还应设置一道水平连续剪刀撑； 7、高宽比大于2的满堂脚手架架体应采用连墙件与建筑物结构可靠拉接； 当不具备拉接条件时应在架体四角及四周每隔15ｍ处增设缆风绳，缆风绳拉接点应位于架体高度的2/3以上处；华表世纪安全计算 8、满堂脚手架同时用于结构和装修施工时，应按结构架要求搭设； 9、结构用满堂脚手架局部承受不大于8KN集中荷载时，可在架体局部对荷载传递构成影响的范围内，华表世纪 采取适当的构造措施。将架体立杆及横杆间距按构造选用表中的间距加密一倍；华表安全计算 10、满堂脚手架架体内部需设置运输或行人通道时，可采用分组搭设、高空组拼桁架式格构平台的形式。 对架体架高在8ｍ以下时，每组纵向立杆不得少于4排；8m以上时不得少于６排，并应单独进行专项设计； 11、满堂脚手架上人孔洞口处应设马道或爬梯，爬梯步距不得大于300mm， 高度超过4米时应设置马道或搭设与结构楼层相连接的通道； 12、架子立杆封顶处应设双扣件并采用短管搭接找齐，不宜露出杆头； 箱涵模板支架计算书 一、方案选择 1、通道涵施工顺序 通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部分。 2、支模架选择 经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。 顶板底模选用18㎜厚九层胶合板，次楞木为50×100，间距为300㎜，搁置在水平钢管?48×3.5上，水平钢管通过直角扣件把力传给立柱?48×3.5，立柱纵、横向间距均为500×500㎜，步距 1.8m。侧壁底模为18㎜九层胶合板，次楞木50×100，间距为200㎜，主楞采用?48×3.5钢管，间距为400mm。螺栓采用?12，间距400mm。满堂支架图如下： 具体计算如下。 二、顶板底模计算 顶板底模采用18mm厚胶合板，木楞采用50×100mm，间距为300mm。 按三跨连续梁计算 1．荷载 钢筋砼板自重：0.6×25×1.2=18KN/㎡（标准值17.85KN/㎡） 模板重：0.3×1.2=0.36KN/㎡（标准值0.30 KN/㎡） 人与设备荷载：2.5×1.4=3.50KN/㎡ 合计：q=21.9KN/㎡ 2．强度计算 弯矩：M==0.1×21.9×0.32=0.197KN·m q: 均布荷载 l：次楞木间距 弯曲应力：f ==(0.197×106)/(×1000×182)=3.64 N/mm2 M: 弯矩 W: 模板的净截面抵抗矩，对矩截面为bh2 b: 模板截面宽度，取1m h: 模板截面高度，为18mm 因此f＜13.0 N/mm2 ,符合要求。 3．挠度计算 W==（0.677×(17.85＋0.3)×3004）/(100×9.5×103×1000×183/12) ＜ =0.216㎜＜300/400=0.75㎜,符合要求. q：均布荷载标准值 E: 模板弹性模量，取9.5×103 I:模板的截面惯性矩，取 三、顶板下楞计算 楞木采用50×100mm，间距为300，支承楞木、立柱采用?48×3.5钢管，立柱间距为500mm。 楞木线荷载：q=21.9×0.3=6.57KN/㎡（标准值18.15×0.3=5.45N/mm2） （1）、强度计算 弯矩：M==0.1×6.57×0.52=0.164KN·m : 楞木截面宽度 弯曲应力：f ==(0.164×106)/(×50×1002)=1.968N/mm2 因此f＜13.0 N/mm2，符合要求。 （2）、挠度计算 W==（0.677×(17.85＋0.3)×5004）/(100×9.5×103×1000×183/12) ＜ =0.194㎜＜500/400=1.25㎜,符合要求. 四、支承顶板楞木水平钢管计算 顶板支承钢管线荷载：q=25.28×0.5=12.64KN/㎡（标准值 满堂式碗扣支架支架设计计算 杭州湾跨海大桥XI合同段中G70～G76墩的上部结构为预应力混凝土连续箱梁，该区段连续箱梁结构设计有两种形式，一为等高段，一为变高段,G70～G70为变高段连续箱梁。为此，依据设计图纸、杭州湾跨海大桥专用施工技术规范、水文、地质情况，并充分结合现场的实际施工状况，为便于该区段连续箱梁的施工，保证箱梁施工的质量、进度、安全，我部采用满堂式碗扣支架组织该区段连续箱梁预应力混凝土逐段现浇施工。 一、满堂式碗扣件支架方案介绍 满堂式碗扣支架体系由支架基础（厚50cm宕渣、10cm级配碎石面层）、Φ48×3mm碗扣立杆、横杆、斜撑杆、可调节顶托、10cm×15cm底垫木、10cm×15cm或10cm×10cm木方做横向分配梁、10cm×10cm木方纵向分配梁；模板系统由侧模、底模、芯模、端模等组成。10cm×15cm木方分配梁沿横桥向布置，直接铺设在支架顶部的可调节顶托上，箱梁底模板采用定型大块竹胶模板，后背10cm×10cm木方，然后直接铺装在10cm×15cm、10cm×10cm 木方分配梁上进行连接固定；侧模、翼缘板模板为整体定型钢模板。（主线桥30m跨等高连续梁一孔满堂支架结构示意图见附图XL-1、2、3所示）。 根据箱梁施工技术要求、荷载重量、荷载分布状况、地基承载力情况等技术指标，通过计算确定，每孔支架立杆布置:纵桥向为:3*60cm+30*90cm +2*60cm,共计36排。横桥向立杆间距为：120cm+3*90cm+3*60cm +6*90cm +3*60cm +3*90 cm+120cm，即腹板区为60cm，两侧翼缘板（外侧）为120cm，其余为90cm，共21排；支架立杆步距为120cm，在横梁和腹板部位的支架立杆步距加密为60cm，支架在桥纵向每360cm间距设置剪刀撑；支架两端的纵、横杆系通过垫木牢固支撑在桥墩上；立杆顶部安装可调节顶托，立杆底部支立在底托上，底托安置在支架基础上的10cm×15cm木垫板上。以确保地基均衡受力。 二、支架计算与基础验算 (一)资料 （1）WJ碗扣为Φ48×3.5 mm钢管； （2）立杆、横杆承载性能： 立杆横杆 步距（m）允许载荷（KN）横杆长度（m）允许集中荷载 （KN）） 允许均布荷载 （KN） 0.6 40 0.9 4.5 12 **高速公路（贵州境）***合同段 **分离式桥现浇箱梁支架计算书 编制： 复核： 审核： *********有限公司 年月日 **分离式立交桥现浇箱梁支架计算书 一、计算依据： 1、《路桥施工计算手册》； 2、《材料力学》； 3、《结构力学》； 4、《**高速公路两阶段施工图设计变更设计》 二、工程概况： **分离式立交桥为连接原有道路的主线跨线桥，上部结构跨径组合为：2×30m，桥宽5.5m；采用单箱单室截面，梁高150cm，箱梁采用满堂支架现浇施工。 梁体范围内地面为煤系地层，施工满堂支架时需将地面压实，上铺石粉或浇筑混凝土进行找平，支架底托下垫10cm×15cm方木，顶托上纵向铺工字钢，横向铺设10cm×10cm方木。 一、底板纵向分配梁的计算 现浇箱梁跨径组合为2×30m，由于箱梁整体为对称结构，因此计算时纵向只需考虑2个截面即可，及跨中和梁端（见图）。横向分为中间部分、腹板部分和翼板部分，翼板部分荷载较小，不予考虑。采用容许应力计算不考虑荷载分项系数，为了支架安全，总体考虑1.3倍的安全系数进行计算。 根据《路桥施工计算手册》查得，钢材的力学指标取下值： []σ145Μpa =，[]85pa τ=M ，52.110pa E =?M 。 纵梁选用10号工字钢，设计受力参数为： W=49.0cm 3，I=245.0cm 4，S=28.2cm 3，d=0.45cm 一、验算截面分析 我们根据箱梁截面，初步选定支架的纵向间距为90cm ，横向间距为60cm 。根据梁体截面分析，梁端截面为支架受力的最不利截面，因此只需要计算梁端截面处支架的受力情况即可。具体截面如下： 二、计算 支架纵向间距为90cm 处的分配梁计算 梁端截面 扣件式满堂支撑架安全计算书 一、计算依据 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《混凝土结构设计规范》GB50010-2010 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 5、《建筑施工临时支撑结构技术规范》JGJ300-2013 6、《建筑施工高处作业安全技术规范》JGJ80-1991 二、计算参数 （图1）平面图 （图2）纵向剖面图1 （图3）纵向剖面图2 三、次楞验算 恒荷载为： g1=1.2[g kc+g1k e]=1.2×(0.022+0.35×250/1000)=0.131kN/m 活荷载为： q1=1.4(Q1+Q2)e=1.4×(2+2)×250/1000=1.4kN/m 次楞按三跨连续梁计算符合工况。计算简图如下： （图4）可变荷载控制的受力简图 1、强度验算 （图5）次楞弯矩图(kN·m) M max=0.124kN·m σ=M max/W=0.124×106/(1×85.333×103)=1.454N/mm2≤[f]=15N/mm2 满足要求 2、抗剪验算 （图6）次楞剪力图(kN) V max=0.827kN τmax= V max S0/(Ib) =0.827×103×40.5×103/(341.333×104×4×10)=0.245N/mm2≤[τ]=125N/mm2 满足要求 3、挠度验算 挠度验算荷载统计： q k=g kc+g1k e+(Q1+Q2)e =0.022+0.3×250/1000+(2+2)×250/1000=1.097kN/m （图7）挠度计算受力简图 （图8）次楞变形图 (mm) νmax=0.145mm≤[ν]=max(1000×0.9/150,10)=10mm 满足要求 4、支座反力计算 承载能力极限状态下支座反力为：R=1.516kN 正常使用极限状态下支座反力为：R k=1.086kN 五、主楞验算 按三跨连续梁计算符合工况，偏于安全，计算简图如下： 箱涵满堂支架专项方案 一、工程概况 根据箱涵施工工艺要求并结合施工现场实际，拟采用纵向分段、竖向分次施工，箱涵顶板采用扣件式满堂支架支撑，腹板内模采用扣件式满堂支架配钢管支撑，外模采用对拉杆（钢管）与斜撑组合支撑。 二、施工设计方案 1、构配件种类、规格 扣件式钢管Ф48mm×3.5：内径Ф41mm外径Ф48mm、壁厚3.5mm。 立杆：长500mm ； 横杆：长600mm。 斜杆：采用长6000mm钢管用十字扣件连接。 2、满堂支架方案设计 2.1 支架整体要求 支架结构必须有足够的强度、刚度、稳定性。 支架在承重后期弹性和塑性变形应控制在15mm以内。 地基承载(压)力满足支架设计后验算要求。 2.2 满堂支架设计 满堂支架基底为涵洞钢筋混凝土基础，满足承载力要求。立杆按0.6×0.6m 进行布臵，即横向间距0.6m，纵向间距0.6m；支架最大高度为5.55m。 涵洞横向每5排立杆搭设一排横向剪刀撑，纵向搭设两排横向剪刀撑。支架高度通过可调托座调节，顶托顶部距立杆顶部的悬空距离不大于15cm。 扣件式钢管的内径Ф41mm外径Ф48mm、壁厚3.5mm。 立杆搭设时将其接长缝错开，第一层立杆用0.6m的立杆布臵，往上至顶层最后用顶托调整高度。 2.3 2.4 模板结构及支撑体系 模板结构是否合适将直接影响涵洞的外观，侧板外模均采用定型钢模板，顶板底模采用钢模配竹胶板。沿通道纵向采用120×120mm方木，间距0.6米；横向在纵向方木上臵于41mm的钢管，钢管中到中间距为0.3米。在安装面板时，每块面板应从一端赶向另一端，以保证面板表面平整，竹胶板与钢模拼缝处45°斜面拼接。 3、涵洞及满堂支架施工工艺 涵洞施工工艺（见下页）。 3.1测量放线 (1)确定支架搭设范围。 (2)按照设计方案准确找出立杆位臵及搭设高度。 精心整理 满堂支架计算 1、荷载计算 根据支架布置方案，采用满堂支架，对其刚度、强度、稳定性必须进行检算。 钢管的内径Ф41mm 外径Ф48mm 、壁厚3.5mm 。 截面积 转动惯量 1A W 砼B ((C 、人员及机器重 W=1KN/m 2(《JGJ166-2008建筑施工碗扣式脚手架安全技术规范》) D 、振捣砼时产生的荷载 W=2KN/m 2(《JGJ166-2008建筑施工碗扣式脚手架安全技术规范》) E 、倾倒混凝土时冲击产生的荷载 W=3KN/m 2(采用汽车泵取值3.0KN/m 2) F 、风荷载 W 模板W 方木22222893.44)1.48.4(14.34/)(cm d D A =÷-?=-=π2/144444187.1264)1.48.4(14.364/)(cm d D J =÷-?=-=π2/12.0105.33 .01m kN kg W =??=钢管 按照《建筑施工碗扣式脚手架安全技术规范》，风荷载W k =0.7u z u s W o 其中u z 为风压高度变化系数，按照《建筑结构荷载规范》取值为1； u s 为风荷载体型系数，按照《建筑结构荷载规范》取值为0.8； W o 为基本风压，按照贵阳市市郊离地高度5m 处50年一遇值为0.3KN/m 2。 风荷载W k =0.7×1×0.8×3=1.68KN/m 2 由风荷载产生立杆弯矩值： 式中： w M k ωα0l 22.1(1)βγW E N ——欧拉临界力； (2)立杆稳定验算 结论：立杆满足强度及稳定性要求。 (3)横向钢管（次楞）强度和刚度验算 次楞荷载组合N=1.2×（27.2+0.4）+0.9×1.4×（1+2+3+1.68）=42.8KN/m 2 按照次楞最不利位置0.3m 间距布置，单根次楞荷载q=42.8×0.3=12.8KN/m A 、横向钢管抗弯强度验算 []MPa f MPa 1704.761712.278.0108.515.12.019.01089.4728.0102.2743=≤=?-????+???=-）（σ 满堂脚手架设计计算方法 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、 《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、 《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。 一、参数信息: 1.脚手架参数 计算的脚手架为满堂脚手架， 横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。 搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。 采用的钢管类型为Φ48×3.5。 横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根 2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2 施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2， 脚手架用途:支撑混凝土自重及上部荷载。 满堂脚手架平面示意图 二、横向杆的计算: 横向杆钢管截面力学参数为 截面抵抗矩 W = 5.08cm3； 截面惯性矩 I = 12.19cm4； 横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。 按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。 考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。 1.作用横向水平杆线荷载 (1)作用横向杆线荷载标准值 q k=(3.00+0.30)×1.20/3=1.32kN/m (2)作用横向杆线荷载设计值 q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m 横向杆计算荷载简图 2.抗弯强度计算 最大弯矩为 M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.m σ = M max/W = 0.307×106/5080.00=60.49N/mm2 横向杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度为 V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm 横向杆的最大挠度小于1200.0/150与10mm,满足要求! 三、纵向杆的计算: K204+136.9 1-6.0m模板支架计算书 一、计算依据 1、K204+136.9 1-6.0m设计图纸； 2、《客货共线铁路桥涵工程施工技术指南》（TZ203-2008） 3、国家、铁道部、济南铁路局发布的有关施工技术安全规程《铁路桥涵工程施工安全技术规程》（TB10303-2009）。 二、计算说明 1、K204+136.9 1-6.0m，其断面尺寸为7.7m×4.9m，钢筋混凝土断面（顶、底板及墙身）厚度均为70cm。 2、根据施工方案，箱涵浇筑分两次完成，第一次浇筑框架地板，第二次浇筑边墙及顶板。 3、箱涵墙体外模板、内模板、顶模板均采用0.9×1.5m大型组合钢模板。墙体侧模背5×10cm木枋，外模背钢管作为大小楞并设拉杆。内支架采用碗扣搭设支承顶板荷载，设顶底托抄两层分配枋(管)。 4、模板、支架属于临时结构，其强度设计计算按容许应力法计算。 三、箱涵侧模板系统计算 （一）、箱涵侧模板承受水平推力 1、新浇混凝土对箱涵侧模板的最大水平压力计算 （1）箱涵最大浇筑高度：4.9-0.7=4.2（m） （2）箱涵每段第二次浇筑工程量（混凝土）：10.28*15=154.2（m3）（3）箱涵采用商品混凝土浇筑，其浇筑能力18m3/h，考虑10.28÷9≈8.6（h）浇筑完成。 故浇筑速度：4.2÷8.6=0.49(m/h) （4）由于在春季施工，本地区按15℃气温考虑。 （5）新浇混凝土对箱涵侧模板的最大水平压力P1 按P=K1K2rh公式计算（路桥施工计算手册） 式中：K1——外加剂影响系数，取1.2 K2——混凝土拌合物的稠度影响系数，取K2=1.25 r——钢筋混凝土容重，取26KN/m3 当1.2/15=0.08＞0.035时，新浇混凝土有效压头高度h=1.53+3.8×0.08=1.834（m） 满堂支架计算书 一、设计依据 1.《小乌高速公路BK2+12 2.6互通桥工程施工图》 2.《公路钢筋砼及预应力砼桥涵设计规范》JTJ023-85 3.《公路桥涵施工技术规范》JTJ041-2004 4.《扣件式钢管脚手架安全技术规范》JGJ130-2001 5.《公路桥涵钢结构及木结构设计规范》JTJ025-86 6.《简明施工计算手册》 二、地基容许承载力 本桥实际施工已新建土模为基础，在原地面清表后采用砾类土分层填筑，分层填筑层厚不大于30cm。要求碾压后压实度不小于95%，经检测合格后再进行下一层的填筑，填筑至砾类土顶面，然后填筑厚30cm的砾石土，以提高地基承载力。 为了增加土模表面的强度，保证地基承载力不小于12t/㎡。浇注一层10cm 厚C30垫层。钢管支架和模板铺设好后，按120％设计荷载进行预压，避免不均匀沉降。 三、箱梁砼自重荷载分布 根据BK2+122.6互通立交桥设计图纸，上部结构为25+35×2+25m一联现浇预应力连续箱梁。箱梁采用碗扣式支架现场浇筑施工，箱梁下部宽8.50 m，顶宽13.00 m，梁高2.0m。箱梁采用C50混凝土现浇，箱梁混凝土数量为1186.6m3。25m边跨梁单重为704.67t（247.21×2.6+61.92）；35m中跨梁 单重为986.52t（346.09×2.6+86.68）。 墩顶实心段砼由设于墩顶的底模直接传递给墩身，此部分不予检算。对于空心段箱梁，箱梁顶板厚0.25m，底板厚0.22m，翼缘板前端厚0.20m，根部0.45m，翼板宽2.0m，腹板厚0.5m,根据荷载集度分部情况的分析，腹板处荷载集度最大为最不利位置，故取腹板下杆件进行检算。 四、模板、支架、枕木等自重及施工荷载 本桥箱梁底模、外模均采用δ=12mm厚竹胶板，芯模采用δ=10mm竹胶板。底模通过纵横向带木支撑在钢管支架顶托上，支架采用Φ48mm×3.5mm钢管，通过顶托调整高度。在立杆下方纵桥向布设15cm宽方木；采用方木垫块时，方木应沿纵桥向连续布设，以保证立杆荷载均匀传至地基。 受力计算以25米跨径的箱梁数据为例进行验算： 1、底模面积共:8.50×25=212.5m2 共重：212.5×0.012×0.85=2.17t 2、外模面积共:3.71×2×25=185.5m2 共重：185.5×0.012×0.85=1.89t 3、内膜面积共：6.15×25×2 =307.5 m2 共重：307.5×0.01×0.85=2.61t 4、模板底层横向带木采用100mm×100mm方木（间距按0.2m布置） 共重：（25÷0.2）×（9.5+1.6×2+2.3×2+0.2×2）×0.1×0.1× 0.65=14.38t 5、模板底层纵向带木采用150mm×150mm方木 共重：25×16×0.15×0.15×0.65=5.85t 温州龙港大桥改建工程 满堂支架法现浇箱梁设计计算书 计算： 复核： 审核： 中铁上海工程局 温州龙港大桥改建工程项目经理部 2015年12月30日 目录 1 编制依据、原则及范围·············- 1 - 1.1 编制依据·················- 1 - 1. 2 编制原则·················- 1 - 1.3 编制范围·················- 2 - 2 设计构造···················- 2 - 2.1 现浇连续箱梁设计构造···········- 2 - 2.2 支架体系主要构造·············- 2 - 3 满堂支架体系设计参数取值···········- 8 - 3.1 荷载组合·················- 8 - 3.2 强度、刚度标准··············- 9 - 3.3 材料力学参数···············- 10 - 4 计算·····················- 10 - 4.1 模板计算·················- 11 - 4.2 模板下上层方木计算············- 11 - 4.3 顶托上纵向方木计算············- 13 - 4.4 碗扣支架计算···············- 14 - 4. 5 地基承载力计算··············- 18 - 温州龙港大桥改建工程 现浇连续梁模板支架计算书 1 编制依据、原则及范围 1.1 编制依据 1.1.1 设计文件 （1）《温州龙港大桥改建工程两阶段施工图设计》（2013年8月）。 （2）其它相关招投标文件、图纸及相关温州龙港大桥改建工程设计文件。 1.1.2 行业标准 （1）《公路桥涵施工技术规范》（JTG/T F50-2011）。 （2）《建筑施工碗扣式钢管脚手架安全技术规范》 JGJ166-2008。 （3）《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）。 （4）《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011。 （5）《建筑结构荷载规范》GB50009-2001。 （6）《竹胶合板模板》（JG/T156-2004）。 （7）《建筑施工模板安全技术规范》（JGJ 162-2008）。 （8）《混凝土结构设计规范》（GB50010-2010）。 （9）《路桥施工计算手册》（2001年10月第1版）。 1.1.3 实际情况 （1）通过对施工现场的踏勘、施工调查所获取的资料。 （2）本单位现有技术能力、机械设备、施工管理水平以及多年来参加公路桥梁工程建设所积累的施工经验。 1.2 编制原则 （1）依据招标技术文件要求，施工方案涵盖技术文件所规定的内容。 办公楼满堂支架施工方案 一、满堂支架方案 2.1、支架设计的要求 2.1.1、支架结构必须有足够的强度、刚度、稳定性。 2.1.2、支架在承重后期弹性和塑性变形应控制在15mm以内。 2.1.3、支架部分地基的沉降量控制在5mm以内，地基承载（压）力达200kPa。 2.1.4、支架顶面与梁底的高差应控制在理想值范围内，且应与预留应变通盘考虑。 2.2、支架基础 按通过后满堂支架的设计方案，要求地基承载力大于200MPa，因此必须对地基作特殊处理。 2.2.1、将原地面腐植地表层上耕植土清除15cm，然后用挖掘机挖松50cm，用强夯分两层压实，底层压实度>80%,顶层压实度>85%。 2.2.2、按2%横向排水坡（主体结构边缘四周排水）填筑宕渣30cm，填筑分两层进行，每层压实厚度为15cm，用强夯压实，底层压实度>90%,顶层压实度>95%。 2.2.3、为了防止浇筑混凝土时，流水软化支架的地基，浇筑厚5cm的C10细石混凝土封闭层。 2.3、满堂支架 在混凝土硬化好的基础顶面放置40*40*7cm C30砼预制块作为支架立杆底座，在已放置好的底座上搭设碗扣式多功能钢支架，支架布置为：底板立杆按0.9m×1.2m进行布置，即立杆纵向间距1.2m，横向间距0.9m，内排距主体0.3m,横向7排，纵向56排，步距1.2m； 支架外围四周设剪刀撑，内部沿主体结构纵向每4排立杆搭设一排横向剪刀撑，横向剪刀撑间距不大于5m，支架高度通过可调托座和可调底座调节。 满堂支架平面布置示意图 满堂支架纵立面布置示意图 满堂支架横立面布置示意图 2.4、模板结构及支撑体系 模板结构是否合适将直接影响该悬挑结构造型的外观，底模面板均采用厚为18mm 的竹胶板，面板尺寸1.2m ×2.8m ，以适应立杆布置间距，面板直接钉在横向方木上，横向方木采用100×100mm 方木，间距25cm ；横向方木置于纵向100×160mm 方木上，纵向方木间距应与立杆横向间距一致。在钉面板时，每块面板应从一端赶向另一端，以保证面板表面平整。 二、支架结构检算 3.1、拟采用的材料截面特性 根据上图的布置方案，采用碗扣式多功能钢支架，对其刚度、强度、稳定性必须进行检算。拟采用钢管外径D=48mm ，壁厚3.5mm ，即内径d=44.5mm 。 断面积2222254.24)45.48.4(14.34/)(cm d D A =÷-?=-=π 转动惯量4444481.664)45.48.4(14.364/)(cm d D J =÷-?=-=π 回转半径cm d D i 64.14)45.48.4(4/)(2/1222/122=÷+=+= 截面模量)32/()(44D d D W -=π 34484.2)8.432()]45.48.4(14.3[cm =?÷-?= 钢材弹性系数MPa E 5101.2?= 钢材容许应力MPa f 170][= 3.2、荷载计算及荷载的组合 计算单元荷载(按受荷较大的梁处计算) A 、钢筋混凝土梁重：2/6.15266.0m kN h W p =?==钢筋砼砼ρ(钢筋混凝土梁重量按 26kN/m 3计算) B 、支架模板重 ① 模板重量： 2/4498.099.24018.0m kN h W p =?==模板模板ρ(竹胶板重量按24.99kN/m 3计算) ② 方木重量： 2/40.01.2 0.98.33)21.20.160.1+30.90.1(0.1m kN h W p =????????==方木方木ρ(方木重量按8.33KN/m3计算) ③ 支架重量： 根据现场情况以21米高支架，步距1.2m 进行检算 2/68.201.0*84.3*18*2*1.2 0.9)9.0(1.2m kN W W W =?+=+=横杆立杆支架(48*3.5杆重量3.84kg/m) C 、人员及机器重 2/2.1m kN W =人员机器 箱涵支架计算书 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】 龙口至青岛公路莱西至城阳段 第二合同段 箱涵支架设计计算书 编号： 版本号： 发放编号： 编制： 复核： 审核： 批准： 有效状态： 生效日期： 中铁四局集团有限公司 龙青高速土建二标段项目经理部 涵洞支架设计计算书 一、支架设计 我标段内涵洞支架均采用φ48×的钢管进行搭设，支架从上至下依次为～2cm的竹胶板+横向方木（10×10cm，间距45cm）+纵向方木（10×10cm，间距80cm）+钢管支架（纵向间距80cm×横向间距80cm），大小横杆步距均取，顶层横杆采取双扣件滑移。底托直接坐立于C25涵洞底板混凝土上，扫地杆距地高度为20cm。 二、、计算依据 1、《钢结构设计规范》GB50017-2003 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《建筑施工碗扣式脚手架安全技术规范》JGJ166-2008 三 三、计算参数 1、Q235钢材抗拉、抗压、抗弯强度设计值215MPa，抗剪强度设计值fv=125MPa，弹性模量E=206GPa。 2、脚手架布距时，单根立杆设计荷载40KPa，立杆延米重取60KN/m，HG-60横杆每根重29N。 3、木材容重：6KN/m3，抗弯强度设计值11MPa，顺纹抗剪强度设计值fv=，弹性模量E=7GPa。 4、2cm竹胶板重：20kg/m2 5、钢筋混凝土容重：26kN/m3 6、施工人员及设备荷载标准值：m2 7、振捣混凝土荷载标准值：m2 8、倾倒混凝土产生荷载标准值：m2 9、荷载分项系数：恒载，活载，为偏于安全，计算时将所有荷载按恒载和活载进行叠加组合。 四、荷载标准值计算 计算模型取我标段内标准涵节跨径6m×6m，厚度的顶板进行验算。 盖板区内荷载标准值计算： 1、方木重量G1=×6=m2 2、竹胶板重量G2=m2 3、支架重量G3=3kN/m2 4、钢筋砼自重G4=*26= kN/m2 荷载总重：++3+= kN/m2 五、横向方木分配梁验算 参数计算：I= bh3/12=×12=×10-6m4 W= bh2/6=×6=×10-4m3 横向方木为10×10cm，间距45cm。 恒载：×[×（++）]=m 活载：×[×（+2+2）]=m 荷载q=+= kN/m 为计算偏于安全，计算取单跨简支梁模型进行验算，跨度。 M中=ql2/8=×1000××8= σ=M/W=×10-4=<11×=(露天环境强度进行折减，抗弯强度满足设计要求。 一.编制依据 1.1 《建筑施工碗扣式脚手架安全技术规范》JGJ 166-2008 1.2 《房建工程施工与质量验收规范》（CJJ2-2008） 1.3 《建筑施工安全检查标准》（JGJ59-99） 1.4 《广西省<建筑施工安全检查标准>实施细则》及图纸等 1.5《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001) 二.工程概况 新建云桂铁路引入南宁枢纽南环线工程施工设计邕宁站综合行车室工程总建筑面积为730m2，现场实测中心里程为NK765+283.55。邕宁站综合行车室采用全现浇框架结构，基础采用条形基础，房屋一层为框架结构（信号楼），二层为砖混结构（办公楼）。信号楼净空尺寸为4.3m，总长为46.7m，宽为7.9m。 三.支架结构设计 3.1扣件钢管脚手架的材质要求 （1）钢管采用外径48mm, 壁厚35mm焊接钢管，其质量符合先行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。 （2）扣件采用可锻铸铁制造的扣件，其材质应符合先行国家标准《钢管脚手架扣件》）(GB15831)的规定。 （3）脚手架下，立杆使用垫板尺寸为:30cm×30cm。 3.2支架构件 满堂支架主体构件包括: 纵向水平杆、横向水平杆、立杆、顶托、底座、剪刀撑等。 3.3支架布置 根据房屋设计高度和承重要求，根据梁体混凝土的自重荷载，考虑施工荷载以及其它荷载的影响，预留足够的施工安全储备，进行现浇梁支架的检算（检算资料详见满堂支架设计计算书）。 现浇支架自下而上由钢管立柱，分配梁、模板肋及底模、侧模、内模、防护栏及施工平台等组成。 满堂支架采用Φ48δ3.5小钢管，碗扣连接。 现浇支架受力验算计算书 1、支架受力检算 太平互通中桥箱梁断面较大，本方案计算以中桥左幅（互通匝道加宽）为例进行计算，右幅桥可参照执行。太平互通中桥整幅为3×25m等截面预应力混凝土箱形连续梁，左幅箱梁为渐变宽20.709m～23.357m（斜角），右幅箱梁宽为12m；左幅箱梁为单箱四室截面，悬臂长2.31m，梁高1.5m等高，右幅箱梁为单箱双室截面，悬臂长2m，梁高1.5m等高；箱梁跨中底板厚25cm，靠支点段加厚到50cm，跨中顶板厚25cm，靠腹板段加厚到50cm，跨中腹板厚（左幅57.8cm，右幅50cm），靠支点段加厚到（左幅80.8cm，右幅70cm）。箱梁顶宽从2607.5cm 渐变至2057.8cm。左幅箱梁顶宽从2070.9cm渐变至2335.7cm。对荷载进行计算及对其支架体系进行检算。 箱梁构造图见第2页“左幅梁体一般构造图” 1.1荷载计算 1.1.1荷载分析 根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式： ⑴q1——箱梁自重荷载，新浇混凝土密度取2600kg/m3。 ⑵q2——箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算， 经计算取q2＝1.0kPa（偏于安全）。 ⑶q3——施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板 及其下肋条时取2.5kPa；当计算肋条下的梁时取1.5kPa；当计 算支架立柱及替他承载构件时取1.0kPa。 ⑷q4——振捣混凝土产生的荷载，对底板取2.0kPa，对侧板取4.0kPa。 ⑸q5——新浇混凝土对侧模的压力。 ⑹q6——倾倒混凝土产生的水平荷载，取2.0kPa。 ⑺q7——支架自重，经计算支架在不同布置形式时其自重如下表所示： 附件1 现浇箱梁满堂支架受力计算书 一、现浇箱梁满堂支架布置及搭设要求 采用WDJ 碗扣式多功能脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。立杆顶设二层方木，立杆顶托上纵向设15×15cm 方木；纵向方木上设10×10cm 的横向方木，其中在墩顶端横梁和跨中横隔梁下间距不大于0.25m （净间距0.15m ）、在跨中其他部位间距不大于0.3m （净间距0.2m ）。模板宜用厚1.5cm 的优质竹胶合板，横板边角宜用4cm 厚木板进行加强，防止转角漏浆或出现波浪形，影响外观。 具体布置见下图：支架横断面图、支架搭设平面图、支架搭设纵断面图 支架横断面图 1280 15601898,69 0 / 1 支架搭设平面图挖 开 线 计 设 、 底 45° 顶 角 置 平 水 夹 设 部 部 刀 向 竖 面 撑 剪 间 地 与 3.6m， 距 刀 剪 撑 4.8m 平 距 间 刀 撑 剪 水 ， 中 部 0 / 1 支架搭设纵断面图 0 / 1 主桥和引桥立杆的纵、横向间距及横杆步距等搭设要求如下： （1）30m+45m+30m顶推现浇箱梁支架 立杆采用横桥向间距×纵桥向间距×步距为60cm×60cm×120cm、60cm×90cm×120cm和90cm×90cm×120cm三种布置形式的支架结构体系，其中：横桥向中心8.4m范围间距60cm，两侧翼缘板3.6m范围间距90cm。纵桥向墩旁两侧各4.0m范围内的支架间距60cm；除墩旁两侧各4m之外的其余范围内的支架间距90cm，跨中横隔板下1.5m范围内的支架顺桥向间距加密至60cm。 （2）2*27.45m、4*29.439m、3*28.667m、4*28.485m现浇箱梁支架 立杆采用横桥向间距×纵桥向间距×步距为60cm×60cm×120cm、60cm×90cm×120cm和90cm×90cm×120cm三种布置形式的支架结构体系，其中：横桥向中心8.4m范围间距60cm，两侧翼缘板3.6m范围间距90cm。纵桥向墩旁两侧各4.0m范围内的支架间距60cm；除墩旁两侧各4m之外的其余范围内的支架间距90cm。 二、现浇箱梁支架验算 本计算书分别以顶推梁30m+45m+30m等截面预应力混凝土箱形连续梁（单箱双室）和4*28.485m等截面预应力混凝土箱形连续梁（单箱双室）为例，对荷载进行计算及对其支架体系进行检算。 1、荷载分析 根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式： ⑴ F1——箱梁自重荷载，新浇混凝土密度取2700kg/m3(含钢筋重)。 ⑵F2——施工人员、施工材料和机具荷载，按均布荷载计算，取F2 = 2.5 kN/㎡ 中交二航局硚孝高速第QXTJ-6标 标准跨径现浇砼箱梁支架结构计算书 编制 审核 中交第二航务工程局 2010年7月 标准跨径（20m）砼箱梁现浇支架结构设计和计算书 一、设计与验算条件 1、设计与验算假定及原则 为简化计算，对于连续结构按简支结构计算，这样偏于安全；其结构形式及构件型号选用宜结合现场条件尽量采用原有，即可周转和便于采购，租赁以及便于运输的材料；施工简单和便于装拆，节省费用，加快施工进度，确保交通，施工安全及施工质量。 2、设计与验算依据 （1）硚口至孝感高速第QXTJ-06合同段设计说明及相关施工图； （2）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）； （3）公路桥涵技术规范（JTJ041—2000）； （4）路桥施工计算手册； 3、工程概况 武汉硚口至孝感高速公路时武汉城市圈中武汉（汉口中心城区）至孝感（孝南区）的快速通道，是武汉城市圈实施交通一体化建设的重要组成部分，同时也是武汉市西北方向环线公路之间的一条快速联络通道，沿线经过武汉市下辖的硚口区、东西湖区以及孝感市下辖的孝南区。第QXTJ-6合同段位于位于武汉市东西湖区的东山农场灯塔大队和胜利大队范围内，为上跨京港澳高速的一个互通（灯塔互通）。主线全长 2.393km（K20+107-K22+500）、其中路基只有24米，主线宽26米。主线通过 A、B、C、D、E、F6条匝道桥与京港澳高速互通，匝道总长4.618Km，其中桥梁长度3.008Km、路基长度1.61Km，宽8.5米。 4、桥型及结构特点 全桥分主线桥、A 、B 、C 、D 、E 和F 六条匝道桥。本项目共有现浇箱梁365孔。箱梁顶宽8.5m-15.54m ，有单室、双室、三室和四室。高度为1.4m 。为非预应力连续箱梁，3跨-6跨为一联。本项目跨越5口鱼塘，一条灌溉渠，10条水沟，其余均为旱地，因此本项目所有旱地均采用满堂脚手架作为临时支撑，鱼塘、沟渠、跨路处采用少支架。 二、现浇箱梁满堂支架设计与验算 由于本工程现浇箱梁跨径不一，但以20m 跨径居多，所以采用20m 跨径、宽12.75m 、梁高为1.4m 、净空为10m 的箱梁为标准跨径箱梁进行计算。采用φ48轮扣式满堂支架搭设，底模、侧模采用竹胶合板、钢模组合模板。经验算满堂支架脚手管的布置型式为： ①箱梁底板下脚手管横桥向布距：箱梁腹板位置为0.6m ，底板及翼缘板区为0.9～1.2m ，层间0.9m 。每根立杆顶端设60cm 顶托，在其上横向铺设I10横向分配梁，箱梁底模面板采用竹胶合板mm 12=δ，纵向次肋为10×10cm 硬杂枋木，箱梁下布置间距均为@=30cm 。外侧模及翼缘底模为面板δ=12mm ；横纵梁均为10×10木枋，横向间距300mm ，顺桥向间距100mm ；内模为δ=12mm 竹胶合板加10×10木枋纵横向主次肋。 ②脚手管纵桥向排距为60cm 。具体布置见图一。 ③同时支架横向采用φ80×3.5mm 普通脚手管设置剪刀撑，以增加支架整体稳定性，剪刀撑均上、下到底。 箱梁支架计算书 本计算书分别以箱梁标准断面的横隔梁处及跨中截面、40m+60m+40m 跨箱梁最不利位置为例，对荷载进行计算及对其支架体系进行检算。 5.1荷载计算 5.1.1荷载分析 根据本工程现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式： ⑴ q 1—— 箱梁自重荷载，新浇混凝土密度取2600kg/m 3。 ⑵ q 2—— 箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算， 经计算取q 2＝1.0kPa 。 ⑶ q 3—— 施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板 及其下肋条时取2.5kPa ；当计算肋条下的梁时取1.5kPa ；当计算支架立柱及替他承载构件时取1.0kPa 。 ⑷ q 4—— 振捣混凝土产生的荷载，对底板取2.0kPa ，对侧板取4.0kPa 。 ⑸ q 5—— 新浇混凝土对侧模的压力。 因现浇箱梁采取水平分层以每层30cm 高度浇筑，查简明手册V 取2.5m/h 浇筑速度控制，砼入模温度T=25℃控制，因此新浇混凝土对侧模的最大压力 2 1 21022.05q V t c ββγ= =0.22×2.4×9.8×200/(25+15)×1.2×1.0×2.51/2 =49.1KN/m2=49.1KPa 式中： q5──新浇筑混凝土对模板的最大侧压力（kN/m2）； c γ──混凝土的重力密度（kN/m3），取2400kg/ m3； V ──混凝土的浇筑速度（m/h ）； 0t ──新浇混凝土的初凝时间（h ），可按试验确定。当缺乏试验资料时，可采用)15/(2000+=T t （T 为混凝土的温度oC ）； 1β──外加剂影响修正系数。不掺外加剂时取1.0，掺具有缓凝作用的外 L --长杆总长度(m)；N2 --直角扣件数(个)； N3 --对接扣件数(个)； N4 --旋转扣件数(个)； S --脚手板面积(m2)； n --立杆总数(根) n=121； H --搭设高度(m) H=18； n1 --纵向跨度n1=10； n2 --横向跨度n2=10； h --步距(m) h=； la--立杆纵距(m) la=； lb --立杆横距(m) lb=； 长杆总长度(m) L =×18×(121+×121/× 直角扣件数(个) N2=×18/×121=3485 对接扣件数(个) N3=6=1075 旋转扣件数(个) N4=×6=322 脚手板面积(m2) S=×10×10××= 根据以上公式计算得长杆总长米；直角扣件3485个；对接扣件1075个；旋转扣件322个；脚手板。 九、脚手架的搭设要求: 1、满堂脚手架搭设在建筑物楼面上时，脚手架自重及施工荷载应在楼面设计荷载许可范围内， 否则须经验算后制定加固方案; 2、立杆搭设应符合下列规定： (1)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1ｍ；靠边坡上方的立杆轴线到边坡的距离不应小于500mm,如下图所示： (2)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接； (3)立杆顶端宜高出女儿墙上皮1ｍ，高出檐口上皮ｍ； 3、水平杆搭设应符合下列规定,如图所示： (1)纵向水平杆应设置在立杆内侧，其长度不宜小于３跨； (2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接； (3)横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm； (4)主节点处必须设置横向水平杆； (5)杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm， 各接头中心至主节点的距离不宜大于纵距的1/3； (6)搭接接头的搭接长度不应小于1ｍ，应采用不少于3个旋转扣件固定; 4、扫地杆设置应符合下列要求： (1)纵向扫地杆必须连续设置，钢管中心距地面不得大于200mm； (2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方；5、扣件安装应符合下列规定： 东乌-包西铁路联络线工程格德尔盖公路中桥 现浇箱梁模板及满堂支架计算书 一、荷载计算1.1荷载分析 根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式： ⑴ q1——箱梁自重荷载，新浇混凝土密度取2600kg/m3。 ⑵q2——箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2 ＝1.0kPa（偏于安全）。 ⑶q3——施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条 时取2.5kPa；当计算肋条下的梁时取1.5kPa；当计算支架立柱及替他承载构 件时取1.0kPa。 ⑷ q4——振捣混凝土产生的荷载，对底板取2.0kPa，对侧板取4.0kPa。 ⑸ q5——新浇混凝土对侧模的压力。 ⑹ q6——倾倒混凝土产生的水平荷载，取2.0kPa。 ⑺ q7——支架自重，经计算支架在不同布置形式时其自重如下表所示： 满堂钢管支架自重 1.2荷载组合 模板、支架设计计算荷载组合 1.3荷载计算 1.3.1 箱梁自重——q 1计算 根据跨G208国道现浇箱梁结构特点，我们取5－5截面（桥墩断面两侧）、6－6截面（跨中横隔板梁）两个代表截面进行箱梁自重计算，并对两个代表截面下的支架体系进行检算，首先分别进行自重计算。 ① 预应力箱梁桥墩断面q 1计算 根据横断面图，用CAD 算得该处梁体截面积A=12.7975m 2则： q 1 ＝ B W =B A c ?γ＝kPa 365.445.77975 .1226=? 取1.2的安全系数，则q 1＝44.365×1.2＝53.238kPa 注：B —— 箱梁底宽，取7.5m ，将箱梁全部重量平均到底宽范围内计算偏于安全。 ② 预应力箱梁跨中断面q 1计算 1200 4080 100 15 75025 200 145 113 60 1.5% 1.5% 25 200 连续梁支点断面图 1200 22 2040 15 75020 25 200 145 113 22 20 20 1.5% 1.5% 25 200 连续梁跨中断面图箱涵模板支架计算书
