胜动12V190燃气发电机组工作原理:
燃气发动机是一种将燃料的热能转换为机械能输出的动力装置。
发电机是一种将机械能转换为电能输出的动力装置。
燃气发电机组是一种将燃料的热能转换为电能输出的动力装置。
燃气发电机组在启动前处于静止装置。当启动条件具备时，操作人员首先手
动或电动给燃气发动机预供油，待机油压力达到规定范围时按下启动按钮，
使电启动马达通电、将启动齿轮推出与燃气发动机的齿圈啮合并带动齿圈运
转。由于齿圈通过连接盘与发动机曲轴连接为一体，曲轴在齿圈的带动下传
动，进而带动安装在其连杆轴径上的活塞连杆组运动。活塞在汽缸套内按照
吸气、压缩、做功、排气四个冲程有规律地往复运动，当活塞运行至接近压
缩冲程上止点位置时，安装在汽缸盖顶部的火花塞产生火花，将燃料室内的
可燃混合气点燃。可燃混合气燃烧、爆炸产生的作用力迅速推动活塞下行,
通过连杆带动曲轴旋转，燃料的热能转换为曲轴旋转的机械能输出。旋转的
发动机曲轴通过连接盘、发电机连接盘、发电机轴套带动发电机工作、发出
三相交流电，将曲轴旋转的机械能转换为电能输出。
电站安全运行规程
电站运行人员按规定自己检查燃气管路，做到无漏点，各种安装合格。
确认系统安全无误后送燃气。
1、
燃气发动机的定义:
2、
发电机定义:
3、
燃气发电机组的定义:
4、
燃气发电机组的启动及能量转换过程:
1、
操作机组前，机组运行人员首先检查供气管路及连接部位的密封是否可
靠，不准有渗漏。防护罩等安全装置，应齐全完好。各部启动开关灵活
可靠。应清除机组（特别是旋转部件）上放置的杂物（工具、螺丝等）。
检查油室油面。水泵应工作正常。人工盘车检查时，机组应转动灵活,
无卡阻。
启动机组时，必须有两人在场，正常运行5分钟后，检查机组所有的油
路、水路、气路是否正常，如有异常、立刻停机处理。待正常后，方可 离开操作
间。
运行操作人员时刻注意缸温、排温变化情况，观察 TEM 系统缸温、排
温指示。
机组运行期间如遇到意外情况，需要停机处理的，必须迅速采取措施,
使机组尽快运行起来。如不能立刻排除故障，必须马上盘车、泵油，待 油温下降到
60C 以下时再进行处理。
冬季机组停机时要特别注意放水，，必要时用压缩空气吹，包括机组油 冷器、高温
水系、低温水系、换热器等，预防冻坏机体。
机组正常运行中的巡检: 1将机组调整到正常运行功率后，运行人员按规定每30分钟巡回检查一次。
2、观察燃气管线、润滑系统、冷却水系统、进排气系统、是否有泄露现象,
（重点检查发动机曲轴两端是否有漏油现象、检查水泵壳体最下端的泄水口 处是否有水流出、检查增压器与电控混合器、排气歧管、排气总管连接处有 无胶管或密封圈有无老化及漏气现象。）。
2、 3、 4、
机组启动和运行过程中，回转件两侧不准有人。 5、
机组运行人员每间隔30分钟检查一遍机组运行情况。 6、
7、
3、观察呼吸器是否有烟气排出，如有烟雾：首先判明是水雾气、油蒸汽还是燃烧废气。如果是水蒸气：且越来越大了，证明有冷却水渗漏到油底壳。如果是燃烧废气：且烟雾突然增大，应立即停机检查离心滤清器是否有金属末。(观察离心滤转子壳内侧污垢时不要用手去摸，应在光线较好地方观察，金属末反光易发现。)。
4、
观察运动部件动作是否正常，监听机组运行声音是否正常。
5、检查机油油面的高度、机油粘度是否正常。
注意观察发动机各各缸缸温、排温，确保各缸工作正常。缸温排温过高时6、
应及时检查空气滤芯是否有堵塞，如有堵塞会使进气产生负压造成增压器漏油，或者调整发动机的空燃比或者点火提前角。
7、每1——2小时对机组各参数作一次正式书面记录。如数据异常，应查找
原因，并及时排除。应特别注意机组水温、油温、油压、缸温、排温。
机组运行参数：
紧急停机及处理:
1紧急停机的范围:
(1)发电机组因超速、油压低等故障原因，自行报警停机。
(2)在使用过程中，遇到危及人身及设备安全的紧急情况时，发电运行人员
按下“紧急停车”按钮，人为使机组停机。如: 机油压力突然连续下降、发动机出现“呼救声”、运动部件出现松动摇摆现象、发动机超速飞车、发动机水温、油温急剧上升高、发动机系统管路断裂、发动机使用现场出现易燃易爆气体。
2、紧急停机处理措施:
切断气源(将控制柜断路器分闸)，用盘车工具人力盘转曲轴，同时用手动机油泵泵油，使润滑油充满发动机各摩擦面，待机组水温、油温降至60C以下后, 在进行检查处理。(如不立即进行盘车、泵油，将造成“爆缸” “爆瓦”等严重后果，损坏机组，缩短机组运行寿命。
燃气发动机的组成部分:
1机体与气缸盖部件:
机体与气缸盖是发动机的基础骨架, 其功能是：与活塞组构成燃烧室以实现发动
机工作过程，支撑发动机运动部件、固定所有附件以保障发动机正常运行工作。
2、曲柄连杆机构: 是发动机的主要运动部件，其功能是将气缸中混合气体燃烧时放出的热能转换为机械能，其主要有曲轴、活塞连杆、减震器和连接器等部件组成。
3、配气机构及进排气系统:
(1)配气机构的作用：驱动气缸上的气门摇臂，控制进、排气门的开启与关闭，保障新鲜空气及时充入气缸，将燃烧后的废气及时排出。
(2)齿轮系的作用：将曲轴的旋转运动，按一定的方向和传动比，传递到发动机各辅助系统，用以驱动凸轮轴、机油泵、磁电机、水泵等附件工作。
(3)进气系统作用：将新鲜的空气过滤后，与预处理过的燃气均匀混合，送
入气缸内，以满足发动机工作过程所需可燃混合气。附低浓度瓦斯发电机组进排气系统工作流程图: 4、混合器的作用:
混合器是发动机的核心部件之一，其作用是：控制混合气进入发动机的量,
以适应负荷的变化，保证燃气与空气混合均匀，控制混合气的浓度，以满足
燃烧和发动机的性能的需要。
5、增压器的作用:
增压器的作用是：增加发动机的进气量，提高发动机的功率。
6、点火系统：是按照发动机的点火顺序，给各个气缸提供点火高压电，点燃被压缩的混合气使发动机做功。点火系统主要由磁电机、低压电缆、点火线圈、高压线圈、火花塞以及磁电机传动装置。磁电机点火顺序：1-8-5-10-3-7-6-11-2-9-4-12
磁电机输出电压为在DC160 ------- 180v，火花塞电极间隙一般为0.65m m，电极间隙过小，则火花微弱产生积碳而漏电；间隙过大所需击穿电压增高，当间隙增大
到0.85mm时发动机不易启动，而且容易产生点火不连续或不点火现象，使发动机运转不稳定，甚至停车。
7、润滑系统：是向发动机各摩擦面提供充足的机油，以减少其摩损，保证正常运行。同时具有散热、清洁、密封和防蚀等作用。
主要由机油泵、机油泵支架、预供油泵、机油滤清器、离心滤清器、各种调
节阀和润滑管件等组成。
发电机组安装有四台机油泵，即一个手动预供油泵、一个电动预供油泵和装
在油底壳的两个齿轮油泵。
附润滑系统工作循环过程示意图: &冷却系统：借助于冷却介质（如防冻液、水）将发动机受热零件所吸收的热
量及时传输出去，使其保持在适宜的温度下工作，以保证发动机可靠地运行，并具有良好的工作性能。
冷却系统主要由水泵、机油冷却器、中冷器、膨胀水箱、热交换器（或卧式水
箱）和冷却管等。
9、启动系统与监控仪：启动系统由外跨启动电动机由皮带传动。
发电机监控仪：能准确显示发动机转速、油压、水温、油温、增压器油
压，并根据设定对以上参数进行实时监测，并发出报警、光报警、远传报警
等信号。
燃气发电机组故障的现象:
当燃气机发生故障时，一般会伴随以下现象：声音异常、外观异常、温度异常、动作异常、压力异常、气味异常等。
燃气发电机组故障产生的原因:
操作方面原因：启动时间过长、冷机启动未经暖机便并网运行、大修后机组
未经充分磨合，便高负荷运行、待负荷紧急停机、机油量不足开机、冷却水不足开机、超速运行、水温、油温不正常而继续运行高速运转时紧急停机（高速时连杆承受应力大，易造成恶性故障。）、未经预供油便直接启机、转速微调电位器超调（严禁将转速微调电位器置于最大位置，否则，容易造成烧气门、化活塞、拉断连杆等恶性事故。）
维护保养方面原因：添加或更换新机油不及时、机油滤清器滤芯更换不及时、清理空气滤清器不及时、检查调整气门间隙不及时、检查调整点火提前角不及时、检查和向蓄电池补充电解液不及时、冬季发电机组停机后放水不及时。
日常维修保养方面原因：活塞环安装位置不正确、气缸衬套垫安装不正确、
齿轮啮合不正确、紧固件安装不正确、有关配合间隙超值。
联合循环燃气轮机发电厂简介 联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的 循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。胜利油田埕岛电厂采用的是美国GE公司的MS9001E然气轮机，其热效率为33.79%,余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。1．燃气轮机 1.1 简介燃气轮机是一种以空气及燃气为工质的旋转式热力发动机,它的结构与飞机喷气式发动机一致,也类似蒸汽轮机。主要结构有三部分： 1 、燃气轮机（透平或动力涡轮）； 2、压气机（空气压缩机）； 3、燃烧室。其工作原理为：叶轮式压缩机从外部吸收空气,压缩后送入燃烧室,同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合,在定压下 进行燃烧。生成的高温高压烟气进入燃气轮机膨胀作工,推动动力叶片高速 旋转,乏气排入大气中或再加利用。 燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命 周期较长等优点。主要用于发电、交通和工业动力。燃气轮机分为轻型燃气轮机和重型燃气轮机,轻型燃气轮机为航空发动机的转型,其优势在于装机快、体积小、启动快、简单循环效率高,主要用于电力调峰、船舶动力。重型燃 气轮机为工业型燃机,其优势为运行可靠、排烟温度高、联合循环组合效率高,主要用于联合循环发电、热电联产。埕岛电厂采用的 MS9001E燃气轮发电机组是50Hz, 3000转 /分,直接传动的发电机。该型燃气轮发电机组最早 于 1987年投入商 业运行，基本负荷燃用天然气时的功率为123.4MW热效率为 33.79%,排气温度539C，排气量1476X103公斤/小时，压比为12.3，燃气初
文件编号：TP-AR-L7204 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 燃气发电机组使用安全 须知正式样本
燃气发电机组使用安全须知正式样 本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 燃气发动机排气系统温度较高，其燃料又易燃易 爆，隐患较大，稍不注意，就有可能酿成灾祸。因 此，在机房内使用燃气发动机，用户除了要遵守以下 安全规定外，还要根据具体情况，制定安全操作规 程，并严格遵守。 1.机房要求 1.1机房一般采用敞开式或半敞开式，应采用不 发生火花的地面，地面应平整并易于清扫。 1.2如采用封闭式机房，应按《建筑设计防火规 范》（TJ16-74）中防爆要求设计，必须是单层建
筑，门窗一律外开，设置大流量排风装置，防止可燃气体积聚等。 1.3机房与操作间应隔开，不得直接连通，观察窗口应用双层玻璃，且有钢丝网防护。 1.4机房应设有避雷装置。 1.5机组运行现场不得有明火，必须有明显的“严禁烟火”等警示标志。 1.6配备充足的灭火器材。 1.7发动机排气系统的废气中，混有可燃气体，要设计并安装由发动机引向室外的排气管系，排气管系应连接可靠。 2.设备要求 2.1机房内电气设施应为防爆型，进行电气维修时，必须切断电源。
燃气发电机的操作维护和保养规程1范围 本规程适用于站场燃气发电机的操作、维护和保养。 本规程规定了燃气发电机的操作、维护及保养方法 2风险识别及消减措施
3启停机操作 操作前检査 检查ATS双电源切换柜内的开关位置是否合适，控制器置于“auto”位置，“N”“R”侧断路器的电操切换按钮置于“auto"位置；检查备用回路储能开关的状态是否在“charged”位置； 检查发电机充电箱是否正常运行，正常为电源指示灯亮起，输出直流电压13? 14V； 检查发电机电瓶启动电压是否正常（10V?）； 检查燃气调压箱内供气压力是否正常，进气压力为5?8 kPa,出口压力为?kPa。确认燃气供给系统已开启。重点检查锁闭阀是否开启（处于拔出状态），若为关闭状态，打开调压箱内的放气阀，泄压后，关闭放气阀，拔出锁闭阀，先打开出气口球阀，再缓慢打开进气口球阀； 检查冷却剂液位是否充满（临近水箱盖处） 检查放电机房：确保通风良好无杂物。
手动启机 手动旋出紧急停机开关1使之复位； 手动旋转发电机总开关，依次从“AUTO” 一“OFF/RESET” 一“RUN”位； 发电机不带负荷运行，查看数据:输出线电压满足工频50Hz；线电压平均值在390—405V：相电压平均值在230V： 扳动负载断路器至“带载”状态； 确认发电机组运行正常，查看线电流是否在正常负荷范围内； 附图 手动停机 当市电来电时，扳动发电机负载断路器至“空载”状态； 空载运行5分钟后，将发电机总开关依次从“RUN” 一“OFF/RESET”位； 待发动机完全停止转动后并且面板上标有SystemWarning, Not in Auto的指示灯同时亮起；则确认发电机组停止运转； 将总开关从“0FF/RESET” —“AUTO”位； 按下紧急停机(emergency stop),再按面板上的“ALARM OFF"键 确认发电机组手动停机完成： 运行期间参数査看方式 4检査及维护保养 运行期间的检査 运行是否平稳，有无异常声音和异常气味； 检查有无漏水、漏油、漏气、及过热现象； 检查燃气调压箱进出口压力是否正常;
胜动12V190燃气发电机组工作原理: 燃气发动机是一种将燃料的热能转换为机械能输出的动力装置。 发电机是一种将机械能转换为电能输出的动力装置。 燃气发电机组是一种将燃料的热能转换为电能输出的动力装置。 燃气发电机组在启动前处于静止装置。当启动条件具备时，操作人员首先手 动或电动给燃气发动机预供油，待机油压力达到规定范围时按下启动按钮， 使电启动马达通电、将启动齿轮推出与燃气发动机的齿圈啮合并带动齿圈运 转。由于齿圈通过连接盘与发动机曲轴连接为一体，曲轴在齿圈的带动下传 动，进而带动安装在其连杆轴径上的活塞连杆组运动。活塞在汽缸套内按照 吸气、压缩、做功、排气四个冲程有规律地往复运动，当活塞运行至接近压 缩冲程上止点位置时，安装在汽缸盖顶部的火花塞产生火花，将燃料室内的 可燃混合气点燃。可燃混合气燃烧、爆炸产生的作用力迅速推动活塞下行, 通过连杆带动曲轴旋转，燃料的热能转换为曲轴旋转的机械能输出。旋转的 发动机曲轴通过连接盘、发电机连接盘、发电机轴套带动发电机工作、发出 三相交流电，将曲轴旋转的机械能转换为电能输出。 电站安全运行规程 电站运行人员按规定自己检查燃气管路，做到无漏点，各种安装合格。 确认系统安全无误后送燃气。 1、 燃气发动机的定义: 2、 发电机定义: 3、 燃气发电机组的定义: 4、 燃气发电机组的启动及能量转换过程: 1、
操作机组前，机组运行人员首先检查供气管路及连接部位的密封是否可 靠，不准有渗漏。防护罩等安全装置，应齐全完好。各部启动开关灵活 可靠。应清除机组（特别是旋转部件）上放置的杂物（工具、螺丝等）。 检查油室油面。水泵应工作正常。人工盘车检查时，机组应转动灵活, 无卡阻。 启动机组时，必须有两人在场，正常运行5分钟后，检查机组所有的油 路、水路、气路是否正常，如有异常、立刻停机处理。待正常后，方可 离开操作 间。 运行操作人员时刻注意缸温、排温变化情况，观察 TEM 系统缸温、排 温指示。 机组运行期间如遇到意外情况，需要停机处理的，必须迅速采取措施, 使机组尽快运行起来。如不能立刻排除故障，必须马上盘车、泵油，待 油温下降到 60C 以下时再进行处理。 冬季机组停机时要特别注意放水，，必要时用压缩空气吹，包括机组油 冷器、高温 水系、低温水系、换热器等，预防冻坏机体。 机组正常运行中的巡检: 1将机组调整到正常运行功率后，运行人员按规定每30分钟巡回检查一次。 2、观察燃气管线、润滑系统、冷却水系统、进排气系统、是否有泄露现象, （重点检查发动机曲轴两端是否有漏油现象、检查水泵壳体最下端的泄水口 处是否有水流出、检查增压器与电控混合器、排气歧管、排气总管连接处有 无胶管或密封圈有无老化及漏气现象。）。 2、 3、 4、 机组启动和运行过程中，回转件两侧不准有人。 5、 机组运行人员每间隔30分钟检查一遍机组运行情况。 6、 7、
发电机送电操作步骤 一、发电机直接送低压操作： 1、检查发电机各部位.油位.水位等一切正常。启动发电机，低速运转2分钟后转入正常。 2、把发电机房配电柜刀闸合到上位，发电机运转正常后送发电机总开关。 3、把配电室南边低压总开关刀闸合到发电位直接向外送电。 二、发电机升高压送电操作步骤： 1、检查发电机各部位，一切正常后启动发电机，低速运转2分钟后转入正常。 2、把两路网电高压总柜和中间高压联络柜合到停位。再把所有高压出线柜合到停位。 3、检查升压器和各高压柜无问题后，送发电机总开关。 4、把发电机房配电柜刀闸合到下位。送启动按钮，把电送到高压总柜上。 5、在送高压柜前必须电话通知井上下人员，禁止启动设备。发电只准抽水，通风，猴车，调度，监控用。 6、送发电机总高压柜前，必须再检查一遍网电两路总柜是否到断位。确认断位后，方可送发电总高压柜。 7、送高压柜分柜时，只准送南边柜，地面和井下高压柜，其它一律不准送电。 8、送配电室南边低压总柜向外送电。
一柴油发电机为例 （一）、开机前准备： （1）检查接线是否牢固正确； （2）检查燃油箱内的存油是否够； （3）打开燃油箱至柴油机燃油泵的开关，并用燃油手泵排除燃油系统内的空气；（4）检查机油油位； （5）检查水箱是否注满水； （6）电压调节器应在最小位置，自动空气开关应处断路位置。 （二）开机步骤： （1）起动柴油机； （2）柴油机起动后进行急速运行，并密切注意机油压力表的读数，如果压力表不指示应立即停机检查； （3）若机组低速运行正常，可将转速逐渐增加到中速，进行柴油机预热运转，当出水温度达到55℃，机油温度达到45℃时，将转速增至额定转速。 （4）若机组工作完全正常，合上开关屏的空气开关，然后逐渐增加负荷。（三）、运转中的检查： （7）机组正常工作时电压应在400伏左右，电流应不大于额定电流频率应在50赫左右； （8）柴油机水温和油温及机油压力应在规定范围值内； （9）不能让水、油或金属等杂物进入发电机内部； （10）若机组出现异常现象，需立即断电、停机。 （四）、停机步骤： （1）逐渐卸去负荷，断开空气自动开关； （2）在空载状况下，逐渐将转速降至中速，待柴油机水、油温降至70℃下时再行停机； （3）清洁整个机组，并作下一次起动运转的准备。 （五）、保养方法： （1）清除附着机组表面的灰尘、水迹、油迹； （2）每月检查机械连结件和紧固是否有松动现象，检查各运动件转动是否灵活；（3）每周检查机油油位； （4）发电机不用的情况下，每周起动一次，检查是否正常 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）

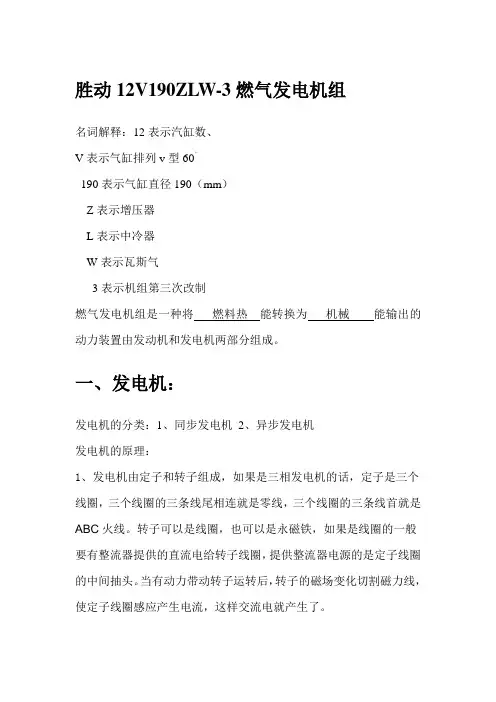

胜动12V190ZLW-3燃气发电机组 名词解释：12表示汽缸数、 V表示气缸排列v型60° 190表示气缸直径190（mm） Z表示增压器 L表示中冷器 W表示瓦斯气 3表示机组第三次改制 燃气发电机组是一种将燃料热能转换为机械能输出的动力装置由发动机和发电机两部分组成。 一、发电机： 发电机的分类：1、同步发电机2、异步发电机 发电机的原理： 1、发电机由定子和转子组成，如果是三相发电机的话，定子是三个线圈，三个线圈的三条线尾相连就是零线，三个线圈的三条线首就是ABC火线。转子可以是线圈，也可以是永磁铁，如果是线圈的一般要有整流器提供的直流电给转子线圈，提供整流器电源的是定子线圈的中间抽头。当有动力带动转子运转后，转子的磁场变化切割磁力线，使定子线圈感应产生电流，这样交流电就产生了。
