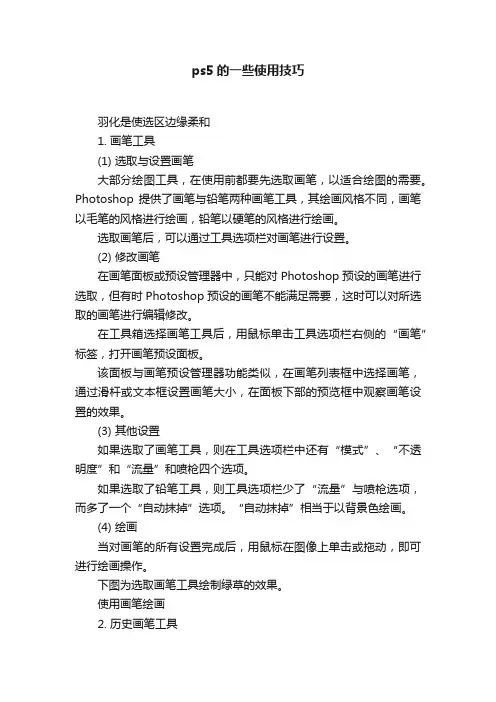

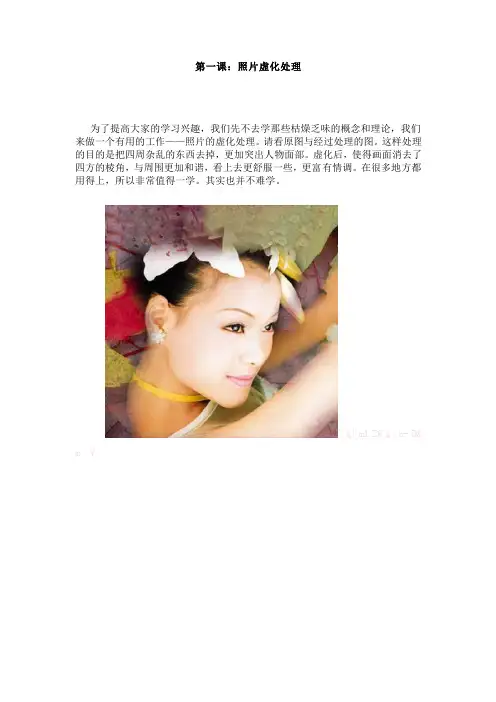

第一课：照片虚化处理
为了提高大家的学习兴趣，我们先不去学那些枯燥乏味的概念和理论，我们来做一个有用的工作——照片的虚化处理。请看原图与经过处理的图。这样处理的目的是把四周杂乱的东西去掉，更加突出人物面部。虚化后，使得画面消去了四方的棱角，与周围更加和谐，看上去更舒服一些，更富有情调。在很多地方都用得上，所以非常值得一学。其实也并不难学。
" q! m1 Z6 q; n- D&
m. V
这是最常见的一种方法。现在我们来制作，一边制作，一边学习新知识。
7 c1 Q4 K0 ?! e
1、打开PS。在菜单“文件”下的“打开”，找到自己电脑硬盘上的原图后打开。
2、在工具栏上，按下第一排左边的虚线矩形按钮不放，（工具右下角有小三角的，表明这里面还有同类的工具），
会出来四种选框工具。点“椭圆选框工具”，然后到照片上画个椭圆。在照片上出现一个虚线画成的椭圆。这时，画得不准确没有关系，一会儿就来调整。这个虚线框就是选区，这是一个非常重要的概念。一定要记住它。今后几乎每一堂课都要提到“选区”的。选区就是我们要进行处理的范围。
3、到菜单“选择”下的“变换选区”点一下，在选区的四周出现了大方框(调整框)，它有一个中心点与八个方点(调整点)。
4、现在可以拉动右边的小方点，会把椭圆拉宽；再拉下面的小方点，可以把椭圆拉长一点；拉四角的小方点，可以放大缩小框子；在框外移动鼠标，可以旋转调整框；点框内空白处，可以移动整个调整框。这样，不断地调整，直到满意为止。不过，不要拉到离照片边缘太近的地方，需要留出一点余地。按一下
回车，调整框就消失了。
5、现在选区的位置已经定好了。我们来制作边界的虚化效果。到菜单“选择”点“羽化”。
在羽化半径中填写20。这个20是指我们需要虚化的边缘的宽度，就是从清晰到不清晰直到消失的一个过渡的宽度值，这是一个估计值，这个估计值与原图的尺寸有关。如果不合适，可以回过头来改成30或者是任何数，主要是观察效果好不好再说。可是，现在是看不出来任何效果的。只好继续往下做，做好了再说了。
6、这个椭圆框里的画面，是我们框选的，是要保留下来的，而虚线框之外的画面，是我们要删除的。为了要删除那些不要的画面，我们就要选中不要的画面。现在，整个画面分成两个部分。一部分是要保留的，另一部分是我们要删除的。不是选中要的，就是选中不要的。那么，只要把现在这个选区反个个儿就可以了。现在到菜单“选择”下点“反选”，虚线框就反过来了。在椭圆选框的外面，出现了四方的选框，这表示：现在所选中的，是椭圆与方框之间的部分。注意：原先羽化的宽度，是向着椭圆内部的。现在反过来是向着椭圆的外部了。
7、好，现在选中的这部分就是我们不要的了。到菜单“编辑”下点“清除”，这部分就没有了，露出了白色的底及虚化的边缘。
8、可能有些朋友点了“清除”之后，四周不是白色的，而是其它颜色的，这里就要补充说明一下颜色的设置了。
在PS 中，设置颜色，分为前景色与背景色两个部分。如白纸黑字，那么，白色就是背景色，黑色就是前景色。在工具栏下部，就有这么一块，我们来看一下：
此主题相关图片如下：
/ e' r% Z2 G8 Q9 i3 U
这里有两块颜色，前面一块是黑色的，后面一块是白色
的。这就是前景色为黑色，背景色为白色的情况。. K.
Z3 F: r3 O
前景色与背景色当然是可以对换的。按那个双向箭头就
可以了。 6 V$ f; k( c2 I4 ?) H) m+ } 此主题相关图片如下： 8 w6 J v8 G! J6 B" E
现在的情况是对换过来了，前景色是白色，背景色是黑
色的。就像是学校里教学的黑板，写上的是白色的粉笔
字。记住这个双向箭头是前景色与背景色的对换按钮。
以后非常有用的。
而左下角的那个黑白小按钮，是默认设置按钮。即无论在什么情况下，什么颜色下，按下这个按钮，就会马上
回到白底黑字的默认设置上来。
好,结合我们现在的情况，如果说要白色的背景的话，那正是一种默认的设置。这样，你在清除之后，四周都是白色的底色了。关于如何改变颜色的问题，我们在以后的课中会来详细讲解。今天我们所要掌握的，就是二点：什么是前景色？什么是背景色？如何交换？如果设为默认的颜色？
9、画面处理得差不多了，要把虚线框去掉。到菜单“选择”下点“取消选择”，虚线框就没有了。
10、现在看一下虚化边缘的效果。20这个半径值还可以。但是如果换了一照片，就不一定是20了，这个值跟原图的大小有关。如果羽化半径值太小，虚化得太突然。如果太大了，虚化部分会影响到主画面。(关于如何修改，重新设置羽化半径值，这部分内容以后会讲到。)
11、好，现在要把图片保存起来。因为起先打开的是“照片01.jpg”，现在如果在菜单下点保存，也会是同样的文件名。弹出的对话框中，可以设置画面品质，可以看到保存后的文件量大小是多少K。这可以让我们保证能上传到论坛上。其它就不用设置了。但是，这样保存的话，原图就会被复盖了。万一你要做另一种效果就不能再使用了。为了保存原图，可以到菜单下点“存储为”，换个文件名保存下来。可以仍然保存为JPG格式。而且还以保存为PSD格式。这是PS的源文件，是可以修改的文件，正如FLASH中的FLA文件一样。假如你制作到了一半，要休息了，临时保存一下文件，就要保存为PSD文件，这样，回来还可以修改。这是要注意的。
好了，今天是第一课，还是少一点儿内容比较好。现在我们来回顾一下今天所学的知识点，也算是复习题：
1、什么是选区？
2、如何调整选区？
3、羽化半径是什么意思？
4、如何删除不要的部分？
5、什么是前景色、背景色？
6、保存有哪几种情况？PSD格式的好处是什么？
7、对照片进行虚化处理有哪几个步骤？
步骤是：
1、画出所要的部分的选区。
2、羽化这个选区。
3、反选，选中我们所不要的画面，把它删除。
第二课：照片虚化处理之二
上一节课，我们制作了圆形的照片虚化。但有时，需要我们制作勾勒轮廓的照片虚化处理。今天我们就在上一节课的基础上，来制作一下，这样，也有助于加深对照片虚化处理的印象。先来看原图：
这是一张少女全身图，姿态优美。如果再如上一课那样，把它用圆框框起来，就不恰当了。这时，就要用轮廓图了。制作步骤是一样的，只是用的工具不一样。
1、打开这张照片。% ~! G+ T0 K9 x
2、在工具栏第二栏的左边，点“套索工具”。
+ P% q2 y K0 C- h' I1 V* k- B# A: v
套索工具可以画出绵延不断的曲线，把人物包围起来。现在先确定一个起点，按下鼠标不要松开，沿着人物的外缘拖动，与人物保持一定的距离。不断地画出大轮廓来。一直到画完一圈，全部包围之后再松手就可以了。这样，选区就做好了。
但是，有时我们会在走到半途时一不小心松了一下鼠标，就会自动产生一个选区，就会变成下面这个样子了。
* s- z9 o/ C* z# G* D
这没关系。我们可以再画一个选区，把新选区与旧选区相加。今天要学的就是这点。先到上面的“工具属性栏”中，点中“添加到选区”这个按钮。(每一个工具点中后，上面都会出现这种工具的属性栏。如果你没有，可以到“窗口”菜单下去点一下“选项”。)这样，画出来的新选区就会与旧选区相加了。
5 ^3 K# g( h- ^) a7 g
现在我们可以继续画了。在原先选区重叠的地方点一下作为新起点，开始向上画，这时，套索工具上多了一个+号，表示是新添的选区。画的时候要与原先画的重叠。画一圈后一直回到这个新起点后放手就可以了。
; L: s0 V2 ~: J4 D( z( x) _
放手后，就会产生一个大的完整的选区了。我们要掌握如何让两个选区相加的手法。在做的过程中，PS允许后悔一次。在菜单“编辑”下点第一项“还原XX”。如果是用套索，就会写成“还原套索”。
3、选区做好了。但是，我们看到，在脚下部分，虚线框离照片边缘太近，这样羽化之后，会露出边框来的。因此，我们要把下部的选区减去一块。现在点
属性栏的“添加到选区”右边的那个按钮“从选区减去”按钮。
然后在裙子的下部画一个选区。这时，套索工具上有一个-号。画完松手，就会从原先的选区中减去新画的选区了。现在的选区离照片边缘远了一些。这就是选区的加减法。这很重要的。% B3 h' S: F9 i& }3 `
4、现在我们可以先对选区的大小及位置进行调整，重要的是不要离照片边缘太近。不然，虚化的部分显示为直线状，很不好看的。你要不断地试，不断地减少选区。3 Z9 g/ F' a- t
5、今天我们试一下：先反选，后羽化。现在把选区反选，然后进行羽化。半径为20。(你也可以试试30，也可以试试15，看看多少才比较舒服些。在PS 中，很多数值都不是硬性规定的，一定要自己不断地变换数据来试看效果，才有感性认识。不能书上说多少就多少。这也是一样很重要的学习方法。)羽化后我们会看到原先的曲线变得圆滑了。4 u# P0 A ~! ]: R8 t" }: p. O" X5 l
6、现在进行“清除”，看一下虚化的情况好不好？如果不好，到编辑菜单点“还原清除”，再重新羽化，直到满意为止。最后“取消选择”。图就做好了。, v) A$ g) \8 g" b+ D! j' H
提纲
1、“套索工具”$ P5 O5 M$ w9 R3 v- U2 { ~4 {
2、再画一个选区，（1）把新选区与旧选区相加。今天要学的就是这点。先到上面的“工具属性栏”中，点中“添加到选区”这个按钮。(每一个工具点中后，（2）上面都会出现这种工具的属性栏。如果你没有，（3）可以到“窗口”菜单下去点一下“选项”。)这样，画出来的新选区就会与旧选区相加了。1 M7 d0 ?3 g# }( H" z7 Z
3、我们要掌握如何让两个选区相加的手法。在做的过程中，PS允许后悔一次。在菜单“编辑”下点第一项“还原XX”。
4、按钮“从选区减去”按钮，选区的加减法% G+ |7 `1 f( d2 Q3 W. L
5、（1）选区反选，（2）进行羽化+ R. N4 m+ N$ r
6、在PS中，很多数值都不是硬性规定的$ U$ }7 z5 e0 q1 q6 a
7、（1）“还原清除”，（2）“取消选择”，（3）“使用历史纪录”。今天的复习题：, R5 z, R6 s) p# G8 R
1、套索工具是如何使用的？
2、选区的相加与相减在哪里设定？
3、如果要反悔一步怎么办？
第三课：图片的大小与裁剪
前两课算是玩了一回图片，今天可要来讲一点儿基础的理论了。别害怕，还是很好玩的，也是很有用的。就是关于图片的大小与图片的裁剪。我们自己用数码相机拍摄的照片要上传到论坛上或是制作到网页中，就需要用到这方面的知识了。
先打开一张图片。就看这一张吧。
色彩很漂亮的风光照片。看上去这张照片并不大。其实这是我在制作网页的时候强行缩小的。所以说图片的真实大小，仅凭眼睛看是看不出来的。我们必须要知道它的具体尺寸。这有两个办法：
第一个办法是下载图片：在网页上，用右键点“图片另存为”，就可以把图片保存在自己的电脑中。然后就可以看到这张图片的尺寸大小与文件量大小了。& m1 D% ~% M9 F" b I$ P/ [9 \
第二个办法是：点一下图片，让它变成最大，然后用右键点一下图片，再点“属性”，可以看到一张图片的尺寸大小与文件量的大小。如这张图片的原图是800*568，它的文件量大小是447k。我们可以用PHOTOSHOP来改变它的长与宽，并改变它的文件量，以适应网页与论坛的需要。知道了原图的尺寸，我们就可以避免马赛克的出现。一张图片，如果放大到了超过它的原先尺寸，它就会出现马赛克。以后在制作FLASH时的时候就可以避免了。另外，有些图片需要进行选题与裁剪，让它更加突出主题，更加精练。这些就是我们今天所要学的内容。
现在我们打开PS，打开这张图片。现在我们所看到的图片也不是它的真实大小，而是PS调整的适当的工作面显示大小。上面写着50%，只是一半。如果是百分之百的话，就要有四张拼起来那么大。它的真实大小如果在800*600的电脑屏幕上来，会占满整个屏幕，就是一张屏幕保护图片。（以下显示的图片，都是在PS中的工作图片，真实大小，没有进行网页的强行缩小）2 S5 E3 D _- V2 M2 V8 B# F
一、裁剪图片：
先来学习如何裁剪图片。点工具栏左下第三个工具“裁剪工具”。
然后到图上，按下鼠标，在我们需要留下的画面上划出一个矩形后松手。
这时，我们
可以看到：矩形之外的画面变暗了，变暗的部分是将要裁去的画面。这个矩形框我们已经熟悉了，它就是调整框。我们可以移动那些小方块进行调整，还可以把矩形框旋转，直到满意为止。现在我们要考虑的只是画面的精练与美观，长与宽的比例，而不必考虑它的尺寸大小与文件量的大小。这方面过后我们会再进行处理。当你对画面满意后，就可以按下工具属性栏最右边的“对勾”，
（也可以在图片内双击鼠标。）图片就裁剪成功了。我们要的部分即矩形框内的画面被留下来了，其它部分就消失了。图片就成了下面这个样子了。
是不是比先前更精练，更有纵深感呢？这只是各人的艺术眼光不同而已。先前是突出山与石，现在是突出蓝天与道路了。
那么，现在的新图的尺寸又是多少了呢？接下来我们继续进行处理。% A5 }5 \3 Y- r! |% I
二、处理图片的长与宽尺寸大小：% P' A/ [2 T* p5 P% e, L. I% a
打开菜单“图像”下的“图像大小”。出来一个对话框。
（注意：上面所写的“像
素大小：642k”不是文件量的大小。“文档大小”也不是文件量的大小，因为这里面还有一个图片像素分辨率的问题，与屏幕显示分辨率的问题，这里所指的是打印机打印的情况。这些，我们都可以不去管它，我们只以像素值来衡量。如大多数的FLASH制作的尺寸是550*400。我们可以用这个尺寸也推断图片的真实大小。）
现在我们看到这张图是440*498像素。这正是经过裁剪后的图片的真实大小。而裁剪前的图片是800*600，近一半大小。2 ?6 Y/ F" g( j& O+ Y; _不过，现在我们所看到的这个经过裁剪的新图也不是它的真实大小，还是在PS中的工作区显示大小。看一张图片是不是真实大小，只要看图片上边沿的文件名＠后面是不是100%就可以了。# `5 O7 q6 f- O9 _8 K4 T; _现在，我们要把这张图片的长与宽缩小。从这个对话框上，我们可以看到现在的尺寸是440*498。一般我们总是把图片缩小为好，而不是放大。因为放大会影响到画面的质量。同时也尽量把长与宽按比例地缩小，这样才不会失真。这就是要在“约束比例”前打上勾。假定你想把你的图片的宽度缩小到220像素，就把原来的440改成220，高度就不必填了，然后按“好”。图片就会按比例缩小。
成了这个样子。现在的尺寸是220*249。是前面的一半大小。现在你如果把图片保存起来，它的画面不变而长与宽都变小了，文件量自然也变小了。你就可以这样用到网页或FLASH上去了。这样的做法是最经济的了，比网页强制缩小显示要节省很多的文件量。
三、观看图片的真实大小：: f: [" r5 \+ k/ D5 r0 }$ B* P
在这么小的画面上工作，肯定是不行的。现在我们先来看看它的真实大小。
点一下“缩放工具”(就是放大镜)。然后在“工具属性栏”上，点一
下“实际像素”，就会把图片放大，这是它的真实尺寸大小了。我们看到在图片的上边线有“文件名100%”。这是观看一张图片真实大小的办法。220*249的图片的真实大小正是这么大。（见右
图）
四、在工作区放大缩小图片：6 f( M$ F* ~+ W! M; I, u% F; a
真实大小我们是看到了，但是还不能满意于此。因为，假如一张图片的真实大小很大很大，超出屏幕那么大，我们怎么工作呢？或者假如一张图片极小极小，几乎看不清楚，又怎么工作呢？为了工作的需要，我们还是得把它们放到适当的
大小。这只是为了操作方便，丝毫没有改变图片的任何性质，这一点跟前面的裁剪或是改变尺寸是完全不同的两回事。只做绘图显示用。
比如这张220*249的图，我们操作的时候嫌小，你仍可以点中“缩放工具”，用鼠标去拉它的右下角，把画布（浅灰色的部分是工作区，也称画布）拉大，
一直拉
到满意的大小。现在拉到上面这个样子。现在再去点属性栏中右边的“满画布显示”，这时，图片就会放大到充满画布。但是画布也会做一定的调整，这是软件认为这样是最合适的工作面大小。如果你要再自行调整，可以再把画布拉大，然后用放大镜进行调整。现在方便了我们观察与操作了。现在的放大比是171%。
有一点儿马赛克出现了。关于工作区中图片的缩放手法还有好多，今天先介绍这种最实用的办法。就是先确定画布的大小，然后按“满画布显示”。其它的办法以后碰到了再说。D) Q4 R* q% C; _7 W- r+ |9 L
五、控制图片文件量的大小：
现在来说说文件量的大小。有些论坛只允许上传100k的图片，有些论坛可以上传200k的图片。所以，一定要控制我们制作的图片的文件量。当图片处理完了之后，要保存起来。你可以点菜单“文件”下的“存储为WEB所用格式”。
会弹出一个操作图。左边是原图，右边有各种选项。先看“品质”。现在是100%。我们看到在左边图的下面有这么一栏：79.04k。
这就是它
在质量最好的时候，文件大小是79.04k。如果想要文件量再小一点，这是需要牺牲画面质量的。你可以把“品质”改为70%，这时再来看文件量，它变成了37.53k 了。（这两者是不成比例的。）这样，我们就可以控制文件量的大小了。（文件量下面的100%是观看图片大小的，不会改变图片的本身。）
好了，今天的课内容够多的了。我们学了五个方面的内容。现在我们知道如何来裁剪与控制图片尺寸的大小与文件量的大小了。在数码相机的拍摄中，我们可以设定照片的大小，如2048*1760，1600*1200，1200*960，640*480等等。有时拍出来的照片的文件量高达1兆。这么大的照片是没办法上传到网页或论坛上的。（一般500*450左右比较合适，文件量控制在100k左右比较好。）现在用PHOTOSHOP，我们就可以自由的选择制作了。7 h9 L( l0 I% L+ Z# g
下面是复习题：
1、怎样从网页上知道图片的长与宽以及文件量的大小？; d& q; m% ^; A& e5 a' }
2、为什么有些图片会出现马赛克现象？
3、怎样使用裁剪工具？6 @" }! c$ {( O
4、在PS中怎样才能知道图片的长与宽？/ [2 h$ ]# o% Y% F& _- B) B: ^
5、怎样把图片的长与宽按比例地放大或缩小？
6、怎样才能看到图片的真实大小？& g2 m% E/ _0 s9 W
7、工作时，怎样做才能把图片迅速地放置到最合适的大小？2 }4 a: r4 Z( F& t0 E1 V. \8 L1 W
8、如何控制图片的文件量？0 P% L3 @6 g- X* @' _
第四课：制作朦胧照片
- j% Y9 C5 d+ l& Q
今天我们来学习制作朦胧照片。先请看下面这两张照片：
