封面
PLC改造Z3050摇臂钻床
学校：荣昌世纪培训学校
姓名：邓祥富
内容提要
本论文是研究机械加工中常用的Z3040摇臂钻床传统电气控制系统的改造
问题,指在解决传统继电器—接触器电气控制系统存在的线路复杂、可靠性稳定
性差、故障诊断和排除困难等难题。由于PLC电气控制系统与继电器—接触器
电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干
扰能力强，故障率低，对工作环境要求低等一系列优点。因此，本论文对Z3040摇臂钻床电气控制系统的改造，将把PLC控制技术应用到改造方案中去，从而
大大提高摇臂钻床的工作性能。论文分析了摇臂钻床的控制原理，制定了可编
程控制器改造Z3040摇臂钻床电气控制系统的设计方案，完成了电气控制系统
硬件和软件的设计，Z3050摇臂钻床的电气原理图绘制、I/O端口的分配、I/O
硬件接线图的绘制、PLC梯形图程序的设计。论述了采用PLC取代传统继电器—接触器电气控制系统从而提高机床工作性能的方法。
目录
1绪论............................................................ .3 1.1 PLC的介绍 (3)
1.2 PLC的基本组成及工作原理 (3)
2 Z3040摇臂钻床传统电气控制系统的原理 (4)
2.1主电路 (4)
2.2 控制电路、信号及照明电路 (5)
2.3 主电动机控制 (5)
2.4 摇臂的升降控制 (5)
2.5 立柱和主轴箱的夹紧和松开控制 (6)
3．1 PLC型号的选择 (7)
3.2 PLC的I/O分配表 (8)
3.3 PLC的硬件接线 (9)
4 PLC控制程序 (10)
5 结论 (11)
6 参考文献 (11)
绪论
Z3040摇臂钻床是工厂中常用的金属切削机床，它可以进行多种形式的加工，如：钻孔、
镗孔、铰孔及螺纹等。从控制上讲，它需要机、电、液压等系统相互配合使用，而且，要进
行时间控制。它的调速是通过三相交流异步电动机和变速箱来实现的。也有的是采用多速异
步电动机拖动，这样可以简化变速机构。摇臂钻床的主轴旋转运动和进给运动由一台交流异
步电动机拖动，主轴的正反向旋转运动是通过机械转换实现的。故主电动机只有一个旋转方
向。此外，摇臂的上升、下降和立柱的夹紧、放松各由一台交流异步电动机拖动。
目前，Z3040摇臂钻床的电气控制系统普遍采用的是传统的继电器—接触器控制方式。
因此所要控制的电机较多所以电路较复杂，在日常的生产作业当中，经常发生电气故障，从
而影响生产。另外，一些复杂的控制如：时间、计数控制用继电器—接触器控制方式较难实
现，所以，有必要对传统电气控制系统进行改进设计。PLC电气控制系统可以有效的弥补上
述系统的这一缺陷。
1.1 PLC介绍
在PLC问世之前，继电器接触器控制在工业控制领域中占有主导地位。而继电器控制系统是采用固定接线的硬件实现控制逻辑。如果生产任务发生了变化，就必须重新设计，改变硬件结构，这样就造成了时间和资金的浪费。另为，大型控制系统用继电器接触器控制，使用的继电器数量较多，控制系统的体积大，耗电量多，而且继电器触点为机械触点，工作频率较低，在频繁动作情况下寿命较短。造成系统故障。系统可靠性差。为了解决这一问题，美国数字设备公司（DEC）于1969年研制出了世界上第一台可编程控制器，并在GM公司汽车自动装配线上使用，随后，日本、德国等相继引入了这项技术，可编程控制器由此迅速发展起来。
80年代以来，随着大规模和超大规模集成电路技术的迅猛发展，16位和32位的微处理器为核心的可编程控制器得到迅速发展。这是的PLC具有了高数计数,中断计数,PID调节和数据通信功能，从而使PLC得应用范围不断扩大。
PLC是一种数字运算操作的电子系统，专为在工业环境下应用和设计的，它采用可编程的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算数运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械和生产过程。
1.2 PLC的基本组成及工作原理
目前，可编程控制器的产品很多，不同的厂家生产的PLC以及同一厂家生产的不同型号的PLC，其结构各有不同，但就其工作原理和基本组成而言是大致相同的。它们都是以微处理器为核心结构，其功能的实现不仅基于硬件的作用，更要靠软件的支持。实际上可编程控制器就是一种新型的工业控制计算机。PLC主要是由微处理器CPU、存储器、输入/输出模块、I/O接口、通信接口及其电源组成。PLC是一种存储程序用的控制器。用户某一对象的具体控制要求编写控制程序，用编程器将程序键入到PLC的用户程序存储器中寄存。PLC的控制功能就是通过运行用户程序来实现的，其工作方式分为输入采样、程序执行、输出刷新三个阶段。
2 Z3040摇臂钻床传统电气控制系统的原理
2.1 主电路
Z3040摇臂钻床的主轴旋转运动和摇臂升降运动的操作是通过不能复位的
十字开关来操作的,它本身不具有欠压和失压保护。因此在主回路中要用一个接触器将三相电源引入。
它的主电路、控制电路、信号电路的电源均采用自动空气开关引入，自动开关的电磁脱扣作为短路保护取代了熔断器。交流接触器KM 1只主电动机M 1接通或断开的接触器，KR 1为主电动机过载保护用热继电器。摇臂的升降，立柱的夹紧放松都要求拖动的电动机正反转，所以M 2和M 3电动机分别有两个接触器，它们为KM 2、KM 3和KM 4、KM 5。摇臂升降电动机M 2、冷却泵电动机M 4设均为短时工作，不设过载保护。
FU1
L1
L2L3
QS2 KM114FR1 14 M13～
M23～
QS
1333Z3050摇臂钻床电气原理图
M43～KM2161U
1V 1W
1V 1W
1U
KM317FU2SB1
FR1
SB2
KM418
M33～
KM519
FR2 15
FR2
SB3
SB4SB4KM3
KM2
SB3KM5
SB5
SB6
KM4
U12V12W12U11
V11
W11
U14
V14W14
W13
V13U13PE
TC
380V
127V
6V
F U 3
201
101
A0B-25 90W 3000r/min JO2-11-4 4KW 1440r/min
JO2 22-41410r/min
JO2-11-4 0.6KW 1410r/min
XB
EL HL1HL2HL3KM1KT KM2KM3KM4KM5YA
102
SQ4
SA
103
202
203
204
102
KM1
KM1SQ1SQ1
SQ2
KT SQ3
SQ3
SB5
SB6KM5SQ3
KT
1
23
4
56
7
8
9
10
1112
131415
1617
18
19
20
21
22电源开关及总短路保护冷却泵电动机主轴电动机
短路保护摇臂电动机上升
下降液压泵电动机
放松
夹紧
控制电路
照明
指示灯夹紧放松主轴
主轴控制
摇臂延
时夹紧摇臂上升下降
放松
夹紧
液压泵
放松夹紧电磁铁
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1516
17
18
19
14
182019175
55
666161977718
888
20
2020
U15
V15
W15
2.2控制电路、信号及照明电路
控制电路的电源由控制变压器TC二次侧输出110V供电，中间抽头201对地为信号灯电源6V,101号线对地为照明变压器TD输出36V。
2.3 主电动机控制
按启动按钮SB2，则接触器KM1吸合并自锁，使主电动机M1启动运行，同时指示灯HL2显亮。按停止按钮SB1，则接触器KM1释放，使主电动机M1停止旋转，同时指示灯HL3熄灭。
2.4摇臂升降控制
（1）摇臂上升按上升按钮SB4，则时间继电
器KT1通电吸合，它的瞬时闭合的动合触头闭
合，接触器KM4线圈通电，液压油泵电动机M3
启动正向旋转，供给压力油。压力油经分配阀
体进入摇臂的“松开油腔”，推动活塞移动，
活塞推动菱形块，将摇臂松开。同时，活塞杆
通过弹簧片使行程开关SQ2，使其动断触点断
开，动合触点闭合。前者切断了接触器KM4的线圈电路，KM4的主触头断开，液压油泵电机停止工作。后者使交流接触器KM2的线圈通电，主触头接通M2的电源，摇臂升降电动机启动正向旋转，带动摇臂上升，如果此时摇臂尚未松开，则行程开关SQ2常开触头不闭合，接触器KM2就不能吸合，摇臂就不能上升。
当摇臂上升到所需位置时，松开按钮SB4则接触器KM2和时间继电器KT1同时断电释放，M2停止工作，随之摇臂停止上升。
由于时间继电器KT1断电释放，经1～3秒时间的延时后，其延时闭合的常闭触点闭合，使接触器KM5吸合，液压泵电机M3反向旋转，随之泵内压力油经分配阀进入摇臂的“夹紧油腔”，摇臂夹紧。在摇臂夹紧的同时，活塞杆通过弹簧片使行程开关SQ3的动断触点断开，KM5断电释放，最终停止M3工作，完成了摇臂的松开→上升→夹紧动作。
（2）摇臂下降按下降按钮SB5，则时间继电器KT1通电吸合，其常开触头闭合，接通KM4线圈电源，液压油泵电机M3启动正向旋转，供给压力油。与前面叙述的过程相似，先使摇臂松开，接着压动行程开关SQ2。其常闭触头断开，使KM4断电释放，液压油泵电机停止工作；其常开触头闭合，使KM3线圈通电，摇臂升降电机M2反向运转，带动摇臂下降。
当摇臂下降到所需位置时，松开按钮SB5，则接触器KM3和时间继电器KT1同时断电释放，M2停止工作，摇臂停止下降。
由于时间继电器KT1断电释放，经1～3秒时间的延时后，其延时闭合的常闭触头闭合，KM5线圈获电，液压泵电机M3反向旋转，随之摇臂夹紧。在摇臂夹紧同时，使行程开关SQ3断开，KM5断电释放，最终停止M3工作，完成了摇臂的松开→下降→夹紧动作。
组合开关SQ1a和SQ1b用来限制摇臂的升降过程。当摇臂上升到极限位置时，SQ1a动作，接触器KM2断电释放，M2停止运行，摇臂停止上升；当摇臂下降到极限位置时，SQ1b动作，接触器KM3断电释放，M2停止运行，摇臂停止下降。
摇臂的自动夹紧由行程开关SQ3控制。如果液压夹紧系统出现故障，不能自动夹紧摇臂，或者由于SQ3调整不当，在摇臂夹紧后不能使SQ3的常闭触头断开，都会使液压泵电机因长期过载运行而损坏。为此，电路中设有热继电器FR2。
摇臂升降电动机的正反转控制继电器不允许同时得电动作，以防止电源短路。为避免因操作失误等原因而造成短路事故，在摇臂上升和下降的控制线路中采用了接触器的辅助触头互锁和复合按钮互锁两种保证安全的方法，确保电路安全工作。
2.5．立柱和主轴箱的夹紧与松开控制
立柱和主轴箱的松开（或夹紧）既可以同时进行，也可以单独进行，由转换开关SA1和复合按钮SB6（或SB7）进行控制。SA1有三个位置。扳到中间位置时，立柱和主轴箱的松开（或夹紧）同时进行；扳到左边位置时，立柱夹紧（或放松）；扳到右边位置时，主轴箱夹紧（或放松）。复合按钮SB6是松开控制按钮，SB7是夹紧控制按钮。
（1）立柱和主轴箱同时松、夹将转换开关SA1扳到中间位置，然后按松开按钮SB6，时间继电器KT2、KT3同时得电。KT2的延时断开的常开触头闭合，
电磁铁YA1、YA2得电吸合，而KT3的延时闭合的常开触点经1～3秒后才闭合。随后，KM4闭合，液压泵电动机M3正转，供出的压力油进入立柱和主轴箱松开油腔，使立柱和主轴箱同时松开。
（2）立柱和主轴箱单独松、夹如希望单独控制主轴箱，可将转换开关SA1扳到右侧位置，按下松开按钮SB6（或夹紧按钮SB7），此时时间继电器KT2和KT3的线圈同时得电，电磁铁YA2单独通电吸合，即可实现主轴箱的单独松开（或夹紧）。
松开复合按钮SB6（或SB7），时间继电器KT2和KT3的线圈断电释放，KT3的通电延时闭合的常开触头瞬时断开，接触器KM4（或KM5）的线圈断电释放，液压泵电动机停转。经过1～3秒的延时，电磁铁YA2的线圈断电释放，主轴箱松开（或夹紧）的操作结束。
3．1 PLC型号的选择
PLC输出模块有继电器型、晶体管型和双向可控硅型三种。由于Z3040摇臂钻床控制对象对PLC输出点的动作表达速度要求不高，继电器型输出模块的动作速度完全能够满足要求，且每一点的输出容量较大，在同一时间内对导通的输出点的个数没有限制，这将给设计工作带来很大的方便。所以选用继电器输出模块，结合Z3040摇臂钻床电气控制系统的实际情况，需要输入点数大于17个，输出点数大于11个。所以我选用了日本三菱公司的FX2N-32MR的PLC,32个I/O点的基本单元，继电器输出型。
3.2 PLC的I/O分配表
输入信号端口分配表
地址号符号名称用途
X0SB1总起动按钮
X1SB2主电动机起动按钮
X2SB3摇臂上升起动按钮
X3SB4摇臂下降起动按钮
X4SB5主轴箱、立柱、摇臂松开按钮
X5SB6主轴箱、立柱、摇臂夹紧按钮
X6SB7总停止按钮
X7SB8主电动机停止按钮
X8KR1M1电动机过载保护用热继电器X9KR2M3电动机过载保护用热继电器X10ST1－1摇臂上升用行程开关
X11ST1－2摇臂下降用行程开关
X12ST2摇臂夹紧、放松用行程开关X13ST3摇臂夹紧用行程开关
X14ST4立柱夹紧、放松指示用行程开关X15SA2 - 1主轴箱夹紧、放松用组合开关X16SA2 - 2立柱夹紧、放松用组合开关
输出信号端口分配表
地址号符号名称用途
Y0KM1主轴旋转接触器
Y1KM2摇臂上升接触器
Y2KM3摇臂下降接触器
Y3KM4主轴箱、立柱、摇臂放松接触器Y4KM5主轴箱、立柱、摇臂夹紧接触器Y5Y A1主轴箱夹紧、放松用电磁铁
Y6Y A2立柱夹紧、放松用电磁铁Y7HL1电源工作状态指示信号灯Y8HL2立柱松开指示信号灯
Y9HL3立柱夹紧指示信号灯
Y10HL4主电动机旋转指示信号灯
3.3 PLC的硬件接线
SB1X0
X1 SB2
X2 SB3
X3 SB4
X4 SB5
X5 SB6
X6 SB7
X7 SB8
X8 KR1
X9 KR2
X10 ST1-1
X11 ST1-2
X12 ST2
X13 ST3
X14 ST4
X15 SA2-1
X16
COM SA2-2
DC24V
Y0KM1
KM2 Y1
KM3 Y2
KM4 Y3
KM5 Y4
YA1 Y5
YA2 Y6
Y7
Y8
Y9
Y10
AC110V
CM1
CM2
AC6V
HL4
HL3
HL2
HL1
4 PLC控制程序
5 结论
可编程控制器是一种广泛应用于工业现场的新型控制器，具有结构简单，抗干扰性强，编程方便等特点，本课题采用PLC自动控制技术取代了传统继电器—接触器电气控制系统，实现了对Z3040摇臂钻床的自动控制，从而提高了机床的工作效率、工作稳定性和可靠性，而且，还大大降低了工人的劳动强度，改善了产品的加工质量，降低了设备故障率，提高了生产率。由于现在能力有限，其中还有许多的不足，一些比较高级的指令没有运用到。但是通过这次毕业设计使我对PLC和电气控制控方面的知识又有了更加深刻的理解，并让我对word文档的制作有了进一步的掌握，为我今后走向工作岗位从事相关工作奠定了很好的基础。
6 参考文献
1.《电气控制与可编程控制器应用技术》主编：郁汉琪第二版
2 《数控机床》主编：李雪梅第三版
3 《机床电气自动控制》主编：齐占庆 1987
4 《PLC原理与运用》主编：李国厚 2005
备注：其中还在网上查找了大量的有关资料供参考。
新乡职业技术学院 毕业设计（论文）题目摇臂钻床控制系统的设计 系别机电工程系 学生姓名张庆伟 学号1010103115 专业名称机电一体化 指导教师李静 2013年4月23日
摇臂钻床控制系统的设计 摘要 本论文是研究机械加工中常用的Z3040摇臂钻床传统电气控制系统的改造问题,旨在解决传统继电器—接触器电气控制系统存在的线路复杂、可靠性稳定性差、故障诊断和排除困难等难题。由于PLC电气控制系统与继电器—接触器电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干扰能力强，故障率低，对工作环境要求低等一系列优点。因此，本论文对Z3040摇臂钻床电气控制系统的改造，将把PLC控制技术应用到改造方案中去，从而大大提高摇臂钻床的工作性能。论文分析了摇臂钻床的控制原理，制定了可编程控制器改造Z3040摇臂钻床电气控制系统的设计方案，完成了电气控制系统硬件和软件的设计，其中包括PLC机型的选择、I/O端口的分配、I/O硬件接线图的绘制、PLC梯形图程序的设计。对PLC控制摇臂钻床的工作过程作了详细阐述，论述了采用PLC取代传统继电器—接触器电气控制系统从而提高机床工作性能的方法，给出了相应的控制原理图。 关键词：可编程控制器，摇臂钻床，梯形图，电气控制系统
前言 (1) 第一章. Z3040摇臂钻床的简介 (5) §1.1 Z3040摇臂钻床的简介 (5) 第二章．摇臂钻床电气控制................. 6彈贸摄尔霁毙攬砖卤庑。 §2.1、电气控制线路图的设计 (6) §2.2主要线路的工作情况 (10) 第三章电气控制系统硬件部分的设计....... 13茕桢广鳓鯡选块网羈泪。 §3.1基于PLC的Z3040摇臂钻床控制部分的设计13 §3.2 Z3040摇臂钻床电气控制系统软件部分的设计17 第四章 Z3040摇臂钻床液压系统的设计...... 21預頌圣鉉儐歲龈讶骅籴。 §4.1液压系统的初步设计 (21) 结论................................ 24铙誅卧泻噦圣骋贶頂廡。参考文献................................ 25擁締凤袜备訊顎轮烂蔷。致谢 (26)
封面 PLC改造Z3050摇臂钻床 学校：荣昌世纪培训学校 姓名：邓祥富
内容提要 本论文是研究机械加工中常用的Z3040摇臂钻床传统电气控制系统的改造 问题,指在解决传统继电器—接触器电气控制系统存在的线路复杂、可靠性稳定 性差、故障诊断和排除困难等难题。由于PLC电气控制系统与继电器—接触器 电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干 扰能力强，故障率低，对工作环境要求低等一系列优点。因此，本论文对Z3040摇臂钻床电气控制系统的改造，将把PLC控制技术应用到改造方案中去，从而 大大提高摇臂钻床的工作性能。论文分析了摇臂钻床的控制原理，制定了可编 程控制器改造Z3040摇臂钻床电气控制系统的设计方案，完成了电气控制系统 硬件和软件的设计，Z3050摇臂钻床的电气原理图绘制、I/O端口的分配、I/O 硬件接线图的绘制、PLC梯形图程序的设计。论述了采用PLC取代传统继电器—接触器电气控制系统从而提高机床工作性能的方法。 目录 1绪论............................................................ .3 1.1 PLC的介绍 (3) 1.2 PLC的基本组成及工作原理 (3) 2 Z3040摇臂钻床传统电气控制系统的原理 (4) 2.1主电路 (4) 2.2 控制电路、信号及照明电路 (5) 2.3 主电动机控制 (5) 2.4 摇臂的升降控制 (5) 2.5 立柱和主轴箱的夹紧和松开控制 (6) 3．1 PLC型号的选择 (7) 3.2 PLC的I/O分配表 (8) 3.3 PLC的硬件接线 (9) 4 PLC控制程序 (10) 5 结论 (11) 6 参考文献 (11)
洛阳理工学院 课程设计说明书 课程名称：机械制造装备设计 设计课题：钻模夹具设计 专业：机械设计制造及其自动化班级： 姓名：
课程设计任务书 机械工程系机械设计制造及其自动化专业 学生姓名：班级：学号： 课程名称：机械制造装备设计 设计题目：钻模钻削夹具设计 课程设计内容与要求： 内容： 见A4图为所示加工弯板，设计一套钻模夹具，便于摇臂钻床的加工。 设计要求： 1.在摇臂钻床上加工2-Φ12的通孔。 2.要求绘制A1夹具装配图一张，A3夹具中零件图一张，A4加工零件图一张，说明书一份。 3.夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工成本，提高劳动生产率和减轻工人的劳动强度，便于批量生产。 设计（论文）开始日期2012年月日指导老师： 设计（论文）完成日期2012年月日 年月日
课程设计评语 机械工程系机械设计制造及其自动化专业 学生姓名：班级：学号： 课程名称：机械制造装备设计 设计题目：钻模钻削夹具设计 指导老师： 课程设计篇幅： 图纸三张 说明书18 页 指导教师评语： 年月日指导老师 洛阳理工学院
目录 绪论 (1) 第一章夹具的发展概况 (2) 第二章专用夹具设计 (4) 2.1设计前的工作准备 (4) 2.1.1 明确工件的年生产纲领 (4) 2.1.2 熟悉工件零件图和工序图 (4) 2.1.3加工方法 (5) 2.2总体方案的确定 (5) 2.2.1 定位方案 (5) 2.2.2 夹紧机构 (6) 2.2.3 选择导向装置 (8) 2.2.4 夹具体 (9) 2.3绘制夹具装配图 (11) 2.3.1 定位、夹紧、导向、夹具体 (11) 2.4夹具精度的验算 (13) 2.4.1误差分析 (13) 2.4.2误差计算 (14) 第三章方案设计论证 (15) 3.1设计思路 (15) 3.2设计方法与结果 (15) 致谢 (16) 感想 (17) 参考文献 (18)

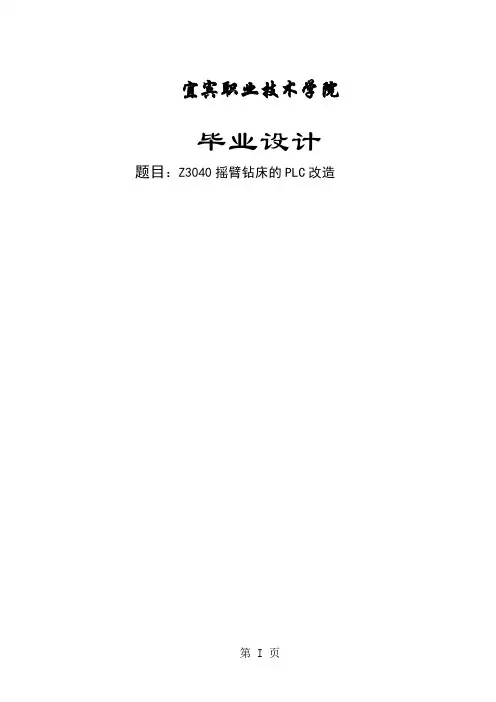

宜宾职业技术学院题目：Z3040摇臂钻床的PLC改造
