项目编号:
1号炉磨煤机部分衬板、螺栓更换技术方案
编写：何国军
会审:
审核：
审定：
批准：
新电公司设备管理部锅炉专业
二0一一年七月
1号炉磨煤机部分衬板、螺栓更换技术方案
一、概述：
新余发电公司1号炉配沈阳重型机械厂制造的DTM—380/830－IV球磨机2台，于1995年8月投入运行。2002年5月将1号炉磨煤机筒体部位所有22圈衬板更换为组合自固型无受力螺栓球磨机衬板。磨煤机筒体衬板运行至今，磨损已经相当严重，2011年6月检查1号炉甲、乙磨煤机，甲磨煤机筒体衬板进口端数1-7圈及18-22圈磨损严重，乙磨煤机筒体衬板进口端数1-10圈、21-22圈及出口端衬板磨损严重，特别是筒体衬板进口端数第1-7圈的衬板及铆板磨损已超过2/3，严重影响整个无受力螺栓衬板的整体组合性能，甲磨煤机第8-17圈及乙磨煤机的11-20圈的衬板及铆板在2009年进行的更换，目前磨损未超过1/3，目前衬板的整体组合性能较好；1号炉甲、乙磨煤机筒体螺栓垫片结构不先进，密封补偿性能差容易发生螺栓泄漏。故策划在2011年1号炉C修期间将甲磨煤机筒体衬板进口端数1-7圈及18-22圈磨损严重，乙磨煤机筒体衬板进口端数1-10圈、21-22圈及出口端衬板整体拆除，重新安装新衬板，筒体衬板仍使用组合自固型无受力螺栓板，同时更换1号炉甲、乙磨煤机所有筒体衬板、端衬板的螺栓垫片、橡胶圈。
二、组织措施
1.项目负责人：何国军
2.施工负责人：黄卫东
3.计划实施时间：11月18日-27日
4.进度安排：
5.为保障1号炉甲、乙磨煤机衬板检修项目按期保质完成，防止施工过程中发生工期延误、人身伤害等情况，相关部门需在检修前做好以下防范措施。
5.1 发电部：做好工作票办理工作；做好磨煤机停电、送电及启停的配合工作。
5.2 检修公司：做好检修前的人员组织、施工机具、工器具、安全防护设施、安全用具、安全防护用品准备及自查工作，明确工作负责人及作业班成员，严格执行“两票三制”和危险点分析与控制措施，认真开展作业现场“三讲一落实“活动，提高现场风险防控能力；合理安排人员，保证工作进度，对检修过程中出现的异常情况及时通报。
5.3设备部：做好项目协调工作；上报项目材料计划并做好督促到货及验收工作；做好现场监督管理，检查现场安全控制措施落实情况，及时分析现场状况，针对发生异常情况补充完善项目施工安全技术措施，监督施工进度及检修质量，做好验收工作。
5.4安全监察部：监督安全措施落实及人员到位情况。
三、技术措施
1、打开1号炉甲、乙磨煤机筒体进口端人孔门，筛选钢球。
2、作业开工前首先把入口斜管拆除，放到安全位置。
3、拆除甲磨煤机筒体衬板进口端数1-7圈及18-22圈磨损严重、乙磨煤机筒体衬板进口端数1-10圈、21-22圈：用火焊割开一排铆板并清除，接着依次拆除相邻两个四分之一圈衬板并清除，盘磨使未拆除衬板盘到下面，同样用火焊割掉铆板（衬板）螺栓，拆除铆板，依次拆除衬板并清除。
4、拆除磨煤机出口端衬板。
5、磨煤机大齿轮端面断裂螺栓更换，磨煤机大齿轮与筒体端盖缝隙塞入盘根封堵。
6、火焊割掉磨煤机筒体及端盖衬板不更换部分的螺栓：每块铆板（衬板）割掉一个，安装好新螺栓后再更换剩下的另一个铆板（衬板）螺栓。
7、安装磨煤机端衬板，甲磨煤机仍安装拆卸下的旧端衬板，乙磨煤机安装新端衬板。
8、测量筒体直径及长度，安装磨煤机头部端筒体衬板，调匀间隙，筒体衬板的安装可以从入料端，也可以从出料端安装。
9、安装每排衬板，先用螺栓上紧铆板，允许同时安装四排衬板，第一排衬板的圆周1/4为六块，依据设计留有间隙，用垫片调平，以楔铁撑开，然后铆紧。
10、衬板安装完圆周1/4后继续组织安装。
11、安装中，如果由于筒体变形8-10mm，而引起其在圆周上变形25-35mm，可允许割铆板5-10mm，以便于安装。
12、回装磨煤机筒体进口端人孔门，制作框架焊接严密。
13、恢复1号炉甲、乙磨煤机拆除的入口斜管。
14、回装钢球。
15、清理1号炉甲、乙磨煤机现场，做到料完、场清、地净。
四、安全措施：
1、开热力机械第一种工作票、动火工作票，动火前应与做好隔离措施清除磨煤机内积粉，防止磨煤机内引起着火。
2、链条葫芦、钢丝绳等起重工具使用前经检查合格。
3、工作时，氧气瓶与乙炔瓶应分开放置固定牢固。
4、入口斜管拆除后必须设置围栏，给煤机头部箱体拆除后落煤管必须遮盖严密，应尽量避免交叉作业，当上方磨煤机进、出口管在工作时，可暂停工作。
5、盘动磨煤机筒体时必须启动乙润滑油站油泵，并确定大瓦正常下油后方可启动乙磨慢传装置，在磨煤机筒体未停止前不得再次启动慢传装置。
6、拆除及安装磨煤机筒体衬板过程中，必须对磨煤机筒体加以支撑固定，防止筒体重量不平衡发生自转。
五、验收质量标准
1、衬板表面平整，应无裂纹和影响使用性能的夹渣、砂眼、气孔、缩孔等铸造缺陷。
2、衬板的尺寸公差符合图样或最新国标规定，衬板尺寸与原衬板相符合，衬板波形最薄处不小于50mm，波形最厚处不小于88mm。
衬板机械性能：硬度HRC55-62、抗弯强度：735-1130N/mm2、冲击韧性6-10J/ mm2
3、衬板与筒体接触应良好，连续悬空面积不得超过30%。
安装的衬板之间间隙为2～10mm，根据铆板间隙的大小，塞入不同厚度的垫铁，垫铁打紧后相互间焊牢。
4、大齿轮与筒体端面缝隙封堵严密。
5、园头（方头）螺栓与铆板（衬板）应完全贴实，衬板螺栓应加橡胶圈及凹垫片，凹形垫片与筒体（大齿轮端面）贴合，不平整处焊补后打磨平整，螺栓加并帽止松。
6、安装衬板的磨煤机商业运行168小时后紧固筒体衬板螺栓。
六、材料清单
七、计划费用：
材料及人工费用合计：23万
设备管理部锅炉专业
2011年07月25日
磨煤机检修【磨煤机检修施工组织方案】 **电厂磨煤机检修施工组织方案编写：审核：批准： **电厂二〇**年**月 1．工程概况： **电厂磨煤机选用上海重型机械厂生产的HP1003磨煤机。主要由传动装置、磨辊和弹簧加载重装置、磨碗装置、侧机体、分离器体、叶轮装置、分离器、出口文丘利和多孔出口装置、磨煤机排出阀装置等组成。 2.编制依据 1、《火电施工质量检验及评价标准》 2、《火电工程调整试运行质量检验及评价标准》 3.组织机构及职责 3.1领导小组负责人：领导小组负责合理安排整个改造工作，且对整个改造的安全负全面责任，对改造过程中出现的问题，负责协调、指挥处理，负责与运行人员之间的联系协调，确保改造工作的顺利进行。 3.2技术工作负责人：技术工作组负责对整个改接工作进行技术指导，负责审批本工程施工方案和技术措施，负责检查各改造项目的技术规范的执行情况，对改造过程中出现的疑难问题，负责与各工作负责人一起分析原因，提出处理意见。 3.3安全工作负责人：安全工作组负责本工程施工安全措施的审批，监督施工人员认真执行各项安全规定和安全措施，及时纠正并制止施工过程中的违章行为，保证改造过程中的人身及设备安全。
4.施工方案 4.1施工前的准备 4.1.1 办理工作票，并确定相关措 施落实到位 4.1.2 检修场地隔离布置，地面铺设防护地板等 4.1.3 准备工机具 4.1.4 组织工作组成员进行技术、安全交底。 4.2磨煤机门盖的拆卸 4.2.1 从磨辊耳轴和弹簧装置上拆去密封空气管道及其他附件。 4.2.2 从磨辊限位螺栓上松开六角所紧螺母，退出限位螺栓直到磨辊套搁置在磨碗上为止。 4.2.3 均等地松开四只把弹簧装置固定在螺栓上地原六角螺母，退出弹簧装置。 4.2.4吊车对准磨门盖，利用磨门盖上方的起吊孔吊磨门盖，稍微 收紧吊绳。 4.2.5 拆除连接磨门盖和分离器体地六角螺栓。 4.2.6 从分离器体上吊走磨门盖，放置到安全、方便的地方。 4.3磨碗衬板更换 4.3.1 拆去磨辊延伸环,每一块延伸环上装有二 只内六角紧定螺钉.必要时还需割去点焊在延伸环上的垫板。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 磨煤机衬板拆装安全措施(通用 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
磨煤机衬板拆装安全措施(通用版) 1.从事磨煤机衬板安装的人员进入施工现场，所有施工人员必须各负其责，必须遵守现场安全规章制度。所有人员必须持证上岗。 2.磨煤机衬板由起重人员负责装卸、运输与倒运，在操作过程中必须按要求绑扎，装车人员应相互照应，避免人员及设备损害。及时清理施工区域的木板及箱体，避免朝天钉的伤害。 3.设备堆放应规范、整齐，不得直接堆放在地上，应有专用的垫块。 4.现场所使用的脚手架、临时支撑必须牢固可靠，以免发生危险。 5.设备倒运时应轻装轻卸，严禁随意乱放及磕碰，以防伤人及损坏设备，并应保持设备整洁。 6.卷扬机及磨煤机衬板正下方，及滑轮的夹角内严禁站人，且
施工人员应及时避开衬板行走路径。 7.对于卷扬机应在每次施工前认真检查行走、升降装置后方可使用。 8.对于照明装置必须绑扎牢固，必须使用安全电压，且有漏电触电保护装置。 9.设备转动前，设备安装人员不得接近设备，以防人员挤伤、摔伤、碰伤。 10.在设备安装前，应认真检查所使用的工具，如发现有缺陷应及时处理，如已达报废程度应立即更换。 11.施工区域应用警戒绳或围栏圈住，避免无关人员进入，发生意外事故。 12.现场所使用的钢丝绳、手动葫芦、索具等起重用工器具必须经检验合格后方可使用。磨煤机衬板起吊前，必须检查各种索具，钢丝绳是否绑好、固定好，吊点是否正确。 13.严禁野蛮装卸，注意：吊装衬板时，衬板下严禁站人，以防衬板坠落！
更换磨煤机磨辊装置及衬板施工方案 施工单位：检修中心炼铁检修作业区 施工内容：更换磨煤机磨辊装置及衬板叶轮延伸环夹紧环 一、保证措施： （1）施工人员及技术保证：施工项目有专人负责指挥：人员进行施工前的技术交底工作。 （2）施工前做好材料和所用工具的准备工作 （3）安全保证 1.按规定穿戴好劳保用品。
2.磨煤机检修前检修运行人员同时确认检修设备安全隔离措施是否全部落实，确认磨煤机给煤 机电源主排风机、密封风机电源切断后进行检修。 3.设置设备安全防护栏清理设备积粉。 4.起吊设备工具已按规程进行检查试验和效验合格。 5.检修工具备件摆放整齐有序。 6.严格执行挂牌、互保、安全确认制度。 7.检修时必须确定周围设施,确保人员作业时的安全。 8.间隙调整时小心滑倒，高空作业系安全带。 9.检修完毕对工具、人员数量确认。 二、具体实施方案及技术要求： 1、联系相关专业拆除测点引线和妨碍翻出磨辊的密封空气管道和其他影响翻出的部件同时清理磨门盖和四周杂物。翻煤气盲板阀，升温炉熄火，并挂检修牌。 2拆除连接门盖和分离气体的六角螺栓，从分离器体上吊起磨门盖放置到安全方便的地方，起吊角度过大时可利用磨煤机上方的两个吊耳安装两个五吨倒链将门盖吊起调正后，再用电葫芦起吊。 3在分离器上安装磨辊翻出支架和安全支架 4顺时针旋进磨辊限位螺栓使磨辊与磨碗脱离转动碾磨套使四个螺孔处于上方5从磨辊限位螺栓上松开六角螺母退出限位螺栓，直到磨辊放置到磨碗上为止 6电葫芦对准磨门盖，利用磨门盖上方的二个起吊孔，稍微收紧吊绳。 同时拆除原有螺栓，装上吊具。 7外部四耳吊具装上后，用钢丝绳连接挂在行车勾上。 8内部两只吊耳用两只5吨手拉葫芦吊住。 9用行车吊住四孔吊具，在用葫芦拉在行车吊钩上，吊住磨辊调整支架上的起、吊孔同时用电葫芦
浅谈磨煤机磨辊套及磨盘衬板的改进 摘要：就目前来看，磨煤机磨辊套及磨盘衬板的损耗过大，导致磨煤机运行的 安全经济性遭到了降低。基于这种认识，本文对磨煤机的设备情况和工作情况进 行了分析，并对磨辊套及磨盘衬板损坏问题展开了探讨，从而提出了部件的改进 措施。而通过对磨辊套和磨盘衬板的材质和结构进行改进，磨煤机的安全经济性 最终得到有效提高。 关键词：磨煤机；辊套；磨盘衬板 磨辊套和磨盘衬板是磨煤机的基本原件，属于消耗型原件，磨煤机原件耐磨 性的提高，以及损耗程度的减少是影响磨煤机工作效率高低的关键因素，因此我 们应该加强研究，进一步对磨辊套和磨盘衬板进行改进，以此提高磨煤机的经济 性能 一、磨煤机的工作原理 磨煤机的工作原理是将成块的煤通过打压、敲击、研磨来磨成粉末，供煤粉 炉使用。在煤块研磨的过程，使煤块被不断打压敲碎，煤的表面积不断增加的过程。要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量。。磨 煤机分为高速磨煤机、低速磨煤机以及中速磨煤机三种，转速分别为500～ 1500r/min、15～25r/min、50～300r/min 二、磨煤机磨辊套及磨盘衬板损坏问题 按照设计规定，磨辊套及磨盘衬板的最大磨损量分别为53mm和35mm。而 在连续生产的过程中，磨煤机在未达到计划检修年限时就已经遭到了严重磨损， 超出了设计磨损值，以至于发电厂不得不提前进行磨辊套和磨盘衬板的更换。而 时常进行这两个部件的更换，不仅将生产计划打乱，还将耗费大量的检修时间， 导致磨煤机运行的安全可靠性受到了严重影响。此外，磨辊套和磨盘衬板的价格 也较高，频繁更换将占用大量检修费用，同时也会引起磨煤机振动，继而给其他 部件造成损伤。结合发电厂的检修情况来看，中速磨煤机磨辊套约3000元/套， 磨盘衬板约4500元/套，设备检修的人工费约9000元/套。每年，发电厂需花费 的设备检修和更换备件的费用约40万元。 三、磨煤机磨辊套及磨盘衬板的改进措施 磨盘衬板是用来保护筒体，使筒体免受研磨体和物料直接冲击和磨擦，同时 也可利用不同形式的衬板来调整研磨体的运动状态，以增强研磨体对物料的粉碎 作用，有助于提高磨机的粉磨效率，增加产量，降低金属消耗。自从辊套受到了 国产化改良后，我们对磨盘衬板也开始了改良研究。 3.1辊套传热原理 磨煤机的磨辊套主要用途是传热，因此十分容易损坏，磨辊套外面需要与空 气交换热量，内部需要与冷却水交换热量，因此辊套经常发生塑性形变，与辊芯 为热传导的技术。科学家傅立叶曾用公式表示温度场与热流场的联系，q=-kgradT，其中q为热流导向，gradT为温度梯度，T为导热系数，负号表示热流导向的方向始终与温度梯度相反。 3.2辊套受损力学分析 辊套受损主要是因为辊套出现裂痕，或者混套的局部出现坍陷现象，无法正 常使用，辊套在工作的过程中，每转动一个周期，就要经历一次加热以及冷却， 因此辊套产生塑形形变，长此以往，极易出现辊套疲劳状态，专业的角度讲叫“裂纹萌生时期”，辊套从最初开始使用到最终报废，这段时间叫做辊套的使用寿命，
磨煤机衬板维修安全技术措施 设备技术部
鹤煤公司热电厂安全技术措施审批单
鹤煤公司热电厂安全技术措施贯彻情况记录

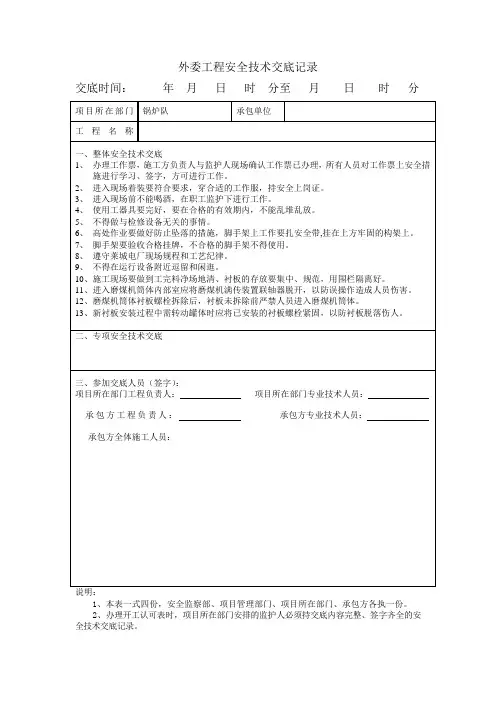

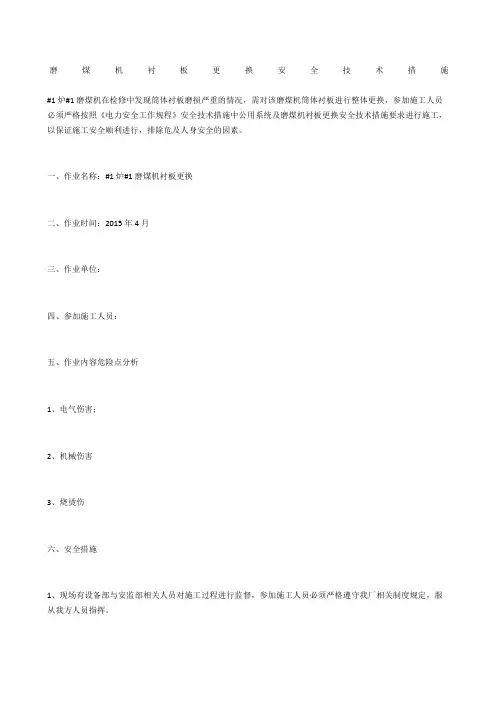

#1炉#1磨煤机衬板维修安全技术措施#1炉#1磨煤机在检修中发现筒体衬板磨损严重的情况，需对该磨煤机筒体衬板进行整体更换，参加施工人员必须严格按照《电力安全工作规程》安全技术措施中公用系统及磨煤机衬板更换安全技术措施要求进行施工，以保证施工安全顺利进行，排除危及人身安全的因素。 一、作业名称：#1炉#1磨煤机衬板更换 二、作业时间：2015年4月 三、作业单位： 四、参加施工人员： 五、作业内容危险点分析 1、电气伤害； 2、机械伤害 3、烧烫伤 六、安全措施 1、现场有设备部与安监部相关人员对施工过程进行监督，参加施工人员必须严格遵守我厂相关制度规定，服从我方人员指挥。 2、办理工作票，布置好各项安全措施后方可进行工作。 3、参加施工人员必须正确佩带的防护用具，手套、安全帽。
4、筒体部位安装足够的临时照明，捆绑牢固，使用行灯电压不得高于36伏。 5、氧气瓶、乙炔瓶必须按照距离不得小于5米放置，距离工作现场10米以上。 6、现场准备充足的饮用水，防止人员出现脱水的情况。 7、开启#1排粉机入口挡板及制粉系统三次风挡板，保证磨煤机筒体内的通风。 8、在使用慢传装置时，必须有专人监护，停止使用后切断其电源。 七、技术措施 1、准备更换所需的衬板、塞片、螺栓，氧气、乙炔、焊机、 撬棍、大锤等工器具。 2、工作开始前，磨煤机入口地面用枕木或架板等圈定钢球堆 积范围。 3、在磨煤机入口粘贴瓷砖的台面，用废旧皮带进行覆盖保 护，防止出钢球时砸损瓷砖。 4、出钢球时，停止磨煤机内部及入口范围内的检修工作，避 免交叉作业，出现人员被钢球砸伤的情况。 5、在出钢球前，先用撬棍试验撬动脱落衬板周围其他衬板是 否松动，将松动的衬板全部取下，确保上部衬板无掉落可能时方可进行出钢球工作。 6、钢球全部清出后，将圈定范围外的钢球拾入圈定范围内 7、对清出的钢球进行人工筛选，挑出直径小于Φ20的小球、
沙钢宏发炼铁喷煤车间6#磨煤机大修 安 全 施 工 方 案
中国一冶集团有限公司设备检修公司沙钢项目部 2016年3月9日 一、工程概况： 宏发炼铁厂喷煤车间6#磨煤机设备维护周期已到，磨煤机的各部位备件磨损较严重，振动幅度较大，为确保设备的正常运转及生产的顺畅，经车间领导研究决定近期将对其进行大修。本次检修任务计划检修6天，配备人员16人。 本工程施工具有如下特点： 1、高空作业（约5米左右） 2、吊装作业 3、交叉作业 4、高温、粉尘 5、煤气区域 本工程的施工工序：
1、施工人员进行安全技术交底。 根据检修内容、现场条件、工期要求、对参战人员进行安全技术交底。 2、办理相关作业手续 3、材料工具准备清单
4、施工人员配备 计划人员投入16人。 三、施工步骤及措施： ㈠、施工检修步骤 1、检修前到喷煤主控室填写6#磨煤机检修安全确认表，停机后联系操作工分别关闭6#磨煤机风管的氮气、煤气阀，停掉各风机并做好停电挂牌签字确认工作。 2、工艺条线清理磨辊内部的煤料，工艺操作完毕通知检修人员可进入该区域内作业后开始安装安全防护装置，设置隔离带，并挂置安全警示牌。 3、关闭磨煤机进出口油管阀门并挂上检修牌，方可开始检修。拆除分配器上的风管及下料管；拆除、安装风管时检修人员必须要系安全带。 4、利用2台3T的葫芦挂住要拆除的风管及下料管，热风管固定后，把热风管和下料管割出约200㎜一段放下来再拆除下半部分管道，放平、固定。 5、拆除磨辊氮气冷却风管各连接法兰，用2台1T导链将冷却风管拉起，使法兰口高出分离器下法兰口。 6、利用4台10T的千斤顶顶在分配器的四个角上，使分离器与磨辊
项目编号: 1号炉磨煤机部分衬板、螺栓更换技术方案 编写：何国军 会审: 审核： 审定： 批准： 新电公司设备管理部锅炉专业 二0一一年七月
1号炉磨煤机部分衬板、螺栓更换技术方案 一、概述： 新余发电公司1号炉配沈阳重型机械厂制造的DTM—380/830－IV球磨机2台，于1995年8月投入运行。2002年5月将1号炉磨煤机筒体部位所有22圈衬板更换为组合自固型无受力螺栓球磨机衬板。磨煤机筒体衬板运行至今，磨损已经相当严重，2011年6月检查1号炉甲、乙磨煤机，甲磨煤机筒体衬板进口端数1-7圈及18-22圈磨损严重，乙磨煤机筒体衬板进口端数1-10圈、21-22圈及出口端衬板磨损严重，特别是筒体衬板进口端数第1-7圈的衬板及铆板磨损已超过2/3，严重影响整个无受力螺栓衬板的整体组合性能，甲磨煤机第8-17圈及乙磨煤机的11-20圈的衬板及铆板在2009年进行的更换，目前磨损未超过1/3，目前衬板的整体组合性能较好；1号炉甲、乙磨煤机筒体螺栓垫片结构不先进，密封补偿性能差容易发生螺栓泄漏。故策划在2011年1号炉C修期间将甲磨煤机筒体衬板进口端数1-7圈及18-22圈磨损严重，乙磨煤机筒体衬板进口端数1-10圈、21-22圈及出口端衬板整体拆除，重新安装新衬板，筒体衬板仍使用组合自固型无受力螺栓板，同时更换1号炉甲、乙磨煤机所有筒体衬板、端衬板的螺栓垫片、橡胶圈。 二、组织措施 1.项目负责人：何国军 2.施工负责人：黄卫东 3.计划实施时间：11月18日-27日 4.进度安排：
5.为保障1号炉甲、乙磨煤机衬板检修项目按期保质完成，防止施工过程中发生工期延误、人身伤害等情况，相关部门需在检修前做好以下防范措施。 5.1 发电部：做好工作票办理工作；做好磨煤机停电、送电及启停的配合工作。 5.2 检修公司：做好检修前的人员组织、施工机具、工器具、安全防护设施、安全用具、安全防护用品准备及自查工作，明确工作负责人及作业班成员，严格执行“两票三制”和危险点分析与控制措施，认真开展作业现场“三讲一落实“活动，提高现场风险防控能力；合理安排人员，保证工作进度，对检修过程中出现的异常情况及时通报。 5.3设备部：做好项目协调工作；上报项目材料计划并做好督促到货及验收工作；做好现场监督管理，检查现场安全控制措施落实情况，及时分析现场状况，针对发生异常情况补充完善项目施工安全技术措施，监督施工进度及检修质量，做好验收工作。 5.4安全监察部：监督安全措施落实及人员到位情况。 三、技术措施 1、打开1号炉甲、乙磨煤机筒体进口端人孔门，筛选钢球。 2、作业开工前首先把入口斜管拆除，放到安全位置。 3、拆除甲磨煤机筒体衬板进口端数1-7圈及18-22圈磨损严重、乙磨煤机筒体衬板进口端数1-10圈、21-22圈：用火焊割开一排铆板并清除，接着依次拆除相邻两个四分之一圈衬板并清除，盘磨使未拆除衬板盘到下面，同样用火焊割掉铆板（衬板）螺栓，拆除铆板，依次拆除衬板并清除。 4、拆除磨煤机出口端衬板。 5、磨煤机大齿轮端面断裂螺栓更换，磨煤机大齿轮与筒体端盖缝隙塞入盘根封堵。 6、火焊割掉磨煤机筒体及端盖衬板不更换部分的螺栓：每块铆板（衬板）割掉一个，安装好新螺栓后再更换剩下的另一个铆板（衬板）螺栓。 7、安装磨煤机端衬板，甲磨煤机仍安装拆卸下的旧端衬板，乙磨煤机安装新端衬板。 8、测量筒体直径及长度，安装磨煤机头部端筒体衬板，调匀间隙，筒体衬板的安装可以从入料端，也可以从出料端安装。
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编订：XXXXXXXX 20XX年XX月XX日 磨煤机维修安全施工方案 简易版
磨煤机维修安全施工方案简易版 温馨提示：本解决方案文件应用在对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 双进双出磨煤机结构及技术特点双进双出磨煤机结构及技术特点概述双进双出钢球磨煤机是火力发电厂直吹式磨煤制粉系统的主体设备，该设备具有连续作业率高维修方便粉磨出力和细度稳定储存能力大响应迅速运行灵活性大较低的风煤比适用煤种范围广不受异物影响无需备用磨煤机等优点能研磨各种硬度和磨蚀。 低速磨煤机主要为滚筒式钢球磨煤机，一般简称钢球磨或球磨机。它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。滚筒的转速为~转分。中速磨煤机转速为~转分,种
类较多。常见的有平盘磨碗式磨E型磨和辊式磨它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。高速磨煤机转速为~转分,。 它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。滚筒的转速为~转分。工作时筒内的钢球不断地撞击和挤压煤块，将磨煤机煤块磨制成煤粉。然后由通入滚筒内的热风将煤烘干并将煤粉送出，经分离器分离后，一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。钢球磨笨重庞大电耗高噪声大;但对煤种的适应范围广。 请问下哈，钢球磨煤机多少钱一台?钢球磨煤机结构和原理谁知道?钢球磨煤机厂家哪个好?主要为滚筒式钢球磨煤机，低速磨煤机主要为滚筒式钢球磨煤机，一般简称钢球磨或球磨
编号：AQ-JS-06489 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 磨煤机衬板更换安全技术措施 Safety technical measures for replacement of mill liner
磨煤机衬板更换安全技术措施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 #1炉#1磨煤机在检修中发现筒体衬板磨损严重的情况，需对该磨煤机筒体衬板进行整体更换，参加施工人员必须严格按照《电力安全工作规程》安全技术措施中公用系统及磨煤机衬板更换安全技术措施要求进行施工，以保证施工安全顺利进行，排除危及人身安全的因素。 一、作业名称：#1炉#1磨煤机衬板更换 二、作业时间：2015年4月 三、作业单位： 四、参加施工人员： 五、作业内容危险点分析 1、电气伤害； 2、机械伤害 3、烧烫伤
六、安全措施 1、现场有设备部与安监部相关人员对施工过程进行监督，参加施工人员必须严格遵守我厂相关制度规定，服从我方人员指挥。 2、办理工作票，布置好各项安全措施后方可进行工作。 3、参加施工人员必须正确佩带的防护用具，手套、安全帽。 4、筒体部位安装足够的临时照明，捆绑牢固，使用行灯电压不得高于36伏。 5、氧气瓶、乙炔瓶必须按照距离不得小于5米放置，距离工作现场10米以上。 6、现场准备充足的饮用水，防止人员出现脱水的情况。 7、开启#1排粉机入口挡板及制粉系统三次风挡板，保证磨煤机筒体内的通风。 8、在使用慢传装置时，必须有专人监护，停止使用后切断其电源。 七、技术措施 1、准备更换所需的衬板、塞片、螺栓，氧气、乙炔、焊机、撬
更换磨煤机磨辊装置及衬板施工方案更换磨煤机磨辊装置及衬板施工方案施工单位:检修中心炼铁检修作业区施工内容:更换磨煤机磨辊装置及衬板叶轮延伸环夹紧环一、保证措施: (1)施工人员及技术保证:施工项目有专人负责指挥:人员进行施工前的技术交底工作。 项目负责人 1人 钳工 16人 起重工 2人 (2)施工前做好材料和所用工具的准备工作 名称型号数量 活扳手 10-12 4把 梅花扳手 24-27 2个 梅花扳手 34-36 2个 内六角扳手 22 4个 活扳手 24 2把 气动扳手 1套 16T、5T、3T倒链各3个 绳扣 15.5 12.5 各五根 (3)安全保证 1. 按规定穿戴好劳保用品。 2. 磨煤机检修前检修运行人员同时确认检修设备安全隔离措施是否全部落 实，确认磨煤机给煤机电源主排风机、密封风机电源切断后进行检修。 3. 设置设备安全防护栏清理设备积粉。 4. 起吊设备工具已按规程进行检查试验和效验合格。
5. 检修工具备件摆放整齐有序。 6. 严格执行挂牌、互保、安全确认制度。 7. 检修时必须确定周围设施,确保人员作业时的安全。 8. 间隙调整时小心滑倒，高空作业系安全带。 9. 检修完毕对工具、人员数量确认。 二、具体实施方案及技术要求: 1、联系相关专业拆除测点引线和妨碍翻出磨辊的密封空气管道和其他影响翻出的部件同时清理磨门盖和四周杂物。翻煤气盲板阀，升温炉熄火，并挂检修牌。 2拆除连接门盖和分离气体的六角螺栓，从分离器体上吊起磨门盖放置到安全方便的地方，起吊角度过大时可利用磨煤机上方的两个吊耳安装两个五吨倒链将门盖吊起调正后，再用电葫芦起吊。 3在分离器上安装磨辊翻出支架和安全支架 4顺时针旋进磨辊限位螺栓使磨辊与磨碗脱离转动碾磨套使四个螺孔处于上方5从磨辊限位螺栓上松开六角螺母退出限位螺栓，直到磨辊放置到磨碗上为止 6电葫芦对准磨门盖，利用磨门盖上方的二个起吊孔，稍微收紧吊绳。同时拆除原有螺栓，装上吊具。 7外部四耳吊具装上后，用钢丝绳连接挂在行车勾上。 8内部两只吊耳用两只5吨手拉葫芦吊住。 9用行车吊住四孔吊具，在用葫芦拉在行车吊钩上，吊住磨辊调整支架上的起、吊孔同时用电葫芦吊住内部两只吊耳。把磨辊翻出。 10拆除磨辊裙罩装置，裙罩装置内有16条紧固螺栓拆除。拆除磨辊头衬板装置，将油孔上方油管拆除并封堵注油孔。用电动葫芦5T倒链配合将磨辊装置拆除。安装新的磨辊装置按照拆除的顺序依次进行。
磨煤机衬板拆装安全措施 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
磨煤机衬板拆装安全措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1.从事磨煤机衬板安装的人员进入施工现场，所有施工 人员必须各负其责，必须遵守现场安全规章制度。所有人 员必须持证上岗。 2. 磨煤机衬板由起重人员负责装卸、运输与倒运，在 操作过程中必须按要求绑扎，装车人员应相互照应，避免 人员及设备损害。及时清理施工区域的木板及箱体，避免 朝天钉的伤害。 3. 设备堆放应规范、整齐，不得直接堆放在地上，应 有专用的垫块。 4. 现场所使用的脚手架、临时支撑必须牢固可靠，以 免发生危险。 5. 设备倒运时应轻装轻卸，严禁随意乱放及磕碰，以
防伤人及损坏设备，并应保持设备整洁。 6.卷扬机及磨煤机衬板正下方，及滑轮的夹角内严禁站人，且施工人员应及时避开衬板行走路径。 7.对于卷扬机应在每次施工前认真检查行走、升降装置后方可使用。 8.对于照明装置必须绑扎牢固，必须使用安全电压，且有漏电触电保护装置。 9. 设备转动前，设备安装人员不得接近设备，以防人员挤伤、摔伤、碰伤。 10.在设备安装前，应认真检查所使用的工具，如发现有缺陷应及时处理，如已达报废程度应立即更换。 11.施工区域应用警戒绳或围栏圈住，避免无关人员进入，发生意外事故。 12.现场所使用的钢丝绳、手动葫芦、索具等起重用工器具必须经检验合格后方可使用。磨煤机衬板起吊前，必
Q/CDT 宁夏大唐国际大坝发电公司企业标准 Q/CDT-DBpc.50HLB10-2008 锅炉磨煤机检修技术标准 2008-00-00编制2008-00-00发布(宁夏大唐国际大坝发电公司)发布
目次 前言………………………………………………………………………………….. 1范围 (4) 2引用文件和资料 (4) 3概述 (4) 4设备参数 (4) 5零部件清册 (5) 6检修专用工具 (6) 7检修特殊安全措施 (7) 8维护保养 (8) 9检修工序及质量标准 (8) 10检修技术记录 (9)
为实现企业设备管理工作规范化、程序化、标准化，特制定本标准。本标准由宁夏大唐国际大坝发电公司设备工程部提出。 本标准由设备工程部归口并且负责解释。 本标准主要起草人： 本标准是首次发布。
1 范围 本标准规定了磨煤机的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。 本标准适用于磨煤机的技术管理工作。 2 引用文件和资料 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 《HP963-1003磨煤机运行维护手册》上海重型机器厂有限公司 《HP1003/Dyn磨煤机安装说明书》上海重型机器厂有限公司 《火力发电厂锅炉检修技术培训》 《电业安全工作规程》热力和机械部分 3 概述 该磨煤机是加装有旋转分离器的碗式磨煤机，是在HP磨煤机基础上进行再次开发的新产品。主要由减速器、侧机体、磨碗叶轮装置、分离器体、弹簧加载装置、磨辊、多出口装置、旋转分离器体、润滑油站和石子煤排出装置组成。减速器中的轴承、行星齿轮以及推力瓦是通过强制润滑油循环来进行散热冷却的。 4 设备参数 4.1 技术规范
磨煤机大修施工方案 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
沙钢宏发炼铁喷煤车间6#磨煤机大修 安 全 施 工 方 案 中国一冶集团有限公司设备检修公司沙钢项目部 2016年3月9日 一、工程概况： 宏发炼铁厂喷煤车间6#磨煤机设备维护周期已到，磨煤机的各部位备件磨损较严重，振动幅度较大，为确保设备的正常运转及生产的顺畅，经车间领导研究决定近期将对其进行大修。本次检修任务计划检修6天，配备人员16人。 本工程施工具有如下特点： 1、高空作业（约5米左右） 2、吊装作业
3、交叉作业 4、高温、粉尘 5、煤气区域 本工程的施工工序： 1、施工人员进行安全技术交底。 根据检修内容、现场条件、工期要求、对参战人员进行安全技术交底。 2、办理相关作业手续 3、材料工具准备清单
4、施工人员配备 三、施工步骤及措施： ㈠、施工检修步骤 1、检修前到喷煤主控室填写6#磨煤机检修安全确认表，停机后联系操作工分别关闭6#磨煤机风管的氮气、煤气阀，停掉各风机并做好停电挂牌签字确认工作。 2、工艺条线清理磨辊内部的煤料，工艺操作完毕通知检修人员可进入该区域内作业后开始安装安全防护装置，设置隔离带，并挂置安全警示牌。 3、关闭磨煤机进出口油管阀门并挂上检修牌，方可开始检修。拆除分配器上的风管及下料管；拆除、安装风管时检修人员必须要系安全带。 4、利用2台3T的葫芦挂住要拆除的风管及下料管，热风管固定后，把热风管和下料管割出约200㎜一段放下来再拆除下半部分管道，放平、固定。 5、拆除磨辊氮气冷却风管各连接法兰，用2台1T导链将冷却风管拉起，使法兰口高出分离器下法兰口。
质检中心老取样机大修施工方案 一、编制说明： 1、涟钢质检中心老取样机大修委托书 2、取样机部分设计图纸 3、现行国家或行业标准及规范 4、业主现场介绍及现场调查 二、工程概况： 涟钢质检中心老火车门式采样机样机大修工程于2011年11月施工，总工期15天。 （一）本次取样机大修主要施工内容如下： 机械部分： 1、大车行走减速机揭盖检查，清洗、加油；润滑系统检查、漏油处理；防雨罩制安。 2、大车行走轮轴承座清洗、加油，轴承、拼帽锁紧，视情更换； 3、大车缓冲器更换，底板变形校正或更换。 4、扶梯校正加固 5、破碎缩分系统拆除、制安铁门一扇 6、破碎室底部支撑工字钢变形更换 7、煤、矿小车各减速机、行走轮轴承座清洗加油； 8、煤、矿小车动力箱解体清洗，采样杆更换；部分齿条更换；配重钢丝绳检查，视情更换 9、煤、矿小车采样圆盘校正，传动减速机检查加油；防护罩加固。 10、煤、矿小车升降机构及制动器调整 11、煤、矿小车底板更换、侧面窗户封堵； 12、煤、矿小车缓冲块更换；
13、小车操作室防雨处理 14、样品升降机构导轨、框架重新制安； 15、各安全栏杆、底板锈蚀的更换、重新制安 16、大车框架照明灯检修平台过道、楼梯重新制安 17、电动葫芦更换，并制作防雨护罩 电气部分： （二）本次大修工程特点： 1、施工场地狭窄、偏僻，工程车辆无法进入现场；现场保卫难度大 2、施工过程中，火车随时通过给施工带来安全隐患，安全管理难度大； 3、多工种、多专业同时施工，施工难度加大； 4、为了保证大修顺利进行，施工单位提前进入现场进行各项施工准备，确保保质保进度完成大修任务。 三、施工进度计划：
磨煤机维护、检修说明 1 维护、检修注意事项 1.1事故预防说明 在磨煤机进行操作、检查及修理工作时，应遵守相应安全规则。不允许将何安全保护装置和电气联锁装置、防爆装置等随意切断，使其完全或部分失去作用。对磨煤机进行维修时，必须注意以下几点： a.切断主电动机电源 b.关闭磨前热风管道挡板 c.关闭分离器出粉管道上的阀门 d.关闭磨煤机和给煤机防爆消防蒸汽通入管道上的手动阀门 e.给煤机不得开动； 1.2 检修场地、检修工具和更换备件 1.2.1必须有专门的检修场地和齐全的检修工具；包括一般通用工具和制造厂提供的专用工具。 1.2.2为保证检修时部件及时更换，缩短停机时间，事先应准备好备件。尤其是以下备件： a.机壳导向块、导向板及调整垫 b.组装好的磨辊3套 c.组装好的磨环（包括衬板）1套 d.辊套、油封、O形胶圈、加载油缸用密封件、辊架防磨板、衬板 e.机壳防磨护板 f.刮板 g.涉及到拆卸的所有螺栓、螺钉、螺母、防松垫圈 h.各处耐火纤维密封绳、密封垫圈 i.减速机、磨辊、高压油泵站用油，磨辊油封处、分离器顶部装置用润滑油脂等 j.配套设备所需备件见各使用说明中介绍，其它非易损件，用户可根据情况配备，以备意外事故时更换 1.3操作注意事项 a.辊套、衬板不能接触火焰、电焊，其本身温度不能升降过快。磨煤机内部降温只能
自然冷却，任何加速磨煤机内部降温的措施如用水，冷风吹都绝不允许。辊套、衬板的温升要求见磨辊拆装说明。 b.为了便于安装和将来拆卸，所有螺栓、螺钉的螺纹处都必须抹二硫化钼。尤其是重要部件，拧入时不能别劲，严防螺纹损坏。 c.进行焊接作业时应采取等电位保护措施，防止磨辊、减速机、油缸、关节轴承等关键部件因通过电流而损坏。 2停机时的保养与维护内容 2.1 概述 为获得磨煤机良好的使用，必须根据运行计划使磨煤机有一定的停歇时间，并且要根据运行计划对其部件做必要的修理和更换，以保持磨煤机良好的操作运行状态，因此对于维修工作，我们建议应采取预防性的维护保养措施，而不是在绝对需要时才进行修理或更换，从而达到较高的可靠性，以避免无谓的停机。磨煤机正常的维护保养主要分为磨煤机内部检查和磨煤机外部检查。 2.2 磨煤机内部检查 2.2.1 人员进入磨煤机内部的检查之前，必须做到本篇1.1中事故预防说明的内容，同时打开磨煤机检修大门时，应注意安全，防止高温状态的磨煤机可能对人体造成的伤害。 2.2.2 对磨煤机内部进行清理工作，检查磨内（碾磨腔、一次风室、分离器）是否有安装工具、粗大物体、布块杂物、纤维或其它杂物，如有应消除。检查旋转喷嘴部位与静环之间是否有杂物，清理存在的杂物，否则在磨煤机运转时产生噪音，引起不必要的误会。 2.2.3 重要部位螺栓检查 尤其是铰轴座、磨内密封风管、导向装置、磨辊端盖，严防螺栓松动引起事故。 2.2.4 磨辊的检查和换油 磨辊的密封和油位应定时检查。更换磨辊润滑油应在磨煤机停机时进行，用油标尺检查磨辊油位，并按《ZGM113型中速辊式磨煤机润滑油脂一览表》更换。润滑油明细表中所注明的换油周期是参考数据，实际操作时，换油时间通过对润滑油成份的逐项分析、粘度检验、测量油的综合指标，并在运行期间选择较短的时间间隔来检验润滑油的杂质并观察油质情况决定。 2.2.4.1旧油的排放 旧油排放是通过磨辊辊芯上的螺塞进行的。排放旧油时，应将圆柱滚子轴承及双列调心滚子轴承内的旧油同时排出。请务必不要拆卸封闭的轴承端盖来排放磨辊辊芯中的润滑油，在排油前，应用盘车装置将一个排油螺塞调至最低点。排出的旧油应盛放于适当的容器中。旧油排净后，重新拧紧螺塞并用锁紧圈锁住防止松动。 2.2.4.2 新油的注入 应按下列步骤为磨辊注油： (1)打开磨煤机机壳上的检查门
目录 1.0 工程概况 (1) 2.0 编制依据 (2) 3.0 磨煤机施工主要程序及施工方法 (3) 4.0 风机施工主要程序及施工方法 (13) 5.0 质量管理 (16) 6.0 施工部署 (18) 7.0施工主要用材料及专用量具 (22) 8.0 现场安全文明施工 (25)
1.0 工程概况 1.1、工程概述： 安庆石化化肥厂原料结构调整及炼油化工资源工程煤气化装置中有两台ZGM123G型的磨煤机，由中国华电工程公司供货，机体为散件到货，现场组装。该磨煤机是一种中速辊式磨煤机，由800KW电机驱动，通过减速机减速后，驱动与减速机在一起的传动盘和磨盘，输出转速为23.2转/分，磨盘上的三个磨辊在磨盘的带动下转动，碾磨由中央落煤管落到磨盘中的原煤，碾磨力由液压加载系统产生，经压架和绞轴装置均匀地作用在三个圆周方向均匀布在磨辊上。磨煤机连同附件重182.5T，磨煤机机体高10.6米，机组安装在框架内，安装有一定的难度。在施工过程中应严格控制每道工序的施工，保持有序的进展。主要安装部件大至如下：磨煤机、风机、减速装置、机座、机壳、分离器、研磨装置、加压拉杆装置、电机、油站等。在该套磨
煤系统中有风机10台套。 1.2、磨煤系统动设备工程实物量： 2.0 编制依据 2.1《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.2《化工机器设备安装施工及验收规范》（通用规定）HGJ203-83 2.3《大型设备吊装工程施工工艺标准》SHJ515-90 2.4制造厂家提供的《ZGM123型中速辊磨煤机使用说明书》 2.5ZGM123型中速辊磨煤机技术图纸资料以及宁波工程公司提供的相关资料2.69-16 9-26型高压离心通风机技术资料
磨煤机衬板常见的几种材质 目前，我们江苏江河机械制造有限公司生产的磨煤机衬板的材质主要有以下几种： 1. 多元低合金钢 目前使用较多的是 40CrMnMoSiRe 合金材质。该材质经油淬火处理后，综合性能兼具了硬度和韧性，硬度可达到 HRC45 以上，冲击韧性可达到 10J/cm2（U 型缺口值），该材质优点是价格不高，性能综合且稳定，能割能焊，安装使用方便，得到了广泛应用。但耐磨性一般。 2.中铬钢材质 中铬钢材质也在衬板上得到大量应用，该材质有两种处理方式，一种是油淬火，硬度达到 HRC45 以上，冲击韧性可达到 10J/cm2（U 型缺口值），一种是空冷或风冷，硬度也可达到 45 以上，但需要较高的含碳量，且空冷或风冷工艺冷却一般不均匀，内外硬度有一定差别，应力也较大，所以没有油淬工艺好，中铬钢材质由于有较高的含铬量，同时也添加了钼，镍等元素，耐磨性要高于低合金材质，耐磨性更好，寿命也更长。但焊割性能略低于低合金钢材质。 3..高铬铸铁系列 高铬衬板材质主要有 KMTBCr15Mo,KMTBCr20,和 KMTBCr26 三种，高铬合金由于组织中为 M7C3 型的高耐磨碳化物，所以具有很高的耐磨性，当然成本也很高，高铬铸铁材质可焊可割性能很差，脆性高，一般用于需要耐磨性高的大型磨机和双进双出磨机上。
4..高锰钢 猛钢系列材质有 Mn7（中锰钢）,Mn13（高锰钢）,Mn13Cr(合金高锰钢),Mn26（超高锰钢）Mn26Cr（合金超高锰钢）等，还有得在其中添加了其它的合金，来提高其耐磨性，由于高锰钢具有冲击硬化的性能，一般用于冲击较大的工况中。在磨煤机小的多能量冲击的工况，多数厂家已经淘汰不用了。 5．其它材质 另外，还有其它合金材质，如 30CrMnMoSi，40Cr2MoRe 等和上面的低合金材质接近，一般应用较少。
磨煤机大修施工方案 一、检修注意事项 1.1事故预防说明 在磨煤机进行检查及修理工作时，应遵守相应安全规则。对磨煤机进行维修时，必须注意以下几点： a.切断主传动电动机电源 b.关闭一次风入口门 c.关闭分离器出粉管道上的阀门 d.关闭磨煤机和给煤机防爆消防气体通入管道上的阀门 e.给煤机及给料机不得开动； 1.2 检修场地、检修工具和更换备件 1.2.1必须有专门的检修场地和齐全的检修工具；包括一般通用工具和制造厂提供的专用工具。 1.2.2为保证检修时部件及时更换，缩短停机时间，事先应准备好备件。尤其是以下备件： a.机壳导向块、导向板及调整垫 b.组装好的磨辊3套 c.组装好的磨环（包括衬板）1套 d.涉及到拆卸的所有螺栓、螺钉、螺母、防松垫圈 e.各处耐火纤维密封绳、密封垫圈 f.配套设备所需备件见各使用说明中介绍，其它非易损件，根据情况配备， 以备意外事故时更换 1.3 操作注意事项 a.辊套、衬板不能接触火焰、电焊，其本身温度不能升降过快。磨煤机内部 降温只能自然冷却，任何加速磨煤机内部降温的措施如用水，冷风吹都绝不允许。辊套、衬板的温升要求见磨辊拆装说明。 b.为了便于安装和将来拆卸，所有螺栓、螺钉的螺纹处都必须抹二硫化钼。 拧入时不能别劲，否则必须修理。 c.进行焊接作业时应采取等电位保护措施，防止磨辊、减速机、油缸、关节 轴承等关键部件因通过电流而损坏。 二、检修内容 磨煤机内部检查 磨煤机碾磨件及内部零部件拆卸与安装工作为垂直作业。为此，应将分离器上部带有伸缩节的出粉管拆除，并应把分离器拆除。因此，应备有各种规格的吊
索或吊链及其他起吊工具，用来拆卸和安装磨辊压架传动盘磨环等部件。 2.1 分离器的拆卸与安装 2.1.1 将分离器出粉管道用索具吊住 2.1.2 将分离器上部带有伸缩节的出粉管移开 2.1.3 拆开分离器与机壳间的连接螺栓 2.1.4 拆下通向分离器顶部的梯子 2.1.5 拆开密封风管道的连接 2.1.6 将分离器内通往磨辊的垂直密封风管道拆下。 2.1.7 起吊分离器将其吊放在适当的位置。 分离器的安装按与拆卸相反的步骤进行。 2.2 压架及拉杆的拆卸与安装 2.2.1 在压架、拉杆、铰轴上作好标记，以便回装 2.2.2 拆卸压架上部拉杆位置的盖板 2.2.3 安装磨辊保持架防止磨辊倾倒 2.2.4拆除测量标尺，拆出下拉杆。在拆出下拉杆过程中，应首先拆去下拉杆与油缸活塞杆间的连接套，使活塞杆与下拉杆之间脱离接触，然后再拆去上、下拉杆间的连接套。 2.2.5拆去拉杆螺母、卡板，用吊具将上拉杆穿过机壳拉杆密封装置和压架球面调心轴孔拆出，拆除球面调心轴承。 2.2.6 拆去铰轴座侧面的铰轴卡板 2.2.7 将铰轴从连接铰轴座与辊架的铰轴孔中拆出 2.2.8 用吊具将压架连同铰轴座吊起并放在适当地方 安装时按与拆卸相反的步骤进行 2.3 磨辊的拆卸与安装 2.3.1 将磨辊的垂直密封风管道拆下来 2.3.2 装上磨辊起吊工具 2.3.3 稍稍吊住磨辊，拆下磨辊保持架 2.3.4 吊出磨辊并放在适当位置，用同样的程序拆出其余磨辊 2.4 磨辊的维修 2.4.1 磨辊的解体与组装应在清洁的环境中进行；应将刚从磨煤机内拆卸下来的 磨辊冷却至内 外温度相同，再进行解体。由于磨辊内部热量散失较慢，冷却过程至少需要24小时或更长的 时间，为避免损坏滚动轴承，不得用压缩空气对辊套进行强制冷却。 2.4.2 磨辊检修之前应将润滑油排放干净。把磨辊运行到检修场地，将磨辊用吊

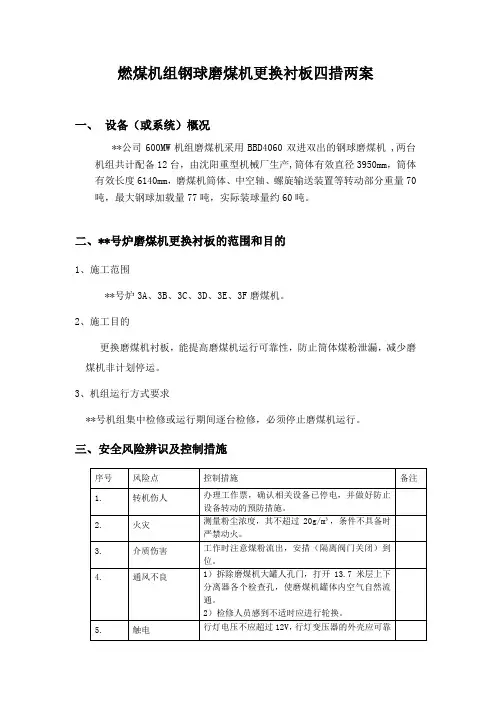

燃煤机组钢球磨煤机更换衬板四措两案 一、设备（或系统）概况 **公司600MW机组磨煤机采用BBD4060双进双出的钢球磨煤机 ,两台机组共计配备12台，由沈阳重型机械厂生产,筒体有效直径3950mm，筒体有效长度6140mm，磨煤机筒体、中空轴、螺旋输送装置等转动部分重量70吨，最大钢球加载量77吨，实际装球量约60吨。 二、**号炉磨煤机更换衬板的范围和目的 1、施工范围 **号炉3A、3B、3C、3D、3E、3F磨煤机。 2、施工目的 更换磨煤机衬板，能提高磨煤机运行可靠性，防止筒体煤粉泄漏，减少磨煤机非计划停运。 3、机组运行方式要求 **号机组集中检修或运行期间逐台检修，必须停止磨煤机运行。 三、安全风险辨识及控制措施
