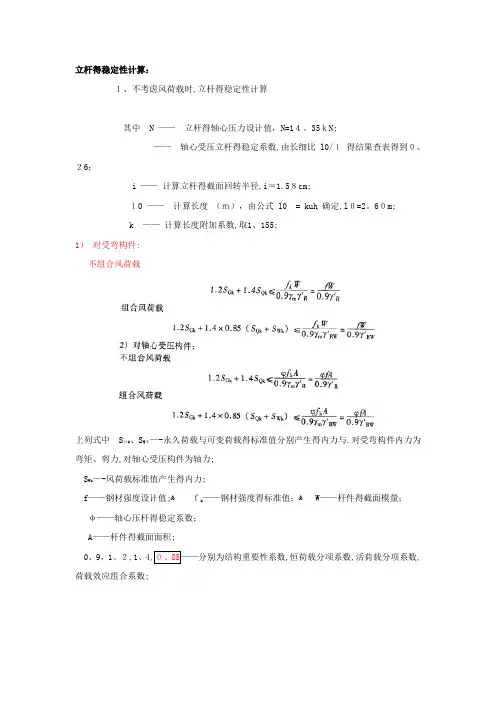

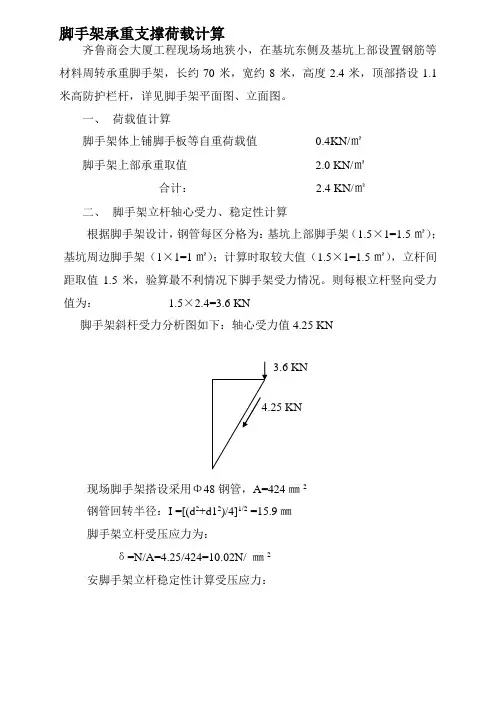

立杆的稳定性计算:

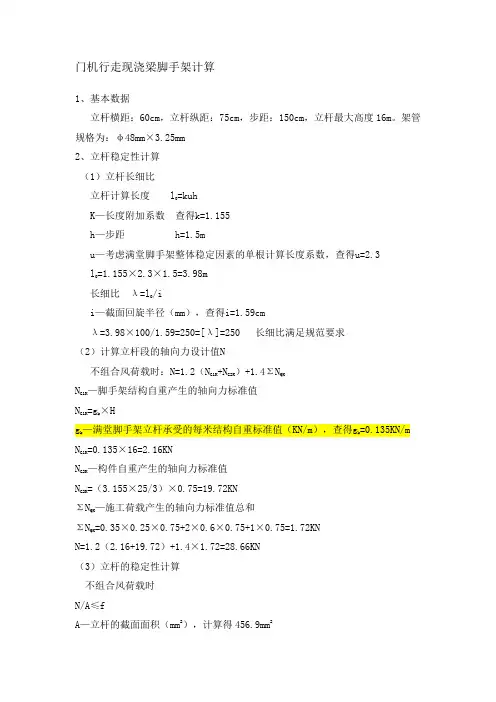

1.不考虑风荷载时,立杆的稳定性计算
其中N ——立杆的轴心压力设计值，N=14.35kN；
——轴心受压立杆的稳定系数,由长细比l0/i 的结果查表得到0.26；
i ——计算立杆的截面回转半径，i=1.58cm；
l0 ——计算长度(m),由公式l0 = kuh 确定，l0=2.60m；
k ——计算长度附加系数，取1.155；
1）对受弯构件：
不组合风荷载
上列式中S Gk、S Qk——永久荷载与可变荷载的标准值分别产生的力和。对受弯构件力为弯矩、剪力，对轴心受压构件为轴力；
S Wk——风荷载标准值产生的力；
f——钢材强度设计值；
f k——钢材强度的标准值；
W——杆件的截面模量；
φ——轴心压杆的稳定系数；
A——杆件的截面面积；
0.9，1.2，1.4，0.85——分别为结构重要性系数，恒荷载分项系数，活荷载分项系数，荷载效应组合系数；
u ——计算长度系数，由脚手架的高度确定，u=1.50；
表5.3.3 脚手架立杆的计算长度系数μ
A ——立杆净截面面积，A=4.89cm2；
W ——立杆净截面模量(抵抗矩),W=5.08cm3；
——钢管立杆受压强度计算值(N/mm2)；经计算得到= 111.83
[f] ——钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
不考虑风荷载时，立杆的稳定性计算< [f],满足要求!
2.考虑风荷载时,立杆的稳定性计算
其中N ——立杆的轴心压力设计值，N=13.56kN；
——轴心受压立杆的稳定系数,由长细比λ=l0/i 的结果查表得到0.26；λ值根据规表进行查表得出，如下图：
i ——计算立杆的截面回转半径，i=1.58cm；
l0 ——计算长度(m),由公式l0 = kuh 确定，l0=2.60m；
k ——计算长度附加系数，取1.155；
u ——计算长度系数，由脚手架的高度确定；u = 1.50
A ——立杆净截面面积，A=4.89cm2；
W ——立杆净截面模量(抵抗矩)，W=5.08cm3；
MW ——计算立杆段由风荷载设计值产生的弯矩，MW = 0.061kN.m；
设计指南（弹簧、稳定杆） 不管悬架的类型如何演变，从结构功能而言，它都是有弹性元件、减振装置和导向机构三部分组成。 一 弹性元件 弹性元件主要作用是传递车轮或车桥与车架或车身之间的垂直载荷，并依靠其变形来吸收能量，达到缓冲的目的。在现用的弹性元件中主要有三种；（1）钢板弹簧，（2）扭杆弹簧，（3）螺旋弹簧。 钢板弹簧设计 板弹簧具有结构简单，制造、维修方便；除作为弹性元件外，还兼起导向和传递侧向、纵向力和力矩的作用；在车架或车身上两点支承，受力合理；可实现变刚度，应用广泛。 (一) 钢板弹簧布置方案 1.1钢板弹簧在整车上布置 (1) 横置；这种布置方式必须设置附加的导向传力装置，使结构复杂，质量加大，只在少数轻、微车上应用。 (2) 纵置；这种布置方式的钢板弹簧能传递各种力和力矩，结构简单，在汽车上得到广泛应用。 1.2 纵置钢板弹簧布置 (1) 对称式；钢板弹簧中部在车轴（车桥）上的固定中心至钢板弹簧两端卷耳中 心之间的距离相等，多数汽车上采用对称式钢板弹簧。 (2) 非对称式；由于整车布置原因，或者钢板弹簧在汽车上的安装位置不动，又 要改变轴距或通过变化轴荷分配的目的时，采用非对称式钢板弹簧。 (二)钢板弹簧主要参数确定 初始条件：1G ~满载静止时汽车前轴（桥）负荷 2G ~满载静止时汽车后轴（桥）负荷 1U G ~前簧下部分荷重 2U G ~后簧下部分荷重 1W F =(G 1-G 1U )/2 ~前单个钢板弹簧载荷 2W F =(G 2-G 2U )/2 ~后单个钢板弹簧载荷 c f ～悬架的静挠度； d f －悬架的动挠度
1L ～汽车轴距； 1、 满载弧高a f 满载弧高指钢板弹簧装在车轴（车桥）上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差。a f 用来保证汽车具有给定的高度。当a f =0时，钢板弹簧在对称位置上工作。为在车架高度已确定时得到足够的动挠度，常取a f = 10～20mm 。 2、 钢板弹簧长度L 的确定 L —指弹簧伸直后两卷耳中心间的距离 （1）钢板弹簧长度对整车影响 当L 增加时：能显著降低弹簧应力，提高使用寿命； 降低弹簧刚度，改善汽车平顺性； 在垂直刚度C 给定的条件下，明显增加钢板弹簧纵向角刚度； 减少车轮扭转力矩所引起的弹簧变形； 原则上在总布置可能的条件下，尽可能将钢板弹簧取长些。 （2）钢板弹簧长度确定 钢板弹簧一般跟据经验确定； 轿车： L =(0.40～0.55)轴距 货车前悬架： L =(0.26～0.35)轴距 后悬架： L =(0.35～0.45)轴距 3、断面尺寸及片数确定 （1）宽度b 的确定 有关钢板弹簧的刚度、强度等，可按等截面简支梁的计算公式计算，但需引入挠度增大系数δ加以修正。因此，可根据修正后的简支梁公式计算钢板弹簧所需的总惯性矩J 0。对称式钢板弹簧 0J ＝[（L-ks ）3c δ]/48E (1) s -U 形螺栓中心距； k -U 形螺栓加紧后无效长度系数（刚性加紧，k=0.5，挠性加紧,k=0）; c -钢板弹簧垂直刚度（N/mm ）,c=F W /f c ; δ-挠度增大系数（先确定与主片等长的重叠片数1n ,再估计一个总片数0n ,求得η＝n 1/n 0,然后用δ＝1.5/[1.04（1＋0.5η）]初定δ；
满堂脚手架设计计算方法 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、 《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、 《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。 一、参数信息: 1.脚手架参数 计算的脚手架为满堂脚手架， 横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。 搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。 采用的钢管类型为Φ48×3.5。 横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根 2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2 施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2， 脚手架用途:支撑混凝土自重及上部荷载。 满堂脚手架平面示意图
二、横向杆的计算: 横向杆钢管截面力学参数为 截面抵抗矩 W = 5.08cm3； 截面惯性矩 I = 12.19cm4； 横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。 按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。 考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。 1.作用横向水平杆线荷载 (1)作用横向杆线荷载标准值 q k=(3.00+0.30)×1.20/3=1.32kN/m (2)作用横向杆线荷载设计值 q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m 横向杆计算荷载简图 2.抗弯强度计算 最大弯矩为 M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.m σ = M max/W = 0.307×106/5080.00=60.49N/mm2 横向杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度为 V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm 横向杆的最大挠度小于1200.0/150与10mm,满足要求! 三、纵向杆的计算:
立杆稳定性及模板支架整体侧向力计算 所处城市为湛江市，基本风压为W0＝0.45kN/m2；风荷载高度变化系数为μz ＝1.0，风荷载体型系数为μs＝0.355。 一、不组合风荷载时，立杆的稳定性计算 1、立杆荷载 根据《规程》，支架立杆的轴向力设计值N ut指每根立杆受到荷载单元传递来的最不利的荷载值。其中包括上部模板传递下来的荷载及支架自重，显然，最底部立杆所受的轴压力最大。上部模板所传竖向荷载包括以下部分：通过支撑梁的顶部扣件的滑移力（或可调托座传力）。根据前面的计算，此值为F1 =11.13 kN ； 除此之外，根据《规程》条文说明4.2.1条，支架自重可以按模板支架高度乘以0.15kN/m取值。故支架自重部分荷载可取为 F2=1.35×0.15×15.90＝3.22kN； 通过相邻的承受板的荷载的扣件传递的荷载，此值包括模板自重和钢筋混凝土自重： F3=1.35×(0.60/2+(1.00-0.80)/2)×0.50×(0.30+24.00×0.25)=1.701 kN； 立杆受压荷载总设计值为：N =11.13+3.22+1.701=16.05 kN； 2、立杆稳定性验算 φ-- 轴心受压立杆的稳定系数； A -- 立杆的截面面积，按《规程》附录B采用；立杆净截面面积(cm2)：A = 4.24； K H--高度调整系数，建筑物层高超过4m时，按《规程》5.3.4采用； 计算长度l0按下式计算的结果取大值： l0 = h+2a=1.20+2×0.30=1.800m； l0 = kμh=1.185×1.272×1.200=1.809m；
式中：h-支架立杆的步距，取1.2m； a --模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度，取 0.3m； μ -- 模板支架等效计算长度系数，参照《扣件式规程》附表D－1，μ =1.272； k -- 计算长度附加系数，取值为：1.185 ； 故l0取1.809m； λ = l0/i = 1808.784 / 15.9 = 114 ； 查《规程》附录C得φ= 0.489； K H=1/[1+0.005×(15.90-4)] = 0.944； σ =1.05×N/(φAK H)=1.05×16.050×103/( 0.489×424.000×0.944)= 86.120 N/mm2； 立杆的受压强度计算值σ = 86.120 N/mm2小于立杆的抗压强度设计值 f=205.000 N/mm2，满足要求。 二、组合风荷载时，立杆稳定性计算 1、立杆荷载 根据《规程》，支架立杆的轴向力设计值N ut取不组合风荷载时立杆受压荷载总设计值计算。由前面的计算可知： N ut＝16.050kN； 风荷载标准值按照以下公式计算 经计算得到，风荷载标准值 w k =0.7μzμs Wo= 0.7 *0.45*1*0.067 =0.0211 kN/m2； 其中w0 -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：w0 = 0.45 kN/m2； μz -- 风荷载高度变化系数，按照《建筑结构荷载规范》 (GB50009-2001)的规定采用：μz= 1 ； μs -- 风荷载体型系数：按圆形衍架取值为0.6*0.112=0.067； 风荷载设计值产生的立杆段弯矩M W为 M w = 0.85 ×1.4w k l a h2/10 =0.850 ×1.4×0.021×0.6×1.52/10 = 0.007 kN·m；
