回收氢压机、屏蔽泵考题
一.填空题(42分)
1.反向环流型屏蔽泵反向环流配管一般需要设置压力表、转子流量计针型阀截止阀。
2.氢压机的主要零部件是由机身、曲柄连杆机构、活塞汽缸、中间坐等组成。
3.屏蔽泵主配管的附属器具有压力表、过滤器、截止阀。
4.氢压机试运转分为无负荷试运转、排气试运转、空气负荷试运转、工作介质负荷试运转四个阶段。
5.氢压机定期检修的时间分别为50小时、300-500小时、2000小时、4000小时
8000小时。
二.问答题(58分)
1.屏蔽泵的开停车步骤分别是什么?
启动:(1)缓慢打开出口阀。
(2)泵内部再次排气
进行10~20秒钟运转后,关闭出口阀,停止泵运转。再次进行点动运转,充分排除泵内部的气体。
(3)排气结束后,再次启动,检查出口的压力表是否在规定的压力上,并慢慢打开出口阀,使排出量达工作点流量为止。屏蔽泵启动运转的同时,要检查反向环流配管的转子流量计或玻璃视镜。看看液体是否在充分地流动。
1
停止:先关小出口阀但保持微开,然后尽快停止电动机。停止后关闭进口阀。
另外,关闭反向环流配管系统。
泵停止30分钟后,关闭冷却等辅助配管系统。
直至电动机冷却(约30分钟)为止,冷却水系统不能停止。
如果电动机未冷却就停止冷却系统,那么再启动时,轴承就会受损伤
2.氢压机油路润滑流程?
曲轴箱→粗过滤器→双油泵(通过单向阀换向)→油冷却器→双联过滤器(可切换)→曲轴中心孔→连杆大头→连杆小头→十字头滑道→回曲轴箱
3.氢压机工作原理是是什么?
压缩机工作时,压力为0.5MPa的含氢混合气经由进气缓冲罐缓冲后进入两侧气缸,压缩到1.3MPa后,经排气缓冲罐后汇总进入一级冷却器冷却,然后进入工艺系统。
2D5.5W-92/5~13型含氢混合气压缩机主要由机身、曲柄连杆机构、活塞、气缸、中间座等部分组成,气体是在两个气缸缸中压缩完成的。左、右两列均为一级气缸。两列气缸对称布置在机身的两侧,曲拐错角180°,即相对两列气缸中气体工作循环完全相同,两列气缸中的活塞通过十字头,连杆与双拐曲轴的曲柄销相连接。当曲轴由电动机带动做旋转运动时,活塞在气缸中做往复直线运动实现气体的压缩循环。
4.氢压机的停车步骤是什么?
(1)卸去压缩机负荷,使机器投入空负荷运行(接通进、排气旁通管道)
(2)断开电源,使电动机停车
(3)关闭冷却水进水阀门,打开放水阀门,将气缸、油冷却器、一级冷却器内存水完
全放出,避免机器锈蚀冻裂
2
(4)关闭进、排气管线截门
5.屏蔽泵运行前准备工作是什么?
(1)全部关闭泵的出口阀和进口阀。
(2)带冷却系统的泵,要向夹套内接通冷却水或载冷剂。
(3)全部打开进口阀,使液体充满泵内部,进口配管系统。屏蔽泵电动机内也充满液体
(4)全部关闭出口阀门,再约30秒间隔之间3次点动运转。每进行一次点运动转后,就打开出口阀门,进行排气。所谓点动运转就是电动机通电2~3秒钟后立即停止的操作。要确认点动运转中有无异常声音及震动。
6.屏蔽泵轴承监视器的作用是什么?在什么情况下轴承监视器指针指向红区?(写出三种
情况)
作用:监测轴承的径向和轴向磨损,并可监测泵内的腐蚀
7.屏蔽泵的日常检查有些什么内容?
(1)出口压力表的指针有无异常。
(2)电流值是否过载,是否异常。
(3)有无异常声音和震动。
若发生异常声音、震动,一般来说是气蚀或轴承过渡磨损。
(4)对于有机械式轴承检测器的泵,要确认检测器指针是否在红色指示范围内。
(5)泵各部位的温。
3
屏蔽泵技术参数 台湾工业技术研究院发表全球首创竹材再生利用方式“竹炭生质能源发电”,以二立方米之木竹材炭化过程中产生的气体,目前已成功研发达到可产生最大五千瓦电力(约为二到三个家庭用电量)。据台湾“中央社”报道,工研院材化所所长刘仲明表示,生质能(BiomassEnergy)泛指可利用有机生质物经转换所获得的电与热能等。工研院团队所进行“竹炭——生质能源发电”研发为直接燃烧技术,利用竹材炭化过程的再生能源生质能发电系统,高温炭化过程中,以鼓风炉吸引生成的甲烷气体,先除去气体中的焦油及粉尘后,再送至气体引擎发电机,进行高功率转换发电的装置。以二立方米的木竹材为素材,已成功研发达到可产生最大五千瓦电力,另外在竹材炭化及发电过程中,除了仍保有竹炭、竹醋液的产出外,另外藉由热交换器将炭化装置出口的废热转换成温(热)水予以回收,供各种用途使用,可说将竹材炭化过程中的材料、水蒸气、热等反应过程一丝一毫都不浪费。 泰科阀门控制将全球性地供应诺冠阀门 SPG系列管道屏蔽泵 一、产品概述 SPG完全不泄露屏蔽泵管道泵,经我们科技人员消化革新,新推出的屏蔽泵新品,在原有基础上改进电磁核心技术,改善了流体运动状态,提高效率10%以上,综合性能指标都上了一个台阶,产品也更加理想。 SPG屏蔽泵是一种电动机和泵体一体化结构的水泵,只有静止密封(而不是旋转的轴密封),所以能做到完全无泄露。因其电机自身低噪音,加之屏蔽泵低故障率,高可靠性能,和维护成本低等优点赢得广大用户的欢迎,也增强了对中国市场高品质水泵的需求。
二、产品用途 产品广泛应用在石油、化学工业,医药、纺织、核电、军工及城市给排水,消防增压,高层建筑增压送水,园林喷灌,暖通制冷,等冷暖水循环增压。特别是对振动、噪音要求高的场所,如重点工程、泵房、中央空调等等。还可以用来输送压力和温度不产生结晶和凝固的液体,特别是对人体及环境有害的和不安全的液体和贵重液体等,如强腐蚀性,剧毒性,挥发性,放射性等介质。 三、型号意义 SPG系列管道屏蔽泵(性能参数) 型号 流量Q 扬程 (m) 效率 (%) 转速 (r/m in) 电 机 功 率 额定 电流 必需 汽蚀 余量 (m) 重量 (kg) 噪音 (分贝)(m3/h ) (l/s) SPG40-1004.4 6.3 1.22 1.75 1.32 12.5 52 59 2900 0.5 5 1.8 3.54347

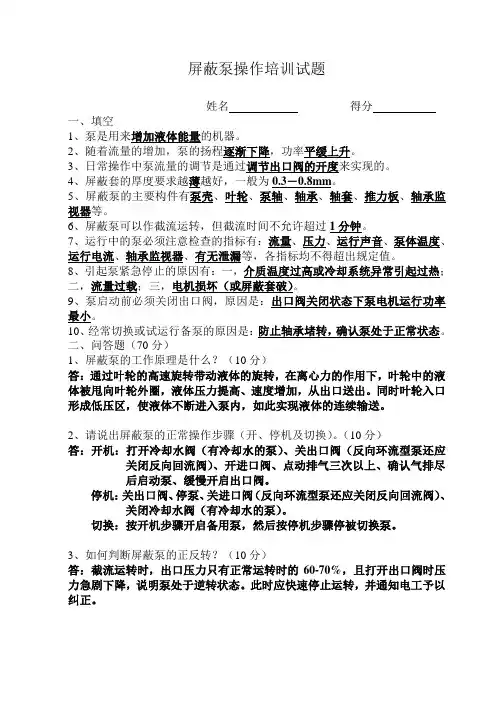

屏蔽泵操作培训试题 姓名得分 一、填空 1、泵是用来增加液体能量的机器。 2、随着流量的增加,泵的扬程逐渐下降,功率平缓上升。 3、日常操作中泵流量的调节是通过调节出口阀的开度来实现的。 4、屏蔽套的厚度要求越薄越好,一般为0.3-0.8mm。 5、屏蔽泵的主要构件有泵壳、叶轮、泵轴、轴承、轴套、推力板、轴承监视器等。 6、屏蔽泵可以作截流运转,但截流时间不允许超过1分钟。 7、运行中的泵必须注意检查的指标有:流量、压力、运行声音、泵体温度、运行电流、轴承监视器、有无泄漏等,各指标均不得超出规定值。 8、引起泵紧急停止的原因有:一,介质温度过高或冷却系统异常引起过热;二,流量过载;三,电机损坏(或屏蔽套破)。 9、泵启动前必须关闭出口阀,原因是:出口阀关闭状态下泵电机运行功率最小。 10、经常切换或试运行备泵的原因是:防止轴承堵转,确认泵处于正常状态。 二、问答题(70分) 1、屏蔽泵的工作原理是什么?(10分) 答:通过叶轮的高速旋转带动液体的旋转,在离心力的作用下,叶轮中的液体被甩向叶轮外圈,液体压力提高、速度增加,从出口送出。同时叶轮入口形成低压区,使液体不断进入泵内,如此实现液体的连续输送。 2、请说出屏蔽泵的正常操作步骤(开、停机及切换)。(10分) 答:开机:打开冷却水阀(有冷却水的泵)、关出口阀(反向环流型泵还应关闭反向回流阀)、开进口阀、点动排气三次以上、确认气排尽 后启动泵、缓慢开启出口阀。 停机:关出口阀、停泵、关进口阀(反向环流型泵还应关闭反向回流阀)、关闭冷却水阀(有冷却水的泵)。 切换:按开机步骤开启备用泵,然后按停机步骤停被切换泵。 3、如何判断屏蔽泵的正反转?(10分) 答:截流运转时,出口压力只有正常运转时的60-70%,且打开出口阀时压力急剧下降,说明泵处于逆转状态。此时应快速停止运转,并通知电工予以纠正。
