JCZR□-12（7.2）高压真空接触器—熔断器组合电器
一. 使用范围和用途
JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器是浙江云开自动化产为额定电压12kV（7.2kV）、额定频率50Hz的三相交流户内用高压开关设备，主要由户内高压交流真空接触器和高压限流熔断器组成，具有合分控制与保护功能。主要适用于10kV及以下负荷较小的电力系统中（如电厂厂用电系统）的高压电器控制和保护，特别适用于需要频繁操作电动机、变压器等的控制和保护。
二. 主要特点与优点
JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器与高压真空断路器或其他高压电器相比，组合电器的优点在于：
1. 在相同开断容量下，组合电器产品体积要比同类产品小的多；
2. 短路开断能力强，预期短路开断电流可达40kA（最高可达50kA），而断路器一般为20～31.5kA，而且开断电流越大，成本和体积也相应大幅度增加；
3. 可频繁操作，组合电器操作频率可达300次/h；
4. 机械及电寿命可达30万次，是真空断路器机械及电寿命的10～30倍，可大幅延长用户更换开关设备的周期，降低用户的总体费用；
5. 可快速开断短路电流，一般可在半个周波内开断，而断路器至少需要1个周波以上才能开断；
6. 安装更换方便，无需太多的改动即可用于普通的KYN28-12中置柜。
三. 使用环境要求
3.1 周围空气温度：-15℃～+40℃，且24h内测得的温度平均值不超过35℃。
3.2 海拔：JCZR□-7.2J(D) 型
用于额定电压7.2kV系统时1000m及以下地区；
用于额定电压3.6kV系统时3000m及以下地区。
JCZR□-12J(D) 型
用于额定电压12kV系统时1000m及以下地区；
用于额定电压7.2kV系统时3000m及以下地区。
3.3 周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。
3.4 湿度
相对湿度：日平均值不大于95%，月平均值不大于90%；
水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa 。
3.5 开关设备和控制设备外部的振动或地动是可以忽略的。
3.6 在二次系统中感应的电磁干扰的幅值不超过1.6kV。
四主要技术参数

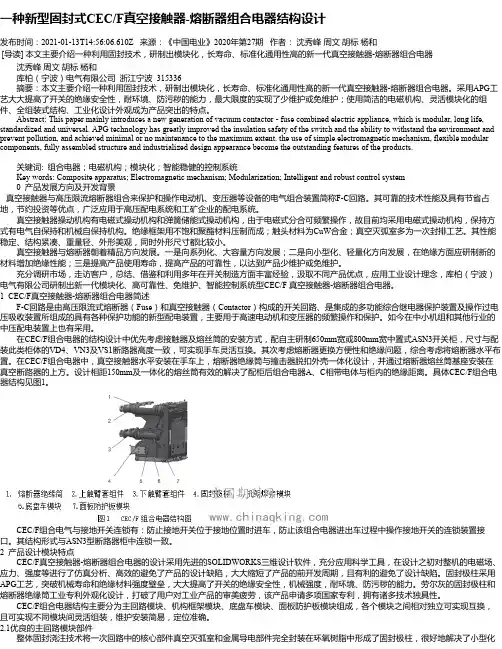

五. 外形及安装尺寸图
1.绝缘后罩
2.高压真空接触器
3.高压限流式熔断器
4.熔断器筒
5.解锁装置
6.底盘车
图1 组合电器结构和外形尺寸图（括号内尺寸为7.2kV组合电器尺寸）
以下内容为主要优势：
1. 高达30万次的机械寿命及电寿命！
2. 每小时300次的操作频率！
3. 代替小容量真空断路器的理想选择！
4. 高压电动机控制和保护的理想产品！
10kV真空断路器型号参数 陕西泰开高压开关制造有限公司 随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。
真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。 真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。在35kV 级，近几年也占到40%以上。但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。 1、真空室漏气 真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界
因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点： (1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。 (2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。 (3)保证导电杆同心度的设计。如果可动导电杆同心度调整不当，将使陶瓷、法兰—————金属封接强度不够稳定，致使真空灭弧室漏气。在错误的操作过程中，易引起波纹管的扭曲变形。为防止这种现象，在动导电杆的导向套部位可采用六边形设计，花键连接设计。 (4)不得用任何外力碰撞真空灭弧室，严禁敲击、手拍打，搬动及维护时不得受力。禁止把任何东西放在真空开关上，以防止落下时打坏真空灭弧室。 (5)装调时如果发现螺纹配合不良，应查原因后再处理，不要用很大力气去拧动真空灭弧室，防止波纹管受到损伤。 (6)严格控制触头行程。不能误以为开距大对灭弧有利，而随意增加真空开关的触头行程。因为真空开关的行程比较短。一般额定电压为10～15kV 的真空开关触头行程仅为8～12mm，触头超行程仅为2～3mm。如果过多地增加触头的行
高压真空接触器的技术要求 高压接触器是一种高压控制电器，在电力系统中对高压电动机、电力变压器、电容器等电气设备的远距离控制和频繁操作。高压真空接触器由于具备寿命长、操作频繁、体积小、重量轻、不爆炸、不污染、价格低、检修方便和良好的开断性能等一系列优点而被广泛应用。 1设备的技术参数 国内当前生产的高压真空接触器的技术参数规定了高压真空接触器的正常使用条件，同时考虑了异常情况下的极端使用条件。在满足使用条件的前提下，应尽可能地做好小型化、轻量化；努力提高设备自身功能，加大设备自身智能化高科技水平的力度，以满足电网调度自动化，实施变电所无人值班的需要。 2触头机械特性的调整 (1)触头的开距主要是决定于绝缘配合参数、开断参数、触头材料和灭弧室的设计。在应用中不是触头开距越大越好，而是尽可能地将触头开距调整至下限值，以利于降低操作功耗，提高寿命。 (2)触头超行程的确定是同触头材料性能、开断关合电流、电寿命参数、触头压力、动热稳定参数等因素有关，在实际应用中触头超行程不宜选取太大，一般应为触头开距的15%～4 0%，通常都是在2mm左右。 (3)触头压力的确定是与触头的结构、材料的性能、接触情况和开断关合电流、电寿命参数、动热稳定参数以及机械性能要求等有关。为了保证在触头之间电动斥力的作用下，触头不打开，不发生熔焊，触头的压力应调整大于触头之间的电动斥力，以及电回路其它原因所产生电动斥力的影响。 (4)合、分闸速度是影响高压真空接触器开断关合能力和寿命的关键所在，其选取至关重要。在高压真空接触器能够满足其技术性能的前提下，合、分闸速度应尽可能的调整小点，这样对提高真空接触器的寿命(特别是机械寿命)、降低功耗等是绝对有益的。 3高压真空接触器的绝缘水平 根据GB14808及IEC470标准的规定，真空灭弧室断口只进行了两倍相电压的工频绝缘试验，并未进行冲击缘缘试验。这样的绝缘水平，很难令使用部门满意，因为多数真空接触器使用场合都是架空进线，且与高压断路器并用。所以，对于高压真空接触器的绝缘水平考核，应视同断路器一样对待。 4动稳定试验 高压真空接触器在实际使用中，在有些场合，接触器是有能力开断系统的短路电流的，故而没有必要加装熔断器；在有些使用场合，则用断路器作为对系统短路电流的保护。在这些情况下，接触器的使用并非都带有高压限流熔断器，而要承受一定的大电流冲击；同时考虑到高压真空接触器的可靠性和完整性，所以，动稳定试验是十分必要的，可以像高压断路器一样，按照热稳定电流的2.5倍电流(峰值)进行。 5极限分断电流 GB14808标准规定，高压真空接触器的极限分断电流应不小于额定工作电流的10倍。这样规定的目的就是当系统故障电流在比较小的情况下，可以用接触器直接开断，无须高压限流熔断器动作。所以，对于高压真空接触器要求应有一定的短路开断能力是十分必要的，也是非常客观的。至于使用短路开断电流能否代替极限分断电流，应进行科学的理论研究与分析给以明确，在未明确之前，两者互相代替欠妥。
CKJ5系列 低压交流真空接触器 使 用 说 明 书XXXXXXXX X X有限公司
目录 1 概述 (1) 2 总体结构、工作原理及其工作特性 (1) 3 产品主要技术参数 (2) 4 产品外形尺寸、重量 (2) 5 产品使用、操作方法 (3) 6 参数设定及调试 (3) 7 故障分析及排除 (3) 8 运输、贮存要求 (3) 9 开箱及检查 (4) 10 注意事项 (4)
安装使用前请仔细阅读使用说明书 1 概述 1.1 主要用途及适用范围 CKJ5系列低压交流真空接触器，适用于交流50Hz、额定工作电压至1140V，额定工作电流至600A的电力系统中，远距离接通与分断线路及频繁地起动和停止控制交流电动机用；并适宜与各种保护装置(JDB电子综合保护器、JR9型过流保护装置、阻容吸收装置)组成磁力起动器，特别适宜组成防爆型磁力起动器。 1.2 产品特点 采用真空灭弧技术，具自接通分断能力强、电寿命长、工作可靠性高、工作过程中几乎没有噪音等特点 1.3 使用环境 a.海拔高度不超过2000m； b.周围空气温度最高不超过+40℃,最低不低于-5℃； c.周围空气相对湿度，不大于95%（+25℃时）； d.安装与垂直面倾斜度不超过15度； e.无显著冲击，振动和摇动的场合； f.无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中； g.在没有雨雪侵袭的地方； h.在三级污染以下的环境中； j.使用类别：AC3、AC4。 1.4 型号组成及其代表意义 C K J 5 –□ / □ 额定电压(V) 额定电流(A) 设计序号 交流 真空 接触器 2 总体结构、工作原理及其工作特性 2.1 真空接触器主要由真空灭弧系统、电磁系统、杠杆传动系统、辅助触头、整流装置、绝缘框架、底座等组成；零部件少，结构紧凑； 2.2 触头被封闭在与外界隔绝的真空灭弧室中，不会因外部污染而影响其工作； 2.3 以真空为熄弧介质，分断能力强、电寿命长，如AC-4电寿命平均3～4万次，有的产品可高达6万次以上，这对其他接触器来说是困难的； 2.4 电弧不外喷(即喷弧距离为零)，不会引发火灾、爆炸等事故； 2.5 工作过程中不会扩散出对人体有害的气体，保证工作环境的清洁；
高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似的场所。 信息更新: 2018年04月01日一、真空断路器的绝缘性： 一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。 二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。 三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。 四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。 五、 二、真空中电弧的形成与熄灭： （1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。
（一）小电流真空电弧 触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。 （二）大电流真空电弧 在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。 三、断路器的结构和工作原理： 真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx —**）两种类型。主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。 下面以的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。 断路器本体结构如图一 断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器
不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。
CKJ5-80/1.14真空开关的详细产品说明 【详细说明】 公司：乐清市民耀电器开关厂 【CKJ5-63/1140真空接触器,交流真空接触器】产品详细说明 【CKJ5-63/1140真空接触器,交流真空接触器】简介: 适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作于油田、化工等场合。 CKJ5-80/1.14低压交流真空接触器分为单极型和三极型，CKJ5真空接触器适用于交流50Hz,主回路额定工作电压660-1140V（即1.14KV）及主电路工频耐压达4200V，控制电路电压可为36，110，220，380V，额定工作电流至80-630A 的电力系统中，接通与分断线路及频繁的起动和控制交流电动机之用。并适用于各种保护装置组成的磁力起动器。 一、【CKJ5-63/1140真空接触器,交流真空接触器】工作条件 1．海拨高度不超过2000米。 2．环境空气温度：-25～+40℃。 3．空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。4．安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．环境污染等级为3级。 6．振动不大于30米/秒的场。 二、【CKJ5-63/1140型交流真空接触器,高压真空接触器】主要技术参数 额定电压 1140V 额定电流 80A 控制电压 36V(AC) 频率 50HZ 三、【CKJ5-63/1140真空接触器,交流真空接触器】结构及工作原理 接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 四、【CKJ5-63/1140真空接触器,交流真空接触器】安装、调整及更换天关管1．安装 ⑴安装前应检查安装平面，安装面不平时用垫片调整。
