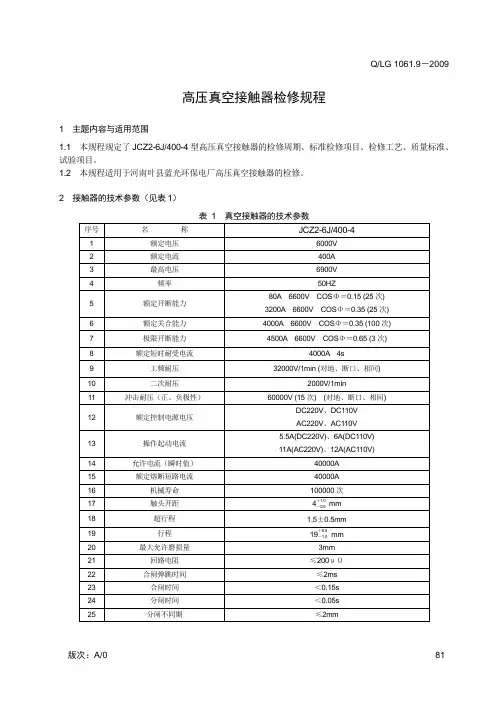

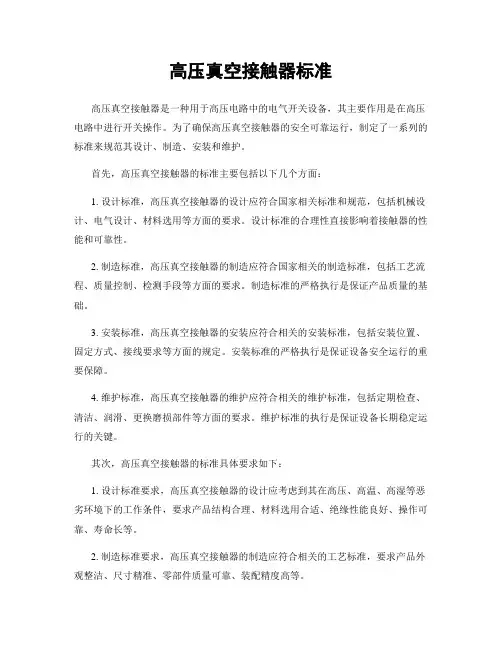

交流高压真空接触器技术条件
编制：
审核：
批准：
2016年1月20日修订
一．范围：
本标准规定了交流高压真空接触器的术语、技术要求、运输与贮存。
本标准适用于额定电压3.6KV,频率50Hz及以下电力系统中使用的户内安装的交流高压真空接触器（以下简称接触器）。接触器可用于开断、关合相同等级的交流高压电动机，变压器的负载回路。本标准也适用于接触器的操作装置及辅助设备。
二．规范性引用文件：
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 14808-2001交流高压接触器和基于接触器的电动起动器。三．术语：
GB/T 14808-2001中第3章适用于本标准。
四．技术要求：
4.1.额定值
额定值除下列规定外，应按照GB/T 14808-2001中第4章规定接触器的要求。
4.1.1.额定电压应符合表1规定
表1额定电压
项目
额定电压
7.2KV系列2）12KV系列3）
主回路7.2KV 12KV
控制回路AC110V,220V,380V
DC110V,220V
AC110V,220V,380V
DC110V,220V
注：1）.特殊规格根据用户要求定制；
2）.设计额定电压为7.2KV的产品；
3）.设计额定电压为12KV的产品；
4.1.2.额定工作电流应符合表2规定
表2额定电流
系列160A系列250A系列400A系列630A系列额定工作电流160A 250A 400A 630A
4.1.3.机械寿命
机械寿命为30万次；
4.1.4.额定工作功率
机械保持：合闸≤1000VA，分闸≤1000VA
电保持：合闸≤1000VA，保持≤1000VA
4.1.
5.额定工作频率
额定工作频率为50Hz～60Hz。
4.1.6.额定关合、开断电流
按GB/T 14808-2001中第6章表10执行。
4.1.6.1
在关合试验的过程中不可发生触头熔焊或影响继续正常工作的现象。
4.1.6.2
开断后能正常条件下继续工作，开断电流用电流交流分量
有效值表示。
4.1.7.额定短时耐受电流及其持续时间应符合表3规定
表3额定短时耐受电流及持续时间
项目 指标
160A 系列 250A 系列 400A 系列 630A 系列 额定短时耐受电流KA 1.6
2.5
4
6.3
持续时间S
2
4.1.8.极限开断电流
在功率因数为0.35±0.05，1.1倍额定电压下正常开断额 定短时耐受电流三次。 4.1.9.额定绝缘水平
接触器主要回路的额定绝缘水平应符合表4规定
表4额定绝缘水平
4.1.10.主回路接触电阻应符合表5规定
表5主回路接触电阻
项目 主回路接触电阻 160A 系列 250A 系列 400A 系列 630A 系列 主回路接触电阻（μΩ）
≤200
≤200
≤200
≤150
4.1.11.合闸时间
合闸时间不大于200ms 。
额定电压 （有效值）
雷电冲击耐受电压（峰值） 1min 工频耐受电压（有效值） 相对相
相对地
相对相
相对地
真空断口
7.2KV 75KV 32KV 32KV 12KV 75KV 42KV 42KV 注：控制回路的对地工频耐压：1500V （控制电路内的半导体器件及阻容元件除外）
4.1.12.分闸时间
分闸不大于150ms。
4.1.13.各相同步性
各相同步性不大于3ms。
4.1.14.额定工作制
适用于下列工作制：A.8h工作制；B.长期工作制；C.间断周期工作或间断工作制；D.短时工作制。
注：以上A、B、C、D四种工作制的含义解释见GB/T 4808-2001 中第5.2.4条。
4.2.设计与结构
设计与结构应符合GB/T 4808-2001中第5章规定真空接触器的规定。
4.3.型式试验
型式试验按GB/T 4808-2001中第6章中接触器的规定。
4.4.出厂试验
出厂试验按GB/T 4808-2001中第7章中接触器的规定。
5.运输、贮存
按GB/T 4808-2001中第10章规定执行。

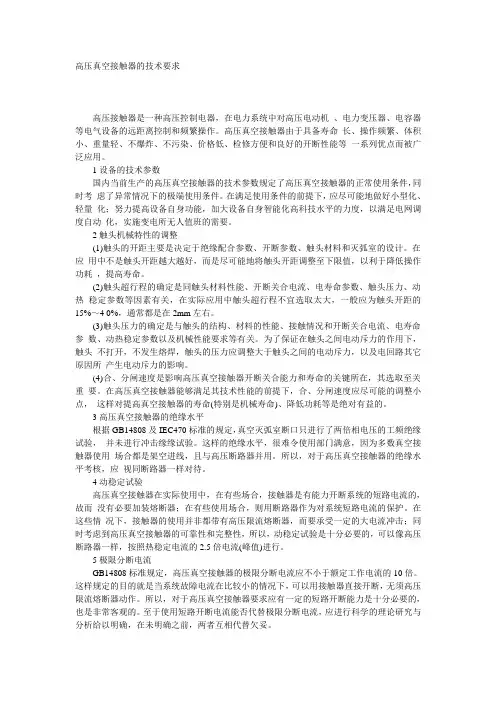

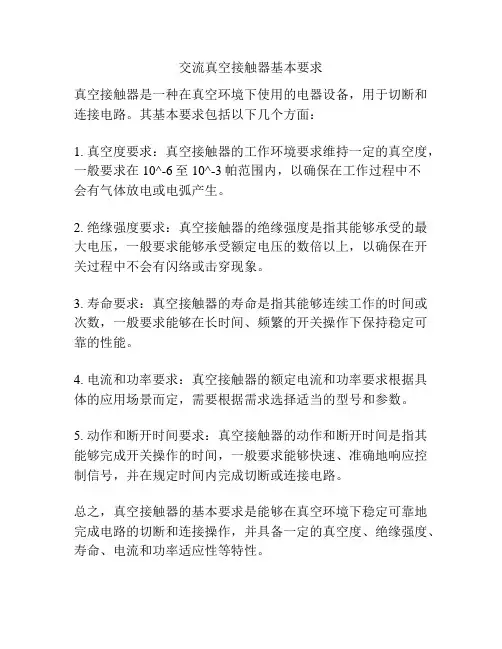

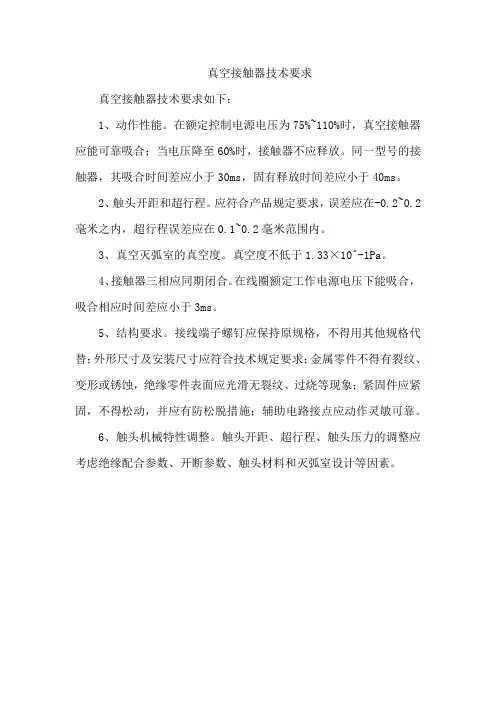

高压真空接触器的技术要求 高压接触器是一种高压控制电器，在电力系统中对高压电动机、电力变压器、电容器等电气设备的远距离控制和频繁操作。高压真空接触器由于具备寿命长、操作频繁、体积小、重量轻、不爆炸、不污染、价格低、检修方便和良好的开断性能等一系列优点而被广泛应用。 1设备的技术参数 国内当前生产的高压真空接触器的技术参数规定了高压真空接触器的正常使用条件，同时考虑了异常情况下的极端使用条件。在满足使用条件的前提下，应尽可能地做好小型化、轻量化；努力提高设备自身功能，加大设备自身智能化高科技水平的力度，以满足电网调度自动化，实施变电所无人值班的需要。 2触头机械特性的调整 (1)触头的开距主要是决定于绝缘配合参数、开断参数、触头材料和灭弧室的设计。在应用中不是触头开距越大越好，而是尽可能地将触头开距调整至下限值，以利于降低操作功耗，提高寿命。 (2)触头超行程的确定是同触头材料性能、开断关合电流、电寿命参数、触头压力、动热稳定参数等因素有关，在实际应用中触头超行程不宜选取太大，一般应为触头开距的15%～4 0%，通常都是在2mm左右。 (3)触头压力的确定是与触头的结构、材料的性能、接触情况和开断关合电流、电寿命参数、动热稳定参数以及机械性能要求等有关。为了保证在触头之间电动斥力的作用下，触头不打开，不发生熔焊，触头的压力应调整大于触头之间的电动斥力，以及电回路其它原因所产生电动斥力的影响。 (4)合、分闸速度是影响高压真空接触器开断关合能力和寿命的关键所在，其选取至关重要。在高压真空接触器能够满足其技术性能的前提下，合、分闸速度应尽可能的调整小点，这样对提高真空接触器的寿命(特别是机械寿命)、降低功耗等是绝对有益的。 3高压真空接触器的绝缘水平 根据GB14808及IEC470标准的规定，真空灭弧室断口只进行了两倍相电压的工频绝缘试验，并未进行冲击缘缘试验。这样的绝缘水平，很难令使用部门满意，因为多数真空接触器使用场合都是架空进线，且与高压断路器并用。所以，对于高压真空接触器的绝缘水平考核，应视同断路器一样对待。 4动稳定试验 高压真空接触器在实际使用中，在有些场合，接触器是有能力开断系统的短路电流的，故而没有必要加装熔断器；在有些使用场合，则用断路器作为对系统短路电流的保护。在这些情况下，接触器的使用并非都带有高压限流熔断器，而要承受一定的大电流冲击；同时考虑到高压真空接触器的可靠性和完整性，所以，动稳定试验是十分必要的，可以像高压断路器一样，按照热稳定电流的2.5倍电流(峰值)进行。 5极限分断电流 GB14808标准规定，高压真空接触器的极限分断电流应不小于额定工作电流的10倍。这样规定的目的就是当系统故障电流在比较小的情况下，可以用接触器直接开断，无须高压限流熔断器动作。所以，对于高压真空接触器要求应有一定的短路开断能力是十分必要的，也是非常客观的。至于使用短路开断电流能否代替极限分断电流，应进行科学的理论研究与分析给以明确，在未明确之前，两者互相代替欠妥。
CKJ5系列 低压交流真空接触器 使 用 说 明 书XXXXXXXX X X有限公司
目录 1 概述 (1) 2 总体结构、工作原理及其工作特性 (1) 3 产品主要技术参数 (2) 4 产品外形尺寸、重量 (2) 5 产品使用、操作方法 (3) 6 参数设定及调试 (3) 7 故障分析及排除 (3) 8 运输、贮存要求 (3) 9 开箱及检查 (4) 10 注意事项 (4)
安装使用前请仔细阅读使用说明书 1 概述 1.1 主要用途及适用范围 CKJ5系列低压交流真空接触器，适用于交流50Hz、额定工作电压至1140V，额定工作电流至600A的电力系统中，远距离接通与分断线路及频繁地起动和停止控制交流电动机用；并适宜与各种保护装置(JDB电子综合保护器、JR9型过流保护装置、阻容吸收装置)组成磁力起动器，特别适宜组成防爆型磁力起动器。 1.2 产品特点 采用真空灭弧技术，具自接通分断能力强、电寿命长、工作可靠性高、工作过程中几乎没有噪音等特点 1.3 使用环境 a.海拔高度不超过2000m； b.周围空气温度最高不超过+40℃,最低不低于-5℃； c.周围空气相对湿度，不大于95%（+25℃时）； d.安装与垂直面倾斜度不超过15度； e.无显著冲击，振动和摇动的场合； f.无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中； g.在没有雨雪侵袭的地方； h.在三级污染以下的环境中； j.使用类别：AC3、AC4。 1.4 型号组成及其代表意义 C K J 5 –□ / □ 额定电压(V) 额定电流(A) 设计序号 交流 真空 接触器 2 总体结构、工作原理及其工作特性 2.1 真空接触器主要由真空灭弧系统、电磁系统、杠杆传动系统、辅助触头、整流装置、绝缘框架、底座等组成；零部件少，结构紧凑； 2.2 触头被封闭在与外界隔绝的真空灭弧室中，不会因外部污染而影响其工作； 2.3 以真空为熄弧介质，分断能力强、电寿命长，如AC-4电寿命平均3～4万次，有的产品可高达6万次以上，这对其他接触器来说是困难的； 2.4 电弧不外喷(即喷弧距离为零)，不会引发火灾、爆炸等事故； 2.5 工作过程中不会扩散出对人体有害的气体，保证工作环境的清洁；
1. 概述 ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。 2. 型号及含义 3. 使用条件 3.1 正常使用条件 a) 周围空气温度: -40℃～+40℃； b) 海拔高度: 不超过2000m; c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； e) 来自开关设备和控制设备处部的振动或地动是可以忽略的； f) 污秽等级:Ⅲ级。 3.2 特殊使用条件 断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。 3.3 如超出上述正常使用条件，由用户与制造厂协商。 4. 技术参数 4.1 断路器主要技术参数
4.2 断路器装配调整参数 4.3 CTB弹簧操动机构主要技术参数
4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求 5. 断路器结构特点 5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。 5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。 5.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 5.6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
ZW32-12系列户外高压真空断路器 ZW32-12型户外柱上高压真空断路器 1. 概述 ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。 2. 型号及含义 3. 使用条件 3.1 正常使用条件 a) 周围空气温度: -40℃～+40℃； b) 海拔高度: 不超过2000m; c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； e) 来自开关设备和控制设备处部的振动或地动是可以忽略的； f) 污秽等级:Ⅲ级。 3.2 特殊使用条件 断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，
并取得一致的意见。 3.3 如超出上述正常使用条件，由用户与制造厂协商。 4. 技术参数 4.1 断路器主要技术参数 4.2 断路器装配调整参数
4.3 CTB弹簧操动机构主要技术参数 4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求
5. 断路器结构特点 5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。 5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。 5.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 5.6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。 5.7 断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器
不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。
CKJ5-80/1.14真空开关的详细产品说明 【详细说明】 公司：乐清市民耀电器开关厂 【CKJ5-63/1140真空接触器,交流真空接触器】产品详细说明 【CKJ5-63/1140真空接触器,交流真空接触器】简介: 适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作于油田、化工等场合。 CKJ5-80/1.14低压交流真空接触器分为单极型和三极型，CKJ5真空接触器适用于交流50Hz,主回路额定工作电压660-1140V（即1.14KV）及主电路工频耐压达4200V，控制电路电压可为36，110，220，380V，额定工作电流至80-630A 的电力系统中，接通与分断线路及频繁的起动和控制交流电动机之用。并适用于各种保护装置组成的磁力起动器。 一、【CKJ5-63/1140真空接触器,交流真空接触器】工作条件 1．海拨高度不超过2000米。 2．环境空气温度：-25～+40℃。 3．空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。4．安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．环境污染等级为3级。 6．振动不大于30米/秒的场。 二、【CKJ5-63/1140型交流真空接触器,高压真空接触器】主要技术参数 额定电压 1140V 额定电流 80A 控制电压 36V(AC) 频率 50HZ 三、【CKJ5-63/1140真空接触器,交流真空接触器】结构及工作原理 接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 四、【CKJ5-63/1140真空接触器,交流真空接触器】安装、调整及更换天关管1．安装 ⑴安装前应检查安装平面，安装面不平时用垫片调整。
JCZR□-12（7.2）高压真空接触器—熔断器组合电器 一. 使用范围和用途 JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器是浙江云开自动化产为额定电压12kV（7.2kV）、额定频率50Hz的三相交流户内用高压开关设备，主要由户内高压交流真空接触器和高压限流熔断器组成，具有合分控制与保护功能。主要适用于10kV及以下负荷较小的电力系统中（如电厂厂用电系统）的高压电器控制和保护，特别适用于需要频繁操作电动机、变压器等的控制和保护。 二. 主要特点与优点 JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器与高压真空断路器或其他高压电器相比，组合电器的优点在于： 1. 在相同开断容量下，组合电器产品体积要比同类产品小的多； 2. 短路开断能力强，预期短路开断电流可达40kA（最高可达50kA），而断路器一般为20～31.5kA，而且开断电流越大，成本和体积也相应大幅度增加； 3. 可频繁操作，组合电器操作频率可达300次/h； 4. 机械及电寿命可达30万次，是真空断路器机械及电寿命的10～30倍，可大幅延长用户更换开关设备的周期，降低用户的总体费用； 5. 可快速开断短路电流，一般可在半个周波内开断，而断路器至少需要1个周波以上才能开断；
6. 安装更换方便，无需太多的改动即可用于普通的KYN28-12中置柜。 三. 使用环境要求 3.1 周围空气温度：-15℃～+40℃，且24h内测得的温度平均值不超过35℃。 3.2 海拔：JCZR□-7.2J(D) 型 用于额定电压7.2kV系统时1000m及以下地区； 用于额定电压3.6kV系统时3000m及以下地区。 JCZR□-12J(D) 型 用于额定电压12kV系统时1000m及以下地区； 用于额定电压7.2kV系统时3000m及以下地区。 3.3 周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。 3.4 湿度 相对湿度：日平均值不大于95%，月平均值不大于90%； 水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa 。 3.5 开关设备和控制设备外部的振动或地动是可以忽略的。 3.6 在二次系统中感应的电磁干扰的幅值不超过1.6kV。 四主要技术参数 五. 外形及安装尺寸图
ZW20B-12/T630-20 户外交流高压真空断路器使用说明书
1.概述 ZW20B-12型户外交流高压真空断路器（以下简称断路器）为额定电压12kV、三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制，更适用于农村电网及频繁操作的场所。 本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。 1.1引用标准 GB1984交流高压断路器 GB/T11022-1999高压开关设备和控制设备标准的共用技术要求 GB/T311.1-1997高压输变电设备的绝缘配合 GB/T3309-1999高压开关设备在常温下的机械试验 DL/T593-1996高压开关设备的共用订货技术导则 DL/T402-1999交流高压真空断路器订货技术条件 1.2使用的环境条件 1.2.1海拔高度不超过3000米； 1.2.2周围空气温度：-45℃～+40℃； 日温差：日变化25℃； 1.2.3风速不大于35m/s； 1.2.4无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
2.技术参数和机械特性 2.1技术参数见表1。2.2机械特性参数见表2。 表1 表2 序号参数名称单位数据 1触头开距mm 9±12触头超行程mm 3±1 3分闸速度m/s 1.2±0.24合闸速度m/s 0.8±0.25触头合闸弹跳时间ms ≤26 相间中心距离 mm 135±1.5 型 号 ZW20B-12/630-20操作方法 手动/电动额定值额定电压12kV 额定频率50Hz 额定电流 630A 额定短路开断电流 20kA 额定峰值耐受电流（峰值）50kA 额定短时耐受电流（4s） 20kA 额定短路关合电流（峰值）50kA 额定电流开断次数 10000次额定短路开断电流开断次数 30次1分钟工频 耐受电压 相间、相对地 42kV 断口 49kV 二次回路耐压 2kV 雷电冲击耐受电压（峰值）相间、相对地75kV 断口85kV 机械寿命10000次净重 177kg
ZW7-40.5 户外高压真空断路器 产品使用说明书 陕西泰开高压开关制造有限公司 陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关 高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电 力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检 测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉， 并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产 内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六 氟化硫断 路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱， 充气柜，自动化设备电器等高低压电器。自创建以来一直本着“服务至上“的经营宗旨。不折不 扣做好售前，售中，售后，服 12-40.5KV 户
务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。 1 概述 ZW7-40.5 型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。 极高的可靠性 在整个寿命期间完全免维护 具有高机械寿命和电寿命整机体积小，重量轻，便于安装 1.1 使用条件 周围空气温度：-30 ℃～+60℃；海拔高度：不超过3000 米；风速不超过34m/s ；来自开关设备和控制设备外部的振动或地动是可以忽略的；污秽等级：℃级； 储存温度-40 ℃～+85℃。 1.2 技术参数
2 断路器结构及工作原理 ZW7-40.5 型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。该型号断路器为小型化设计，外壳采用优质钢箱体。电流互感器可根据用户需要选择。
10kV电力线路户外柱上智能高压真空断路器配置型号选型 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。 ZW32-12系列柱式户外高压真空断路器是三相交流50Hz、额定电压12KV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。 ZW32-12G断路器隔离开关组合电器是由ZW32断路器隔离开关两大部分组成。 ZW32-12M/630-20 ZW32-12M/1000-20 ZW32-12M/1250-25 等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维

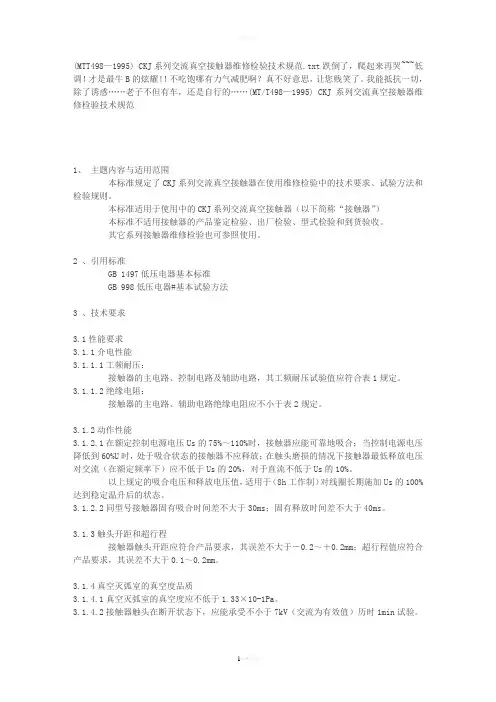

CKJ5-600真空接触器研制中的几个主要技术问题真空接触器截流现象和过电压抑制高压真空接触器电路的改进CKJ5-600真空接触器低压真空交流接触器四极同步测试仪设计制作与应用CKJ5系列真空交流接触器，其集电真空、机械电磁开关为一体的真空交流接触器，不但通断能力强，维修量小、电弧不外露，电触头不受大气粉尘和腐蚀性气体的影响，接触电阻稳定、防爆性能好、安全可靠、体积小、重量轻、噪声低、长使用寿命；产品适用于煤炭、石油、化工、冶金、电力、机械、交通等领域用于控制三相交流电动机或通断其他电气负载。 目前市场现有的CKJ5系列真空接触器，辅助节能开关仍采用电弧空气外露的机械开关，因其分断的是电压较高的直流电流，分断电弧大，极易烧损辅助节能触点，造成触点接触不良，引起接触器启动异常烧线圈负载等，操作电寿命短，同时防爆性能也欠佳； 真空交流接触器常见故障 1、 CKJ5─400型真空接触器通电瞬间铁心吸合不上，产生跳跃。线圈回路电容击穿，造成加在维持线圈上的电压是一个波动的直流，解决方法：更换质量较好的电容1.2uF/1000V 2、 CKJ5─400型真空接触器通电不长时间（20分钟左右）线圈整流回路多个元件烧毁，造成真空接触器跳开。通过检查发现整流桥内的二极管结构是面接触型的，而实际上是用细裸铜导线缠绕连接，造成接触不良引起过热，进而导致烧毁整流桥，引起线圈失去电压，造成真空接触器故障跳开。解决方法：整流桥内的二极管 一端用细裸铜导线焊接，另一端用压线鼻子压接的导线连接，确实做到接触良好。 3、辅助节能触点烧损，造成触点接触不良，引起接触器启动异常烧线圈负载等gr 为较彻底解决真空交流接触器由于内部系统故障引起的故障跳开，建议使用接线独有的无弧电子启动模块，具有定压启动，欠压不烧线圈，使得开关操作达到真正的无空气外露电弧的目的，防爆性更佳，操作电寿命更长等优点。

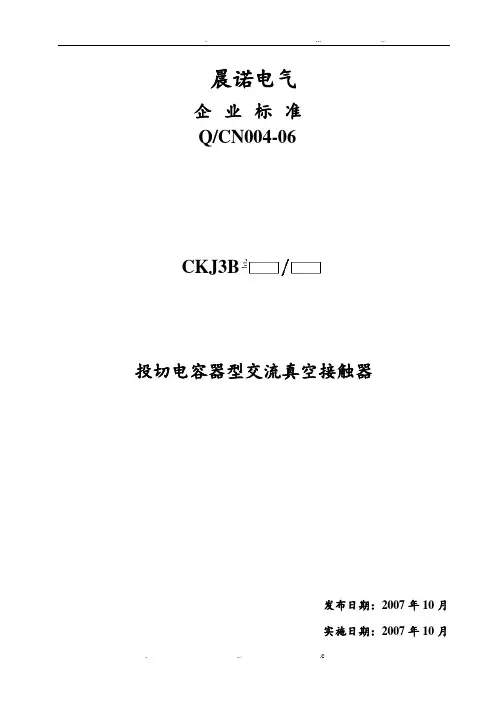

晨诺电气 企业标准 Q/CN004-06 CKJ3B 投切电容器型交流真空接触器 发布日期：2007年10月 实施日期：2007年10月
晨诺电气企业标准 Q/CN004-06 CKJ3B-800/1.6KV投切电容器型交流真空接触器 １、主题容与适用围 本标准规定了CKJ3B-800/1.6KV投切电容器型交流真空接触器的技术要求、试验方法、检验规则、标志、包装和贮存． 本标准只适用于CKJ3B-800/1.6KV投切电容器型交流真空接触器（以下简称真空接触器）． ２、引用标准 GB311·1低压输变电设备的绝缘配合 GB/T14808-2001交流低压接触器和基于接触器的电动机起动器 GB·3096 3～35KV交流金属封闭开关设备 GB191包装储运图示标志 JB2759机电产品包装通用技术条件 JB/DQ25533～35KV交流金属封闭开关设备产品质量分等检查导则 JB/DQ4143 CKJ1交流真容接触器 ３、名词术语代码 3、1 真空接触器：开关触点采用真空开关管，开关管动触头和静触头处在开 关管的真空状态中，由机械电磁系统和机械锁扣装置的交替作用对额定电压、额定电流进行合闸、分闸操作的控制装置． 3、2触头开距：真空开关管断开后动触点和静触点之间的距离． 3、3超程：真空接触器工作时的安全行程． 3、4极限分断能力：真空接触器允许开断的最大故障电流． 3、5额定关合电流：真空接触器工作时允许短时分合电流． 3、6非敞开装置：在不遭受大气压影响设备中使用的装置． ４、机构形式和基本技术参数 4、1机构形式：电磁机械闭锁式
4、2.1基本技术参数 相相、相地工频耐压(1min) (KV) 4、2.2防护等级：IP30 4、3外形尺寸： 长350mm×宽245mm×高380mm 4、4产品型号及含义：
ZW32-12/630(1250)-20(25) 户外交流高压真空断路器 安装使用说明书 (使用前必须仔细阅读说明书)
第一章户外交流高压真空断路器 1.1 产品概述 ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。 ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。可配置隔离刀闸，具备明显断开点，维护方便、安全。 本产品符合以下标准及规范： GB1984 《交流高压断路器》 GB11022《高压开关设备通用技术条件》 GB311.1《高压输变电设备的绝缘配合》 DL/T593 《高压开关设备的共用订货技术条件》 DL/T402 《交流高压断路器订货技术条件》 1.2 型号含义 例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
1.3 工作条件 本产品适用于以下工作条件： a、周围空气温度：-40℃~+85℃； B、海拨高度：不超过2500m； c、相对湿度：日平均不大于95%，月平均不大于90%； d、风压：不超过700Pa（相当于风速34m/s）； e、空气污秽程度：按GB5582规定为IV级； F、地震烈度：不超过8度。 1.4 附加其它装置后主要性能 1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。 1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。 1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。 1.4.4 可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。 1.4.5 可以与柱上开关远程监控系统配套使用，采用GPRS无线通信，实现户外真空断路器远程实时监控，满足配电自动化要求。 1.5 主要技术参数 1.5.1 断路器主要技术参数 表1 断路器的主要技术参数 1.5.2 断路器调整后达到的主要机械数据 表2 断路器的主要机械参数
ZW32-12真空断路器 1.概述 1.1产品型号及名称 ZW32-12/630-20型户外高压真空断路器 1.2主要用途 ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。 1.3功能特点 可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。 断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧； 断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。 可配重合控制器构成重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。 智能断路器具备1～3次重合闸功能，且重合器参数可以整定； 智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定； 智能断路器具备小电流接地保护功能，且参数可以连续整定； 智能断路器既可以实现有线远方控制，也可在杆下无线遥控。 可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。 可配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续
户外高压交流真空断路器操作单点课（OPL ） 题 目 户外高压交流真空断路器操作 设备名称 压滤变压器高压开关 照 片 类 别 维保技巧■ 点检润滑□ 故障处理□ 专业知识□ 设备型号 ZW20B-12/T630-20 班 组 压滤班组 岗 位 压滤厂房 制作人 选矿厂压滤工段变压器扩容到630kVA 后，变压器高压侧采用的开关为户外高压交流真空断路器。 一、ZW20B-12真空断路器的外形结构 1 隔离刀闸； 2 隔离刀闸手柄； 3 断路器分/合指示针； 4 断路器手动分合手柄； 5 储能指示针； 6 储能手柄； 7 接线端子。 二、操作方法 合闸操作： 1、确认断路器分/合指示针在“分”位置，拉隔离刀闸手柄合上隔离刀闸； 1 2 3 4 5 6 7 断路器在“分”的位置 “”
2、确认开关储能指针是否指向“未储能”位置； 3、手动反复向下拉储能手柄，随储能手柄动作，手柄压力逐渐增大，当压力突然变小时，即已经储能，此时确认储能指针指向“已储能”位置。 4、再次确认断路器分/合指针指向“分”位置，向下拉断路器手动分合手柄带红色“手动合”的一侧，使手柄顺时针方向转动，拉力不要超过3公斤，否则将损坏开关，转动角度不得大于60度，听到响声开关合闸，分合指示针指向“合”位置。 分闸操作： 确认断路器分/合指示针在“合”位置，然后向下拉断路器手动分合手柄带绿色“手动分”的一侧，使手柄逆时针方向转动，拉力不要超过3公斤，否则将损坏开关，转动角度不得大于60度，听到响声开关合闸，分合指示针指向“分”位置。 审核人主讲人培训日期2017、5 培训范围 受训人（签字） “已储能”的位置 单点课教材案例—One point lessons

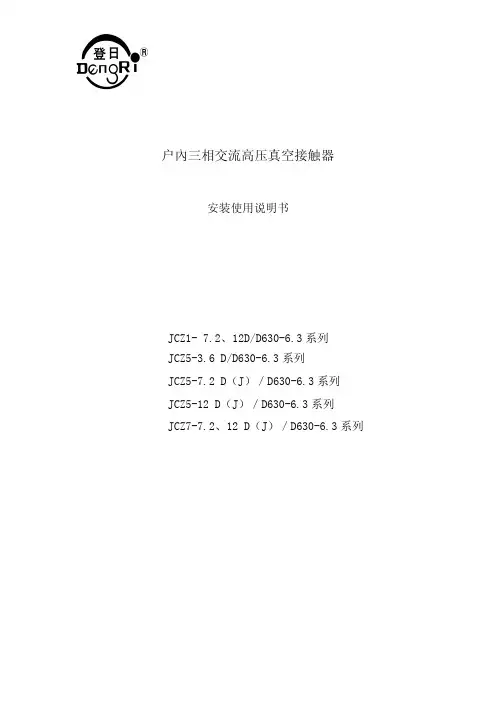

户內三相交流高压真空接触器 安装使用说明书 JCZ1-7.2、12D/D630-6.3系列 JCZ5-3.6D/D630-6.3系列 JCZ5-7.2D（J）／D630-6.3系列JCZ5-12D（J）／D630-6.3系列 JCZ7-7.2、12D（J）／D630-6.3系列
