一。下面的是行业标准
1.1 GB／T9637－88《磁学基本术语和定义》，等同采用IEC50－901，代替等同采用IEC205的SJ／T1258－77《磁性材料与器件术语及定义》。
1.2 JJG1013－89《磁学计量常用名词术语和定义》（试行）为中华人民共和国国家计量检定规程，非等效采用IEC50－901制定的，和GB／T9677－88出自于一个文本，基本上都是一个翻译问题，内容基本一样，只是翻译成的中文表述不同。
1.3 SJ／T103213－91《铁氧体材料牌号与元件型号命名方法》，代替SJ／T1582－80。
本标准规定软磁铁氧体材料用R表示，如R20表示磁导率为20的软磁铁氧体材料。软磁铁氧体材料牌号已被等同采用IEC1332（1995）《软磁铁氧体材料分类》的电子行业标准SJ／T1766－97代替。
1.4 SJ／Z1766－81《软磁铁氧体材料系列及测试方法》
1.5 SJ／T1766－97《软磁铁氧体材料分类》电子行业标准等同采用IEC1332（1995）
1.6 GB／T9634－88《磁性氧化物外形缺陷极限规范的指南》等同采用IEC424（1973）制定
1.7 GB／T9632－88《通信用电感器和变压器磁芯测量方法》本标准等同采用IEC367－1（1982）制定。
1.8 GB／T9635－88《天线棒测量方法》本标准等同采用IEC492（1975）制定。
1.9 SJ／T3175－88《磁性氧化物圆柱形磁芯、管形磁芯及螺纹磁芯的测量方法》本标准等同采用IEC732（1982）制定。
1.10 SJ／T10281－91《磁性零件有效参数的计算》等同采用IEC205（1966）、205AMD （1976）、205AMD2（1981）制定。
1.11 GB／T11439－89《通信用电感器和变压器磁芯第二部分：性能规范起草导则》，等同采用IEC367－2（1974）、367－2AMD1（1983）、367－2A（1976）制定。GB／T11439－89在1995年国家标准消化整理以后，被转化为电子行业标准SJ／T11076－96。
1.12 SJ／T9072．3－97《变压器和电感器磁芯制造厂产品目录中有关铁氧体材料资料的导则》等同采用IEC401（1993，第二版），代替SJ／Z9072－3－87二。以下为搜集整理
2.1前景广阔的软磁铁氧体材料
软磁铁氧体材料基本类别及主要应用：
软磁铁氧体按成份一般分为MnZn、NiZn系尖晶石和平面型两大类。前者主要用于低、中频(MnZn)和高频(NiZn)，后者可用于特高频范围；从应用角度又可分高磁导率μi、高饱和磁通密度Bs、高电阻率及高频大功率(又称功率铁氧体)等几大类。由于软磁铁氧体在高频作用下具有高导磁率、高电阻率、低损耗等特点，同时还具有陶瓷的耐磨性，因而被广泛用于工业和民用等领域。工业产品主要用于计算机、通信、电磁兼容等用开关电源、滤波器和宽带变压器等方面；民用产品主要用于电视机、收录机等电子束偏转线圈、回扫变压器、中周变压器、电感器及轭流圈部分等。
国内外研发现状：
在软磁铁氧体磁性材料中一般以μi>5000的材料称为高磁导率，该材料近年来产量不断递增，尤其是随着当今数字技术和光纤通信的高速发展，以及市场对电感器、滤波器、轭流圈、宽带和脉冲变压器的需求大量增加，它们所使用的磁性材料都要求μi>10000以上，从而可使磁芯体积缩小很多，以适应元器件向小型化、轻量化发展要求。另外为满足使用需求，这类高磁导率小磁芯表面必须很好，平滑圆整，没有毛刺，且表面上须涂覆一层均匀、致密、绝缘、美观的有机涂层，针对这一技术难点，高磁导率软磁铁氧体产业需求中迫切希望再提高该功能材料的磁导率(μi>10000)。
上世纪90年代后，一些国外知名公司如日本TDK、TOKIN、HITACHI、IROX-NKK、FDK、KAWATETSU等、德国SIEMENS、荷兰Philips、美国SPANG 磁性分公司等相继研发出新一代超高磁导率H5D(μi=15000)、H5E(μi=18000)铁氧体材料。日本TDK公司是全球磁性材料最富盛名的领头羊企业，他们在早期生产的H5C2(μi=10000)基础上，又先后开发了H5C3(μi=12000)、H5D(μi=15000)和H5E(μi=18000)等系列高μ软磁铁氧体材料；90年代末已试验成功μi=20000的超高磁导率Mn-Zn铁氧体材料。TOKIN公司已向市场推出了12000H(μi=12000)、15000H(μi=15000)和18000H(μi=18000)的铁氧体材料。德国西门子、荷兰飞利浦、美国SPANG公司分别开发的高磁导率软磁铁氧体T42、T46、T56、3E6、3E7和MAT-W、MAT-H材料，其中T46:μi=15000、3E7:μi=15000、MAT-H:μi=15000，2000年西门子和飞利浦公司研制的T56、3E9材料最高磁导率已超过μi=18000。
虽然，我国软磁铁氧体工业发展较快，现有的生产厂家通过技术改造和工艺改进已取得不少成果，产品质量和产量得到明显提高，但目前国内只能大量生产μi=5000-7000的低档铁氧体材料，在高磁导率锰锌铁氧体材料研发生产上，国内与国外的水平与距离相差甚远，且大多数企业生产规模还太小，年产量普遍在1000吨以下，μi>10000的材料生产厂家更是屈指可数，而初具规模的国外公司一般年产软磁铁氧体在3000吨以上，TDK、FDK等公司年产量更是高达20000吨以上。依据我国磁性行业协会的统计，1999年我国生产μi=8000-10000材料的产量很少，但2000年后生产这类中低档软磁铁氧体材料却有较大改观。上海、浙江、
山东、江苏、四川等地有一些企业在研发生产μi>10000中高档材料，如宝钢天通2000年和2001年相继开发出BRL10K(μi=10000)和BRL12K(μi=12000)产品；河北涞水和山东淄博磁材厂2000年也在着力研发μi>10000铁氧体材料；四川一些企业研发的高磁导率铁氧体项目曾获得国家中小企业科技创新基金的大力支持，在大生产技术方面有所突破和创新。浙江横店东磁中央研究所近几年先后完成了μi为10000-15000材料的试制，并可实现部分产品的批量生产，有望朝着国内磁性行业。
真正意义上的高磁导率μi软磁铁氧体材料，其μi值应大大超过10000以上才能满足于通讯、计算机等IT行业和电子整机对各种器件超小型化、微型化、轻量化、标准化发展需求。为改变国内相关铁氧体材料生产企业长期滞留于抵挡产品、产量低、外观差、品牌少、缺乏国外市场的竞争力等落后面貌，磁性材料行业中的有关企业必须要高度重视并加大我国高档软磁铁氧体材料的研发力度，切实地改善现有的产品结构、制备工艺、加工方法，不断扩大配套和出口创汇力度，增强国际竞争力，以顺应于我国国家产业政策和国际市场的发展需求。为此，我国软磁体氧体行业应合理规划和布局产业结构，集中资金与力量，在培育发展规模经济和出口基地上下功夫，以具备一定基础和知名的大中型骨干企业为龙头，多建立几家高档软磁铁氧体生产、出口基地企业，形成我国软磁铁氧体行业的国家梯队
三．以下为本人博文上的跟贴。
3.1.
磁干扰抑制铁氧体磁环是一个电阻值随着频率增加而增加的电阻，当高频信号通过铁氧体时，电磁能量以热能的形式耗散掉
一、电磁干扰抑制铁氧体磁环的优点
电磁干扰抑制铁氧体磁环除了具有使用方便、价格低廉的优点外，还具有以下优点：
1.1、使用非常方便，直接套在需要滤波的电缆上即可；
1.2、不像其它滤波方式那样需要接地，因此对结构设计、线路板设计没有特殊的要求；
1.3、作为共模扼流圈使用时，不会造成信号失真，这对于传输高频信号的导线而言非常可贵。
二、电磁干扰抑制铁氧体磁环注意事项
电磁干扰抑制铁氧体具有很大的损耗，用这种铁氧体做磁芯制作的电感，其特性更接近电阻。要充分发挥铁氧体的性能，还要特别注意以下内容：
2.1、铁氧体磁环的效果与电路阻抗有关
在一般铁氧体材料的产品手册中，并不给出铁氧体材料的插入损耗，而是给出铁氧体材料的阻抗，铁氧体材料的阻抗越大，滤波效果也越好。
2.2、电流的影响
当穿过铁氧体的导线中流过较大的电流时，滤波器的低频插入损耗会变小，高频插入损耗变化不大。要避免这种情况发生，在电源线上使用时，可以将电源线与电源回流线同时穿过铁氧体。
2.3、铁氧体材料的选择
根据要抑制干扰的频率不同，选择不同磁导率的铁氧体材料。铁氧体材料的磁导率越高，低频的阻抗越大，高频的阻抗越小。
2.4、铁氧体磁环尺寸的确定
磁环的内外径差越大，轴向越长，阻抗越大。但内径一定要包紧导线。因此，要获得大的衰减，在铁氧体磁环内径包紧导线的前提下，尽量使用体积较大的磁环。
2.5、共模扼流圈的匝数
增加穿过磁环的匝数可以增加低频的阻抗，所以在很多应用中，通过绕更多的匝数，可以有效的提高阻抗，达到需要的效果。但是由于寄生电容增加，高频的阻抗会减小。当需要抑制的干扰频带较宽时，可在两个磁环上绕不同的匝数。
2.6、电缆上铁氧体磁环的个数
增加电缆上铁氧体磁环的个数，可以增加低频的阻抗，但高频的阻抗会减小。这是因为寄生电容增加的缘故。
2.7、铁氧体磁环的安装位置
一般尽量靠近干扰源。对于屏蔽机箱上的电缆，磁环尽量靠近机箱电缆的进出口。
2.8、与电容式滤波连接器一起使用效果更好
由于铁氧体磁环的效果取决于电路的阻抗，电路的阻抗越低，则磁环的效果越明显。因此当原来的电缆两端安装了电容式滤波连接器时，其阻抗很低，磁环的效果更明显。
铁氧体磁芯的线圈在频率较低时，仍然是一个电感，对于这种单个电感构成的滤波电路而言，截止频率为：Fco=1/(2πRsL), Rs 是原电路阻抗与负载电路阻抗的串联值。
3.2
磁环的原理磁环的匝数选择：在电子设备的电源线或信号线一端或者两端看到的磁环就是共模扼流圈。共模扼流圈能够对共模干扰电流形成较大的阻抗，而对差模信号没有影响（工作信号为差模信号），因此使用简单而不用考虑信号失真问题。并且共模扼流圈不需要接地，可以直接加到电缆上。将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。
磁环材料的选择
根据干扰信号的频率特点可以选用镍锌铁氧体或锰锌铁氧体，前者的高频特性优于后者。锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段
较宽。
磁环的尺寸选择
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置
磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
电子设备辐射和泄漏的电磁波不仅严重干扰其他电子设备正常工作，导致设备功能紊乱、传输错误、还威胁着人类的健康与安全，危害非常大。因此降低电子设备的电磁干扰(EMI)已经是必须考虑的问题。
吸收磁环，又称铁氧体磁环，简称磁环。它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
所以大家在显示器信号线，USB连接线，甚至高档键盘、鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。
磁环的原理
数码设备传输线带有一根圆柱形的东西。这个是什么呢？是磁环，抗干扰磁环，或者说吸收磁环、铁氧体磁环。
为什么要设置抗干扰磁环？电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍！没有磁环的USB线在这个空间内没有采取屏蔽措施，那么这些USB线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。
为了提高传输速率及稳定性，也为了减小传输线在传送数据时对其他设备，如声卡的干扰，设计了静电屏蔽层。这个屏蔽层是由一个较薄的金属箔片或者是多股细铜丝编织成网状做成，应用的是静电场的表面效应原理。也就是将数据传送线的外表面包上一层金属膜，并将这个屏蔽层与机箱进行接地，就可以很好地将数据线与空间干扰信号隔离！
吸收磁环，又称铁氧体磁环，常用于可拆卸的分离时磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料(Mn-Zn)制成。磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉
3.3

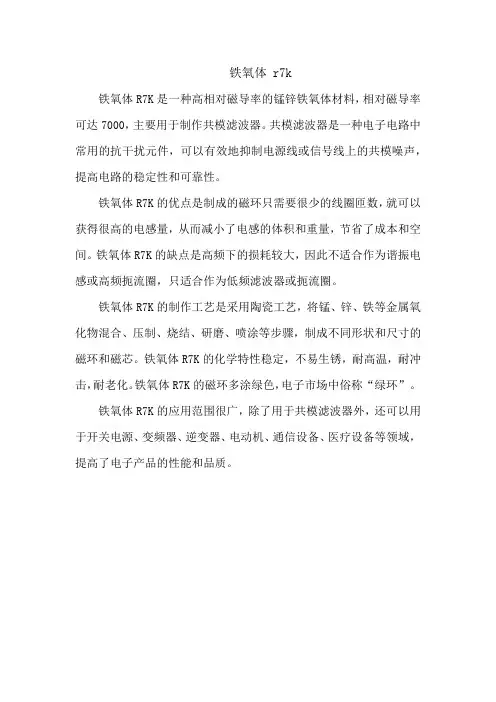

3.4铁氧体软磁材料的性能
3.5
Ni－Zn系软磁铁氧体材料是另一类产量大、应用广泛的高频软磁材料。当应用频率在1MHz以下时其性能不如Mn－Zn系铁氧体，而在1MHz以上时，由于它具有多孔性及高电阻率，其性能大大优于Mn－Zn铁氧体，非常适宜在高频中使用。
用镍锌软磁铁氧体材料做成的铁氧体宽频带器件，使用频率可以做到很宽，其下限频率可做到几千赫兹，上限频率可达几千兆赫兹，大大扩展了软磁材
料的频率使用范围，主要功能是在宽频带范围内实现射频信号的能量传输和阻抗变换。由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。
世界上现已工业化生产镍锌铁氧体的国家中，目前，日本TDK、FDK、德国西门子、美国Stealword等公司的产品技术水平被公认为是世界上最高的，射频宽带Ni－Zn（磁芯）的工作频率可达0.1MHz～1.5GHz，品种规格上千种。而国内起步较晚，仅有少数厂家在开发低噪声滤波器和铁氧体吸收与抑制元件，但与国外的差距较大，尚未系列化、标准化。
目前，随着信息网络技术的飞速发展，在有线电视系统和闭路电视系统的基础上迅速发展起来的光纤同轴电缆混合（HFC）网络系统，作为综合信息宽带网络，具有显著的优势。
HFC网络系统的改造和建设，需要各种射频宽带铁氧体器件，而射频宽带铁氧体材料（磁芯）系列是制造上述铁氧体器件的关键磁性材料。HFC的发展，大大刺激了对射频宽带铁氧体材料及器件的需求。Ni－Zn软磁铁氧体材料除广泛用于HFC宽带网络外，还大量用于抗电磁干扰。使用镍锌系软磁铁氧体材料制成的滤波器、铁氧体抑制器是其中最有效、简单、经济的办法之一。因此，在各种电子、电子线路中使用大量各种特性和各种形状的EMI软磁铁氧体磁芯，以满足抗电磁干扰和电磁兼容的要求。抗电磁干扰产品和电磁兼容产品发展的方向是各类磁芯向高磁导率、高频化、高速、小型化和片式高组装密度化发展。如今用Ni-Zn等软磁材料做成的铁氧体桨料和导体桨料交替叠层厚膜印刷和烧结而成、实现小型化表面安装的器件已经实用化，发展前途光明。
