冷场发射扫描电子显微镜S4800操作说明（普通用户） 燕山大学材料学院材料管A104（场发射，钨灯丝） 编写人：李月晴吕益飞 普通用户在熟练操作1个月后，如无不良记录，可申请高级用户培训。 高倍调清晰：局部放大(Red) →聚焦Focus→消像散 一、日常开机 1，开启冷却循环水电源。 2，按下Display开关至，PC自动开机进入用户界面并自动运行PC_SEM程序，以空口令登入。 3，打开信号采集开关，位置打到1，为打开。 4，打开电源插排的开关。 5，打开装有EDS软件的主机电源。 6，记录仪器运行参数(右下角Mainte)，即钨灯丝真空度。如：IP1：0.0×10-8Pa；IP2：0.0×10-8Pa； IP3：9.6×10-7Pa。PeG-1，<1×10-3；PeG-2，<1×10+2。 注意：PeG≤1×10-3Pa时才能加高压测量。记录的参数：①点Flashing时会显示：In2(Ie)Flashing时电流最大值，如32.9μA；②加上高压后会显示，V ext=3.4kV。 二、轰击（点flashing，即在阴极加额外电压） 目的：高温去除针尖表面吸附的气体 1，最好在每天开始观察样品前一时做flashing； 2，选择flashing intensity为2 ； 3，若flashing运行时Ie小于20μA，则反复执行直至Ie值超过20μA且不再增加。 4，若flashing后超过8个小时仍继续使用，重新执行flshing 。 三、加液氮 容积不要超过1L，能维持4~6h。 四、样品制备及装入 样品制备简单，对样品要求较低，只要能放进样品室，都可进行观察。 1，化学上和物理上稳定的干燥固体，表面清洁，在真空中及在电子束轰击下不挥发或变形，无放射性和腐蚀性。 2，样品必须导电，非导电样品，可在表面喷镀金膜。 3，带有磁性的样品，由于物镜有强磁性，制样必须非常小心，防止在强磁场中样品被吸入
扫描电镜在细胞生物学中的历史与应用 发布者：飞纳电镜 第一张真核细胞的电子显微镜图像诞生于1945年，Ruska家族不仅开发了电子显微镜（EM），而且还在传染病源（如细菌和病毒）的成像领域开创了先河。1949年，人们将细胞镶嵌在聚合物中，切成薄片，最终获得了细胞内部结构。 在早期的研究中，研究者们的焦点集中在细胞器上，其中线粒体和内质网被研究得非常透彻。脑组织的细胞结构也开始使用透射电子显微镜（TEM）来观察。在使用透射电子显微镜（TEM）来进行研究期间，扫描电子显微镜（SEM）才刚刚开始成为观察样品表面形貌的工具，直到20世纪60年代和70年代才被正式运用[1]。这篇博客提供了一些最近在细胞生物学应用研究中涉及到扫描电镜（SEM）的案例。 图1：电子显微镜在细胞生物学研究中的应用史
图2：飞纳电镜下的丝状伪足 图3：飞纳电镜下的细胞
如何使用扫描电镜（SEM）观察高尔基体基质蛋白对斑马鱼纤毛功能的影响 Bergen等人[2]给出了一个很好的例子。他们在研究中使用高尔基体基质蛋白，并使用扫描电镜观察其对斑马鱼纤毛功能的影响。通过扫描电镜对嗅觉神经上皮细胞纤毛成像分析，可以证明它在两种形态下的不同。 为了能够用二次电子探测器对纤毛进行成像，他们必须将样品固定在多聚甲醛中，然后逐级脱水，再使用临界点干燥仪进行干燥，最后进行喷金处理。 从图像中可以看出在体内的再生表型和短干扰DNA的转染，会导致光滑的纤毛变成球状纤毛。因此，它们可以显示出最大的高尔基体基质蛋白—巨蛋白，在纤毛生成和纤毛长度的控制中起着重要作用。 如何使用扫描电镜（SEM）观察经过碳纳米管处理后人类巨噬细胞的功能 另一个案例延伸到人体的免疫机能。Sweeney等人[3]观察了经过碳纳米管处理后人类巨噬细胞的功能变化。肺泡巨噬细胞能够清除肺泡空间的外来物质（微生物或粒子），是免疫细胞防御的第一道防线。 在用扫描电镜观察巨噬细胞之前，先用乙醇对细胞脱水，然后，在喷金前使用专用的容器进行封存。扫描电镜（SEM）图像能够证明未经处理的巨噬细胞表面有少量的丝状伪足和一些膜的皱褶，而处理过的巨噬细胞被激活，表面平滑并有大量的丝状伪足。 此外，大量的巨噬细胞在尝试吞噬作用的部位被观察到。得出的结论是，长的碳纳米管会影响巨噬细胞的功能。长的碳纳米管不仅激活了它们的生物活性，还降低了吞噬细菌的能力。这一结果与短碳纳米管的观测结果相反。 希望这两个例子能说明如何用SEM有效地对细胞生物学进行观察。
稳定同位素质谱实验室规章制度 1.实验人员上机前必须经过培训，认真执行本室相关安全制度和操作规程。 2.进入无菌室需更换拖鞋，非实验室人员不得进入实验室。 3.禁止携带有毒、有害、易燃、腐蚀的物品进入实验室。 4.实验室内要保持清洁卫生，桌柜等表面保持无尘，杜绝污染。 5.仪器运行最佳温度为28℃，禁止自行调节实验室空调温度。 6.禁止挪动微克电子天平。 7.实验人员需详细填写使用记录，仪器出现故障时应立即停止使用并报告管理 人员，不可擅自拆卸仪器。 8.禁止使用U盘和移动硬盘等在主控计算机上拷取数据。 9.本实验室物品不经批准不得擅自外借或转让，更不得私自拿出。 10.离开实验室前，认真检查并关闭电源以及气体阀门，关好门窗方可离去。
扫描电镜操作规程 开机操作： 1.开变压器电源 2.开主电源 3.开真空（VAC SW I键点亮） 4.开水箱电源 5.开操作系统（右手OPE SW I键点亮） 6.开电脑（账户和密码均为SEMUser） 7.开软件（桌面PC_SEM）Guest账户，无密码 8.仪器进行自检，等待5分钟后，所有自检变绿通过，初始化样品台，主机上EXCHPOSN 灯亮起。 9.推入样品，EXCHPOSN以及HLDR灯亮起 10.开电子枪Maintance-Gun-Star up 电源会持续增加Filament Current 至 2.29 Extract Voltage 至3.0 11.半个小时后电子枪稳定，SIP-1<9E-8, SIP-2<2E-6 12.若真空读数稳定低于至5.0E-4后，则可进行实验 关机操作： 1.关闭主屏上观察OBSERATION OFF 2.关电子枪MAINTANENCE-GUN-SHUT DOWN 等待Filament Current 慢慢变为0 3.打开Camera，确认所有探头均退出样品舱，将样品取出或退到准备舱 4.关软件操作系统File-exit-exit 5.关闭电脑 6.关闭电镜操作系统（控制台右下方OPE SW 上O键点击变亮其中I键为开启） 7.关闭真空系统（控制台左下方VAC SW O键） 8.关水箱（控制台右后方的白色箱子MAIN 阀门拉下） 9.5分钟后，关闭主电源（控制台左下方MIAN SW O键点亮） 10.确定备用电源处于工作状态（控制台面上左上方，白色盒子，工作时绿灯亮起，电流 超过20uA） 11.关闭变压器（机器后，最左侧蓝色箱子，阀门拉下）

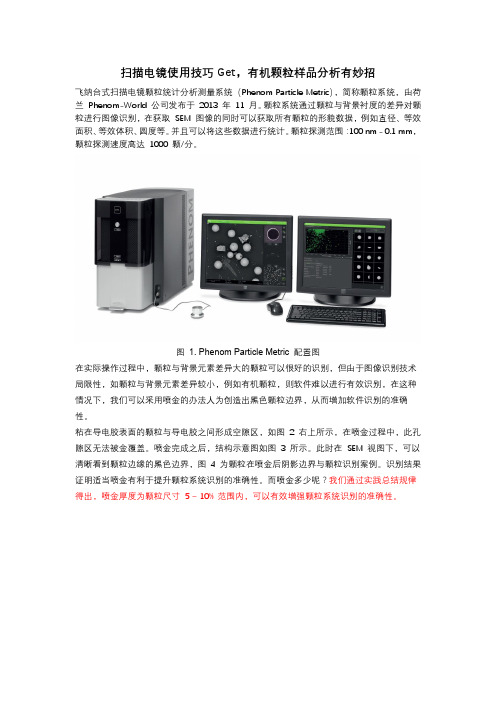

FEI 公司旗下Phenom-World BV 荣誉出品 PHENOM TM G2 飞纳台式扫描电子显微镜第二代数秒之内，遍览微观世界 飞纳将带给您令人惊叹的高质量图片和前所未有的便捷操作，详情请咨询Phenom World BV中国公司：复纳科学仪器（上海）有限公司
数 秒之内，遍览微观世界 >>> 数秒之内，遍览微观世界 现在，Phenom-World B.V.向您隆重介绍第二代Phenom(飞纳)台式扫描电镜：Phenom G2和电镜能谱一体化的Phenom proX。 Phenom(飞纳) G2和proX 采用全新的硬件及软件架构，在继承了前代快速成像、简单易用等优点的同时，为您提供更加卓越的图像质量和精确的元素分析功能。 FEI 公司旗下Phenom-World BV 荣誉出品 01 自2007年美国FEI 公司发布第一代Phenom(飞纳)台式扫描电镜以来，Phenom(飞纳)因其卓越的图像质量、30秒超快成像速度、简单易用的操作界面以及接近光学显微镜的超值价格，成为诸多科学家及工业研究人员的首选显微成像工具。 2009年，为了进一步促进Phenom(飞纳)台式扫描电镜的研发，FEI 公司与国际知名的NTS-Group 公司、Sioux 嵌入式系统公司合作，成立Phenom-World B.V.公司，专门从事新一代Phenom(飞纳)的研发生产。
https://www.doczj.com/doc/159948666.html, >>> Phenom G2包含两款： 专业版 G2 pro 标准版 G2 pure 主要参数: 产品主要特点: ◎高质量的图像◎30s 快速成像 ◎操作简便，结合控制旋钮和触摸显示器便可获得 高倍SEM 图像 ◎长寿命/高亮度/低色差CeB6灯丝(1500 h)◎自动灯丝对中，自动聚焦◎图像亮度、对比度自动调节 ◎光学与低倍电子双重导航，想看哪里点哪里◎直接观测绝缘体，无需喷金◎兼得样品表面形貌与成份信息◎防震设计，对放置环境无特殊要求 ◎丰富的拓展模块：全景图像拼合、3D 粗糙度重 建、纤维测量系统...... ◎多功能样品杯选件：控温样品杯（-25~50℃）、 自动倾斜/旋转样品杯、降低荷电效应样品杯 ...... 02 20-120x (G2 pro)20x (G2 pure) 80-45,000x (G2 pro)70-17,000x (G2 pure)<25nm (G2 pro)<30nm (G2 pure) 5 kV <30s 四分割背散射电子探测器台式电脑大小 普通实验室或办公室、厂房 光学显微镜： 电子显微镜： 分 辨 率： 加速电压：成像时间：探 测 器：主机体积：放置环境：

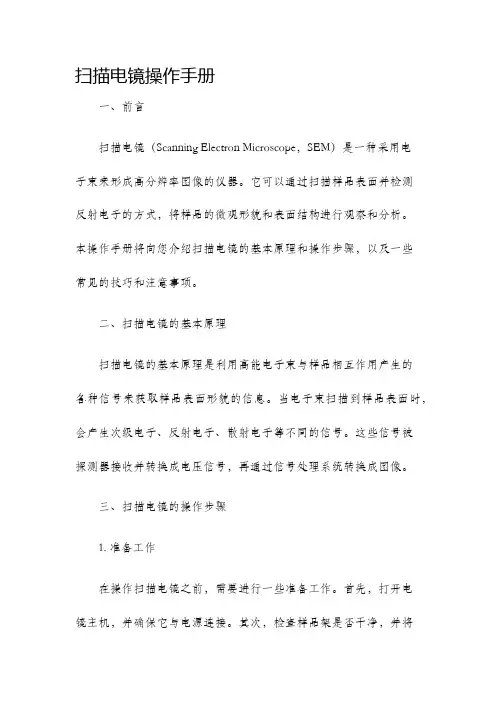

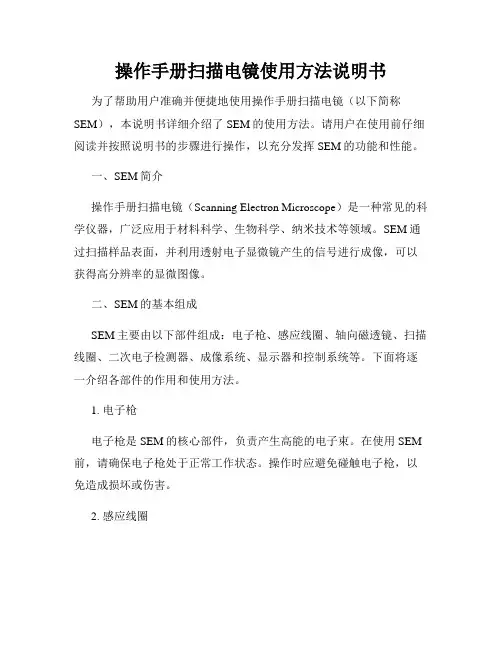

扫描电镜结构与断口观察 一、实验目的： 1、了解扫描电镜的基本结构，成相原理； 2、掌握电子束与固体样品作用时产生的信号和各种信号在测试分析中的作用； 3、了解扫描电镜基本操作规程； 4、掌握扫描电镜样品制备技术； 5、掌握韧性断裂、脆性断裂的典型断口形貌。 二、实验原理： 1、扫描电子显微镜的构造和工作原理： 扫描电子显微镜(Scanning Electronic Microscopy, SEM)。扫描电镜是介于透射电镜和光学显微镜之间的一种微观性貌观察手段，扫描电镜的优点是，①有较高的放大倍数，20-30万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。目前的扫描电镜都配有X射线能谱仪装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它像透射电镜一样是当今十分有用的科学研究仪器。 扫描电子显微镜是由电子光学系统，信号收集处理、图象显示和记录系统，真空系统三个基本部分组成。 其中电子光学系统包括电子枪、电磁透镜、扫描线圈和样品室。扫描电子显微镜中的各个电磁透镜不做成相透镜用，而是起到将电子束逐级缩小的聚光作用。一般有三个聚光镜，前两个是强磁透镜，可把电子束缩小；第三个透镜是弱磁透镜，具有较长的焦距以便使样品和透镜之间留有一定的空间，装入各种信号接收器。扫描电子显微镜中射到样品上的电子束直径越小，就相当于成相单元的尺寸越小，相应的放大倍数就越高。 扫描线圈的作用是使电子束偏转，并在样品表面做有规则的扫动。电子束在样品上的扫描动作和显相管上的扫描动作保持严格同步，因为它们是由同一个扫描发生器控制的。电子束在样品表面有两种扫描方式，进行形貌分析时都采用光栅扫描方式，当电子束进入上偏转线圈时，方向发生转折，随后又有下偏转线圈使它的方向发生第二次转折。发生二次偏转的电子束通过末级透镜的光心射到样品表面。在电子束偏转的同时还带用逐行扫描的动作，电子束在上下偏转线圈的作用下，在样品表面扫描出方形区域，相应地在样品上也画出一帧比例图像。样品上各点受到电子束轰击时发出的信号可由信号探测器收集，并通过显示系统在
扫描电镜基本操作步骤和注意事项 一、基本操作步骤： 1. 块状样品尺寸不宜过大（形状不规则的样品应咨询管理老师如何测试，不能想当然）， 用铜导电胶；粉末样品，则需碳导电胶带，用牙签制样，尽可能少量，并用洗耳球吹掉粘结不牢的粉末样品；做好样品后，把导电胶带等放入抽屉，并收拾好桌面。 2. 测样品时需换鞋，请同学们注意保持实验室卫生。实验完毕后将拖鞋放回鞋架。 3. 观察屏幕右下角“Status”栏里的参数是否正常，尤其是Emission Current值是否正 常。测试前应在SEM记录本上记录IGP1、IGP2和Emission Current的值。每次实验要在实验记录本上记录：时间，样品名称，数量，测试人姓名，仪器是否正常。 4. 未测试前系统处于“P ump”状态（黄色），按“V ent”键往样品室充高纯氮气（变黄色）， 约2分钟后“V ent”键变灰色可以轻轻缓慢的拉开样品室的门（如果打不开门，马上联系管理人员）。 5. 将附有样品的铝台，用洗耳球吹洗干净，并放入。放臵样品时切忌对着样品室说话， 并且样品室的门不能开着太久，以保证样品室的清洁。（正常的操作：右手握住带有样品的镊子，左手轻轻拉开门，马上把样品放臵在支架（Holder）上，并立刻用左手“轻推”，右手扶住门正上端边缘的中间部位，双手配合，以防止门和电镜系统接触时过大的撞击，一直到门和电镜完全接触） 6. 放好样品后，轻轻将样品室门推入保证接触，将右手指放在门上接触边缘缝隙处， 左手点击“Pump”，当右手指感觉到门缝渐渐变紧时说明泵抽气正常。鼠标左键选中左上窗口，按住鼠标中间滚轮往上拉，样品台会上升，视样品具体情况，控制样品台和极靴之间的距离（Work Distance, WD），Work Distance不能小于6mm。等待操作界面右下角“Chamber Presure”真空优于8*10-3 Pa时，设臵好高压和Spot的值，方可点击“High Voltage”加上高压。 7. 鼠标左键选择一个成像窗口，点击“||”钮去掉窗口锁定，点击方框钮，选定一个合适 大小的区域聚焦和消像散。聚焦：按鼠标右键左右拖动至最清晰的位臵。消像散：等聚焦好后，按住Shift键并按下鼠标右键上下左右调至图像最清晰。左手放在小键盘“-，+”键上，以便及时的放大缩小图像。每次聚焦图像清晰后，都必须点击“Link Z to FWD”按钮，建立Z轴高度与焦距的关联（点击该键后，如果在CCD窗口拉动样品的高度，则在扫描窗口下端任务栏里的WD值随之变化，如果不点击该键，则WD值不懂，无法判断高度；每次聚焦后都必须点击该键）。按
深入了解扫描电镜：扫描电镜（SEM）电子透镜的介绍 发布者：飞纳电镜 扫描电镜（SEM）利用电子束对样品进行纳米级分辨率的图像分析。灯丝释放出电子，形成平行的电子束。然后，电子束通过透镜聚焦于样品表面。电子透镜是如何工作的？存在哪几种电子透镜？电子透镜是如何聚焦电子的？在这个博客中，我们将回答这些问题，并对电子透镜的工作原理给出一个大致的解释。 扫描电镜：电子、电子束和电子透镜 在上一篇博客中，我们简短地介绍了扫描电镜（SEM）是如何工作的。电子从灯丝中释放出来，然后平行于电子透镜。你可以在这里阅读更多关于CeB6灯丝和钨灯丝的比较。 电子束穿过镜筒——由一组透镜组成，透镜把电子束聚焦到样品表面上。电子显微镜透镜可以是静电的，也可以是有磁性的，这取决于它们是用静电场还是磁场来聚焦电子束。为了更好地理解这些透镜的工作原理，让我们回过头来看看电子是如何在静电场中偏转的。[1,2] 导向板 电子是带负电的粒子，在高能量的镜筒中穿行。使这些粒子偏转的一种方法是让它们通过由两个板块在电势+U和-U上产生的电场，如图1a所示。 在电场的影响下，电子的偏转角度取决于电子能量，板块之间的电场以及板块的长度。 电子的速度越快或能量越强，偏转角度就会越小。电场越高，板块越长，偏转角度越大。一个由两种不同电位板组成的装置称为导向板。 为了得到一个静电透镜，可以考虑反射导向板，这样，在光轴上运动的电子可以聚焦在同一点上，如图1b所示。
电场只存在于电子开始进入和结束电子行程的过程，我们如何能得到像图1b所示的透镜效应?这个问题的答案在于，只要有透镜效应，电子束的能量就会产生改变，这意味着电子要么加速要么减速。这可以通过在电子束周围的不同电势来完成。 图1：（a）电子束导向板和（b）静电透镜。 静电透镜 静电透镜由金属板组成，与高电压相连接，电子穿过电子透镜。单孔透镜在高电压下由一个单一的金属板组成。 单孔透镜不仅可以终止加速场还能产生加速场。在第一个例子中，透镜是正极的，这意味着电子束汇聚，如图2a所示，而在第二种情况下，透镜是负极的，这意味着电子束发散，如图2b所示。 双孔透镜由两个金属板组成，对准孔径，有不同的电位。图2c显示了一个加速的双孔透镜，其中两个板块之间的电场位于顶板上。 进入这个透镜的电子会感觉到一个强大的磁场，使它们靠近光轴。当它们穿过第二个板块时，电子会感觉到反向的力推动它们向透镜移动。总的来说，这是一个正极透镜，电子束聚焦在第二个板块之下的平面上。 一个三孔径的Einzel透镜由三个有对齐孔径的板组成，它们可以有相同的直径，也可以有不同的直径。在电子光学中，Einzel透镜通常被用于在透镜的入口和出口处，具有相等的电子电位。
Zeiss-Supra55扫描电子显微镜简明操作指南 一、开机启动 1、按下绿键。 按下绿键后，电脑会自动启动，输入计算机密码：zeiss 2、启动SmartSEM软件。 用户名：system 密码：无 3、检查真空值。 二、换样品(换样或加高压观察样品) 1、装试样。 在备用样品座上装好样品，并记录样品形状、编号和位置。 注意：各样品观察点高度基本一致。确认样品不会脱落，并用洗耳球吹一下。 2、关高压。 3、检查插入式探测器状态 打开TV，将EBSD等插入式探测器拉出。 4、放气。 点Vent等待3-5 分钟。 注意：确认Z move on vent选上，这样，放气时样品台会自动下降。 5、拉开舱门。 注意：拉开舱门前，确认样品台已经降下来，周围探测器处于安全位置。 6、更换样品座 注意：抓样品座时戴手套，避免碰触样品。 7、关上舱门。 注意：舱门上O圈有时会脱落，关门时勿夹到异物。 8、抽真空。 点击Pump，等待真空就绪(留意Vacuum面板上真空状态)，等待3-5分钟。 注意：当System Vacuum<2×10-5mBar时，会自动打开CIV阀门(column isolation valve)，并启动离子泵。 当Gun Vacuum=<5×10-9mBar时，可启动灯丝（Gun On），左下角Ready。 等待过程中，可先移动样品台初步定位样品。 9、换样完成。 加高压，观察样品台TV 三、成像过程 1、定位样品。 打开TV，移动样品台。升至工作距离约在8~10mm处，平移对准样品。可打开stage navigation帮助定位。 2、开高压。 根据检测要求和样品特性，设定加速电压； 3、观察样品，定位观察区。 全屏快速扫描（点击工具栏上）； 选择Inlens或SE2探头； 缩小放大倍数至最小； 聚焦并调整亮度和对比度（Tab键可设置粗调Coarse或细调Fine）；
纳米纤维课题组Tescan vega3扫描电镜操作规程 见贤思齐 1.最小化放大倍数，调整电流，home/calibrate样品台，关闭电压，点击Vent 放气。等待右下方显示Venting Finish。 2.装载试样。需将试样用导电胶粘紧。(检查每一个螺丝是否拧紧。没有放样品的螺丝也应该拧紧。) 3.小心关上仓门，点击Pump抽真空。等待Chamber 真空度进度条变绿后，即可进行下一步。 4. 操作前参数检查： A，首先检查高压（HV）是否为所需值，若不是可先点击右边信息盘的HV 再在右上边输入所要求值。 B，其次检查Beam intensity值，正常扫描时为10. C，点样品操作盘，想要做的第一个样品所在位置（1-6标号）。样品台会移动到视野内。 5.调节Z轴逐次减小，使样品接近镜筒。（这个值为样品台到镜筒的距离。所以合适的值既是自己样品中最高的样的高度加10的余量）比如：自己样品中最高的为10，则最终可以调节z轴至20。 6. 找好试样位置（点击鼠标的滚珠可以调节位置），开始先选择MODE模式(宽视野、连续宽视野)，再点击Mag（视野右手边一竖行快捷键中），再在右上边输入放大倍数（刚开始可先输入100倍），逐级放大。当视野中图像模糊，但有图像时，点击WD(视野右手边一竖行快捷键中)，在再视野中双击左键可以出现一个小方框（右键调节方
框大小），再左右滚动左手边放置的轨迹球聚焦至图像清楚。再放大，再聚焦，直至达到需求即可。 如果图像无法调清楚则观察是否为以下两种情况： 1）低倍时，调节WD时图像有移动，选择右下方HV附近Adjustment中第三项弹出一个对话框点Next 视野中会弹出一个闪动图像，然后调节轨迹球（按住F11调节上下方向，F12调节左右方向）直至图像在中心跳动（而不是左右或上下移动）再聚焦。 2）高倍时图像有单一方向的拉长，则判断为有相散，点击Stg 右手边一竖行快捷键中。然后调节轨迹球。（按住F11调节上下方向，F12调节左右方向）直至图像不再变形，再聚焦。 （一般要求高倍调节，低倍出图。例如：需要1000倍，则应将2000倍调节清楚。） 7.拍照之前应检查亮度对比度是否合适，调节亮度。 8.选择扫描速度Speed6或7保存照片，（调节时Speed选择3或4，找样品时选择1或2）。 9.重复6-8完成拍照。 10.实验完成后归位操作：放大倍数调至最小（MAG可以直接输入0，则自动变为最小值）、SPEED扫描速度最低（speed调节为1）；home/calibrate样品台，关闭高压（点击HV）。 11.点击Vent放气，venting finish后拉开仓门，取出试样后仍然应当将螺丝拧进去。 12.取样完成后关闭仓门抽上真空。
JSM-6700F扫描电镜使用说明 JSM-6700F, 扫描电镜, 使用说明 1．确认设备和环境状态正常后，按操作台上的OPNPOWER”的右钮开机，开启操控面板电源，开计算机，进入JEOLPC-SEM工作界面，程序会自动进行以下三方面准备： 1） Flash（加热灯丝去除灯丝表面污染），为了使灯丝工作电流稳定，最好在Flash30分钟后进行观察； 2）样品台复位，根据需要选择进行或取消。 3）样品台选择，根据需要选择或取消。 2．检查工作状态，确认主机上WD为8㎜，EXCH灯亮，TILT 为0；按VENT键，灯闪烁，停闪后打开样品室门，把样品架放在样品台坐上（注意运行样品台选择程序，否则样品台移动范围不对，造成设备损害），关上样品室门；按EVAC键，灯闪烁，停闪后将样品送入样品室内，这时要确认HLDR灯亮；抽真空10分钟左右，确认样品室真空度小于2×10-4Pa后方可加电压。 3．按主机上的GUN VAVLE CLOSE键，此灯熄灭，电子束开始扫描。用操控器上的LOW MAG选用低放大倍率，用样品台上的WD 轴粗调焦，出现图象后再逐步放大，最后用FOCUC细聚焦；为了调焦方便，可以按操控器上的RDC IMAG键选用小窗口，和按操控器上的QUICK VIEW快速扫描。当放大倍数高于5000倍时应注意图象的象散，检测的方法是把图象倍率再增加，用聚焦钮在焦点附近调焦，如果图象有“涂污”的痕迹，而且在焦点的欠焦一侧和过焦一侧涂污方向垂
直，就表示有象散存在，用操控器上的消象散X、Y纽使涂污消失，此时图象清晰度会明显提高，调焦和清象散应在比照相所需的放大倍数高的放大倍数下进行，至少高出1.5倍。 4．按操控器上的ACB钮即可自动调整亮度对比度,也可用CONTRAST和BRIGHTNESS钮手工调整。得到一幅满意的图象时,可按FREEZE记录下图象。 5．完成观测后关高压（HT），按GUN VAVLE CLOSE钮，指示灯变黄。 6．运行样品台位置初始化程序，EXCH POSN指示灯亮，拉动样品杆将样品置于样品交换室内，HLDR灯亮，按VENT按钮，样品交换室放气，取出样品后按EVAC按钮。 7．退出操作界面，关计算机。按“OPN POWER”左钮关机，关控制面板电源。 8．对于不同的样品的观测和图象倍率大小、不同信号图象分析的工作条件选择： 1）电压一般使用10kV；对于导电性差的样品可选低一点电压如3-10 kV，需要高的放大倍率且样品不易被电子束穿透，可选用较高的电压，如15kV左右；做EDS分析时电压要用15-20kV。 2）电流一般用10uA，做EDS能谱时可选用20uA。 3）工作距离（WD）一般用8mm，如果要观察高的放大倍率（5万倍以上）,可以把工作距离调小到3-8mm；如果放大倍率不高且要图像立体感强,可以把工作距离调大一点8-15mm。用EDS能谱时工作
Tescan 钨灯丝扫描电镜操作规程 1.点击Vent （操作界面右下方）按钮，放气。等待右下方显示Venting Finish,即可进行下一步操作。 2.装载试样。需将试样用导电胶粘紧。（放样时注意操作界面Z轴距离，钨灯丝100以上。）检查每一个螺丝是否拧紧。不应有露在外的螺丝头。 3.小心关上仓门，点击Pump（位于Vent旁边）。抽真空。等待Chamber 真空度钨灯丝到达5*10-2以上即可进行下一步。 4. 操作前参数检查： A，首先检查高压（HV）是否为所需值，若不是可先点击右边信息盘的HV 再在右上边输入所要求值。 B，其次检查Beam intensity值，正常扫描时为10，打能谱时调节为12。 C，点样品操作盘，想要做的第一个样品所在位置（1-7标号）。样品台会移动到视野内。 5.调节Z轴逐次减小，使样品接近镜筒。（这个值为样品台到镜筒的距离。所以合适的值既是自己样品中最高的样的高度加10的余量）比如：自己样品中最高的为10，则最终可以调节z 轴至20。 6. 找好试样位置（点击鼠标的滚珠可以调节位置），开始先点击Mag（视野右手边一竖行快捷键中），再在右上边输入放大倍数（刚开始可先输入100倍），逐级放大。当视野中图像模糊，
但有图像时，点击WD(视野右手边一竖行快捷键中)，在再视野中双击左键可以出现一个小方框（右键调节方框大小），再左右滚动左手边放置的轨迹球聚焦至图像清楚。再放大，再聚焦，直至达到需求即可。 如果图像无法调清楚则观察是否为以下两种情况： 1）调节WD时图像有移动，选择右下方HV附近Adjustment 中第三项弹出一个对话框点Next 视野中会弹出一个闪动图像，然后调节轨迹球（按住F11调节上下方向，F12调节左右方向）直至图像在中心跳动（而不是左右或上下移动）再聚焦。 2）图像有单一方向的拉长，则判断为有相散，点击Stg右手边一竖行快捷键中。然后调节轨迹球。（按住F11调节上下方向，F12调节左右方向）直至图像不在变形，再聚焦。 （一般要求调节清楚地放大倍数大于需要拍照倍数。例如：需要1000倍，则应将2000倍调节清楚。） 7.拍照之前应检查亮度对比度是否合适，视野右手边一竖行快捷键中选择选项，然后轨迹球上下调节对比度，左右调节亮度。 8.右手边一竖行快捷键中选择Speed选项选择扫描速度6 或7，（调节时Speed选择4以下）。然后点击右手边一竖行快捷键中最后一项保存照片。 9.重复6-8完成拍照。 10.实验完成后归位操作： A. 将Z轴输入钨灯丝100，使样品台降回原位。
扫描电镜实验报告要求 第一部分：实验预习报告 一、实验目的、意义 1、了解扫描电镜的基本结构与原理 2、掌握扫描电镜样品的准备与制备方法 3、掌握扫描电镜的基本操作并上机操作拍摄二次电子像 4、了解扫描电镜图片的分析与描述方法 二、实验基本原理与方法 1、扫描电镜的基本结构构造 2、扫描电镜的工作原理 3、扫描电镜成像原理 三、主要仪器设备及耗材 1、JSM-5610 LV扫描电镜 2、JFC-1600离子溅射仪（样品喷涂导电层用） 3、银导电胶、双面胶（制样用） 4、粉末样品、块状样品 四、实验方案与技术路线 1、介绍扫描电镜的基本情况与最新进展（场发射扫描电镜、环境扫描电镜的特点及应用） 2、结合具体仪器介绍扫描电镜的构造与工作原理； 3、重点介绍扫描电镜样品的准备与制备方法，并要求每位同学动手制样，掌握扫描电镜样 品的准备与制备方法； 4、了解扫描电镜的操作过程，掌握二次电子像的观察过程，要求每位同学上机操作，并在 2-4个样品上拍摄2-4张二次电子像图片，要求图片清晰有代表性； 5、仔细观察和分析现场给出的200多张图片，并对某类或某几张自己感兴趣的图片进行描 述（要求总字数150字以上）。 第二部分：实验过程记录 一、实验原始记录 按实验过程进行记录： 1、样品的准备与制备过程 2、仪器操作过程与照片的拍摄过程。 第三部分：结果与分析 一、实验结果与分析 1、现场没描述照片的同学，对“附件二、扫描电镜图片”进行微观形态描述（要求：写清 楚图片或样品名称，不需要打印照片，描述图片张数自己确定，总字数要达到150字以上）； 2、将2-4张自己拍摄的照片打印并粘贴到实验报告上，写上样品名称。 3、总结对扫描电镜实验课的体会。
扫描电镜在牙科中的应用 发布者：飞纳电镜 在牙科研究中，显微镜是一种通用的工具。光学显微镜一般在牙科诊所的日常工作中使用，而电子显微镜提供表面细节信息，因此被用于许多课题研究。下面我们详细分析一些案例，帮助深入了解如何使用扫描电镜（SEM）研究牙科。 牙膏对牙釉质的侵蚀有什么影响 Colombo等人[1]发表的一项研究表明，经常喝碳酸饮料的人，牙釉质的侵蚀会受到牙膏的影响。Colombo等人使用扫描电镜观察并分析牙釉质的表面形貌，比较了三种不同的牙釉质。 1.一个完整的牙釉质表面; 2.用可口可乐（碳酸饮料）处理的牙釉质表面; 3.用各种牙膏处理的牙釉质表面。 使用含氟牙膏处理过的牙釉质呈现蜂窝状结构，这是典型的脱矿牙釉质表面，这种表面比纯碳酸饮料处理的牙釉质表面更健康。 使用锌-羟基磷灰石牙膏处理的样品与原始的/健康的牙釉质最接近。Colombo等人认为，使用SEM进行研究使他们能够更好理解牙釉质表面的脱矿过程。
图1：扫描电镜下的牙齿填充表面 激光在牙根管治疗中的作用 Shahriari等人重点研究了激光在牙根管治疗中的影响[2]。在这项研究中，利用SEM对根管壁上的有机/无机碎片和玷污层进行识别，以获得牙本质小管的图像。他们从分析中得出结论，用激光激活的不同浓度的氯酸钠能够有效去除玷污层，尽管标准的方法仍然比所测试的更有效。 聚合物沉积后，样品表面存在细菌粘附 扫描电镜不仅用于牙齿表面成像，而且还可以观察牙齿磨损部分。Tupinamba等人[3]研究了一种用于常规和自锁金属支架的聚合物薄膜。他们利用扫描电镜来评估聚合物沉积后细菌粘附在样品表面的情况。 背散射电子（BSE）用于观察槽和翼区域。他们的结论是，沉积在传统支架上的六甲基二硅醚（HMDSO）聚合物，降低了表面粗糙度和减少生物膜的形成，而对聚合物的进一步研究则需要评估自锁支架的影响。 正如你所看到的，扫描电镜是一种非常强大的工具，可以提供高质量的表面细节图像，对不同的研究对象都能提供详细的表面信息。
SIRION场发射扫描电镜操作规程 一.开机 1.首先检查循环水系统,压力显示约4.5，温度显示约11-18度,为正常范围。 2.检查不间断电源的”LINE”，”INV.”指示灯亮，上部6只灯仅一只亮是为正常。 3.开电镜电脑(白色机箱)的电源，通过密码进入WINDOWS后，先启动”SCS”，然后启 动”Microscope Control”。 二.操作过程 1.有关样品的要求： 需用电镜观测的样品，必须干燥，无挥发性，有导电性，能与样品台牢固粘结（块状试样的下底部需平整，利于粘结）。粉末样品用导电胶带粘结后，需敲击检查，或用吹风机吹去粘结不牢固的粉末。含有机成份的样品（包括聚合物等），需经过干燥处理。 2.交换样品特别注意点： 该电镜的样品台是4轴马达驱动的精密机械，定位精度1微米，同时也可以手动旋钮驱动。样品室中暴露着镜头极靴，二次电子探头，低压背散射电子探头，能谱探头，红外相机，涡轮分子泵等电镜的核心部件，样品台驱动过程中存在着碰撞的可能性，交换样品和驱动样品台时要特别小心。比如样品室门应轻拉轻推；样品要固定牢固，防止掉到镜筒里去；样品高度要合适，Z轴移动样品或手动倾斜样品前，用CCD图象检查样品位置等等。 3.换样品过程：换样品前必须先检查加速电压是否已经关闭，条件符合，可按放气键（“VENT”）。交换样品台操作必须戴干净手套。固定好样品台后（固紧内六角螺丝），必须用专用卡尺测量样品高度，不允许超过规定高度。推进样品室，左手按住样品室门上手柄，右手点击抽真空软件键”PUMP”。整个换样品过程中，不要手动调节样品台位置（倾动除外）。 4.关高压过程：按下软件键“xx kV”，稍等待，听到V6阀的动作声音后，键颜色由黄色变灰色,表示高压已正式关闭。 5.开高压过程：样品室抽真空到达5e -5 mBar以上，可以开高压，观察图象。开高压：检查“Detector”菜单项中的“SE”或“TLD”被选中，按“HT”键，数秒后按软键“xx kV”，应听到V6阀开启的声音，等待键颜色变黄色。图象出来后，同时会弹出一个窗口，提示首先必须聚焦图象，然后按“OK”，使电脑能测出实际的样品高度，次序不可颠倒。在数千倍聚焦完成后（In Focus），按“OK”。 6.聚焦图象：按住鼠标右键，左或右向移动鼠标来聚焦图象。 7.消像散：按住左Shift键，按住鼠标右键移动，消除像散。 8.拍照：按“F2”键，电镜开始单次扫描。扫描结束，过数秒，冻结键（雪花图形）自动激活（变黄色）。这时可用“InOut”菜单中的Image保存图象。 9.拷贝图象：须用新光盘或未开封的新软盘拷贝。 三.关机 1.先关高压，放气后，取出样品后，重抽真空，然后关“Microscope Control”，再关WINDOWS。 电镜的电脑是控制整台电镜的，电脑的CMOS管理，显示卡及驱动程序等与普通电脑不同，请不要当作普通电脑来使用。禁止修改电脑的任何设置，禁止安装任何软件。禁止使用USB
SU8200场发射扫描电镜技术说明文件 一、二次电子分辨率： 0.8 nm (加速电压 15 kV，工作距离4 mm) 1.1 nm (着陆电压 1 kV，工作距离1.5 mm)(减速模式) 以上分辨率的测试都是基于日立电镜的分辨率测试标样（蒸金磁带样品，蒸金碳样品） 二、放大倍率： 低倍模式：?20 到?2k 高倍模式：?100 到?1000k 三、电子光学： 1.电子枪： 冷场发射电子枪（带有柔性flash功能） 2.加速电压: 0.5 到 30 kV 着陆电压: 0.01到 2 kV 3.透镜系统 三级电磁透镜系统 4.物镜光阑 四孔可调光阑(内置加热自清洁功能) 5.扫描线圈 二级电磁式偏转线圈（高倍模式） 一级电磁式偏转线圈（低倍模式） 6.消像散器 八级电磁系统（X，Y） 7.探测器： 低位（Lower）、高位（Upper）、和顶位（Top）三种探测器进行二次电子/背散射电子的接收能谱系统 (选配) 8.束闸 电磁型 9.电位移： ±12 μm (工作距离8 mm) 注意：工作距离改变时，电位移范围会改变 四、样品室和样品台：
1.样品台控制： 五轴马达台 2.可移动范围和样品尺寸： 3.可安装样品高度 4.换样 预抽室 5.样品台控制： 图形界面控制 自动样品更换位置定位功能 样品台移动轨迹存储功能 优中心旋转功能 图片导航功能 五、显示系统
1.用户界面 电脑显示器上的图形用户界面 2.电脑 操作系统：微软Windows 7 专业版（32位） 操作台：鼠标、键盘、旋钮板、样品台控制方法（标配轨迹球，或选配操纵杆）3.显示器 24.1寸液晶显示器或同等配置的显示器（屏幕：1,920×1,200像素） 4.扫描模式： 二维图像显示 选区模式 点分析模式 平均浓度分析模式 图像显示模式 大屏显示模式 (1280 ? 960) 单屏显示模式 (800 ? 600) 双屏同时显示模式 (800 ? 600) 四屏同时显示模式 (640 ? 480) 选区显示模式（图像调整时使用） 5.电子光学对中： 电子束对中 光阑对中 像散对中 低倍对中 6.扫描模式 积分扫描 快扫 慢扫 缩小区域扫 高清捕图 积分捕图 荷电抑制扫描(CS扫描) 7.扫描速度 TV：两级扫描速度（Rapid1～Rapid2）
扫描电子显微镜操作规程 1. 打开墙上配电箱里的空气开关（见标签上开下关） 2. 打开变压器电源（正常电压应为100v） 3. 打开主机电源：钥匙拧到START位置，停两秒松手，钥匙回到I位置。 4. 打开电脑电源 5. 点击桌面图标，等待 6. 当HT图标显示蓝色后，点VENT排气（排气时vent闪，排完气vent不闪），排完气方可打开样品室 7. 正确选择Z轴高度（需要估计样品高度，Z轴大于样品高度 放入样品，关闭样品台，点击EV AC抽气，抽气时推着样品室门，听到机械泵响声后松手 8. 打开HT图标（此图标在非真空下是灰色，真空位蓝色，打开灯丝拍照为绿色） 9. 选择扫描模式、加速电压（0.5-30KV之间选择，一般微生物类样品选10左右）、WD工作距离（10-15之间选择）、SS电子束斑（一般选30-40） 10. 在SCAN2下调焦、调整对比度及亮度、调消象散（放大时照片晃动、或者样品变形、或者整体移动可点WOBBLE（一般10000倍左右调节有效果）调节光缆使照片不晃动） 11. 高倍下调清晰度，低倍下拍照，拍照选择photo(曝光40秒)或者SCAN4（曝光80秒），拍完选择FREEZE并保存照片 12. 拍完照后关闭灯丝，点VENT排气（排气时vent闪，排完气vent不闪），排完气方可打开样品室，取出样品台；关闭样品台，点击EV AC抽气，抽气时推着样品室门，听到机械泵响声后松手 13. 依次关闭软件、电脑、主机电源、变压器、空开 注意事项 1.注意Z轴的距离要足够高不要让样品碰到探头 2.慢慢调节光缆，防止调节过快看不到被观察物 3.取、放前一定要卸真空，再抽真空 4.关机的时候，要在真空状态下关机
电磁透镜和像差：哪些因素会影响扫描电镜的分辨率? 发布者：飞纳电镜 分辨率是扫描电镜（SEM）最重要的参数之一。分辨率越好，可以看到的特征尺寸越小。分辨率的好坏往往取决于聚焦在样品上的电子束斑的直径（即束斑尺寸）。 在非理想电子光学系统中，束斑尺寸会因像差而变大。什么是电子光学系统中的像差？它们如何影响束斑尺寸？在这篇博客中，将回答这些问题并进行深入的分析。 一个非常简单的电子光学系统的例子 在之前的博客中，谈到了镜筒和透镜组。通常，镜筒由一组透镜组成，这些透镜具有约束电子束并将电子聚焦于样品表面的功能。样品上的束斑尺寸决定了电子显微镜的分辨率。但是，束斑尺寸是如何定义的呢？看看最简单的电子光学系统，如图1所示。
图1：最简单的电子光学系统由一个位于顶部的电子光源及聚焦电子束到样品表面的透镜 组成。 在这个系统中，我们知道电子源与透镜之间的距离（物距）和透镜与样品之间的距离（像距）。像距通常也称为工作距离，它随样品高度的变化而变化。像距与物距的比值给出了电子光学系统的放大倍数。 对束斑尺寸的第一份贡献来自电子发射源的缩聚，加上电子源的确有一个尺寸，它并不是无限小的。电子源的贡献尺寸- d source是由电子源的大小乘以电子光学系统的放大倍数：d source = M·S source 其中M为放大倍数，S source为电子源大小。因此，如果一个虚拟大小为50 nm的电子源和一个电子光学系统，其中像距离是物距的一半，电子源贡献的探针尺寸是25 nm。这意味着，即使对于没有像差的理想透镜系统，最小的束斑尺寸是25nm。 电子光学系统中的像差 实际上，透镜并不理想，这就会带来像差。像差的存在，使得样品上的探针变得模糊，尺寸增大。在电子光学系统中，束斑尺寸受球差和色差的影响。 当光束中内部和外部的光没有聚焦在同一平面上时，就会产生球差。在图2的例子中，外部光线1聚焦在离透镜较近的平面（平面1）上，而内部光线（光线3）聚焦在较低的平面（平面3）上。
Operating procedure for JEOL 7600F High Resolution Analytical SEM I. Specimen preparation There are several holders for different kinds of specimens and applications. During your initial training you should have received a general overview of these holders. Also, you should have received training on specimen mounting using the holder that best suits your specific application. Only use a holder for which you have received training by the tool instructor. If you wish to use a different holder, first contact the tool instructor. It is very important to know the kind of holder you are using and the way to mount specimens. For example, for the 12.5 and 26 mm holders, the correct way to mount your specimen is to flush its surface with the cylinder top face (see Fig. 1). FIG. 1. Specimen positioning on 12.5 and 26 mm holders. (Diagram taken from JEOL’s manual.) If your specimen needs to protrude above the cylinder’s top face (or the top face of another holder), you can still use this holder, but you need to estimate (with approx. 1 mm accuracy) the offset between the specimen and holder top surfaces. To make sure you are doing things correctly, use the sample height tool(see Fig. 2). Try to have the sample’s surface aligned with the zero offset line. If it needs to be above this line, read the offset in the meter scale. This offset value will be used when loading your sample in the SEM chamber.
