目录
一、悬吊零件
1 TB/T2075.1-2002 接触线吊弦线夹 JL02-89 (1)
2 TB/T2075.2-2002 承力索吊弦线夹 JL02（L）-89 (2)
3 TB/T2075.3-2002 横承力索线夹 JL23-89 (3)
4 TB/T2075.4-2002 双横承力索线夹 JL24-89 (4)
5 TB/T2075.7-2002 杵座鞍子 JL17-89 (5)
6 TB/T2075.8-2002 钩头鞍子 JL18-89 (6)
7 TB/T2075.12-2002 悬吊滑轮 JL11-96 (7)
8 TB/T2075.16-2002 定位环线夹 JL21-89 (8)
9整体吊弦 JL(GT)02-2002 (9)
二、定位零件
10 TB/T2075.13-2002 定位线夹 JL01-89 (10)
11 TB/T2075.14-2002 支持器 JL09-89 (11)
12 TB/T2075.15-2002 长支持器 JL10-89 (12)
13 TB/T2075.17-2002 定位器 JL63-89 (13)
14限位定位器 JL（GT）04-01 (14)
三、连接零件
15 TB/T2075.23-2002 双耳连接器 JL32-89 (15)
16 TB/T2075.24-2002 定位环 JL12-89 (16)
17 TB/T2075.25-2002 长定位环 JL13-89 (17)

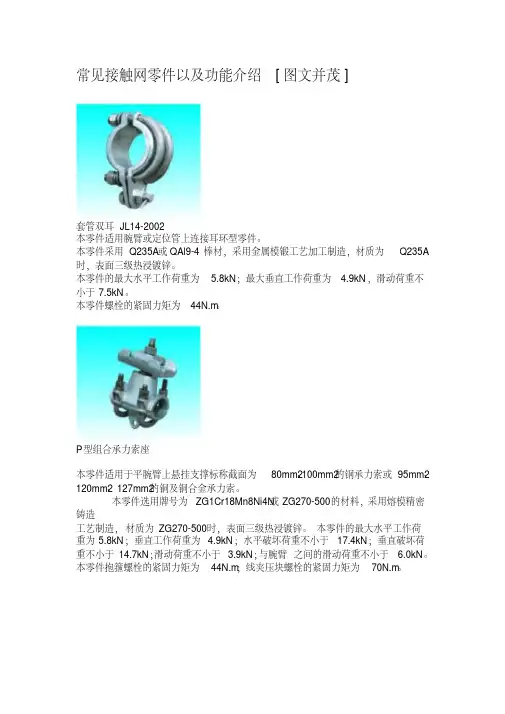

18 TB/T2075.26-2002 套管双耳JL14-89 (18)
19 TB/T2075.27-2002 套管铰环 JL16-89 (19)
20 TB/T2075.29-2002 承力索接头线夹 JL8803-89 (20)
21组合承力索座 JL18（GT）-98 (21)
四、锚固零件
22 TB/T2075.5-2002 接触线中心锚结线夹 JL03-89 (22)
23 TB/T2075.6-2002 承力索中心锚结线夹 CZM(70-120)-98 (23)
24 TB/T2075.31-2002 杵座楔型线夹 JL26-89 (24)
25 TB/T2075.32-2002 双耳楔型线夹 JL27-89 (25)
26 TB/T2075.35-2002 承力索终端锚固线夹 JQJL27-89 (26)
五、支撑零件
27 TB/T2075.39-2002 旋转腕臂底座 JL28-89 (27)
一、悬吊零件
二、定位零件
三、连接零件
目录 1、编制依据 (1) 2、适用范围 (2) 3、工程概况 (3) 4、路基接触网基础施工 (6) 4.1、施工准备 (6) 4.2、测量放样 (7) 4.3、挖、钻孔桩施工..................................................................... .. (7) 4.4、钢筋笼制作 (8) 4.5、下钢筋笼，安装预埋件、模板 (9) 4.6、砼浇筑 (11) 4.7、养护、拆模 (12) 5、安全及环保措施 (13) 附件： 《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程建设指挥部工程联系单：接触网硬横跨基础设计说明》（四设南三龙指联（2015）10号） 《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程建设指挥部工程联系单：路基地段圆钢柱接触网基础设计说明》（四设南三龙指联（2015）11号）
1、编制依据 (1)《铁路电力工程施工质量验收标准》（TB 10420-2003/J 290-2004） (2)《铁路电力牵引供电工程施工质量验收标准》（TB 10421-2003/J 291-2004） (3)《高速铁路电力牵引供电工程施工技术规程》（Q/CR 9609-2015） (4)《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程 建设指挥部工程联系单：接触网硬横跨基础设计说明》（四设南三龙指联（2015）10号） (5)《中铁第四勘察设计院集团有限公司-南三龙铁路扩能改造工程 建设指挥部工程联系单：路基地段圆钢柱接触网基础设计说明》（四设南三龙指联（2015）11号） (6)《三明北至三明南区间-桥梁、路基段接触网基础预留接口设计图》（南龙扩施（网）-F20CW03） (7)《接触网H型钢柱基础》（肆房（2010）8301） (8)《改建铁路南平至龙岩扩能工程施工图-三明北站接触网平面布 置图（供咨询）》（南龙扩施（网）-F10CW02） (9)《客运专线铁路-接触网H型钢柱》（通化（2008）1301） (10)《铁路综合接地系统》（通号（2009）9301） (11)《铁路桥涵工程施工质量验收标准》（TB 10415-2003/J 286-2004）
路堑主动柔性防护网工程施工技术方 案 编制: 审核: 批准: 编制时间:二零一七年七月
目录 一、编制依据－－－－－－－－－－－－－－－－－－－－－－－－－1 二、工程概况－－－－－－－－－－－－－－－－－－－－－－－－－1 三、管理人员、设备配置－－－－－－－－－－－－－－－－－－－－4 四、施工进度安排－－－－－－－－－－－－－－－－－－－－－－－5 五、主动柔性网防护施工－－－－－－－－－－－－－－－－－－－－5 1、工艺原理－－－－－－－－－－－－－－－－－－－－－－－5 2、施工准备－－－－－－－－－－－－－－－－－－－－－－－6 3、施工工艺步骤及流程图－－－－－－－－－－－－－－－－－8 4、工艺步骤说明－－－－－－－－－－－－－－－－－－－－－9 六、质量标准及检验方法－－－－－－－－－－－－－－－－－－－13 七、质量保证措施－－－－－－－－－－－－－－－－－－－－－－13 八、安全保证措施－－－－－－－－－－－－－－－－－－－－－－14 九、环境保护保证措施－－－－－－－－－－－－－－－－－－－－16 十、附件－－－－－－－－－－－－－－－－－－－－－－－－－－15
一、编制依据 1、《公路路基施工技术规范》（JTG F10-2006； 2、《公路工程质量检验评定标准》（JTG F80/1-2004）； 3、《公路工程施工安全技术规程》（JTG F80/1-2004）； 4、《路基防护工程一般设计图（主动柔性防护系统二）》； 5、本公司在路基边坡主动柔性防护系统施工方面的经验。 二、工程概况 本分部路线全长7.5公里，起点位于贺州市昭平县城西白鸠村（联润拌合厂站附近），起点桩号K47+000；终点位于昭平县昭平镇闽发红砖厂附近，终点桩号K54+500，与昭平至蒙山高速公路起点相接，设置昭平互通与省道S207二级公路连接。全线采用双向四车道高速公路，设计速度为100公里/小时，路基宽26米。 根据现场的实际勘察，边坡地层岩性主要由泥盆系莲花山组基岩组成。根据岩石的风化程度不同，可以分为强风化、中分化两层。本分部共有两段路基边坡采用主动柔性防护系统进行施工，具体的桩号分别为YK47+420～YK47+533和ZK47+535～ZK47+563，总的长度为141m。具体的施工图示如下所示:
资质证书
方瑞公司有关槽道在隧道内接触网固定基础方案的应用及施工工艺 一、哈芬预埋滑槽国内外高速铁路应用情况 哈芬热轧滑槽解决方案发源于德国，距今有近一百年的历史，最初广泛应用于欧洲各国，例如德国、比利时、卢森堡、意大利、瑞士、荷兰以及奥地利的隧道等，由于哈芬热轧滑槽具有非常高的防腐能力、优秀的动荷载能力、安装与维修方便以及高质量、高可靠性等特点，产品在欧美等发达国家的各项隧道工程得到完美应用，只要是铁路隧道需要安装接触网，大家都知道只有找哈芬，并成为业界公认的标准。哈芬热轧槽钢产品也被推广到亚洲各地，如韩国的首尔-釜山铁路隧道，新加坡的地铁环线、台湾的台北-高雄高速铁路线以及香港的双行车隧道-高速公路5号线。目前，哈芬产品在我们国内也已经广泛应用到道路隧道的建设，如上海地铁、石家庄-太原、郑州-西安、武汉-广州、合肥-武汉、哈尔滨-大连，特别是在我国第一条真正意义上的高速铁铁京沪高铁的大规模全线应用，取得了很好的效果，并将以往的线路出现的槽道安装因施工工艺不成熟造成的报废比例由30%左右降到0，因我们方瑞公司本身拥有2家工厂，工程技术人才众多，在郑西以及武广反映有一定的报废率的情况下，专门针对报废的情况做了详细的专题调研，并在此基础上制定了详细专业的施工工艺，在京沪高铁上的运用取得了理想的效果。
接触网荷载要求： 1．静荷载能力：根据最大结构设计风速49m/s，计算每个螺栓处的最大拉力和剪力，隧道专业根据荷载要求与吊柱底板螺栓分布进行隧道衬砌加强设计。 隧道衬砌的设计应能满足以上荷载时的强度要求。在此基础上进行接触网基础的预留设计。 2．动荷载能力：动荷载能力是槽道的最重要安全指标之一，在欧洲和美国要满足德国建筑材料监事会DIBt官方认证。 3．接触网固定基础防腐性能要求：热轧槽道表面采用热浸锌处理，处理好后的表面要颜色一致厚度均匀，不起皮。禁止用油漆层代替镀锌层，因油漆层与混凝土结合不紧密，因此也禁止槽道表面采用油漆或者在镀锌层外再覆盖油漆层。 4. 接触网固定基础防火性能要求：防范火灾，要求所有隧道内的设计和材料应采用阻燃、防止火灾蔓延、低烟、无毒气的物质。对于长度大于5km的隧道，应能保证火灾发生后15min的列车运行能力，符合DIN 4102-2防火标准要求。 5.展性能的要求：延展性是一种物理特性。其所指的是，材料在受力而产生破坏之前的塑性变形能力，不至于产生脆性破坏，特别在冲击和振动荷载作用下，要求结构的材料能够吸收较大的能量，同时能产生一定的变形而不致破坏，即要求槽道有较好的延展性。
_____________________________________工程 边 坡 防 护 施 工 方 案
二〇一五年四月
施工方案 一、G PS2型SNS主动防护系统简介 该系统主要构成包括钢丝绳锚杆、纵横支撑绳、钢丝绳网、缝合绳。钢丝绳锚杆和纵横支撑绳构成固定系统，通过缝合绳拉紧，对柔性网部分进行预张拉，将作为系统主要构成的柔性网覆盖在有崩塌落石灾害的坡面上，对整个边坡形成连续支撑，其预张力作业使系统尽量紧贴坡面，并形成了抑制局部危岩移动或在局部位移或破坏后将其裹覆（滞留）于原位附近的预应力，从而实现其主动加强防护的目的。 二、边坡防护设计基本要求 1、场地范围内的水文、地质条件、岩土工程特征及周围环境（道路、管线、建筑物）是边坡防护设计需要详细了解和分析的首要内容； 2、边坡防护设计方案必须确保支护结构的安全，保证边坡防护周围建筑物基础及已施工和使用的地线管线、市政道路的安全； 3、边坡防护方案在安全的前提下，满足国家建筑工程的有关法律法规和规范； 4、设计必须考虑施工期间度过雨季，或其对边坡稳定性的不利影响及施工工期的影响； 5、边坡支护结构为永久性建筑，使用年限为50≈100年。 三、系统布置的具体要求和参数 1、钢丝绳锚杆布置：锚杆采用2×Φ16钢绳锚杆，长度2≈3m，纵横标准间距、排距为4.5m×4.5m。锚杆孔尽可能布置在天然低洼处，为此可对锚杆的标准间距作0.3m左右的调整，以确保系统尽可能贴紧岩面；局部区域根据需要可增补固定锚杆，增补锚杆长度3m；锚杆孔首应与岩面尽可能垂直。 2、支撑绳：纵横支撑绳均穿过沿程钢丝绳锚杆的环套，并用紧线葫芦张拉至手感不再松动为止，两端用绳卡固定。为避免支撑绳张拉困难，对纵横向尺寸较大的边坡，每根支撑绳可按30m 左右分段。 3、热度钢丝格栅网：格栅网应覆盖全部防护区域，网块间搭接宽度不小于5cm，网块间及网块与支撑绳间需用扎丝扎结。 4、钢丝绳网：每相邻四根钢丝绳锚杆构成一个矩形挂网单元内铺设一张钢丝绳网，网块边沿与支撑绳间缝合张拉连结。 四、施工安装方法 1、对坡面防护区域内的浮石，杂物进行清除； 2、在每一孔位处凿一深度不小于锚杆外露环套长度的凹孔，一般口径为20cm，深20cm。 3、按设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长度长5cm-10cm以上，孔径不小于Φ42；受凿岩设备限制时，构成每根锚杆的两股钢绳可以分别锚入两个孔径不小于Φ35的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°≈30°，以达到同样的锚固效果；当局部孔位处应底层松散或破碎不能成孔时，采用断面尺寸不小于 0.4×0.4的C15砼基础置换成不能成孔的岩土段。 4、注浆并插入锚杆，采用标号不低于C2O的水泥浆，宜用灰砂比1:1~1:1.2、水灰比0.45~0.5的水泥砂浆或水灰比0.45~0.5的纯水泥砂浆，水泥宜采用42.5R普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂，确保浆液饱满，在进行下一道工序前注浆养护期不少于3天。
