聚氨酯硬泡使用说明
―――手工浇注料
聚氨酯保温材料一大优异之处在于其现场施工的方便性。除了采用发泡设备注射、喷涂外，手工浇注也是常采用的发泡成型方式。
手工浇注，即采用简易容器和设备，用手工方式或机械搅拌把一定比例、一定数量的发泡原料混合均匀并转移到待发泡的腔体中。
1．设备（工具）：
容器：计量、混合用，共计三个，常用塑料质或铁/钢质，大小与其工作负荷相称。
搅拌器：一般采用通用手电钻，转速在1200r/min以上，搅拌头为环形或风翅形叶轮，其大小及手电钻功率可据工作负荷（混料量）而定。
清理器具：一般为铁质条、片状物或刀具，清理搅拌头、混合器具残留的泡沫。2．基本工艺：按原料厂家所提供的材料配比计量所需量的黑白料，转移到混合容器中，然后开启搅拌器对其进行搅拌混合；经充分混合将物料及时转移到待发泡腔体中，闭合模具（注意在发泡过程中适当的排气）。待泡沫固化完成后，打开模具取出已完成的工件。
在泡沫不再软、粘时将混合容器中及搅拌头上的泡沫清理干净以预备进入下一生产周期。
3．需要注意的几个工艺参数
（1）温度。一般来说手工浇注型工艺对料温缺乏相应的控制手段，多为自然温度。但由于聚氨酯成形过程易受温度影响，故常常需控制一定的料温以期得到较好的发泡效果。一般的，料温低时泡沫易酥脆且发方率较低，固化缓慢，延长生产周期和多耗材料的同时还得不到较好的发泡效果，故冬季一般采用外加热方式保证材料温度不要低于15℃；另一方面，料温过高时会导致白料中的发泡剂成分较多挥发而降低发方率，同时料温高使得反应过快不易操作、控制，在夏季可采用外辅助冷水强制降温方式来控制黑白料温度使其最好不要超过30℃（注意：小心不要使水进入黑白料中）。
（2）可操作时间。聚氨酯泡沫成型过程是化学反应过程。一般认为化学反应开始后（乳白时间）不宜再过多的对其进行操作，故而计量后混合、搅拌、转移工序应在乳白时间到来前完成。只有这样才能保证泡沫体在腔体中填充的均匀性。对配料厂家来说乳白时间具有可调性，可根据使用时混合总量、搅拌时间、转移效率等情况来确定。
温度对可操作时间有较大的影响，温度高时同一物料的可操作时间将变短。
（3）脱模时间。泡沫发起后须经一定熟化后方能稳定，即达到固化。该时间受材料本身因素的制约同时又受工艺性的影响。一般来说同一材料料温高、环境温度高、工件温度高时固化较快，反之则慢。
过早的脱模会因泡沫固化效果不好而影响工件的质量，须根据材料本性适时脱模（需要高速时可通过白料厂家来调整完成）。
4．用料量计算。
在高于自由泡密度的条件填充下，设计填充密度和待填充腔体的空间大小是决定用料量的两个主要因素，又因表皮比重大、物料损耗、气体挥发等因素势必要求有一定的过量填充。由此用料量可由下式计算：
用料量=待填充体积×设计填充密度×（1+过量填充系数）
一般过量填充系数为10-15%，温度低时表皮层较厚使该系数大一些。
低于自由泡芯密度的设计填充密度是不可能的，故最低用量是自由泡的填充。为
了获得较好的充填效果以及较好的泡沫性能，通常采用较高的设计密度来充填（具体情况可视设备承受能力以及性能需要而定）。
在算得用料总量后可依比例分别算出黑白料需要量。
5．常见问题及注意事项
（1）混合不匀。这是最常见的情况之一。搅拌效率低、搅拌时间短、物料温度低或物粘粘度大等都易造成物料混合不匀。
物料混合不匀时表观现象多表现为：泡沫体黑白相间，泡孔大，泡沫体软硬块相间，泡沫发起后固化时间延长，泡沫发脆或发软，泡沫收缩变形，发方率降低，自由泡密度变大等。
加强混合效果能有效防止以上现象的发生。为获较好混合效果应尽量避免使用“棍棒”手工搅拌。
（2）料比失调。化学反应须依一定的比例关系进行。当黑白料比例不当特别是严重失调时会造成一系列不良后果。泡沫发软，泡沫颜色异常变浅或变深，泡沫酥、脆、硬，泡沫收缩，泡孔不均等现象发生时常是因料比失调而造成的。
料比的确立取决于黑白料本身，因配方的不同而有相应不同的料比，在使用时应依厂家提供的参考比例来做。
（3）黑料能与水分发生反应，故而注意不要让黑料接触水分；同时水与黑料的反应使得发泡过程发生变化，即引起体系变质，故不能让白料与水接触。这就要求做好物料贮存时的密封工作。
（4）气温高时物料反应变快难以操作，气温低时物料反应太慢久久发不起来，这都是常见的正常现象。通过人为的料温控制可以改善温度变化造成的影响，另外也可由白料厂家予以重新调配。
（5）黑白料属于化学性原材料，反应过程为放热化学反应，故应避免皮肤与正
在反应的物料接触以免受刺激。另外，黑料挥发成分对眼睛、皮肤、呼吸道等具有轻微刺激作用，应注意做必要的劳动防护和通风。
烟台万华聚氨酯合成材料有限公司
联系电话：
多元醇和异氰酸酯是整个聚氨酯反应的最主要两种原料。而聚酯多元醇就是一种常用的多元醇之一。需要测定聚酯多元醇的酸值和羟值，对控制聚氨酯反应的重要性是不言而喻的。羟值反应的聚酯多元醇的分子量，酸值大小影响与异氰酸酯的反应性。 一：聚酯多元醇酸值 一般，聚酯多元醇呈弱酸性，酸值的含义是：每克样品中酸性成分所消耗的KOH的摩尔质量（mg）。单位是：mgKOH/g。 1）测试聚酯多元醇酸值操作步骤： 精确称取聚酯多元醇样品2-4g，加入混合试剂50ml溶液，充分摇均匀，加2-4 d PP指示剂，以0.1N 标准KOH溶液进行滴定，直至出现粉红色15 s 不变为滴定终点，记录滴定值。同时做空白实验。 2）计算公式： AV（酸值KOHmg/g）=56.1×f ×（V样-V空）÷M样重 f：0.1N 标准KOH溶液的修正值。 56.1：KOH的摩尔质量。 3）分析试剂的配制： 0.1N 标准KOH溶液的配制：精确称取分析级KOH 3.3±0.0001g，加蒸馏水至500ml，摇匀备用。 0.1N 标准KOH溶液的标定（修正值f）： 精确称取氨基磺酸1.5±0.0001g于三角瓶内，加适量蒸馏水（约90ml）进行溶解，滴入2-4 d PP指示剂，一所配制的0.1N 标准KOH溶液进行滴定，记录滴定值，则 F值=W/ V ×103 其中W：氨基磺酸称取量V：滴定值 混合试剂的配制：a无水乙醇与醋酸乙酯体积比1：1混合均匀即可；b 甲苯与醋酸乙酯体积比1：1混合均匀亦可。 二：聚酯多元醇的羟值 在聚氨酯合成中，聚酯多元醇羟值是一个重要指标。只有明确了解聚酯多
元醇的羟值，才能确定聚酯多元醇的分子量。羟值含义是：每克样品所消耗的K OH摩尔质量数。单位是mgKOH/g。 1）测试聚酯多元醇羟值的操作步骤（苯酐-吡啶法）。 精确称取聚酯多元醇样品2-5g于磨口锥形三角瓶内，用移液管精确加入苯酐-吡啶酰化剂20ml。摇匀后于烘箱（120℃）加热一小时，取出冷却后，加入蒸馏水90ml震荡，使之充分溶解。再以5 ml酰化剂对瓶壁进行清洗。加2-4 d PP指示剂，以0.5N 标准KOH溶液进行滴定，直至出现粉红色15 s不变为滴定终点，记录滴定值，同一样品分别做两次。并做空白实验。 2）计算公式： OH（羟值KOHmg/g）=(V空-V样)×f ×56.1/ m样量 f：0.5N 标准KOH溶液的修正值。 56.1：KOH的摩尔质量。 3）分析试剂的配制： 0.5N 标准KOH溶液的配制：精确称取分析级KOH 16.5±0.0001g，加蒸馏水至500ml，摇匀备用。 0.5N 标准KOH溶液的标定（修正值f）：精确称取氨基磺酸1.5±0.0001g 于三角瓶内，加适量蒸馏水（约90ml）进行溶解，滴入2-4 d PP指示剂，一所配制的0.5N 标准KOH溶液进行滴定，记录滴定值，则 F值=W/ V ×20.6 其中W：氨基磺酸称取量V：滴定值 苯酐-吡啶酰化剂配制：称取42g邻苯二甲酸酐和6g咪唑溶于300ml吡啶中，混合均匀后贮存于棕色瓶内备用。 注：本法可用于聚醚之酸值和羟值分析检测。所得数据比其他方法相对要可靠。 三：聚酯多元醇其它分析 1）分子量 M分子量=56.1×n ×1000/ 聚酯多元醇校正羟值 聚酯多元醇校正羟值=羟值+酸值 2）水分用水份分析仪检测之。
①聚氨酯泡沫塑料产量最大的泡沫塑料产品，相对密度大多在0.03～0.06之 间，硬泡热导率仅为软木或聚苯乙烯泡沫塑料的40％左右，有足够的强度、耐油性和粘接能力，是优良的防震、隔热、隔音材料，广泛用于家电保温（冰箱、冷柜、热水器、太阳能热水器、热泵热水器、啤酒保鲜桶、保温箱等）、设备保温（供热管道、原油化工管道、罐体、冷藏运输、客车保温等）、建筑节能（外墙保温、屋面防水保温、冷库、建筑板材、防盗门/车库门、卷帘门等）等隔热保温领域以及包装、装修装饰（装饰板、仿木家具、工艺品等）领域。聚氨酯软质泡沫塑料弹性好，还是理想的座垫、床垫材料。 ②聚氨酯橡胶按其加工方式分混炼型、热塑型和浇铸型三类。混炼型生胶是饱 和的或有少量双键的端羟基聚氨酯，可用普通橡胶的加工方法加工成型，产量较小。热塑型橡胶有全热塑性和半热塑性两种，前者是线型结构,后者有少量交联,它们可以用热塑性塑料的加工方法和设备成型。浇铸型橡胶多采用液态的预聚物与扩链剂迅速混合后浇铸成型或进行喷涂，适应性较强。目前，大约有三分之二的聚氨酯橡胶制品采用浇铸法成型。近年来出现的反应注射成型技术，可从液体单体直接注压而快速反应成型，具有生产效率高、设备投资少以及制件性能好等优点。 ③聚氨酯涂料分双组分和单组分两种：双组分聚氨酯涂料为聚醚型，将多异氰 酸酯和聚醚两组分溶液直接混合使用；单组分聚氨酯涂料为不饱和聚酯型，包括油改性型、湿固化型和封闭型三种。聚氨酯涂料采用喷雾、电沉积、浸渍等方法施工。涂层耐磨，耐汽油、油脂、水和无机酸蒸气,具有高绝缘性和粘附力,长期色泽鲜艳。 ④聚氨酯胶粘剂一般由多异氰酸酯和含羟基聚酯化合物双组分体系组成。可以 含有固化引发剂、粉末填充剂（氧化钛、氧化锌、水泥）、溶剂（丙酮、醋酸乙酯、氯代烃）。应用前将两组分直接混合,贮存期为1～3h。固化时间在室温下不少于24h,或在100～150℃并加压至0.03～0.05MPa下为1～3h固化。 这种胶与各种材料均具有较高的粘接力。固化后对水、矿物脂、燃料、芳烃、大气均稳定。工作温度-200～120℃，价格较昂贵。应用于航空和空间技术、建筑、机械等的金属、塑料、玻璃、陶瓷结构连结，以及聚合物薄膜的复印材料，鞋底和鞋面的胶接等。
聚氨酯发泡工艺简介 聚氨酯硬泡生产工艺硬泡成型工艺聚氨酯硬泡的基本生产方法聚氨酯硬泡一般为室温发泡，成型工艺比较简单。按施工机械化程度可分为手工发泡和机械发泡。根据发泡时的压力，可分为高压发泡和低压发泡。按成型方式可分为浇注发泡和喷涂发泡。浇注发泡按具体应用领域、制品形状又可分为块状发泡、模塑发泡、保温壳体浇注等。根据发泡体系可发为HCFC 发泡体系、戊烷发泡体系和水发泡体系等，不同的发泡体系对设备的要求不一样。按是否连续化生产可分为间歇法和连续法。间歇法适合于小批量生产。连续法适合于大规模生产，采用流水线生产方法，效率高。按操作步骤中是否需预聚可分为一步法和预聚法(或半预聚法)。1．手工发泡及机械发泡在不具备发泡机、模具数量少和泡沫制品的需要量不大时可采用手工浇注的方法成型。手工发泡劳动生产率低，原料利用率低，有不少原料粘附在容器壁上。成品率也较低。开发新配方，以及生产之前对原料体系进行例行检测和配方调试，一般需先在实验室进行小试，即进行手工发泡试验。在生产中，这种方法只适用于小规模现场临时施工、生产少量不定型产品或制作一些泡沫塑料样品。手工发泡大致分几步：(1) 确定配方，计算制品的体积，根据密度计算用料量，根据制品总用料量一般要求过量5％～15％。(2) 清理模具、涂脱模剂、模
具预热。(3) 称料，搅拌混合，浇注，熟化，脱模。手工浇注的混合步骤为：将各种原料精确称量后，将多元醇及助剂预混合，多元醇预混物及多异氰酸酯分别置于不同的容器中，然后将这些原料混合均匀，立即注入模具或需要充填泡沫塑料的空间中去，经化学反应并发泡后即得到泡沫塑料。在我国，一些中小型工厂中手工发泡仍占有重要的地位。手工浇注也是机械浇注的基础。但在批量大、模具多的情况下手工浇注是不合适的。批量生产、规模化施工，一般采用发泡机机械化操作，效率高。2．一步法及预聚法目前，硬质聚氨酯泡沫塑料都是用一步法生产的，也就是各种原料进行混合后发泡成型。为了生产的方便，目前不少厂家把聚醚多元醇或(及)其它多元醇、催化剂、泡沫稳定剂、发泡剂等原料预混在一起，称之为“ 白料”，使用时与粗MDI(俗称“ 黑料” )以双组分形式混合发泡，仍属于“ 一步法”，因为在混合发泡之前没有发生化学反应。早期的聚氨酯硬泡采用预聚法生产。这是因为当时所用的多异氰酸酯原料为TDI-80。由于TDI 粘度小，与多元醇的粘度不匹配；TDI 在高温下挥发性大；且与多元醇、水等反应放热量大，若用一步法生产操作困难，故当时多用预聚法。若把全部TDI 和多元醇反应，制得的端异氰酸酯基预聚体粘度很高，使用不便。硬泡生产中所指的预聚法实际上是“ 半预聚法”。即首先TDI与部分多元醇反应，制成的预聚体中
硬质聚氨酯泡沫板材的生产工艺 硬质聚氨酯泡沫塑料，简称聚氨酯硬泡，是由硬泡聚醚多元醇（聚氨酯硬泡组合聚醚又称白料）与异氰酸酯（又称黑料）反应制备的，具有重量轻、强度高等优良性能，且尺寸稳定性好，粘结力强，对钢、铝、不锈钢等金属，木材、混凝土、石棉、沥青、纸以及聚乙烯、聚丙烯等大多数塑料材料都具有良好的粘结强度。此外，聚氨酯硬泡还具有闭孔率高、导热系数低等特点，是目前建筑领域应用最广泛、保温隔热性能最好的一类建筑保温材料。 在建筑板材方面，依照发泡成型的工艺情况可以将硬质聚氨酯泡沫板材分为连续式聚氨酯泡沫板材和间歇式聚氨酯泡沫板材。间歇式聚氨酯泡沫板材要求聚氨酯发泡料在较短暂的时间内填布满较薄的大体积模腔，要求发泡体系要具有优异的活动性，制得的泡沫板材要具有良好的密度分布和优异的尺寸稳定性；连续式聚氨酯泡沫板材则要求发泡参数与生产线速度具有合适的配合性、后期具有优异的脱模性等。下面，洛阳天江化工新材料有限公司将为大家简单介绍一下连续式聚氨酯泡沫板材以及间歇式聚氨酯泡沫板材的生产工艺。 一、连续式聚氨酯泡沫板材的生产工艺 硬质聚氨酯泡沫板材的连续化生产，使生产效率得到了大大提高。下面跟随洛阳天江化工新材料有限公司一起来了解一下水平式聚氨酯泡沫复合板材连续成型的过程：首先，将原料注入发泡机中混合均匀之后，送到匀速移动的面材上进行发泡，同时，将上层面材合向泡沫塑料，最终制得上下两面都带面材的聚氨酯泡沫复合板材。作为面材的材料多数以铝箔、金属材料为主。在发泡传输的过程中，聚氨酯泡沫在双层加压的面板中熟化，之后只需按所需的长度对板材进行切割，即可生产出所需规格的聚氨酯泡沫复合板材。 在聚氨酯泡沫板材的连续复合成型生产过程中，反应物料的分布一定要均匀。具体的操作方法为：混合头简单地往返浇注物料，在板材宽约1.25m时，生产速度一般限于9～10m/min。若高于此速度，则在混合头进行移动换向时，板材边沿处的反应物料容易浇注过量。另外，若浇注的往返速度过高，在施工操作过程中也不太容易操纵，存在安全隐患。若用两个以上混合头联合注料，虽能减少每一个混合头的浇注量，但混合头不往返移动，固定在中心，因此，需连接一个压料辊或其他能使物料迅速分布均匀的配料装置。
聚氨酯硬泡使用说明 ―――手工浇注料 聚氨酯保温材料一大优异之处在于其现场施工的方便性。除了采用发泡设备注射、喷涂外，手工浇注也是常采用的发泡成型方式。 手工浇注，即采用简易容器和设备，用手工方式或机械搅拌把一定比例、一定数量的发泡原料混合均匀并转移到待发泡的腔体中。 1．设备（工具）： 容器：计量、混合用，共计三个，常用塑料质或铁/钢质，大小与其工作负荷相称。 搅拌器：一般采用通用手电钻，转速在1200r/min以上，搅拌头为环形或风翅形叶轮，其大小及手电钻功率可据工作负荷（混料量）而定。 清理器具：一般为铁质条、片状物或刀具，清理搅拌头、混合器具残留的泡沫。2．基本工艺：按原料厂家所提供的材料配比计量所需量的黑白料，转移到混合容器中，然后开启搅拌器对其进行搅拌混合；经充分混合将物料及时转移到待发泡腔体中，闭合模具（注意在发泡过程中适当的排气）。待泡沫固化完成后，打开模具取出已完成的工件。 在泡沫不再软、粘时将混合容器中及搅拌头上的泡沫清理干净以预备进入下一生产周期。 3．需要注意的几个工艺参数 （1）温度。一般来说手工浇注型工艺对料温缺乏相应的控制手段，多为自然温度。但由于聚氨酯成形过程易受温度影响，故常常需控制一定的料温以期得到较好的发泡效果。一般的，料温低时泡沫易酥脆且发方率较低，固化缓慢，延长生产周期和多耗材料的同时还得不到较好的发泡效果，故冬季一般采用外加热方式保证材料温度不要低于15℃；另一方面，料温过高时会导致白料中的发泡剂成分较多挥发而降低发方率，同时料温高使得反应过快不易操作、控制，在夏季可采用外辅助冷水强制降温方式来控制黑白料温度使其最好不要超过30℃（注意：小心不要使水进入黑白料中）。 （2）可操作时间。聚氨酯泡沫成型过程是化学反应过程。一般认为化学反应开始后（乳白时间）不宜再过多的对其进行操作，故而计量后混合、搅拌、转移工序应在乳白时间到来前完成。只有这样才能保证泡沫体在腔体中填充的均匀性。对配料厂家来说乳白时间具有可调性，可根据使用时混合总量、搅拌时间、转移效率等情况来确定。 温度对可操作时间有较大的影响，温度高时同一物料的可操作时间将变短。 （3）脱模时间。泡沫发起后须经一定熟化后方能稳定，即达到固化。该时间受材料本身因素的制约同时又受工艺性的影响。一般来说同一材料料温高、环境温度高、工件温度高时固化较快，反之则慢。 过早的脱模会因泡沫固化效果不好而影响工件的质量，须根据材料本性适时脱模（需要高速时可通过白料厂家来调整完成）。 4．用料量计算。 在高于自由泡密度的条件填充下，设计填充密度和待填充腔体的空间大小是决定用料量的两个主要因素，又因表皮比重大、物料损耗、气体挥发等因素势必要求有一定的过量填充。由此用料量可由下式计算： 用料量=待填充体积×设计填充密度×（1+过量填充系数） 一般过量填充系数为10-15%，温度低时表皮层较厚使该系数大一些。 低于自由泡芯密度的设计填充密度是不可能的，故最低用量是自由泡的填充。为

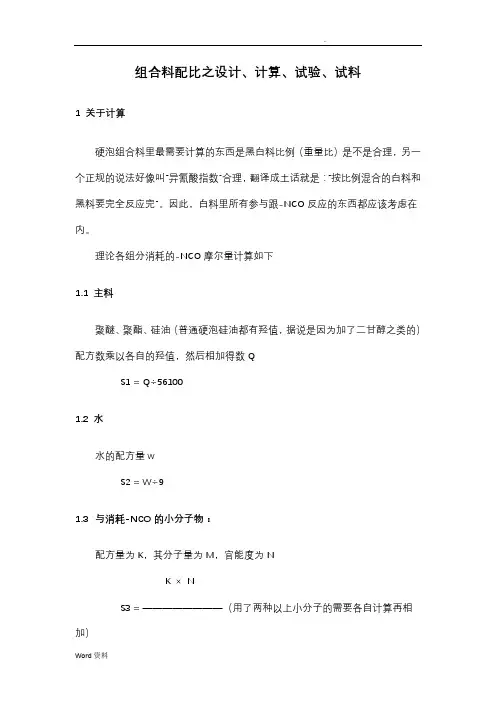

组合料配比之设计、计算、试验、试料 1 关于计算 硬泡组合料里最需要计算的东西是黑白料比例（重量比）是不是合理，另一个正规的说法好像叫“异氰酸指数”合理，翻译成土话就是：“按比例混合的白料和黑料要完全反应完”。因此，白料里所有参与跟-NCO反应的东西都应该考虑在。 理论各组分消耗的-NCO摩尔量计算如下 1.1 主料 聚醚、聚酯、硅油（普通硬泡硅油都有羟值，据说是因为加了二甘醇之类的）配方数乘以各自的羟值，然后相加得数Q S1 = Q÷56100 1.2 水 水的配方量w S2 = W÷9 1.3与消耗-NCO的小分子物： 配方量为K，其分子量为M，官能度为N K ×N S3 = ————————（用了两种以上小分子的需要各自计算再相加） M
S = S1+S2+S3 基础配方所需粗MDI份量[（S×42）÷0.30 ] ×1.05 (所谓异氰酸指数1.0） 其实以上计算只是一个最基本的消耗量，由于黑白料反应过程复杂，实际-NCO消耗量肯定不止这个数，比如有三聚催化剂的情况下到底额外消耗了多少-NCO，这个没人说得清楚。另外，聚醚里有水分，偏高0.1%就好严重的；聚醚羟值也是看人家宣传单的，我见过有聚醚羟值围跨度90mgKOH/g，那个计算数出来后只能参考，不能认真! 2 试验设计之“冰箱、冷柜”类 2.1 本组合料体系重要要求及说明 2.1.1 流动性要好，密度分布“尽量”均匀 首先要考虑粘度，只有体系粘度小了，初期流动性才会好（主份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩。 2.1.2 泡孔细密，导热系数要低 不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而
聚氨酯发泡工艺流程 将穿好的外护管的钢管吊至发泡平台，两端通过机械液压将法兰堵头封死钢管与外护管之间的空间。钢管两端各留200mm长的裸管不发泡，待现场施工焊接等工作结束后进行现场补口发泡。 在外护管居中位置上钻打一个圆孔作为注料孔，注料时要保证管道水平，确保泡沫均匀。 调试灌注发泡机，根据钢管与高密度聚乙烯外护管之间的空隙及长度、计算出聚氨酯保温层液态聚氨酯用量；根据保温层耐热温度要求，确定A、B组分的配合比；根据环境温度、灌注用量确定发泡时间，确定A、B组分的流量比，确保在规定时间内，A、B两组分按已确定的流量比和用量充分混合、雾化、发泡，经实验确定后方能进行正式施工。 装枪头，将A、B两组分的出料管分别插入喷枪的A、B两个活接头上，同时将压缩空气管也接到压缩空气活接头上，进行试灌注。当工艺指标符合设计技术要求时，进行正式灌注。 灌注，根据保温层厚度及管径计算材料用量，调整流量计，将枪头插入管壳灌注孔内，打开空压机阀门，然后打开A、B两组分出料阀门，同时按下自动灌注机开关，设备自动灌注、关闭。 河南中科防腐保温工程有限公司 聚乙烯管壳生产工艺流程 ①高密度聚乙烯外护管由高密度聚乙烯树脂配以抗氧剂和色母料等助剂通过挤塑生产。外护管是两步法生产预制保温管的配套产
品，主要用于保温材料的保护层。 ②聚乙烯外护管挤塑生产，用专用牵引机和挤塑机挤塑生产各种规格型号的高密度聚乙烯外护管。 ③聚乙烯外护管常用为黑色，黑色抗氧化性强，耐腐蚀性强，现在国内市场已经逐渐淘汰了黄色的外护管。因为黄色在阳光下抗氧化性弱，且埋在地下时，由于颜色鲜艳，极易引起微生物降解，进而影响保温管的质量。 ④同时聚乙烯外护管需要进行电晕处理，利用高压电极放电原理对聚乙烯外护管管材内侧进行电晕，环向大于75%的范围内表面张力系数应大于50dyn/cm,并提供相应测试报告。以提高聚氨酯保温层与聚乙烯外护管的粘接强度，使直埋式保温管中的钢管、聚氨酯保温层和聚乙烯外护管达到三位一体效果。 河南中科防腐保温工程有限公司
聚氨酯的发展史 1、聚氨酯(PU)材料简介 聚氨酯是一种由多异氰酸酯（OCN-R-NCO）和多元醇（HO-R1-OH）反应并具有多个氨基甲酸酯（R-NH-C--OR1）链段的有机高分子材料。因聚氨酯分子结构中含有多个氨基甲酸酯（简称氨酯）基团，故称之为聚氨酯。在制造聚氨酯材料时常采用扩链剂，即小分子二元醇和二元胺，前者形成氨基甲酸酯基团，后者形成氨基甲酸酯——脲基团，这两种基团在PU结构中称之为硬段，而由多元醇构成的链段称之为软段。因此聚氨酯是由多个软段和多个硬段以嵌段形式相结合而构成。聚氨酯的塑料性质和强度等性能主要由其硬段性质决定，聚氨酯的橡胶性质和弹性等性能主要由其软段性质决定。PU材料可通过改变不同原料化学结构、规格指标、品种、配方比例制造出具有各种性能和用途的变化多端的制品。PU 材料是在目前所有高分子材料中唯一一种在塑料、橡胶、泡沫、纤维、涂料、胶粘剂和功能高分子七大领域均有应有价值的合成高分子材料。由此也决定了PU材料是高分子材料中品种最多、用途最广、发展最快的一种特种有机合成材料。可广泛应用于轻工、建筑、汽车、纺织、机电、船舶、石化、冶金、能源、军工等国民经济各个领域。PU材料的优越性越来越得到凸现、也越来越被人们所接受，因此世界各国竞相加快发展PU工业。 2、世界PU发展简史 PU树脂首先由德国拜耳（Bayer）（PU工业奠基人）教授于1937年发明，至今已有七十年历史。到第二次世界大战结束后，美国、英国从德国获得了PU制造技术。美国在五十年代初率先合成了由环氧丙烷与环氧乙烷共聚醚与TDI构成的PU软泡塑料，这是PU工业发展中一个重大里程碑。即由德国拜尔公司原先采用的多元醇原料来源由煤炭路线转变成低成本的石油路线，从而为PU实现工业化和高速发展奠定了物质基础。 1951年美国用干性油及其衍生物制得了TDI型PU涂料。1953年美国从德国引进了PU胶粘剂制造技术，开发成了以蓖麻油和聚醚多元醇为原料的PU胶粘剂。1953年德国研制成功由聚酯多元醇与NDI构成的液体PU浇注橡胶（CPU）。1957年英国ICI公司开发成了MDI为原料的聚酯型硬质PU泡沫塑料技术。1959年美国杜邦公司成功地开发成PU 弹性纤维（Lycra）莱卡。六十年代中期各国相继研制成功PU铺面材料和PU灌浆防水材料。六十年代后期德国Bayer公司和美国相继开发成功RIM（反应注射成型技术）在汽车上的应用。七十年代初热塑性PU弹性体（TPU）研究成功。80年代初PU工程塑料问世，PU工业从此以一个堑新的面貌展现了出来。至八十年代中期，全世界PU消费量已达到400万t/a。到90年代后期消费量快速增加到800万t/a。2005年全球PU消费量猛增到1375万t/a。其中PU主要原料MDI产能达到333万t/a，TDI产能达到198万t/a，聚醚产能达到590万t/a。 全球PU产品主要发达地区为北美、西欧，亚太（日本、韩国）和中国。产品种类主要包括软泡、硬泡、弹性体、纤维、合成革、胶粘剂、密封剂和涂料等，其中软泡和硬泡比例最大。以北美为例，2004年全年生产PU产量为354万t，其中软泡占36%、硬泡占30%、弹性体占9%，胶粘剂（含密封剂）占13%、涂料占9%。软泡中以家俱、床垫、汽车、地毯为主；硬泡以建筑保温和工业绝热为主。 3、我国PU发展简史 1．PU工业初始开创期（1958年-1978年） 我国PU工业始创于20世纪50年代未，至今已有五十多年历史。1958年大连染料厂研制成异氰酸酯（TDI），1968年建成年产500T生产装置，为我国PU工业开创了条件。六十年代初，江苏省化工研究所等单位研制成了聚醚型PU软质泡沫塑料。同期，我国从国外引进了三条PU软泡生产线，分别装置在上海、北京和山西3个塑料厂。七十年代初江苏
PU 资料 聚氨酯计算公式中有关术语及计算方法 1. 官能度 官能度是指有机化合物结构中反映出特殊性质(即反应活性)的原子团数目。对聚醚或聚酯多元醇来说，官能度为起始剂含活泼氢的原子数。 2. 羟值 在聚酯或聚醚多元醇的产品规格中，通常会提供产品的羟值数据。 从分析角度来说，羟值的定义为：一克样品中的羟值所相当的氢氧化钾的毫克数。 在我们进行化学计算时，一定要注意，计算公式中的羟值系指校正羟值，即 羟值校正 = 羟值分析测得数据 + 酸值 羟值校正 = 羟值分析测得数据 - 碱值 对聚醚来说，因酸值通常很小，故羟值是否校正对化学计算没有什么影响。 但对聚酯多元醇则影响较大，因聚酯多元醇一般酸值较高，在计算时，务必采用校正羟值。 严格来说，计算聚酯羟值时，连聚酯中的水份也应考虑在内。 例，聚酯多元醇测得羟值为，水份含量%，酸值12，求聚酯羟值 羟值校正 = + + = 3. 羟基含量的重量百分率 在配方计算时，有时不提供羟值，只给定羟基含量的重量百分率，以OH%表示。 羟值 = 羟基含量的重量百分率×33 例，聚酯多元醇的OH%为5，求羟值 羟值 = OH% × 33 = 5 × 33 = 165 4. 分子量 分子量是指单质或化合物分子的相对重量,它等于分子中各原子的原子量总和。 （为氢氧化钾的分子量） 羟值 官能度分子量1000 1.56??=
例，聚氧化丙烯甘油醚羟值为50，求其分子量。 对简单化合物来说，分子量为分子中各原子量总和。 如二乙醇胺，其结构式如下： CH 2CH 2OH HN < CH 2CH 2OH 分子式中，N 原子量为14，C 原子量为12，O 原子量为16，H 原子量为1，则二乙醇胺分子量为：14+4×12+2×16+11×1=105 5. 异氰酸基百分含量 异氰酸基百分含量通常以NCO%表示，对纯TDI 、MDI 来说，可通过分子式算出。 式中42为NCO 的分子量 对预聚体及各种改性TDI 、MDI ，则是通过化学分析方法测得。 有时异氰酸基含量也用胺当量表示，胺当量的定义为：在生成相应的脲时，1克分子胺消耗的异氰酸酯的克数。 胺当量和异氰酸酯百分含量的关系是： 6. 当量值和当量数 当量值是指每一个化合物分子中单位官能度所相应的分子量。 如聚氧化丙烯甘油醚的数均分子量为3000，则其当量值 在聚醚或聚酯产品规格中，羟值是厂方提供的指标，因此，以羟值的数据直接计算当量值比较方便。 7. 异氰酸酯指数 3366 50 1000 31.56=??= 分子量%48174 2 42%=?=NCO TDI 的%6.33250 2 42%=?= NCO MDI 的官能度 数均分子量当量值=
聚氨酯硬泡、聚氨酯软泡基础知识 聚氨酯硬泡基础知识 硬质聚氨酯泡沫塑料，简称聚氨酯硬泡，它在聚氨酯制品中的用量仅次于聚氨酯软泡。 聚氨酯硬泡多为闭孔结构，具有绝热效果好、重量轻、比强度大、施工方便等优良特性，同时还具有隔音、防震、电绝缘、耐热、耐寒、耐溶剂等特点，广泛用于冰箱、冰柜的箱体绝热层、冷库、冷藏车等绝热材料，建筑物、储罐及管道保温材料，少量用于非绝热场合，如仿木材、包装材料等。一般而言，较低密度的聚氨酯硬泡主要用作隔热（保温）材料，较高密度的聚氨酯硬泡可用作结构材料（仿木材）。 聚氨酯硬泡一般为室温发泡，成型工艺比较简单。按施工机械化程度可分为手工发泡及机械发泡；按发泡时的压力可分为高压发泡及低压发泡；按成型方式可分为浇注发泡及喷涂发泡。 聚氨酯硬泡主要用途有以下方面： 1、食品等行业冷冻冷藏设备：如冰箱、冰柜、冷库、冷藏车等，聚氨酯硬泡是冷冻冷藏设备的最理想的绝热材料。 2、工业设备保温：如储罐、管道等。 3、建筑材料：在欧美发达国家，建筑用聚氨酯硬泡占硬泡总消耗量的一半左右，是冰箱、冰柜等硬泡用量的一倍以上；在中国，硬泡在建筑业的应用还不像西方发达国家那样普遍，所以发展的潜力非常大。 4、交通运输业：如汽车顶篷、内饰件等。 5、仿木材：高密度（密度300~700kg/m3）聚氨酯硬泡或玻璃纤维增强硬泡是结构泡沫塑料，又称仿木材，具有强度高、韧性好、结皮致密坚韧、成型工艺简单、生产效率高等特点，强度可比天然木材高，密度可比天然木材低，可替代木材用作各类高档制品。 6、灌封材料，等等。 聚氨酯软泡基础知识 软质聚氨酯泡沫塑料，简称聚氨酯软泡，是一种具有一定弹性的柔软性聚氨酯泡沫塑料，它是聚氨酯制品中用量最大的一种聚氨酯产品。 聚氨酯软泡多为开孔结构，具有密度低、弹性回复好、吸音、透气、保温等性能，主要用作家具垫材、床垫、交通工具座椅坐垫等垫材，工业和民用上也把软泡用作过滤材料、隔音材料、防震材料、装饰材料、包装材料及隔热材料等。 按软硬程度，即耐负荷性能的不同，聚氨酯软泡可以分为普通软泡、超柔软泡、高承载软泡、高回弹软泡等，其中高回弹软泡、高承载软泡一般用于制造座垫、床垫。按生产工艺的不同，聚氨酯软泡又可分为块状软泡和模塑软泡，块状软泡是通过连续法工艺生产出大体积泡沫再切割成所需形状的泡沫制品，模塑软泡是通过间隙法工艺直接将原料混合后注入模具发泡成所需形状的泡沫制品。 聚氨酯软泡的主要用途包括以下几个方面： 垫材：如座椅、沙发、床垫等，聚氨酯软泡是一种非常理想的垫材材料，垫材也是软泡用量最大的应用领域。 吸音材料：开孔的聚氨酯软泡具有良好的吸声消震功能，可用作室内隔音材料。
聚氨酯硬泡配方及计算方法 一、硬泡组合料里最需要计算的东西是黑白料比例（重量比）是不是合理，另一个正规的说法好像叫“异氰酸指数”是否合理，翻译成土话就是“按重量比例混合的白料和黑料要完全反应完”。因此，白料里所有参与跟-NCO反应的东西都应该考虑在内。理论各组分消耗的-NCO 摩尔量计算如下 ㈠主料：聚醚、聚酯、硅油（普通硬泡硅油都有羟值，因为加了二甘醇之类的稀释，部分泡沫稳定剂型硅油还含有氨基）配方数乘以各自的羟值，然后相加得数Q，S1 = Q÷56100 ㈡水：水的配方量W S2 = W÷9 ㈢参与消耗-NCO的小分子物：配方量为K，其分子量为M，官能度为N S3 =K× N/M（用了两种以上小分子的需要各自计算再相加） S = S1+S2+S3 基础配方所需粗MDI份量[（S×42）÷0.30 ] ×1.05 (所谓异氰酸指数1.05） 其实以上计算只是一个最基本的消耗量，由于黑白料反应过程复杂，实际-NCO消耗量肯定不止这个数，比如有三聚催化剂的情况，到底额外消耗了多少-NCO，这个没人说得清楚。另外，聚醚里有水分，偏高0.1%就很严重；聚醚羟值也是看人家宣传单的，我见过有聚醚羟值范围跨度90mgKOH/g，那个计算数出来后只能参考，不能认真! [试验设计]之“冰箱、冷柜”类 本组合料体系重要要求及说明 1、流动性要好，密度分布“尽量”均匀。首先要考虑粘度，只有体系粘度小了，初期流动性才会好（主份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以内），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩。 2、泡孔细密，导热系数要低。不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而使泡孔细密）其次聚醚本身单独发泡其泡孔结构要好（例如以山梨醇为起始的635SA比蔗糖为起始的1050泡孔要细密均匀得多，还有含有甘油为起始剂的835比1050细密，即便是所谓的4110牌号的聚醚，含丙二醇起始的比二甘醇的好。聚醚生产的聚合催化剂不同，所生产出的聚醚性状也有差异：氢氧化钾催化的聚醚分子量分布比二甲胺催化的要窄。另外：聚醚生产时的工艺控制-----温控、抽真空、PO--也就是环氧丙烷流量控制、PO原料质量、后处理等等-----也都会直接影响聚醚发泡的泡孔结构）第三，可以考虑加入一些可以改善泡孔细密度的聚酯成份。第四，适当加入低粘度物调整总体粘度（如210聚醚） 3、耐低温抗收缩性要好。这个无须赘言。一是官能度，总体平均要4以上。其次是发泡体成型后空间交联点分布均匀（直观解释是：主聚醚反应活性尽量相差不大，连续的近似的空间结构要稳定得多。） 4、粘结性好。所谓粘结性表面上是指泡沫体与冰箱、冷柜外壳和内胆之间的粘合，其实是指泡体柔韧性，以及抗收缩性，（水份用量、降低总体羟值，添加柔性结构成分，如210、330N 之类都可以改进泡沫对壳体的粘附性） 5、成本较低。目前冰箱、冷柜行业竞争白热化，性能极佳价格昂贵的组合料没人用的起，所以我们必须为成本考虑（比如芳香聚酯价位要比聚醚的低，可以加一些。） 6、安全性。这是对环戊烷体系的特别要求（至少环戊烷不象F11那样想加多少就加多少，不难理解加多环戊烷的更具有安全隐患）
第五章聚氨酯硬泡生产工艺 5.1 硬泡成型工艺 5.1.1 聚氨酯硬泡的基本生产方法 聚氨酯硬泡一般为室温发泡,成型工艺比较简单.按施工机械化程度可分为手工发泡和 机械发泡.根据发泡时的压力,可分为高压发泡和低压发泡. 按成型方式可分为浇注发泡和喷涂发泡.浇注发泡按具体应用领域,制品形状又可分为 块状发泡,模塑发泡,保温壳体浇注等. 根据发泡体系可发为HCFC发泡体系,戊烷发泡体系和水发泡体系等,不同的发泡体系对设备的要求不一样. 按是否连续化生产可分为间歇法和连续法.间歇法适合于小批量生产.连续法适合于大 规模生产,采用流水线生产方法,效率高. 按操作步骤中是否需预聚可分为一步法和预聚法(或半预聚法). 1.手工发泡及机械发泡 在不具备发泡机,模具数量少和泡沫制品的需要量不大时可采用手工浇注的方法成型. 手工发泡劳动生产率低,原料利用率低,有不少原料粘附在容器壁上.成品率也较低. 开发新配方,以及生产之前对原料体系进行例行检测和配方调试,一般需先在实验室进 行小试,即进行手工发泡试验. 在生产中,这种方法只适用于小规模现场临时施工,生产少量不定型产品或制作一些泡 沫塑料样品.手工发泡大致分几步:(1) 确定配方,计算制品的体积,根据密度计算用料量, 根据制品总用料量一般要求过量5%～15%.(2) 清理模具,涂脱模剂,模具预热.(3) 称料,搅拌混合,浇注,熟化,脱模. 手工浇注的混合步骤为:将各种原料精确称量后,将多元醇及助剂预混合,多元醇预混物及多异氰酸酯分别置于不同的容器中,然后将这些原料混合均匀,立即注入模具或需要充 填泡沫塑料的空间中去,经化学反应并发泡后即得到泡沫塑料. 在我国,一些中小型工厂中手工发泡仍占有重要的地位.手工浇注也是机械浇注的基础. 但在批量大,模具多的情况下手工浇注是不合适的. 批量生产,规模化施工,一般采用发泡机机械化操作,效率高. 2.一步法及预聚法 目前,硬质聚氨酯泡沫塑料都是用一步法生产的,也就是各种原料进行混合后发泡成型. 为了生产的方便,目前不少厂家把聚醚多元醇或(及)其它多元醇,催化剂,泡沫稳定剂,发 泡剂等原料预混在一起,称之为"白料",使用时与粗MDI(俗称"黑料")以双组分形式混合发泡,仍属于"一步法",因为在混合发泡之前没有发生化学反应.
热塑性聚氨酯材料概况 1、热塑性聚氨酯的概述 热塑性聚氨酯(Thermoplastic Polyurethane，简称TPU)，又称聚氨基甲酸酯橡胶，简称聚氨酯橡胶，它是一种可以热塑加工、又可以溶解于某些溶剂的特种合成橡胶线性聚合物，而MPU和CPU等热固性聚氨酯，它们的特点分子中的化学交联导致的三维空间网状结构，使其具备极大的刚性，不能塑化成型。但三种聚氨酯的性能—样，强度和模量都比较高，断裂伸长率和弹性也相对比较好；耐低温、耐磨耗、耐老化、耐撕裂、耐油等特性更是极为优异。TPU作为一类高分子合成材料，具有优良的综合性能。 TPU的耐磨、耐油性，对福射以及臭氧和氧等的抵抗能力以及在化学溶剂中的稳定性都非常好，并且这种材料在很大的拉伸强度下才能使之断裂，断裂时材料达到的伸长率也较大，此外，该材料所能承受的最大压力也非常可观，且弹性模量高。近年来随着TPU研究技术的发展，适用于众多领域的TPU制品被成功研发出来，TPU产品已经在大量领域占据着不可撼动的地位，但是TPU也同时具不容忽视的缺点，如抗滑能力低。并且在TPU的加工过程中，在较小的温度变动下，TPU熔体的粘度可以在很大的范围内发生变化，这使得它的加工过程只能在一小段特定的温度范围内进行，并且它的生产成本高，TPU进一步的推广应用就是由于这些因素而被限制了。 近几年，随着两相材料的发展提升到新的高度，国内外众多学者开始将目光转向了TPU与其他物质的共混制备出性能优异的两相复合材料上。将有机粘土等能够与TPU达到良好的相容效果的特殊填料加入其中，可以使其达到某些特殊性能得以提高的目的。 2、热塑性聚氨酯制备的原料 2.1 低聚合度多元醇
硬泡聚氨酯保温板施工 工艺 The manuscript was revised on the evening of 2021
一、材料具体性能说明： 参见表1：BTW热固型绝热保温板外保温系统相关性能指标表2：BTW热固型绝热保温板相关性能指标 表3：BTW热固型绝热保温板（燃烧A级）相关性能指标
二、系统材料产品介绍 1、粘结砂浆（干粉状） 采用国际着名公司National starch & chemical生产的ELTEK可再分散乳胶粉，配以水泥填充料及特殊添加剂由全自动控制干粉砂浆生产成混合而成。 用途： 以粘结方式将BTW保温板安装固定在围护结构墙体上。 性能特点： ●优异的粘结强度。 ●优良的柔性。 ●杰出的耐水性。 ●优异的抗低温性。 ●优异的耐老化性能。 ●流利的施工操作性。 ●环保无毒。 2、抹面砂浆（干粉状） 采用国际着名公司National starch & chemical生产的ELTEK可再分散薄性防水乳胶粉，配以水泥填充料及特殊添加剂由全自动控制干粉砂浆生产成混合而成。用途： 用于系统表面的护面层保护。 性能特点： ●优异的粘结强度。 ●良好的柔韧性。 ●良好的抗冲击性能。
●极低的吸水率。 ●优异的抗裂性。 ●高抗冻融性。 ●优异的耐高温性。 ●流利抹面操作性能。 ●环保无毒。 3、耐碱网格布 由耐碱玻璃纤维网格布涂覆抗碱高分子化合物而制成。 用途： 置于系统保护层聚合物改性抹在胶浆中，用于增加保护层的抗拉、抗冲击能力。 性能特点： ●优异的耐碱性。 ●高断裂强度。 ●网结粘结强度。
三、硬泡聚氨酯保温板施工工艺 第一：施工条件应符合： 1) 施工前，外墙上的门窗口、消防梯、落水管、各种进户管线和墙上各 种预埋件已安装完毕。 2) 施工时及施工后24h内，现场环境温度和基墙表面温度均不应低于 5℃，风力不大于5级，施工时也应有防风措施。施工时施工面应避 免阳光直射。 3) 雨天施工时应采取有效措施，防止雨水冲刷墙面。 第二：基墙条件应符合： 1) 基墙表面应清洁，保证面上无污染物及妨碍粘贴和影响粘结强度的材 料。 2) 基墙表面应平整，最大偏差应小于4mm，不符合平整度要求的墙面， 土建单位应先进行找平处理。找平层与基墙表面应粘结牢固，不可有空鼓和脱层现象。 3) 基墙表面应基本干燥。 第三：施工工艺流程：
聚氨酯发泡工艺
聚氨酯发泡工艺 一、硬泡组合料黑白料比例 1、主料 聚醚、聚酯、硅油（普通硬泡硅油都有羟值，据说是因为加了二甘醇之类的）配方数乘以各自的羟值，然后相加得数Q S1 = Q÷56100 2、水 水的配方量w S2 = W÷9 3、参与消耗-NCO的小分子物 配方量为K，其分子量为M，官能度为N S3 = (K × N)/M （用了两种以上小分子的需要各自计算再相加） S = S1+S2+S3 基础配方所需粗MDI份量[（S×42）÷0.30 ] ×1.05 (所谓异氰酸指数1.0） 二、试验设计 1、流动性要好，密度分布“尽量”匀 首先要考虑粘度，只有体系粘度小了，初期流动性才会好（组份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以内），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩。 2、泡孔细密，导热系数要低 不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而使泡孔细密）。其次聚醚本身单独发泡其泡孔结构要好（例如以山梨醇为起始的635SA比蔗糖为起始的1050泡孔要细密均匀得多，还有含有甘油为起始
9、主聚醚聚酯的选取方向 （1）相溶性：指“聚醚、聚酯/硅油/水/催化剂/物理发泡剂”所组成的体系要互溶性好，均相稳定-----至少存放一段时间不能分层。 （2）官能度构成及骨架类型：原则上说官能度越高，所发泡体的物理性能数值（尺寸稳定、抗压强度等）就越“理想”，但往往官能度高的聚醚粘度偏大（多挂PO也能降低粘度，价格又下不来），所以，平均一下，4个官能度马马虎虎可以对付了；另外，如果聚醚体系中有芳香结构（苯环）引入，无疑也会提升泡体的物理性能。 （3）反应活性：含有伯羟基结构的聚醚（和诸如三乙醇胺之类的小分子交联剂)活性高，却多多少少会影响发泡反应的中后期流动性。所以，其加入量一定要控制在某环围内。 （4）羟值搭配。根据水用量、黑白料比例预设，可以大体反算出主份平均羟值范围，一般为380-410mgKOH/g （5）经济性:不仅是指聚醚、聚酯采购价格低，还应综合其他方面考虑黑白料比例，毕竟现在黑料价格高企。 (6）市售采购之方便性:好不容易调整出一个配方，结果原料市面上只是你有用别人不会问津，除非财大气粗每月用量惊人，否则配料供货能不能保障就只得看“交情”浅薄。 10、匀泡剂（硅油）的选择 (1) 与组合料其它成份的配伍性:这个不难理解，否则，生产硅油的厂家就不会编出那么多型号了------什么F11型、141B型、环戊烷型、全水型、聚酯型、蔗糖聚醚型等等。硅油型号选配得当，可以明显控制导热系数低限化。 (2) 与黑料的配伍性、核化能力:这个关注的人不多。其实多数情况下“泡孔不好”就是硅油对“黑白料整个体系的乳化能力不够”所致。 (3) 流动性:能使发泡体系泡孔细密的硅油可以明显提升发泡流动性，同时另外一个佐证是：发泡速度略有加快。 (4) 稳定性及用量:有些硅油遇见水、碱性催化剂、含氯发泡剂或含氯阻燃剂时会逐渐变质；有些则必须加大用量（用量2.5%以上）才会显示它是硅油。
聚氨基甲酸酯 百科名片 聚氨基甲酸酯 聚氨酯全称为聚氨基甲酸酯,是主链上含有重复氨基甲酸酯基团的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。 目录 聚氨基甲酸酯 聚氨酯涂层剂 行业发展 施工工艺 用作鲨鱼皮泳衣 相关新闻 展开 编辑本段聚氨基甲酸酯 基本信息 中文名：聚氨基甲酸酯；聚氨酯 聚氨基甲酸酯 拼音：jù ān jī jiǎ suān zhǐ 前言聚氨酯全称为聚氨基甲酸酯,是主链上含有重复氨基甲酸酯基团(ＮＨＣＯＯ)的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基
化合物加聚而成。聚氨酯大分子中除了氨基甲酸酯外,还可含有醚、酯、脲、缩二脲,脲基甲酸酯等基团。聚氨酯的结构 英文名：polyurethane 研发历史 聚氨酯(简称TPU)是由多异氰酸酯和聚醚多元醇或聚酯多元醇或/及小分子多元醇、多元胺或水等扩链剂或交联剂等原料制成的聚合物。通过改变原料种类及组成，可以大幅度地改变产品形态及其性能，得到从柔软到坚硬的最终产品。聚氨酯制品形态有软质、半硬质及硬质泡沫塑料、弹性体、油漆涂料、胶粘剂、密封胶、合成革涂层树脂、弹性纤维等，广泛应用于汽车制造、冰箱制造、交通运输、土木建筑、鞋类、合成革、织物、机电、石油化工、矿山机械、航空、医疗、农业等许多领域。 1937年德国Otto Bayer教授首先发现多异氰酸酯与多元醇化合物进行加聚反应可制得聚氨酯，并以此为基础进入工业化应用，英美等国1945～1947年从德国获得聚氨酯树脂的制造技术于1950年相继开始工业化。日本1955年从德国Bayer公司及美国DuPont公司引进聚氨酯工业化生产技术。20世纪50年代末我国聚氨酯工业开始起步，近lO多年发展较快。 制备来源 由二元或多元异氰酸酯与二元或多元羟基化合物作用而成的高分 聚氨基甲酸酯 子化合物。 聚氨基甲酸酯，是分子结构中含有—NHCOO—单元的高分子化合物，该单元由异氰酸基和羟基反应而成，反应式如下： —N=C=O + HOˉ → —NH-COOˉ 聚氨酯的发现：20世纪30年代，德国Otto Bayer 首先合成了TPU。在1950年前后，TPU作为纺织整理剂在欧洲出现，但大多为溶剂型产品用于干式涂层整理。20世纪60年代，由于人们环保意识的增强和政府环保法规的出台，水系TPU涂层应运而生。70年代以后，水系PU涂层迅速发展，PU涂层织物已广泛应用。80年代以来，TPU的研究和应用技术出现了突破性进展。与国外相比，国内关于PU纺织品整理剂的研究较晚。 主要用途
廊坊伟坤保温材料有限公司硬泡聚氨酯复合板涂料饰面墙体保温 施 工 方 案 编制： 审核： 批准： 目录 一、编制依据 (1) 二、工程概况 (1)
三、施工部署 (1) 四、需发包方配合的工作 (2) 五、外保温施工条件 (4) 六、工程材料性能指标 (4) 七、材料配制 (6) 八、施工工艺 (7) 九、工程质量控制 (11) 十、质量验收 (12) 十一、安全文明施工 (12) 十二、现场材料管理 (13) 一、编制依据： 1、《建筑设计防火规范》GB50016-2006 2、《高层民用建筑设计防火规范》GB50045-2005） 3、《建筑材料及制品燃烧性能分级》GB8624-2006
4、苏J／T16硬泡聚氨酯复合板外墙外保温系统 5、《外墙外保温工程技术规程》（JGJ 144-2004） 6、《硬泡聚氨酯保温防水工程技术规范》GB50404-2007 6、《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003 7、《建筑节能保温工程施工质量验收规范》GB50404-2007 二、工程概况: 工程概况：本工程是高度＜50m框架结构墙体基层用水泥砂浆找平，采用35mm聚氨酯保温板板作保温层，饰面采用弹性高档外墙金属油面漆。 三、施工部署 项目组织机构 四、施工前准备工作： 1、提供施工要求及技术交底文件。 2、建筑外墙做保温层前，墙体基层用水泥砂浆找平，应保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥，以确保外保温的质量。 3、外墙外保温施工过程中如有施工要求的变化应以最短的时间内出据书面洽商，以使双方及时更改减少损失。 4、由于发包方及天气异常及人工不可抗拒的因素造成工期拖延应及时给予书面确认并相应调整施工计划。 5、及时解决施工用水、电、脚手架或吊篮、库房、工人宿舍等必要条件，协助解决工人用餐问题。 6、对已施工完成的部分及时分层验收。 7、协调各工种间的工序搭接,严防交差污染以保证外墙面的整体形象。 五、外保温施工条件： 1、基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203-2002）的要求。完成雨水管卡、设备洞口管道的安装，安装时要考虑
