XX煤矿地面泄水钻孔施工技术要求
一、钻孔冲洗液观测
钻孔冲洗液漏失量观测方法（简称钻孔冲洗液法）是通过直接测定工作面采空区上方地面钻孔钻进过程中的钻孔冲洗液漏失量、钻孔水位、钻进速度、卡钻、掉钻、钻孔吸风、岩芯破碎及地质描述等资料来综合判定垮落带和导水裂隙带高度及其破坏特征的一种方法，也是最传统、最可靠的一种方法。
为煤层顶板“两带”发育高度探查与研究提供基础资料，应严格按照《导水裂隙带高度的钻孔冲洗液漏失量观测方法》（MT/T 865-2000）要求进行钻液漏失量观测。
在设计的X22304-1~X22304-4钻孔施工及透孔过程中，均进行钻液漏失量观测。
1）观测项目及仪器
主要观测项目及仪器等见表3-1。
表3-1观测项目及仪器
2）观测系统
钻液漏失量观测系统见图3-1，要求水源箱、循环槽、沉淀池不得漏水，水源箱和沉淀池容积不小于1m×1m×1m的正方体，水源箱内安设浮标式水位测尺。
1 钻孔；
2 循环槽；
3 沉淀池；
4 浮标式水位测尺；5水源箱。
图3-1 冲洗液漏失量观测系统示意图
3）观测技术要求
具体观测技术要求见中华人民共和国煤炭行业标准《导水裂隙带高度的钻孔冲洗液漏失量观测方法》（MT/T 865-2000），重点要求如下：
①漏失量观测：开钻后，当冲洗液形成循环时，测定一次水源箱的水位，并记录开钻时间、钻孔深度，每钻进0.5m测定和记录一次。当漏失量变大时，可缩短为0.3m测定和记录一次。完成一个回次以后，再测定和记录一次。并用钢尺测出该回次的实际进尺量，测定结果记入表中。
②水位观测：在观测段钻进时，每次起钻后下钻前均测定钻孔水位。当停钻时间较长时，应每隔5—10min观测一次水位，直到重新钻进为止（若含水层裂隙发育，水位恢复快，需连续观测，连续观测三小时水位不动，则可停止观测）。观测数据填入表中。
③冲洗液循环中断的观测：当冲洗液循环中断时，及时记录孔深和时间，并填入表中，当冲洗液恢复循环时，同样记录孔深和时间。
④观测段钻进时，要求采用清水或者无固相泥浆钻进，每个回次的进尺不超过4m，在裂缝带不超过2m。
⑤钻进过程中遇到涌（漏）水，认真记录、描述涌（漏）水深度、层位、岩石裂隙发育程度，涌（漏）水时需及时通知水文人员。
二、孔内窥视
钻孔窥视是把一自带光源的防水摄像探头放入钻孔中，在地面的彩色监视器上可直接观测地下钻孔的地质构造，根据图像的形态、颜色及光亮等信息，可用于识别岩性、裂隙、空调、软弱夹层等情况，并可保存影视图像资料。通过彩色钻孔电视观测，可以更进一步了解采动裂隙的发育特征，提高导水裂缝带的探测精度，并可以直接观察覆岩的隔水、透水等情况。
1）设计工程量
在22304工作面地面直通式泄水孔X22304-1~X22304-4等4个钻孔施工及透孔期间，进行多次孔内电视窥视工作。应确保采后至少2次窥视至安定组顶界面以下50~100m地层。
2）方法简介
该方法主要采用钻孔窥视系统进行，将探头放入孔内直接对孔内影像进行分析查看。可观测地层岩性、岩石结构、活动性断层、钻孔内裂隙产状及发育情况等，根据图像的形态、颜色和光亮度等信息，直接观测钻孔内地质构造，识别岩性、裂隙、空洞软弱夹层等情况。在探查时可将探头置于钻孔中上下移动进行探查，可定深拍照，也可进行录像。系统探查方便灵活，具备多个优点。该方法配合其它方法工作使用，可大大提高准确度和精度，可对覆岩破坏规律作更深入的了解。
3）技术要求
钻孔窥视探测法应按以下要求进行：
（1）窥视时机
地面泄水钻孔施工完成后，应及时进行孔内电视窥视。
工作面回采期间，为达到预疏放离层水的目的需要多次透孔。在钻孔透孔后或者孔内水位出现异常变化时，及时安排钻孔窥视仪进行探查。
工作面推采过钻孔位置后，对各钻孔进行扫孔至煤层顶板或至大漏无法施工时，进行钻孔窥视。
（2）孔内浆液
钻孔窥视方法要求钻孔内无水或清水时进行。若采用泥浆钻进，需进行洗井，用清水将孔内泥浆等替换后再进行窥视。
（3）资料整理
对钻孔彩色电视窥视数据，做好数据保存整理工作，标注好观测时间及深度。除保存视频资料外，要求在钻孔窥视过程中，每隔2m抓拍照片留存，作为成果资料提交。
三、取芯
设计X22304-1、X22304-2、X22304-3和X22304-4钻孔均为取芯取芯。
要求完整岩层采取率不低于75%；破碎带不低于60%。取芯时应保证岩芯完整，岩芯要洗净，按顺序排列整齐、按顺序排好，严防颠倒，妥善保管，夹好岩芯回次票，编号，照相、装箱，并妥善保管。仔细描述岩性、结构和构造等，应设法保持岩芯水分，严防失水或风化。考虑到部分地层取芯困难，取芯率不足时增加岩屑录井。
对岩芯必须进行详细描述，内容包括：岩石名称、粒度、分选性、颜色、矿物成分、岩石结构、胶结物成分及胶结程度(胶结良好的、中等的、差的、未胶结的)，相对硬度（包括特硬、很硬、硬、中等、软、很软），裂隙发育、岩芯破碎情况等，并计算岩芯采取率。
四、冲洗液
含水层段须采用清水钻进，即钻孔二开后全用清水钻进。当地层破碎不能用清水钻进时，应在主要含水层或试验段（观测段）用稀泥浆液钻进，并做好洗井工作。
五、钻具丈量
依据煤田地质勘探规范，孔深每百米、下套管、变径处、见煤处、遇严重涌（漏）水等水文地质现象、终孔等均需丈量钻具，并合理平差。特别要做好各主要标志层、煤层的丈量钻具工作。
六、测井
全孔测井，测井参数包括视电阻率、自然电位、自然伽马、井径、井斜，要求解释出地层岩性、井径、井斜、裂隙发育程度。
七、水文长观
在钻孔施工结束后，应安装水位遥测装置或者人工进行钻孔水位长期观测。正常情况时水位观测频率可按1次/2h，在水位出现异常变化时应进行加密观测，
观测频率可提高至每小时或者每半小时一次。
八、相关测量
要求在采前、采后对钻孔孔口高程，在钻孔采前采后窥视中，记录洛河底板、宜君组底板等主要地层界面埋深数据。
技术交底书 交底单位：第1 页共5 页 编制者：审核者：
（接上页）泥浆性能指标（表一） 2、施工放样与桩孔定位 场地平整后，根据设计图纸的桩位设计坐标由项目部测量班进行施工放样，准确定出桩孔中心位置，并在桩孔四周加设两组以上的护桩，以便钻孔过程中核对桩位和恢复桩孔中心。施工放样结束后，报请监理工程师检验。经检验合格后，进行下道工序。施工放样后定设木桩施工队必须严加保护，防止木桩丢失或移位。 测量工作实行“三放四检”，即施工队放样、项目部放样、监理组放样，埋设护筒检查、钻孔前检查、固定钢筋笼检查和灌注后检查。 3、埋设护筒 护筒采用6mm的钢板卷制加工，护筒内径较桩径大30 cm。 根据施工放线定出的桩孔位置进行护筒埋设。护筒埋设采用挖埋法。 开挖前用十字交叉法将桩中心引至开挖区外，作四个标记点，并做好保护（直到成孔后）。在桩位处挖出比护筒外径大80—100cm的圆坑。坑底应平整。通过定位的控制桩把钻孔的中心位置标于坑底，再把护筒吊放进坑内，找出护筒的圆心位置，用十字线定在护筒顶部或底部，然后移动护筒，使护筒中心与钻孔中心重合。同时用水平尺或垂球检查，使护筒竖直。此后即在护筒周围对称、均匀地回填最佳含水量的粘土。回填要分层夯实，达到最佳密实度。夯填时要防止护筒偏斜。护筒埋置深度为2m ，并高出地面30cm。
护筒顶端应高出地下水1.5m以上。护筒中心线与桩中心重合，平面允许误差50mm，竖直倾斜1%。 4、钻机就位 拼装好的钻机拖拉就位后，将钻头对准钻孔桩位，并与钻架上的起吊滑轮在同一铅垂线上中心成一直线，其偏差小于2cm。钻机定位后，底座做到平整、稳固，确保在钻进中不发生倾斜和位移。 5、钻孔施工 钻机开钻前，就检查各种机具、设备是否状态良好，泥浆制备是否充足以及水电管路的畅通情况，确保正常。 开始钻进时，控制进尺、速度，开孔时，采用低锤密击，同时按规定加粘土块、小片石反复冲击造壁，使孔内泥浆面保持稳定，待钻头至护筒下1m 后，再以正常速度钻进。 在钻孔过程中根据提供的地质资料对不同土层选择适当泥浆比重等作参考。钻进中应经常注意土层变化，在土层变化处均应捞取渣样，以判断土层，并做好记录，与设计地层作核对。钻进过程中经常用检查钻机垂直度和钻头中心位置，如有倾斜或位移，及时纠正。同时钻机每进尺2m或在土层变化处在泥浆槽中捞取钻渣样品，查明土类并记录，以便与设计资料核对。施工队钻孔过程中必须安排一名专职技术员负责填写钻孔施工记录，必须认真贯彻执行岗位责任制，随时准确填写钻孔施工记录，交接班时详细交代本班钻进情况及下一班需要注意的事项。钻孔过程中要保持孔内1.5m～2m的水头高度，并要防止扳手等金属工具或其他弃物掉入孔内，损坏钻机钻头。钻进作业必须保持连续性，升降钻头要平稳。 钻进过程中定时检查泥浆指标，泥浆如有损耗、漏失，及时补充，遇土
人民路五期安置房场二期工程场地 钻探技术要求 1.、终孔标志 取样孔及标准贯入实验钻孔均进入碎块状强风化碳质泥岩5.0～8.0m，一般性钻孔进入碎块状强风化碳质泥岩3.0～5.0m。 2、勘察方法 2.1钻探：所有钻孔（包括技术性控制孔、一般性钻孔）均进行全孔段取芯，所有岩芯均应按回次顺序排放，并加贴岩芯牌。钻探班报表应及时跟踪记录，严禁事后追记，对钻探过程中出现异常应及时与现场负责人进行汇报。 开孔冲击钻进，待测得初见水位后，回转钻进，套管及泥浆护壁，全孔取芯，岩芯采取率：填土为80%以上，粘性土为85～100%，砂土为60～80%，强风化岩大于60%。 2.1钻孔孔径的要求应满足供室内试验的要求，钻孔孔径应为91-110mm；对软质岩或风化岩钻孔孔径91mm。 2.3遇土层变层，立即停钻，丈量机上余尺，计算土层深度。地层的分层高程误差控制在0.05m～0.1m之内。 2.4取样时保证孔底残留的浮土厚度不大于取土器废土段的长度（10cm），击入深度不允许大于取土器的有效长度 在做标贯前应清理孔底沉渣，保证孔底干净。准确记录标贯试验位置及锤击数。 2.5所有钻孔开孔冲击钻进，测初见地下水位，在终孔24小时后，
测稳定地下水位。所取水样应注明取样地点、日期、取样深度。 若发现不符合规范、规程的取样或标贯试验，现场地质员有权利废孔。 3、现场测试 3.1、标贯：在标准贯入实验钻孔中测试，每2.0m一个，必需严格执行（需进行杆长修正）。 3.2、动力触探：选5～6个有代表性的钻孔进行动力触探（素填土和卵石层中）。 4.、现场取样 4.1、水样：计划总共采取3组水样，水样采取前钻孔应适当洗孔。 4.2、土样：在取样孔中采取，间距2m 一个，每层土样不能小于10组。 5、现场管理 5.1、施工人员必须规范作业，文明施工。 5.2、野外施工结束后，应将施工场地整理干净交付甲方。交底人：接收人：
山西介休大佛寺小尾沟煤业有限公司治理CO钻孔施工方案及安全技术措施 二○一三年三月十一日
目录 一、CO治理概况： (1) 二、CO治理钻孔施工方案的确定 (1) 一、成立方案实施领导机构: (1) 二、钻机选型及钻孔参数 (2) 三、钻探前的准备工作 (3) 四、钻探设备的安装、拆卸与搬运 (3) 五、钻进 (4) 六、钻探的注意事项及技术要求 (7) 七、安全技术措施 (8) 八、钻孔时有害气体涌出的防治措施 (9) 九、避灾路线 (10)
治理CO钻孔施工方案及安全技术措施 一、CO治理概况 2012年12月27日在090101工作面上隅角发现有CO异常涌出，浓度为630ppm，回风顺槽浓度为260ppm，上隅角向工作面内逐步降低，至工作面5m内降为0ppm。其后，安排专人对涌出点进行观测，上隅角浓度基本恒定在630ppm左右，温度最大值为17℃。经过前期治理，CO治理虽然达到进一步的控制，但达不到《煤矿安全规程》有关规定的要求。 二、CO治理钻孔施工方案的确定 为了及时有效的治理CO，2013年3月7日，经集团总经理、专家、集团公司有关领导、矿委会成员根据治理情况和现场反应情况认真研究分析；自燃点在采空区切眼1/6-1/8的位置，已不在底板处，有可能发火点高度已提高。因此决定：在110101运输顺槽现注氮点向煤柱侧掘进至13m 处，平行于110101运输顺槽施工措施巷59m，通过措施巷施工钻场，向原090101切眼与原110101切眼之间进行打钻，施工钻孔数量4个，进行注氮、注浆。达到消除采空区切眼1/6-1/8的位置发火隐患。 一、成立方案实施领导小组: 组长：郭保福 副组长：闫立强、张再军、刘银喜 成员：杨树栋、贺新、孙志远、梁伟、李有生 李海明、史启俊、温海龙、白太同 4领导组长：负责打钻期间的全面工作。 1、技术组：技术副经理闫立强负责钻场、钻孔技术设计，编制可行的
*******钻孔 施工安全技术措施 一、工程及地质情况： 为了保证下一步11011胶带顺槽安全掘进，需对11011胶带顺槽底板巷释放钻孔，为防止在施工钻孔过程中发生事故，特编制本措施，会审后各单位认真贯彻执行。 二、施工单位：抽放队 三、钻孔施工安全措施： 1、必须按钻孔设计要求施工，严格掌握钻孔角度和开孔位置。 2、打钻时，打钻人员必须衣扣整齐，所有入井人员不得穿化纤衣服，工作时两金属物不准互相撞击，灯带系好，开钻后人与钻机保持一定距离，以保人身安全，钻机、水泵安设必须牢固防止翻倒及下滑伤人。在人工取下钻杆及加钻杆时，钻机的控制开关必须打到停止位置，不得违章作业。 3、在操作钻进过程中严格控制加压量，保证不因压力过大导致钻孔偏斜。 4、在打钻过程中出现动力现象（如顶钻、夹钻、喷孔等），必须停止打钻。 5、打钻过程中必须随时对孔口的瓦斯浓度进行检查，以钻孔为圆心，半径0.4m，距岩壁0.6m以外，瓦斯浓度不得超过0.8%，距岩壁0.2~0.6m以内，瓦斯浓度不得超过2%（距岩壁0.2m以内不做限制），否则必须停止打钻，撤出人员。 6、打钻地点设专职瓦检员，负责打钻地点的瓦斯检查，必须在打钻地点悬挂便携式瓦斯、一氧化碳、硫化氢报警仪，在每班检查瓦斯的同时，必须随时检查一氧化碳、硫化氢、二氧化硫等有毒有害气体。加强打钻施工地点的气体监测、检查。打钻地点专职瓦检员负责检查瓦斯情况，回风流中瓦斯浓度达到0.8％时立即停止作业，撤出人员并汇报调度室。
7、打钻地点20m范围内严禁存放油类、炸药、雷管等易燃易爆物品。 8、打钻地点压风自救装置无风、风量不足、消防设施、灭火器材及安全设施不到位时，严禁开钻。 9、所有入井设备防爆率必须达到100％。 10、打钻前要检查工作面围岩及顶板支护情况，要做到审帮问顶，按实际情况，钻机附近及时支护临时支柱，发现有活渣及时进行加固和清理，防止伤人。钻机要摆放平稳，打牢压紧。各类电气设备、管线、钻杆、工具要放在巷道的同一侧，并摆放、吊挂整齐。钻机及附近必须留有不小于0.5m宽的人行避灾通道。 11、每次打钻前后都派一名专职电工负责钻机的维护工作，同时保证打钻地点的所有电气设备、电缆完好，所有电气设备必须防爆。 12、打钻地点设监测探头，并按规定悬挂和调校，当瓦斯超限时能立即断电。打钻地点上齐风电闭锁及瓦斯电闭锁保护。 13、每班打钻人员由当班组长填好打钻记录，并认真填写，做到详细准确。 14、施工地点所有人员必须听从瓦检员指挥，瓦检员不在现场未经检查瓦斯不得作业，发现问题及时处理。 15、入井人员必须佩戴隔离式自救器且矿灯完好防爆，防爆率达100％。 16、油泵电机必须达到防爆要求。 17、打钻过程中要注意观察钻孔的返风情况，人员避开钻孔方向，防止喷孔伤人。 18、钻机操作时要严格控制最大钻进量和旋转压力，匀速加压，稳压钻进，避免突然加压或压力忽大忽小，匀速加压，稳压钻进，避免突然加压或压力忽大忽小，严禁为赶进度而强行加压钻进。 19、现场人员（包括瓦检员在内）必须熟知突出预兆，如瓦斯忽大忽小、顶板压力大、有煤炮声、严重喷孔、顶钻夹钻等，发现预兆及时断电撤人并及时汇报调度。
附件2： 钻孔灌注桩施工技术要求 一、施工平台 1、采用筑岛法施工，填料宜选用透水性好、易于压实的砂性土或碎石土，筑岛面积根据钻孔方法、选择的机具等确定，填筑高度应高于最高水位0.5～1.0m。 2、采用钢管桩等其它形式的施工平台，平台必须牢固稳定，能承受工作时所有静、动荷载，平台施工前需提供平台设计图纸及计算说明书，必要时组织专家论证，经总监办审核批复后方可施工，平台施工要按施工技术规的有关规定执行。 3、旱地施工平台应进行清理和整平，面积满足使用要求，地面为软土时应进行适当处理，确保施工机械运输作业安全。 4、需要进行软基处理或路基填筑施工的桥台，必须待软基处理或路基填筑完成后才能进行桩基施工。 二、护筒 1、护筒应采用厚度不小于3mm的钢板制作，径宜比桩径大20～40mm，护筒中心线应与桩中心线重合，平面位置偏差控制在5cm以，竖直度不大于1%。 2、采用挖坑埋设法安置护筒时，护筒低部和四周所填粘质土必须分层夯实。 3、护筒宜高出地面0.3m或水面1.0～2.0m，埋置深度宜为2～4m，特殊情况应适当加大埋深防止漏浆，以保证钻孔和砼灌注的顺利进行。 4、对于钢管桩或其它形式架设的水中平台，护筒应沉入局部冲刷面以下不小于1.0～1.5m，并采取措施固定牢固。
5、护筒连接处要求筒无突出物，应耐拉、压，不漏水。 三、泥浆 1、泥浆应选用优质粘土或膨润土配制，泥浆指标根据钻孔方法和地层情况，参照《公路桥涵施工技术规》第6.2.2条选定。 2、摩擦桩宜采用回旋钻机施工，并采用优良泥浆（如膨润土泥浆），泥浆比重不应大于1.13，减小孔壁泥皮厚度，保证桩基承载力的发挥。 3、储浆池和沉淀池应分别设置，储浆池的大小应满足钻孔和清孔过程中保持孔水头高度要求。钻渣和废弃泥浆应集中存放，妥善处理，避免污染环境。 四、钻孔 1、桩基施工前，应全面复查各墩、各桩基坐标及其各控制点高程，并复查净空要求，同时要求对工程地质勘查资料要进行详细的阅读和理解，掌握本工程围各种地层岩性的原岩特征、风化特征及物理力学性质，包括岩石名称、颜色、结构、主要矿物成分及岩石抗压强度等。 2、软土地段的钻孔，首先应进行地基加固，保证钻孔设备的稳定和钻孔孔位准确，再行钻孔。 3、钻机安装后应进行固定，保证底座和顶端应平稳，在钻进过程中不应产生位移和沉陷。 4、开钻前应对钻孔平面位置进行复测，冲击钻的钢丝绳、钻头中心及桩位中心要保持在同一垂直线上；回旋钻机的转盘要水平，立轴要垂直。护筒埋设前应设置交角不小于60°的桩位护桩，以便在钻进过程中随时检测桩中心位置。 5、采用冲击钻成孔过程中，应根据钻机的性能和对应地层岩性选择合
钻孔地质编录细则
《新疆哈密市突出山铁矿普查》项目组 二○○五年八月
钻孔地质编录细则 一、目的、布设原则 钻孔施工目的是为查明地表矿（化）体的产状、形态、厚度、矿石组合及品位等地质特征向深部变化情况，进一步了解控矿地质条件及成矿远景，并为储量计算提供依据。其部署本着由已知到未知，由浅部向深部，对地表出露较好、具有一定规模，且对应有明显激电异常的矿（化）体首先部署此项工作。 本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写。 二、开孔前的准备工作 1．编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。 2．钻孔开钻前，技术负责及编录技术员要提前10—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位。布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。孔位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。编录技术员应及时向机台下达《钻孔定位通知书》。格式见表2。 3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场
进行安装验收。验收项目主要有：钻孔位置是否移动、检查和校正钻孔水平程度（罗盘测量）、钻孔立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。验收合格后，签发《钻孔安装验收书》。 4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。岩心的清洗整理至编号等一整套工作应由钻机各班记录员承担。 ZK××地质设计书 表1 设计孔深钻孔类别 设计方位角施工机号 设计倾角钻机类型 钻孔定位、安装通知书 表2 No 批准（技术负责、分队长签名）
编号：SM-ZD-42071 瓦斯抽放钻孔施工安全技 术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
瓦斯抽放钻孔施工安全技术措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 为降低回采工作面瓦斯浓度，保证回采安全，经安全办公会研究，在切眼对回采工作面进行顺层预抽M11煤层瓦斯。为此，特编制本安全技术措施，供施工中严格遵照执行。 一、施工方法、钻孔设计及参数 1、钻孔钻探设备采用ZDY750型钻机，钻杆直径为50 mm，钻头直径为75mm施工，钻机中心为距巷道右帮0.2m，机高1.0m。 2、施工钻孔时，要准确记录见煤点及过煤点，为进一步探明煤层赋存情况。 3、施工地点必须事先挖好沉淀池，接好水管、风管，整好地坪，并由生产技术部挂好线。 4、施工地质钻孔时要落实好瓦斯防喷孔措施（钻机上必须安装防喷四通装置及下好套管0.3至0.8m或者用挡板挡住）。

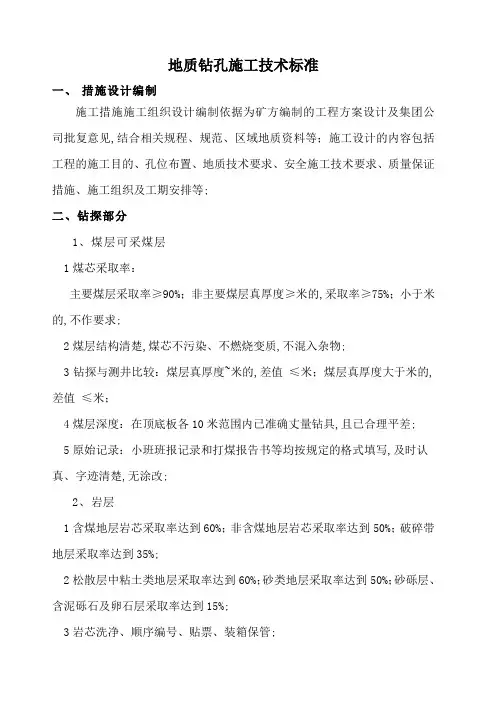

地质钻孔施工技术标准 一、措施(设计)编制 施工措施(施工组织设计)编制依据为矿方编制的工程方案设计及集团公司批复意见,结合相关规程、规范、区域地质资料等；施工设计的内容包括工程的施工目的、孔位布置、地质技术要求、安全施工技术要求、质量保证措施、施工组织及工期安排等。 二、钻探部分 1、煤层(可采煤层) (1)煤芯采取率： 主要煤层采取率》90%;非主要煤层真厚度》0.7米的，采取率》75%; 小于0.7米的，不作要求。 (2)煤层结构清楚，煤芯不污染、不燃烧变质，不混入杂物。 (3)钻探与测井比较：煤层真厚度0.7~3.5米的，差值＜0.3米；煤层真 厚度大于3.5米的，差值＜0.4米； (4)煤层深度：在顶底板各10米范围内已准确丈量钻具，且已合理平差。 (5)原始记录：小班班报记录和打煤报告书等均按规定的格式填写，及时认真、字迹清楚，无涂改。 2、岩层 (1)含煤地层岩芯采取率达到60%;非含煤地层岩芯采取率达到50%; 破碎带地层采取率达到35%。 (2)松散层中粘土类地层采取率达到60%;砂类地层采取率达到50%; 砂砾层、含泥砾石及卵石层采取率达到15%。 (3)岩芯洗净、顺序编号、贴票、装箱保管
