时序电路的分类
1. 时序电路概述
时序电路是一种电子电路，用于处理和控制电信号的时序关系。它能够根据输入信号的时序变化来产生相应的输出信号，实现各种逻辑功能。时序电路广泛应用于数字系统、通信系统、计算机等领域。根据其功能和结构不同，时序电路可分为以下几类。
2. 同步时序电路
同步时序电路是最常见的一类时序电路，它使用时钟信号来同步各个部件的操作。时钟信号在同步电路中起到了关键的作用，它提供了一个统一的时间基准，使得各个部件在同一个时刻进行操作。同步时序电路具有以下特点：
•时序逻辑与时钟信号同步，具有确定的时序关系。
•各个部件的操作在时钟的上升沿或下降沿发生。
•时钟信号的频率决定了电路的工作速度。
同步时序电路常用的设计方法有有限状态机、寄存器传输级电路等。它们在数字系统中起到了重要的作用，能够实现复杂的逻辑功能。
2.1 有限状态机
有限状态机是一种常见的同步时序电路，它具有多个状态和状态转移条件。有限状态机可以通过组合逻辑电路和时钟信号来实现状态的切换和逻辑的计算。它常用于数字系统中的控制部分，能够根据输入信号的变化和当前状态来确定下一个状态和输出信号。
有限状态机的设计步骤如下：
1.确定状态的个数和状态转移条件。
2.绘制状态转移图，表示状态之间的转移关系。
3.根据状态转移图，设计组合逻辑电路，实现状态的切换和逻辑计算。
4.添加时钟信号，使状态转移和逻辑计算与时钟同步。
2.2 寄存器传输级电路
寄存器传输级电路是另一种常见的同步时序电路，它使用寄存器来存储数据，并通过时钟信号来控制数据的传输。寄存器传输级电路常用于数字系统中的数据通路部分，能够实现数据的存储、传输和处理。
寄存器传输级电路的设计步骤如下：
1.确定数据的位宽和寄存器的个数。
2.绘制寄存器传输级电路的逻辑图，表示数据的传输和处理关系。
3.根据逻辑图，设计组合逻辑电路和时钟信号的控制电路。
4.添加时钟信号，使数据的传输和处理与时钟同步。
3. 异步时序电路
异步时序电路是另一类常见的时序电路，它不使用时钟信号来同步各个部件的操作。异步时序电路根据输入信号的变化，通过逻辑门和触发器等元件来实现状态的切换和逻辑的计算。异步时序电路具有以下特点：
•时序逻辑与输入信号的变化同步，没有统一的时钟信号。
•各个部件的操作在输入信号满足特定条件时发生。
•时序关系由输入信号的变化决定。
异步时序电路常用的设计方法有逻辑门电路、触发器电路等。它们在通信系统和计算机中常用于接口电路和控制电路的设计。
3.1 逻辑门电路
逻辑门电路是一种常见的异步时序电路，它使用逻辑门来实现逻辑运算和状态的切换。逻辑门电路可以根据输入信号的变化，通过逻辑门的组合和级联来实现复杂的逻辑功能。
逻辑门电路的设计步骤如下：
1.确定逻辑运算的类型和输入信号的个数。
2.根据逻辑运算的真值表，设计逻辑门的组合和级联。
3.根据输入信号的变化和逻辑门的输出，确定状态的切换和逻辑的计算。
3.2 触发器电路
触发器电路是另一种常见的异步时序电路，它使用触发器来存储和传输数据。触发器电路可以根据输入信号的变化，通过触发器的状态和输出来实现状态的切换和数据的传输。
触发器电路的设计步骤如下：
1.确定触发器的类型和输入信号的个数。
2.根据触发器的真值表，设计触发器的状态和输出。
3.根据输入信号的变化和触发器的状态，确定状态的切换和数据的传输。
4. 混合时序电路
混合时序电路是同时包含同步和异步时序电路的一类特殊电路。它可以根据实际需求，灵活地组合同步和异步时序电路来实现复杂的功能。
混合时序电路常用的设计方法有同步与异步结合、同步与异步级联等。它们在数字系统和通信系统中常用于复杂控制电路和接口电路的设计。
5. 小结
时序电路是一种重要的电子电路，用于处理和控制电信号的时序关系。根据功能和结构的不同，时序电路可分为同步时序电路、异步时序电路和混合时序电路。同步时序电路使用时钟信号来同步各个部件的操作，异步时序电路根据输入信号的变化来实现状态的切换和逻辑的计算，混合时序电路结合了同步和异步时序电路的特点。不同类型的时序电路在数字系统、通信系统和计算机等领域有着广泛的应用。了解和掌握时序电路的分类和设计方法，对于电子工程师来说是非常重要的。
时序逻辑电路的分类 时序逻辑电路是一种能够在特定的时间序列下执行特定操作的电路。它通常由组合逻辑电路和存储器组成，可以实现复杂的计算和控制功能。时序逻辑电路按照其实现功能的不同，可以分为以下几类。 一、触发器 触发器是最基本的时序逻辑电路之一，它可以存储一个比特位，并且在时钟信号到来时根据输入信号的状态改变输出状态。常见的触发器有SR触发器、D触发器、JK触发器和T触发器等。 二、计数器 计数器是一种能够在特定条件下对输入信号进行计数并输出结果的电路。它通常由若干个触发器组成，每个触发器都表示一个二进制位。常见的计数器有同步计数器和异步计数器等。 三、移位寄存器 移位寄存器是一种能够将输入信号从一个位置移动到另一个位置并输出结果的电路。它通常由若干个触发器组成，每个触发器都表示一个
二进制位。常见的移位寄存器有串行入并行出移位寄存器、并行入串行出移位寄存器和并行入并行出移位寄存器等。 四、状态机 状态机是一种能够根据输入信号的状态和时钟信号的变化改变输出状态的电路。它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的控制功能。常见的状态机有Moore状态机和Mealy状态机等。 五、定时器 定时器是一种能够在特定时间间隔内产生一个脉冲信号或者计数信号的电路。它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的定时功能。常见的定时器有单稳态定时器和多稳态定时器等。 六、脉冲生成器 脉冲生成器是一种能够在特定条件下产生一个脉冲信号的电路。它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的脉冲生成功能。常见的脉冲生成器有单稳态脉冲生成器、多稳态脉冲生成器和斯奈德-哈特脉冲生成器等。 七、序列检测电路
时序逻辑电路 时序逻辑电路是一种在电子数字电路领域中应用广泛的重要概念，它主要用于解决电路中的时序问题，如时钟同步问题、时序逻辑分析等。本文将详细介绍时序逻辑电路的基础概念、工作原理以及应用。 一、时序逻辑电路的基础概念 1、时序逻辑和组合逻辑的区别 组合逻辑电路是一类基于组合逻辑门的电路，其输出仅取决于输入信号的当前状态，不受先前的输入状态所影响。而时序逻辑电路的输出则受到先前输入信号状态的影响。 2、时序逻辑电路的组成 时序逻辑电路通常由时钟、触发器、寄存器等组成。时钟信号被用于同步电路中的各个部分，触发器将输入信号存储在内部状态中，并在时钟信号的作用下用来更新输出状态。寄存器则是一种特殊类型的触发器，它能够存储多个位的数据。 3、时序逻辑电路的分类 根据时序逻辑电路的时序模型，可将其分为同步和异步电路。同步电路按照时钟信号的周期性工作，这意味着电路通过提供时钟信号来同步所有操作，而操作仅在时钟上升沿或下降沿时才能发生。异步电路不同，它不依赖时钟信号或时钟信号
的上升和下降沿，所以在一次操作完成之前，下一次操作可能已经开始了。 二、时序逻辑电路的工作原理 时序逻辑电路的主要工作原理基于触发器的行为和时钟电路的同步机制。在时序逻辑电路中使用了一些触发器来存储电路状态，待时钟信号到达时更新输出。时钟信号提供了同步的机制，确保电路中所有部分在时钟信号到达时同时工作。 触发器的基本工作原理是将输入信号存储到内部状态中，并在时钟信号的作用下，用来更新输出状态。时钟信号的边沿触发触发器，即在上升沿或下降沿时触发触发器状态的更新。这意味着在更新之前，电路的状态保持不变。 三、时序逻辑电路的应用 1、时序电路在计算机系统中的应用 时序逻辑电路在计算机系统中有着广泛的应用。例如，计算机中的时钟信号可用来同步处理器、主存储器和其他外设间的工作。此外，电路中的寄存器和触发器也被用于存储和更新信息，这些信息可以是计算机程序中的指令、运算结果或其他数据。 2、时序电路在通信系统中的应用 时序逻辑电路也在通信系统中有着广泛的应用。例如，时钟信号可用于同步数据传输，确保数据正确地接收和处理。在数据通信过程中，数据必须在正确的时间传输，以确保正确性
数字电路第6章(1时序逻辑电路分析方法) 1、第六章时序规律电路本章主要内容6.1概述6.2时序规律电路的分析方法6.3若干常用的时序规律电路6.4时序规律电路的设计方法6.5时序规律电路中的竞争-冒险现象1.时序规律电路的特点2.时序规律电路的分类3.时序规律电路的功能描述方法§6.1概述一、时序规律电路的特点1、功能：任一时刻的输出不仅取决于该时刻的输入；还与电路原来的状态有关。例:串行加法器:两个多位数从低位到高位逐位相加一、时序规律电路的特点2.电路结构①包含存储电路和组合电路，且存储电路必不行少；②存储电路的输出状态必需反馈到组合电路输入端，与输入变量共同确定组合规律的输出。yi:输出信号xi:输 2、入信号qi:存储电路的状态zi:存储电路的输入可以用三个方程组来描述：Z=G(X,Q)二、时序电路的分类1.依据存储电路中触发器的动作特点不同时序电路存储电路里全部触发器有一个统一的时钟源;触发器状态改变与时钟脉冲同步. 同步：异步：没有统一的时钟脉冲，电路中要更新状态的触发器的翻转有先有后，是异步进行的。二、时序电路的分类2.依据输出信号的特点不同时序电路输出信号不仅取决于存储电路的状态，而且还取决于输入变量。Y=F(X,Q)米利(Mealy)型：穆尔(Moore)型：输出状态仅取决于存储电路的状态。犹如步计数器Y=F(Q) 三、时序规律电路的功能描述方法描述方法 3、规律方程式状态转换表状态转换图时序图三、时序规律电路的功能描述方法(1)规律方程式：写出时序电路的输出方程、驱动方程和状态方程。输出方程反映电路输出Y与输入X和状态Q之间关系表达式；驱动方程反映存储电路的输入Z与电路输入X和状态Q之间的关系状态方程反映时序电路次态Qn+1与驱动函数Z和现态Qn之间的关系三、时序规律电路的功能描述方法(2)状态〔转换〕表：反映输出Z、次态Qn+1和输入X、现态Qn间对应取值关系的表格。(3)状态〔转换〕图：(4)时序图：反映时序规律电路状态转换规律及相应输入、输出取值关系的有向图形。时序电路的工作波形图。描述电路的输入信号、时钟、 4、输出及电路的状态转换等在时间上的关系。同步时序规律电路的分析方法*异步时序规律电路的分析方法§6.2时序规律电路的分析方法同步时序电路的分析方法任务：找出给定时序电路的规律功能,即找出在输入和CLK作用下，电路的次态和输出的改变规律。同步时序电路的分析方法一般步骤：①从给定电路，写出存储电路中每个触发器的时钟方程、驱动方程〔输入的规律式〕，以及电路的输出方程。②将驱动方程代入触发器特性方程，得到状态方程〔次态方程〕，并标出时钟条件。③依次假设初态，代入电路的状态方程、输出方程，求出状态转换表〔即真值表，包括检查电路能否自启动〕、状态图或时序图。④分析时序电路的外 5、部性能。对于同步电路，时钟方程可以省略触发器的特性方程留意脉冲的有效沿给定电路驱动方程输出方程时钟方程状态表状态图时序图状态方程计 算分析规律功能分析时序规律电路的步骤例1：分析以下时序电路，写出驱动方程、状态方程、输出方程。FF1,FF2,FF3是三个主从JK触发器,下降沿动作，输入端悬空时等效于1状态。解：分析电路：(1)该电路没有输入变量(2)因此，电路的次态和输出只取决于电路的初态；属于穆尔型时序电路；〔1〕写出每个触发器的驱动方程〔输入规律式〕：J1=(Q2Q3),K1=1J2=Q1,K2=(Q1Q3)J3 6、=Q1Q2,K3=Q2〔2〕带入JK触发器特性方程〔Q*=JQ+KQ),得到状态方程〕：J1=(Q2Q3),K1=1J2=Q1,K2=(Q1Q3)J3=Q1Q2,K3=Q2Q1*=(Q2Q3)·Q1Q2*=Q1Q2+Q1Q3 Q2Q3*=Q1Q2Q3+Q2Q3Y=Q3Q2〔3〕输出方程：〔4〕状态表/状态图/时序图
常用的时序逻辑电路 时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。时序逻辑电路主要应用于计时、控制、存储等领域。本文将介绍几种常用的时序逻辑电路。 一、触发器 触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。触发器接受输入信号，并根据输入信号的变化产生对应的输出。触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。触发器在存储、计数、控制等方面有广泛的应用。 二、时序计数器 时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。时序计数器在计时、频率分频、序列生成等方面有广泛的应用。 三、时序比较器 时序比较器是一种能够比较两个信号的大小关系的电路。它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。时序比较器通常用于判断两个信号的相等性、大小关系等。常见的时序比较器有两位比较器、四位比较器等。
四、时序多路选择器 时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。时序多路选择器常用于多路数据选择、时序控制等方面。 五、时序移位寄存器 时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。时序移位寄存器常用于数据存储、数据传输等方面。常见的时序移位寄存器有移位寄存器、移位计数器等。 六、状态机 状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。状态机常用于序列识别、控制逻辑等方面。 以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。时序逻辑电路能够根据输入信号的顺序和时序关系产生对应的输出，实现计时、控制、存储等功能。在实际应用中，根据具体的需求选择合适的时序逻辑电路能够提高电路的性能和可靠性。因此，掌握常用的时序逻辑电路的原理和应用是每个电子工程师所必需的基本知识。
时序电路的基本单元 时序电路的基本单元 时序电路是指由各种逻辑门组成的电路，它能够根据时钟信号的变化来控制信息的传输和处理。时序电路中最基本的单元是触发器和计数器。 一、触发器 触发器是一种存储器件，它能够在时钟信号的作用下，在两个稳定状态之间切换。常见的触发器有SR触发器、D触发器、JK触发器等。 1. SR触发器 SR触发器有两个输入端S和R，一个输出端Q和另一个输出端Q'。当S=0且R=0时，保持原来状态不变；当S=1且R=0时，输出 Q=1；当S=0且R=1时，输出Q'=1；当S=1且R=1时，无法确定输出状态。 2. D触发器
D触发器只有一个数据输入端D、一个时钟输入端CLK和一个输出端Q。在每个上升沿或下降沿（取决于具体型号）时，将数据输入D存 储到输出Q中。 3. JK触发器 JK触发器有两个输入端J和K、一个时钟输入端CLK和一个输出端Q。当J=K=0时，保持原来状态不变；当J=1且K=0时，输出Q=1；当J=0且K=1时，输出Q'=1；当J=K=1时，输出状态取反。 二、计数器 计数器是一种能够在时钟信号的作用下实现计数的电路。常见的计数 器有二进制计数器、BCD计数器、环形计数器等。 1. 二进制计数器 二进制计数器是一种能够进行二进制加法运算的电路。它由多个触发 器组成，每个触发器代表一个二进制位。在每个时钟脉冲到来时，最 低位加1，如果溢出，则将更高位加1。 2. BCD计数器
BCD计数器是一种能够进行BCD码加法运算的电路。它由多个触发器组成，每四个触发器代表一个十进制位。在每个时钟脉冲到来时，最低位加1，如果溢出，则将更高位加1，并将溢出标志置为1。 3. 环形计数器 环形计数器是一种能够循环地进行数字序列输出的电路。它由多个触发器组成，在每个时钟脉冲到来时，依次输出各个数字，并在最高位和最低位之间形成一个环形结构。 结语 以上介绍了时序电路中最基本的单元——触发器和计数器。它们能够实现存储、计数和序列输出等功能，是时序电路中不可或缺的组成部分。在实际应用中，我们可以根据具体需求选择不同类型的触发器和计数器，从而构建出各种复杂的时序电路。
一，特点结构分类 学习指导： 通过本知识点的学习，了解时序逻辑电路的结构，掌握组合逻辑电路与时序电路的区别及时序电路的分类方法。 某时刻的特定输出仅决定于该时刻的输入，而与电路原来的状态无关。 时序电路的特点 数字逻辑电路按工作特点分为两大类：一类是组合逻辑电路，简称组合电路； 另一类是时序逻辑电路，简称时序电路。 时序电路与组合电路的区别：如果一个电路，由触发器和组合电路组成，那么它就有能力把前一时刻输入信号作用的结果，记忆在触发器中。这样，电路在某一给定时刻的输出不仅取决于该时刻电路的输入，而且还取决于该时刻电路的状态（触发器的状态）。 所谓时序就是电路的状态与时间顺序有密切关系，预定操作是按时间顺序逐个进行的 时序电路的特点是电路在任一时刻的稳定输出，不仅取决于该时刻电路的输入，而且还与电路过去的输入有关，因此这种电路必须具有存储电路（绝大多数由触发器构成）保证记忆能力，以便保存电路过去的输入状态。 时序电路的结构 时序电路的一般结构如图5-1所示,它由组合电路和存储电路两部分组成，图5-1中X(X1、X2、······X n) 代表输入信号，Z(Z1、Z2、······X m)代表输出信号，W(W1、W2、······W h )代表存储电路控制信号，Y(Y1、 Y2、······Y k) 代表存储电路输出状态(时钟信号未标出)，这些信号之间的关系可以用下列三个方程(函数）表示： 输出方程： Z（t n）= F[X（t n），Y（t n）] （5-1） 状态方程： Y（t n+1）= G[W（t n），Y（t n）] （5-2）
各触发器的输入端表达式. 控制方程: W（t n）= H[X（t n），Y（t n）] （5-3） 各方程中t n、t n+1表示相邻的两个离散时间 Y（t n）一般表示存储电路(各触发器)输出现时的状态，简称现态，或原状态 Y（t n+1）则描述存储电路下一个工作周期（来过一个时钟脉冲以后）的状态，简称次态、或新状态. ?时序电路的分类 由输出方程可知，时序电路的现时输出Z（t n）决定于存储电路的现时状态Y（t n）及时序电路的现时输入X（t n）。有许多时序电路较简单，其输出只与存储电路现态Y（t n）有关，与现时输入X（t n）无关。因此，式（5-1）可改写成：Z（t n）= F[Y（t n）] 这类时序电路称穆尔型（Moore）电路（5-4）输出符合式（5-1）的时序电路则称为米莱型（Mealy）电路。 时序电路分为两类：同步时序电路和异步时序电路。 同步时序电路：有一个统一的时钟脉冲源，存储电路里所有触发器的状态变化，都在同一个控制脉冲CP作用下同时发生，在电路结构上，存储电路中各触发器时钟脉冲端接同一个时钟脉冲源。因此，时钟脉冲对存储电路的更新，起着同步作用。 异步时序电路：没有统一的时钟脉冲，或者虽然有时钟脉冲，但是不起同步作用，而是作为输入变量之一作用于电路。 返回 二，分析方法分析举例?同步时序逻辑电路的分析方法 存储电路里所有触发器的状态变化，都在同一个控制脉冲CP作用下同时 发生，即存储电路中各触发器时钟脉冲端接同一个时钟脉冲源。
第7章 时序逻辑电路 7.1 概述 时序电路在任何时刻的稳定输出，不仅与该时刻的输入信号有关，而且还与电路原来的状态有关。 图7.1.1 时序逻辑电路的结构框图2、时序电路的分类 （1） 根据时钟分类 同步时序电路中，各个触发器的时钟脉冲相同，即电路中有一个统一的时钟脉冲，每来一个时钟脉冲，电路的状态只改变一次。 异步时序电路中，各个触发器的时钟脉冲不同，即电路中没有统一的时钟脉冲来控制电路状态的变化，电路状态改变时，电路中要更新状态的触发器的翻转有先有后，是异步进行的。 （2）根据输出分类米利型时序电路的输出不仅与现态有关，而且还决定于电路当前的输入。 穆尔型时序电路的其输出仅决定于电路的现态，与电路当前的输入无关；或者根本就不存在独立设置的输出，而以电路的状态直接作为输出。 7.2 时序逻辑电路的分析方法 时序电路的分析步骤： 电路图 时钟方程、输出方程、驱动方程 状态方程 计算 状态表（状态图、时序图） 判断电路逻辑功能 分析电路能否自启动。 7.2.1 同步时序电路的分析方法 分析举例：[例7.2.1] 7.2.2 异步时序电路的分析方法 分析举例：[例7.2.3] 7.3 计数器 概念：在数字电路中，能够记忆输入脉冲CP 个数的电路称为计数器。 计数器累计输入脉冲的最大数目称为计数器的“模”，用M 表示。计数器的“模”实际上为电路的有效状态。计数器的应用：计数、定时、分频及进行数字运算等。 计数器的分类： (1)按计数器中触发器翻转是否同步分：异步计数器、同步计数器。 (2)按计数进制分：二进制计数器、十进制计数器、N 进制计数器。 (3)按计数增减分：加法计数器、减法计数器、加/减法计数器。 7.3.1 异步计数器 X X Y 1 Y m 输入 输 出
时序逻辑电路设计 时序逻辑电路是指根据时序关系进行信息处理的电路。在现代电子技术领域，时序逻辑电路扮演着至关重要的角色。本文将介绍时序逻辑电路设计的基本原理、方法以及相关技术。 一、时序逻辑电路的概念和分类 时序逻辑电路是根据设定的时钟信号对输入信号进行处理并产生特定输出信号的电路。它可以分为同步时序逻辑电路和异步时序逻辑电路。 同步时序逻辑电路是基于时钟信号的输入输出的，它的工作状态由时钟信号的边沿决定。常见的同步时序逻辑电路包括触发器、计数器等。 异步时序逻辑电路则是与时钟信号无关的，它的工作状态由输入信号的变化决定。典型的异步时序逻辑电路包括锁存器和状态机。 二、时序逻辑电路设计的基本原理 时序逻辑电路设计的基本原理包括时钟信号的选择、状态图的设计和触发器的使用。 1. 时钟信号的选择 时钟信号是时序逻辑电路设计中必不可少的元件。它决定了电路的工作频率和时序关系。合理选择时钟信号能够保证电路的正常工作和时序的准确性。
2. 状态图的设计 状态图是时序逻辑电路设计中的重要工具。它可以帮助设计者对电路的状态转移进行清晰的描述和分析。在状态图的设计中，需要考虑输入信号、输出信号以及状态转移条件。 3. 触发器的使用 触发器是时序逻辑电路设计中的关键组件。它可以存储和控制电路的状态。触发器的选择和配置直接影响着电路的性能和功能。 三、时序逻辑电路设计的方法 时序逻辑电路设计的方法包括状态图设计、状态转移表设计和电路实现。 1. 状态图设计 状态图设计是时序逻辑电路设计的第一步。通过绘制状态图，可以清晰地描述电路的各个状态以及状态之间的转移关系。 2. 状态转移表设计 状态转移表是状态图的一种具体表示方法。通过状态转移表可以清晰地了解每个状态的输入条件以及相应的输出。 3. 电路实现 电路实现是将状态图或状态转移表转换为实际的电路结构。常见的电路实现方法包括门电路、触发器电路等。
时序逻辑电路的组成 时序逻辑电路是计算机硬件中的重要组成部分，用于处理和控制信号的时序关系。它由多个时序逻辑门电路组成，通过时钟信号的触发和状态的转移来实现特定的功能。本文将介绍时序逻辑电路的组成及其作用。 一、时序逻辑电路的基本组成 时序逻辑电路主要由以下几个组成部分构成： 1. 时钟信号：时钟信号是时序逻辑电路中最重要的信号之一，它控制着电路中各个时序元件的工作时序。时钟信号通常是一个周期性的方波信号，根据时钟信号的上升沿或下降沿触发时序元件的状态转移。 2. 触发器：触发器是时序逻辑电路的基本组件，用于存储和传输数据。它有一定的状态和输出，可以根据时钟信号的触发进行状态的切换。常见的触发器有D触发器、JK触发器、T触发器等。 3. 寄存器：寄存器是由多个触发器组成的存储器件，用于存储多位数据。它可以通过时钟信号进行数据的读写操作，并可以通过控制信号控制数据的传输和存储。 4. 计数器：计数器是一种特殊的寄存器，用于计数和存储特定的数字。它可以根据时钟信号进行自增或自减操作，并可以通过控制信
号进行清零或加载初始值。 5. 时序逻辑门：时序逻辑门是由与门、或门、非门等基本逻辑门组合而成的，用于实现特定的逻辑功能。它可以根据时钟信号的触发进行状态的切换，从而实现复杂的逻辑运算。 二、时序逻辑电路的工作原理 时序逻辑电路的工作原理可以简单描述为以下几个步骤： 1. 时序元件的状态切换：根据时钟信号的触发，时序元件的状态可以从一种状态切换到另一种状态。这种状态的转移可以通过触发器的状态切换、计数器的自增或自减等方式实现。 2. 数据的存储和传输：通过寄存器和触发器，可以实现数据的存储和传输。当时钟信号触发时，数据可以从输入端传输到输出端，或者从输出端返回到输入端。 3. 逻辑运算的实现：通过时序逻辑门的组合，可以实现复杂的逻辑运算。时序逻辑门可以根据时钟信号的触发，改变门电路的输入和输出，从而实现特定的逻辑功能。 三、时序逻辑电路的应用 时序逻辑电路在计算机硬件中有广泛的应用，主要用于实现数据的存储、传输和处理。以下是一些常见的应用场景：
时序逻辑电路摩尔型和米利型 时序逻辑电路是数字电路中一种重要的电路类型，用于实现各种复杂 的计算和控制功能。在时序逻辑电路中，电路的输出不仅取决于当前 输入信号，还取决于该信号的先前状态。本文将重点介绍时序逻辑电 路中的两种常见类型：摩尔型和米利型。 一、摩尔型时序逻辑电路 摩尔型时序逻辑电路是一种常见的时序逻辑电路类型，其设计基于摩 尔触发器。摩尔触发器是一种具有存储功能的电路元件，可以存储一 位二进制数字，并在时钟信号的控制下改变其状态。基于摩尔触发器，我们可以构建各种复杂的时序逻辑电路。 在摩尔型时序逻辑电路中，时钟信号起着非常重要的作用。时钟信号 会定期触发摩尔触发器的状态改变，从而使得整个电路按照一定的时 间序列工作。通过合理地设置时钟频率和时序逻辑电路的设计，我们 可以实现各种时序逻辑功能，如计数器、时序比较器等。 摩尔型时序逻辑电路有许多优点。它具有较高的抗噪声能力。由于时 钟信号的存在，摩尔型时序逻辑电路对输入信号的抖动和噪声具有一 定的容忍度。由于时钟信号的同步约束，摩尔型时序逻辑电路可以更
容易地进行时序分析和验证。摩尔型时序逻辑电路在面积和功耗方面通常比米利型时序逻辑电路更优秀。 然而，摩尔型时序逻辑电路也存在一些限制。由于时钟信号的存在，摩尔型时序逻辑电路的工作速度较慢。在大规模集成电路中，时钟分布和时钟抖动可能会导致时序逻辑电路的性能问题。摩尔型时序逻辑电路在一些特殊应用场景下可能无法满足需求，如高速数据传输等。 二、米利型时序逻辑电路 米利型时序逻辑电路是一种相对较新的时序逻辑电路类型，其设计基于米利触发器。米利触发器是一种时序逻辑电路元件，可以将输入信号的状态变化保存在存储单元中，并在时钟信号的控制下改变输出信号的状态。 与摩尔型时序逻辑电路相比，米利型时序逻辑电路具有更高的速度和更低的功耗。在米利型时序逻辑电路中，存储单元采用动态存储器或双稳态存储器，能够在非时钟边沿时实现状态的改变，从而提高了时序逻辑电路的工作速度。由于没有时钟信号的同步约束，米利型时序逻辑电路能够更灵活地应对复杂的时序逻辑设计。 尽管米利型时序逻辑电路具有一些优点，但也存在一些限制。由于没有时钟信号的同步约束，米利型时序逻辑电路对输入信号的抖动和噪
时序逻辑电路的特点和分类 一、时序逻辑电路的概念 时序逻辑电路是由触发器和组合逻辑电路组成的，具有存储功能和状 态转移功能。时序逻辑电路的输出不仅取决于输入，还与先前状态有关。因此，它们可以用来实现计数器、寄存器、状态机等。 二、时序逻辑电路的特点 1. 存储功能：时序逻辑电路可以存储先前的状态，并在需要时将其恢复。 2. 状态转移功能：时序逻辑电路可以根据输入信号和当前状态，决定 下一个状态。 3. 时钟信号：时序逻辑电路需要一个稳定的时钟信号来控制状态转移。 4. 产生延迟：由于触发器需要时间来响应输入信号并更新其输出，因 此时序逻辑电路会产生一定的延迟。 三、时序逻辑电路的分类 1. 同步电路：同步电路是指所有触发器都受到相同的时钟信号控制， 以确保所有触发器同时更新其输出。同步电路具有可靠性高、抗干扰 能力强等特点。 2. 异步电路：异步电路是指不同触发器受到不同的控制信号，可以实 现更灵活的状态转移。但是，异步电路容易出现冲突和竞争条件，需
要设计者特别注意。 3. 时序组合逻辑电路：时序组合逻辑电路是指由触发器和组合逻辑电路组成的复杂电路。它可以实现更复杂的状态转移和计算功能，但也需要更复杂的设计和调试。 四、时序逻辑电路的应用 1. 计数器：计数器是最常见的时序逻辑电路之一，可以用于计数、定时等应用。 2. 寄存器：寄存器可以存储数据，并在需要时将其恢复。它通常与处理器或其他数字系统一起使用。 3. 状态机：状态机是一种特殊类型的时序逻辑电路，可以实现复杂的状态转移和控制功能。它常用于控制系统、通信协议等领域。 4. 数字信号处理：数字信号处理通常涉及到大量的状态转移和计算操作，因此需要使用大量的时序逻辑电路来实现。 五、总结 时序逻辑电路具有存储功能和状态转移功能，并需要稳定的时钟信号来控制状态转移。根据不同的控制方式和功能需求，可以将其分为同步电路、异步电路和时序组合逻辑电路。时序逻辑电路在计数器、寄存器、状态机、数字信号处理等领域有广泛的应用。
《时序逻辑电路》知识要点复习 一、时序逻辑电路 1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。时序逻辑电路具有记忆功能。 2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。 （1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。计数器、寄存器都属于时序逻辑电路。 3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。 二、计数器 1、计数器概述： （1）计数器：能完成计数，具有分频、定时和测量等功能的电路。 （2）计数器的组成：由触发器和门电路组成。 2、计数器的分类： 按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器； 按计数方式分：加法计数器、减法计数器、可逆计数器； 按时钟控制分：同步计数器、异步计数器。 3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。 4、二进制计数器 (1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发 器的Q 端输出作为下一个触发器的时钟信号，CP 0=CP CP 1 =Q CP 2 =Q 1 CP 3 =Q 2 ，J =K =1 J 1=K 1 =1 J 2 =K 2 =1 J 3 =K 3 =1 Q 3 Q 2 Q 1 Q 为计数输出，Q 3 为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。
第五章时序逻辑电路 教学要求： 了解时序逻辑电路的共同特点。 掌握时序电路分析方法，基本的设计方法； 掌握计数器的分类及特点； 了解常用的时序逻辑电路的功能及应用。 教学重点： 时序逻辑电路的分析方法。 时序逻辑电路的设计方法。 5.1 概述 一、定义：时序逻辑电路（又称时序电路）：在任何一个时刻的输出状态不仅取决于当时的输入信号， 而且还取决于电路原来的状态。 二、电路构成：存储电路（主要是触发器，且必不可少） + 组合逻辑电路（可选）。 时序逻辑电路的状态是由存储电路来记忆和表示的。
三、分类 一：根据电路状态转换情况的不同分为： 1 ．同步时序逻辑电路： 所有触发器的时钟输入端 CP 都连在一起，在同一个时钟脉冲 CP 作用下，凡具备翻转条件的触发器在 同一时刻状态翻转。触发器状态的更新和时钟脉冲 CP 是同步的。 2 ．异步时序逻辑电路 时钟脉冲 CP 只接部分触发器的时钟输入端，其余触发器则由电路内部信号触发。因此，凡具备翻转条 件的触发器状态的翻转有先有后，并不都和时钟脉冲 CP 同步。计数器中，时钟脉冲 CP 又称为计数脉冲。 5.2 时序逻辑电路的分析方法 时序逻辑电路的分析：根据给定的电路，写出它的方程、列出状态转换真值表、画出状态转换图和时序 图，而后分析出它的功能。 5.2.1 同步时序逻辑电路的分析方法 同步时序逻辑电路中，所有触发器都由同一个时钟脉冲信号 CP 来触发，都对应相同的电平或边沿状态 更新。所以，可以不考虑时钟条件。 课堂讨论：现态和次态的时间分割点？ 一、基本分析步骤 1 ．写方程式 （ 1 ）输出方程。时序逻辑电路的输出逻辑表达式，它通常为现态的函数。 （ 2 ）驱动方程。各触发器输入端的逻辑表达式。即 J= ？， K= ？， D= ？ （ 3 ）状态方程。将驱动方程代入相应触发器的特性方程中，便得到该触发器的次态方程。时序逻辑

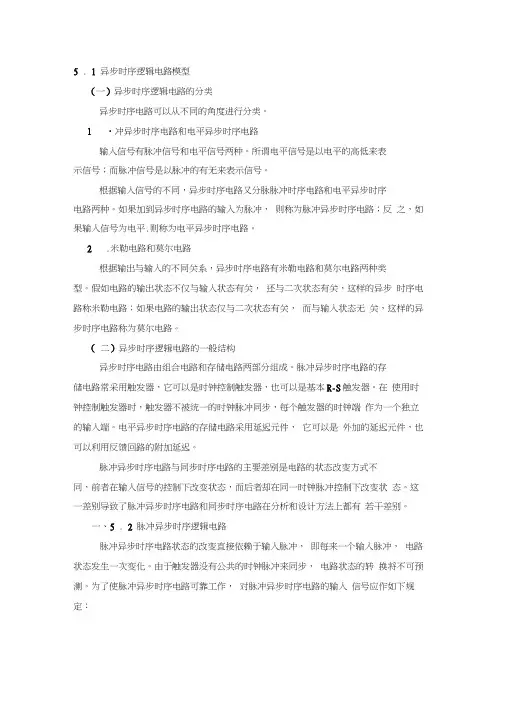

5 . 1 异步时序逻辑电路模型 （一）异步时序逻辑电路的分类 异步时序电路可以从不同的角度进行分类。 1•冲异步时序电路和电平异步时序电路 输入信号有脉冲信号和电平信号两种。所谓电平信号是以电平的高低来表 示信号；而脉冲信号是以脉冲的有无来表示信号。 根据输入信号的不同，异步时序电路又分脉脉冲时序电路和电平异步时序 电路两种。如果加到异步时序电路的输入为脉冲，则称为脉冲异步时序电路；反之，如果输入信号为电平.则称为电平异步时序电路。 2.米勒电路和莫尔电路 根据输出与输入的不同关系，异步时序电路有米勒电路和莫尔电路两种类 型。假如电路的输出状态不仅与输入状态有关，还与二次状态有关，这样的异步时序电路称米勒电路；如果电路的输出状态仅与二次状态有关，而与输入状态无关，这样的异步时序电路称为莫尔电路。 （二）异步时序逻辑电路的一般结构 异步时序电路由组合电路和存储电路两部分组成。脉冲异步时序电路的存 储电路常采用触发器，它可以是时钟控制触发器，也可以是基本R-S触发器。在使用时钟控制触发器时，触发器不被统一的时钟脉冲同步，每个触发器的时钟端作为一个独立的输入端。电平异步时序电路的存储电路采用延迟元件，它可以是外加的延迟元件，也可以利用反馈回路的附加延迟。 脉冲异步时序电路与同步时序电路的主要差别是电路的状态改变方式不 同，前者在输入信号的控制下改变状态，而后者却在同一时钟脉冲控制下改变状态。这一差别导致了脉冲异步时序电路和同步时序电路在分析和设计方法上都有若干差别。 一、5 . 2 脉冲异步时序逻辑电路 脉冲异步时序电路状态的改变直接依赖于输入脉冲，即每来一个输入脉冲，电路状态发生一次变化。由于触发器没有公共的时钟脉冲来同步，电路状态的转换将不可预测。为了使脉冲异步时序电路可靠工作，对脉冲异步时序电路的输入信号应作如下规定：
时序逻辑电路分类 介绍 时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。时序逻辑电路按照其功能和结构的不同，可以分为多种类型。本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。 一、根据功能分类 1. 同步时序逻辑电路 同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。同步时序逻辑电路具有可靠性高、稳定性强的特点。 2. 异步时序逻辑电路 异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。异步时序逻辑电路具有处理速度快和实时性强的特点。 二、根据结构分类 1. 寄存器 寄存器是一种时序逻辑电路，用于存储和传递数据。寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。
2. 计数器 计数器是一种时序逻辑电路，用于生成特定的计数序列。计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。 3. 时序控制器 时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。时序控制器被广泛应用于计算机的指令译码和状态机的设计中。 三、根据存储方式分类 1. 同步存储器 同步存储器是一种时序逻辑电路，用于存储和读取数据。同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。 2. 异步存储器 异步存储器是一种时序逻辑电路，用于存储和读取数据。与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。异步存储器常用于计算机的外部存储器和高速缓存等。 四、总结 时序逻辑电路是一种用于处理时序信号的电路，根据其功能、结构和存储方式的不同，可以被分类为多种类型。其中，根据功能分类可分为同步时序逻辑电路和异步时序逻辑电路；根据结构分类可分为寄存器、计数器和时序控制器；根据存储方式分类可分为同步存储器和异步存储器。了解这些分类对于设计和应用时序逻辑电路都具有重要的意义。 希望本文对读者了解和掌握时序逻辑电路的分类和应用有所帮助。随着科技的不断发展，时序逻辑电路在各个领域的应用越来越广泛，因此继续深入研究和学习时序逻辑电路的原理和应用将对未来的发展产生积极的影响。
第六章时序逻辑电路 时序逻辑电路简称时序电路，与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。本章首先介绍时序逻辑电路的基本概念、特点及时序逻辑电路的一般分析方法。然后重点讨论典型时序逻辑部件计数器和寄存器的工作原理、逻辑功能、集成芯片及其使用方法及典型应用。最后简要介绍同步时序逻辑电路的设计方法。 6.1 时序逻辑电路的基本概念 一．时序逻辑电路的结构及特点 时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。 时序电路中必须含有具有记忆能力的存储器件。存储器件的种类很多，如触发器、延迟线、磁性器件等，但最常用的是触发器。 由触发器作存储器件的时序电路的基本结构框图如图6.1.1所示，一般来说，它由组和电路和触发器两部分组成。 1 X i X Z1 Z j ÊäÈë ÐźÅÐźŠÊä³ö · ¢Æ÷ ´¥· ¢Æ ÐźŠÊä³öÐźŠͼ6.1.1 ʱÐòÂß¼µç·¿òͼ 二．时序逻辑电路的分类 按照电路状态转换情况不同，时序电路分为同步时序电路和异步时序电路两大类。 按照电路中输出变量是否和输入变量直接相关，时序电路又分为米里（Mealy）型电路和莫尔（Moore）型电路。米里型电路的外部输出Z既与触发器的状态Q n有关，又与外部输入X有关。而莫尔型电路的外部输出Z仅与触发器的状态Q n有关，而与外部输入X无关。 6.2 时序逻辑电路的一般分析方法
2 一． 分析时序逻辑电路的一般步骤 1．根据给定的时序电路图写出下列各逻辑方程式： （1）各触发器的时钟方程。 （2）时序电路的输出方程。 （3）各触发器的驱动方程。 2．将驱动方程代入相应触发器的特性方程，求得各触发器的次态方程，也就是时序逻辑电路的状态方程。 3．根据状态方程和输出方程，列出该时序电路的状态表，画出状态图或时序图。 4．根据电路的状态表或状态图说明给定时序逻辑电路的逻辑功能。 下面举例说明时序逻辑电路的具体分析方法。 二．同步时序逻辑电路的分析举例 例6.2.1：试分析图6.2.2所示的时序逻辑电路 CP X Z 图6.2.2 例6.2.1的逻辑电路图 解：由于图6.2.2为同步时序逻辑电路，图中的两个触发器都接至同一个时钟脉冲源CP ，所以各触发器的时钟方程可以不写。 （1）写出输出方程： n n Q Q X Z 01)(⋅⊕= （6.1.5） （2）写出驱动方程： n Q X J 10⊕= 10=K （6.1.6a ） n Q X J 01⊕= 11=K （6.1.6b ） （3）写出JK 触发器的特性方程n n n Q K Q J Q +=+1，然后将各驱动方程代入JK 触发器的特性方程，得各触发器的次态方程： n n n n n Q Q X Q K Q J Q 0 100001 0)(⊕=+=+ （6.1.7a ） n n n n n Q Q X Q K Q J Q 1011111 1 )(⋅⊕=+=+ （6.1.7b ） （4）作状态转换表及状态图 由于输入控制信号X 可取1，也可取0，所以分两种情况列状态转换表和画状态图。 ①当X =0时。 将X =0代入输出方程（6.1.5）和触发器的次态方程（6.1.7），则输出方程简化为：
时序逻辑电路的原理和应用 1. 什么是时序逻辑电路？ 时序逻辑电路是一种在数字电路中使用的电子电路，用于处理和存储时序数据。与组合逻辑电路相比，时序逻辑电路具有存储功能，能够通过内部存储器存储前一时刻的输入状态，然后根据当前输入状态和存储状态，产生输出和更新存储状态。时序逻辑电路一般由触发器和组合逻辑电路组成。 时序逻辑电路的核心是触发器，触发器是一种用于存储和反馈数据的元件。触 发器有多种类型，包括RS触发器、D触发器、T触发器等。这些触发器通过连接 和组合可以构成各种复杂的时序逻辑电路。 2. 时序逻辑电路的工作原理 时序逻辑电路的工作原理可以通过以下步骤来说明： 1.输入数据：时序逻辑电路接收外部输入的时序数据。 2.内部存储：时序逻辑电路中的触发器会存储前一时刻的输入状态。 3.组合逻辑：根据当前输入状态和存储状态，通过组合逻辑电路产生输 出信号。 4.更新存储：输出信号会被反馈到触发器中，更新存储的状态。 5.输出数据：时序逻辑电路产生输出数据，并将其发送到下一个电路。 时序逻辑电路的重点在于存储和反馈数据的触发器，触发器的状态改变会引起 整个电路的状态改变和输出信号的变化。 3. 时序逻辑电路的应用 时序逻辑电路广泛应用于数字系统中，其应用包括但不限于以下几个方面： 3.1 时钟电路 时钟电路是时序逻辑电路中最常见的应用之一。时钟信号作为整个系统的时序 引导，其频率和占空比的稳定性直接影响着整个系统的工作性能。时钟电路通常由振荡器和分频电路组成，用来产生稳定的时钟信号。
3.2 计数器 计数器也是时序逻辑电路的典型应用。计数器可以将输入的时序脉冲信号进行计数，并将计数结果输出。计数器的种类有很多，包括二进制计数器、BCD计数器、上下计数器等。 3.3 移位寄存器 移位寄存器是一种特殊的时序逻辑电路，可以将输入序列按照指定的方式进行平移和反转。移位寄存器广泛应用于数据通信、显示驱动、图像处理等领域。 3.4 时序控制电路 时序控制电路用于控制整个数字系统的操作顺序和时序关系。其主要由触发器和组合逻辑电路构成，通过控制信号的产生和传输，实现对系统的控制。 4. 时序逻辑电路的发展趋势 随着数字系统的不断发展，时序逻辑电路在各个方面都在不断创新和改进。一方面，时序逻辑电路的规模越来越大，集成度越来越高，能够实现更加复杂和高性能的逻辑功能。另一方面，时序逻辑电路的功耗和延迟也越来越低，能够满足更高的工作频率和更低的功耗需求。 此外，时序逻辑电路还可以与其他领域相结合，如模拟电路、通信系统、互联网等，形成更加复杂和多样化的应用。 结论 时序逻辑电路是数字电路中的重要组成部分，具有存储功能和时序处理能力。通过触发器和组合逻辑的组合，可以构建各种复杂的时序逻辑电路。时序逻辑电路在计算机、通信、嵌入式系统等领域都有广泛的应用，随着数字系统的发展，时序逻辑电路也在不断创新和改进。
第5章时序逻辑电路 5.1时序逻辑电路的基本看法 1.时序逻辑电路的结构及特色 时序逻辑电路在任何时刻的输出状态不但取决于当时的输入信号，还与电路 的原状态有关，触发器就是最简单的时序逻辑电路，时序逻辑电路中一定含有存 储电路。时序电路的基本结构如图5.1所示，它由组合电路和储存电路两部分 构成。 图5.1时序逻辑电路框图 时序逻辑电路拥有以下特色： （1）时序逻辑电路平时包含组合电路和储存电路两个构成部分，而储存电路 要记忆给准时刻前的输入输出信号，是必不行少的。 （2）时序逻辑电路中存在反响，储存电路的输出状态一定反响到组合电路的 输入端，与输入信号一起，共同决定组合逻辑电路的输出。 2.时序逻辑电路的分类 （1）准时钟输入方式 时序电路依据时钟输入方式分为同步时序电路和异步时序电路两大类。同步时序电路中，各触发器受同一时钟控制，其状态变换与所加的时钟脉冲信号都是同步的；异步时序电路中，各触发器的时钟不一样，电路状态的变换有先有后。同 步时序电路较复杂，其速度高于异步时序电路。 （2）按输出信号的特色 依据输出信号的特色可将时序电路分为米里（Mealy）型和摩尔（Moore）型两类。米里型电路的外面输出Z既与触发器的状态Q n有关，又与外面输入X有
关。而摩尔型电路的外面输出Z仅与触发器的状态Q n有关，而与外面输入X无关。 （3）按逻辑功能 时序逻辑电路按逻辑功能可划分为存放器、锁存器、移位存放器、计数器和节拍发生器等。 3.时序逻辑电路的逻辑功能描述方法 描述一个时序电路的逻辑功能可以采纳逻辑方程组（驱动方程、输出方程、 状态方程）、状态表、状态图、时序图等方法。这些方法可以互相变换，并且 都是解析和设计时序电路的基本工具。 5.2时序逻辑电路的解析方法和设计方法 1.时序逻辑电路的解析步骤 （1）第一确立是同步还是异步。若是异步，须写出各触发器的时钟方程。 （2）写驱动方程。 （3）写状态方程（或次态方程）。 （4）写输出方程。若电路由外面输出，要写出这些输出的逻辑表达式，即输 出方程。 （5）列状态表 （6）画状态图和时序图。 （7）检查电路能否自启动并说明其逻辑功能。 同步时序逻辑电路的设计方法 1.同步时序逻辑电路的设计步骤 设计同步时序电路的一般过程如图5.10所示。 图5.10同步时序电路的设计过程
电路中的时序电路 电路是现代科技发展中的重要组成部分。根据电子元件按照特定顺 序工作的时间顺序不同，电路可以分为组合逻辑电路和时序电路两类。在这两类电路中，时序电路具有较为复杂的结构和功能，本文将从时 序电路的定义、工作原理以及应用领域等方面进行论述。 时序电路是指在特定的时刻，按照一定的顺序和时间限制执行特定 操作的电路。相比于组合逻辑电路，时序电路充分利用了时间因素， 能够实现更为复杂的功能。时序电路的核心是时钟信号，它作为一种 周期性信号源，控制着电路中各个元件的工作状态和信息的传输。具 体来说，时钟信号通过时钟输入端使时序电路内部的时序逻辑门得以 在特定的时刻打开或关闭，从而实现特定的功能。 时序电路的工作原理可以通过时序状态机来解释。时序状态机是时 序电路中的关键组成部分，它反映了电路在不同时刻的工作状态和行为。时序状态机由触发器、状态转移逻辑和输出控制逻辑三部分组成。触发器负责存储电路的状态信息，状态转移逻辑根据当前状态和输入 信号的变化确定下一个状态，输出控制逻辑根据状态机当前的状态产 生相应的输出信号。通过不同状态之间的转移和输出的控制，时序状 态机能够实现复杂的计算和控制功能。 时序电路在许多领域有着广泛的应用。在计算机中，时序电路用于 实现处理器的控制逻辑和数据传输，以及存储器的读写操作。在通信 领域，时序电路被用于设计各种传输和调制解调设备。此外，时序电 路还常被用于数字信号处理、图像处理和自动控制等各种应用中。
然而，时序电路设计常常面临诸多挑战。首先，时序电路的时序逻 辑部分需要经过精确的时钟同步，以保证电路的稳定性和可靠性。其次，时序电路的设计与布线复杂度相对较高，所需的硬件资源较多， 对于大型的时序电路的设计和验证需要大量的计算和测试工作。此外，随着科技的进步和应用的发展，时序电路的工作频率和功能需求也在 不断提高，对于时序电路设计人员来说，提高设计效率和设计质量是 一个重要的挑战。 综上所述，时序电路作为电路中的重要组成部分，具有丰富的功能 和广泛的应用领域。它通过精确的时钟信号和时序状态机的设计和控制，实现了电子元件按照特定顺序工作的目的。时序电路的设计和应 用在现代科技领域中有着重要的地位和作用，对于不断推动科技发展 和社会进步起到了关键作用。
