铜合金性能及用途

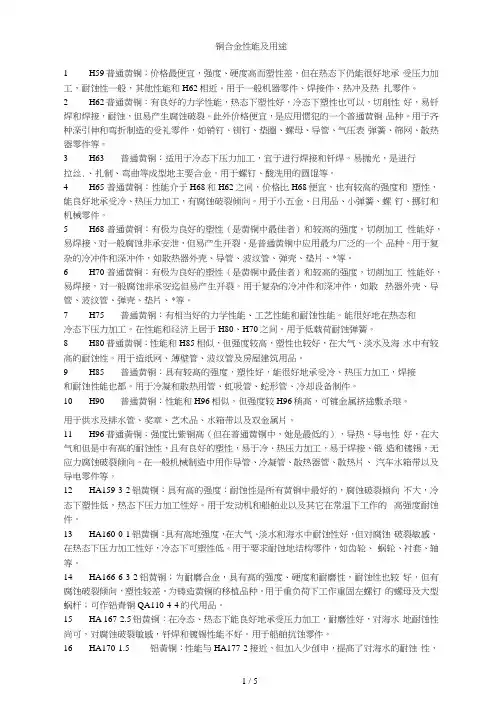

1 H59 普通黄铜；价格最便宜，强度、硬度高而塑性差，但在热态下仍能很好地承受压力加工，耐蚀性一般，其他性能和H62相近。用于一般机器零件、焊接件、热冲及热扎零件。
2 H62 普通黄铜；有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。此外价格便宜，是应用惯犯的一个普通黄铜品种。用于各种深引伸和弯折制造的受礼零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。
3 H63 普通黄铜；适用于冷态下压力加工，宜于进行焊接和钎焊。易抛光，是进行拉丝、扎制、弯曲等成型地主要合金。用于螺钉、酸洗用的圆辊等。
4 H6
5 普通黄铜；性能介于H68和H62之间，价格比H68便宜，也有较高的强度和塑性，能良好地承受冷、热压力加工，有腐蚀破裂倾向。用于小五金、日用品、小弹簧、螺钉、铆钉和机械零件。
5 H68 普通黄铜；有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。是普通黄铜中应用最为广泛的一个品种。用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、*等。
6 H70 普通黄铜；有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、*等。
7 H75 普通黄铜；有相当好的力学性能、工艺性能和耐蚀性能。能很好地在热态和冷态下压力加工。在性能和经济上居于H80、H70之间。用于低载荷耐蚀弹簧。
8 H80 普通黄铜；性能和H85相似，但强度较高，塑性也较好，在大气、淡水及海水中有较高的耐蚀性。用于造纸网、薄壁管、波纹管及房屋建筑用品。
9 H85 普通黄铜；具有较高的强度，塑性好，能很好地承受冷、热压力加工，焊接和耐蚀性能也都。用于冷凝和散热用管、虹吸管、蛇形管、冷却设备制件。
10 H90 普通黄铜；性能和H96相似，但强度较H96稍高，可镀金属挤途敷珐琅。用于供水及排水管、奖章、艺术品、水箱带以及双金属片。
11 H96 普通黄铜；强度比紫铜高（但在普通黄铜中，她是最低的），导热、导电性好，在大气和但是中有高的耐蚀性，且有良好的塑性，易于冷、热压力加工，易于焊接、锻造和镀锡，无应力腐蚀破裂倾向。在一般机械制造中用作导管、冷凝管、散热器管、散热片、汽车水箱带以及导电零件等。
12 HA159-3-2 铝黄铜；具有高的强度；耐蚀性是所有黄铜中最好的，腐蚀破裂倾向不大，冷态下塑性低，热态下压力加工性好。用于发动机和船舶业以及其它在常温下工作的高强度耐蚀件。
13 HA160-0-1 铝黄铜；具有高地强度，在大气、淡水和海水中耐蚀性好，但对腐蚀破裂敏感，在热态下压力加工性好，冷态下可塑性低。用于要求耐蚀地结构零件，如齿轮、蜗轮、衬套、轴等。
14 HA166-6-3-2 铝黄铜；为耐磨合金，具有高的强度、硬度和耐磨性，耐蚀性也较好，但有腐蚀破裂倾向，塑性较差。为铸造黄铜的移植品种。用于重负荷下工作重固定螺钉的螺母及大型蜗杆；可作铝青铜QA110-4-4的代用品。
15 HA167-2.5 铝黄铜；在冷态、热态下能良好地承受压力加工，耐磨性好，对海水地耐蚀性尚可，对腐蚀破裂敏感，钎焊和镀锡性能不好。用于船舶抗蚀零件。
16 HA170-1.5 铝黄铜；性能与HA177-2接近，但加入少量砷，提高了对海水的耐蚀
性，腐蚀破裂倾向减轻，并能防止黄铜在淡水中脱锌。在船舶和海滨热电站中用作冷凝管以及其它耐蚀零件。
17 HA177-2 铝黄铜；是典型的铝黄铜，有高的强度和硬度，塑性良好，可在热态冷态下进行压力加工，对海水及盐水有良好的耐蚀性，并耐冲击腐蚀，但有脱锌及腐蚀破裂倾向。在船舶和海滨热电站中用作冷凝管以及其它耐蚀零件。
18 HA177-2A铝黄铜；性能、成分与HA177-2相近，因加入少量的砷、锑，提高了对海水的耐蚀性，又因加入少量的铍，力学性能也有所改进，用途同HA177-2。
19 HA177-2B 铝黄铜；性能、成分与HA177-2相近，因加入少量的砷、锑，提高了对海水的耐蚀性，又因加入少量的铍，力学性能也有所改进，用途同HA177-2。
20 HFe58-1-1 铁黄铜；强度、硬度高，切削性好，但塑性下降，只能在热态下压力加工，耐蚀性尚好，有腐蚀破裂倾向。适用于热压和切削加工法制作的高强度耐蚀零件。21 HFe59-1-1 铁黄铜；具有高的强度、韧性、减摩性性良好，在大气、海水中的耐蚀性高，但有腐蚀破裂倾向，热态下塑性良好。用于制作在摩擦和受海水腐蚀条件下工作的结构零件。
22 HMn55-3-1 锰黄铜；性能和HMn57-3-1接近，为铸造黄铜的移植品种。用于耐腐蚀结构零件。
23 HMn57-3-1 锰黄铜；强度、硬度高，塑性低，只能在热态下进行压力加工；在大气、海水、过热蒸汽中的耐蚀性比一般黄铜好，但有腐蚀破裂倾向。用于耐腐蚀结构零件。
24 HMn58-2 锰黄铜；在海水和过热蒸汽、氯化物中有高的耐蚀性，但有腐蚀破裂倾向；力学性能良好，导热导电性低，易于在热态下进行压力加工，冷态下压力加工性尚可，是应用较广的黄铜品种。用于腐蚀条件下工作的重要零件和弱电流工业用零件。
25 HNi65-5 镍黄铜；有高的耐蚀性和减摩性，良好的力学性能，在冷态和热态下压力加工性能极好，对脱锌和“季裂”比较稳定，导热导电性低。但因镍的价格较贵，故HNi65-5一般用的不多。用于压力表管、造纸网、船舶用冷凝管等，可作锡磷青铜和德银的代用品。
26 HPb59-1 铅黄铜；是应用较广泛的铅黄铜，它的特点是切削性好，有良好的力学性能，能承受冷、热压力加工，易钎焊和焊接，对一般腐蚀有良好的稳定性，但有腐蚀破裂倾向，适于以热冲压和切削加工制作的各种结构零件，如螺钉、垫圈、垫片、衬套、螺母、喷嘴等。
27 HPb59-1A铅黄铜；是应用较广泛的铅黄铜，它的特点是切削性好，有良好的力学性能，能承受冷、热压力加工，易钎焊和焊接，对一般腐蚀有良好的稳定性，但有腐蚀破裂倾向，杂质含量较高，用于比较次要的制件。适于以热冲压和切削加工制作的各种结构零件，如螺钉、垫圈、垫片、衬套、螺母、喷嘴等。
28 HPb60-1 铅黄铜；有好的切削加工性和较高的强度，其他性能同HPb59-1。用于结构零件。
29 HPb61-1 铅黄铜；切削性良好，热加工性极好。主要用作自动切削部件。
30 HPb63-3 铅黄铜；是含铅高的铅黄铜，不能热态加工，切削性能极为优良，且有高地减摩性能，其他性能和HPb59-1相似。主要用于钟表结构零件，也用于汽车、拖拉机零件。
31 HPb64-2 铅黄铜；是含铅高的铅黄铜，不能热态加工，切削性能极为优良，且有高地减摩性能，其他性能和HPb59-1相似。主要用于钟表结构零件，也用于汽车、拖拉机零件。
32 HPb74-3 铅黄铜；是含铅高的铅黄铜，一般不进行热加工，因有热脆倾向。有好的切削性。用于钟表、汽车、拖拉机零件以及一般机器零件。
33 HSi65-1.5-3 硅黄铜；强度高，耐蚀性好，在冷态和热态下能很好地进行压力加工，
易于焊接和钎焊，有很好地耐磨和切削性，但有腐蚀破裂倾向，为耐磨锡青铜的代用品，用于腐蚀和摩擦条件下工作的高强度零件。
34 HSi80-3 硅黄铜；有良好的力学性能，耐蚀性高，无腐蚀破裂倾向，耐磨性亦可，在冷态、热态下压力加工性好，易焊接和钎焊，切削性好。导热导电性是黄铜中最低的。用于船舶零件、蒸汽管和水管配件等。
35 HSn60-1 锡黄铜；性能与HSn62-1相似，主要产品为线材。用作船舶焊接结构用的焊条。
36 HSn62-1 锡黄铜；在海水中有高的耐蚀性，有良好的力学性能，冷加工时有冷脆性，只适用于热压加工，切削性好，易焊接和钎焊，但有腐蚀破裂（季裂）倾向。用作海水或汽油接触的船舶零件或其它零件。
37 HSn70-1 锡黄铜；是典型的锡黄铜，在大气、蒸汽、油类和海水中油高的耐蚀性，且有良好的机械性能，切削性尚可，易焊接和钎焊，在冷、热状态下压力加工性好，有腐蚀破裂（季裂）倾向。用于海轮上的耐蚀零件（如冷凝管），与海水、蒸汽、油类接触的导管，热工设备零件。
38 HSn90-1 锡黄铜；机械性能和工艺性能极近似于H90普通黄铜，但有高的耐蚀性和减摩性，目前只有这种锡黄铜可作为耐磨合金使用。用于汽车拖拉机弹性套管及其它耐蚀减摩零件。
39 QAl10-3-1.5 铝青铜；为含铁、锰元素的铝青铜。具有高的强度和耐磨性，经淬火、回火后可提高因故的，有较好的高温耐蚀性和抗氧化性，在大气、淡水和海水中抗蚀性很好，切削性尚可，可焊接，不易钎焊，热态下压力加工性良好。用于制作高温条件下工作的耐磨零件和各种标准件，如齿轮、轴承衬套、圆盘、导向摇臂、飞轮、固定螺帽等。可代替高锡青铜制作重要机件。
40 QAl10-4-4 铝青铜；为含铁、镍元素的铝青铜。属于高强度耐热青铜，高温（400℃）下力学性能稳定，有良好的减摩性，在大气、淡水和海水中抗蚀性很好，热态下压力加工性良好，可热处理强化，可焊接，不易钎焊，切削性尚好。用于高强度的耐磨零件和高温下（400℃）工作的零件，如衬套、轴套、齿轮、球形座、螺母、法兰盘、滑座等以及其它各种重要的耐蚀耐磨零件。
41 QAl11-6-6 铝青铜；成分、性能和QAl10-4-4相近。用于高强度耐磨零件和500℃下工作的高温抗蚀耐磨零件。
42 QAl5 铝青铜；为不含其它元素的铝青铜。有较高的强度、弹性和耐磨性；在大气、淡水、海水和某些酸中耐蚀性高，可电焊、气焊，不易钎焊，能很好地承受在冷态或热态下承受压力加工，不能淬火回火强化，制作弹簧和其它要求耐蚀地弹性元件，齿轮摩擦轮，涡轮传动结构等，可作为QSn6.5-0.4、4-3和4-4-4的代用品。
43 QAl7 铝青铜；性能用途和QAl5相似，因含铝量稍高，其强度较高。用途同QAl5。
44 QAl9-2 铝青铜；为含锰的铝青铜。具有高的强度，在大气、淡水和海水中抗蚀性很好，可以电焊和气焊，不易钎焊，在热态和冷态下压力加工性均好。用于高强度耐蚀零件以及在250℃以下蒸汽介质中工作的管配件和海轮上零件。
45 QAl9-4 铝青铜；为含铁的铝青铜。具有高的强度和减摩性，良好的耐蚀性，热态下压力加工性良好，可电焊和气焊，但钎焊性不好，可用作高锡耐磨青铜的代用品。用于制作在高负荷下工作的抗磨、耐蚀零件，如轴承、轴套、齿轮、蜗轮、阀座等，也用于制作双金属耐磨零件。
46 QBe1.7 铍青铜；为含有少量镍、钛的铍青铜。句哟和QBe2相近的特性，其优点是：弹性迟滞小、疲劳强度高，温度变化时弹性稳定，性能对时效温度变化的敏感性小、价格较低廉，而强度和硬度比QBe2降低甚少。制作各种重要用途弹簧、精密仪表的弹性元件、
敏感元件以及承受高变向载荷的弹性元件，可代替QBe2和QBe2.15等牌号的铍青铜。
47 QBe1.9 铍青铜；为含有少量镍、钛的铍青铜。句哟和QBe2相近的特性，其优点是：弹性迟滞小、疲劳强度高，温度变化时弹性稳定，性能对时效温度变化的敏感性小、价格较低廉，而强度和硬度比QBe2降低甚少。制作各种重要用途弹簧、精密仪表的弹性元件、敏感元件以及承受高变向载荷的弹性元件，可代替QBe2和QBe2.15等牌号的铍青铜。
48 QBe1.9-0.1 铍青铜；为含有少量镍、钛的铍青铜。句哟和QBe2相近的特性，其优点是：弹性迟滞小、疲劳强度高，温度变化时弹性稳定，性能对时效温度变化的敏感性小、价格较低廉，而强度和硬度比QBe2降低甚少。具有不产生火花的特点。制作各种重要用途弹簧、精密仪表的弹性元件、敏感元件以及承受高变向载荷的弹性元件，可代替QBe2和QBe2.15等牌号的铍青铜。
49 QBe2 铍青铜；为含有少量镍的铍青铜。是力学、物理、化学综合性能良好的一种合金。经淬火调质后，具有高的强度、硬度、弹性、耐磨性、疲劳极限和耐热性；同时还具有高的导电性、导热性和耐寒性，无磁性，碰击时无火花，易于焊接和钎焊，在大气、淡水和海水中抗蚀性极好。制作各种精密仪表、仪器中的弹簧和弹性元件，各种耐磨零件以及在高速、高压和高温下工作的轴承、衬套。
50 QBe2.15 铍青铜；为不含其它合金元素的铍青铜。性能和QBe2相似，但强度、弹性、耐磨性比QBe2稍高，韧性和塑性稍低，对较大型铍青铜的调质工艺性能不如QBe2好。用途同QBe2。
51 QCd1.0 镉青铜；具有高的导电性和导热性，良好的耐磨性和减摩性，抗蚀性好，压力加工性能良好，镉青铜的时效硬化效果不显著，一般采用冷作硬化来提高强度。用作工作温度250℃下的电机整流子片、电车触线和电话用软线以及电焊及的电机。
52 QCr0.5 —
53 QCr0.5-0.2-0.1 铬青铜；为加有少量镁、铝的铬青铜。与QCr0.5相比，不仅进一步提高了耐热性，而且改善缺口敏感性，其它性能和QCr0.5相似，用途同QCr0.5。
54 QMn1.5 锰青铜；含锰量较QMn5低；与QMn5相比，强度、硬度较低，但塑性较高，其它性能相似。用途同QMn5。
55 QMn5 锰青铜；为含锰量较高的锰青铜。有较高的强度、硬度和良好的塑性，能很好地在热态及冷态下承受压力加工，有好的耐蚀性，并有高的热强性，400℃下还能保持其力学性能。用于制作蒸汽机零件和锅炉的各种管接头、蒸汽阀门等高温耐蚀零件。
56 QSi1-3 硅青铜；为含锰、镍元素的硅青铜。具有高的强度，相当好的耐磨性，能热处理强化，淬火回火后强度和硬度大大提高，在大气、淡水和海水中有较高的耐蚀性，焊接性和切削性良好。用于制造在300℃以下，润滑不良、单位压力不大的工作条件下的摩擦零件（如发动机排气和进气门的导向套）以及在腐蚀介质中工作的结构零件。
57 QSi3-1 硅青铜；为加有锰的硅青铜。有高的强度、弹性和耐磨性，塑性好，低温下仍不变脆；能良好地与青铜、钢和其它合金焊接，特别时钎焊性好；在大气、淡水和海水中的耐蚀性高，对于苛性钠几氯化物的作用也非常稳定；能很好地承受冷、热压力加工，不能热处理强化，通常在退火和加工硬化状态下使用，此时有高地屈服极限和弹性。用于制作在腐蚀介质中工作的各种零件，弹簧和弹簧零件，以及蜗杆、蜗轮齿轮、轴套、制动销和杆类耐磨零件，也可用于制作焊接结构中的零件，可代替重要的锡青铜，甚至铍青铜。
58 QSn4-3 锡青铜；为含锌的锡青铜。有高的耐磨性和弹性，抗磁性良好，能很好地承受热态或冷态压力加工；在硬态下，切削性好，易焊接和钎焊，在大气、淡水和海水中耐蚀性好。用于制作弹簧（扁弹簧、圆弹簧）及其它弹性元件，化工设备上的耐蚀零件以及耐磨零件（如衬套、圆盘、轴承等）和抗磁零件，造纸工业用的刮刀。
59 QSn4-4-2.5 锡青铜；为添有锌、铅合金元素的锡青铜。有高的减摩性和良好的切
削性，易于焊接和钎焊，在大气、淡水中具有良好的耐蚀性；只能在冷态进行压力加工，因含铅，日加工时易引起热脆。用于制作摩擦条件下工作的轴承、卷边轴套、成套、圆盘以及衬套的内垫等。
60 QSn4-4-4 锡青铜；为添有锌、铅合金元素的锡青铜。有高的减摩性和良好的切削性，易于焊接和钎焊，在大气、淡水中具有良好的耐蚀性；只能在冷态进行压力加工，因含铅，日加工时易引起热脆。用于制作摩擦条件下工作的轴承、卷边轴套、成套、圆盘以及衬套的内垫等。使用温度可达300℃以下，是一种热强性较好的锡青铜。
61 QSn6.5-0.1 锡青铜；为磷青铜。有高的强度、弹性、耐磨性和抗磁性，在热态和冷态下压力加工性良好，对点火花有较高的抗燃性，可焊接和钎焊，切削性好，在大气和淡水中耐蚀。用于制作弹簧和导电性好的弹簧接触片，精密仪器中的耐磨零件和抗磁零件，如齿轮、电刷盒、振动片、接触器。
62 QSn6.5-0.4 锡青铜；为磷青铜。性能用途和QSn6.5-0.1相似，因含磷量较高，其抗疲劳强度较高，弹性和耐磨性较好，但在热加工时有热脆性，只能接受冷压力加工。除用作弹簧和耐磨零件外，主要用于造纸工业制作耐磨的铜网和单位负荷<1000N/cm2=圆周速度370℃）下还原气氛中加工（退火、焊接等）和使用。适用于制造电线、电缆、导电螺钉、*、化工用蒸发器、垫圈、铆钉、管嘴等。

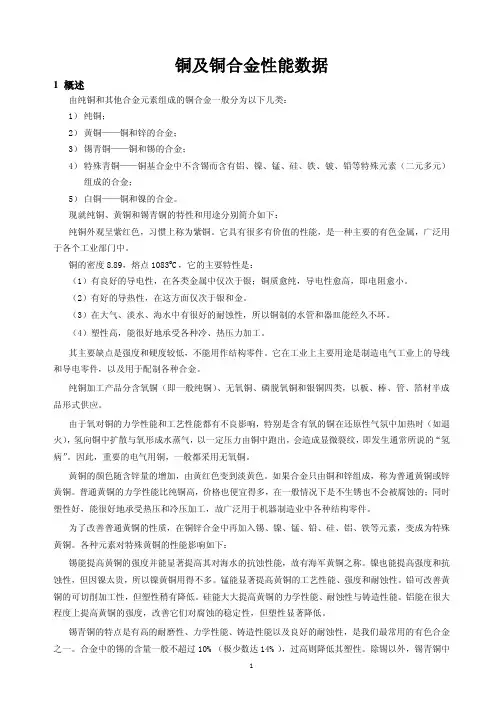

牌号：白铜C7521prefix = o ns = "urn:schemas-microsoft-com:office:office" 标准：日本 C7521白铜： 以镍为主要添加元素的铜合金。纯铜加镍能显著提高强度、耐蚀性、硬度、电阻和热电性，因此白铜较其他铜合金的机械性能、物理性能都异常良好，延展性好、硬度高、色泽美观、耐腐蚀、富有深冲性能，被广泛使用于造船、石油化工、电器、仪表、医疗器械、日用品、工艺品等领域，并还是重要的电阻及热电偶合金。 C7521白铜分类： 普通白铜是铜和镍的合金﹔ 复杂白铜：加有锰、铁、锌、铝等元素的白铜合金称复杂白铜（即三元以上的白铜），包括铁白铜、锰白铜、锌白铜和铝白铜等。 ①铁白铜：铁白铜中铁的加入量不超过2％以防腐蚀开裂，其特点是强度高，抗腐蚀特别是抗流动海水腐蚀的能力可明显提高。 ②锰白铜：锰白铜具有低的电阻温度系数，可在较宽的温度范围内使用，耐腐蚀性好，还具有良好的加工性。 ③锌白铜：锌白铜具有优良的综合机械性能，耐腐蚀性优异、冷热加工成型性好，易切削，可制成线材、棒材和板材，用于制造仪器、仪表、医疗器械、日用品和通讯等领域的精密零件。 ④铝白铜：是以铜镍合金为基加入铝形成的合金。主要用于造船、电力、化工等工业部门中各种高强耐蚀件。 C7521白铜性能： 白铜是以镍为主要添加元素的铜基合金，呈银白色，有金属光泽，故名白铜。铜镍之间彼此可无限固溶形成连续固溶体，即不论彼此的比例多少，而恒为α--单相合金。当把镍熔入红铜里，含量超过16％以上时，产生的合金色泽就变得洁白如银，镍含量越高，颜色越白。白铜中镍的含量一般为25%。 C7521白铜应用： 产品广泛用于电器、电子、电力、汽车、通讯、五金等行业，如变压器铜带、引线框架材料带、射频电缆带、太阳能光伏铜带、高炉用铜冷却壁板、含银无氧铜板、电子接插件铜带、模具电极铜板、乐器铜板等。 C7521白铜化学成分： 牌号主要成份其他成份 日本Cu Ni Zn Fe Al Pb Mn C752164.5-66.516.5-19.5余量———— C7521白铜力学性能：
铜及铜合金的分类 第二章铜及铜合金的分类铜是人类最早使用的金属，自然界有自然铜存在，与其他金属不同，铜在自然界中既以矿石的形式存在，也同时以纯金属的形式存在，其应用以纯铜为主，同时其合合金也在工业等多个领域中广泛应用，工业上常将铜和铜合金分为四类，分别是：纯铜、黄铜、青铜和白铜。1. 铜与铜合金的分类1.1 按生产应用的方式（可分为二大类）形变铜与铜合金、铸造铜与铜合金对于压力加工专业来说，主要是和形变铜与铜合金打交道，因此，重点学习形变铜与铜合金。1.2 铜与铜合金的名称：根据历史上形成的习惯，起的是某一种颜色的名称，它们是：紫铜——纯铜Cu 黄铜——Cu-Zn 合金青铜——锡青铜：Cu-Sn 合金铝青铜：Cu-Al 合金铍青铜：Cu-Be 合金钛青铜：Cu-Ti 合金白铜—— Cu-Ni 合金( 有的铜合金叫做青铜，但合金的颜色并不真就是青色的。) 2. 纯铜纯铜的新鲜表面是玫瑰红色的，当表面氧化形成氧化亚铜Cu2O 膜后就呈紫色，所以纯铜就常被称为紫铜。紫铜具有好的导电、导热、耐蚀和可焊等性能，并可冷、热压力加工成各种半成品，工业上广泛用于制作导电、导热和耐蚀等器材。 2.1纯铜的成份、组织与性能 2.2.1．其结构、组织：在金属学中学过，纯Cu的晶体[结构]是面心立方晶格（f、c、c），滑移系多，易塑性变形，塑性好。其组织由单一的铜晶粒组成。2.2.2．在成分方面：100%纯的金属是没有的，非100%纯。Cu 的最高纯度可达99.999%（三个9）工业纯Cu 的纯度约为99.90～99.96%杂质的存在相当于使纯铜的成份改变，这自然会引起一些性能的变化。虽纯Cu 有一些性能几乎不受杂质的影响但导电率、机械性能却受杂质或晶4 体缺陷的影响较大现在先综合看看工业纯Cu 的性能—— 2.2 工业纯铜的性能2.2.1 纯铜的性能优点：从纯铜的各种性能中我们可以总结出几条性能优点，从而可以明白为什么铜会以纯金属的形式得到这么广泛的应用。①优良的导电、导热性；∴Cu 广泛用于：导电器（如：电线、电缆、电器开关）导热器（如：冷凝管、散热管、热交换器）②良好的耐蚀性；Cu具有极好的耐蚀性，且反应后表面有保护膜（铜绿）在普通的温度下，铜不太会与干燥空气中的氧气O2反应，但Cu能与CO2、SO2、醋发生作用，生成铜绿――碱式碳酸铜、碱式硫酸铜CuSO4·3(OH)2 （深绿色）、碱式醋酸铜，这样铜的表面上就慢慢生成了一层保护膜。③有良好的塑性退火工业纯铜的拉伸延伸率δ ≈50%，纯Cu 易加工成材例：加工出来的细铜丝可细于头发丝（8 丝）达4～5 丝2.2.2 纯铜的机械性能与工艺性能我们通过结合纯铜的生产、加工过程来了解、认识(1) 纯Cu 的加工过程（几乎全部纯铜都是经过加工成材供应用户的，我们在工厂中可以观察到，其生产过程一般为：(2) 纯铜的机械性能——①铸态铜的性能很低；②经加工后，软态铜、硬态铜的性能，见上面数据；③铜经过强烈冷加工（形变率ε ≥80%）后，强度δ b将急剧升高，但塑 5 性强烈变坏，加工硬化很厉害，对纯铜来说，其机械性能是由其晶粒度和位借密度所决定的。(3) 纯铜的热加工工艺性能我们知道，热加工应选择在塑性高的温度范围
铜及铜合金牌号对照表 CONVERSION TABLE OF GRADES FOR COPPER & ITS ALLOYS
Werkstoffe: Automatenstahl: 11SMn30 11SMnPb30 * 11SMnPb37 * *) auc h 麻省理工学院Zus5atzen 冯Bi und Te (1.0715) (1.0718) (1.0737) Nirosta (INOX): X14CrMoS17 X8CrNiS18-9 (1.4104) (1.4305) 弄乱: CuZn38Pb1,5 CuZn39Pb3 CuZn35Ni2 CuZn40Al2 (2.0371) (2.0401) (2.0540) (2.0550) Neusilber: CuNi7Zn39Pb3Mn2 CuNi12Zn30Pb1 (2.0771) (2.0780) Kupfer: OsnaCu58S OsnaCu58Te (2.1498) (2.1546) 铝: AlMgSiPb AlCu4PbMgMn AlCu6BiPb (3.0615) (3.1645) (3.1655) Titan: 6.Al4V (3.7165) Maschinen: ? 索引Automaten □2 - □60mm ? Tornos-Langdrehautom aten □2 - □26mm ? Esco-Ringdrehautomaten □1 - □9mm ? 索引, Tornos und Esco CNC-Drehautomaten bis □100mm ? Kummer Feinstdrehautomaten ? 6-Spindel-Drehautomaten: 索引bis □32mm (CNC), 可利用的合金从瑞士METALWORKS
第二章铜及铜合金的分类 铜是人类最早使用的金属，自然界有自然铜存在，与其他金属不同，铜在自然界中既以矿石的形式存在，也同时以纯金属的形式存在，其应用以纯铜为主，同时其合合金也在工业等多个领域中广泛应用，工业上常将铜和铜合金分为四类，分别是：纯铜、黄铜、青铜和白铜。 1. 铜与铜合金的分类 1.1 按生产应用的方式（可分为二大类）形变铜与铜合金、铸造铜与铜合金 对于压力加工专业来说，主要是和形变铜与铜合金打交道，因此，重点学习形变铜与铜合金。 1.2 铜与铜合金的名称： 根据历史上形成的习惯，起的是某一种颜色的名称，它们是： 紫铜——纯铜Cu 黄铜——Cu-Zn 合金 青铜——锡青铜：Cu-Sn 合金 铝青铜：Cu-Al 合金 铍青铜：Cu-Be 合金 钛青铜：Cu-Ti 合金 白铜——Cu-Ni 合金 ( 有的铜合金叫做青铜，但合金的颜色并不真就是青色的。) 2. 纯铜 纯铜的新鲜表面是玫瑰红色的，当表面氧化形成氧化亚铜Cu2O膜后就呈紫色，所以纯铜就常被称为紫铜。 紫铜具有好的导电、导热、耐蚀和可焊等性能，并可冷、热压力加工成各种半成品，工业上广泛用于制作导电、导热和耐蚀等器材。 2.1纯铜的成份、组织与性能 2.2.1．其结构、组织：在金属学中学过，纯Cu的晶体[结构]是面心立方晶格（f、c、c），滑移系多，易塑性变形，塑性好。其组织由单一的铜晶粒组成。 2.2.2．在成分方面：100%纯的金属是没有的，非100%纯。Cu 的最高纯度可达99.999%（三个9）工业纯Cu 的纯度约为99.90～99.96%杂质的存在相当于使纯铜的成份改变，这自然会引起一些性能的变化。 虽纯Cu 有一些性能几乎不受杂质的影响但导电率、机械性能却受杂质或晶

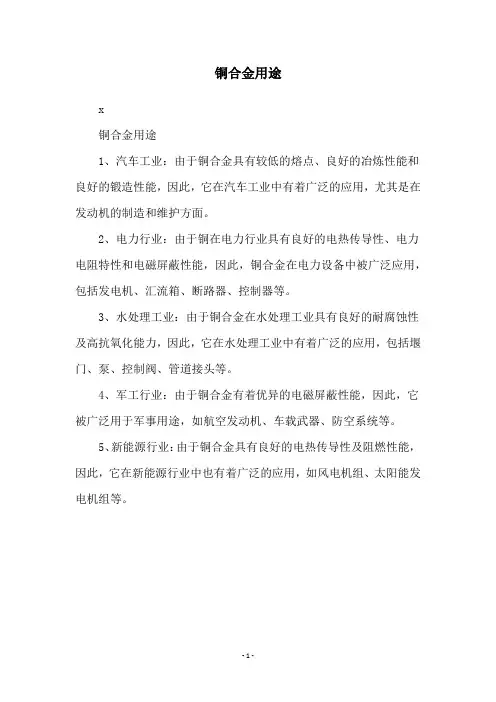

铜合金的分类及用途 铜合金主要包括铍铜合金、银铜合金、镍铜合金、钨铜合金、磷铜合金。 、铍铜合金 铍铜合金是一种可锻和可铸合金，属时效析出强化的铜基合金，经淬火时效处理后具有高的强度、硬度、弹性极限，并且稳定性好，具有耐蚀、耐磨、耐疲劳、耐低温、无磁性、导电导热性好、冲击时不会产生火花等一系列优点。铍铜材基本上分为高强高弹性铍铜合金（含铍量为．％－．％）和高导电铜铍合金（含铍量为．％－．％）。 铍铜合金用途 铍铜合金常被用作高级精密的弹性元件，如插接件、换向开关、弹簧构件、电接触片、弹性波纹，还有耐磨零器材、模具及矿山和石油业用于冲击不产生火花的工具。现在铍铜材料已被广泛应用于航空航天、电器、大型电站、家电、通信、计算机、汽车、仪表、石油、矿山等行业，享有有色金属弹性王的美誉。 、银铜合金 银铜合金是通过将纯铜和纯银加入电熔炉进行熔炼，经铸造得到坯料，再加工成各种规格的成品。银铜合金的主要应用为电接触材料、焊接材料、银铜合金排及铜银合金接触线。 银铜合金种类 银铜合金：银和铜的二元合金，铜具有强化作用。 类型：有，，，和等合金。 用途：有良好的导电性、流动性和浸润性、较好的机械性能、硬度高，耐磨性和抗熔焊性。有偏析倾向。用真空中频炉熔炼，铸锭经均匀化退火后可冷加工成板材、片材和丝材。作空气断路器、电压控制器、电话继电器、接触器、起动器等器件的接点，导电环和定触片。真空钎料，整流子器，还可制造硬币、装饰品和餐具等。 、镍铜合金 镍铜合金通常被称为白铜。纯铜加镍能显著提高强度、耐蚀性、电阻和热电性，主要应用在海水淡化及海水热交换系统、汽车制造、船舶工业、硬币、电阻线、热电偶。工业用白铜根据性能特点和用途不同分为结构用白铜和电工用白铜两种，分别满足各种耐蚀和特殊的电、热性能。
关于铜合金的凝固技术 初见，发现生活之美https://www.doczj.com/doc/1518862877.html,/ 1、前言 铜是与人类关系非常密切的有色金属，被广泛地应用于电气、轻工、机械制造、建筑工业、国防工业等领域，在我国有色金属材料的消费中仅次于铝。铜在电气、电子工业中应用最广、用量最大，占总消费量一半以上。用于各种电缆和导线，电机和变压器的绕阻，开关以及印刷线路板等；在机械和运输车辆制造中，用于制造工业阀门和配件、仪表、滑动轴承、模具、热交换器和泵等；在化学工业中广泛应用于制造真空器、蒸馏锅、酿造锅等；在国防工业中用以制造子弹、炮弹、枪炮零件等，每生产100万发子弹，需用铜13--14吨；在建筑工业中，用做各种管道、管道配件、装饰器件等。铜的这种广泛应用使得研究开发高性能的铜合金来满足日益发展的要求显得很有必要。 随着研究的进展，制备高性能铜合金的工艺方法越来越多，并向实用化工业化生产进行，总的来说有合金化法、复合材料法。合金化法就是传统的固溶强化和析出强化，这种方法虽然在一定程度上提高了铜合金的强度，最高抗拉强度可以达到650Mpa，但由于固溶于铜基体中的原子引起铜原子点阵畸变对电子的散射作用增强，使铜合金电阻增大，因而降低了Cu合金的导电性。复合材料法包括粉末冶金法、塑性变形法、定向凝固法等。其中有一些方法还只是停留在实验室阶段，离投入生产有一段距离。虽然一些新工艺也在高性能铜合金的生产制备方面有所突破，如70年代就有美国SCM公司生产氧化物弥散强化铜合金，确立了此种合金的地位，而且粉末冶金技术也越来越多的应用到制备高性能的铜合金，但一种新的方法由研究到使用毕竟有一段很长的路要走，而以传统的熔炼和铸造技术在制备生产铜合金方面还是占有很大的地位，问题是如何改进这些工艺发展适合我国资源国情和市场需求的铜及合金产品。尤其是随着电子工业的急速发展，带来了工程中各种机械向着小型化发展的倾向，因而也就强烈的需要我们去开发新的铸造方法以生产那些没有铸造缺陷的优质材料。 现在很多研究都致力于在合金中加入什么样的元素对其机械性能产生怎么样的影响，而且也取得一系列的进展，并且一些还没有应用到实际当中去，说明还是有继续研究的必要，由于这文章是关于凝固技术这门课的，所以将主要关注的在熔炼铸造方面，如何能够制得好的凝固铸件，结合自己的专业，将介绍放在铜合金方面。 2、凝固理论进展 在近几十年中，凝固技术的重要进展有：连续铸造的扩大应用；定向凝固与单晶生长技术的完善；半固态（流变)铸造从研究走向了实际应用；通过凝固过程制备重要的新型材料，如复合材料、自生复合材料、梯度材料等；快速凝固技术的出现与应用。快速凝固是通过合金熔体的快速冷却或非均质形核的被遏制，使合金在很大的过冷度下发生高生长速率(≥l—100cm/s)的凝固，可制备非晶、准晶、微晶和纳米晶合金，此类新型功能或结构材料正在逐步进入工业应用。可见，现代凝固技术的发展不仅致力于获得外形完美、内无宏观缺陷的零件，而且追求在材料中形成常规工艺条件下不可能出现的结构与显微组织特征，使其具备一系列特殊优异的使用性能。从这个意义上说，新凝固技术与新材料的研究和发展已融为一体，最具代表性的例子是快速凝固技术，它的出现和发展直接促进了
高性能金属新材料（特种金属功能材料、高端金属结构材料） 一、金属类新材料 金属新材料按功能和应用领域可划分为高性能金属结构材料和金属功能材料。高性能金属结构材料指与传统结构材料相比具备更高的耐高温性、抗腐蚀性、高延展性等特性的新型金属材料，主要包括钛、镁、锆及其合金、钽铌、硬质材料等，以及高端特殊钢、铝新型材等。金属功能材料指具有辅助实现光、电、磁或其他特殊功能的材料，包括磁性材料、金属能源材料、催化净化材料、信息材料、超导材料、功能陶瓷材料等。 与其他材料相比，稀土具有优异的光、电、磁、催化等物理特性，近年来在新兴领域的应用急速增长，其中永磁材料是稀土应用领域最重要的组成部分，2009年永磁材料占稀土新材料消费总量的57%。在国家新兴产业政策的推动下，新能源汽车、风力发电、节能家电等领域将拉动稀土永磁材料钕铁硼磁体的需求出现爆发式增长。建议重点关注钕铁硼行业龙头中科三环、宁波韵升，以及稀土资源类企业包钢稀土、厦门钨业等。 钢铁材料、稀有金属新材料、高温合金、高性能合金是属于金属类工程结构材料。 ①、钢铁材料和稀有金属新材料 钢铁材料提高钢材的质量、性能，延长使用周期，在钢铁材料生产中，应用信息技术改造传统的生产工艺，提高生产过程的自动化和智能化程度，实现组织细化和精确控制，提高钢材洁净度和高均匀度，出现低温轧制、临界点温度轧制、铁素体轧制等新工艺。 稀有金属新材料指高强、高韧、高损伤容限钛合金，以及热强钛合金、锆合金、难熔金属合金、钽钨合金、高精度铍材等。 ②、高温合金和高性能合金 高温结构材料主要种类包括：高温合金、粉末合金、高温结构金属间化合物，以及高熔点金属间化合物等。 二、高性能结构材料 从世界上新材料的发展趋势看，钢铁材料和有色金属材料的生产一直在向短流程、高效率、节能降耗、洁净化、高性能化、多功能化的方向发展。结构材料其主要功能是承担负载（如火车、汽车、飞机）。汽车用钢近年来已从一般钢铁发展为使用高强合金钢、铝合金或特殊的高强Mg基合金，高强Ti合金在高强钢中有重要位置，不锈钢则有取代碳钢的趋势。用于军用飞机的Al合金及一般钢材则被先进的Ti合金及高分子基复合材料所取代。进一步还需要发展碳纤维增强复合材料或Al基复合材料。 结构材料的主体有： （1）钢铁 钢铁材料，特别是具有多相结构和复杂成分的优质钢具有重要的应用前景和潜在优势，需要开展相应的基础研究。联系微米和纳米技术的纳米层间结构、织构以及晶界和界面都可视为改善钢铁材料的重要途径。 （2）Al合金 Al基材料及相应的沉淀硬化效应导致高强铝合金的出现，相关技术工艺已发展为“沉淀科学”，它涉及“相”间晶体结构的匹配性以及合金的稳定性，特别是时效合金的稳定性直接影响航空或空间应用，因此可视为Al合金基础研究中的重要问题。 （3）Mg合金 镁及镁合金广泛应用于冶金、汽车、摩托车、航空航天、光学仪器、计算机、电子与通讯、电动、风动工具和医疗器械等领域。镁合金是最轻的工程结构材料，以其优良的导热性、减振性、可回收性、抗电磁干扰及优良的屏蔽性能等特点，被誉为新型“绿
C36000铅黄铜 C36000延展性好，深冲性能好。应用于钟表零件、汽车、拖拉机及一般机器零件。 铅黄铜切削加工性能优良，有高的减摩性能，用于钟表结构件及汽车拖拉机零件。 C36000化学成分： 锌(Zn)余量,铅(Pb)2.4～3.0,铝(Al)≤0.5,铁(Fe)≤0.10,锑(Sb)≤0.005,磷(P)≤0.01,铋(Bi)≤0.002,铜(Cu)62.0～65.0,杂质总和％≤0.75 ANK20无氧红铜 产品说明： 无氧红铜(Oxygen-free copper) 型号：ANK-20 Madel:ANK-20 标准：JIS-C1020P 制造工艺：冷拔/冷轧/热轧 产品特点：结构致密均匀，无气孔，砂眼，纯度高损耗小，导电导热延伸性能均佳，含氧量低于0.002%，性能优越，是精密模具放电加工的最佳之选. 产品应用：适用于各种高精密模具的放电加工材料或高压电气开关等电器配件 相关参数：硬度为HV86-102导电率大于等于59ms/m比重约8.9g/cm3 提供板材、棒材、异型件加工 ANK570钨铜合金 钨铜合金(Tungsten copper) 型号:ANK-5-70(ANK-是型号70表示钨含量约为70%) Model:ANK-5-70 产品特性:铜钨合金综合铜和钨的优点,高强度/高比重/耐高温/耐电弧烧蚀/导电电热性能好/加工性能好,ANK钨铜采用高质量钨粉及无氧铜粉,应用等静压成型(高温烧结账-渗铜, 保证产品纯度及准确配比,组织细密,性能优异.) 提供板材、棒材、触点材、焊轮、电子封装片、异型件 产品应用:应用于高硬度材料及溥片电极放电加工,电加工产品表面光洁度高,精度高,损耗低,有效节约材料。有钨60/钨70/钨85/钨90可供选择。 主要参数:密度G/cm3(13.9)抗拉强度Mpa(≥680 )硬度HV(≥186 )硬度软化温度℃(≥1000)导电率IACS(%)(≥42 )热导率W/mk(247 )库存板、棒材供客户选择 CuCrZr铬锆铜 铬锆铜（CuCrZr）化学成分（质量分数）%（ Cr:0.25-0.65， Zr:0.08-0.20）硬度（HRB78-83）导电率 43ms/m 软化温度550℃ 特点：具有较高的强度和硬度，导电性和导热性，耐磨性和减磨性好，经时效处理后硬度、强度、导电性和导热性均显著提高，易于焊接。广泛用于电机整流子，点焊机，缝焊机，对焊机用电极，以及其他高温要求强度、硬度、导电性、导垫性的零件。用制作电火花电极能电蚀出比较理想的镜面,同时直立性能好,能完成打薄片等纯红铜难以达到的效果对钨钢等难加工材质表现良好，铬锆铜有良好的导电性，导热性，硬度高，耐磨抗爆，抗裂性以及软化温度高，焊接时电极损耗少，焊接速度快，焊接总成本
铜及铜合金概述 铜是人类最早发现和使用的金属材料，铜的熔点低，易合金化，是人类使用的最古老的金属之一，早在公元前7000年人类就认识了自然铜，大约在公元前3000年左右在世界各地出现了具有较高水平的铜冶炼业。3500年前人们开始用铜合金制作生活器皿，曾经开创了辉煌灿烂的古代青铜文明。 现代工业文明制品，大多数使用金属材料，尤其是重要部件，显示了其的可靠性，但使用单一金属的情况很少，大多使用合金材料，合金品种多，制造工艺各有特色。铜及铜合金的特点不单纯是强度，主要是导、电导热性能优良，必须充分发挥其的导电性能好的优势，才能最大限度地为社会做贡献。近现代，特别是十七世纪的产业革命，及法拉第电磁感应定律发现以来，由于铜及铜合金具有优良的导电、导热、耐蚀性能，易于加工，外表美观而大规模应用于现代工程技术领域，广泛应用于机械、电子、电气、化工、交通、能源、建筑、信息通讯等领域，例如：一部拖拉机平均用铜31㎏，一部解放汽车平均用铜21㎏，各种家用电器产品、工业装置等都离不开铜及铜合金产品，是国民经济中不可替代的重要工程材料。据国外统计，发达国家铜及铜合金与钢的消费比例大约在1.3：100左右，铜及铜合金的品种及消费量已成为衡量一个国家工业技术水平的标志之一。 铜及铜合金在工程技术领域广泛应用的根本特点是：其是目前经济的导电材料。纯铜具有仅次于银的高导电、导热性能、适宜的强度、优良的耐蚀性能，易于钎焊和形变加工，大量用于制造各种电气导线和导体，其在电气（器）、电子行业应用的比例占总产量的一半以上，例如：制造1万千瓦发电设备，包括输变电器材在内需用铜材近800吨。近年来随着能源日益紧迫，各行业节能降耗工作日益突出，电动机是广泛应用的耗电大户，各国都十分重视高效节能电动机的开发推广，其中降低电阻消耗的重要途径就是加大电动机绕组的截面积。同时随着人民生活水平的提高，民用负载不断加大，各种输电电缆的截面积也呈增加的趋势，随着铜代铝按、国际标准配置居民电线线径等建筑规范的出台都为铜在电气领域提供了广阔的发展前景。 铜及铜合金的另一个特点是：其具有优良的合金化特性，能和目前绝大多数金属或非金属元素形成各具特色的合金，目前已形成250余个合金牌号，近万种规格的产品系列，满足各行各业的需要，而且绝大多数铜合金具有较强的耐蚀性能，例如：白铜具有优良的机械性能、加工性能和耐蚀性能，适用于高温高压下的耐蚀环境，广泛应用于医疗、仪表、造船、
各国最常用铜及铜合金牌号对照表 品种分类 中国 (GB) 国际标准 (ISO) 美国 (ASTM) 日本 (JIS) 英国 (BS) 德国 (DIN) 欧洲 (EN) TU2 Cu-OF C10100 C1011 C101 OF-Cu CW008A T2 Cu-FRHC C11000 C1100 C101 E-Cu58 TP2 Cu-DHP C12200 C1220 C106 SF-Cu CW024A 紫铜 (红铜) TP1 Cu-DLP C12000 C1201 SW-Cu CW023A 银铜 TAg0.1 CuAg0.1 C10400 C1040 CuAg0.1 H90 CuZn10 C22000 C2200 CZ101 CuZn10 CW501L H70 CuZn30 C26000 C2600 CZ106 CuZn30 CW505L H68 C26200 C2620 CuZn33 CW506L H65 CuZn35 C27000 C2700 CZ107 CuZn36 CW507L H63 CuZn37 C27200 C2720 CZ108 CuZn37 CW508L 黄铜 H62 CuZn40 C28000 C2800 CZ109 CW509L CuSn4 C51100 C5111 PB101 CuSn4 CW450K QSn4-0.3 CuSn5 C51000 C5101 CuSn5 CW451K QSn6.5-0.1 CuSn6 C51900 C5191 PB103 CuSn6 CW452K QSn8-0.3 CuSn8 C52100 C5210 CuSn8 CW453K 锡青铜 QSn6.5-0.4 BZn18-18 CuNi18Zn20 C75200 C7521 NS106 CuNi18Zn20 CW409J BZn18-26 CuNi18Zn27 C77000 C7701 NS107 CuNi18Zn27 CW410J BZn15-20 C7541 锌白铜 BZn18-10 C7350 QFe0.1 (XYK-1) C19210 KFC 引线框架 QFe2.5 (XYK-4) C19400 C1940 注： 1、铜管的材质必须是TP2 或TU2挤压轧制拉伸铜管。TP2 或TU2均为纯铜，呈紫红色，又称紫铜。TU2为无氧铜，纯度高，主要用作真空器件，TP2为磷脱氧铜，多以管材供应，主要用于冷凝器、蒸发器、换热器、热交换器的零件等。 2、中国紫铜加工材按成分可分为：普通紫铜(T1、T2、T 3、T4)、无氧铜（TU1、TU2和高纯、真空无氧铜）、脱氧铜（TUP 、TUMn ）、添加少量合金元素的特种铜（砷铜、碲铜、银铜）四类。
近年来，熔体过热处理理论和工艺的发展为改善材料性能提供了一种全新的思路和方法。“熔体过热高强高导铜合金制备新工艺的研发”是一项基于该技术的应用研究项目，在当前合金化及“固溶+时效”热处理工艺基础上，引入熔体过热处理新工艺进行高强高导型Cu-Cr-Zr系、高强中导型Cu-Ni-Si系等高强高导铜合金生产线的研制与开发。 制得的高性能铜合金在保持优异的导电性能的同时，具有高强度、高耐磨性以及良好塑性等多样综合性能，是一类具有优良物理和力学性能的功能材料。可广泛应用于国民经济的各个部门，重要的应用领域有：集成电路引线框架材料、高速电力机车架空导线、点接触头和焊接材料、发电机组、锅炉衬料等，市场前景广阔。 与国内外普遍采用的合金化及“固溶+时效”热处理制备工艺方法相比，本项目从熔体热历史角度出发，制备过程采用熔体过热工序改善合金熔体结构，并结合水冷连续铸造快速凝固，进一步提高铜合金的高强、高导等多样综合性能，其主要创新性如下： （1）开发了熔体过热制备高性能铜合金的新工艺，该工艺流程简单，投资低见效好。其优点主要有：①熔体过热处理增大Zr、Cr、Ni等在铜液中的饱和固溶度，可进一步提高合金元素固溶强化和沉淀强化效果。②熔体过热处理对合金的凝固组织和性能有着重要影响，经过过热处理组织变得更加均匀，晶粒大大细化，冶金质量和综合力学性能可得到不同程度的提高。③熔体过热处理的最大优点是在处理过程中不需要加入变质剂，从根本上防止添加剂元素混入铜合金是所产生的副作用，尤其是降低其导电性能。 （2）由于采用了快速水冷连续铸造，熔体的凝固是在极大过冷度下完成，从而使合金中固溶度较低的合金元素有效的保留下来，同时合金铸锭的组织较致密。由于结晶一直保持顺序结晶，具有明显的方向性，消除了缩孔、缩松等缺陷。由于合金铸锭较长，可根据加工车间工艺要求的需要，进行合理锯切，从而减少了切头、切尾的消耗。与铁模相比，该工艺生产效率高，劳动条件好。 部分项目内容现已通过小试阶段，小试制成的Cu-Cr系铜合金经过熔体过热处理后，与未处理前相比其抗拉强度提高近20%以上，导电性能IACS及塑性均有一定上升，其性能及性价比较国内外同类产品具有一定优势。该项目的成功实施将有效弥补我司在铜合金高端市场上的不足，开拓并掌握市场先机。 一、项目的国内外研究现状和发展趋势 为阐明项目背景和起源，其实际意义及创新点所在，有必要对其相关的研究现状及发展趋势做简要分析如下：
铜和铜合金的基础知识 铜合金（copper alloy ）以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色﹐又称紫铜。纯铜密度为﹐熔点为1083℃﹐具有优良的导电性﹑导热性﹑延展性和耐蚀性。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。 黄铜以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36％的黄铜合金由固溶体组成﹐具有良好的冷加工性能﹐如含锌30％的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七三黄铜。含锌在36～42％之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40％的六四黄铜。为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀零件。锡能提高黄铜的强度和对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。 青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用於铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。铍青铜和磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。 白铜以镍为主要添加元素的铜合金。铜镍二元合金称普通白铜﹔加有锰﹑铁﹑锌﹑铝等元素的白铜合金称复杂白铜。工业用白铜分为结构白铜和电工白铜两大类。结构白铜的特点是机械性能和耐蚀性好﹐色泽美观。这种白铜广泛用於制造精密机械﹑化工机械和船舶构件。电工白铜一般有良好的热电性能。锰铜﹑康铜﹑考铜是含锰量不同的锰白铜﹐是制造精密电工仪器﹑变阻器﹑精密电阻﹑应变片﹑热电偶等用的材料。 [编辑本段] 铜合金的分类 — 铜合金的分类方法有三种:
一种高性能引线框架用铜合金及其制备方法，其成分包括：0.2～0.6wt％Fe，0.05～0.15wt％P，0.1～0.2wt％Zn，0.05～0.15wt％Co，0.01～0.1wt％Zr，0.01～0.1wt％Ti，其余为铜和不可避免的杂质元素；其中，Fe和P元素的质量百分比值为4～6:1，Fe和Co元素的质量百分含量总和范围为0.3～0.7％，Zr和Ti元素的质量百分含量总和范围为0.05～0.15％。其制备方法包括熔铸、热轧、冷轧、时效、精轧、最终退火。本技术通过降低Fe元素含量、控制热轧终了温度和阶梯时效制度，使合金析出更加充分，且细小和弥散分布，配之以合理冷轧变形量，实现强度、导电弯曲和蚀刻性能的匹配。 技术要求 1.一种高性能引线框架用铜合金，其特征在于，所述铜合金的成分包括：0.2wt％～ 0.6wt％Fe，0.05wt％～0.15wt％P，0.1wt％～0.2wt％Zn，0.05wt％～0.15wt％Co，0.01wt％～ 0.1wt％Zr，0.01wt％～0.1wt％Ti，其余为铜和不可避免的杂质元素；其中，Fe和P元素的质量百分比值为4～6:1，Fe和Co元素的质量百分含量总和范围为0.3％～0.7％，Zr和Ti元素的质量百分含量总和范围为0.05％～0.15％。 2.根据权利要求1所述的铜合金，其特征在于，所述的铜合金成分还包括其他元素，所述其他元素为Sn、Ag、Si、Cr、Ni、Mg中的一种或几种混合元素，所述其他元素的总质量百分比含量小于0.1％。 3.根据权利要求1所述的铜合金，其特征在于，所述的铜合金成分中，铜采用电解铜，Fe采用Cu- 10wt％Fe中间合金，Co采用Cu-10wt％Co中间合金，Zr采用Cu-15wt％Zr中间合金，P采用Cu-14wt％P中间合金，钛采用海绵钛，Zn采用纯Zn。 4.根据权利要求1-3任一所述的铜合金，其特征在于，所述的铜合金制得的合金产品抗拉强度580MPa-630MPa，电导率78-85％IACS，软化温度达550℃～575℃。 5.一种如权利要求1-3任一所述的高性能引线框架用铜合金的制备方法，其特征在于，包括以下步骤： 1)熔铸：首先将电解铜、Cu-10wt％Fe中间合金、Cu-10wt％Co中间合金、Cu-15wt％Zr中间合金、Cu-14wt％P中间合金、海绵钛和纯Zn作为原材料在1200℃～1280℃熔化后浇铸获得铸锭； 2)热轧：将经步骤1)得到的铸锭加热至950℃～1000℃进行热轧，终轧温度控制在720℃以上，终轧后进行在线喷淋淬火； 3)冷轧：将经步骤2)得到的热轧板表面氧化皮去除后进行冷轧变形，变形量控制在50％～80％； 4)时效：以5℃/min～10℃/min的升温速率加热至400℃～500℃，保温30min～180min；然后再以5℃/min ～10℃/min的升温速率加热至500℃～600℃，保温30min～120min； 5)精轧：将经步骤4)得到的板带进行精轧，变形量控制在40％～60％；
常用铜合金材料分类及特性 铜合金（copper alloy ）以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色 ﹐又称紫铜。纯铜密度为8.96﹐熔点为1083℃﹐具有优良的导电性﹑导热性﹑延展性和耐蚀性。 主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能 加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。 黄铜以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36％的黄铜合金由固溶 体组成﹐具有良好的冷加工性能﹐如含锌30％的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七三黄 铜。含锌在36～42％之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40％的六四黄铜。 为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强 度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀零件。锡能提高黄铜的强度和 对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这 种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。 青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿 轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用 於铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。铍青铜和磷青铜的弹性极限高﹐导电性好﹐适於制 造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。 白铜以镍为主要添加元素的铜合金。铜镍二元合金称普通白铜﹔加有锰﹑铁﹑锌﹑铝等元素的白铜合金称复杂白铜。工业用白铜分为结构白铜和电工白铜两大类。结构白铜的特点是机械性 能和耐蚀性好﹐色泽美观。这种白铜广泛用於制造精密机械﹑化工机械和船舶构件。电工白铜一 般有良好的热电性能。锰铜﹑康铜﹑考铜是含锰量不同的锰白铜﹐是制造精密电工仪器﹑变阻器 ﹑精密电阻﹑应变片﹑热电偶等用的材料。 铜及铜合金牌号对照表 CONVERSION TABLE OF GRADES FOR COPPER & ITS ALLOYS
常见分类 一、常见分类：黄铜是由铜和锌所组成的合金白铜是铜和镍的合金青铜是铜和除了锌和镍以外的元素形成的合金，主要有锡青铜，铝青铜等紫铜是铜含量很高的铜，其它杂质总含量在 1％以下。 1、紫铜：红铜即纯铜，又名紫铜，纯铜密度为 8.96，熔点为 1083℃。具有很好的导电性和导热性，塑性极好，易于热压和冷压力加工，大量用于制造电线、电缆、电刷、电火花专用电蚀铜等要求导电性良好的产品。因呈紫红色而得名。它不一定是纯铜，有时还加入少量脱氧元素或其他元素, 以改善材质和性能,因此也归入铜合金。中国紫铜加工材按成分可分为：普通紫铜(T1、T2、T3、T4)、无氧铜（TU1、TU2 和高纯、真空无氧铜）、脱氧铜（TUP、 TUMn）、添加少量合金元素的特种铜（砷铜、碲铜、银铜）四类。紫铜的电导率和热导率仅次于银，广泛用于制作导电、导热器材。紫铜在大气、海水和某些非氧化性酸（盐酸、稀硫酸）、碱、盐溶液及多种有机酸（醋酸、柠檬酸）中，有良好的耐蚀性，用于化学工业。另外，紫铜有良好的焊接性，可经冷、热塑性加工制成各种半成品和成品。20 世纪 70 年代，紫铜的产量超过了其他各类铜合金的总产量。紫铜中的微量杂质对铜的导电、导热性能有严重影响。其中钛、磷、铁、硅等显着降低电导率,而镉、锌等则影响很小。氧、硫、硒、碲等在铜中的固溶度很小,可与铜生成脆性化合物,对导电性影响不大，但能降低加工塑性。普通紫铜在含氢或一氧化碳的还原性气氛中加热时，氢或一氧化碳易与晶界的氧化亚铜 (Cu2O)作用，产生高压水蒸气或二氧化碳气体，可使铜破裂。这种现象常称为铜的"氢病"。氧对铜的焊接性有害。铋或铅与铜生成低熔点共晶，使铜产生热脆；而脆性的铋呈薄膜状分布在晶界时，又使铜产生冷脆。磷能显着降低铜的导电性, 但可提高铜液的流动性,改善焊接性。适量的铅、碲、硫等能改善可切削性。 2、黄铜以锌作主要添加元素的铜合金，具有美观的黄色，统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於 36％的黄铜合金由固溶体组成，具有良好的冷加工性能，如含锌 30％的黄铜常用来制作弹壳，俗称弹壳黄铜或七三黄铜。含锌在 36～42％之间的黄铜合金由和固溶体组成，其中最常用的是含锌 40％的六四黄铜。为了改善普通黄铜的性能，常添加其他元素，如铝、镍、锰、锡、硅、铅等。铝能提高黄铜的强度、硬度和耐蚀性，但使塑性降低，适合作海轮冷凝管及其他耐蚀零件。锡能提高黄铜的强度和对海水的耐腐性，故称海军黄铜，用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能；这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。最简单的黄铜是铜-锌二元合金，称为简单黄铜或普通黄铜，改变黄铜中锌的含量可以得到不同机械性能的黄铜。黄铜中锌的含量越高，其强度也较高，塑性稍低。工业中采用的黄铜含锌量不超过 45%，含锌量再高将会产生脆性，使合金性能变坏。在黄铜中加 1%的锡能显着改善黄铜的抗海水和海洋大气腐蚀的能力，因此称为"海军黄铜"。锡能改善黄铜的切削加工性能。铅黄铜即我们通常所说的易削国标铜。加铅的主要目的是改善切削加工性和提高耐磨性，铅对黄铜的强
铜合金以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色﹐又称紫铜。纯铜密度为8.96﹐熔点为1083℃﹐具有优良的导电性﹑导热性﹑延展性和耐蚀性。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。 黄铜 以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36%的黄铜合金由固溶体组成﹐ 铜合金 具有良好的冷加工性能﹐如含锌30%的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七 三黄铜。含锌在36～42%之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40%的六四黄铜。为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀 零件。锡能提高黄铜的强度和对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。船舶常用的消防栓防爆月牙扳手，就是黄铜加铝铸造而成。 铜合金消防栓扳手青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐ 并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用於铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。铍青铜和磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。 白铜
中国国际标准美国日本英国德国欧洲(GB)(ISO)(ASTM)(JIS)(BS)(DIN)(EN)紫铜TU2Cu-OF C10100C1011C101OF-Cu CW008A (红铜) T2Cu-FRHC C11000C1100C101E-Cu58TP2Cu-DHP C12200C1220C106 SF-Cu CW024A TP1Cu-DLP C12000C1201SW-Cu CW023A 银铜 TAg0.1CuAg0.1C10400C1040CuAg0.1H90CuZn10C22000C2200CZ101CuZn10CW501L H70CuZn30C26000C2600CZ106CuZn30CW505L H68C26200C2620CuZn33CW506L H65CuZn35C27000C2700CZ107CuZn36CW507L H63CuZn37C27200C2720CZ108CuZn37CW508L H62CuZn40C28000C2800CZ109CW509L CuSn4C51100C5111PB101CuSn4CW450K CuSn5C51000C5101CuSn5CW451K QSn6.5-0.1CuSn6C51900C5191PB103 CuSn6CW452K QSn8-0.3CuSn8 C52100C5210 CuSn8 CW453K QSn6.5-0.4BZn18-18 CuNi18Zn20C75200C7521NS106CuNi18Zn20CW409J BZn18-26CuNi18Zn27C77000 C7701NS107 CuNi18Zn27CW410J BZn15-20C7541BZn18-10C7350 QFe0.1(XYK-1)QFe2.5(XYK-4) C19400 C1940 各国最常用铜及铜合金牌号对照表 发布日期：2009-09-28 C19210KFC 品种分类黄铜 锡青铜 QSn4-0.3 锌白铜 引线框架
铜合金分类与化学成分 一、黄铜 黄铜是铜与锌的合金。最简单的黄铜是铜——锌二元合金，称为简单黄铜或普通黄铜。改变黄铜中锌的含量可以得到不同机械性能的黄铜。黄铜中锌的含量越高，其强度也较高，塑性稍低。工业中采用的黄铜含锌量不超过45%，含锌量再高将会产生脆性，使合金性能变坏。 为了改善黄铜的某种性能，在一元黄铜的基础上加入其它合金元素的黄铜称为特殊黄铜。常用的合金元素有硅、铝、锡、铅、锰、铁与镍等。在黄铜中加铝能提高黄铜的屈服强度和抗腐蚀性，稍降低塑性。含铝小于4%的黄铜具有良好的加工、铸造等综合性能。在黄铜中加1%的锡能显著改善黄铜的抗海水和海洋大气腐蚀的能力，因此称为“海军黄铜”。锡还能改善黄铜的切削加工性能。黄铜加铅的主要目的是改善切削加工性和提高耐磨性，铅对黄铜的强度影响不大。锰黄铜具有良好的机械性能、热稳定性和抗蚀性；在锰黄铜中加铝，还可以改善它的性能，得到表面光洁的铸件。黄铜可分为铸造和压力加工两类产品。常用加工黄铜的化学成分，见表1。 表1 常用加工黄铜的化学成分
二、青铜 青铜是历史上应用最早的一种合金，原指铜锡合金，因颜色呈青灰色，故称青铜。为了改善合金的工艺性能和机械性能，大部分青铜内还加入其它合金元素，如铅、锌、磷等。由于锡是一种稀缺元素，所以工业上还使用许多不含锡的无锡青铜，它们不仅价格便宜，还具有所需要的特种性能。无锡青铜主要有铝青铜、铍青铜、锰青铜、硅青铜等。此外还有成份较为复杂的三元或四元青铜。现在除黄铜和白铜（铜镍合金）以外的铜合金均称为青铜。 锡青铜有较高的机械性能，较好的耐蚀性、减摩性和好的铸造性能；对过热和气体的敏感性小，焊接性能好，无铁磁性，收缩系数小。锡青铜在大气、海水、淡水和蒸汽中的抗蚀性都比黄铜高。铝青铜有比锡青铜高的机械性能和耐磨、耐蚀、耐寒、耐热、无铁磁性，有良好的流动性，无偏析倾向，可得到致密的铸件。在铝青铜中加入铁、镍和锰等元素，可进一步改善合金的各种性能。 青铜也分为压力加工和铸造产品两大类，常用加工青铜的化学成分见表2。 表2常用加工青铜的化学成分
