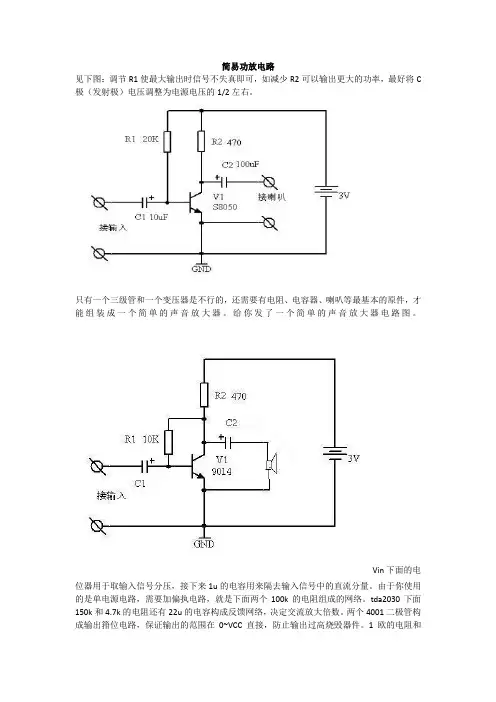

简易稳定的音频功放电路设计制作
一、调校要点
1.焊接好LM317 和LM337 及其附属的稳压元器件，加+55V 和-55V 电压，
调整电阻Ra 和Rb，将输出电压调至+42.0V 和-42.0V。
2.焊接好前级放大器的所有元器件，其中差分放大器的电阻和管子要配对。
电阻最好选用1/2W 的。多圈电位器R12 要旋至阻值最大位置。短路VT8 的集电极与+42V 电源的接点、VT9 的集电极与-42V 电源的接点。
3.将电阻R13 用一个100Ω电阻串联一个500Ω电位器代替，加±55V电源，调节电位器阻值，使VT 8 和VT9 的发射极(中点)电位为0.00V。从板上焊下100 Ω电阻和串联的电位器，量出它们的阻值，用同样阻值的电阻焊在R13 处。
4.下电，将VT9 的集电极与-42V 电源的短路接点断开，接入直流电流表。上电，逐渐调小电位器R12 的阻值，电流表的读数逐渐增大。将电流调至
10mA。
5.重复步骤3，至此前级调校结束。
6.后级的调校步骤与前级的步骤大体一致，只是VT 18 的集电极电流取20mA 左右，VT20 的集电极电流取50mA～200mA(视个人爱好及散热器温度)。
7.信号通路中的耦合电容最好选用补品电容，本人在这里选用的是耐压50V
的无极性电容。
二、设计要点和参数的选取
差分输入级选用两只2SK30A 场效应管，这是因为2SK30A 的线性工作范围大于1.2V。对于1V 左右的输入电平可以不失真地放大，若用2SK389 等则不
音频功率放大器设计 一、设计任务 设计一个实用的音频功率放大器。在输入正弦波幅度≤5mV，负载电阻等于8Ω的 条件下，音频功率放大器满足如下要求： 1、最大输出不失真功率P OM≥8W。 2、功率放大器的频带宽度BW≥50Hz~15KHz。 3、在最大输出功率下非线性失真系数≤3%。 4、输入阻抗R i≥100kΩ。 5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高 音10kHz处有±12dB的调节范围。 二、设计方案分析 根据设计课题的要求，该音频功率放大器可由图所示框图实现。 下面主要介绍各部 分电路的特点及要求。 图1 音频功率放大器组成框图 1、前置放大器 音频功率放大器的作用是将声音源输入的信号进行放大，然后输
出驱动扬声器。声音源 的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低
TDA2030集成电路功率放大器设计 一、设计题目集成电路功率放大器 二、给定条件 设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。性能主要指标： 输出功率：10 ~ 20W（额定功率）； 频率响应：20Hz ~ 100kHz（≤3dB） 谐波失真：≤1％ (10W,30Hz~20kHz）； 输出阻抗：≤0.16Ω; 输入灵敏度：600mV（1000Hz，额定输出时） 三、设计内容 1．根据具体电路图计算电路参数 2．选取元件、识别和测试。包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。 3．了解有关集成电路特点和性能资料情况 4．根据实际机壳大小设计1：1印刷板布线图 5．制作印刷线路板 6．电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指 导书》有关放大器测试过程 7．实训期间必须遵守实训纪律、听从老师安排和注意用电安全。 四、功率放大电路的测试基本内容 注意：将输入电位器调到最大输入的情况。 1．测量输出电压放大倍数A u 测试条件：直流电源电压14v，输入信号1KHｚ 70 mv（振幅值100mv），输出负
载电阻分别为4Ω和8Ω。 2．测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压14v，负载电阻分别为4Ω和8Ω。 ②直流电源电压10v，负载电阻为8Ω。 3．测量上、下限截止频率f H 和f L 测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。 五、参考资料 TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。 TDA2030 集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。 TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。该电路可供低频课程设计选用。 双电源供电BTL音频功率放大器 工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益K VC②＝R9 / R7//R5≈R9/R7≈30dB。由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即： U01≈U in·R3 / R2
这里是事先声明: （1）我是第一次装机子而且是甲类机---别人会问：第一次就装甲，你厉害啊----不是甲我有必要装么？我以前用的国产乙类,甲乙类厂机。 （2）买了四块KSA50---烧毁了一块，另外一块电源接反烧了俩二极管以及电源输入线路上的铜箔，重新弄好，正式上机是后来的两块，板子是惠州老刘的KSA50 （3）我的目的是听音乐，不是焊机为娱乐滴人----我不折腾，可能的话一块线路调到我要的声音，如果可能的话。 （4）老鸟可以无视我的经验，以下的只对菜鸟起作用，因为我连电路图差不多都看不懂，我是个吃现成的人---老鸟可以鄙视下 （5）发帖的目的是为了别人少走弯路，以下经验所诉只针对KSA50，以前开过贴不全面问题没有表述清楚，这次汇总下，终于挂上双声道了----这说明声音接近自己调试目的了，这点很重要。目的是个人准备给滤波电容最后拍定，测试声场定位，高中音 表现很理想了已经。（个人意见） 以下是正文： （1）选择之前很困惑，到底什么线路好？论坛上放水得多，冒充大侠的不少，真理只在少部分人手里---我相信这句话，但是群总的眼睛是雪亮的—我也相信这句话。既然 卖了那么多，买了那么多，存在即是道理，所以我选择了KSA50（也是因为群里的 朋友在推荐），想装PASS但是很多人对低音有微词，所以暂不考虑， （2）备料----KSA50整个淘宝就那么几款板子，直刻原厂的还是算了吧，我自问没那水平，我要的是KSA50基本框架，有些卖家适当的改进未必不见得是坏事，适合国情。 滤波电容的选择因为之前只对ELNA有所耳闻所以找了几个库存全新的JVC定制品 （这是第一次买料），机箱找遍淘宝只能是这个小甲箱（散热面积最大），那些个动 辄几十斤散热的大侠你还是别忽悠了，除非你想让你的散热片工作在50度以下！经过推算，淘宝上卖的最多的大甲箱A1000A998之类的绝对可以对付50W甲类！但 是由于是多块拼接所以紫铜均热板是必需的！！越大越好！（当然这样搞成本很高） 以之前对于音响系统的了解，双单声道无疑是最好的，干扰最低，而且这样搞散热 也很大---事实证明我的选择是对的！变压器是定制的，基本不叫—开机一瞬间微哼，后面听不到了，初级和次级大电流线径很重要，国内的牛和外国的还是有差距，因 为做的是甲类，线径不到大电流输出不能保证，我定制的是800W36V四线线径不 过1.5mm而已，勉强达标。IR桥上面散热片是用硅胶粘的牢靠的很（记住是硅胶不是硅脂）另外又买了一小盒含银硅脂，桥装在底板或者上盖板散热效率确实比 散热片强些，当然大型的散热片除外，桥的发热比散热片低，要是劣质产品那就超 标了。第二次备料----日化滤波18000uf四只，飞利浦23000uf四只，尼康BP-S 无极一堆，思碧等等小容量电容一堆，还有负反馈各种各样（我就不说了，个人听 音取向不同选择不同）。整流桥我都是买的IR，整个淘宝适合IR的整流桥电路板就一家，我后来发现很多朋友选择的螺栓型无电路板滤波和整流其实是很方便的，用电源板局限性很大。。。线材的选择---这里有必要说下，淘宝里铜镀银特氟龙基本都是很硬的那种，多股线芯很粗铜质有待考证，而且不符合线径一定线芯越多越 好的原则。老刘的和另外两家都一样，说实话我很不喜欢，因为我的是引线连接， 硬线非常不好用，后来别家买了软的特氟龙（有点水，不是说线水，线很好铜的纯 度高很软，这个外皮是透明的不燃但是60W烙铁温度高了外皮会化的很软但是还没融掉）最终测试用的是这种，对于外接线的大管要像我这样给上标记，我用的是热 缩管，避免线接错的悲剧发生。喇叭走线是4mm的怪兽，这线也不能焊，物理直连。 开关是红波的19mm开孔自复位开关，因为有软启动，没有软启动的选择机箱自带

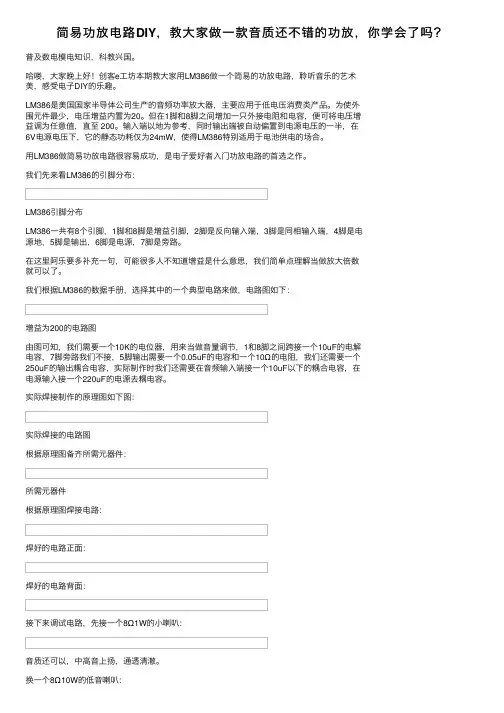

一个简单功放设计制作与电路图分析|电路图 - dickmoore的日志 - 网易博客 默认分类 2009-11-09 19:01 阅读32 评论0 字号：大中小 一个简单功放设计制作与电路图分析|电路图 电子资料 2009-11-06 11:15 功放电路图 一个简单功放设计制作与电路图分析 我的电脑音响坏了快一年了，每次看电影都用耳机,每次用的耳朵都痛,很不爽.因此就想亲手做一个小功放用用,前几天又去了趟电子市场发现有LM386，很便宜，所以干脆用386做了一个单声道的功放先用着,有时间把另外一个声道也加上.在这里把功放设计到调试基本完成的过程写写,纪念这个过程. 1.设计 我们是听听就算的门外汉,对20~20K的音域也不是完全敏感.所以幅频特性不用考虑太多,但是自己要用得爽声音一定要大,因此LM386一般的输出功率肯定是不够拉(好像极限功率也就1W左右,具体还是看芯片资料吧),所以就浪费些多加个LM386做成BTL电路,提高一倍再说.设计出来的电路就是这个样子,原理很简单,就不说了 2.调试 a. 两个104的电容本来是用来隔直的,不过好像电脑主板和声卡上出来的音频都不带直流成份,而且用104时输入电平 比较高的时候声音有失真,(估计是低频过滤在输入电平高的时候人听起来比较明显).于是去掉两个104的电容. b. 在这个时候上电(我用的是12V),接上我的MP3一听,嗯!还不错,可是就是杂声比较厉害,调了调R1的大小,当R1被 调到最大的时候杂声没有了,最小的时候也没有了(这不是废话么,最小的时候输入都没有了 .把连接到功放的音频线拔了也没杂音了,原因可能有两个音频线上有电容在输入电阻R1比较小的时候,和LM386自激产生杂音,一放大就不得了了.于是决定R1就直接调到50K,音量就让MP3调去吧. c. 好像一切都没有问题了,拿到电脑上吧,刚接上去,嗯声音停大,不错!!刚以为要完事,电脑里一首歌就放完了,本来该是安静的却听见喇叭里噼噼啪啪,这个噪声奇了怪了,开始还是以为是R1的问题,索性就把R1去掉(反正LM386也不希罕从前级得到能量),噪音仍然存在,怀疑是主板上的高频噪声,于是在输入端并上一个102的电容---不起作用.这个电容也不敢并大了,大了要影响高频特性.又怀疑是功率大了C1吃不消,于是又在电源上并了一个100uF的电容,还是不行....... d. 就在这个时候用手一抓我的功放输入端的焊点,好了!没杂音了,仔细一想,原来是这样:我从电脑接出来的线是一个声
制作晶体管靓声甲类功放电路图
制作晶体管靓声甲类功放电路 许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。这里推荐几款容易制作的靓声甲类功放电路以供参考。其组成框图如图1所示。 该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。 限于篇幅，这里简介电压放大部分与电流放大部分。以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。 一、电压放大部分使用厂家提供的成品板。该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。原理简图如图2所示。使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。完善，音质也更理想。 二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。 1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。 2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。 3.2SC5171/2SA1930推动6只2SK851，原理图如图4所示，超大电流MOS场效应管2SK851具有开关速度快、导通电阻小、失真率低等特点。目前仍无场效应管与之配对，该电路采用准互补输出的形式，2SK851曾在天龙PWA-2000N功放中使用过。 4.2SC5171/2SA1930推动6只2SD1037，原理图略，可参考图4，装配时，只需把K851换为D1037即可。该电路采用准互补输出，只要设计得当，准互补输出电路同样可出靓声。比如深受好*的LM3886、LM4766内部就采用准互补输出电路。 5.采用3对三肯复合管SAP15N、SAP15P，原理图如图5所示。 6.2SK2013/2SJ313推动8对大功率场效应管或三极管(图略)，方便发烧友制作100W×2纯甲类。 三、调试以上6种后级电路可根据P甲=2I02RL计算其所需甲类功率或末级静态电流，从而根据需要调试末级静态电流。如一台在8Ω负载下输出功率为80W的纯甲类机，末级静态电流为Io=2.236，则流过每管的静态电流为Io′=Io/n=2.236/3A=0.745A，即0.25Ω/5W电阻上直流压降为V=Io′?R=745×0.25≈186(Mv)。 虽然纯甲类功放声音柔和、甜美，但是它对变压器、滤波电容、功率管及散热片都有极其严格的要求。听一个月下来，电费负担重。在这种情况下，不妨把功放制作成高偏置甲乙类功放，比如20W以下为甲类输出，20W～100W为甲乙类输出。此时功放总静态电路为Io=1.118A，其实一般居室环境，20W左右的纯甲类输出，可满足大多数烧友的听音要求。 由于电压放大部分已被厂家调试好，只需装配好末级电流放大部分及相关接口。微调电压放大部分的W1使输出为0mV，再调节电流放大部分的多圈电位器W2，测量0.25Ω/5W电阻两端的直流电压，使其符合自己的要求，对图3、图4可直接测量0.25Ω/5W两端的电压，对图5应测量SAP15N④、⑤脚或SAP15P①、②脚两端的电压。 若测试一切正常，即可煲机1～2小时，重复检查各项参数，若无误，即可放音试听。若想装配纯甲类功放，可把整机先调成高偏置甲乙类功放，试听正常，再逐步加大静态电流至所需值，使该机成为纯甲类功放。 以上五种电流放大板，所配散热器尺寸均为360mm×120mm×50mm，成品板均调试成高偏置甲乙类功放(甲类20W+20W)，若要装配80W+80W纯甲类功放，只需换掉散热片，把功放板装入两边外露散热器式专业功放机箱(480mm×430mm×150mm)调试好即可。 以上线路，稍作调整(如改变变压器功率及供电电压、功率管对数及静态电流)即可有多种用途使用。如:制作大功率功放(250W/4Ω)；制作电子分频功放；制作高品质耳机放大器(用本电压放大板推动K214/J77或K2013/J313)；用电压放大部分对一些分立元件中、低档功放进行摩机；制作顶级8声道纯后级功放(如用4块电压放大板，共用电源，每声道一对三肯2SC3858、2SA1494等)
功率放大器（OTL ） 一、基本原理及原理图 下图为乙类推挽功率放大器的电路原理图。图中，Q1和Q2为两个特 性配对的互补功率管（NPN 型和PNP 型）；若忽略功率管发射结导通电压，则当V1正半周时，NPN 型Q1管导通、PNP 型Q2管截止，i 1C （≈i 1E ）为处于正半周的半个正弦波；当V1负半周时，Q1管截止、Q2管导通，i 1C （≈i 1E ）为处于负半周的半个正弦波，通过R L 的电流i L ＝ i 1E －i 2E ，合成完整的正弦波。但在实际电路中由于有导通电压，零偏置会使输出电压波形产生交越失真，图中选用二极管偏置电路为互补功率管加合适的偏置电压，使之工作在乙类状态，减小失真且具有高热稳定性；采用单电源供电（加大容量的C3）使两互补管电压均是2 1V CC ；互补管间加两个电阻帮助两管散热；输入信号为互补功率管提供振幅接近电源电压的推动电压，产生自举效应；设计合适的参数使此电路高效地使功率放大相应的倍数驱动负载。 功率放大器电路原理图 二、设计步骤 1.设计要求： （分立元件）设计并仿真功率放大器（OTL ），要求： ① 电压增益：5倍以上
②负载：0.5W以上（8Ω扬声器） ③频率范围：20Hz~20kHz 2.设计过程： ①电源的选取： 由P＝I2R L ＝U2／R L （R L ＝8Ω）得U＝2V ∴U P P-＝2×2√2≈5.7V ∴V CC ＝15V ②电阻的选取： P＝I2R L ＝U2／R L ，令U=3v，I L R ＝ 2 1U P P- ／R L ≈350mA (β＝100) ∴i 1 B ＝I L R ／β＝3.5mA 取i 3 R ＝20mA ∴R 5＋R 6 ＝3／（20mA）≈150 ∴R 5 ＝10Ω，R 6 ＝90Ω ∵R2／（R 1＋R 2 ＋R 9 ）＝3＋0.7＝3.7 即R 1 ／（R 2 ＋R 9 ）≈4 取调试好的R 1＝10kΩ，R 2 ＝41kΩ（R 2 为1kΩ，起保护作用；R 9 可 调） 令R 3＝600Ω，R 4 可调，不要取太大，起到作用即可 取R 7＝R 8 ＝1Ω（一般取小点） ③电容的选取： C1＝10uF，C2＝47uF，C3＝470 uF (电容大，交流压降趋于零) 三、仿真调试 1. 仿真电路图：
运算放大器的电路仿真设计 一、电路课程设计目的 错误!深入理解运算放大器电路模型,了解典型运算放大器的功能,并仿真实现它的功能; 错误!掌握理想运算放大器的特点及分析方法(主要运用节点电压法分析）； ○3熟悉掌握Muｌtisiｍ软件。 二、实验原理说明 （1）运算放大器是一种体积很小的集成电路元件,它包括输入端和输出端。它的类型包括:反向比例放大器、加法器、积分器、微分器、电 压跟随器、电源变换器等. （2） (３)理想运放的特点:根据理想运放的特点,可以得到两条原则： (a）“虚断”:由于理想运放,故输入端口的电流约为零，可近似视为断路,称为“虚断”。 （b)“虚短”:由于理想运放Ａ,，即两输入端间电压约为零,可近似视为短路,称为“虚短”. 已知下图，求输出电压。
理论分析: 由题意可得:(列节点方程) 011(1)822A U U +-= 0111 ()0422 B U U +-= A B U U = 解得: 三、 电路设计内容与步骤 如上图所示设计仿真电路. 仿真电路图：
V18mV R11Ω R22Ω R32Ω R44Ω U2 DC 10MOhm 0.016 V + - U3 OPAMP_3T_VIRTUAL U1 DC 10MOhm 0.011 V + - 根据电压表的读数,， 与理论结果相同． 但在试验中，要注意把电压调成毫伏级别，否则结果误差会很大, 致结果没有任何意义。如图所示,电压单位为伏时的仿真结 果:V18 V R11Ω R22Ω R32Ω R44Ω U2 DC 10MOhm 6.458 V + - U3 OPAMP_3T_VIRTUAL U1 DC 10MOhm 4.305 V + - ，与理论结果相差甚远。 四、 实验注意事项 1)注意仿真中的运算放大器一般是上正下负,而我们常见的运放是上负下正,在仿真过程中要注意。
1方案设计 (4) 2方案比较 (7) 3单元模块设计 (8) 3.1直流稳压电源 (8) 3.2前置放大 (10) 3.3 滤波器设计 (11) 3.3.1主要元器件 (11) 3.3.2 低频滤波器电路 (13) 3.3.3 带频滤波器电路 (13) 3.3.3 带频滤波器电路 (14) 3.4功率放大器电路 (14) 3.4.1主要元器件介绍 (14) 3.4.2 电路工作原理介绍 (16) 4 软件设计 (16) 4.1P ROTEL 99SE软件 (17) 4.2W ORD 2003软件 (17) 5系统调试 (17) 系统总图 (17) 6 系统功能 (18) 7.总结与体会 (19) 文献 (20) 附录：电路原理图 (21) 相关设计图 (21) 相关设计软件 (21)
- 2 - 音频功率放大器 摘要：本音频功率放大器由四部分组成：电源，前置放大级，滤波器，功率放 大电路。电源电路输入交流电，输出18V 的直流电，为集成功率放大器供电；再经过变换输出+12V 与-12V 的直流电，为滤波器及前置放大级的运算放大器的供电。前置放大级将音频信号放大至功率放大器所能接受的范围。滤波器电路，分为高通滤波器、中通滤波器、低通滤波器，将输入的音频信号分为不同频率音频信号，并设有开关可以按个人喜好调节输出音频信号。功率放大电路，将输入的信号功率放大。 关键字：音频功率放大器、电源、滤波器、功放电路 Abstract: The audio power amplifier consists of four parts: power supply, level preamp, filter, power amplifier circuit. AC input power supply circuit, output DC 18V, power supply for the integrated power amplifier; another transform output +12 V and-12V DC, in order to filter and preamp-level op-amp power supply. Preamp-level audio signal amplification will be acceptable to the scope of power amplifier. Filter circuit, is divided into high-pass filter, in-pass filter, low pass filter, the input audio signal into different frequency audio signal and a switching regulator in accordance with personal preference, audio output. Power amplifier circuit, the input signal power amplifier. Key words: Audio power amplifier, power supply, filter, power amplifier circuit
课程设计报告 课程名称：模拟电子技术基础 设计名称：扩音机电路设计 姓名： 学号: 班级： 成绩： 指导教师： 起止日期：2009年12月28日至2010年1月1日
课程设计任务书
扩音机电路的设计 一、 设计的目的和意义 (一)、实验目的 1，了解扩音机电路的形成和用途。 2，掌握音频放大电路的一种实现方法。 3，提高独立设计电路和验证试验的能力。。 (二)、意义：对以后的毕业设计打下基础，锻炼个人的学习和查阅资料的能力以及对课外相关本专业知识的了解。 二、 设计原理 扩音机电路的工作原理与音频功率放大器的工作原理相似，具有放大音频先好并将其还原纯真声音信号的电子装置。扩音机电路时一个典型的多级放大器，其原理如下图所示。 前置级主要完成对小信号的放大。一般要求输入阻抗要高，输出阻抗低，频带宽度要宽，噪声要小。音调控制级主要实现对输入信号高、低音的提升和衰减。功率放大器决定了整机的输出功率、非线性失真系数等指标，要求效率高、失真尽可能小、输出功率大。首先根据技术指标要求，对整机电路作适当安排，确定各级的增益分配，然后对各级电路进行具体的设计计算。 因为P0max=8W 。所以此时的输出电压：V0=RL P m ax *0 =8V 。要使输入为5mv 的信号放大到8v 的输出，所需要的总放大倍数为1600倍，扩音机中各级增益的分配为：前置级电压放大倍数为80；音调控制级中频电压放大倍数为1；功率放大级电压放大倍数为20。 三、 详细设计及实验步骤 1、 前置放大级 由于信号源提供的信号非常微弱，因此在音调控制器前面要加一级前置放大级。该前置放大级的下限频率要小于音调控制器的低音转折频率，前置放大器的
音频功率放大电路的设计 王##(安庆师范大学物理与电气工程学院安徽安庆246011) 指导老师：祝祖送 摘要：本文的内容是音频功率放大电路的设计，其有操控简单、音质好等特点。本设计电路使用的是TDA2030为音频功率放大器，其工作电压为+15V。它将输入电路的电流放大，之后再将扬声器驱动工作。采用LF353对输入的音频信号前级放大，采用DAC0832对前级放大进行控制，采用STC89C52单片机控制电路的放大倍数，最后由液晶显示器显示出放大倍数。 关键词：功率放大器，前级放大，保护电路 1引言 对音频功率放大电路进行研究，其意义是目前在该领域有很好的发展前景，在我们的实际生活中的应用也是十分广泛的。小至我们经常使用的音乐MP4，大到城市报警系统。该设计的研究分别为硬件及软件两部分。扬声器输入电路、功率放大电路、前级放大电路、以及单片机电路构成本设计的硬件电路；液晶显示、键盘扫描、单片机控制等构成本设计的软件部分。 音频功率放大电路设计过程中困难的是选择各部分硬件电路，由于功率放大器的技术要求比较详细，电路各部分的数据选择及硬件的选择会更加复杂，为达到相应的技术指标，需要多次对电路进行调试。熟练使用C语言，加强分层设计编程能力和程序编写程序的可读性，不断修改程序，以达到设计目的。 2 总体方案 2.1设计思路概述 2.1.1设计要求及目的 (1)学习电路的设计及C语言编程。 (2)了解功率放大电路的工作原理，绘制相应的功率放大电路。 (3)完成硬件电路的制作，完成软件程序的编辑。 (4)完成论文。 2.1.2技术指标 (1)由麦克风输入音频信号，音频功率的范围是10Hz-10KHz。 (2)失真度为0.4%-1%。 (3)输入电压范围为150mV-5V。 (4)输出负载能力为7Ω/3Ω。 2.2总体设计方案 方案一：音频功率放大器使用模电设计，硬件原理图见图1。主要设计电源和功放两部分，稳压电源由稳压电路、整流电路、滤波电路等部分组成；功放电路由TDA2030、耦合电容等部分组成。电源电压可以根据电路需要来改变电压值，而不同的电压值对应的放大器的承载能力是不同的。由扬声器提供信号源，通过功放管进行功率放大，从而达到目的，最后结果由示波器显示出来。 优点：电路中设计了电源部分，所以在连接电源的的时候方便快捷。 缺点：由于元器件较多，在选择时就比较困难，在焊接时难度较大。
NE5532并联驱动的20W纯甲类功放 这个电路由爱山乐水网友提供。好象是来源于日本发烧友 国外有很多制作精良的功率放大器，输出功率并不大，但其甜美优雅的音乐往往是很多大功率放大器所无法比拟的。 本文介绍的这款功放，虽然它的元件用得可算一般，其输出功率也只有20W，但其音乐表现力却极为出众，特别是对于古典音乐的重放尤其神韵。 【电路原理】 电路如图6-1所示，本机电路中使用两组独立的运算放大器（NE5532）分别构成两路完整的单端放大器，它们都工作在纯甲类方式下，各自独立构成性能优良的全波形放大器。放大后的信号在输出点再有机地混合，有效地降低了对音质危害极大的奇次谐波失真。激励级的双极二极管（VT1和VT2）作为电流控制器件，直接从运放的输出端吸取所需的基极电流，是一种较为理想的使用方式。VT3和VT4分别用作VT2、VT1的恒流源负载，保证了整机的稳定性，也使得本机可免去麻烦的调试手续。 激励级的VT1、VT2与输出级的两个大功率三极管构成交叉耦合方式。由于各二极管工作点之间的钳位作用，使得此电路的稳定性极好，在电源接通瞬间也不会出现冲击电流声。交叉耦合的另一个好处是激励级和输出级分别从正负电源端索取工作电流，这对提高放大器的共模抑制比十分有利。激励级的工作电流高达85mA，输出级的工作电流更是高达 1.7A 之巨（两管并联）。由于本机电流很大，制作时一定要给每一个三极管（包括激励级和恒流源负载三极管）都加上足够大的散热器，且电源变压器一定要有充足的余量（推荐为150W）。由于本机对电源的适应性很强，故电源电路只需简单的整流、滤波即可。有条件者可在供电
回路串入1～2H的电感以获得更佳的效果。
模拟电子电路实验课程设计 ——音频功率放大器的设计与实现 一、设计任务 设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8 。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标： （1）频带宽度50Hz～20kHz，输出波形基本不失真； （2）电路输出功率大于8W； （3）输入阻抗：≥10kΩ； （4）放大倍数：≥40dB； （5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围； （6）所设计的电路具有一定的抗干扰能力； （7）具有合适频响宽度、保真度要好、动态特性好。 发挥部分： （1）增加电路输出短路保护功能； （2）尽量提高放大器效率； （3）尽量降低放大器电源电压； （4）采用交流220V，50Hz电源供电。 二、设计要求 正确理解有关要求，完成系统设计，具体要求如下： （1）画出电路原理图； （2）确定元器件及元件参数； （3）进行电路模拟仿真； （4）SCH文件生成与打印输出； （5）PCB文件生成与打印输出； （6）PCB版图制作与焊接； （7）电路调试及参数测量。 根据以上设计要求编写设计报告，写出设计的全过程，附上有关资料和图纸。设计报告格式请参见附录一。 三、实验原理 音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于
对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。 v 图1 音频功率放大器的组成框图 1．前置放大级 音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，采用低噪声场效应管组成放大器是合理的选择。如果采用集成运算放大器构成前置放大器，一定要选择低噪声、低漂移的集成运算放大器。对于前置放大器的另外一要求是要有足够宽的频带，以保证音频信号进行不失真的放大。 常用的前置放大器按结构划分有五种类型： （1）单管前置放大器 （2）双管阻容耦合前置放大器
动手制作再造hood jlh 1969M小甲类功放教程方法制 作图纸科技小制作新满多 讲1969M之前，得讲一下JOHN LINSLEY HOOD 1969这个经典线路。。。 线路原形如下： John Linsley Hood 在1969年发表了这个电路，10W纯甲类功放，电路很简单，每声道由4只晶体管构成，虽然功率不大，但音色优美，吸引了不少DIY爱好者。。。 里不得不说一下老哥DIY过的1969。。。 小风扇起到一定的散热作用
A10的格局 搭焊在电路板上的零件 功放的输出电容，有7个并联在一起一个不太大的变压器 军工钽电容 输入插口 喇叭接线柱
John Linsley Hood 的1969 电路简洁，易于制作，音色也不错，因此衍生了许多个版本的1969。。。 1969M就是其中的一个。。 某高人根据1969设计的1969M（1969MOS）电路如下，因为末级改为场效应管，因此简称1969M，此版本可以工作在AB类，意味着不用那么大的工作电流，功率也比1969大。。。而原形的1969只能工作在纯甲类，效率低，只有10W 的输出，电流大，更需要体积不小的散热片。 为了做好1969M，于是把线路做了一次仿真，按照现有的条件，如电压，使用的管子进行测试，调整参数，使谐波失真达到最小。。 仿真软件是大名鼎鼎的Multisim！！！这是DIY烧友电脑上
必装软件，如果你没有，那就OUT了啊。。 Multim 10 启动画面 Multim 10 工作界面。。。看上去好像很专业。。不过玩几下基本上就能掌握。。。 新完成的1969M电源滤波用两只25V15000U的电容串联，没办法，单只的耐压不够啊。。。内部图 实际应用的电路图。。。 说明一下图中红色圈起来的部分
大功率功率放大器电路设计 大功率功率放大器电路设计 一. 设计理念及实现方式 (1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。 (2)要省电、噪声小，发热量小。 (3)音质要好，能适合家居使用和专业使用。 第一点的实现就是要有大的推动功率。由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ时360W ×2，2Ω时720W ×2。 第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。 第三点的实现是本功放板的主要目标。目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。 二.大功率输出的实现 要实现大功率，首先是电源容量要大。本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。一次侧为1.0mm线绕484圈，二次侧为1.5mm 双线并绕100圈。 整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ 电阻并接在正负电源上，使电压稳定在±62V。如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。 除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。所以4Ω时360W×2、2Ω时720W×2是有保障的。 三. 甲类、MOS、电子管音质的实现 目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。下面给出其原理图，如图1所示。从图1上可见到本原理图相当简洁，比一般乙类或甲乙类准互补电路还节省元件。而通过在电路板上改变一只电阻的接法就可方便地在本电路与准互补乙类或甲乙类之间变换。
题目五：实用低频功率放大器 一、设计任务与要求: (一)、任务： 设计并制作具有弱信号放大能力的低频功率放大器。 其原理示意图如下： (二)、要求： 1．在放大通道在正弦信号输入电压幅度为(5-700)mV，等效负值载电阻R1。：812下，放大通道应满足： a、额定输出功率P oK≥10W； b、带宽BW≥(50-1000)HZ； c、在P oK下和BW内的非线性失真系数≤3％； d、在P oK下的效率≥55％； e、在前置放大级输人端交流短路接地时，R L=8Ω上的交流声功率≤10mV。 2。自行设计并制作满足设计要求的稳压电源。 (三)、发挥部分(选作部分)： 1. 测放大器的时间响应： a、方波发生器：由外供正弦信号源经变换电路产生正、负极性的对称方波。频率为1000HZ；上升和下降时间1≤uS；峰一峰值电压为200mV b、用上述方波激励放大通道时，在R8下，放大通道应满足 (1)、额定验出功率P ok≥10W； (2)、P oK下，输出波形上升或下降时间12≤uS； (3)、在P oK下，输出波形顶部斜降≤2％ (4)、在P oK下，输出波形过冲电压≤5％ (四)、设计电路、画布线图、编写调试步骤以及调试方法：根据任务要求，设计该低频功率 放大电路及电源电路，要求有电路、有参数及设计过程，画出布线图，并在面包板上插接、调试。 (五) 答辨： 答辨前必须完成下列资料 1．设计说明书：方案选择、设计过程、原理图、布线图及说明； 2．总结调试方法、测试技术指标： 整理原始记录数据 故障处理、(出现何现象、原因及解决办法)。 (六)、参考元器件型号： STK465 集成功率放大电路 uA741 0P-27／0P-37 电阻、电容、电位器、稳压块等。
南昌大学实验报告 学生姓名： 学号： 专业班级： 实验类型：□验证□综合□设计□创新 实验日期： 实验成绩： 音频功率放大电路设计 一、设计任务 设计一小功率音频放大电路并进行仿真。 二、设计要求 已知条件：电源9±V 或12±V ；输入音频电压峰值为5mV ；8Ω/0.5W 扬声器；集成运算放大器（TL084）；三极管（9012、9013）；二极管（IN4148）；电阻、电容若干 基本性能指标：P o ≥200mW （输出信号基本不失真）；负载阻抗R L ＝8Ω；截 止频率f L ＝300Hz ，f H ＝3400Hz 扩展性能指标：P o ≥1W （功率管自选） 三、设计方案 音频功率放大电路基本组成框图如下： 音频功放组成框图 由于话筒的输出信号一般只有5mV 左右，通过话音放大器不失真地放大声音 信号，其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载R L （扬声器）提 供一定的输出功率。 应根据设计要求，合理分配各级电路的增益，功率计算应采用有效值。基于 运放TL084构建话音放大器与宽带滤波器，频率要求详见基本性能指标。功率放大器可采用使用最广泛的 OTL （Output Transformerless ）功率放大电路和OCL （Output Capacitorless ）功率放大电路，两者均采用甲乙类互补对称电路，这种功放电路在具有较高效率的同时，又兼顾交越失真小，输出波形好，在实际电路中得到了广泛的应用。
对于负载来说，OTL电路和OCL电路都是射极跟随器，且为双向跟随，它们利用射极跟随器的优点——低输出阻抗，提高了功放电路的带负载能力，这也正是输出级所必需的。由于射极跟随器的电压增益接近且小于1，所以，在OTL电路和OCL电路的输入端必须设有推动级，且为甲类工作状态，要求其能够送出完整的输出电压；又因为射极跟随器的电流增益很大，所以，它的功率增益也很大，这就同时要求推动级能够送出一定的电流。推动级可以采用晶体管共射电路，也可以采用集成运算放大电路，请自行查阅相关资料。 在Multisim软件仿真时，用峰值电压为5mV的正弦波信号代替话筒输出的语音信号；用性能相当的三极管替代9012和9013；用8 电阻替代扬声器。由于三极管（9012、9013）最大功率为500mW，要特别注意工作中三极管的功耗，过大会烧毁三极管，最好不超过400mW。如制作实物，因扬声器呈感性，易引起高频自激，在扬声器旁并入一容性网络（几十欧姆电阻串联100nF电容）可使等效负载呈阻性，改善负载为扬声器时的高频特性。 四、电路仿真与分析 黄色为输入信号，蓝色为输出信号。输出信号峰峰值放大，且波形基本不失真。 输出阻抗用8Ω电阻替代，输出功率为236mW>200mW
