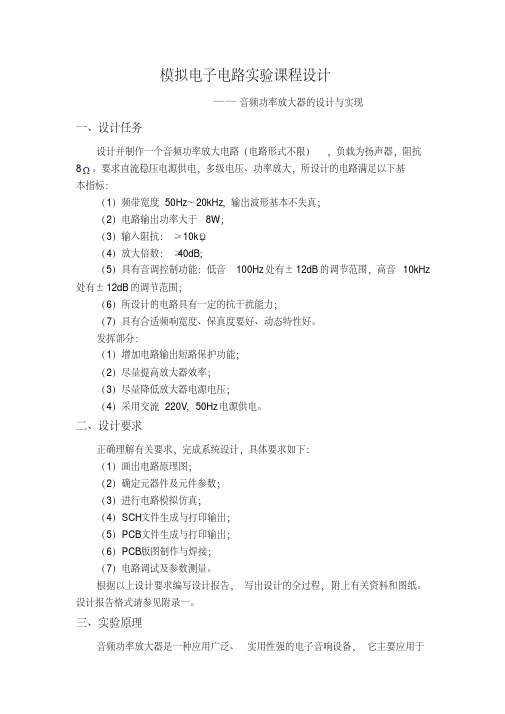

模拟电子电路实验课程设计
——音频功率放大器的设计与实现
一、设计任务
设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8 。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：
（1）频带宽度50Hz～20kHz，输出波形基本不失真；
（2）电路输出功率大于8W；
（3）输入阻抗：≥10kΩ；
（4）放大倍数：≥40dB；
（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围；
（6）所设计的电路具有一定的抗干扰能力；
（7）具有合适频响宽度、保真度要好、动态特性好。
发挥部分：
（1）增加电路输出短路保护功能；
（2）尽量提高放大器效率；
（3）尽量降低放大器电源电压；
（4）采用交流220V，50Hz电源供电。
二、设计要求
正确理解有关要求，完成系统设计，具体要求如下：
（1）画出电路原理图；
（2）确定元器件及元件参数；
（3）进行电路模拟仿真；
（4）SCH文件生成与打印输出；
（5）PCB文件生成与打印输出；
（6）PCB版图制作与焊接；
（7）电路调试及参数测量。
根据以上设计要求编写设计报告，写出设计的全过程，附上有关资料和图纸。设计报告格式请参见附录一。
三、实验原理
音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于
对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。
v
图1 音频功率放大器的组成框图
1．前置放大级
音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。
对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，采用低噪声场效应管组成放大器是合理的选择。如果采用集成运算放大器构成前置放大器，一定要选择低噪声、低漂移的集成运算放大器。对于前置放大器的另外一要求是要有足够宽的频带，以保证音频信号进行不失真的放大。
常用的前置放大器按结构划分有五种类型：
（1）单管前置放大器
（2）双管阻容耦合前置放大器
（3）双管直接耦合前置放大器
（4）集成前置放大器
（5）场效应管前置放大器
2．音调控制电路
音调控制电路的主要功能是通过对放音频带内放大器的频率响应曲线的形状进行控制，从而达到控制放音音色的目的，以适应不同听众对音色的不同爱好。此外还能补偿信号中所欠缺的频率分量，使音质得到改善，从而提高放音系统的放音效果。在高保真放音电路中，一般采用的是高、低音分别可调的音调控制电路。一个良好的音调控制电路，要求有足够的高、低音调节范围，同时有要求在高、低音从最强调到最弱的整个过程中，中音信号（一般指1kHz）不发生明显的幅值变化，以保证音量在音调控制过程中不至于有太大的变化。音调控制电路大多由RC元件组成，利用RC电路的传输特性，提升或衰减某一频段的音频信音调控制电路一般可分为衰减式和负反馈式两大类，衰减式音调控制电路的调节范围可以做得较宽，但由于中音电平也要作很大的衰减，并且在调节过程中整个电路的阻抗也在变化，所以噪声和失真较大。负反馈式音调控制电路的噪音和失真较小，并且在调节音调时，其转折频率保持固定不变，而特性曲线的斜率却随之改变。
下面分析负反馈型音调控制电路的工作原理。
（1）负反馈式音调控制器的工作原理
由于集成运算放大器具有电压增益高、输入阻抗高等优点，用它制作的音调控制电路具有电路结构简单、工作稳定等优点，典型的电路结构如图2所示。其中电位器Rp1是高音调节电位器，Rp2是低音调节电位器，电容C是音频信号输入耦合电容，电容C1、C2是低音提升和衰减电容，一般选择C1=C2，电容C3起到高音提升和衰减作用，要求C3的值远远小于C1。电路中各元件一般要满足的关系为：Rp1=Rp2，R1=R2=R3，C1=C2，Rp1=9R1。
低音
R1R2
图2 负反馈式音调控制电路图
dB
10
20
2
L
1L
Rp2
(a) 低音提升等效电(b) 低音提升等效电路幅频响应波特图
图3 低音提升等效电路图及幅频响应曲线
在电路图2中，对于低音信号来说，由于C3的容抗很大，相当于开路，此时高音调节电位器Rp1在任何位置对低音都不会影响。当低音调节电位器Rp2滑动端调到最左端时，C1被短路，此时电路图2可简化为图3(a)。由于电容C2对于低音信号容抗大，所以相对地提高了低音信号的放大倍数，起到了对低音提升的作用。图3(a)电路的频率响应分析如下：
图3所示的电压放大倍数表达式为：
1
2
2
2
2
2
1
2
.
/)
1
(R
R
C
j
R
C
j
R
Z
Z
A
P
P
Vf
+
+
-
=
-
=
ω
ω
化简后得：
2
2
2
2
2
2
2
1
2
2
.
1
1
P
P
P
P
Vf R
C
j
R
R
R
R
C
j
R
R
R
A
?
+
+
?
+
?
+
-
=
ω
ω
所以该电路的转折频率为：
2
2
12
1
C
R
f
P
L?
=
π，
2
2
2
2
2
22
1
)
//
(
2
1
C
R
C
R
R
f
P
Lπ
π
≈
=
可见当频率0
→
f时，
1
2
2
.
→
R
R
R
A P
Vf
+
；当频率∞
→
f时，1
→
1
2
.
=
R
R
A
Vf
。从定性的角度来说，就是在中、高音域，增益仅取决于R2与R1的比值，即等于1
；在低音域，增益可以得到提升，最大增益为
1
2
2
)
(R
R
R
P
+。低音提升等效电路的幅频响应特性的波特图如图3(b)所示。
-10
-20
''
(a) 低音衰减等效电路图(b) 低音衰减等效电路幅频响应波特图
图4低音衰减等效电路图及幅频响应曲线
同样当Rp2的滑动端调到最右端时，电容C2被短路，其等效电路如图4(a)所示。由于电容C1对输入音频信号的低音信号具有较小的电压放大倍数，所以该电路可实现低音衰减。图4(a)电路的频率响应分析如下：
该电路的电压放大倍数表达式为： 112122122112.)//(11//)1(C R R j C R j R R R R C j R R A P P P P Vf ωωω++?
+-=+-=
其转折频率为：
12'121C R f P L π= ，112'221
)//(21R R R f P L ππ≈
= 可见当频率0→f 时，212.
→P Vf
R R R A +；当频率∞→f 时，1→1
2.=R R
A Vf 。从定性的角度来说，就是在中、高音域，增益仅取决于R2与R1的比值，即等于
1；在低音域，增益可以得到衰减，最小增益为)(212P R R R +。低音衰减等效电路的幅频响应特性的波特图如图4(b)所示。
在电路给定的参数下，'11L L f f =，'22L L f f = 。
高音R1
R2
高音
(a) (b)
图5 高音等效简化电路
同理，图2电路对于高音信号来说，电容C1、C2的容抗很小，可以认为短路。调节高音调节电位器Rp1，即可实现对高音信号的提升或衰减。图5（a ）就是工作在高音信号下的简化电路图。为了便于分析，将图 中的R1、R2、R3组成的Y 型网络转换成△连接方式，如图5（b ）。其中
23131R R R R R R a ++=，13232R R R R R R b ++=，3
2
121R R R R R R c ++=
在假设条件R1=R2=R3的条件下，Ra=Rb=Rc=3R1。
如果音调放大器的输入信号是采用的内阻极小的电压源，那么通过Rc 支路的反馈电流将被低内阻的信号源所旁路，Rc 的反馈作用将忽略不计（Rc 可看成开路）。当高音调节电位器滑动到最左端时，高音提升的等效电路如图6(a)所示。此时，该电路的电压放大倍数表达式为：
[]4
34343.
1()(1//)1(R C j R R R C j R R R C j R A a a b
a b Vf ωωω+++=+=
其转折频率为：
)(21431a H R R C f +=π，43221
R C f H π=
当频率0→f 时，1→.=a b Vf R R A ；当频率∞→f 时，4
4.→R R R A a
Vf +。从定性的角度上看，对于中、低音区域信号，放大器的增益等于1；对于高音区域
的信号，放大器的增益可以提升，最大增益为44R R R a
+。高音提升电路的幅频响
应曲线的波特图如图6(b)所示。
1020
2
H 1H
(a) 高音提升等效电路 (b) 高音提升等效电路的幅频响应波特图
图6 高音提升等效电路及幅频响应曲线
当
Rp1电位器滑动到最右端时，高音频信号可以得到衰减，高音衰减的等效电路如图7（a ）所示。
-10
Rb
Ra
'
'
(a) 高音衰减等效电路 (b) 高音衰减等效电路的幅频响应波特图
图7 高音衰减等效电路及幅频响应曲线
该电路的电压放大倍数表达式为：
)(11//)1
(434334.b a c a b
Vf R R C j R C j R R R R C j R A +++?
=+
=ωωω
其转折频率为：
)(2143'1b H R R C f +=π，43'
221R C f H π=
当频率0→f 时，1→.
=a b Vf
R R A ；当频率∞→f 时，b
Vf R R R A +44
.→。可见该电路对于高音频信号起到衰减作用。该电路的幅频响应曲线的波特图如图7(b)所示。
在电路给定的参数下，'11H H f f =，'
22H H f f = 。
（2）音调控制器的幅频特性曲线
综上所述，负反馈式音调控制器的完整的幅频特性曲线的波特图如8所示。根据设计要求的放大倍数和各点的转折频率大小，即可确定出音调控制器电路的电阻、电容大小。
1020f
图8 音调控制电路的幅频响应波特图
3．功率放大器
功率放大器的作用是给音响放大器的负载（一般是扬声器）提供所需要的输出功率。功率放大器的主要性能指标有最大输出不失真功率、失真度、信噪比、频率响应和效率。目前常见的电路结构有OTL 型、OCL 型、DC 型和CL 型。有全部采用分立元件晶体管组成的功率放大器；也有采用集成运算放大器和大功率晶体管构成的功率放大器；随着集成电路的发展，全集成功率放大器应用越来越多。由于集成功率放大器使用和调试方便、体积小、重量轻、成本低、温度稳定性好，功耗低，电源利用率高，失真小，具有过流保护、过热保护、过压保护及自启动、消噪等功能，所以使用非常广泛。
常见集成音频放大器如附录二所示。 4．音频放大电路的主要技术指标 (1) 额定输出功率Po
在满足规定的失真系数和整机频率特性指标以内，功率放大器所输出的最大功率。
L
o o R V P 2=
V o 亦称为输出额定电压。 (2) 静态功耗PQ
指放大器处于静态情况下所消耗的电源功率。 (3) 效率η
放大器在达到额定输出功率时，输出功率P o 对消耗电源功率P E 的百分比，用η表示 %100?=E
o o P P
η
(4) 频率响应（频带宽度）
在输入信号不变的情况下，输出幅度随频率的变化下降至中频时输出幅度的0.707倍时所对应的频率范围。
(5)音调控制范围
为了改善放大器的频率响应，常对高、低频增益进行控制，如提升或衰减若干分贝，而对中频增益不产生影响。若未控制的输出幅度为V o ，而控制后的输出幅度为V o1，则音调控制范围为 o o V V 1lg 20（即v
v A A 1lg 20）。
(6) 非线性失真
在规定的频带内和额定输出功率状态下，输出信号中谐波电压有效值的总和与基波电压有效值之比：
1
2
2322...V V V V γn +++=
式中：V 1为输出电压基波分量有效值；V 2、V 3 、… 、V n 分别为2次、3次、…、n 次谐波分量有效值。非线性失真可由失真度测量仪测得。
(7) 噪声电压V N
扩音机输入信号为零时，在输出端负载上测得的电压有效值为噪声电压V N ，噪声电压是扩音机机内各种噪声经放大后的总和。
(8) 输入灵敏度V imax
保证扩音机在额定的输出功率时所需的输入信号。
四、实验内容：
1．电路调试和静态测试。 2．测试各级电压增益和整机增益。
3．测量其它各项指标
4．测量频率特性
5．加负载测量各项整机指标
6．听音试验
五、电路的调试
1．在安装电子电路前，应仔细查阅电路所使用的集成电路的管脚排列图及使用注意事项，同时测量电子元件的好坏。
2．画出每个单元电路的电路原理图和连线图；画出整个电子系统的原理图。
3．前置放大器调试。安装电路时注意电解电容的极性不要接反，电源电压的极性不要接反。同时不加入交流信号时，用万用表测量每级放大器的静态输出值；然后用示波器观察每级输出有无自激振荡现象，同时测量前置放大器的噪声输出大小。加入幅值5mV、频率1000Hz的交流正弦波信号（注意5mV信号可以通过一个10kΩ和100Ω组成的衰减网络得到），测量前置放大器的输出大小，验证前置放大器的电压放大倍数。改变输入正弦波信号的频率，测试前置放大器的频带宽度。
4．音调控制器调试。（1）首先进行静态测试，方法同上。（2）中频特性测试。将一频率等于1kHz、幅值等于1V的正弦信号输入到音调控制器输入端，测量音调控制器的输出。（3）低音提升和衰减特性测试。将电位器RP1滑动端分别置于最左端和最右端时，频率从20Hz~1kHz连续变化（输入信号幅值保持不变），记下对应输出的电压值，画出其幅频响应特性曲线。（4）高音提升和衰减特性测试。将电位器RP2滑动端分别置于最左端和最右端时，频率从2kHz~30kHz连续变化（输入信号幅值保持不变），记下对应输出的电压值，画出其幅频响应特性曲线。（5）最后画出音调特性曲线，并验证是否满足设计要求并修改。
5．功率放大器测试：（1）通电观察。接通电源后，先不要急于测试，首先观察功放电路是否有冒烟、发烫等现象。若有，应迅速切断电源，重新检查电路，排除故障。（2）静态测试。将功率放大器的输入信号接地，测量输出端对地的电位应为0V左右，电源提供的静态电流一般为几十mA左右。若不符合要求，应仔细检查外围元件及接线是否有误；若无误，可考虑更换集成功放器件。（3）动态测试。在功率放大器的输出端接额定负载电阻RL(代替扬声器)条件下，功率放大器输入端加入频率等于1kHz的正弦波信号，调节输入信号的大小，观察输出信号的波形。若输出波形变粗或带有毛刺，则说明电路发生自激振荡，应尝试改变外接电路的分布参数，直至自激振荡消除。然后逐渐增大输入电压，观察测量输出电压的失真及幅值，计算输出最大不失真功率。改变输入信号的频率，测量功率放大器在额定输出功率下的频带宽度是否满足设计要求。
6．整机联调。将每个单元电路互相级联，进行系统调试。（1）最大不失真功率测量。将频率等于1kHz，幅值等于5mV的正弦波信号接入音频功率放大器的输入端，观察其输出端的波形有无自激振荡和失真，测量输出最大不失真电压幅度，计算最大不失真输出功率。（2）音频功率放大器频率响应测量。将音调调节电位器RP1、RP2调在中间位置，输入信号保持5mV不变，改变输入信号的频率，测量音频功率放大器的上、下限频率。（3）音频功率放大器噪声电压测量。将音频功率放大器的输入电压接地，音量电位器调节到最大值，用示波器观测输出负载RL上的电压波形，并测量其大小。
7．整机视听。用8Ω/8W的扬声器代替负载电阻RL。将一话筒的输出信号或幅值小于5mV的音频信号接入到音频功率放大器，调节音量控制电位器RP，应能改变音量的大小。调节高、低音控制电位器，应能明显听出高、低音调的变化。敲击电路板应无声音间断和自激现象。
六、时间安排
该实验为设计性实验，采用课内为主，课外为辅的方式进行。课内共设14学时，上课时间必须在实验室进行实验任务。具体安排如下：
1．第9周：布置设计任务，讲解设计要求、实施计划、设计报告等要求，完成选题。
2．第10周：完成资料查阅、作品设计。
3．第11-12周，完成模拟仿真，领取元件、实际制作。
4．第13周：制作并调试设计作品。
5．第14周：作品检查、评价、验收，撰写设计报告。
6．第15周：抽选作品答辩，提交设计报告。
七、考核标准
八、思考题
1、对一个音频功率放大器的前置级有什么要求？对于功率放大级有什么要求？
2、何为D类功率放大器？D类功率放大器有什么特点？请列举出目前常用的D类集成音频功率放大器的芯片型号。
3、试画出利用TDA2030/2030A实现的OTL功率放大器电路？若要输出8W 的功率，对电源电压有什么要求？若要求进一步提高输出功率，TDA2030/2030A 可接成BTL结构，试画出BTL电路图，并说明其工作原理。
4、什么是自激振荡现象？如果电路一旦出现自激振荡，将如何解决？
5、如果一个音源信号的幅值为500mV，则允许该音源信号直接输入到本课题设计的音频功率放大器上吗？直接输入将会出现什么现象？如何解决？
附录一设计报告格式
选课时间段：
座位号：成绩：杭州电子科技大学实验报告
课程名称：
实验名称：
实验类型：
指导老师：
同组学生姓名：
专业：
姓名：
学号：
班级：
日期：
地点：
一、实验目的
二、实验内容与原理
三、实验仪器
四、实验步骤
五、操作方法
六、实验数据记录和处理
七、实验结果与分析
八、实验心得与体会
附录二常见集成功放
音频功率放大器设计 一、设计任务 设计一个实用的音频功率放大器。在输入正弦波幅度≤5mV，负载电阻等于8Ω的 条件下，音频功率放大器满足如下要求： 1、最大输出不失真功率P OM≥8W。 2、功率放大器的频带宽度BW≥50Hz~15KHz。 3、在最大输出功率下非线性失真系数≤3%。 4、输入阻抗R i≥100kΩ。 5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高 音10kHz处有±12dB的调节范围。 二、设计方案分析 根据设计课题的要求，该音频功率放大器可由图所示框图实现。 下面主要介绍各部 分电路的特点及要求。 图1 音频功率放大器组成框图 1、前置放大器 音频功率放大器的作用是将声音源输入的信号进行放大，然后输
出驱动扬声器。声音源 的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低
TDA2030集成电路功率放大器设计 一、设计题目集成电路功率放大器 二、给定条件 设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。性能主要指标： 输出功率：10 ~ 20W（额定功率）； 频率响应：20Hz ~ 100kHz（≤3dB） 谐波失真：≤1％ (10W,30Hz~20kHz）； 输出阻抗：≤0.16Ω; 输入灵敏度：600mV（1000Hz，额定输出时） 三、设计内容 1．根据具体电路图计算电路参数 2．选取元件、识别和测试。包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。 3．了解有关集成电路特点和性能资料情况 4．根据实际机壳大小设计1：1印刷板布线图 5．制作印刷线路板 6．电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指 导书》有关放大器测试过程 7．实训期间必须遵守实训纪律、听从老师安排和注意用电安全。 四、功率放大电路的测试基本内容 注意：将输入电位器调到最大输入的情况。 1．测量输出电压放大倍数A u 测试条件：直流电源电压14v，输入信号1KHｚ 70 mv（振幅值100mv），输出负
载电阻分别为4Ω和8Ω。 2．测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压14v，负载电阻分别为4Ω和8Ω。 ②直流电源电压10v，负载电阻为8Ω。 3．测量上、下限截止频率f H 和f L 测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。 五、参考资料 TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。 TDA2030 集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。 TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。该电路可供低频课程设计选用。 双电源供电BTL音频功率放大器 工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益K VC②＝R9 / R7//R5≈R9/R7≈30dB。由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即： U01≈U in·R3 / R2
一个简单功放设计制作与电路图分析|电路图 - dickmoore的日志 - 网易博客 默认分类 2009-11-09 19:01 阅读32 评论0 字号：大中小 一个简单功放设计制作与电路图分析|电路图 电子资料 2009-11-06 11:15 功放电路图 一个简单功放设计制作与电路图分析 我的电脑音响坏了快一年了，每次看电影都用耳机,每次用的耳朵都痛,很不爽.因此就想亲手做一个小功放用用,前几天又去了趟电子市场发现有LM386，很便宜，所以干脆用386做了一个单声道的功放先用着,有时间把另外一个声道也加上.在这里把功放设计到调试基本完成的过程写写,纪念这个过程. 1.设计 我们是听听就算的门外汉,对20~20K的音域也不是完全敏感.所以幅频特性不用考虑太多,但是自己要用得爽声音一定要大,因此LM386一般的输出功率肯定是不够拉(好像极限功率也就1W左右,具体还是看芯片资料吧),所以就浪费些多加个LM386做成BTL电路,提高一倍再说.设计出来的电路就是这个样子,原理很简单,就不说了 2.调试 a. 两个104的电容本来是用来隔直的,不过好像电脑主板和声卡上出来的音频都不带直流成份,而且用104时输入电平 比较高的时候声音有失真,(估计是低频过滤在输入电平高的时候人听起来比较明显).于是去掉两个104的电容. b. 在这个时候上电(我用的是12V),接上我的MP3一听,嗯!还不错,可是就是杂声比较厉害,调了调R1的大小,当R1被 调到最大的时候杂声没有了,最小的时候也没有了(这不是废话么,最小的时候输入都没有了 .把连接到功放的音频线拔了也没杂音了,原因可能有两个音频线上有电容在输入电阻R1比较小的时候,和LM386自激产生杂音,一放大就不得了了.于是决定R1就直接调到50K,音量就让MP3调去吧. c. 好像一切都没有问题了,拿到电脑上吧,刚接上去,嗯声音停大,不错!!刚以为要完事,电脑里一首歌就放完了,本来该是安静的却听见喇叭里噼噼啪啪,这个噪声奇了怪了,开始还是以为是R1的问题,索性就把R1去掉(反正LM386也不希罕从前级得到能量),噪音仍然存在,怀疑是主板上的高频噪声,于是在输入端并上一个102的电容---不起作用.这个电容也不敢并大了,大了要影响高频特性.又怀疑是功率大了C1吃不消,于是又在电源上并了一个100uF的电容,还是不行....... d. 就在这个时候用手一抓我的功放输入端的焊点,好了!没杂音了,仔细一想,原来是这样:我从电脑接出来的线是一个声
文献综述 电子信息工程 高效率音频功率放大器设计文献综述 一、前言 为了节约电路的成本，提高放大器的效率，采用普通的电子元器件设计高 效率音频功率放大器的方法，使用基本的运算放大器，构成PWM路，形成D 类功率放大器，实现了高效率，低失真的设计要求。为了提高电路的抗干扰性能，在设计中使用了电压跟随器，差动放大器，有源带通滤波器等。使设计获 得了良好的效果。 二、主题 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的 不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放 而言，应该达到电气指标与实际听音指标的平衡与统一。 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。 （一）早期的晶体管功放 半导体技术的进步使晶体管放大器向前迈进了一大步。自从有了晶体管，人们就开始用它制造功率放大器。 早期的放大器几乎全用锗管来制作，但由于锗管工艺上的一些原因，使得放大器中所用的晶体管，尤其是功放管性能指标不易做得很高，例如，共发射极截止频率fh的典型值为4kHz，大电流管的耐压值一般在30V一40V左右。这样，放大器的频率响应也就很狭窄，其3dB截止频率通常在10kHz左右，大大影响了音乐中高频信号的重现。再加上功放管的耐压、电流和功耗三个指标相互制约，制作较大功率的OTL或OCL放大器不易寻到三个指标都满足要求的管子，所以不得不采用变压器耦合输出。变压器的相移又使电路中加深度负反馈变得很困难，谐波失真得不到充分的抑制，因此这一时期的晶体管放大器音质是很差的。“还
摘要 本次电路设计课题是音频小信号放大电路，它属于模拟电路课程设计，所以实验中就需要用到大量的模拟电路知识。对于音频小信号放大电路它是由两级放大电路组成，第一部分是运用到了两级负反馈放大电路，旨在放大电压，第二部分OCL功率放大电路采用复合三极管，目的放大电路电流。两部分放大电路的设计根本目的就是为了将小信号放大为一个大信号而不失真。失真这是设计音频放大电路中的一个难点，电路的巧妙设计可以有效的避免失真，电容的运用是解决失真的关键。
目录 1 选题背景 (2) 1．1 指导思想 (2) 1．2 方案论证 (2) 1．3 基本设计任务 (2) 1．4 发挥设计任务 (2) 1．5电路特点 (3) 2 电路设计 (3) 2.1 总体方框图..................................... 错误！未定义书签。 2.2 工作原理 (3) 3 各主要电路及部件工作原理 (3) 3.1 第一级—输入信号放大电路 (4) 3.2 NE5532简要说明................................. 错误！未定义书签。 3.3 第二级—功率放大电路........................... 错误！未定义书签。 3.4 直流信号过滤电路 (6) 4 原理总图 (7) 5 元器件清单 (7) 6 调试过程及测试数据（或者仿真结果） (7) 6.1 仿真检查 (8) 6.1.1第一级仿真检查 (8) 6.1.2第二级仿真检查 (9) 6.2 通前电检查 (10) 6.3 通电检查 (10) 6.3.1第一级电路检查 (10) 6.3.2第二级电路检查 (10) 6.3.3完整电路检查 (10) 6.4 结果分析 (10) 7 小结 (10) 8 设计体会及今后的改进意见 (11) 8.1 体会 (11) 8.2 本方案特点及存在的问题 (11) 8.3 改进意见 (11) 参考文献 (12)
功率放大器（OTL ） 一、基本原理及原理图 下图为乙类推挽功率放大器的电路原理图。图中，Q1和Q2为两个特 性配对的互补功率管（NPN 型和PNP 型）；若忽略功率管发射结导通电压，则当V1正半周时，NPN 型Q1管导通、PNP 型Q2管截止，i 1C （≈i 1E ）为处于正半周的半个正弦波；当V1负半周时，Q1管截止、Q2管导通，i 1C （≈i 1E ）为处于负半周的半个正弦波，通过R L 的电流i L ＝ i 1E －i 2E ，合成完整的正弦波。但在实际电路中由于有导通电压，零偏置会使输出电压波形产生交越失真，图中选用二极管偏置电路为互补功率管加合适的偏置电压，使之工作在乙类状态，减小失真且具有高热稳定性；采用单电源供电（加大容量的C3）使两互补管电压均是2 1V CC ；互补管间加两个电阻帮助两管散热；输入信号为互补功率管提供振幅接近电源电压的推动电压，产生自举效应；设计合适的参数使此电路高效地使功率放大相应的倍数驱动负载。 功率放大器电路原理图 二、设计步骤 1.设计要求： （分立元件）设计并仿真功率放大器（OTL ），要求： ① 电压增益：5倍以上
②负载：0.5W以上（8Ω扬声器） ③频率范围：20Hz~20kHz 2.设计过程： ①电源的选取： 由P＝I2R L ＝U2／R L （R L ＝8Ω）得U＝2V ∴U P P-＝2×2√2≈5.7V ∴V CC ＝15V ②电阻的选取： P＝I2R L ＝U2／R L ，令U=3v，I L R ＝ 2 1U P P- ／R L ≈350mA (β＝100) ∴i 1 B ＝I L R ／β＝3.5mA 取i 3 R ＝20mA ∴R 5＋R 6 ＝3／（20mA）≈150 ∴R 5 ＝10Ω，R 6 ＝90Ω ∵R2／（R 1＋R 2 ＋R 9 ）＝3＋0.7＝3.7 即R 1 ／（R 2 ＋R 9 ）≈4 取调试好的R 1＝10kΩ，R 2 ＝41kΩ（R 2 为1kΩ，起保护作用；R 9 可 调） 令R 3＝600Ω，R 4 可调，不要取太大，起到作用即可 取R 7＝R 8 ＝1Ω（一般取小点） ③电容的选取： C1＝10uF，C2＝47uF，C3＝470 uF (电容大，交流压降趋于零) 三、仿真调试 1. 仿真电路图：
双声道音频功放的设计 1引言 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。回顾一下功率放大器的发展历程。1906年美国人德福雷斯特发明了真空三极管，开创了人类电声技术 的先河。1927年贝尔实验室发明了负反馈技术后，使音响技术的发 展进入了一个崭新的时代，比较有代表性的如"威廉逊"放大器，较成功地运用了负反馈技术，使放大器的失真度大大降低，至50年代电 子管放大器的发展达到了一个高潮时期，各种电子管放大器层出不穷。音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。 音频放大器的目的是在产生声音的输出元件上重建输入的音频 信号，信号音量和功率级都要理想——如实、有效且失真低。音频范围为约20Hz～ 20kHz，因此放大器在此范围内必须有良好的频率响 应(驱动频带受限的扬声器时要小一些，如低音喇叭或（高音喇叭)。根据应用的不同，功率大小差异很大，从耳机的毫瓦级到TV或PC音频的数瓦，再到“迷你”家庭立体声和汽车音响的几十瓦，直到功率更大的家用和商用音响系统的数百瓦以上，大到能满足整个电影院或礼堂的声音要求。音频放大器的一种简单模拟实现方案是采用线性模式的晶体管，得到与输入电压成比例的输出电压。正向电压增益通常
很高(至少40dB)。如果反馈环包含正向增益，则整个环增益也很高。因为高环路增益能改善性能，即能抑制由正向路径的非线性引起的失真，而且通过提高电源抑制能力(PSR)来降低电源噪音，所以经常采用反馈。 高频功率放大器用于发射级的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经将其辐射到空间，保证在一定区域内的接收级可以接收到满意的信号电平，并且不干扰相邻信道的通信。 高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或；宽带高频功率放大器的输出电路则是或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于
运算放大器的电路仿真设计 一、电路课程设计目的 错误!深入理解运算放大器电路模型,了解典型运算放大器的功能,并仿真实现它的功能; 错误!掌握理想运算放大器的特点及分析方法(主要运用节点电压法分析）； ○3熟悉掌握Muｌtisiｍ软件。 二、实验原理说明 （1）运算放大器是一种体积很小的集成电路元件,它包括输入端和输出端。它的类型包括:反向比例放大器、加法器、积分器、微分器、电 压跟随器、电源变换器等. （2） (３)理想运放的特点:根据理想运放的特点,可以得到两条原则： (a）“虚断”:由于理想运放,故输入端口的电流约为零，可近似视为断路,称为“虚断”。 （b)“虚短”:由于理想运放Ａ,，即两输入端间电压约为零,可近似视为短路,称为“虚短”. 已知下图，求输出电压。
理论分析: 由题意可得:(列节点方程) 011(1)822A U U +-= 0111 ()0422 B U U +-= A B U U = 解得: 三、 电路设计内容与步骤 如上图所示设计仿真电路. 仿真电路图：
V18mV R11Ω R22Ω R32Ω R44Ω U2 DC 10MOhm 0.016 V + - U3 OPAMP_3T_VIRTUAL U1 DC 10MOhm 0.011 V + - 根据电压表的读数,， 与理论结果相同． 但在试验中，要注意把电压调成毫伏级别，否则结果误差会很大, 致结果没有任何意义。如图所示,电压单位为伏时的仿真结 果:V18 V R11Ω R22Ω R32Ω R44Ω U2 DC 10MOhm 6.458 V + - U3 OPAMP_3T_VIRTUAL U1 DC 10MOhm 4.305 V + - ，与理论结果相差甚远。 四、 实验注意事项 1)注意仿真中的运算放大器一般是上正下负,而我们常见的运放是上负下正,在仿真过程中要注意。
电气与电子信息工程学院《电子线路设计与测试B》报告 设计题目：多级音频放大电路的设计与测试专业班级：电子信息工程技术2013（1）班学号： 201330230118 姓名： 指导教师： 设计时间： 2015/07/13～2015/07/17 设计地点：K2—306
电子线路设计与测试B成绩评定表 姓名学号 专业班级电子信息工程技术2013级（1）班 课程设计题目：多级音频放大电路的设计与测试 课程设计答辩或质疑记录： 1、对一个音频功率放大器的前置级有什么要求？ 答：要求：一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。 2、试画出利用TDA2030/2030A实现的OTL功率放大器电路？ 答： 3、何为D类功率放大器？D类功率放大器有什么特点？ 答：(1)D类功放也叫丁类功放，是指功放管处于开关工作状态的功率放大器。 (2)特点：效率高、功率大、失真小、体积小。 成绩评定依据： 实物制作（40％）： 课程设计考勤情况（10％）： 课程设计答辩情况（20％）： 完成设计任务及报告规范性（30％）： 最终评定成绩： 指导教师签字： 年月日
