精锐教育学科教师辅导讲义
学员编号: 年级：初二课时数：3
学员姓名：辅导科目：物理学科教师：
授课类型C(专题) 电和磁期末复习（一）
授课日期及时段
教学内容
知识点回顾

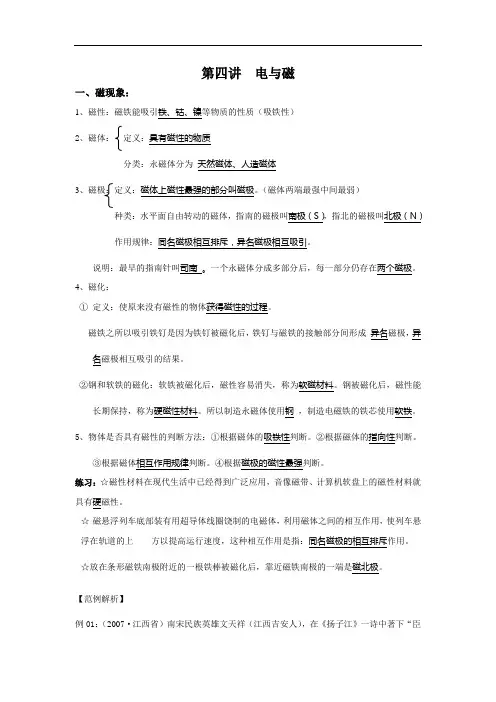

一、磁现象
1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。
2.磁体：具有磁性的物质叫做磁体。
分类：软磁体：软铁人造磁体：条形磁体、蹄型磁体、小磁体、环形磁体
硬磁体（永磁体）：钢天然磁体
3.磁极：磁体上磁性最强的部分（任一个磁体都有两个磁极且是不可分割的）
（1）两个磁极：南极（S）指南的磁极叫南极，北极（N）指北的磁极叫北极。
（2）磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。
4.磁化
（1）概念：使原来没有磁性的物体获得磁性的过程。
（2）方法：用一个磁体在磁性物体上沿同一方向摩擦，就可使这个物体变成磁体。
5.应用：记忆材料：磁盘、硬盘、磁带、银行卡等
发电机（电动机）：磁悬浮列车、磁化水机、冰箱门磁性封条等
二、磁场
1.磁场
（1）概念：在磁体周围存在的一种物质，能使磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。
（2）基本性质：磁场对放入磁场中的磁体产生磁力的作用。
（3）磁场的方向：
规定——在磁场中的任意一点，小磁针静止时，N即所指的方向就是那点的磁场方向。
注意——在磁场中的任意一个位置的磁场方向只有一个。
2.磁感线
（1）概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。
（2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。（3）特点：①磁体外部的磁感线从N极出发回到S极。（北出南入）
②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致。
③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱。
④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交。
（4）画法：
3.地磁场
（1）概念：地球周围存在着磁场叫做地磁场。
（2）磁场的N极在地理的南极附近，磁场的S极在地理的北极附近。
（3）应用：鸽子、绿海龟（利用的磁场导航）
（4）磁偏角：首先由我国宋代的沈括发现的。
三、电生磁
1.电流的磁效应
（1）1820年，丹麦的科学家奥斯特第一个发现电与磁之间的联系。
（2）由甲、乙可知：通电导体周围存在磁场。
（3）由甲、丙可知：通电导体的磁场方向跟电流方向有关。
2.通电螺线管
（1）磁场跟条形的磁场是相似的。
（2）通电螺线管的磁极方向跟电流方向有关。
3.安培定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。
四、电磁铁
1.电磁铁
（1）定义：电磁铁是一个内部插有铁芯的螺线管。
（2）结构：
2.判断电磁铁磁性的强弱（转换法）：根据电磁铁吸引大头针的数目的多少来判断电磁铁磁性的强弱。
3.影响电磁铁磁性强弱的因素（控制变量法）：①电流大小；②有无铁芯；③线圈匝数的多少
结论（1）：在电磁铁线圈匝数相同时，电流越大，电磁铁的磁性越强。
结论（2）：电磁铁的磁性强弱跟有无铁芯有关，有铁芯的磁性越强。
结论（3）：当通过电磁铁的电流相同时，电磁铁的线圈匝数越多，磁性越强。
4.电磁铁的优点
（1）电磁铁磁性有无，可由电流的有无来控制。
（2）电磁铁磁性强弱，可由电流大小和线圈匝数的多少来控制。
（3）电磁铁的磁性可由电流方向来改变。
5.电磁铁的应用：电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等
五、电磁继电器扬声器
1.电磁继电器
（1）结构：电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。
（2）工作原理：当开关S1闭合时，电磁铁通电时产生磁性，把衔铁吸下，开关S的触电接通，电路中有电流通过，电动机便转动起来。
（3）结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。
（4）用电磁继电器控制电路的好处：用低电压控制高电压；远距离控制；自动控制。
2.应用
（1）水位自动报警装置：工作原理——水位没有到达金属块A时，电磁铁不通电无磁性，绿灯亮，显示水位正常；当水位到达金属块A时，电磁铁通电有磁性，将衔铁吸下来，红灯亮，表示水位不正常。
（2）温度自动报警装置：工作原理——温度升高时，水银面上升，当水银面上升到与金属丝接触时，电磁铁线圈中有电流通过，产生磁性吸引衔铁，工作电路就形成了一个回路，电铃就响起来了。
（3）电铃
3.扬声器
（1）结构：线圈(电磁铁部分)、永久性磁体(原来的磁场)、锥形纸盆(振动从而产生声音)。
（2）工作原理：扬声器是把电信号转换成声信号的一种装置。线圈通过的电流是方向不断变化的交变电流，当线圈受磁铁的吸引向左运动；当线圈通过相反方向的电流时，线圈受磁铁的排斥向右运动，，由于通过线圈是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，扬声器就发出声音。
六、电动机
1.磁场对通电导体的作用
（1）通电导体在磁场里，会受到力的作用。
（2）通电导体在磁场里，受力方向与电流方向和磁感线方向有关。
2.电动机
（1）基本结构：转子线圈）、定子（磁体）、电刷、换向器
电刷的作用：与半环接触，使电源和线圈组成闭合电路。
换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。
（2）原理：通电线圈在磁场中受力而转动的原理制成的。
通电线圈在磁场中的受力大小跟电流（电流越大，受力越大）有关。
通电线圈在磁场中的受力大小跟磁场的强弱（磁性越强，受力越大）有关。
通电线圈在磁场中的受力大小跟线圈的匝数（匝数越大，受力越大）有关。
（3）应用：直接电动机：（电动玩具、录音机、小型电器等）
交流电动机：（电风扇、洗衣机、家用电器等）
（4）特点：结构简单、控制方便、体积小、效率高
七、磁生电
1.电磁感应现象
（1）电磁感应现象是英国的物理学家法拉第第一个发现的。
（2）电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。
感应电流：由于电磁感应产生的电流叫感应电流。
（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。
2.发电机
直流电动机的工作原理：
甲：电流方向和力的方向如图所示，线圈
顺时针转动。
乙：线圈转到平衡位置时，两电刷恰好接
触两半环间的绝缘部分；线圈由于惯性继续
转动，转过平衡位置后，电流及改变方向。
丙：ab和cd的电流方向与图甲相反，受力
方向也相反，线圈仍顺时针转动。
丁：线圈又转到平衡位置，换向器又自动
改变电流方向。
（1）结构：由磁体、线圈、滑环、电刷组成。与电动机相似，但没有电动机的换向器。 （2）原理：发电机是根据电磁感应原理工作的，是机械能转化为电能的机器。 3.直流电和交流电
（1）直流电：方向不变的电流叫做直流电。
（2）交流电：周期性改变电流方向的电流叫交电流。
（3）产生感应电流大小跟磁场强度、切割磁感线速度、线圈匝数（导体的长度）有关。 （4）周期（T ）： （5）频率（f ）：
完成一次周期性变化需要的时间s 。 1秒内完成周期性变化的次数（赫兹）。 关系：f
T 1
我国交流电周期是0.02s ，频率为50Hz （即每秒内产生的周期性变化的次数是50次），每秒电流方向改变100次。 4.发电机和电动机的区别
（1）结构：发电机无电源；电动机有电源。
（2）工作原理：交流发电机是根据电磁感应原理工作的；
电动机是根据通电线圈在磁场中受力而转动的原理制成的。 （3）能量转化：交流发电机是由机械能转化为电能。 电动机是由电能转化为机械能。 5.话筒
（1）结构：膜片、线圈、永久磁体
（2）作用：把振动的声音变成变化的电流。
（3）原理：振动声音的运动在磁场中切割磁感线，这样线圈中就产生了变化的电流。
电磁感应和磁场对电流的作用的区别：
区别
电磁感应
磁场对电流的作用 现象
原因 闭合电路的一部分导体在磁场中做切割磁感线运动
通电导体（线圈）在磁场中 结果 产生感应电流 受到力的作用（运动、转动）
能量转化 机械能转化为电能
电能转化为机械能
力的性质 外力 磁场力 导体中的电流 应感应而产生 由电源供给 主要应用
发电机
电动机
例1：以下器材，没有应用磁性材料的是：
A 、录音带
B 、打电话用的I
C 卡 C 、VC
D 光碟 D 、电冰箱门上的封条
例2：如图1所示，一根条形磁铁，左端为S 极，右端为N 极。下列表示从S 极到N 极磁性强弱变化情况的图像中正确的是 （ ）
A． B．
C． D．图1
:例3：如图2所示的通电螺线管，其中正确的是（）
例4：如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是：
A、电流表的示数变小，电磁铁的磁性减弱
B、电流表的示数变大，电磁铁的磁性增强
C、电流表的示数不变，电磁铁的磁性减弱
D、电流表的示数减小，电磁铁的磁性增强
同步练习：
1、小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（）
A、 B、 C、 D、
2、如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，是因为可能含有以下材料中的（）
A、银
B、铁
C、铝
D、锌
3、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B 多．此实验说明影响电磁铁磁性强弱的因素是（）
图2
A、电流的大小
B、线圈的匝数
C、电流的方向
D、电磁铁的极性
4、如图所示的奥斯特实验说明了（）
A、电流的周围存在着磁场
B、电流在磁场中会受到力的作用
C、导线做切割磁感线运动时会产生电流
D、小磁针在没有磁场时也会转动
5、如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）
A、只要光控开关接收到红光，摄像系统就会自动拍摄
B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D、若将光控开关和压力开关并联，也能起到相同的作用
6、下列装置中，利用电磁感应现象制成的是（）
A、发电机
B、电动机
C、电磁铁
D、电话听筒
7、根据小磁针的指向和磁感线的方向判断，如图所示，在四幅图中错误的是（）
A、 B、 C、 D、
8、两个外形完全相同的条形铁条a、b．如图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明（）
A、ab均是磁铁
B、b是磁铁，a不是
C、a是磁铁，b不是
D、b均不是磁铁
9、如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯．现开关S拨在触点②位置且电流表示数为I．要使弹簧测力计的示数变大，下列操作方法能够实现的是（）
A、开关S位置不动，将铁芯从螺线管中取出
B、开关S位置不动，将滑片P向a端滑动
C、将开关S拨到①位置，并通过调节仍使电流表示数为I
D、将开关S拨到③位置，并通过调节仍使电流表示数为I
10、如图所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是（）
A、直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B、直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C、它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D、图中的
E、F称为换向器，它的作用是改变线圈中的电流方向
11、小王利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常．下列调节能使控制电路达到要求的是（）
A、减少螺线管线圈的匝数
B、抽出螺线管中的铁芯
C、滑动变阻器滑片P向右移动
D、减小控制电路电源电压
12、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（）
A、 C带正电，B带负电
B、C带负电，B带正电
C、C带正电，A带负电
D、A所带电性不能确定
13、如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止．地球仪悬空静止的原因是（）
A、只受到磁力的作用
B、由于惯性的作用
C、没有受到重力的作用
D、磁场的磁力和重力相互平衡
14、小张同学上周末到住在鲁能8街区的同学小王家玩耍时发现，开发商在每栋单元楼梯口都安装了防盗门。后来小张同学查阅了相关资料终于了解到单元防盗门门锁的原理图如图所示，各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关。该门锁的工作过程是：楼上的人闭合控制开关S，门锁上通电后的电磁铁吸引卡入右侧门上门扣中的衔铁，衔铁脱离门扣，门可打开。关于该门锁，下列说法中正确的是（）
①闭合开关后，电磁铁的右端为S极；
②闭合开关后，电磁铁的右端为N极；
③该单元的各住户控制门锁的开关是并联的；
④该单元的各住户控制门锁的开关是串联的。
A．①③ B．①④ C．②③ D．②④
15、月球表面不存在空气和磁场，那么登上月球的宇航员能做的工作是（）
A、利用声波进行远程测距
B、利用天平测物体的质量
C、驾驶用汽油机驱动的登月车
D、用指南针确定方向
16、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线．则可以判断图中A、B、
C、D四个磁极依次是（）
A、N、S、N、N
B、S、N、S、S
C、S、S、N、S
D、N、N、S、N
17、如图所示，电源电压保持不变，R是磁敏电阻，它的阻值能随周围磁场的增强而增大．闭合开关S，当磁敏电阻R周围的磁场增强时（）
A、灯的亮度不变
B、电流表示数变大
C、电压表示数变大
D、电路总功率不变
18.匝的外形相同的电磁铁，他先后将这两个电磁铁接入如下图的电路中。闭合开关后用电磁铁吸引大头针，并移动滑动变阻器的滑片P。重复多次实验，记录如下：
50匝的电磁铁100匝的电磁铁
实验序次 1 2 3 4 5 6
电流表读数（安）0.8 1.2 1.5 0.8 1.2 2.0
吸引大头针的最多数目
5 8 10 10 1
6 25
（枚）
（1）实验中小强是通过电磁铁来判断其磁性强弱的。
（2）分析第1、2、3次的实验记录，会发现磁性越强。
（3）分析第次的实验记录，会发现磁性越强。
19．画出下图1、2中磁体的磁感应线及小磁针的N、S极。
图1 图2
20．根据下图3、4中小磁针静止时的位置，标出磁体的N、S极和磁感应线方向。
图3 图4
课后作业：
1. 如图所示，手拿磁体A，靠近铁棒B，铁棒B靠近指针C，指针
C 如图静止，可知（）
A.磁体A的a端为N级
B.磁体A的a端为S级
C.B没有被磁化
D.无法判断
2．手拿两条钢棒相互靠近，发现它们能相互吸引，则说明（）
A.两条钢棒都是磁体
B.两条钢棒都不是磁体
C.两条钢棒中至少有一条是磁体
D.条件不足，无法判断
3. 若将条形磁铁据成许多小段，则每一段的两端（）
A.将是两个北极
B.将是两个南极
C.将是一个北极和一个南极
D.无极性
4 .关于磁感应线的概念，下面说法中正确的是（）
A.磁场是由磁感应线组成的
B.磁感应线是磁场中实际存在的曲线
C.磁感应线在空间可以相交
D.磁体周围的磁感应线都是从北极出发回到南极
5. 如右图所示，在条形磁体的下方放置一铁块，
在条形磁体的磁场中被磁化后，他的极性是（）
A.左端为N级，右端为S级
B.右端为N级，左端为S级
C.左右两端的极性相同
D.左右两端都没有极性
6. 如右图所示，A是软铁棒，B是条形磁体，当开
关S闭合时（）
A.软铁棒A被吸引，则可判断电源的左端为正极
B.软铁棒A被吸引，则可判断电源的右端为正极
C.条形磁铁B被排斥，则可判断电源的左端为正极
D.条形磁铁B被排斥，则可判断电源的右端为正极
7. 关于通电螺线管磁性强弱的说法正确的是（）
N S
S S
N S N
S
N
S
A B C D
A.跟通电线圈的匝数无关
B.跟通电线圈的电流大小无关
C.跟通电线圈的电流方向无关
D.跟螺线管内部有无铁心无关
8. 关于电磁继电器，正确的看法是（）
A.它就是电磁铁
B.它利用高电压、强电流来控制低电压、弱电流
C.它是螺线管控制的自动开关
D.用它可利用低电压、弱电流控制高电压、强电流
9. 弹簧的下端挂一小块条形磁铁后，长度为16厘米，闭合
电键S，弹簧的长度为18厘米（如图所示），进行下列各操作时，
可以使弹簧的长度小于16厘米的是（）
A.将变阻器的滑片向右移动
B.将电磁铁的铁心抽
出
C.将变阻器的滑片向左移动
D.将电池组的正负级调换
10．我国供生产和生活用的交流电，频率是50赫，每秒钟电流方向改变次数是（）
A.25；
B.50；
C.100；
D.200.
11．磁体周围的磁感线方向如图所示，则磁体的N、S极标注正确的是
12．如图所示，甲车上放一条形磁铁，乙车上放一钢棒，当两车靠近时，相互吸引，由此可知原来( )
A、钢棒一定有磁性
B、钢棒一定没有磁性
C、钢棒可能有磁性，也可能没有磁性
D、无法判断
13．如图所示,弹簧测力计下悬挂一铁球,将弹簧秤自左向右沿水平方向移动时,弹簧测力计的示数( )
A.不变
B.逐渐减小
C.先减小后增大
D.先增大后减小
14、圆纸盒里藏放着一个条形磁铁，在盒子周围放置一些小磁针(小磁针涂黑端为N极)，这些小磁针静止时的指向如下图甲所示，则图乙中能正确反映盒中条形磁铁放置情况的是（）
A B C D
甲乙
15．如图所示，一只小磁针自A点开始沿圆形轨迹绕条形磁铁缓慢移动一周又回到A点的过程中，小磁针绕自身的转轴转动的圈数为（）
A．1圈B．2圈C．3圈D．4圈
