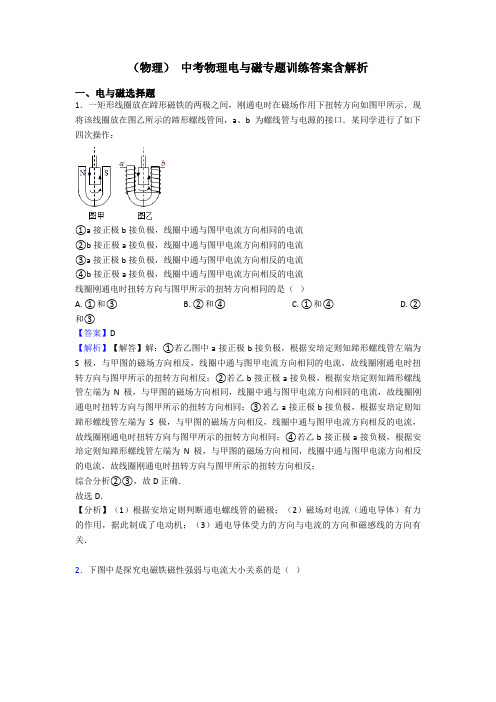

中考物理电与磁专题训练答案
一、电与磁选择题
1.如图所示,下列描述正确的是()
A. 甲图:利用灵敏电流计可以准确测量电流值
B. 乙图:同名磁极相互吸引
C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系
D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢
【答案】D
【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;
B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;
C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;
D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.
故选D.
【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.
2.刷卡机已经普遍应用于银行、商场等,当银行卡有磁条的一侧经过刷卡机的卡槽时,刷卡机的检测感应器(相当于线圈)就会产生感应电流。下图中与此原理相同的是()
A. B.
C. D.
【答案】 C
【解析】【解答】解:刷卡机读出信息原理就是电磁感应现象;
A、如图电路中有电源,是奥斯特实验,说明通电导线周围有磁场,A不符合题意;
B、如图电路中有电源,是电动机测原理图,是根据通电导体在磁场中受力而运动制成
的,B不符合题意;
C、如图电路中没有电源,当闭合开关,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这是电磁感应选项。C符合题意;
D、图中有电源,是电磁铁的原理图,是根据电流的磁效应制成的,D不符合题意。
故答案为:C。
【分析】当导线切割磁感线时,导体中会产生感应电流,这是电磁感应现象.
3.如图中的a表示垂直于纸面的一根导线,它是闭合回路的一部分.它在下图所示各磁场中水平运动时,哪种情况不会产生感应电流()
A. B. C. D.
【答案】B
【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,ACD中的导体运动时都会切割磁感线,所以会产生感应电流;
只有B没有切割磁感线,所以不会产生感应电流;
故选B.
【分析】能否产生感应电流,就要看图示的情景能否满足①闭合电路;②导体切割磁感线运动这两个条件.
4.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。如图所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是()
A. 扬声器
B. 电磁继电器
C. 动圈式话筒
D. 电动机
【答案】C
【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的,A不符合题意;
B、电磁继电器利用的是电流的磁效应,B不符合题意;
C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置,C符合题意;
D、电动机利用通电导体在磁场中受力运动的原理工作的,D不符合题意。
故答案为:C。
【分析】根据题中解释,电磁感应无线充电利用了电磁感应发电的原理,动圈式话筒也利用了电磁感应原理工作.
5.如图所示电路中,闭合开关,向某一方向移动滑动变阻器的滑片时,弹簧测力计的示数增大,则()
A. 螺线管上端是S极,滑片P向左移动
B. 螺线管上端是S极,滑片P向右移动
C. 螺线管上端是N极,滑片P向左移动
D. 螺线管上端是N极,滑片P向右移动【答案】C
【解析】【解答】解:(1)由图可知,开关闭合后,由安培定则可知,螺线管上端是N 极,
滑动变阻器的滑片向左移动时,滑动变阻器连入电路中的电阻变小,则电路中的电流变大,通电螺线管的磁性变强.
(2)通电螺线管的磁性变强,对铁块的吸引力变大,弹簧测力计的示数就变大.
故选项ABD错误,C正确.
故选C.
【分析】(1)影响通电螺线管磁性强弱的因素有:电流的大小、线圈的匝数,线圈的匝数一定,电流越大,磁性越强;
(2)电磁铁对铁块的吸引力变大时,弹簧测力计的示数变大,吸引了变小时,弹簧测力计的示数变小.
6.下列作图中,错误的是()
A. 凹透镜对光的作用
B. 平面镜成
像 C. 动力F1的力臂 D. 通电螺线管的磁场
【答案】 C
【解析】【解答】解:
A、平行于主光轴的入射光线经凹透镜后,折射光线的反向延长线经过焦点,故A正确;
B、此图描述了平面镜成像的规律,物像对称,故B正确;
C、力臂应该是支点到力作用线的垂线段,如图,故C错误;
D、通电螺线管的外部磁场,磁感线从N极到S极,D正确.
故选C.
【分析】A、平行于主光轴的入射光线经凹透镜后,折射光线的反向延长线经过焦点.
B、根据平面镜成像的特点(物像对称)判断.
C、根据力臂的画法进行分析,力臂是支点到力作用线的垂线段.
D、根据右手螺旋定则先判断出螺线管的N、S极.
7.如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是()
A. 甲实验说明同名磁极相互吸引,异名磁极相互排斥
B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流
C. 丙实验说明利用磁场可以产生电流
D. 丁实验说明机械能可以转化为电能
【答案】B
【解析】【解答】解:
A、两磁铁悬挂起来,当同名磁极相对时,相互排斥;当异名磁极相对时,相互吸引,故A 不正确;
B、导线与灵敏电流计相连,闭合电路时,当导体在磁场中做切割磁感线的运动时,灵敏电流计发生偏转,说明了电磁感线现象,故B正确;
C、导线内通以电流后,放在其周围的小磁针会发生偏转,说明通电导线周围存在磁场,故
C不正确;
D、导体棒与电源相连,当通以电流时由于受磁场力的作用,导体棒会发生运动,故说明通电导体在磁场中受磁场力的作用,是电能转化为机械能,故D不正确.
故选B.
【分析】由实验的装置及实验现象可知实验的原理及意义.
8.关于电磁现象,下列说法正确的是()
A. 通电导线周围一定存在磁场
B. 磁场是由疏密不同的磁感线组成的
C. 改变电流大小,可以改变电动机转动的方向
D. 任何导体在磁场中运动时,都能产生感应电流
【答案】 A
【解析】【解答】解:
A、据奥斯特实验可知,通电导线周围一定存在磁场,故A正确;
B、磁场是看不到的物质,而磁感线是为描述磁场分布而引入的,磁感线实际上是不存在的,故B错误;
C、改变电流的方向可以改变线圈受力的方向,即可以改变电动机转动的方向;而改变电流大小,并不能改变电动机转动的方向,故C错误;
D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的,且选项没说明电路是否闭合,故D错误.
故选A.
【分析】(1)奥斯特实验说明了通电导线周围存在着磁场;(2)磁体周围存在磁场,为了描述磁场的分布物理学上引入了磁感线,实际上磁感线是不存在的;(3)改变电流的方向可以改变线圈受力的方向;(4)产生感应电流的条件:闭合回路中的导体切割磁感线.
9.如图所示四个实验中,能说明电动机工作原理的是()
A.
B.
C.
D.
【答案】 D
【解析】【解答】解:电动机的工作原理是:通电导体在磁场中受到力的作用;
A、该装置是奥斯特实验,表明通电导线周围有磁场,A不符合题意;
B、该装置没有电源,是发电机原理图,其原理是电磁感应现象,B不符合题意;
C、该装置是研究电磁铁磁性强弱的实验装置,是电流的磁效应,C不符合题意;
D、该装置有电源,是电动机原理图,表明通电的导体在磁场中受力的作用,D符合题意。故答案为:D。
【分析】磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.
10.信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。以下设备与信用卡刷卡时工作原理相同的是()
A. 排气扇
B. 电烤炉
C. 电动机
D. 发电机【答案】 D
【解析】【解答】解:A、排气扇主要结构是一个电动机,是根据通电导体在磁场中受力而转动工作的,不符合题意。
B、电烤炉是根据电流的热效应工作的,不符合题意。
C、电动机根据通电导体在磁场中受力而转动工作的,不符合题意。
D、发电机是根据电磁感应原理工作的,符合题意。
故答案为:D。
【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.
11.如图所示,闭合开关S后,放在光滑水平面上与弹簧相连的条形磁铁向左滑动,则下列说法正确的是()
A. 电磁铁的A端为N极,电源左端为“+”极
B. 减少电磁铁的线圈匝数,弹簧将变长
C. 当滑动变阻器的滑片P向左移动时,弹簧将变长
D. 若滑动变阻器的滑片P不动,抽去电磁铁的铁芯,弹簧将变长
【答案】A
【解析】【解答】A.由图知道,闭合开关S后,放在光滑水平面上与弹簧相连的条形磁铁向左滑动,即条形磁体与螺线管相互吸引,所以电磁铁的A端为N极,B端是S极,由安培定则知道,电流从左端流入,所以电源的左端为“+”极,A符合题意;
B.当减少电磁铁的线圈匝数时,电磁铁的磁性减弱,与弹簧相连的条形磁体的吸引力变小,所以弹簧将变短,B不符合题意;
C.若滑片向左滑动,接入电路的电阻变大,则电流变小,电磁铁的磁性变弱,吸引力变小,所以弹簧变短,C不符合题意;
D.若滑动变阻器的滑片P不动,抽去电磁铁铁芯,则磁性变弱,吸引力变小,弹簧会变短,D不符合题意,
故答案为:A。
【分析】安培定则:用右手握螺线管,让四指弯向螺线管中电流方向,则大拇指所指的那端就是螺线管的北极(N极).再结合磁极间的相互作用进行判断.
12.如图所示,是某保密室的防盗报警电路,当有人闯入保密室时会使开关S闭合.下列说法正确的是()
A. 电磁继电器与发电机工作原理相同
B. 电磁继电器与电动机工作原理相同
C. 电磁铁工作时,上端为S极
D. 当有人闯入保密室时,b灯亮
【答案】D
【解析】【解答】解:
AB、电磁继电器是利用电流的磁效应工作的,发电机是利用电磁感应原理制成的,电动机是根据通电线圈在磁场中受力而转动工作的,故AB错误;
C、根据安培定则可知,电磁铁工作时,上端为N极,故C错误;
D、当有人闯入保密室时会使开关S闭合,电磁铁有磁性,吸引衔铁,电灯b所在电路接通,b灯亮,故D正确.
故选D.
【分析】(1)电磁继电器是利用电流的磁效应工作的,发电机是利用电磁感应原理制成的,电动机是根据通电线圈在磁场中受力而转动;(2)根据安培定则判断电磁铁的NS 极;(3)电磁继电器的工作原理,当控制电路接通时,电磁铁有磁性,衔铁被吸下;当控制电路断开时,电磁铁无磁性,衔铁在弹簧的作用下被拉起,结合实际情况进行分析.
13.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象,且磁场越强电阻越小,图中是说明巨磁电阻特性原理的示意图,图中GMR是巨磁电阻,如果闭合S1、S2,滑片P向左移动时,电表的变化情况是()
A. 表和表示数均变小
B. 表和表示数均变大
C. 表示数变小,表示数变大
D. 表示数变大,表示数变小
【答案】D
【解析】【解答】闭合S1、S2,滑片P向左移动时,电路中的电阻变小,电流变大,通电螺线管的磁性变强,所以巨磁电阻的阻值变小,根据串联电路的电压规律可知,其两端的电压变小即电压表的示数变小,根据欧姆定律可知电路中电流变大,即电流表的示数变大,D符合题意,ABC不符合题意.
故答案为:D.
【分析】根据滑动变阻器的在的变化分析电路中电流的变化,电流的变化影响磁性强弱变化,从而电路中的电流和电压和变化.
14.如图中的a表示垂直于纸面的一根导线,它是闭合回路的一部分.它在下图所示各磁场中水平运动时,哪种情况不会产生感应电流()
A. B. C. D.
【答案】B
【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,ACD中的导体运动时都会切割磁感线,所以会产生感应电流;
只有B没有切割磁感线,所以不会产生感应电流;
故选B.
【分析】能否产生感应电流,就要看图示的情景能否满足①闭合电路;②导体切割磁感线运动这两个条件.
15.小磁针静止时的指向如图所示,由此可知()
A. a端是通电螺线管的N极,c端是电源正极
B. a端是通电螺线管的N极,c端是电源负极
C. b端是通电螺线管的N极,d端是电源正极
D. b端是通电螺线管的N极,d端是电源负极
【答案】B
【解析】【解答】据题目可知,小磁针左端是N极,右端是S极,所以电磁铁的左端,即a端为N即,右端为S极,据安培定则可知,电流从d端流出后进入电磁铁,D端是电源的正极,c端是负极,B符合题意。
故答案为:B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置,再利用安培定则判断电流方向和电源的正负极.
16.“发电鞋”是一种新型科研产品,其内部安装有磁铁和线圈,当人行走时带动磁铁运动,线圈中就产生了感应电流,“发电鞋”的工作原理()。
A. 电磁感应
B. 电流的磁效应
C. 电流的热效应
D. 磁场对电流的作用
【答案】 A
【解析】【解答】“发电鞋”内部安装有磁铁和线圈,当人行走时带动磁铁运动,线圈做切割磁感线运动,线圈中就产生了感应电流,所以“发电鞋”的工作原理是电磁感应现象。
故答案为:A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生电流,这种电流叫感应电流,这一现象叫电磁感应现象。
17.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象,且磁场越强电阻越小,图中是说明巨磁电阻特性原理的示意图,图中GMR是巨磁电阻,如果闭合S1、S2,滑片P向左移动时,电表的变化情况是()
A. 表和表示数均变小
B. 表和表示数均变大
C. 表示数变小,表示数变大
D. 表示数变大,表示数变小
【答案】D
【解析】【解答】闭合S1、S2,滑片P向左移动时,电路中的电阻变小,电流变大,通电螺线管的磁性变强,所以巨磁电阻的阻值变小,根据串联电路的电压规律可知,其两端的电压变小即电压表的示数变小,根据欧姆定律可知电路中电流变大,即电流表的示数变大,D符合题意,ABC不符合题意.
故答案为:D.
【分析】根据滑动变阻器的在的变化分析电路中电流的变化,电流的变化影响磁性强弱变化,从而电路中的电流和电压和变化.
18.能源、信息和材料是现代社会发展的三大支柱,关于它们下列说法中正确的是()
A. 光电池和VCD光碟都应用了磁性材料
B. 核能是可再生能源
C. 光导纤维是利用超声波来传递信息的
D. 雷达是利用电磁波来进行定位和导航的【答案】D
【解析】【解答】A、光电池利用的是光电效应,没有用到磁性材料;VCD光碟用激光在盘上烧刻出一道道的凹痕,凹进去的地方对光的反射和凸的地方对光的反射是不一样的,利用的也是光电效应,没有用到磁性材料,所以A是错误的;
B、核能是不可再生能源,所以B是错误的;
C、光导纤维是利用激光来传递信息的,所以C是错误的;
D、雷达是利用电磁波来进行定位和导航的,所以D是正确的.
故选D.
【分析】A、录音带、录像带都是利用磁性材料来工作的,干电池和VCD光盘不是;
B、核能不能短期内从自然界得到补充,是不可再生能源;
C、光导纤维是利用频率比较高的激光来传递信息的;
D、雷达就是利用电磁波来工作的.这是一道学科综合题,考查了磁性材料、不可再生能源、光纤通信、雷达.
19.如图是机场的安检人员用手持金属探测器检查乘客的情景,当探测线圈靠近金属物体时,在金属物体中就会产生电流,如果能检测出这种变化,就可以判定探测线圈下面有金属物体了.图中能反映出金属探测器工作原理的是()
A. B.
C. D.
【答案】 B
【解析】【解答】解:当线圈靠近金属物体时,在金属物体中产生电流,相当于闭合电路的部分导体在切割磁感线,故在金属中会产生电流,故探测器应采用了电磁感应原理;
A选项为探究电流的周围存在磁场的实验;B选项为探究电磁感应现象的实验;C为电流的磁效应实验;D为探究通电导体在磁场中受力的实验;
故选B.
【分析】由题意可知,探测器是将线圈靠近金属物体时,相当于闭合电路的部分导体在切割磁感线,从而产生了电流,则分析各实验现象可知能产生电流的选项.
20.以下是对电与磁部分四幅图的分析,其中错误的是()
A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场
B. 如图装置说明通电导线在磁场中受到力的作用
C. 如图装置所揭示的原理可制造发电机
D. 图中动圈式话筒应用了磁场对电流的作用
【答案】 D
【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。
B、如图装置,开关闭合后导体会在磁场中运动,说明通电导线在磁场中受到力的作用,B 不符合题意。
C、图中无电源,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,电流计的指针发生偏转,根据这个原理可制成发电机,C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的,D错误,符合题意。
故答案为:D。
【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.
