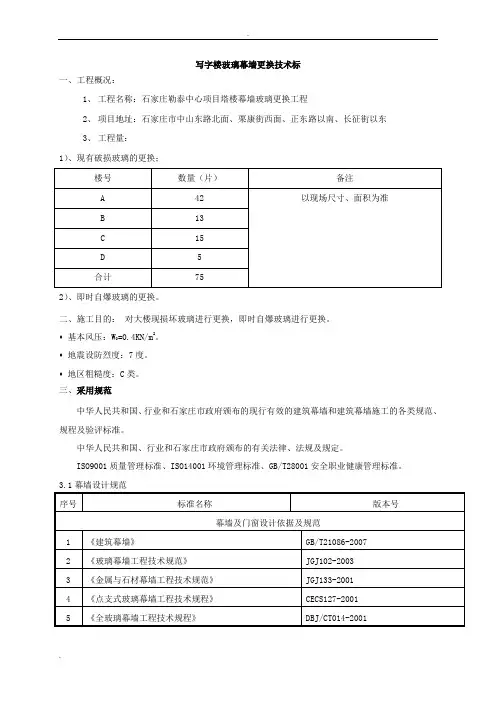

写字楼玻璃幕墙更换技术标
一、工程概况：
1、工程名称：石家庄勒泰中心项目塔楼幕墙玻璃更换工程
2、项目地址：石家庄市中山东路北面、栗康街西面、正东路以南、长征街以东
3、工程量：
1）、现有破损玻璃的更换；
2）、即时自爆玻璃的更换。
二、施工目的：对大楼现损坏玻璃进行更换，即时自爆玻璃进行更换。
?基本风压：W0=0.4KN/m2。
?地震设防烈度：7度。
?地区粗糙度：C类。
三、采用规范
中华人民共和国、行业和石家庄市政府颁布的现行有效的建筑幕墙和建筑幕墙施工的各类规范、规程及验评标准。
中华人民共和国、行业和石家庄市政府颁布的有关法律、法规及规定。
ISO9001质量管理标准、ISO14001环境管理标准、GB/T28001安全职业健康管理标准。
四、材料选择：
1、品牌要求：为防止与原有玻璃色差较大，建议选用原厂家，上海耀皮玻璃；
2、材料选择：A.玻璃：8+12A+6mm绿色钢化中空LOW-E玻璃（GL-23）；
6+12A+6mm透明钢化中空LOW-E玻璃（GL-22）；
8+12A+6mm透明钢化中空LOW-E玻璃（GL-22）；
6+12A+6mm绿色钢化中空LOW-E玻璃（GL-23）；
6+12A+6+1.14PVB+6mm透明钢化中空夹胶LOW-E玻璃（GL-22）；
6+12A+6+1.14PVB+6mm绿色钢化中空夹胶LOW-E（玻璃GL-23）；
10+1.52PVB+8mm钢化夹胶玻璃（GL-22）；
10+1.52PVB+8mm绿色钢化夹胶玻璃（GL-23）；
6mm白色彩釉钢化单玻璃（GL-27）；
6mm绿色钢化单玻璃（GL-23）。
B.铝型材：室内外可视表面氟碳喷涂处理（室内两涂，室外三涂（涂层平均厚度≥40μm）），室内
外不可视表面阳极氧化处理，氧化膜厚度不低于AA15级。材质为6063－T5，6063-T6。
C.钢型材：表面热浸镀锌处理，材质为Q345B。
D.铝板及钢板：3mm铝塑板，用于层间做背板；1.5mm镀锌钢板，用于防火封修部位。
E.结构胶：双组份，黑色。
F.密封胶：单组份，黑色。
G.胶条：三元乙丙胶条，黑色。
H.其它：发泡剂、连接紧固件、开启五金件、橡胶垫、80mm保温棉、100mm防火棉等。
五、施工要求：
1、勒泰中心写字楼玻璃幕墙已经损坏部分进行更换；对新增片进行定期更换；面积以现场安装尺寸为准。
2、投标前需要现场勘查情况，补片玻璃具体数量、尺寸与颜色需要现场核对；
3、产品质量要求：中标单位需要出具玻璃出厂风压变形性能、气密性能、防水性能检测报告、质检报告、抽检报告、合格证，产品供货清单；
4、资质要求：投标单位需要具有二级以上资质；
5、招标范围：
1）外玻璃幕墙
2）楼顶女儿墙玻璃
3）幕墙开启扇定制与安装
6、自合同签订之日起15天内现场对现场玻璃尺寸测量完毕；
7、质保期限：自施工完毕竣工验收日期算起，质保三年。
8、现场要求：1）施工人员需要具有高空作业证书；
2）施工人员需要具有吊篮操作证书；
3）施工人员需要对现场地面作业区域进行围挡保护，并留有专门人员进行看守；
4）施工方使用的擦窗机设备在使用期间安全维护及设备维修费用由施工方承担；
5）施工方应足额购买相关意外保险，并出具有效证件；
6）施工人员本身需要配备安全保护措施。
六、施工日期：
自合同签订之日起，7天内列出施工计划，并对先损坏玻璃在180天内更换完毕，即时损坏的在60天内更换完毕。
七、报价清单
THANKS !!!
