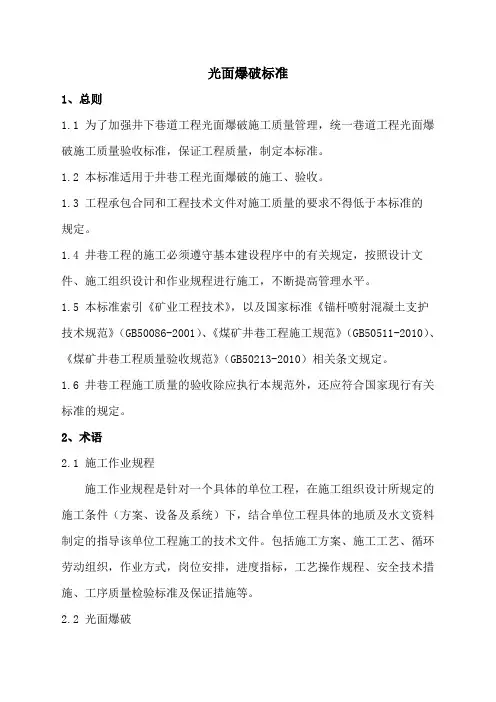

光面爆破标准
1、总则
为了加强井下巷道工程光面爆破施工质量管理，统一巷道工程光面爆破施工质量验收标准，保证工程质量，制定本标准。
本标准适用于井巷工程光面爆破的施工、验收。
工程承包合同和工程技术文件对施工质量的要求不得低于本标准的规定。
井巷工程的施工必须遵守基本建设程序中的有关规定，按照设计文件、施工组织设计和作业规程进行施工，不断提高管理水平。
本标准索引《矿业工程技术》，以及国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）、《煤矿井巷工程施工规范》（GB50511-2010）、《煤矿井巷工程质量验收规范》（GB50213-2010）相关条文规定。
井巷工程施工质量的验收除应执行本规范外，还应符合国家现行有关标准的规定。
2、术语
施工作业规程
施工作业规程是针对一个具体的单位工程，在施工组织设计所规定的施工条件（方案、设备及系统）下，结合单位工程具体的地质及水文资料制定的指导该单位工程施工的技术文件。包括施工方案、施工工艺、循环劳动组织，作业方式，岗位安排，进度指标，工艺操作规程、安全技术措施、工序质量检验标准及保证措施等。
光面爆破
井巷施工通过合理选择爆破参数、科学布置各类炮眼，并按一定顺序起爆，使爆破后岩体轮廓面成型规整，围岩稳定，无明显的炮震裂缝的控制爆破。（在开挖断面的设计轮廓线上布置间距较小、互相平行的炮眼，选用低密度和低爆速的炸药，采用不耦合装药，在主爆区之后起爆，以形成平整轮廓面的一种爆破技术。由于光面爆破炸药的爆炸作用刚好产生炮眼连线上的贯穿裂缝，并沿各炮眼的联线即开挖断面的轮廓线将岩石崩落下来，因此又称为轮廓爆破或周边爆破。）
眼痕率
眼痕率指光面爆破后，可见眼痕的炮眼个数与不包括底板的周边眼总数之比。大于炮眼长度的70%的炮眼眼痕长度算作一个可见的炮眼眼痕。眼痕率是检验光面爆破质量的主要指标之一。平均线性超挖值为超挖横断面积与不包括洞底的设计开挖断面周长之比。
3、光面爆破施工
当用钻爆法开挖隧洞时，应采用光面爆破。当围岩松软破碎时，宜采用预留光爆层法，分次放炮。施工时必须编制爆破设计（炮孔布置、钻孔、装药、联线、爆破），按爆破图表和说明书严格施工，并根据爆破效果，及时修正有关参数。
光面爆破的参数应根据工程类比法或通过现场试炮确定.试炮用的爆破参数可按表选用
表爆破参数
注：1 括号内为30~36mm直径的小炮眼数值
2 本表适用范围
1) 眼深~3 5m(小炮眼深度不应大于1 5m)；
2) 炮眼直径40~50mm；
3) 装药集中度仅适用于2 号岩石硝铵炸药，当采用其他炸药时，应进行换算；
4) 小炮眼宜采用乳化炸药。
周边眼施工应符合下列要求：
洞轮廓线的眼距误差宜小于50mm；
炮眼外偏斜率不应大于50mm/m；
眼深误差不宜大于100mm。
光面爆破应采用毫秒起爆方式。当雷管分段毫秒差小，造成震动波峰迭加时，应跳段使用。
开挖工作面的岩石爆破时，周边眼应采用低密度、低爆速、低猛度、高爆力的炸药，并应采用毫秒雷管或导爆索同时起爆。当炸药用量较多，对围岩影响较大时，可分段起爆。
周边眼宜采用小药卷连续装药结构或间隔装药结构：眼深小于2m时，可采用空气柱反向装药结构；在岩石较软时，亦可用导爆索束装药结构。内圈炮眼的孔深大于时，内圈炮眼斜率应与周边眼相同。
爆破质量应符合下列要求：
眼痕率：硬岩不应小于80%，中硬岩不应小于50%；
软岩中隧洞周边成型应符合设计轮廓；
岩面不应有明显的爆震裂缝；
隧洞周边不应欠挖，平均线性超挖值应小于150mm。
4、光面爆破验收
（Ⅰ）主控项目
当采用钻爆法施工时，裸体井巷掘进工程应采用光面爆破，爆破图表应齐全，爆破参数的选择应合理。光面爆破施工应符合作业规程的规定。
检查数量：按本规范附录B的规定选检查点和测点。
检验方法：对照规范和爆破图表抽查施工记录，或现场实查。
裸体井巷的掘进断面规格允许偏差应符合表的规定。
检查数量：按本规范附录B的规定选检查点和测点。
检验方法：挂线尺量，或抽查施工检查记录。
裸体井巷掘进坡度允许偏差不得超过±1‰。
检查数量：按本规范附录B的规定选检查点和测点。
检验方法：尺量相邻两检查点由腰线至轨面（或底板）距离之差与该两检查点间距离之比。
（Ⅱ）一般项目
裸体巷道掘进中光面爆破周边眼痕率不应小于60％。
检查数量：按本规范附录B的规定选检查点和测点。
检验方法：现场实查，或抽查施工检查记录。
2019年3月20日
