精品文档
.
三轴搅拌桩监理检查记录表
施工部位：水泥标号：水灰比：比重：
值班监理人员：抽查20% 每班至少查3次
三轴深层搅拌桩施工作业标准 1作业制度 1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》 2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。 3）作业队制定的《**作业队浆喷桩施工职责分工及岗位责任制制度》。 2 作业准备 1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。 2）开工前组织技术人员认学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。 3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备案并报监理验收，相关仪器仪表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。
3三轴搅拌桩施工工艺流程图 4 施工工艺 三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。待工艺试验经检验满足设计和质量要求后，方能进行大面积施工。 4.1场地平整 清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层夯实回填粘性土，必要时可以掺拌石灰或水泥，确保桩机站位处地基稳定。
4.2桩位布置 按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩的桩位误差±5CM。（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工） 4.3桩机就位 搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大于1%。在桩机机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩桩长不少于设计桩长。 4.5备制水泥浆 按成桩工艺试验确定配合比拌制水泥浆，待压浆前将水泥浆倒入储浆桶中，制备好的水泥浆滞留时间不得超过2小时。 4.6预搅下沉 启动浆喷机电动机，放松起重机或卷扬机钢丝绳，使浆喷桩机沿导向架自上而下浆喷切土下沉，开启灰浆泵同时喷浆，边喷浆边旋转，使水泥浆和原地基土充分拌和，直到下沉钻进至桩底标高，并原位喷浆30s以上。 4.7提升喷浆搅拌 确认浆液已到桩底时，以实验确定的速度提升搅拌钻头，边喷浆边旋转，提升到离地面50cm处或桩顶设计标高后在关闭灰浆泵，在原位转动喷浆30s，以保证桩头均匀密实。 4.8重复上、下搅拌 喷浆机提升到设计桩顶标高时，为使软土和水泥浆浆喷均匀，再次将浆喷机边旋转边沉入土中，到设计加固深度后在将浆喷机提升处地面。 4.9提钻，转移 将搅拌钻头提出地面，停止主电机、空压机，填写施工记录，桩机移位并校正桩机垂直度后进行下一根桩施工。 5劳动组织 作业队应配备专职项目负责人、技术负责人、专职安全员、领工员、工班长。 作业队下设水泥浆生产工班和桩机施工作业工班，桩机配备数量根据工程量
南昌轨道交通3号线工程土建施工03合同段 三轴搅拌桩 施工标准化手册 编制： 复核： 审核： 中铁二局南昌轨道交通3号线土建三标项目部 二O一六年八月九日
目录 第一章规范性引用文件 (3) 第二章范围 (3) 第三章机械选择 (3) 第四章设计要求及质量控制要求 (4) 第五章三轴搅拌桩施工工艺及工序要求 (5) 5.1施工准备 (5) 5.2工艺试桩 (5) 5.3 施工工艺流程 (6) 5.4主要施工参数（暂定） (9) 5.5施工记录 (9) 5.6质量检验 (10) 5.7特殊部位处理 (10) 5.8特殊情况处理措施 (11) 5.9三轴搅拌桩施工技术要点 (12) 5.10搅拌桩桩体验收标准 (12) 第六章三轴搅拌桩参数计算实例 (12) 6.1说明及要求 (12) 6.2计算实例 (13) 第七章施工组织 (13) 7.1人员配备 (13) 7.2机械配置 (13) 7. 3试验、测量仪器配置 (14) 第九章项目管理机构 (14) 9.1项目管理责任制 (14) 第十章保证措施 (15)

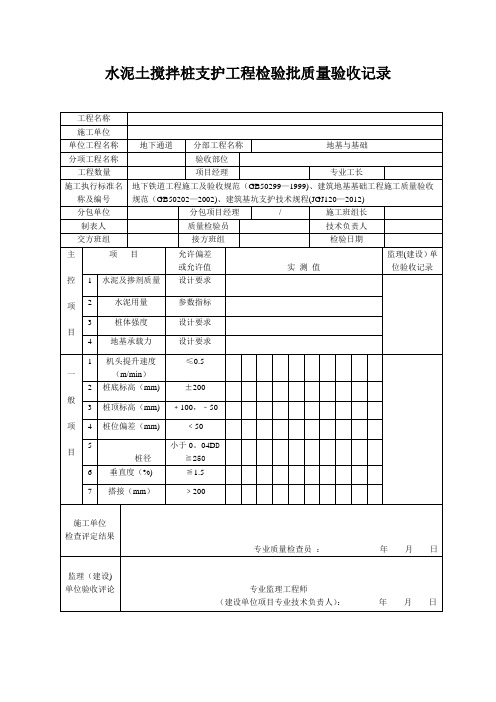

10.1质量保证措施 (15) 10.2安全、文明及环保措施 (15) 第十一章质量记录 (16) 第十二章附件 (18) 12.1施工记录 (18) 12.2检验批资料 (18)
第一章规范性引用文件 1、岱山站站主体围护结构施工图 2、岱山站岩土工程勘察报告； 3、现行施工规范和操作规程，如下： 《建筑基坑工程技术规范》（YB9258-1997） 《建筑基坑支护技术规程》（JGJ120-2012） 《建筑地基处理技术规范》（JGJ79-2012）； 《建筑地基基础设计规范》（GB50007-2011） 《建筑桩基技术规范》（JGJ94-2008）； 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 《建筑基桩检测技术规范》（JGJ106-2014） 《建筑机械使用安全技术规程》 JGJ 33—2012； 《施工现场临时用电安全技术规范》JGJ 46—2005； 第二章范围 适用于南昌轨道交通3号线土建三标项目岱山站三轴止水帷幕指导施工。 第三章机械选择 经综合考虑，本工程选择JB-160型三轴搅拌机。 ①采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。 ②三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。 ③使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。 ④三轴搅拌桩施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益出，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法
三轴搅拌桩施工工艺 三轴深层搅拌桩施工标准 1、施工制度 1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》 2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。 3）作业队制定的《三轴搅拌施工队浆喷桩施工职责分工及岗位责任制制度》。2、作业准备 1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。 2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟习规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。 3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备案并报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。 3、三轴搅拌桩施工工艺流程图
4、施工工艺 三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。待工艺试验经检测满足设计和质量要求后，方能进行大面积施工。 4.1 场地整平 清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。 4.2 桩位布置 按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工） 4.3 桩机就位 搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大于1%。在桩机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩长不少于设计桩长。 4.4 备制水泥浆 按成桩工艺试验确定配合比拌制水泥浆，待压浆前将水泥浆倒入储浆桶中，
1.1编制依据 (3) 1.2编制原则 (3) 2 工程概况 (3) 2.1编制范围 (3) 2.2基本概况 (4) 2.3试桩目的 (4) 2.4试桩数量及布置 (4) 2.5主要技术参数 (4) 3 工程地质与水文地质 (4) 3.1试桩地区地质 (4) 3.2不良地质条件 (5) 4 资源配置 (5) 4.1机械设备配置 (5) 4.2人员配备 (5) 4.3材料准备 (6) 5 施工工艺技术 (6) 5.1工艺流程 (6) 5.2施工方法 (7) 5.3钻机就位 (7) 5.4搅拌桩施工 (8) 5.5质量检验 (8) 5.6技术要求及特殊情况处理措施 (10) 6 安全目标及保证措施 (11) 6.1安全管理目标 (11) 6.2安全管理组织机构 (11) 6.3安全保证措施 (12) 6.4安全保证措施 (12) 7 文明施工目标及保证措施 (14) 7.1文明施工管理目标 (14) 7.2场容场貌、文明建设保证措施 (15)
7.4其他文明施工保证措施 (15) 8 附件 (16)
1编制依据、原则 1.1编制依据 (1)《工程建设标准强制性条文（房屋建筑部分）》（2013年版）； (2)《城市综合管廊工程技术规范》（GB 50838－2015）； (3)《建筑工程施工质量验收统一标准》（GB 50300-2013）； (4)《建筑机械使用安全技术规程》(JGJ/T33-2001)； (5)《建筑施工场界环境噪声排放标准》（GB 12523-2011）； (6)《建筑施工安全检查标准》（JGJ59-2011）； (7)《建筑与市政工程施工现场专业人员职业标准》（JGJ/T205-2011）； (8)《建设工程文明施工标准》（DBJ07-2006）； (9) 上海市政工程设计研究院海口地下综合管廊试点工程基坑结构施工蓝图； (10) 海口地下综合管廊试点工程实施性施工组织设计； (11)中铁四局集团下发的《中铁四局项目施工管控约束性条款》； (12)中铁四局集团下发的《施工技术管理办法》； (11)本单位拥有的技术装备力量、机械设备状态、管理水平、工法及科技成果及积累的施工经验。 1.2编制原则 1、安全第一、质量至上原则。精心组织施工，合理安排工期。坚持技术先进、方案优化、重信誉守合同、施工组织科学合理、按期优质安全高效、不留后患。 2、根据综合管廊的地质、水文、工程规模、技术特点、工期要求、工程造价等多方面因素进行编制。 3、钢板桩施工严格遵守各有关设计、施工规范、技术规程和质量评定及验收标准，确保工程质量达到要求。 4、重视生态环境的保护，在施工期间保证不发生水土流失，保证不破坏环境。贯彻执行国家和当地政府的方针政策，遵守法律法规，尊重当地的民风民俗。 5、施工中严格执行《环境保护法》和本地有关文明施工和环境保护的地方法规，创建“文明施工现场”。 2工程概况 2.1编制范围
东乐路站三轴搅拌桩试 桩总结 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
佛山市城市轨道交通三号线工程东乐路站三轴搅拌桩 试桩总结 中交路桥建设有限公司 佛山市城市轨道交通三号线工程3202-3项目经理部 二〇一七年九月 东乐路站三轴搅拌桩试桩总结 编制： 复核： 审核： 中交路桥建设有限公司 佛山市城市轨道交通三号线工程3202-3项目经理部 二〇一七年九月
目录
东乐路站三轴搅拌桩试桩总结 一、工程概况 1.项目概况 东乐路站为佛山市城市轨道交通三号线工程中间站，车站设计起点里程YDK17+，设计终点里程YDK17+，有效站台中心线里程YDK17+，车站总长度约为，标准段宽度，站台为14m岛式站台，车站为明挖（路口段盖挖）两层（局部三层）双跨/三跨钢筋混凝土箱型框架结构。东乐路站地基采用φ850@600三轴搅拌桩抽条加固，加固范围为基底至穿透淤泥层下1m。 根据场地条件，在东乐路站内选取七根搅拌桩作为试桩，桩号分别为134-11、129-11、129-12、129-13、133-11、133-12、133-13；三轴搅拌桩均采用桩径Φ850mm，桩间距，桩长约为25m（包含空桩约17米），详见试桩平面布置图。 图1-1 试桩平面布置图 2.水文条件 地表水 施工区域周围地表水体不发育，无河流、沟溪通过，地表水主要为雨季地表散流。 （1）地下水类型 东乐路站及东乐路站至驹荣北路区间根据其埋藏条件及结合含水层的性质，场地地下水主要有两种类型：第一类是潜水；第二类是承压水。
（2）潜水 潜水主要为第四系孔隙水，是埋藏在第四纪松散沉积物空隙中的地下水。总体上看，松散的填土层，砂层为本场区的主要含水层，由于砂层厚度较大，赋水性较强，其第四系孔隙水的水量亦较大。 （3）承压水 承压水主要为基岩风化裂隙水广泛分布于场区深部基岩节理、裂隙中。 （4）地下水位 东乐路站及东乐路站至驹荣北路区间处于珠江三角洲冲积平原，场区第四系松散含水层与基岩裂隙稳定地下水位基本一致，东乐路站范围内水位埋深为～。 3地质条件 本车站范围内主要分布有第四系全新统人工堆积层（Q4ml）素填土；第四系全新统海陆交互相沉积层（Q4mc）淤泥质土、淤泥质粉细砂、淤泥质中粗砂、粉质黏土；第四系上更新统～全新统冲-洪积层（Q3+4al+pl）粉细砂、中粗砂；第四系残积层（Qel）粉质黏土；下伏白垩系百足山组（K1b）泥质粉砂岩、粉砂岩。 表1-1 东乐路站工程地质一览表
目录 一、编制依据 (1) 二、方案概述 (1) 三、试桩施工准备 (2) 四、试桩要求 (4) 五、试桩目的 (4) 六、试桩组织措施 (5) 七、施工工艺流程 (5) 八、三轴施工参数 (6) 九、施工步骤 (7) 十、质量验收标准 (8) 十一、桩的强度检测 (9) 十三、施工要求 (10) 十四、质量控制 (10) 十五、施工注意事项 (11) 十六、安全保证措施 (12) 十七、质量保证措施 (14) 十八、文明施工保证措施 (15) 附：试桩施工记录表
一、编制依据 （1）《深圳国际会展中心项目基坑支护工程施工图设计》中国铁道科学研究院深圳研究设计院； （2）《深圳市国际会展中心工程岩土工程勘察报告（详细勘察阶段第一版）》，深圳市水务规划设计院有限公司，2016年7月； （3）《建筑结构荷载规范》(GB50009-2001)（2006年版）； （4）《钢结构设计规范》（GB500017-2003）； （5）《混凝土结构设计规范》（GB500010-2002）； （6）《建筑深基坑支护技术规范》（JGJ120-2012）； （7）《深圳地区建筑深基坑支护技术规范》（SJG05-2011）； （8）《建筑桩基技术规范》（JGJ94-2008）; （9）《建筑基坑工程监测技术规范》（GB50497-2009）； （10）《建筑变形测量规范》（JGJ-2008）； （11）国家及广东省，深圳市现行的有关规定和标准。 二、方案概述 1、三轴水泥土搅拌桩是采用专用钻机，用水泥作为固化剂与地基土进行原位的强制性搅拌，固化后形成水泥土墙体，充分利用水泥土强度达到基坑底部加固处理。 2、地质条件，该区域原始地貌多为鱼塘、滩涂，后经天海及软基处理后形成现状陆域。原始地貌有塘尾涌、和平涌和玻璃围涌由东向西横穿本项目场地，现已在场地东侧设一条截流河将上述横穿河涌截流引排入珠江口。根据深圳市地质图（1：50000）场地内无区域性断裂构造穿过，基岩由加里东期（Mr3）混合花岗岩。场地地层从上到下有第四系人工堆积层（Q4s），第四系海积层（Q4m），第四系冲洪积层（Q4al+pl），第四系风化残积层（Qel），下伏基岩为加里东期（Mr3）混合花岗岩。
1 工程概况 梅子洲过江通道接线工程起于江山大街与滨江大道的交叉口，止于南京绕城公路油坊桥互通西，全长1668m，包含有主通道隧道及匝道6条（C、D、E、F、G、H）。 青奥轴线地下交通系统起于滨江大道止于油坊桥互通，部分节段与梅子洲过江通道的接线工程共用，包含有滨江大道下穿通道长1258m及匝道5条（L、M、J、K、I）。 我单位承建的梅子洲过江通道连接线YK10+497～YK11+979段主线隧道，共长1482m，C、D、E、F、G、H匝道共长1603m。隧道暗埋段采用箱型结构，敞开段采用U型结构。 主线隧道断面：为双向六车道断面，隧道内车道宽度3.5m+3.75m+3.75m，两侧路缘带分别为 0.5m、0.75m，合计12.25m。 隧道匝道断面：单车道断面为车道宽度3.5m+紧急停车带3m，左侧路缘带0.5m，合计7m。双车道断面为车道宽度3.5m+3.5m，两边路缘带为0.25m,合计为7.5m，隧道内设置1.0％的横坡。 根据基坑深度基坑围护分别采用普通地下连续墙、T型地下连续墙、SMW工法桩、水泥土挡墙、放坡开挖、放坡开挖+地下连续墙等围护方式开挖，支撑形式有钢支撑、混凝土支撑等。具体支护样式见表1-1 表1-1江山大街段围护结构型式表
根据工程设计图纸YK10+710～YK11+190段、YK11+430～YK11+878段围护结构围护结构全部采用Φ850mm@600mm 工法桩、Φ650mm@450mm 工法桩，地基加固采用Φ850mm@1200mm 三轴搅拌桩地基加固。 施工场地基本平整，场地标高大致为+7.2～7.8m 。SMW 工法桩采用搭接形式，搭接850mm ，三轴搅拌桩地基加固搭接250mm 。SMW 工法桩沿基坑两侧布设，深度18～23m ，具体样式见图1-1。隧道基地采用三轴搅拌桩地基抽条法加固，加固区域宽3m ，间距3m ，深3m 。单根搅拌桩空桩长10～12m ，实桩长3m ，具体样式见图1-1. 搅拌桩总工程量：本标段SMW 工法桩共2250副，三轴深搅地基加固共234000m3（其中实桩方量：63000 m3，空桩方量：171000 m3）。设计要求：搅拌桩水泥土水泥参量不小于20%，28天无侧限抗压 1～10mm 之间，局部与粉 土、粉砂呈互层状，该层场地内均有分布。 ②3—粉质黏土夹粉土（砂）：灰色，软塑，切面稍光滑，干强度韧性中等，偶见少量腐植质，夹粉土或粉砂薄，单层厚度一般为1～10mm ，具层理，局部呈 互层状，该层分布局部。 ③1—粉砂，局部细砂：青灰色，饱和，松散～稍密，级配差，主要矿物成分石英、长石等，含云母碎屑，局部夹粉质黏土薄层，单层厚度1～20mm 不等，偶 见腐植物及贝壳碎片，该层分布较广泛。 ③2—粉细砂：青灰色，饱和，中密～密实，级配差，主要矿物成分石英、长石等，局部夹少量粉质黏土薄层，单层厚度1～20mm 不等。该层场地内均有分布。
基坑围护工程 （三轴搅拌桩-止水帷幕） 施 工 方 案 项目名称： 施工单位： 编制时间：
目录 施工总说明................................................................................................................ - 2 - 1.工程概况........................................................................................................................ - 3 - 2.工程地质及水文地质条件 .......................................................................................... - 3 - 3. 三轴搅拌止水帷幕桩施工步骤 ................................................................................ - 6 - 3.1场地回填平整 .............................................................. - 6 - 3.2测量放线....................................................................... - 6 - 3.3开挖沟槽....................................................................... - 6 - 3.4 三轴搅拌桩施工 ......................................................... - 7 - 4报表记录........................................................................................................................ - 9 - 5.质量保证措施 ............................................................................................................. - 10 - 6.施工冷缝处理 ............................................................................................................. - 10 - 7.确保桩身强度和均匀性要求做到............................................................................ - 12 - 8.质量检验方法 ............................................................................................................. - 12 - 9.施工进度计划安排..................................................................................................... - 13 - 10.劳动力组织安排....................................................................................................... - 13 - 11. 三轴搅拌桩施工工艺流程图 ................................................................................ - 13 - 12. 应急抢险措施 ............................................................................................- 14 - 12.1应急处理预案........................................................................................................ - 14 - 文明施工保证措施 ........................................................................................................ - 17 - 1文明标准化施工目标. ................................................................................................ - 17 - 2文明标准化施工保证体系： .................................................................................... - 17 - 项目工程师........................................................................................................- 17 -场容保洁............................................................................................................- 17 -3场文明标准化施工管理保证措施............................................................................ - 17 -
三轴搅拌桩施工规范 三轴搅拌桩施工规范？以下带来关于三轴搅拌桩施工规范，相关内容供以参考。 1、三轴搅拌桩加固优、缺点 1.1 采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。 1.2 三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。
1.3 使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。 1.4 地基加固施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益处，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定影响。 1.5 施工机械设备比较大，现场组装需要提供很大的施工场地。机械设备从现场组装到调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。
2、工程概述 3、三轴搅拌桩地基加固施工 3.1 施工准备 3.1.1 材料准备 本标段车站地基加固采用P.C32.5复合型散装水泥，在使用前，应按规定频率对水泥进行抽检，现场应搭设2个存储60t水泥的水泥罐，以确保连续生产。
3.1.2 机械准备 三轴搅拌桩地基加固主要机械有三轴深层搅拌机、灰浆泵、灰浆搅拌机、储浆罐、电脑流量计、所有计量设备均应通过检测机构标定合格后，方可用于生产。 3.1.3 加固体水泥用量的确定：根据地质报告确定被加固土体的性质，按设计要 求水泥掺入比为实桩16%，空桩7%的水泥掺入量，计算出没延米的水泥用量。其常规计算方法为： 水泥用量（t）=加固体体积（m3）×土的天然密度（t/m3）×设
试 桩 记 录 工程名称： 试桩日期：2013年4月20日 注：建设单位、设计单位、施工单位、监理单位、设计勘察单位应有参加人员签字及盖章。 建设单位 监理单位 勘察单位 设计单位 施工单位 施工部位 设计桩型 Φ850@600 三轴搅拌桩 桩长 18.6m 配筋情况 无 施工机械 步履式搅拌桩机 JB160 试打桩情况： 第一幅：2013年4月20日13：17，在各项准备工作完成后三轴搅拌桩开始施工。根据设计图纸要求，初步确定钱江路站左线端头洞门加固区的三轴搅拌桩采用两次喷浆，两次搅拌，其掺入水泥含量20%（强加固区）、10%（弱加固区）。每幅桩水泥用量为8.3t 。注浆压力为0.5Ｍpa ，下沉速度0.6m/min,提升速度强加固区0.6m/min ，弱加固区0.8 m/min 。第一幅桩14:20施工完毕，经过对水泥用量清点，共计使用水泥量8.1t 。略低于设计的8.3t 。 第二幅：根据第一幅桩试桩效果对施工参数进行调整。从14：30开始施工，15:31施工完毕。注浆压力 0.6Ｍpa ，下沉速度0.6m/min ，提升速度强加固区0.6m/min ，弱加固区0.8 m/min 。经过对水泥用量清点，共计使用水泥量8.45t 。比设计8.3t 略高,符合设计要求。 第三幅：为了检验试桩参数的正确性，继续使用第二幅的施工参数。从15:52开始施工，16:51施工完毕，注浆压力0.6Ｍpa ，下沉速度0.6m/min ，提升速度强加固区0.6m/min ，弱加固区0.8 m/min 。经过对水泥用量清点，共计使用水泥量8.4t 。与设计相近。 确定控制标准如下： 根据现场试桩结果确定参数：水灰比1.5：1，水泥掺量强加固区为20%，弱加固区为10%，采用两喷两搅，每幅桩强加固区水泥用量为6.57t ，弱加固区水泥用量1.73t ，下沉速度0.6m/min ，提升速度强加固区0.6m/min ，弱加固区0.8 m/min 。桩长18.6m ，相邻桩的施工间隔不得超过12小时。 建 设 单 位 勘 察 单 位 设 计 单 位 监 理 单 位 施 工 单 位
中国中铁昆明市轨道交通4号线 螺蛳湾北站 基底加固试桩报告编制： 复核： 审核： 批准： 中国中铁股份有限公司 昆明市轨道交通4号线土建8标项目经理部 二O一六年九月
螺蛳湾北站土体加固试桩报告 一、试桩里程、布置形式及布置情况 根据场地条件，在车站南侧端头（里程：YDK25+833.152），进行3根三轴搅拌桩成桩工艺性试验；3根三轴搅拌桩均采用桩径Φ850mm，桩间距1.8m，桩长28.011m；3根三轴搅拌桩试桩在YDK25+833.152里程处往南依次布置。 二、试桩施工机具 本次试桩选用ZKD85-3型三轴搅拌桩机。试桩前所有机械都完成以下工作：桩机上的压力表、仪器设备都已经过标定合格。 三、试桩的目的 1、确认每根桩水泥用量； 2、确认搅拌下沉、提升的速度和重复搅拌下沉、提升速度。 3、根据不同掺合比确定技术参数。 4、确定在该地质条件下，施工掺合比取得经济可靠，符合设计要求便于现场实施的工艺控制数据，以便指导本站三轴水泥搅拌桩大面积施工。 四、施工工艺参数的确定 1、钻机速度和提升速度 通过三轴搅拌桩试桩结果，现场三轴搅拌桩施工下沉速度采用0.7m/min （强加固区）、1m/min（弱加固区），允许偏差≤0.5m/min；提升速度采用1.5m/min （强加固区）、2m/min（弱加固区），采用2搅2喷进行施工。 2、水泥掺和量的确定: 每延米水泥用量=水泥掺和量百分比×1.495×1.8×1 水泥掺和量为强加固区20％（水泥参量0.54t/m）；弱加固区7％（水泥参量0.189t/m）。 3、水灰比：根据设计要求，水灰比采用1:1，水泥采用P.042.5级散装水泥。 4、喷浆压力：喷浆压力为1MPa～1.2MPa。
目录 1、工程概况-------------------------------------------------------- 1 1.1 设计概况----------------------------------------------------- 1 1.2 自然特征----------------------------------------------------- 1 2、编制依据、编制原则---------------------------------------------- 2 2.1 编制依据----------------------------------------------------- 2 2.2 编制原则----------------------------------------------------- 3 2.3 编制范围----------------------------------------------------- 3 3、组织机构-------------------------------------------------------- 3 3.1 组织机构图--------------------------------------------------- 4 3.2 职责分工----------------------------------------------------- 4 4、试验总体部署---------------------------------------------------- 5 4.1 试验目的----------------------------------------------------- 5 4.2 试验地点----------------------------------------------------- 5 4.3 试验时间----------------------------------------------------- 5 4.4 施工机械设备及人员配置----------------------------------------- 5 5、施工工艺-------------------------------------------------------- 6 5.1 施工工艺流程------------------------------------------------- 6 5.2 工艺参数----------------------------------------------------- 6 5.3 施工准备----------------------------------------------------- 8 5.4 搅拌桩施工--------------------------------------------------- 9 5.5 成桩检测----------------------------------------------------- 11 6、特殊情况处理措施------------------------------------------------ 11 7、质量标准及检查内容---------------------------------------------- 12 7.1 质量检查标准------------------------------------------------- 12 7.2 质量检查内容------------------------------------------------- 12 8、质量保证措施--------------------------------------------------- 13 8.1 质量保证体系------------------------------------------------- 13 8.2 关键工序质量控制--------------------------------------------- 14 9、施工安全要求及措施---------------------------------------------- 17 9.1 安全保证措施------------------------------------------------- 17 9.2 环境保护措施------------------------------------------------- 17 10、应急预案------------------------------------------------------ 18 10.1 应急预案的启动 --------------------------------------------- 18 10.2 应急预案的执行 --------------------------------------------- 19
一、工程概况 本工程隧道主体围护结构在基坑深度小于10m时采用Φ800mm的钻孔灌注桩+三轴水泥搅拌桩止水帷幕。三轴水泥搅拌桩施工范围为：K1+615～K1+795及K2+585～K2+765，分基坑南北两侧，桩径均为Φ850mm，桩间距1.8m，桩与桩之间搭接25cm，桩长根据基坑深度分为10m、12m、15m、17m、18m五种。 二、编制依据 1、XX《基坑围护工程设计施工图》； 2、XX《工程地质勘查报告》； 3、《建筑地基基础工程施工质量验收规范》GB50202-2002； 4、相关各地下管线权属单位交底记录； 5、国家现行有关技术标准、规程、规范。 三、组织管理机构 四、施工方案 1、设计要求 Φ850mm三轴水泥搅拌桩水泥采用P42.5级普通硅酸盐水泥，水泥掺入比不小于20%，即每立方米被搅拌土体中水泥掺入量不小于360Kg。水泥搅拌桩28天无侧限抗压强度qu不小于1.0MPa，渗透系数不超过10-7cm/s。 2、施工主要设备配备 三轴水泥搅拌桩施工投入主要机械设备为（按照进度要求可增加机械数量）：
其他相关设备如测量经纬仪、水准仪、长卷尺及重线锤、水泥浆比重计等若干。 3、施工工艺流程 三轴水泥搅拌桩施工工艺流程如下： 4、施工准备 ①、熟悉并掌握设计施工图纸，充分了解设计意图，如有疑问，及时向设计
单位报告解决。 ②、编制相关施工方案，并报业主、监理单位审批同意后执行。 ③、按要求对甲供材料进行抽样送检，原材复试合格后投入使用。 ④、召开项目部全体人员会议，向施工人员及操作人员做好施工技术和安全技术交底，使职工了解设计意图，掌握施工要领和关键工序及安全操作规程，做到分工明确，职责分明。 5、测量放样和场地清理 根据设计要求，先把场地进行清理整平，然后进行放样，该项工作的测量放样包括两个内容：一是根据设计资料放出打设宽度；二是根据设计画出布桩平面图，标明排列编号，放出具体桩位，施工前必须经过监理复核。 三轴水泥搅拌桩桩位搭接示意图 6、开挖沟槽 根据三轴搅拌桩桩位中心线用PC200挖机开挖槽沟，沟槽尺寸为宽1.2m，深1～1.2m,并清除地下障碍物。开挖导向沟槽余土应及时处理，以保证桩机水平行走 7、桩机就位 由现场施工员、桩机班长统一指挥桩机就位，桩机下铺设钢板及路基板，移动前看清前、后、左、右各位置的情况，发现有障碍物应及时清除，移动结束后检查定位情况，及时纠正，桩位偏差不大于50mm。桩机应平稳、平正，并用经纬仪或线锤进行观测，确保钻机的垂直度，搅拌桩垂直度精度不低于1/200。 8、制备水泥浆液及浆液注入 开钻前对拌浆工作人员做好交底工作，在施工现场配备电脑计量的自动搅拌系统和散装水泥罐，以确保浆液质量的稳定。水泥浆液的水灰比为1.5～2.0，水泥掺量不小于20%，即每立方米被搅拌土体中水泥掺入量至少为360Kg（被搅拌土体密度以1800Kg/m3计）。 水泥浆配制好后，停滞时间不得超过2小时，因故搁置超过2小时以上的拌
一、三轴搅拌桩施工标准 （一）规范性引用文件 现行施工规范和操作规程，如下： 《建筑基坑工程技术规范》（YB9258-1997） 《建筑基坑支护技术规程》（JGJ120-2012） 《建筑地基处理技术规范》（JGJ79-2012）； 《建筑地基基础设计规范》（GB50007-2011） 《建筑桩基技术规范》（JGJ94-2008）； 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 《建筑基桩检测技术规范》（JGJ106-2014） 《建筑机械使用安全技术规程》JGJ33—2012； 《施工现场临时用电安全技术规范》JGJ46—2005； （二）机械选择 经综合考虑，本工程选择JB-160型三轴搅拌机。 ①采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，
加固效果更优。 ②三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。 ③使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。 ④三轴搅拌桩施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益出，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定影响。 ⑤施工机械设备比较大，现场组装需要提供很大的施工场地。机械设备从现场组装到调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。 ⑥同时，为保证成桩质量，建议使用灌浆自动记录仪，实时盯控施工过程数据，灌浆自动记录仪以压力传感器测量喷灌压力、流量计计量喷灌流量，集微型计算机系统对传感器信号采集、分析、数据处理，并且控制打印机打印施工过程数据
1工程概况 梅子洲过江通道接线工程起于江山大街与滨江大道的交叉口，止于南京绕城公路油坊桥互通西，全长1668m包含有主通道隧道及匝道 6条（C、D E、 F、G H）o 青奥轴线地下交通系统起于滨江大道止于油坊桥互通，部分节段与梅子洲 过江通道的接线工程共用，包含有滨江大道下穿通道长1258m及匝道5条（L、 M J、K、I ） o 我单位承建的梅子洲过江通道连接线YK10+497- YK11+979段主线隧道，共长1482m C D E、F、G H匝道共长1603m隧道暗埋段采用箱型结构，敞开段采用U型结构。 主线隧道断面：为双向六车道断面，隧道内车道宽度 3.5m+3.75m+3.75m 两侧路缘带分别为0.5m、0.75m,合计12.25m。 隧道匝道断面：单车道断面为车道宽度3.5m+紧急停车带3m左侧路缘带0.5m，合计7m双车道断面为车道宽度 3.5m+3.5m,两边路缘带为0.25m,合计为7.5m，隧道内设置1.0 %的横坡。 根据基坑深度基坑围护分别采用普通地下连续墙、T型地下连续墙、SMW T 法桩、水泥土挡墙、放坡开挖、放坡开挖 +地下连续墙等围护方式开挖，支撑形式有钢支撑、混凝土支撑等。具体支护样式见表1-1 表1-1江山大街段围护结构型式表
混凝土撑+1道钢支撑YK11+787?+818 8.365 ?-7.163 40.071 ? 37.750 850mm@600mE法桩，隔一插一， 采用2道钢支撑YK11+818 ?+878 7.163 ?-4.556 37.75 ?32.418 650mm@450mSi法桩，隔一插一， 采用1道局部2道钢支撑YK11+878?+908 4.556 ? -3.266 32.418 ?31.4 3.2m重力式挡墙「YK11+908?+979 3.266 ? -0.266 51.596 ? 32.611 放坡开挖 根据工程设计图纸 YK10+710-YK11+190段、YK11+430-YK11+878段围护结构围护结构全部采用①850mm@600工法桩、①650mm@450工法桩，地基加固采用①850mm@1200三轴搅拌桩地基加固。 施工场地基本平整，场地标高大致为 +7.2?7.8m。SMV工法桩采用搭接形式，搭接850mm三轴搅拌桩地基加固搭接250mm SMV工法桩沿基坑两侧布设，深度18?23m 具体样式见图1-1。隧道基地采用三轴搅拌桩地基抽条法加固，加固区域宽3m间距3m 深3m单根搅拌桩空桩长10?12m实桩长 3m具体样式见图1-1. 搅拌桩总工程量：本标段 SMW T法桩共2250副，三轴深搅地基加固共 234000m3（其中实桩方量：63000 m3,空桩方量：171000 m3）。设计要求：搅 拌桩水泥土水泥参量不小于20% 28天无侧限抗压强度不小于0.8MP& 2工程地质与水文地质 2.1工程地质 ①层一杂填土（ Q4m）:杂色，灰色，稍湿-湿，松散，主要成份为建筑垃圾混黏性土，表层见植物根系，滨江大道及江山大街表层为混凝土沥青路面及灰土垫层，组成成份变化较大，为近期人工改造时挖填形成，其形成时间一般在近10年。 ②1—粉质黏土（黏土）（ Q4m D：灰色，灰黄色，软塑—可塑，切面稍光滑，干 men I K m -、秋杜衬：, 「 _____ iGoomm^v —__ r.' ■< ￡1 型钢隔插 T *'、. 1 lUa 主线隧道围护结构断面图 防M'i > -；>T.X'--^H：~型 钢隔 ---------------- 3n地基抽条加固 .r ■.■ v；
