南昌轨道交通3号线工程土建施工03合同段 三轴搅拌桩 施工标准化手册 编制： 复核： 审核： 中铁二局南昌轨道交通3号线土建三标项目部 二O一六年八月九日
目录 第一章规范性引用文件 (3) 第二章范围 (3) 第三章机械选择 (3) 第四章设计要求及质量控制要求 (4) 第五章三轴搅拌桩施工工艺及工序要求 (5) 5.1施工准备 (5) 5.2工艺试桩 (5) 5.3 施工工艺流程 (6) 5.4主要施工参数（暂定） (9) 5.5施工记录 (9) 5.6质量检验 (10) 5.7特殊部位处理 (10) 5.8特殊情况处理措施 (11) 5.9三轴搅拌桩施工技术要点 (12) 5.10搅拌桩桩体验收标准 (12) 第六章三轴搅拌桩参数计算实例 (12) 6.1说明及要求 (12) 6.2计算实例 (13) 第七章施工组织 (13) 7.1人员配备 (13) 7.2机械配置 (13) 7. 3试验、测量仪器配置 (14) 第九章项目管理机构 (14) 9.1项目管理责任制 (14) 第十章保证措施 (15)

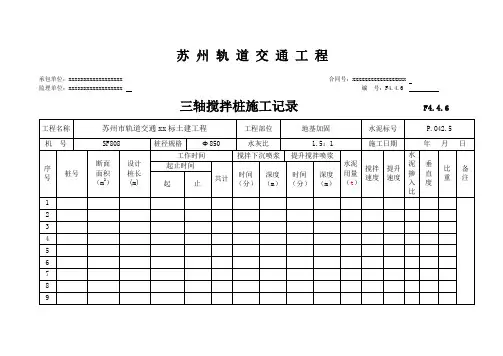

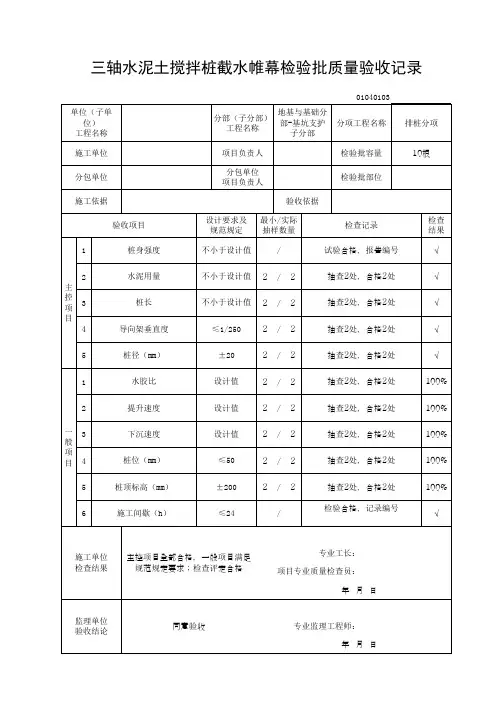

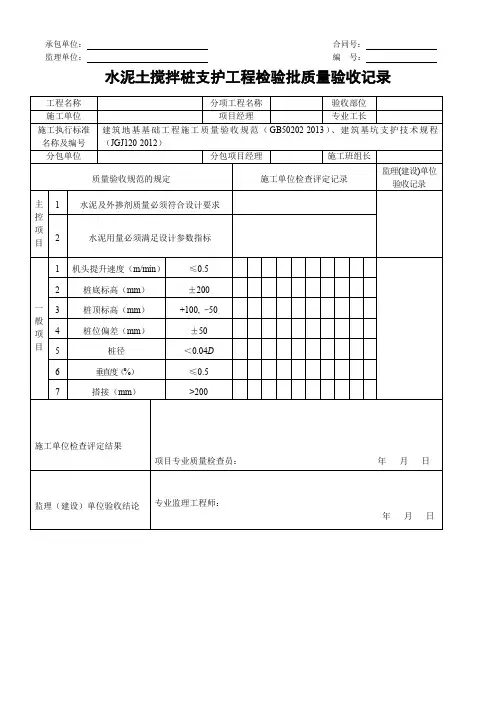

10.1质量保证措施 (15) 10.2安全、文明及环保措施 (15) 第十一章质量记录 (16) 第十二章附件 (18) 12.1施工记录 (18) 12.2检验批资料 (18)
第一章规范性引用文件 1、岱山站站主体围护结构施工图 2、岱山站岩土工程勘察报告； 3、现行施工规范和操作规程，如下： 《建筑基坑工程技术规范》（YB9258-1997） 《建筑基坑支护技术规程》（JGJ120-2012） 《建筑地基处理技术规范》（JGJ79-2012）； 《建筑地基基础设计规范》（GB50007-2011） 《建筑桩基技术规范》（JGJ94-2008）； 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 《建筑基桩检测技术规范》（JGJ106-2014） 《建筑机械使用安全技术规程》 JGJ 33—2012； 《施工现场临时用电安全技术规范》JGJ 46—2005； 第二章范围 适用于南昌轨道交通3号线土建三标项目岱山站三轴止水帷幕指导施工。 第三章机械选择 经综合考虑，本工程选择JB-160型三轴搅拌机。 ①采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。 ②三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。 ③使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。 ④三轴搅拌桩施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益出，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法
三轴搅拌桩施工工艺 三轴深层搅拌桩施工标准 1、施工制度 1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》 2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。 3）作业队制定的《三轴搅拌施工队浆喷桩施工职责分工及岗位责任制制度》。2、作业准备 1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。 2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟习规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。 3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备案并报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。 3、三轴搅拌桩施工工艺流程图
4、施工工艺 三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。待工艺试验经检测满足设计和质量要求后，方能进行大面积施工。 4.1 场地整平 清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。 4.2 桩位布置 按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工） 4.3 桩机就位 搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大于1%。在桩机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩长不少于设计桩长。 4.4 备制水泥浆 按成桩工艺试验确定配合比拌制水泥浆，待压浆前将水泥浆倒入储浆桶中，
基坑围护工程 （三轴搅拌桩-止水帷幕） 施 工 方 案 项目名称： 施工单位： 编制时间：
目录 施工总说明................................................................................................................ - 2 - 1.工程概况........................................................................................................................ - 3 - 2.工程地质及水文地质条件 .......................................................................................... - 3 - 3. 三轴搅拌止水帷幕桩施工步骤 ................................................................................ - 6 - 3.1场地回填平整 .............................................................. - 6 - 3.2测量放线....................................................................... - 6 - 3.3开挖沟槽....................................................................... - 6 - 3.4 三轴搅拌桩施工 ......................................................... - 7 - 4报表记录........................................................................................................................ - 9 - 5.质量保证措施 ............................................................................................................. - 10 - 6.施工冷缝处理 ............................................................................................................. - 10 - 7.确保桩身强度和均匀性要求做到............................................................................ - 12 - 8.质量检验方法 ............................................................................................................. - 12 - 9.施工进度计划安排..................................................................................................... - 13 - 10.劳动力组织安排....................................................................................................... - 13 - 11. 三轴搅拌桩施工工艺流程图 ................................................................................ - 13 - 12. 应急抢险措施 ............................................................................................- 14 - 12.1应急处理预案........................................................................................................ - 14 - 文明施工保证措施 ........................................................................................................ - 17 - 1文明标准化施工目标. ................................................................................................ - 17 - 2文明标准化施工保证体系： .................................................................................... - 17 - 项目工程师........................................................................................................- 17 -场容保洁............................................................................................................- 17 -3场文明标准化施工管理保证措施............................................................................ - 17 -
三轴搅拌桩施工规范 三轴搅拌桩施工规范？以下带来关于三轴搅拌桩施工规范，相关内容供以参考。 1、三轴搅拌桩加固优、缺点 1.1 采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。 1.2 三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。
1.3 使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。 1.4 地基加固施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益处，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定影响。 1.5 施工机械设备比较大，现场组装需要提供很大的施工场地。机械设备从现场组装到调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。
2、工程概述 3、三轴搅拌桩地基加固施工 3.1 施工准备 3.1.1 材料准备 本标段车站地基加固采用P.C32.5复合型散装水泥，在使用前，应按规定频率对水泥进行抽检，现场应搭设2个存储60t水泥的水泥罐，以确保连续生产。
3.1.2 机械准备 三轴搅拌桩地基加固主要机械有三轴深层搅拌机、灰浆泵、灰浆搅拌机、储浆罐、电脑流量计、所有计量设备均应通过检测机构标定合格后，方可用于生产。 3.1.3 加固体水泥用量的确定：根据地质报告确定被加固土体的性质，按设计要 求水泥掺入比为实桩16%，空桩7%的水泥掺入量，计算出没延米的水泥用量。其常规计算方法为： 水泥用量（t）=加固体体积（m3）×土的天然密度（t/m3）×设
中国中铁昆明市轨道交通4号线 螺蛳湾北站 基底加固试桩报告编制： 复核： 审核： 批准： 中国中铁股份有限公司 昆明市轨道交通4号线土建8标项目经理部 二O一六年九月
螺蛳湾北站土体加固试桩报告 一、试桩里程、布置形式及布置情况 根据场地条件，在车站南侧端头（里程：YDK25+833.152），进行3根三轴搅拌桩成桩工艺性试验；3根三轴搅拌桩均采用桩径Φ850mm，桩间距1.8m，桩长28.011m；3根三轴搅拌桩试桩在YDK25+833.152里程处往南依次布置。 二、试桩施工机具 本次试桩选用ZKD85-3型三轴搅拌桩机。试桩前所有机械都完成以下工作：桩机上的压力表、仪器设备都已经过标定合格。 三、试桩的目的 1、确认每根桩水泥用量； 2、确认搅拌下沉、提升的速度和重复搅拌下沉、提升速度。 3、根据不同掺合比确定技术参数。 4、确定在该地质条件下，施工掺合比取得经济可靠，符合设计要求便于现场实施的工艺控制数据，以便指导本站三轴水泥搅拌桩大面积施工。 四、施工工艺参数的确定 1、钻机速度和提升速度 通过三轴搅拌桩试桩结果，现场三轴搅拌桩施工下沉速度采用0.7m/min （强加固区）、1m/min（弱加固区），允许偏差≤0.5m/min；提升速度采用1.5m/min （强加固区）、2m/min（弱加固区），采用2搅2喷进行施工。 2、水泥掺和量的确定: 每延米水泥用量=水泥掺和量百分比×1.495×1.8×1 水泥掺和量为强加固区20％（水泥参量0.54t/m）；弱加固区7％（水泥参量0.189t/m）。 3、水灰比：根据设计要求，水灰比采用1:1，水泥采用P.042.5级散装水泥。 4、喷浆压力：喷浆压力为1MPa～1.2MPa。
机械与人员配备 2.3.1主要机械设备 序号设备名称规格型号单位数量功率合计（KW） 1 三轴搅拌钻机JB-160 台 1 160× 1 3 2 挖机1方 3 柴油发动机 4 压浆泵BW-200 台 2 15×2 5 散装水泥自动拌浆系统套 1 45×1 6 备用压浆泵BW-200 台 2 15×2 7 电焊机BZ-500型台 1 20×1 8 空压机9m3 台 1 4 5×1 人员配备 序号岗位名称人数岗位职责# M) l, 1 前台指挥员2名向桩机驾驶员发出完成桩机移位、钻机定位、钻机下沉及提升、停止等一系列指令 2 杂工4名负责及时将搅拌桩沟槽内翻出的置换泥浆 挖至沟槽边缘等 4 后台指挥员 2名向拌浆、供浆人员发出开始拌浆、供浆及 停止等一系列指令。 5 挖机驾驶员2名负责开挖水泥土搅拌桩施工沟槽、清除 沟槽内障碍物。 6 拌浆员4名负责按设计要求配比拌浆、供浆。 7 机修工1名负责设备运行前的检修、保养及运行过程 中故障的及时排除。 8 电工1名负责用电设备 运行前检修、保养、接线、运行过程中故障排除及安 全用电监督。
成桩顺序 为保证止水帷幕桩体的连续性和接头的施工质量，达到设计要求的防渗要求，采取套打一孔的成桩方法，具体的成桩顺序如下图所示：直线套打示意图 各工艺环节的技术要求 2.6.1 障碍物清理 因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物及管线进行清理或移位，以保证施工顺利进行。 2.6.2 测量放线施工前，先根据设计图纸和业主提供的坐标基准点，计算出围护中心线角点坐标（或转角点坐标），利用测量仪器精确放样出围护中心线，并进行坐标数据复核，同时做好护桩，做好工程测量复核单，提请甲方验收。 2.6.3 开沟槽在三轴搅拌桩施工过程中会涌出大量的置换土，为了保证桩机的安全移位和施工现场的整洁，需要使用挖机在搅拌桩桩位上预先开挖沟槽。根据放样出的水泥土搅拌桩围护中心线，用小挖掘机沿围护中心线平行方向开掘工作沟槽，根据本工程搅拌桩直径，取槽宽约，深度约～。场地遇有地下障碍物时，利用镐头机将地下障碍物破除干净，如破除后产生过大的空洞，则需回填压实，重新开挖沟槽。开挖沟槽余土应及时处理，以保证工法正常施工，并达到文明施工工地要求。 沟槽尺寸示意图 2.6.4 设置导架与孔位放样在垂直沟槽方向放置两根定位型钢，规格为200×200，长度，再在平行沟槽方向放置两根定位型钢规格为300×300，长约8～12m，转角处H型钢采取与围护结构中心线成45°插入，H型钢定位采用H型钢定位卡。由现场技术员根据设计图纸和测量控制点放出桩位，桩位平面偏差不大于2cm。本工程使用的三轴搅拌机桩径为850mm，轴心距为600mm，搅拌桩搭接250mm。三轴搅拌桩采用套打一孔工艺，因此桩心距为1200mm。在沟槽两侧定位型钢以1200mm为间距，用红色油漆做好标记，保证搅拌桩每次准确定位。 2.6.5 桩机就位与垂直度校正用卷扬机和人力移动搅拌桩机到达作业位置，并调整桩架垂直度达到%以上。在桩机上焊接一半径为5cm的铁圈，10m 高处悬挂一铅锤，利用经纬仪校直钻杆垂直度，使铅锤正好通过铁圈中心。每次施工前必须适当调节钻杆，使铅锤位于铁圈内，即把钻杆垂直度误
Φ850SMW工法施工工艺及质量保证措施 1、施工工艺 1.1施工流程 施工流程应根据施工场地大小、周围环境等因素，施工时不得出现冷缝，搭接施工的相邻桩的施工间歇时间应不超过10～16小时，合理设计施工流程，确保安全、优质完成本工程。
附图：SMW工法施工流程图 为保证Ф850三轴水泥搅拌桩的连续性和接头的施工质量，达到设计要求的防渗要求，主要依靠重复套钻来保证，下图阴影部分为重复套钻。 附图：Ф850水泥搅拌围护桩施工顺序图 1.2施工技术参数 1.2.1SMW工法水泥土搅拌桩的施工采用三轴搅拌设备，桩型采用Φ850@600水泥土搅拌桩。 1.2.2水泥土搅拌桩采用P32.5普通硅酸盐水泥, 水灰比1.5,水泥掺入比20%，外加剂木质素用量为水泥用量的0.2%。 1.2.3为保证水泥土搅拌均匀,必须控制好钻具下沉及提升速度,钻机钻进搅拌速度一般在1m/min，提升搅拌速度一般在1.0～1.5m/min。施工时应保证水泥土能够充分搅拌混合均匀。提升速度不宜过快，避免孔壁塌方等现象。桩施工时，不得冲水下沉。相邻两桩施工 2
间隔不得超过12个小时。 1.2.4H型钢必须在搅拌桩施工完毕后3小时内插入，要求桩位偏差不大于±20mm，标高误差不大于±100mm，垂直度偏差不大于0.5%。 1.2.5型钢须保持平直，若有焊接接头，接头处须确保焊接可靠。 1.2.6 H型钢在地下结构完成后予以回收，故在成桩及浇筑围檩混凝土时施工单位应考虑相应回收措施。 1.3 测量放线 1.3.1施工前，先根据设计图纸和业主提供的坐标基准点，精确计算出围护中心线角点坐标（或转角点坐标），利用测量仪器精确放样出围护中心线，并进行坐标数据复核，同时做好护桩。 1.3.2根据已知坐标进行垂直防渗墙轴线的交线定位，并提请总包、监理进行放线复核。 1.4 开沟槽 1.4.1 根据放样出的水泥土搅拌桩围护中心线，用挖掘机沿围护中心线平行方向开掘工作沟槽，沟槽宽度根据围护结构宽度确定，槽宽约1.2m，深度约0.6m~1.0m。 1.4.2 场地遇有地下障碍物时，利用镐头机将地下障碍物破除干净，如破除后产生过大的空洞，则需回填压实，重新开挖沟槽，确保施工顺利进行。暗浜区埋深较深，应对浜土的有机物含进行调查，若影响成桩质量则应清除及换土。 1.5定位型钢放置 在平行沟槽方向放置两根定位型钢，规格为300×300，长约8～12m，定位型钢必须放
围护工程SMW三轴搅拌桩施工工艺 1、SMW三轴水泥土搅拌桩施工工艺 ●场地布置 设备进场前，场地必须达到“三通一平”，桩机行走路线软弱地面必须加垫走道板等，防止桩机倾斜。 ●障碍物清理 因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物进行清理或移位，以保证施工顺利进行。 ●测量放线 根据甲方提供坐标基准点，按图放出桩位，设立临时控制桩，做好技术复核单，提请甲方验收。 ●开挖沟槽 根据基坑围护边线用挖机开挖搅拌桩沟槽，并清除地下障碍物，沟槽尺寸如下图，开挖沟槽土体应及时处理，以保证SMW三轴搅拌桩正常施工。 ●三轴搅拌桩孔位定位 三轴搅拌桩中心间距为850mm，根据这个尺寸在定位H型钢表面划线定位。 ●桩机就位
由当班班长统一指挥桩机就位，移动前，看清上、下、左、右各方向的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正，桩机应平稳、平正。 ●搅拌及注浆速度 三轴水泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度，并做好原始记录。 ●报表记录 施工过程中由专人负责记录，记录要求详细、真实、准确。 ●试块制作及养护 每天每台机械要求做一组7.07×7.07×7.07cm试块，试块要有专业的取样员取样。试样宜取自最后一次搅拌头提升出来的附于钻头上的土，试块制作好后进行编号、记录、养护，到龄期后由监理单位随机抽取几组送实验室做抗压强度试验。 2、SMW三轴水泥土搅拌桩施工流程 施工具体流程：施工准备→测量放线→清除地下障碍物、平整场地→开挖沟槽→设置导架与定位→多轴搅拌机就位→水泥浆配置→成桩钻进与搅拌→（压浆注入）弃土处理→钻机移位至下一孔位。 3、SMW三轴水泥土搅拌桩施工技术措施 针对本工程SMW三轴水泥土搅拌桩施工特点、难点、重点抓好桩机就位、成孔、水泥浆拌制以及提升四大工序，并将各大工序再加以细化。 ●测量放线控制 根据图纸中具体尺寸位置，用经纬仪、长卷尺测量定位，标定围护结构的轴线，提请监理复核认可后才可施工。 ●定位控制 在开挖的工作沟槽两侧铺设导向定位型钢，按设计要求在导向定位型钢上划出钻孔位置，操作人员根据确定的位置严格控制钻机桩架的移动，确保钻孔轴心就位不偏。 ●成孔质量控制 控制钻孔下钻深度的达标，利用钻杆和桩架相对位移原理，在钻管上划出钻孔深度的标尺线，严格控制下钻的速度和深度，确保垂直度小于1/150。
