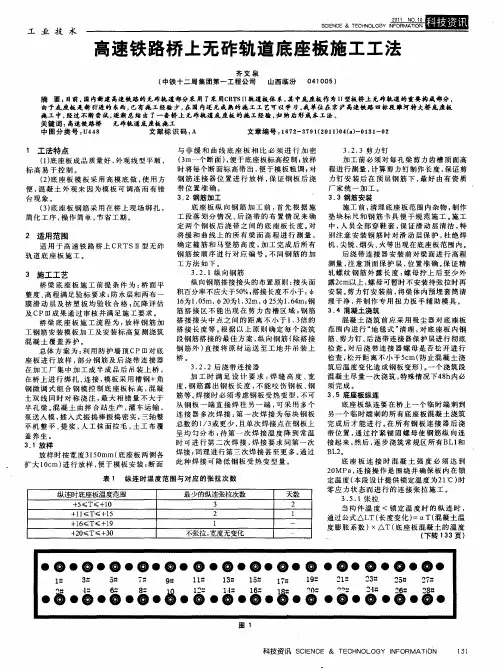

高速铁路桥上无砟轨道底座板施工工法
摘要:目前,国内新建高速铁路的无砟轨道部分采用了采用CRTS Ⅱ轨道板体系,其中底座板作为Ⅱ型板桥上无砟轨道的重要构成部分,由于底座板是新引进的东西,已有施工经验少,在国内还无成熟的施工工艺可以学习。我单位在京沪高速铁路四标段濉河特大桥底座板施工中,经过不断尝试,逐渐总结出了一套桥上无砟轨道底座板的施工经验,归纳后形成本工法。
关键词:高速铁路桥无砟轨道底座板施工
1 工法特点
(1)底座板成品质量好,外观线型平顺,标高易于控制。
(2)底座板模板采用高模底做,使用方便,混凝土外观未因为模板可调高而有错台现象。
(3)底座板钢筋采用在桥上现场绑扎,简化工序,操作简单,节省工期。
2 适用范围
适用于高速铁路桥上CRTSⅡ型无砟轨道底座板施工。
3 施工工艺
桥梁底座板施工前提条件为:桥面平整度、高程满足验标要求;防
无砟轨道板底座施工质量控制要点 1、梁面接口验收标准桥面清洁度：无灰尘、无杂物、无油渍、无垃圾、整洁有序；桥面高程：0，-20mm ；桥面中线：偏差小于10mm；桥面平整度：5mm/1m ；相邻梁端高差：不大于 10mm； 底座板范围桥面拉毛：均匀，无空白，深度3mm 左右； 2、套筒连接钢筋作业要点 a、连接套筒处于垂直； b、钢筋植入深度满足 1.5cm-2cm ; c、平面位置满足20mm ; d、不满足以上标准时采取补强植筋处理。 3、平面测量放样要点 a、采用评估过的CP M控制点进行线路中线、底座边线放样； b、圆曲线部分以每块板的长度为弦，按平分中矢法布设； c、缓和曲线部分以每块板的长度为弦，按内插法布设； d、根据梁长、梁缝宽度制定轨道板底座布设方案，以墨线标记出底座的轮廓； 4、高程测量放样要点 a、根据线路纵坡和曲线超高值计算轨道板底座顶面高程； b、缓和曲线部分轨道板底座的高程按照超高量内插计算； c、采用评估过的CP m控制点进行高程测量； d、每块底座板的高程控制位置为：距角20cm,向外5cm处; e、经测量、计算后，将测点距模板顶面的距离标记在测点旁； 5、模板设计要点 a底座板侧模采用定型、定尺钢模，下端设可调节高度螺栓； b、底座板模板高度按低于底座板厚度20mm设计，以适应 不同平整度情况；
C、桥梁上模板长度根据每块底座板长度，采用单元单块式， 以适应曲线要求，避免过长变形； d、路基部分模板长度根据设计图制作，施工时注意调整底座板伸缩缝大小； e、梁端桥梁伸缩缝处端模采用加强钢板，要满足刚度要求，要适应梁缝宽度要求； 6、模板安装要求 a、根据模板两侧测量标记点位置及高程，确定模板安装几何位置，并以此挂线立模； b、模板安装精度要求为：平面（中线位置）2mm，高程0、- 5mm，伸缩缝位置5mm，凸型挡台中心位置及间距2mm ； c、模板调整到位后，采用1?2mmL型薄钢板或砂浆垫层在侧模内侧封堵，防止底座板砼“烂根”现象的出现； d、模板采用具有顶进、拉紧作用的双向螺旋丝杆加固，防止变形； e、每次施工长度要求为：桥梁部分必须整孔同时施工，路基部分一次施工长度不能少于设计单元长度； f、底座板侧模内侧必须保证光滑无锈迹，并涂刷脱模剂； g、伸入梁缝部分的底座板应加设底模板，并用腻子等封闭底模板缝隙； h、模板安装要线条平顺，相邻模板错台不超过1mm，接缝严密； 6、伸缩缝安装要点 a、底座板间采用定制低密度板，厚度为20mm ； b、低密度板必须全面贯穿整个底座板横断面，并与梁面密贴，不得出现“悬空”现象，低密度板高度不足时，采取下部接高处理； C、底座板伸缩缝加固必须采用能防位移、防倾倒、防弯曲、 防上浮的固定措施，保证线性顺直；
杭长铁路客运专线HCZJ-II标段无砟轨道工程 编号：2013-02 底座板施工作业指导书 单位：青化山隧道分部 编制： 审核： 批准： 2013年7月30日发布 2013年7月30日实施
目录 1. 编制目的 (1) 2. 编制依据 (1) 3. 施工过程控制 (1) 3.1 施工准备 (1) 3.2 一般规定 (2) 3.3 施工程序 (3) 4. 质量控制及检验 (9) 4.1 质量控制要点 (9) 4.2 质量验收 (9) 4.3 验收程序 (11) 5. 安全及环境要求 (11) 5.1 安全要求 (11) 5.2 环保要求 (12)
中铁十七局集团杭长铁路客运专线HCZJ-II标段 CRTSⅡ型板式无砟轨道底座板施工作业指导书 1. 编制目的 为规范CRTSⅡ型板式无砟轨道底座板施工作业，明确作业流程、操作要点、检验标准，确保工程符合标准规范要求。 2. 编制依据 2.1 《高速铁路轨道工程施工质量验收暂行标准》（铁建设[2010]240号）； 2.2 《客运专线无砟轨道铁路工程施工技术指南》(TZ211-2005)； 2.3 《客运专线铁路CRTSⅡ型板式无砟轨道混凝土轨道板暂行技术条件》（科技基[2008]74号）； 2.4 《铁路混凝土工程施工质量验收补充标准》（铁建设[2005] 160号）和《补充条文》（铁建设[2009]152号）； 2.5 无砟轨道设计文件和设计院技术交底书； 2.6 《无砟轨道工程施工组织设计》。 3. 施工过程控制 3.1 施工准备 3.1.1 组织技术人员学习相关规范和技术标准,审核施工图纸,编制材料计划。对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后持证上岗。
无砟轨道施工质量控制要点CRTSIII型板式无砟轨道施工主要内容包括：混凝土底座施工、轨道板铺设、自密实混凝土施工, 一般桥梁地段轨道结构高度为：176（钢轨）+34（扣件）+38（承轨台）+200（轨道板）+90（自密实混凝土）+200（底座，含4mm 隔离层）=738mm。 每个施工流程中都有相关的质量控制要点。 一、施工前准备工作： 1、正式施工前，轨道工程应做整体流程进行工艺性试验。 2、无砟轨道施工前应对基础顶面高程进行验收，底座板范围内基础表层清扫干净并适度湿润，但不得有积水。基础表面拉毛深度为1.5～2.0mm为合格。若拉毛不到位应补充凿毛，凿毛范围见新面不小于50%，浮砟、碎片等应清除干净。 3、预埋套筒没损坏的则将配套连接钢筋旋入预埋套筒，失效的则植入钢筋强度等级为HRB400，直径16mm的钢筋，植筋深度为210mm，钻孔深度为220mm，钻孔直径为20mm。植入点在原损坏套筒就近位置，也可根据梁面布筋适当调整。 二、施工控制内容 1、底座板施工 桥梁底座混凝土强度等级为C35，底座宽度较轨道板边缘各宽200mm，底座板宽为2900mm，底座厚度为200mm（含4mm隔离层），底座板表面两侧250mm范围内设置7%的横向排水坡，变坡点位于自密实混凝土层边往轨道中心线方向50mm处。每一块轨道板对应长度设置单元底座板，单元底座板之间设置宽20mm伸缩缝。单元底座板之间伸缩缝采用聚乙烯泡沫塑料板填充，并在伸缩缝顶面、伸缩缝两侧采用聚氨酯填充。底座钢筋设计采用CRB550级冷轧带肋钢筋焊接网，其中底座由上、下两层焊网组成，钢筋焊网根据不同型号轨道板对应底座，分P5600、P4925、P4856、P3710、P4925B等类型。底座板范围内设置两个限位凹槽（凹槽），凹槽深度为10cm，凹槽上口长宽尺寸为1020mm×720mm。 ⑴底座钢筋焊网安装时，下部网片应设置保护层垫块，上下钢筋焊网绑扎完严禁踩踏。 ⑵按设计位置安装及立底座模板。曲线地段模板高度应满足曲线超高的设计要求，混凝土底座中线位置应与轨道中心线的偏移量，限位凹槽应考虑竖向的偏移。底座模板加固方式采用线间钻孔后安装丝杠的方式进行加固，防护墙侧利用支撑杆配合紧线器完成模板加固。模板安装必须对齐，不得出现错台现象。 ⑶凹槽模板通过横向方钢连接在底座模板侧模上，并用螺栓固定,确保凹槽模板不偏移、不上浮。底座凹槽外形尺寸控制偏差见下表： 底座凹槽允许偏差 ⑷浇筑时注意限位凹槽处，不得出现漏振或过振等现象。底座板混凝土施工主要包含混凝土的浇筑、振捣、整平、收面及养护等工序。 ⑸底座混凝土浇筑后应及时抹面，并严格控制顶面的高程、底座顶面横向排水坡及整体平整度，底座板控制外形尺寸见下表： 底座板主要外形尺寸允许偏差
无砟轨道底座板施工质量控制要点 摘要：高速铁路板式无砟轨道是一种由混凝土底座、CA砂浆层、预制轨道板、扣件和钢轨等部分组成的一种新型的轨道结构。高速铁路板式无砟轨道的下部结构——底座板施工是道床施工的最重要的环节之一。底座板施工质量直接影响到无砟轨道的使用寿命和运营期间的舒适度。底座板施工工序复杂、流程较多且质量难以控制,是无砟轨道施工中必须认真控制的问题之一。本文以桥上CRTSII型无砟轨道铺设为例，以底座板施工的工艺流程为序，从滑动层、模板、混凝土等方面探讨了底座板施工质量控制要点，以期提高施工质量。 关键词：CRTSII型无砟轨道；底座板；滑动层；模板；混凝土 Abstract: the plate without a frantic jumble of high speed railway track, the CA mortar is a kind of a concrete base layer, precast orbit, fasteners and rail parts such as a new kind of track structure. The bottom of the plate without a frantic jumble of high speed railway track structure, construction of the base plate is one of the most important aspect of the construction of ballast. The base plate construction quality directly affects the service life of frantic jumble track and comfort during operation. Base slab construction process, process is more complicated and difficult to control quality, is a frantic jumble one must carefully control problem of railway construction. Track laying CRTSII type based on the bridge without a frantic jumble, for example, order of base plate construction technological process, from the sliding layer, template, concrete base plate construction quality control points is discussed, in order to improve the quality of construction. Key words: type CRTSII frantic jumble track; The base plate; Sliding layer; The template. Concrete 一、无砟轨道底座板施工准备 检查梁面，核对梁面高程、平整度等，不符合标准的梁面应进行修整，以达到梁面验收标准。相邻梁跨梁端桥面之间、梁端桥面与相邻台胸墙顶面之间的相对高差不得大于10mm。梁桥高程不得高于设计高程，也不得低于设计高程20mm。做好复核、复测基准网的准备工作，根据铺板需要对导线进行加密，并将控制点引至梁面或固定的结构物上。便道的平面位置及平整度要满足要求，以便于CTRSII型板和其他材料及施工机械设备的吊装和运输。桥梁面的防水层必须按设计喷涂完毕。 二、无砟轨道滑动层铺设质量控制 滑动层由两层无纺布和一层聚乙烯薄膜构成，两层无纺布之间铺一层聚乙烯薄膜。铺第一层无纺布之前，必须认真清洗桥梁上部结构的表面。桥梁上不得
无砟轨道施工工序控制要点 目前无砟轨道施工已进入冲刺阶段,为确保快速施工时无砟轨道工程质量,为使所有参建人员熟悉和掌握施工标准和控制要点,规范现场作业行为,项目部现制定《无砟轨道施工工序控制要点》,望各工区及下属无碴轨道施工队严格执行,将施工现场的质量管理工作做细、做优,确保无砟轨道施工有序,施工质量可控. 一、桥面接口验收控制要点 1、桥面高程：允许偏差0,-20米米.桥面高出部分进行凿除处理,确保底座板厚度 . 2、桥面平整度：纵向平整度 5米米/1米(按4条检查线,底座板中线两侧各0.8米左右处).非底座板范围桥面必须保持平整光滑,无修补空鼓问题存在. 3、相邻梁端高差：不大于10米米.(高出部分应进行凿除处理) 4、底座板范围桥面拉毛：拉毛范围准确,均在2.6米底座板范围内,不允许超出底座板,拉毛深浅均匀,无空白拉毛处,拉毛痕迹深度一般在3米米左右.(未拉毛或拉毛不到位的采用人工凿毛处理) 5、预埋套筒：套筒数量要够,预埋套筒应处于垂直状态,高程误差满足+2米米,-5米米要求,平面误差满足20米米要求,每个预埋套筒的连接螺栓可拧入深度必须满足2厘米要求.(对于套筒丢失或钢筋无法拧入的情况必须采用植筋处理,植筋深度不得小于15厘米,外露长度不小于12厘米.) 7、桥面清洁度：基本要求是桥面不得有油渍污染.否则应在底
座板施工前清洗干净. 8、桥面排水坡及泄水孔：桥面排水坡构成符合设计要求,桥面直排泄水孔篦子安装完成,曲排管泄水孔口篦子上方加设临时固定封盖(预留排水能力),全部泄水管道畅通 二、无砟轨道板底座施工控制要点 (一)模板工程 1、施工前技术人员必须对工人进行全面的技术交底. 2、支模前必须按要求对支模点位及高程进行放样,根据底座板两侧的测量标记点位置及高程,确定模板安装几何位置,并依此挂线立模.立模前沿底座板边线施做砂浆底座,砂浆底座顶标高为底座板模板底高程,以满足立模要求.模板安装精度为平面(中线位置)2米米,高程0、-5米米,伸缩缝位置5米米,凸型挡台中心位置及间距2米米.(禁止采用土工布、级配碎石等杂质塞缝,缝隙过大时可采用标准方木配合砂浆塞缝,但必须避免塞缝物侵入轨道板实体.此项必须在混凝土浇注前严格检查) 3、桥梁直线段底座板边模采用18厘米厚槽钢,曲线地段根据超高高度采用组合方式拼装(禁止采用木模等低强度模板).底座板侧模内侧须保证光滑无锈迹,并涂刷脱模剂.模板安装要线条平顺,相邻模板错台不超过1米米,接缝严密. 4、底座伸缩缝模板(低密度板)要求安装牢固,按照放线位置固定于模板上,并垂直于模板边线,上部采用专用固定夹具固定于模板上,浇筑混凝土时两侧对称浇筑,防止偏压造成低密度板偏位,混凝
板式无砟轨道工程轨道板施工方案
新建铁路沈丹客运专线TJ-3标工程 CRTSⅢ板式无砟轨道工程 专项施工方案 编制： 复核： 审核： 批准： 中建股份沈丹客运专线TJ-3标项目部三工区 二〇一四年四月
目录 一、编制依据 ......................................................................................................... - 1 - 二、工程概况 ......................................................................................................... - 2 - 2.1 工程概况 ............................................................................................ - 2 - 2.2底座板布置及结构尺寸 ..................................................................... - 2 - 2.3曲线地段超高设置............................................................................. - 5 - 2.4施工条件............................................................................................. - 7 - 2.4.1自然气候条件................................................................................. - 7 - 2.4.2交通运输条件................................................................................. - 7 - 2.4.3工区沿线可用材料资源................................................................. - 8 - 2.4.4水、电、燃料可用资源情况......................................................... - 8 - 2.4.5通信................................................................................................. - 8 - 三、施工计划安排 ................................................................................................. - 8 - 3.1工期安排............................................................................................. - 8 - 3.1.1单元评估计划................................................................................. - 8 - 3.1.2施工计划......................................................................................... - 8 - 四、施工前期准备 ................................................................................................. - 9 - 4.1技术准备............................................................................................. - 9 - 4.1.1技术培训......................................................................................... - 9 - 4.1.2线下工程验收及交接..................................................................... - 9 - 五、轨道板施工 ................................................................................................... - 12 - 5.5钢筋焊网安装及钢筋加工、绑扎 ................................................... - 18 - 5.6立模 ................................................................................................... - 20 - 5.7底座混凝土施工 ............................................................................... - 21 - 5.8混凝土拆模及养护 ........................................................................... - 23 - 5.9隔离层和弹性垫层施工 ................................................................... - 24 - 5.10自密实混凝土钢筋焊接网安装..................................................... - 25 - 5.11轨道板存放..................................................................................... - 26 - 5.12轨道板铺设..................................................................................... - 29 - 5.13轨道板防上浮和偏移设备安装..................................................... - 31 - 5.14自密实混凝土层施工..................................................................... - 31 - 六、劳动力计划 ................................................................................................... - 33 - 七、各项保障措施 ............................................................................................. - 33 - 7.1工期保证措施 ................................................................................... - 33 - 7.2 质量保证措施 .................................................................................. - 34 - 7.3安全保证措施 ................................................................................... - 37 - 八、环境保护和文明施工目标及措施 ............................................................... - 38 - 8.1环境保护目标 ................................................................................... - 38 - 8.2环境保护措施 ................................................................................... - 38 - 8.3文明施工目标 ................................................................................... - 38 - 8.4文明施工措施 ................................................................................... - 39 -
目录 1 试验总体准备 (1) 1.1 试验目的 (1) 1.2 原材料准备 (1) 1.3 配合比设计选择 (1) 1.4 试验场地准备 (2) 1.5 试验段参数选取 (2) 2 施工组织 (2) 2.1 总体施工组织 (2) 2.2 试验管理人员配置 (3) 2.3 作业人员及机具设备配置 (3) 3 试验段施工工艺及方法 (4) 3.1 底座施工 (4) 3.2 底座伸缩缝设置 (6) 3.3 隔离层、弹性垫层施工 (6) 3.4 自密实混凝土施工 (7) 3.5 自密实混凝土拌制 (9) 3.6 自密实混凝土运输.............................. 错误!未定义书签。 3.7 混凝土灌注 (9) 3.8 自密实混凝土拆模 (10) 4 质量检验 (10) 5 工艺性试验总结 (11) 5.1灌注施工工艺 (11) 5.2 施工注意事项 (12) 5.3 离缝现象控制 (12) 5.4 气泡现象控制 (12) 5.5 泌水现象控制 (13) 5.6 灌注不饱满控制 (13) 6 结束语 (13)
CRTSⅢ型板式无砟轨道自密实混凝土揭板试验总结 1 试验总体准备 1.1 试验目的 （1）模拟线上实际施工条件，探索自密实混凝土搅拌、灌注工艺及灌注效果评价, 包括原材料性能检测、自密实混凝土试验室试配试验。掌握CRTSⅢ型板式无砟轨道的施工工艺流程，着重解决关键工序的施工方法。 （2）通过灌注及揭板试验，实地检验自密实混凝土的施工性能，确定自密实混凝土的基本施工配合比，以及底座板台座浇筑、机具加工准备以及灌板现场模板安装等工艺参数，通过研究和和总结形成一套成熟的、具有指导施工实践的工艺和作业工装，确保轨道板充填层混凝土灌注一次成功。 （3）通过现场试验，总结确定自密实混凝土的性能指标和施工工艺参数，包括原材料性能指标、自密实混凝土拌和物性能和施工工艺参数。 1.2 原材料准备 严格把控混凝土原材的质量、性能，确保自密实混凝土在同一配合比下的稳定性，方便检测混凝土后续调配合比的变量性能。配专检人员对每批原材进行进场验收，出合格证，并做好相关追溯。 表1-1 原材料进场情况表 1.3 配合比设计选择 根据铁科院提供的设计配合比、试配施工配合比，自密实混凝土的配合比参数应满足以下规定： （1）胶凝材料用量不宜大于580kg/m3；
CRTSⅠ型板式无砟轨道施工技术 一、概述 CRTSⅠ型板式无砟轨道由钢轨、弹性分开式扣件（本项目为WJ-7A 型扣件）、充填式垫板、轨道板、水泥乳化沥青砂浆调整层、钢筋混凝土底座、凸形挡台及其周围填充树脂等组成。结构分路基、桥梁和隧道地段，结构高度分别为787mm、687mm。轨道板均为预制，标准板长度为4962mm、3685mm和4856mm，一标范围内用到异型板长度有两种分别为4652mm和3345mm。 二、轨道结构设计 （一）总体设计 1.桥梁地段 桥梁地段轨道结构高度为687mm（钢轨176+扣件39+轨道板220+砂浆50+底座202），底座板宽度为2.8m。底座在梁面分段设置，每块轨道板长度底座设置20mm伸缩缝，伸缩缝对应凸形挡台中心并绕过凸形挡台。底座范围内梁面不设防水层和保护层，轨道中线2.6m范围内的梁面在梁场预制时应进行拉毛处理，梁体采用预埋套筒植筋与底座连接。
注意：1.底座施工之前检查梁面是否按要求拉毛。 2.轨道施工完成后再进行桥梁防水层的施工。 3.严格控制梁缝处扣件间距，一般不应大于700mm，困难条件下最大不超过725mm，不满足要求时底座进行悬出，悬出量最大不超过50mm。采取底座悬出措施后扣件间距也不能满足困难条件下要求时应对梁缝进行处理。 4.严格控制梁面高程，保证底座厚度在允许范围内。 2.路基地段 路基地段轨道结构高度为787mm（钢轨176+扣件39+轨道板220+砂浆50+底座302），底座板宽度为3.0m。底座在基床表层上分段设置，普通路基地段每3～4块轨道板长对应的底座长度设置一处伸缩缝。伸缩缝宽20mm。两块底座板之间伸缩缝处设置10根传力杆，传力杆为直径38mm的光圆钢筋。设置标准按《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表9.1执行。混凝土整体浇筑路基上每块轨道板对应一处伸缩缝，伸缩缝宽20mm。同时，在混凝土路基沉降缝上方底
无砟轨道施工现场存在问题及处理方案 1、梁面钢筋网片未进行覆盖，现场随意堆放，部分网片锈蚀严重。处理方案：对梁面钢筋网片进行覆盖，统一规划后集中存放。 2、底座板养生用棉被颜色不统一，堆压砂袋随意堆放。 处理方案：堆压砂袋建议采用京沪项目使用的白色袋子，规格统一，摆放位臵固定，保证美观。棉被在使用过程中尽量将颜色一致的铺设在相邻位臵，后续物质部门采购统一时尽量做到颜色统一。 3、施工班组未严格按照作业指导书施工，存在模板安装后才进行植筋作业等违规作业的情况。 处理方案：施工班组严格按照作业指导书的施工流程进行作业，现场管理人员加强管控，上道工序未完成坚决不允许进入下道工序。 4、施工现场未及时清理，各种钢筋、模板、扣件及小型材料、机具配件随意堆放。 处理方案：施工过程中，安排专人及时对施工区域进行清理，各种钢筋、模板、扣件及小型材料、机具统一存放，部分物件可加工移动储存箱进行存放，保证现场整洁有序。 5、植筋作业过程中，需加强现场管控，保证植筋深度及质量。 处理方案：质检人员及现场管理人员加强过程控制，发现不合格立即进行整改，杜绝质量隐患。 6、底座板模板拆模后使用车辆拖行至下一施工部位，且部分模板未
经打磨，直接涂刷脱模剂。 处理方案：模板拆除后使用车辆统一运输至下一施工部位，严禁直接在桥面上拖行，所有模板必须打磨干净后方可涂刷脱模剂，否则禁止使用。 7、浇筑混凝土前，底座板施工区域存在清理不彻底的现象。 处理方案：在浇筑混凝土前，建议采用高压水枪、鼓风机或吸尘器进行彻底清理，保证底座板施工质量。 8、隔离层铺设完成后，现场随意踩踏，导致隔离层部分区域被污染。处理方案：隔离层铺设完成后，严禁现场施工人员随意踩踏，建议在施工区域设臵警示标语，保证隔离层施工质量。 9、底座板混凝土浇筑存在洒水抹面现象。 处理方案：质检员与现场管理人员严格控制抹面过程，抹面须进行至少四次，禁止洒水抹面。 10、现场管理人员及施工人员未佩戴安全帽。 处理方案：安质部及架子队每天进行巡查，未佩戴安全帽的按相关管理办法进行处罚。 请安质部牵头，工程部配合，根据近期发现的问题按照以上格式增加，整理好后下发至施工现场
无砟轨道底座板施工建设总结 一、工程概况 1、工程围 新建京沪高速铁路土建工程JHTJ-3标段大汶河特大桥工程（起迄里程：DK475+117.45～DK496+265.27）位于市岱岳区和宁阳县，全长21.148km。 2、底座板概述 底座板是CRTS-Ⅱ型无砟轨道板的支撑基础和结构元件，通过底座板可以作出轨道超高设置。底座板通过由土工布和薄膜构成的滑动层铺设在桥梁上，底座板宽2.95m，直线段平均厚度为200mm，曲线地段根据超高设计情况计算确定，长尾通桥连续，是一块配置非预应力钢筋的钢筋混凝土板带。底座板通过梁上剪力齿槽的剪力构件与梁体剪切连接。 根据设计要求，大汶河特大桥设置临时端刺施工，即底座板划分为常规区和临时端刺区。每个单元段4～5km，相应底座板分别设置钢板连接器后浇带和齿槽后浇带。 常规区为一与桥面有剪切连接的底座板结构，常规区长度不限，但至少10跨梁，简支梁区每100m～150m布置一处钢板连接器后浇带(BL1)，浇筑时预留50cm宽后浇带。同时每孔简支梁上方的剪力齿槽区混凝土暂不浇筑，设置齿槽后浇带(BL2)，67.8cm宽。连续梁上支座板两固定连接之间设置1个后浇带，且后浇带与任一固定连接处的距离不大于75m。连续梁相邻各两孔简支梁跨中设置钢板连接器后浇

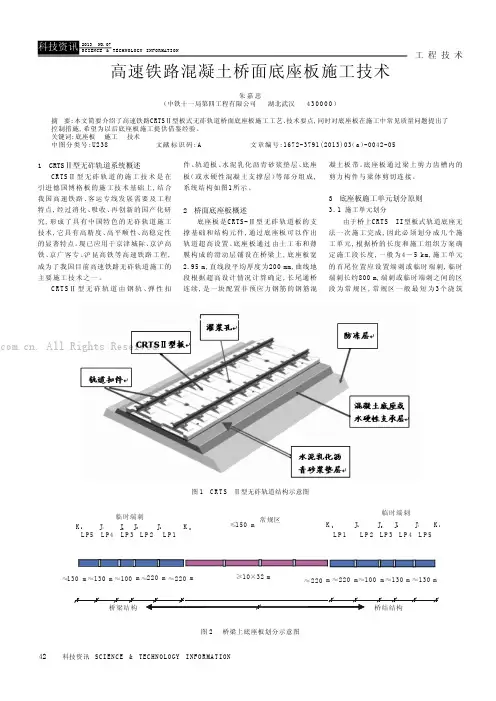

带，剪力齿槽区域混凝土与底座板一起浇筑。 临时端刺约800米，为一与桥面临时无剪切连接的底座板结构，对称分布于常规区前后两侧，临时端刺分五段，从靠近常规区一侧起依次为LP1(220±10m),LP2(220±10m,LP3(100±10m), LP4(130±10m),LP5(130±10m),各段之间跨中采用钢板连接器连接，在临时端刺中依次命名为K0，J1，J2，J3，J4，K1。临时端刺与梁端齿槽部分只进行钢筋连接，浇筑时预留67.8cm宽剪力齿槽后浇带。 常规区、临时端刺布置图 按照上述定义要求，每个施工单元至少1920m(800+320+800)，一般4～5km为宜，同时划分时要遵守以下条件和原则： ①施工单元要根据作业面布置情况事先统一规划，确定相邻作业面拉顺序和分工责任； ②常规区两个相邻后浇带之间距离不大于160m； ③临时端刺不能设置在连续梁上，且距连续梁至少两孔简支梁； ④左右线临时端刺布置要错开两孔梁； ⑤钢板连接器与剪力齿槽间距≤75m； ⑥未与梁剪切连接的长度≤150m； ⑦钢板连接器距梁缝间距≥5m;
2.3.8无砟轨道施工方案 2.3.8.1 总体施工方案 本标段无砟轨道采用CRTS Ⅲ型板式无砟轨道。其由钢轨、扣件、预制轨道板、配筋的自密实混凝土、限位凹槽、中间隔离层（土工布）和钢筋混凝土底座等部分组成。CRTS Ⅲ型板式无砟轨道结构见“图2-3-8 CRTS Ⅲ型板式无砟轨道横断面图”。轨道板采用单元分块式结构，在路基和桥梁地段轨道板间采用不连接的分块式结构。 轨道中心线 轨道板中间隔离层 自密实混凝土 钢筋混凝土底座 图2-3-8 CRTS Ⅲ型板式无砟轨道横断面图 扣件：采用WJ-8B型弹性扣件。 轨道板：采用先张法预应力轨道板，标准轨道板型号为P5600、P4925和P4856三种，板厚均为200mm，承轨台高度为38mm，混凝土强度等级为C60。 自密实混凝土及限位凹槽：轨道板下铺设自密实混凝土，强度等级为C40，设计厚度为90mm，长度和宽度与轨道板对齐，中间设置单层钢筋焊网。自密实混凝土与混凝土底座采用限位凹槽的方式进行限位和纵横向力的传递，每块轨道板下设置两个限位凹槽，凹槽尺寸为700mm×1000mm，限位凹槽处加设配筋，限位凹槽周围（侧面）设置弹性垫层，弹性垫层应满足结构受力、变形和材料耐久性要求。 中间隔离层：采用厚度为4mm的土工布。 底座：采用钢筋混凝土结构，双层CRB550级冷轧带肋钢筋焊网，直径为φ12mm。底座伸缩缝宽度为20mm，采用聚苯乙烯泡沫塑料板填缝；路基地段底座混凝土强度等级为C35，底座宽度3100mm，底座板厚度为300mm。每3块～4块轨道板对应长度设置宽度为20mm伸缩缝，在伸缩缝位置设置传力杆；桥梁地段底座混凝土强度等级为C40，长度为对应每块轨道板长度，底座宽度为2900mm，底座板厚度为200mm。
I型板式无砟轨道混凝土底座施工技术交底 1技术交底范围 XXX-XXX里程段I型板式无砟轨道底座及凸台工程施工，全长XXXm。 2设计情况 CRTSⅠ型板式无砟轨道结构开式扣件、充填式垫板、轨道板、水泥乳化沥青砂浆、混凝土底座、凸型挡台及其周围填充聚氨酯树脂等组成。 图2.1.1板式无砟轨道结构图 底座采用C40混凝土。 桥上板式轨道底座厚260mm，宽度2800mm。每隔1 个板单元设一横向伸缩缝，伸缩缝宽20mm，缝中心用泡沫塑料板或泡沫橡胶板填缝，采用聚氨酯或沥青软膏密封。 路基上底座厚300mm，宽度3200mm。每隔3－5个轨道板单元设一底座横向伸缩缝，伸缩缝对应凸台中心位置，伸缩缝间设置传力杆。 隧道内底座厚300mm，宽度2800mm。隧道内距洞口200m范围内底座为非连续设置，每块轨道板底座设置1个横向伸缩缝，距洞口200m范围外，底座每3-5轨道板设一横向伸缩缝。伸缩缝绕过凸台。为保证与隧道沉降缝变形协调，在沉降缝处，底座对应设置伸缩缝，底座横向伸缩缝20mm，伸缩缝对应凸台中心位置，其余部分伸缩缝绕过凸台，缝中心用聚乙烯
泡沫板填充。 3施工准备 3.1作业准备 进行原材料储备，作好供应计划，进行钢筋加工及砼供应准备。 提前作好底座模型、伸缩缝模型及凸台定型模型加工的准备，满足于现场施工尺寸要求。 进行施工机械、机具、劳动力的配置，满足工期循环安排。 对接好线下单位，提早协商进场交接工作面。 3.2原材料技术要求 （1）水泥 水泥采用强度等级不低于P.O32.5的普通硅酸盐水泥。其技术要求符合《铁路混凝土结构耐久性设计暂行规定》中的规定。其它技术要求符合相关规定。 （2）粗骨料 粗骨料采用5～25mm的连续级配天然岩石碎石，分级贮存、分级运输、分级计量，其技术要求符合铁路混凝土结构耐久性的规定。 （3）细骨料 采用硬质洁净的天然砂，细度模数范围为2.3～3.0，其技术要求符合铁路混凝土结构耐久性的规定。 （4）不使用具有碱-碳酸盐反应或砂浆膨胀率大于0.20%的碱-硅酸反应的骨料；当骨料的砂浆膨胀率为0.10～0.20%时，混凝土最大碱含量不得超过3kg/m3。在生产前及粗骨料或细骨料来源改变时，根据规定对骨料的碱活性进行试验和评价，由国家认可的检验单位提出报告。 （5）水
新建铁路 西安至成都客运专线（四川段）XCZQ-4标 CRTS I型双块式无砟轨道 底座板施工技术交底 编制: 复核: 审核: 中铁五局西成铁路客运专线工程指挥部第四项目部 二O—五年六月 CRTS I型双块式无砟轨道底座板施工技术交底
1、编制依据 1.1西成客专施轨-12 (EY) 1.2高速铁路轨道工程施工质量验收标准(TB10754-2010) 1.3高速铁路轨道工程施工技术指南(铁建设【2010 ] 241号) 2、适用范围 本作业指导书适用于新建西成铁路客运专线四川段XCZQ-4、5标无砟 轨道桥梁底座施工。 3、作业准备 3.1、内业技术准备 无砟轨道施工前组织技术人员阅读、审核施工图纸，明确有关技术问题，熟悉规范和技术标准。在无砟轨道施工开工前组织管理及技术人员认真学习实施性施工组织设计，制定施工安全保证措施，提出应急预案。对施工作业人员进行技术交底和上岗前技术培训，考核合格后持证上岗。 3.2、外业技术准备 桥梁必须完成沉降评估后方可进行无砟轨道施工。桥上无砟轨道底座施工前，组织技术人员必须对桥面高程、中线位置测量复核验收，确保满足设计要求。桥上CP皿点完成测设后，组织技术人员对CP皿点进行测设复核，经过测量复核，确定CP皿点准确后方可进行底座施工。 4、技术要求 4.1底座板结构尺寸 桥上无砟轨道直线段底座板横向宽度2800mm，直线段厚度210mm ,
每个底座板中间设置2个凹槽，凹槽上口长1022mm 、宽700mm ，下口 长 1000mm 、宽 678mm,深度 110mm 。 如图1所示。 图1直线段底座布置图 桥上无砟轨道曲线段底座板横向宽度 2800mm ，桥上无砟轨道曲线段 的超高是通过底座实现，曲线段底座厚度根据超高不同而不同，本标段最 大超高H=90mm ，横断面呈梯形，各端点相对轨底高度可与直线段各端点 相对轨底高度按线型变化计算，如图 2所示。通过不同超高计算，实现无 砟轨道曲线和缓和曲线的轨道布置形式，如图 3所示。 轨道中心线 - -725 ,642 ] ” 50i * ,506 505 ■ 642 Z - 钢轨 皿逆床-2S5 C40底座 -51S 5% - " _-r ~.——== = = = 町-湖杵 SK-2双块式轨枕 预埋钢筋及套俺
5.4 正线轨道工程施工方法及工艺 5.4.1轨道板运输 5.4.1.1运输 本标段轨道板由其他标段板厂供应，本标段只设置4处轨道板厂存放场。 ①由本单位负责将板运至各铺设点存放，采用平板车运板，汽车吊配合装卸。 ②运输时应采取防止轨道板倾倒和三点支承的相应措施，并应保证轨道板不受过大的冲击。 ③在运输过程中轨道板之间用方木垫起。在运输过程中为防止紧急刹车时，轨道板因滑动而造成板体损坏，可用草帘作为填塞衬垫加以防护。 ④轨道板在存放和运输时，应在定位螺母和起吊螺母等处安装相应的防护装置。 5.4.1.2运输注意事项 ①吊板用钢丝绳应有足够的安全系数，钢丝绳存在有影响承载力的缺陷时不应再用。 轨道板起吊采用专用的起吊架进行吊装作业，操作人员要定期的对起吊设备、机具进行安全检查(如:起吊螺母是否弯曲、开裂、滑丝、吊装钢丝绳是否断丝或磨损严重,桁车的机械性能有无保证等)。 ②轨道板的起吊螺栓必须充分拧紧后才能开始起吊工作。 ③轨道板翻转作业中，采用专用的翻板架和起吊机械进行，保证轨道板边缘不受损伤，轨道板与地面相接触部位必须垫以10cm以上的硬杂木。④轨道板起吊必须保持板体水平，且缓慢进行。吊装过程中必须有操作人员扶着板体，以便于掌握轨道板的运行方向，使轨道板不受到振动和碰撞。 ⑤装车前先画出车辆底板纵横中心线，以横向中心线为界对称装载。 ⑥每叠轨道板纵横向中心线要重合，其纵向中心线投影与车底板纵中
心线应重合，偏差控制在±20mm以内，并采用钢丝绳进行加固，保证运输过程中轨道板与运输车辆间不发生相对移动。 ⑦装车时应注意不同板型的装车顺序，确保装车顺序与现场铺设顺序基本一致。 5.4.1.3轨道板场外存放 ①临时存放点应设置承载力满足要求的存板台座，不应产生不均匀沉降。存板台座要求坚固、平整、并要求在台座上铺设橡胶皮，以保证轨道板边角不受损伤。 ②轨道板存放以垂直立放为原则，并采取防倾倒措施。 ③为防止在轨道板两侧倾倒，相邻轨道板间用专用连接装置（连接螺栓、U型卡等）连接。 ④轨道板现场存放时间不宜过长，可按存板数量稍大于铺板进度需求控制，否则，必须采取相应的防护措施。 ⑤在夏季时，为避免日光直射使板体表面产生龟裂，应覆盖草帘等作为防护措施。 5.4.2施工测量 5.4.2.1施工条件评估 （1）板式轨道施工前，应由建设单位组织相关单位对线下工程的沉降变形观测资料进行分析评估，并提出分析评估报告。 （2）在分析评估工后沉降变形符合设计要求后，方可进行板式轨道的施工。 5.4.2.2轨道控制网CPⅢ测设 根据现行《高速铁路工程测量规范》的相关要求进行施工测量。施工测量采用分期建网，下部结构工程和无砟轨道工程根据同一设计交桩网测设施工控制网，按照先整体后局部，高精度控制低精度的原则，结合设计平面图、现场平面布置及施工现场的具体情况，选择通视条件好、安全易保护的地点布置网点、选定网型。 采用GPS、全站仪、水准仪等精密测量仪器测设控制网，确保轨道板铺设精度和满足质量要求。其测量平面控制网分三级布设，第一级为基础平面控制网（CPⅠ），第二级为线路控制网（CPⅡ），第
提高无砟轨道底座板施工质量 中铁X局二公司郑万铁路河南段站前九标项目部QC小组 一、工程概况 新建郑州至万州铁路河南段站前工程9标，正线里程DK308＋572.90～DK357＋612.763,无砟轨道工程主要包含CRTS-Ⅰ型双块式无砟轨道单线97.397km，桥上无砟轨道混凝土底座直接浇筑在桥面上，并与桥面上预埋的连接钢筋连接。采用分块式结构，底座板采用C40混凝土厚210mm，宽2800mm，每块底座板上设置两个限位凹槽，限位凹槽在高度方向成四棱台型，倾角为1:10，上下表面的尺寸分别为1022×700mm、1000×678mm，高度为110mm。 历史成绩： 2016年4月小组开展的《高墩盖梁千斤顶快速调节抱箍支架施工工艺研究应用》成果，荣获“2016年度河南省优秀质量管理小组（二等奖）”荣誉称号，并推荐至中建协进一步参赛。2017年7月荣获中建协工程建设优秀质量管理小组二等奖。
三、选题理由 四、现状调查 小组于2017年9月底对近期施工的120块无砟轨道底座板，1200项检测数据进行调查，经统计分析后制出超标情况统计调查表及排列图。 不合格因素频数频率统计表 制表人：制表日期：2017年9月29日 底座板不合格问题检测超标排列图 制表人：制表日期：2017年9月29日
小组通过分析图表认为：在不考虑其他四个因素的情况下，若凹槽四角裂缝的问题能够解决100%，经计算，底座板施工质量合格率可以提高到（1200-26）/1200*100%=97.8%；若解决80%，经计算，底座板施工质量合格率可以提高到（1200-26-65*（1-80%）/1200=96.8%。 五、目标设定 根据以上调查情况和统计结果，小组确定了本次QC活动目标：将底座板施工合格率由原来的92.4%提升至96.8%。 小组活动目标柱状图对比表 六、要因分析 QC小组成员经过开会讨论，用关联图对底座板凹槽四角裂缝的问题进行论证分析： 七、要因确认
