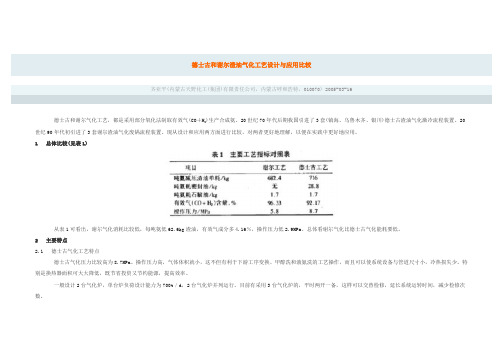

几种常见煤气化炉的工艺性能比较

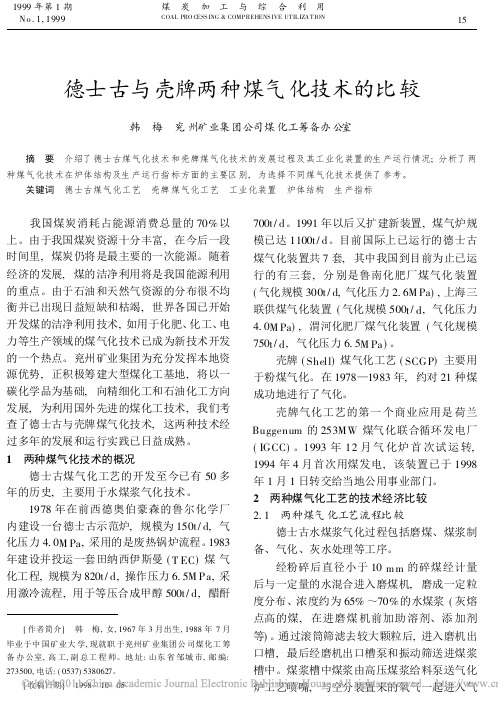

德士古、壳牌、GSP气化炉具体参数比较
目录 1、岗位任务..................... - 1 - 2、工艺描述..................... - 1 - 3、联锁系统（根据现有联锁逻辑图编写） ............................... - 5 - 4、工艺指标.................... - 20 - 5、主要设备一览表：见附表...... - 21 - 6、开车 ....................... - 21 - 7、停车 ....................... - 42 - 8、倒系统（A为运行炉，B为备用炉）. - 50 - 9、正常操作要点................ - 50 - 10、不正常现象及事故处理....... - 52 - 11、巡回检查制度............... - 62 - 12、基本操作................... - 63 -
1、岗位任务 磨煤工序生产的合格水煤浆与空分生产的氧气在一定的工艺条件下进入气化炉内进行部分氧化反应，产生以CO、H2、CO2为主要成分的合成气，经增湿、降温、除尘后送入下游变换工序；同时，将系统中产生的黑水送入闪蒸、沉降系统，以达到回收热量及灰水再生、循环使用的目的，粗渣及细渣送出界外。 2、工艺描述 （1）制浆系统： 由煤贮运系统来的小于10mm的碎煤进入煤贮斗（V1001）后，经煤称量给料机（W1001）称量送入磨机（M1001)。粉末状的添加剂由人工送至添加剂溶解槽(V1005)中溶解成一定浓度的水溶液，由添加剂溶解槽泵(P1004)送至添加剂槽(V1004)中贮存。并由添加剂计量泵(P1002A/B)送至磨机(M1001)中。添加剂槽可以贮存使用若干天的添加剂。在添加剂槽(V1004)底部设有蒸汽盘管,在冬季维持添加剂温度在20--30℃，以防止冻结。 甲醇废水、低温变换冷凝液、循环上水和灰水送入研磨水槽(V1006)，正常用灰水来控制研磨水槽液位，当灰水不能维持研磨水槽(V1006)液位时，才用循环上水来补充。工艺水由研磨水泵(P1003A/B)加压经磨机给水阀（FV1005）来控制水量送至磨机。煤、工艺水和添加剂一同送入磨机（M1001）中研磨成一定粒度分布的浓度约60~65%合格的水煤浆。水煤浆经滚筒筛（S1001）滤去3mm以上的大颗粒后溢流至磨机出料槽(V1003)中，由磨机出料槽泵（P1001）经分流器（V1104）送至煤浆槽（V1101A/B）。磨机出料槽(V1003)和煤浆槽（V1101A/B）均设有搅拌器(X1001、X1101A/B)，使煤浆始终处于均匀悬浮状态。 （2）气化炉系统： 来自煤浆槽（V1101A/B）浓度为60~65%的煤浆，由煤浆给料泵（P1101A/B/C）加压，投料前经煤浆循环阀(XV1203A/B/C)循环至煤浆槽（V1101A/B）。投料后经煤浆切断阀(XV1202A/B/C)送至德士古烧嘴的内环隙。 空分装置送来的纯度为%的氧气经氧气缓冲罐(V1210)贮存，由氧气总管放空控制阀(FV1214)控制氧气压力为~，在投料前打开氧气手动阀(HV1240A/B/C)，用氧气调节阀(FV1205A/B/C)控制氧气流量（FIA1204/05/06A/B/C），经氧气放空阀(XV1207A/B/C)送至氧气消音器(X1201)放空。投料后由氧气调节阀(FV1205A/B/C)控制氧气流量经氧气上、下游切断
主流煤气化技术及市场情况系列展示（之五） 壳牌煤气化技术 技术拥有单位：壳牌全球解决方案国际私有有限公司 壳牌是世界知名的国际能源公司之一。壳牌煤气化技术可以处理石油焦、无烟煤、烟煤、褐煤和生物质。气化炉的操作压力一般在，气化温度一般在1400～1700摄氏度。在此温度压力下，碳转化率一般会超过99%，冷煤气效率一般在80～83%。对于废热回收流程，合成气的大部分显热可由合成气冷却器回收用来生产高压或中压蒸汽；如配合采用低水气比催化剂的变化工艺，在变换单元消耗少量蒸汽即可保证变换深度要求，剩余大量蒸汽可送入全厂蒸汽管网，获得可观的经济效益。 目前，壳牌全球解决方案国际私有有限公司负责壳牌气化技术的技术许可，工艺设计以及技术支持。2007年壳牌成立了北京煤气化技术中心，2012年初，壳牌更是将其全球气化业务总部也从荷兰移师中国，这充分体现了壳牌对中国现代煤化工蓬勃发展的重视，同时壳牌也能更好地利用其全球气化技术能力，贴近市场，为中国客户提供更加快捷周到的技术支持。目前，在北京的壳牌煤气化技术团队可提供从研发、工程设计、培训、现场技术支持以及生产操作和管理的全方位技术支持和服务。 一、整体配套工艺 根据不同的煤质特性以及用户企业的不同生产需求和规划，壳牌开发了下面3种不同炉型： 壳牌废锅流程是当前工业应用经验最丰富的干粉气化技术。它的效率和工艺指标的先进性已经得到了验证和认可，而且在线率也在不断创造新的世界纪录，大部分客户已实现满负荷、长周期、安全、稳定运转。如果业主比较关注热效率,全厂能效和环保效益的话，采用壳牌废锅流程并配合已成功应用的低水气比变换技术应该是最合适稳妥的方案。 壳牌上行水激冷流程特别适合处理有积垢倾向的煤种；适合大型项目，此外投资低，可靠性高。对于比较关注在线率和低投资的业主，采用壳牌上行水激冷流程应该是最合适稳妥的方案。
德士古气化炉 Texaco(德士古)气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946年研制成功的，1953年第一台德士古重油气化工业装置投产。在此基础上，1956年开始开发煤的气化。本世纪70年代初期发生世界性危机，美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛(Montebello)研究所建设了日处理15t的德士古气化装置，用于烧制煤和煤液化残渣。目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉。 典型代表产品我厂制造过的德士古气化炉典型的产品有:渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。1992年为渭河研制的德士古气化炉是国际80年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个，并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳，一起同向流下，离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣罐，经排渣系统定时排放。煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料,燃烧效率达96~99%或更高,锅炉效率在90%左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料[1]。具有较好的发展与应用前景。水煤浆的气化是将一定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体,与氧气在加压及高温条件下不完全燃烧,制得高温合成气的技术,以其合成气质量好、碳转化率高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注,我国也将水煤浆气化技术列为“六五”、“七五”、“八五”、“九五”的科技攻关项目。本文基于目前我国水煤浆气化技术的现状,以Texaco气化炉为研究对象,根据对气化炉内流动、燃烧和气化反应的特性分析,将Texaco气化炉膛分成三个模拟区域,即燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿
工艺原理 壳牌煤气化过程是在高温、加压条件下进行的，煤粉、氧气及少量蒸汽在加压条件下并流进入气化炉内，在极为短暂的时间内完成升温、挥发分脱除、裂解、燃烧及转化等一系列物理和化学过程。由于气化炉内温度很高，在有氧条件下，碳、挥发分及部分反应产物（H2和CO 等）以发生燃烧反应为主，在氧气消耗殆尽之后发生碳的各种转化反应，即气化反应阶段，最终形成以CO和H2为主要成分的煤气离开气化炉。 工艺流程 目前，壳牌煤气化装置从示范装置到大型工业化装置均采用废锅流程，激冷流程的壳牌煤气化工艺很快会推向市场。 原料煤经破碎由运输设施送至磨煤机，在磨煤机内将原料煤磨成煤粉（90%<100μm）并干燥，煤粉经常压煤粉仓、加压煤粉仓及给料仓，由高压氮气或二氧化碳气将煤粉送至气化炉煤烧嘴。来自空分的高压氧气经预热后与中压过热蒸汽混合后导入煤烧嘴。煤粉、氧气及蒸汽在气化炉高温加压条件下发生碳的氧化及各种转化反应。气化炉顶部约1500℃的高温煤气经除尘冷却后的冷煤气激冷至900 ℃左右进入合成气冷却器。经合成气冷却器回收热量副产高压、中压饱和蒸汽或过热蒸汽后的煤气进入干式除尘及湿法洗涤系统，处理后的煤气中含尘量小于1 mg/m3送后续工序。 湿洗系统排出的废水大部分经冷却后循环使用，小部分废水经闪蒸、沉降及汽提处理后送污水处理装置进一步处理。闪蒸汽及汽提气可作为燃料或送火炬燃烧后放空。 在气化炉内气化产生的高温熔渣，自流进入气化炉下部的渣池进行激冷，高温熔渣经激冷后形成数毫米大小的玻璃体，可作为建筑材料或用于路基。 技术特点 （1）煤种适应性广 对煤种适应性强，从褐煤、次烟煤、烟煤到无烟煤、石油焦均可使用，也可将2种煤掺混使用。对煤的灰熔点适应范围比其他气化工艺更宽，即使是较高灰分、水分、硫含量的煤种也能使用。 （2）单系列生产能力大 目前已投人生产运行的煤气化装置单台气化炉投煤量达到2000 t/d 以上。
鲁奇加压气化炉工艺操作 新疆广汇新能源造气车间－－程新院 一、相关知识 1、影响化学平衡的因素有三点：①反应温度（T）、②反应压力（P）、 ③反应浓度（C）。勒夏特列原理：如果改变影响化学平衡条件之一（T、P、C），平衡将向着能够减弱这种改变的方向移动。 2、气化炉内氧化层主反应方程式 ① 2C+O?＝CO?（－Q）ΔH＜０ ②2C+O?＝2CO（－Q）ΔH?＜０ ΔH＜ΔH? 3、气化炉内还原层主反应方程式 ③C＋CO?＝2CO（＋Q）ΔH?＞０ ④C＋H?O＝CO+H?（＋Q）ΔH?＞０ ⑤C＋2H?＝CH?（＋Q）ΔH5＞０ ΔH?＞ΔH?＞ΔH5 ｜ΔH｜＞ΔH?＞｜ΔH?｜＞ΔH?＞ΔH? 4、煤灰熔点对气化炉的影响 鲁奇气化炉的操作温度介于煤的DT（变形温度）和ST（软化温度）之间。若入炉煤的灰熔点高，则操作时适当降低汽氧比，相应提高炉温，蒸汽分解率增加，煤气水产量低，气化反应完全，有利于产气。但是受气化炉设计材料的制约，汽氧比不能无限制降低，否则可能会烧坏炉篦及内件。因此受设备材质的局限，煤灰熔点不能太高，
一般控制在1150℃≦DT≦1250℃。反之，若煤灰熔点低，则操作时要适当提高汽氧比，相应降低炉温（防止炉内结渣，造成排灰困难），蒸汽分解率降低，煤气水产量增加，气化反应速度减缓，不利于产气。因此入炉煤的灰熔点要尽可能在一定的范围内，不能变化太大。二、汽氧比的判断 鲁奇加压气化炉汽氧比是调整控制气化过程温度，改变煤气组份，影响副产品产量及质量的重要因素。汽氧比过低，会造成气化炉结渣，排灰困难，不利于产气；汽氧比过高，会造成灰细或排灰困难，煤气水产量增加等。因此，在不引起灰份熔融的情况下，尽可能采用低的汽氧比。汽氧比的高低应该结合煤气组份中有效气体的含量、灰样和指标参数做出准确的判断！ 1、从煤气组份1判断汽氧比的高低 我们在实际操作中一般都根据CO2、CO、H2、CH?来判断汽氧比的高低，下面分情况进行说明。 1：我公司白石湖煤产气组份 ａ、煤气组份中CO2和CH?同时降低，CO和H2同时升高，这种情况最容易判断，根据还原层反应方程式 ③C＋H?O＝CO+H?ΔH?＞０ ④C＋CO?＝2COΔH?＞０
13种煤气化工艺的优缺点及比较 我国是一个缺油、少气、煤炭资源相对而言比较丰富的国家，如何利用我国煤炭资源相对比较丰富的优势发展煤化工已成为大家关心的问题。近年来，我国掀起了煤制甲醇热、煤制油热、煤制烯烃热、煤制二甲醚热、煤制天然气热。有煤炭资源的地方都在规划以煤炭为原料的建设项目，这些项目都碰到亟待解决原料选择问题和煤气化制合成气工艺技术方案的选择问题。现就适合于大型煤化工的比较成熟的几种煤加压气化技术作评述，供大家参考。 1、常压固定层间歇式无烟煤（或焦炭）气化技术 这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。从发展看，属于将逐步淘汰的工艺。 2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术 这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm 粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。 3、鲁奇固定层煤加压气化技术 主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。 4、灰熔聚流化床粉煤气化技术 中科院山西煤炭化学研究所的技术，2001年单炉配套20kt/a合成氨工业性示范装置成功运行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉，床层温度达1100℃左右，中心局部高温区达到1200-1300℃，煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。床层温度比恩德气化炉高100-200℃，所以可以气化褐煤、低化学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。缺点是气化压力为常
石油化工建设10. 03 图1气化炉整体模型 1气化炉概况 近年来，随着煤化工的兴起，煤液化技术、煤制甲醇、油改煤在国内大批推进，其中壳牌气化炉（以下简称：气化炉）是采用最多的设备之一，如神华煤制油、中原大化50万t 甲醇装置、大唐多伦168万t 甲醇46万t 煤基烯烃均采用壳牌专利技术。壳牌气化炉一律为专利设备整体引进，并由外商进行总体设计，其壳体部分大致分由两个国家制造：西班牙、印度L ＆T 公司；内件部分由荷兰SEG 公司设计，分别由西班牙和L ＆T 公司制造；其结构形式为膜式水冷壁结构。1.1气化炉总体介绍 气化炉主要由壳体和内件组成。其中壳体分为反应器（Re-actor ）＋激（急）冷管（Quench Pipe ）（位号：V1301），合成气冷却器（Syngas Cooler ）＋气体返回室（Gas Return Chamber ）（位号：V1302），输气管（Transfer Duct ）（位号：V1303）。内件分为渣池（位号：V1401）、激冷管中压蒸汽发生器（位号：E1301）、输气管中压蒸汽发生器（位号：E1302）、合成气冷却器中压蒸汽发生器（位号：E1303）、气化炉反应器中压蒸汽发生器（位号：E1320）以及气体返回室内的立管（主管）和斜管（支管）等七部分。1.2设备材料及设备规格 气化炉整体重量约1300t 。壳体主要材质为SA387GR11CL2；在反应器段、合成气冷却器段有一部分材质为复合材料SA387GR11CL2＋NO8825；最大壁厚285mm ；壳体最大内径Φ4630mm ；需要现场组对焊缝处的壁厚为65～90mm ；整体长段50.2m 。气化炉整体模型如图1所示。1.3设备分段（以2000t 炉子为例） 为了满足设备内陆道路运输及组焊吊装要求，在初步设计期间，技术方案的讨论必须有制造厂商参加，他们必须充分考虑 管口方位、外壳外部尺寸等因素，并按照以下尺寸和重量极限进 行设计分段： （1）组件高度最高5.1m ；（2 ）组件宽度最大7m ；（3）组件长度最长25.00m ；（4）组件重量 最大150t 。 具体的设备分段情况列表如表1、表2所示：（注大唐3000t 炉子分段的几何尺寸及重量略大些） 壳牌气化炉的现场组焊技术 ■肖晓磊 中国化学工程第十一建设公司河南开封 475002 摘 要通过与壳牌公司技术交流，借鉴国外压力容器组焊的先进经验，在国内中石化油改煤工程投料调试的经验基础上， 结合大型气化炉组焊技术的工程实例，阐述一项成熟的气化炉现场组焊技术。本文着重于描述施工程序（组装流程） 、组对与焊接、内件安装。对于无损检测、消除应力热处理、液压试验、衬里等仅做一般性介绍。关键词壳牌技术气化炉现场组对 焊接 中图分类号TG44 文献标识码B 文章编号1672-9323（2010）03-0035-08 35
德士古气化炉 TeXaCo(德士古）气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946 年研制成功的， 1953年第一台 德士古重油气化工业装置投产。在此基础上， 1956 年开始开发煤的气化。本世纪 70 年代初期发生世界性危机,美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛 (Montebello) 研究所建设了日处理 15t 的德士古气化装置，用于烧制煤和煤液化残渣. 目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉. 典型代表产品我厂制造过的德士古气化炉典型的产品有 : 渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。 1992 年为渭河研制的德士古气化炉是国际 80 年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它 的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个,并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉 内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的 裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气 二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳,一起同向流下，离开 反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣 罐，经排渣系统定时排放.煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料，燃烧效率达96～99%或更高，锅炉效率在 90％左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠，低 污染的新型清洁燃料［1］.具有较好的发展与应用前景。水煤浆的气化是将一定粒 度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体 ，与氧气在加压 及高温条件下不完全燃烧，制得高温合成气的技术,以其合成气质量好、碳转化率 高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注 ，我国也将水煤 浆气化技术列为“六五"、“七五”、“八五"、“九五”的科技攻关项目。 本 文基于目前我国水煤浆气化技术的现状,以TeXaCo 气化炉为研究对象,根据对气化 炉内流动、燃烧和气化反应的特性分析,将TeXaCO 气化炉膛分成三个模拟区域，即 燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿 真模型.该模型 德 士 古气 化 炉
614操作规程 一、岗位任务： 本岗位对气化炉排出的黑水进行闪蒸，回收灰水和热量。 二、管辖范围： 工段的管辖范围是，V1401—V1408、E1401—E1404、P1411E、P1401、P1402、P1406、P1411、P1412、Q1401、渣池及上述设备相关的管道、阀门、调节阀仪表、电动机和其它各种设备所属附件。 三、开车： 大检修后开车： 系统机电仪安装检修完毕，吹扫或清洗干净，气密实验、单体试车及全部仪表调试合格后准备开车。 1．启动真空闪蒸系统： 在气化炉投料前，启动真空闪蒸系统： a．向E1402、E1403、E1404和P1411E供CW；打开换热器CW进出口阀、排气后关闭排气阀； b．打开DW到V1406的截止阀，向V1406供脱盐水； c．当V 1406液位达到50%时，按泵运行规程启动P1412，LICA1408稳定后投自动； d．打开P1411密封水阀、FI14102前阀、打开LV1409前后截止阀，LICA1409投自动，当液位稳定后，停DW； e．由P1401-3/4向V1404送水；打开P1401出口到V1404截止阀，关闭到S1401的截止阀，建立V1404的上塔液位； f．打开LV1404，当上塔液位达到50%时，打开LV1406； g．V1404下塔液位达到50%时，按运行规程启动P1402，打开LV1407前后阀，关闭导淋阀，打开P1402到S1401的截止阀，手动打开LV1407； f．当V1404上塔液位达到50%且上、下塔液位均稳定后，LICA1406、LICA1407投自动； h．按运行规程启动P1411； i．投用PIC1404/PIC1406，打开PV1404前后截止阀，关闭旁路阀，打开PV1406截止阀，逐渐降PICA1406、PICA1404的设定值，直到 PICA1404 -64，24KPa PICA1406 -91，50KPa 如果PICA1404压力不正常，通过N3管线上的放空阀吸入空气；或检查LV1405阀位。V1405液位达到50%时，打开LV1411前后截止阀，LI1411投自动； 当V1404上塔压力稳定后，停止吸入空气，关闭第二道给气阀后，关闭排气阀； 打开LV1408前后截止阀，关闭旁路阀，LICA1408投自动设定50%； j．确认P1402泵送水S1401后，启动P1409加絮凝剂（开车前溶好物料）； k．确认P1406向气化炉供水后，启动P1410给P1406入口管线加分散剂； l．打开P1502给V1408供水截止阀（两道阀，第一道位于P1502出口，第二道位于614框架E1401东北侧）； 2．接通黑回管线
常压炉和鲁奇炉对比 一、气化装置投资对比： 鲁奇加压气化炉（含空分）-----------6.665亿； 纯氧常压气化炉（含空分）-----------3.297亿； 该项对比结果为：纯氧常压气化炉比鲁奇炉少投资3.368亿。 二、年运行费用对比 鲁奇加压气化炉-------------年生产费用3.79亿元； 纯氧常压气化炉-------------年生产费用4.62亿元； 该项对比结果为：纯氧常压气化炉年运行成本比鲁奇炉高 1.43亿元。 三、常压炉和鲁奇炉对比结论 加压鲁奇炉一次性投资多3.368亿元。运行成本年节省1.43亿元，在2.35年回收该一次投资。对比结论是鲁奇炉比常压炉更适合本项目。
四、常压炉和鲁奇炉分析明细 1、投资对比 序 号项目 纯氧常压气化炉 万元 鲁奇加压气化 万元 1 焦块筛分+焦粉制块 +输送 650 650 2 入炉前煤锁100 800 3 煤气炉系统11700（8开备2）38000（三开一备） 5 循环水处理站（回收）1220 12000 6 气柜+电除尘1000 7 一级压缩机 二级压缩机 10000 8 空分8000 15000（汽轮机拖动） 投资合计 3.297亿 6.665亿差值+3.368亿 该项对比结果为：纯氧常压气化炉比鲁奇炉少投资3.368亿2、年运行费用对比
一年（8000小时）生产费用表 序号项目纯氧常压气化炉鲁奇加压气化 1 焦炭t/h53 56 8000小时万元 13568 14336 （焦炭320元/t） 2 氧气耗Nm3/h 2592019948 8000小时万元 6220.8 4787.52 （氧气0,3元/Nm3） 3 蒸汽耗t/h 82126 30（回收用） 8000小时万元 7872 12096 （蒸汽120元/t） 4 电耗kw h 408001600 8000小时万元 18604.8 729.6 （电价0,57元/kwh） 8000小时生产费用 46265.631949.12 5合计 万元 差值+14316.68 对比结果：纯氧常压气化炉年运行成本比鲁奇炉高1.43亿元。
各种煤气化工艺的优缺点 1、常压固定层间歇式无烟煤（或焦炭）气化技术 这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。从发展看，属于将逐步淘汰的工艺。 2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术 这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。 3、鲁奇固定层煤加压气化技术 主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。 4、灰熔聚流化床粉煤气化技术 中科院山西煤炭化学研究所的技术，2001 年单炉配套20kt/a 合成氨工业性示范装置成功运 行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉， 床层温度达1100C左右，中心局部高温区达到1200-1300C,煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。床层温度比恩德气化炉高100-200C，所以可以气化褐煤、低化 学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。缺点是气化压力为常压，单炉气化能力较低，产品中CH4含量较高（1%-2%，环境污染及飞灰综合利用问题有待进 一步解决。此技术适用于中小氮肥厂利用就地或就近的煤炭资源改变原料路线。 5、恩德粉煤气化技术 恩德炉实际上属于改进后的温克勒沸腾层煤气化炉，适用于气化褐煤和长焰煤，要求
德士古气化炉 1.德士古气化炉概况 德士古水煤浆加压气化工艺简称TCGP ,是美国德士古石油公司TEXACO 在重油气化的基础上发展起来的。1945 年德士古公司在洛杉矶近郊蒙特贝洛建成第一套中试装置,并提出了水煤浆的概念,水煤浆采用柱塞隔膜泵输送,克服了煤粉输送困难及不安全的缺点,后经各国生产厂家及研究单位逐步完善,于80年代投入工业化生产,成为具有代表性的第二代煤气化技术。 国外已建成投产的装置有6套，15台气化炉；国内已建成投产的装置有8套，24台气化炉，正在建设、设计的装置还有4套，13台气化炉。已建成投产的装置最终产品有合成氨、甲醇、醋酸、醋酐、氢气、一氧化碳、燃料气、联合循环发电。 我国自鲁南化肥厂第一套水煤浆加压气化装置（2台气化炉）1993年建成投产以来，相继建成了上海焦化厂气化装置（4.0 MPa气化，4台气化炉，于1995年建成投产），渭河化肥厂气化装置（6.5 MPa气化，3台气化炉，于1996年建成投产），淮南化肥厂气化装置（4.0 MPa气化，3台气化炉，于2000年建成投产），金陵石化公司化肥厂气化装置（4.0 MPa气化，3, , , , 台气化炉,于2005年建成投产），浩良河化肥厂气化装置（3.0～4.0 MPa气化，3台气化炉，于2005年建成投产），南化公司气化装置（8.5 MPa气化，2006年建成投产），南京惠生气化装置（6.5 MPa气化，2007年建成投产）等装置。由于我国有关生产厂的精心消化吸收，已掌握了丰富的连续稳定运转经验，新装置一般都能顺利投产，短期内便能连续稳定、高产、长周期运行。并且掌握了以石油焦为原料的气化工艺技术。
几种煤气化技术介绍 煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。 一Texaco水煤浆加压气化技术 德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。 Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石<助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。 其优点如下： <1）适用于加压下<中、高压）气化，成功的工业化气化压力一般在 4.0MPa 和6.5Mpa。在较高气化压力下，可以降低合成气压缩能耗。 <2）气化炉进料稳定，因为气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。便于气化炉的负荷调节，使装置具有较大的操作弹性。 <3）工艺技术成熟可靠，设备国产化率高。同等生产规模，装置投资少。 该技术的缺点是： <1）因为气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。而且，煤种的选择面也受到了限制，不能实现原料采购本地化。 <2）烧嘴的使用寿命短，停车更换烧嘴频繁<一般45～60天更换一次），为稳定后工序生产必须设置备用炉。无形中就增加了建设投资。 <3）一般一年至一年半更换一次炉内耐火砖。 二多喷嘴对置式水煤浆加压气化技术 该技术由华东理工大学洁净煤技术研究所于遵宏教授带领的科研团队，经过20多年的研究，和兖矿集团有限公司合作，成功开发的具有完全自主知识产权、国际首创的多喷嘴对置式水煤浆气化技术，并成功地实现了产业化，拥有近20项发明专利和实用新型专利。目前在山东德州和鲁南均有工业化装置成功运行。
SCGP（壳牌）煤气化工艺 1、SCGP（壳牌）煤气化技术简介。 1.1工艺原理。 SCGP壳牌煤气化过程是在高温、加压条件下进行的，煤粉、氧气及少量蒸汽在加压条件下并流进入气化炉内，在极为短暂的时间内完成升温、挥发分脱除、裂解、燃烧及转化等一系列物理和化学过程。由于气化炉内温度很高，在有氧存在的条件下，碳、挥发分及部分反应产物（H2和CO等）以发生燃烧反应为主，在氧气消耗殆尽之后发生碳的各种转化反应，即过程进入到气化反应阶段，最终形成以CO和H2为主要成分的煤气离开气化炉。典型的SCGP煤气成分见表1。 1.2工艺流程。 目前，壳牌煤气化装置采用废锅流程，废锅流程的壳牌煤气化工艺简略流程见图1。 原料煤经破碎由运输设施送至磨煤机，在磨煤机内将原料煤磨成煤粉（90％＜100μm）并干燥，煤粉经常压煤粉仓、加压煤粉仓及给料仓，由高压氮气或二氧化碳气将煤粉送至气化炉煤烧嘴。来自空分的高压氧气经预热后与中压过热蒸
汽混合后导入煤烧嘴。煤粉、氧气及蒸汽在气化炉高温加压条件下发生碳的氧化及各种转化反应。气化炉顶部约1500℃的高温煤气经除尘冷却后的冷煤气激冷至900℃左右进入合成气冷却器。经合成气冷却器回收热量后的煤气进入干式除尘及湿法洗涤系统，处理后的煤气中含尘量小于1mg／m3送后续工序。 湿洗系统排出的废水大部分经冷却后循环使用，小部分废水经闪蒸、沉降及汽提处理后送污水处理装置进一步处理。闪蒸汽及汽提气可作为燃料或送火炬燃烧后放空。 在气化炉内气化产生的高温熔渣，自流进入气化炉下部的渣池进行激冷，高温熔渣经激冷后形成数毫米大小的玻璃体，可作为建筑材料或用于路基。 1.3技术特点。 1.3.1煤种适应性广。 SCGP工艺对煤种适应性强，从褐煤、次烟煤、烟煤到无烟煤、石油焦均可使用，也可将2种煤掺混使用。对煤的灰熔点适应范围比其他气化工艺更宽，即使是较高灰分、水分、硫含量的煤种也能使用。 1.3.2单系列生产能力大。 煤气化装置单台气化炉投煤量达到2000t/d以上，生产能力更高的的煤气化装置也正在建设中。 1.3.3碳转化率高。 由于气化温度高，一般在1400～1600℃，碳转化率可高达99％以上。 1.3.4产品气体质量好。 产品气体洁净，煤气中甲烷含量极少，不含重烃，CO＋H2体积分数达到90％以上。 1.3.5气化氧耗低。 与水煤浆气化工艺相比，氧耗低15％～25％，可降低配套空分装置投资和运行费用。 1.3.6热效率高。
德士古气化炉闭式升温烧嘴（Z1302A/B/C）系统 一、总则 本方案规范阐述了预热烧嘴的作用、形式以及工艺条件。 预热烧嘴的加工方法以及管道、管件的使用压力等级和材料选用，均需依据有关压力容器制造规范。 二、流程说明 在开车时，气化炉升温阶段用预热烧嘴（Z1302A/B/ C）临时替换工艺烧嘴（Z1301A/B/C），用石油液化气作燃料，空气辅助燃烧，对气化炉进行升温。用蒸汽驱动开工抽引器（J1301A/B/C）,使气化炉内形成微负压，蒸汽和燃烧后的尾气经过开工抽引器（J1301A/B/C）后排入大气。 气化炉投料时要求的最低炉温为1000℃。如果气化炉投料前炉温降至1000℃以下进行，气化炉投料会对气化炉耐火材料造成过度“热震击”，避免出现投料不成功的情况，气化炉炉温在1000℃以上时投料。 三、设备、工艺条件数据表 INCONEL-600产品产地：/德国/日本 主要成分：77Ni-16Cr -6Fe INCONEL 600的高镍成分使合金具有非常强的抗氯化物应力裂变腐蚀能力，以及在还原状态下可维持其高耐蚀性及在碱溶液中亦具有很强的耐腐蚀能力。同时因含铬，所以在氧化性环境下耐腐蚀性更胜纯镍。 INCONEL600是一种镍基合金，是Ni-Cr-Fe合金系列的代表性材料，其成分大致为Ni75%，Cr16%，Fe8%。Inconel 600的力学性能与普通奥氏体304相近 镍合金:又称蒙乃尔合金，是一种以金属镍为基体添加铜、铁、锰等其它元素而成的合金。蒙乃尔合金耐腐蚀性好,呈银白色,适合作边丝材料。蒙乃尔合金的用途蒙乃尔400合金的组织为高强度的单相固溶体,它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。 一、工艺烧嘴（Z0402） ① 结构说明 a．所有与氧气接触的部件材质选用Inconel600不锈钢。 b．烧嘴加工方法以及管道和管件主要使用压力等级，依据有关压力容器制造规范。 c．所有螺栓孔跨在中心线上。 d．烧嘴装运前，烧嘴所有表面用三氯乙烷进行彻底脱脂。 e．烧嘴水压试验依据施工规范。 f．所有焊缝依据施工规范进行测试。 g．所有配管及管件采用无缝管。 h．装配法兰下方的烧嘴部件必须能够放入内径为320mm的耐火材料炉颈部。 1文档收集于互联网，如有不妥请联系删除.
气化炉维护检修规程 1总则 1.1适用范围 本规程适用于山东华鲁恒升化工股份有限公司 A气化炉及B/C气化炉的维护检修。 1.2设备概述 气化炉为华鲁恒升大氮肥国产化装置中核心设备之一，用于水煤浆的加压气化，为合成氨或甲醇生产提供粗原料气。我公司采用的气化炉分为两种类型：一种为西北化工研究院的专有技术（B/C气化炉，类似于德士古气化炉）；另一种为华东理工大学的专有技术（A气化炉，为四烧嘴对撞式，具有自主知识产权）。 1.3设备结构与技术性能简介 1.3.1设备结构 A气化炉和B/C气化炉均由燃烧室和激冷室组成。 燃烧室内衬耐火材料，就燃烧室筒体来说，从内到外依次为热面砖、背衬砖、隔热砖和可压缩层（膨胀材料）。衬里材料结构为：炉膛基本为竖向直筒；上面为球形拱顶；下面为收缩的渣口结构，即锥底。在使用中蚀损最严重的部位是向火面砖。 A气化炉和B/C气化炉在结构上的主要区别有： a）A气化炉安四个烧嘴，在炉子侧面即燃烧室筒体上水平对置安装， A 气化炉开车时在炉子顶部安装预热烧嘴，正常生产时炉子顶部用堵头堵死； B/C气化炉只一个烧嘴，在炉子顶部朝下安装，开车时预热烧嘴也安装在 此。 b）A气化炉在激冷室只有下降管没有上升管，而设置了气泡分离器；B/C 气化炉既有下降管也有上升管，没有设置气泡分离器。 1.3.2技术参数与性能 A气化炉和B/C气化炉的介质均为02、H2、CO、C02、H2O、H2S、N2和炉渣，工作压力均为6.5MPa,燃烧室工作温度均为1450C，激冷室工作温度均为252°C。 单炉日处理煤量A气化炉比B/C气化炉略高。另外，A气化炉产生的气化气中有效气体成分（CO+ H2）含量高。 1.4设备完好标准
摘要 简单介绍了国内外几种主要煤制气技术的特点、发展概况和应用情况。对我国煤制天然气产业的发展现状、产业政策与应用特点进行了分析，指出国家对煤制天然气产业“目标明确、示范先行、规范发展、有序推进”从思路没有变化，设定了环保、资源等前置条件、强调了升级示范和总量控制。 关键词：煤制气；气化；应用分析
Abstract Introduced the characteristics of several main coal gasification technology at home and abroad, development situation and application situation. Coal gas of our country industry development present situation, industrial policy and application characteristics are analyzed, and points out that the state of coal seam gas industry \"the clear goal, the demonstrative leading, specification development, pushing\" from the train of thought did not change, set up environmental protection, resources and other pre-conditions, emphasized the upgrade demonstration and total amount control. key words:coal gas; gasification; application analysis
德士古气化炉的优缺点 淮化“”工程是于年建成投产的一套年产万吨合成氨并加工成万吨尿素的生产装置, 它由空分、气化、净化、合成、尿素等几个工序组成, 其中气化是制备合格煤气的工序, 采用的是最新一代德士古水煤浆加压气艺技术。该是美国德士古石油公司受重油气化的启发, 于年首先开发的煤气化工艺, 后经前西德鲁尔煤鲁尔化学公司在磨煤、热回收方面的进一步改进, 以及日本对系统关键进行合理改造后, 逐步形成比较完善的煤气化工艺。相继在美国、德国、日本等地建成了多套工业性示范及工业化生产装置, 其系统工艺技术已基本成熟。淮化公司的气化装置由磨煤、低压煤浆、煤浆槽、高压煤浆泵、气化炉、收排渣系统、洗气系统及渣水系统组成。投产年来, 总体运行情况良好, 同时也暴露出一些。在此之前, 国内的上海焦化厂、山东鲁南化肥厂、陕西渭河化肥厂等企业都先后建成投产了多套类似的煤气化装置。虽然在煤浆制备、操作压力及装置能力等方面存在小的差异, 但核心技术基本相同。根据公司六年来的使用实践, 结合国内其它兄弟单位的使用经验以及国外的相关资料, 总结出德士古水煤浆加压气化工艺技术相对于传统的固定床、流化床等气化工艺, 具有如下优点: ( ) 煤种适应性广。德士古气化工艺可以利用次烟煤、烟煤、石油焦、煤加氢液化残渣等。不受灰熔点限制( 灰熔点高可加助熔剂) , 同时因煤最终要磨制成水煤浆,故不受煤的块度大小限制。原设计为河南义马煤, 但在近几年煤炭市场紧俏的情况下, 我们经常掺烧山东、陕西等地的煤种, 经过局部的工艺调节, 同样能够平稳运行。 ( ) 连续生产性强。气化炉的原料———煤浆、氧气的生产是连续的, 因此也就能够连续不断地进入气化炉。排渣经排渣系统固定程序控制, 不需停车, 气化开停少, 系统操作稳定。迄今单炉连续稳定运行最长已达天。 ( ) 气化压力高。气化炉内的高压, 首先是相同质量的产品气大幅度
1、Shell煤气化技术开车问题分析 Shell粉煤加压气化工艺是荷兰壳牌公司开发的一种先进的煤气化技术，国内进口了十多套，其中三套（分别在岳阳，安庆、枝江）干煤粉气化炉，近一段时间开车。三套干煤粉气化炉刚开车时，出现了严重的问题（按供应商提供操作条件操作）：Shell每台气化炉有点火烧嘴一个，开工烧嘴2个，煤粉喷嘴4个。在气化炉投料运行前需要对气化炉进行烘炉，烘炉是用两个开工烧嘴时进行的，用点火烧嘴对开工烧嘴进行点火。点火顺序：点火烧嘴—开工烧嘴—煤粉烧嘴；首先点着点火烧嘴，之后开工烧嘴投料，给气化炉升温和升压，当温度和压力达到了工艺要求的工况时，煤粉烧嘴进行化工投料，至此，气化炉进入化工运行阶段。岳阳，安庆，枝江三家使用Shell气化炉的企业在对点火烧嘴进行开车时都出现了同样的问题：点火不到10秒钟就将其点火烧嘴烧坏；该点火烧嘴的内喷头材质是铜，外壳为不锈钢incolly-800材料。燃料油从内喷头12个圆孔喷出，与氧气在内喷头与外壳之间的空隙混合，然后自12个槽型孔喷出，喷出之后进行燃烧。中心通冷却水，对点火烧嘴进行冷却。在点火烧嘴点火10秒钟后，点火烧嘴的外壳就如同气割一样被切割开了，严重损坏了。 问题①点火烧嘴易损坏，最短时间不大于10秒钟，最多使用不到二十次，厂家是否有改进的措施？ ②点火烧嘴造价高昂、更换频繁，从技术上能否提高设备寿命？ ③点火烧嘴是否实现了国产化？造价、寿命如何？。
2、SHELL气化炉、GE废锅气化炉和GE水冷激气化炉 ①气化炉运行负荷是否能够达到100%？，目前是多少？ ②连续运行时间是多少？目前有没有突破两个月？ ③维修项目有哪些？维修时间能否缩短？成本如何？ 3、煤气化工艺中循环使用的洗涤灰水如何处理效果最佳? 4、壳牌煤气化工艺流程中的合成气反吹系统的反吹介质能否用洗涤后的粗合成气改为高温高压氮气？是否满足下游装置的工艺要求？对比节省工程投资是多少？ 5、壳牌粉煤气化是一种先进成熟的洁净煤气技术,该技术的关键设备是由气化炉、输气管和合成冷却器三大件组成，其中气化炉又是核心，如何将气化炉、输气管和合成气冷却器等设备进行安全可靠合理的配置，实现高转化效率，长周期运行，节省投资？ 6、废锅造价高，现在是否有降低造价的措施？尤其采用上行废锅形式，煤气激冷、余热回收、去除渣尘使这套系统变得庞大、复杂、昂贵；为了清除渣尘，采用庞大的陶瓷过滤装置，需要定期脉冲反吹。能否采用下行水激冷工艺设备？ 7、气化炉高温排出的熔渣经激冷后成玻璃状颗粒，性质稳定，能否综合利用？ 8、合成气中的粉尘含量的标准是多少？检测措施是什么？如果合成气粉尘超标将直接影响合成气的质量，对下游工艺流程有什么影响？
