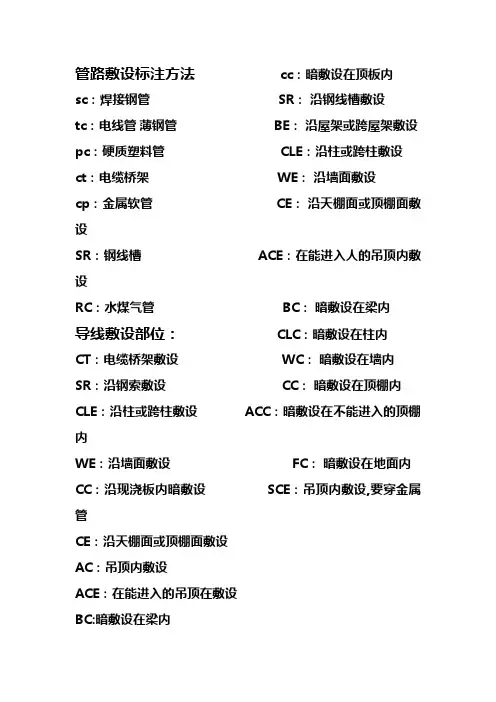

管路敷设标注方法cc：暗敷设在顶板内sc：焊接钢管SR：沿钢线槽敷设
tc：电线管薄钢管BE：沿屋架或跨屋架敷设pc：硬质塑料管CLE：沿柱或跨柱敷设ct：电缆桥架WE：沿墙面敷设
cp：金属软管CE：沿天棚面或顶棚面敷设
SR：钢线槽ACE：在能进入人的吊顶内敷设
RC：水煤气管BC：暗敷设在梁内
导线敷设部位：CLC：暗敷设在柱内CT：电缆桥架敷设WC：暗敷设在墙内SR：沿钢索敷设CC：暗敷设在顶棚内CLE：沿柱或跨柱敷设ACC：暗敷设在不能进入的顶棚内
WE：沿墙面敷设FC：暗敷设在地面内CC：沿现浇板内暗敷设SCE：吊顶内敷设,要穿金属管
CE：沿天棚面或顶棚面敷设
AC：吊顶内敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
wc：暗敷设在墙内
WE：沿墙明敷设
FC：预埋在地面内
一，导线穿管表示WE-沿墙明敷
MT-电线管三，灯具安装方式的表示PC-PVC塑料硬管CS-链吊
FPC-阻燃塑料硬管DS-管吊
CT-桥架W-墙壁安装
MR-金属线槽C-吸顶
M-钢索R-嵌入
CP-金属软管S-支架
PR-塑料线槽CL-柱上
RC-镀锌钢管穿焊接钢管敷设：SC 二，导线敷设方式的表示穿电线管敷设：MT DB-直埋穿硬塑料管敷设：PC TC-电缆沟穿阻燃半硬聚氯乙烯管敷设：FPC
BC-暗敷在梁内电缆桥架敷设：CT
CLC-暗敷在柱内金属线槽敷设：MR WC-暗敷在墙内塑料线槽敷设：PR CE-沿天棚顶敷设用钢索敷设：M
CC-暗敷在天棚顶内穿聚氯乙烯塑料波纹电线管敷设：KPC
SCE-吊顶内敷设穿金属软管敷设：CP F-地板及地坪下直接埋设：DB
SR-沿钢索电缆沟敷设：TC
BE-沿屋架，梁
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC

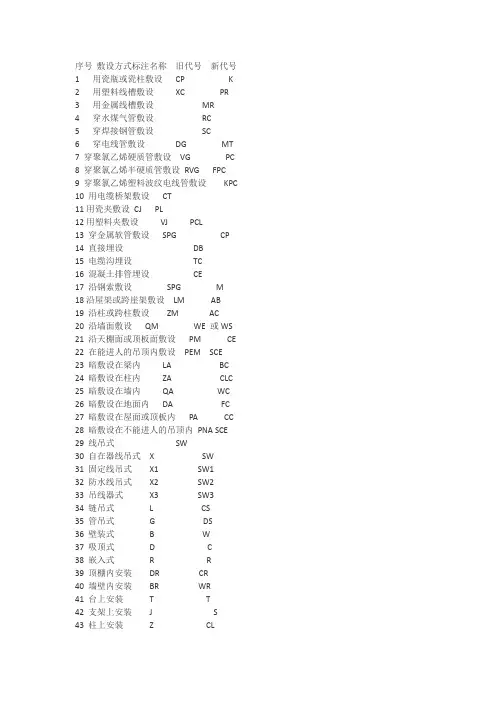

常用的电气导管、线路敷设标注方法 序号敷设方式标注名称旧代号新代号 1 用瓷瓶或瓷柱敷设 CP K 2 用塑料线槽敷设 XC PR 3 用金属线槽敷设 MR 4 穿水煤气管敷设 RC 5 穿焊接钢管敷设 SC 6 穿电线管敷设 DG MT 7 穿聚氯乙烯硬质管敷设 VG PC 8 穿聚氯乙烯半硬质管敷设 RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设 CT 11 用瓷夹敷设 CJ PL 12 用塑料夹敷设 VJ PCL 13 穿金属软管敷设 SPG CP 14 直接埋设 DB 15 电缆沟埋设 TC 16 混凝土排管埋设 CE 17 沿钢索敷设 SPG M 18沿屋架或跨崖架敷设 LM AB 19 沿柱或跨柱敷设 ZM AC 20 沿墙面敷设 QM WE 或WS 21 沿天棚面或顶板面敷设 PM CE 22 在能进人的吊顶内敷设 PEM SCE 23 暗敷设在梁内 LA BC 24 暗敷设在柱内 ZA CLC 25 暗敷设在墙内 QA WC 26 暗敷设在地面内 DA FC 27 暗敷设在屋面或顶板内 PA CC 28 暗敷设在不能进人的吊顶内 PNA SCE 29 线吊式 SW 30 自在器线吊式 X SW 31 固定线吊式 X1 SW1 32 防水线吊式 X2 SW2 33 吊线器式 X3 SW3 34 链吊式 L CS 35 管吊式 G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式 R R 39 顶棚内安装 DR CR 40 墙壁内安装 BR WR 41 台上安装 T T 42 支架上安装 J S 43 柱上安装 Z CL 44 座装 ZH HM PR 塑料线槽敷设PC 硬制塑料管敷设 FPC 半硬制塑料管敷设SC 薄电线管敷设 RC 水煤气管敷设MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设CP 蛇皮管/金属软管敷设 QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设

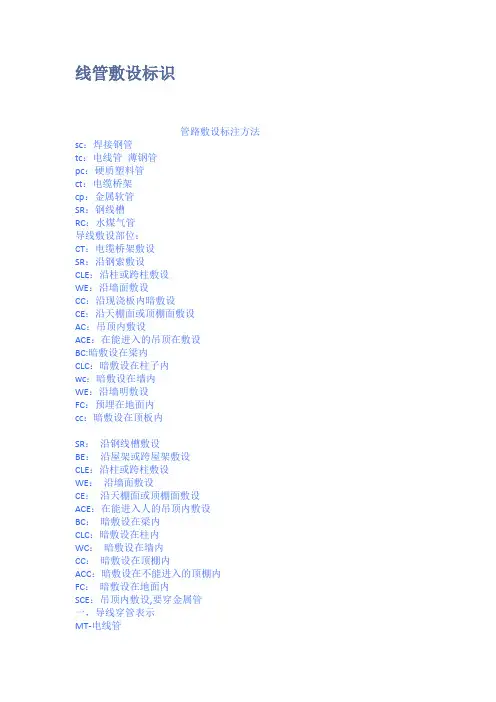

管线的代号及敷设方式 一、线管的代号 SC：焊接钢管TC：电线管PC：硬质塑料管 CT：电缆桥架CP：金属软管SR：钢线槽 RC：水煤气管 二、线管敷设部位： SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内 CC：暗敷设在顶板内 三、导线敷设方式标注： SC：穿焊接钢管敷设MT：穿电线管敷设PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设MR：金属线槽敷设 PR：塑料线槽敷设M：用钢索敷设KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设DB：直接埋设TC：电缆沟敷设 CE：混凝土排管敷设： 四、导线敷设部位的标注 AB：沿或跨梁（屋架）敷设BC：暗敷在梁内AC：沿或跨柱敷设 CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 F：地板或地面下敷设 备注：JDG--紧定式电线管，KBG--扣压式电线管 一、导管种类表示方式 MT：电线管PC-PVC：塑料硬管FPC：阻燃塑料硬管 CT：桥架MR：金属线槽M：钢索 CP：金属软管PR：塑料线槽RC：镀锌钢管 二、导管敷设方式的表示方式 DB：直埋TC：电缆沟BC：暗敷在梁内 CLC：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设 CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下 SR：沿钢索BE：沿屋架，梁WE：沿墙明敷 三、灯具安装方式的表示 CS：链吊DS：管吊W：墙壁安装 C：吸顶R：嵌入S：支架 CL：柱上 四、导线敷设方式 SC：穿焊接钢管敷设MT：穿电线管敷设PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设MR：金属线槽敷设 PR：塑料线槽敷设M：用钢索敷设KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设DB：直接埋设TC：电缆沟敷设 五、导线敷设部位的标注 AB：沿或跨梁（屋架）敷设BC：暗敷在梁内AC：沿或跨柱敷设 CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 FC：地板或地面下敷设
管路敷设标注方法cc：暗敷设在顶板内sc：焊接钢管SR：沿钢线槽敷设 tc：电线管薄钢管BE：沿屋架或跨屋架敷设pc：硬质塑料管CLE：沿柱或跨柱敷设ct：电缆桥架WE：沿墙面敷设 cp：金属软管CE：沿天棚面或顶棚面敷设 SR：钢线槽ACE：在能进入人的吊顶内敷设 RC：水煤气管BC：暗敷设在梁内 导线敷设部位：CLC：暗敷设在柱内CT：电缆桥架敷设WC：暗敷设在墙内SR：沿钢索敷设CC：暗敷设在顶棚内CLE：沿柱或跨柱敷设ACC：暗敷设在不能进入的顶棚内 WE：沿墙面敷设FC：暗敷设在地面内CC：沿现浇板内暗敷设SCE：吊顶内敷设,要穿金属管 CE：沿天棚面或顶棚面敷设 AC：吊顶内敷设 ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 一，导线穿管表示WE-沿墙明敷 MT-电线管三，灯具安装方式的表示PC-PVC塑料硬管CS-链吊 FPC-阻燃塑料硬管DS-管吊 CT-桥架W-墙壁安装 MR-金属线槽C-吸顶 M-钢索R-嵌入 CP-金属软管S-支架 PR-塑料线槽CL-柱上 RC-镀锌钢管穿焊接钢管敷设：SC 二，导线敷设方式的表示穿电线管敷设：MT DB-直埋穿硬塑料管敷设：PC TC-电缆沟穿阻燃半硬聚氯乙烯管敷设：FPC BC-暗敷在梁内电缆桥架敷设：CT
CLC-暗敷在柱内金属线槽敷设：MR WC-暗敷在墙内塑料线槽敷设：PR CE-沿天棚顶敷设用钢索敷设：M CC-暗敷在天棚顶内穿聚氯乙烯塑料波纹电线管敷设：KPC SCE-吊顶内敷设穿金属软管敷设：CP F-地板及地坪下直接埋设：DB SR-沿钢索电缆沟敷设：TC BE-沿屋架，梁 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
水电计算方法识图符号安装大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线): A项(黄) B项(绿)C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 ①线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ②线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内
PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式L——链吊式 G———管吊式 B——壁装式R———嵌入式BR———墙壁内安装 ⑤设备标注方法 配电线路的标注方法 a—b(c×d)e—f 其中：a--回路编号 b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径f--敷设部位 照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： a-b(c×d×L)/e f 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量， e--灯泡安装高度， f--安装方式 L--光源种类，白炽灯或荧光灯 一、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程 和弱点工程（消防报警|广播、电话|闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。 3、图纸的特点： 各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
管道敷设的方式及要求 1、室外管道的敷设 室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。 a）管道架空敷设 将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。按支架的高低可分为低支架、中支架和高支架三种敷设类型。 管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。 b）管道直埋敷设 直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。 管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。 c）管道管沟敷设 管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。 2、室内管道的敷设 根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。 管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。 管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。 无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。 3、常用管道图例 国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。给水排水制图标准 GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求： 表1-2-1 管道图例： （二）给排水、采暖、消防、燃气管道的敷设 建筑给水系统的主要任务是将市政管网的给水引入建筑物内部，供人们生活、生产使用。建筑给水系统根据用途的不同可以分为：生活给水、生产给水消防给水等。
序号敷设方式标注名称旧代号新代号 1 用瓷瓶或瓷柱敷设CP K 2 用塑料线槽敷设XC PR 3 用金属线槽敷设MR 4 穿水煤气管敷设RC 5 穿焊接钢管敷设SC 6 穿电线管敷设DG MT 7 穿聚氯乙烯硬质管敷设VG PC 8 穿聚氯乙烯半硬质管敷设RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设KPC 10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设VJ PCL 13 穿金属软管敷设SPG CP 14 直接埋设DB 15 电缆沟埋设TC 16 混凝土排管埋设CE 17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB 19 沿柱或跨柱敷设ZM AC 20 沿墙面敷设QM WE 或WS 21 沿天棚面或顶板面敷设PM CE 22 在能进人的吊顶内敷设PEM SCE 23 暗敷设在梁内LA BC 24 暗敷设在柱内ZA CLC 25 暗敷设在墙内QA WC 26 暗敷设在地面内DA FC 27 暗敷设在屋面或顶板内PA CC 28 暗敷设在不能进人的吊顶内PNA SCE 29 线吊式SW 30 自在器线吊式X SW 31 固定线吊式X1 SW1 32 防水线吊式X2 SW2 33 吊线器式X3 SW3 34 链吊式L CS 35 管吊式G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式R R 39 顶棚内安装DR CR 40 墙壁内安装BR WR 41 台上安装T T 42 支架上安装J S
43 柱上安装Z CL 44 座装ZH HM PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设 MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设 K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设 CP 蛇皮管/金属软管敷设 QR 铝合金线槽敷设 PL阻燃半硬聚乙烯管敷设 AL 铝皮线卡敷设 SR 沿钢索敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 WE 沿墙面敷设 ACE 能进入的吊顶内敷设 CE 沿顶棚面或顶板面敷设 BC 暗敷设在梁内 CLC 暗敷设在柱内 WC 暗敷设在墙内 FC 暗敷在地面 CC 暗敷在顶板内 ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管 管路敷设标注方法 SC：焊接钢管 TC：电线管镀锌或非镀锌薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 MR: 金属线槽 RC：水煤气管 KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管 导线敷设部位： CT：电缆桥架敷设
管路敷设标注方法： SC:焊接钢管TC:电线管薄钢管 PC:硬质塑料管CT:桥架" 电缆桥架 CP:金属软管SR:钢线槽 RC:水煤气管 导线敷设部位: CT:电缆桥架敷设SR:沿钢索敷设 CLE:沿柱或跨柱敷设WE:沿墙面敷设 CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC:吊顶内敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内 WC:暗敷设在墙内WE:沿墙明敷设 FC:预埋在地面内CC:暗敷设在顶板内 SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC:暗敷设在柱内 WC: 暗敷设在墙内CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一、导线穿管表示： MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式的表示： DB-直埋TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁WE-沿墙明敷 三、灯具安装方式的表示： CS-链吊DS-管吊 W-墙壁安装C-吸顶 R-嵌入S-支架 CL-柱上SC：穿焊接钢管敷设 MT：穿电线管敷设、PC：穿硬塑料管敷设
FPC:穿阻燃半硬聚氯乙烯管敷设CT:电缆桥架敷设 MR：金属线槽敷设PR:塑料线槽敷设 M:用钢索敷设KPC:穿聚氯乙烯塑料波纹电线管敷设CP:穿金属软管敷设DB:直接埋设 TC:电缆沟敷设 导线敷设部位的标注: AB:沿或跨梁(屋架)敷设BC:暗敷在梁内 AC:沿或跨柱敷设CLC:暗敷设在柱内 WS:沿墙面敷设WC:暗敷设在墙内 CE:沿天棚或顶板面敷设CC:暗敷设在屋面或顶板内SCE:吊顶内敷设FC :地板或地面下敷设
序号敷设方式标注名称旧代号新代 号 1 用瓷瓶或瓷柱敷设CP K 2 用塑料线槽敷设XC PR 3 用金属线槽敷设 MR 4 穿水煤气管敷设 RC 5 穿焊接钢管敷设 SC 6 穿电线管敷设DG MT 7 穿聚氯乙烯硬质管敷设VG
PC 8 穿聚氯乙烯半硬质管敷设RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设 VJ PCL 13 穿金属软管敷设SPG CP 14 直接埋设 DB 15 电缆沟埋设 TC
16 混凝土排管埋设 CE 17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB 19 沿柱或跨柱敷设ZM AC 20 沿墙面敷设 QM WE 或 WS 21 沿天棚面或顶板面敷设PM CE 22 在能进人的吊顶内敷设PEM
SCE 23 暗敷设在梁内LA BC 24 暗敷设在柱内ZA CLC 25 暗敷设在墙内QA WC 26 暗敷设在地面内DA FC 27 暗敷设在屋面或顶板内PA CC 28 暗敷设在不能进人的吊顶内 PNA
SCE 29 线吊式SW 30 自在器线吊式 X SW 31 固定线吊式 X1 SW1 32 防水线吊式 X2 SW2 33 吊线器式 X3 SW3 34 链吊式 L CS 35 管吊式 G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式 R R 39 顶棚内安装 DR CR
40 墙壁内安装 BR WR 41 台上安装 T T 42 支架上安装J S 43 柱上安装Z CL 44 座装ZH HM PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设
空气开关DZ10-250 Ie=200 表示什么意思？在喧杂俄空气开关时应该注意那些问题？ 补充问题 空气开关DZ10-100/330 Ie=60A 其中100/330表示什么意思？ 共3条评论... 相关资料:空气开关.doc 更多资料>> 最佳答案此答案由提问者自己选择，并不代表爱问知识人的观点 揪错┆评论 yinfan500 [大师] 您说的空气开关的型号，其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级，Ie=200表示它的额定电流是200A 空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。330是表示3相复式脱扣，的配电用断路器。 回答：2006-11-28 00:19 提问者对答案的评价： 其它回答共4条回答 评论 黄xr姑苏人 [神机真人] 您说的空气开关的型号，其中DZ表示“自动”10是它的系列号250是它的最大电流允许值，Ie=200表示它的额定电流整定值是200A。在买空气开关时，要注意的是：所要控制的设备的额定电流要等于或略小于额定电流整定值，即略小于Ie 。 回答：2006-11-26 16:04 评论 奋斗的PIG [学者] DZ－－“自动”的反拼音 10－－设计序号 100－－额定电流 3－－－表示极数即三相 3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式） 0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）
Ie=60A－－－过电流调节 要点： 1、空气开关额定电压大于等于线路额定电压 2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流以上个人观点，只作参考。。。。。 CE-沿顶板面明敷 WE-沿墙面明敷 WC-沿墙体暗敷 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设 管路敷设标注方法 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设 AC：吊顶内敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内
管线敷设方式的标注敷设方式： ACE：敷设于人能进入的吊顶内； ACC：暗敷设在不能进入的顶棚内； BC：暗敷设在梁内 BE：沿屋架或跨屋架敷设 CC：暗敷设在顶棚内 CE：沿天棚面或顶棚面明敷； CT：沿桥架敷设 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 FC：暗敷地面或地板下 MR：沿金属线槽 SCE：吊顶内敷设,要穿金属管 SR：沿钢线槽敷设 WE：沿墙明敷 WC：沿墙暗敷 线路明敷部位代号： LM：沿屋架或屋架下弦敷设 ZM——沿柱敷设
PL——沿天棚敷设 QM——沿墙敷设 线路暗敷部位代号： LA—暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA—暗设在屋面内或顶棚内 DA—暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 管线敷设材质的标注 PVC——阻燃塑料管 DGL——电工钢管 VXG——塑制线槽 KRG——可挠型塑制管 KBG——紧定式（薄壁镀锌）钢管 GXG——金属线槽 FPC ——阻燃半硬聚氯乙烯管 SC ——焊接钢管
PC40——代表直径40PC管（塑料管）。 PE——代表的是"聚乙烯塑料管 关于管道等级的说明应该去＜管道等级的工程规定＞里面找 第一位的数字应该是指磅级为１５０＃ 第二位的字母应该是指材质，S表示不锈钢，C表示碳钢 第三位的数字一般就是序列号 照明灯具的标注格式为 a—b(c×d×L)/e f 例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，那么安装高度可用“—”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。 再例如:20—YU601×60/3CP表示20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊安装，安装高度为3m。 照明灯具安装方式代号 D——吸顶式 G——管吊式 R——嵌入式 BR—-墙壁内安装 L——链吊式 B——壁装式 照明灯具的标注一般用于平面图中。文字标注方式 一般为 c x d x l a-b --------- f e 当灯具安装方式为吸顶安装时，则标注应为
管路敷设标注方法 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设 ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内
一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽
RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上
沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE
1、室外管道的敷设 室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。 a）管道架空敷设 将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。按支架的高低可分为低支架、中支架和高支架三种敷设类型。 管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。 b）管道直埋敷设 直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。 管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。 c）管道管沟敷设 管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。 管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。 2、室内管道的敷设 根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。 管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。 管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。 无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。 3、常用管道图例 国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。给水排水制图标准 GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求：表1-2-1 管道图例：
建筑电气线管的代号及敷设方式 一、线管的代号 SC：焊接钢管。TC：电线管。PC：硬质塑料管。CT：电缆桥架。CP：金属软管。SR：钢线槽。RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设。CLE：沿柱或跨柱敷设。WE：沿墙面敷设。CE：沿天棚面或顶棚面敷设。ACE：在能进入的吊顶在敷设。BC:暗敷设在梁内。CLC：暗敷设在柱子内。WC：暗敷设在墙内。FC：预埋在地面内。CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 线路敷设方式标注： 穿焊接钢管敷设：S C。穿电线管敷设：M T。穿硬塑料管敷设：P C。穿阻燃半硬聚氯乙烯管敷设：FPC。电缆桥架敷设：C T。金属线槽敷设：M R。塑料线槽敷设：P R。用钢索敷设：M。穿聚氯乙烯塑料波纹电线管敷设：KP C。穿金属软管敷设：C P。直接埋设：D B。电缆沟敷设：T C。混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：A B。。暗敷在梁内：B C。沿或跨柱敷设：A C。暗敷设在柱内：CL C。沿墙面敷设：W S。暗敷设在墙内：W C。沿天棚或顶板面敷设：C E。暗敷设在屋面或顶板内：C C。吊顶内敷设：SCE 地板或地面下敷设：F。另外，JDG--紧定式电线管，KBG--扣压式电线管一、导线穿管表示 MT-电线管。PC-PVC塑料硬管。FPC-阻燃塑料硬管。CT-桥架。MR-金属线槽。M-钢索。 CP-金属软管。PR-塑料线槽。RC-镀锌钢管。 二、导线敷设方式的表示 DB-直埋。TC-电缆沟。BC-暗敷在梁内。CLC-暗敷在柱内。WC-暗敷在墙内。CE-沿天棚顶敷设。CC-暗敷在天棚顶内。SCE-吊顶内敷设。F-地板及地坪
C各种管线敷设方式及标 注 The Standardization Office was revised on the afternoon of December 13, 2020
序号敷设方式标注名称旧代号新代号 1用瓷瓶或瓷柱敷设CPK 2用塑料线槽敷设XCPR 3用金属线槽敷设MR 4穿水煤气管敷设RC 5穿焊接钢管敷设SC 6穿电线管敷设DGMT 7穿聚氯乙烯硬质管敷设VGPC 8穿聚氯乙烯半硬质管敷设RVGFPC 9穿聚氯乙烯塑料波纹电线管敷设KPC 10用电缆桥架敷设CT 11用瓷夹敷设CJPL 12用塑料夹敷设VJPCL 13穿金属软管敷设SPGCP 14直接埋设DB 15电缆沟埋设TC 16混凝土排管埋设CE
17沿钢索敷设SPGM 18沿屋架或跨崖架敷设LMAB 19沿柱或跨柱敷设ZMAC 20沿墙面敷设QMWE或WS 21沿天棚面或顶板面敷设PMCE 22在能进人的吊顶内敷设PEMSCE 23暗敷设在梁内LABC 24暗敷设在柱内ZACLC 25暗敷设在墙内QAWC 26暗敷设在地面内DAFC 27暗敷设在屋面或顶板内PACC 28暗敷设在不能进人的吊顶内PNASCE 29线吊式SW 30自在器线吊式XSW 31固定线吊式X1SW1 32防水线吊式X2SW2 33吊线器式X3SW3
34链吊式LCS 35管吊式GDS 36壁装式BW 37吸顶式DC 38嵌入式RR 39顶棚内安装DRCR 40墙壁内安装BRWR 41台上安装TT 42支架上安装JS 43柱上安装ZCL 44座装ZHHM PR塑料线槽敷设 PC硬制塑料管敷设FPC半硬制塑料管敷设SC薄电线管敷设 RC水煤气管敷设
序号敷设方式标注名称旧代号新代号1用瓷瓶或瓷柱敷设CPK 2用塑料线槽敷设XCPR 3用金属线槽敷设MR 4穿水煤气管敷设RC 5穿焊接钢管敷设SC 6穿电线管敷设DGMT 7穿聚氯乙烯硬质管敷设VGPC 8穿聚氯乙烯半硬质管敷设RVGFPC 9穿聚氯乙烯塑料波纹电线管敷设KPC 10用电缆桥架敷设CT 11用瓷夹敷设CJPL 12用塑料夹敷设VJPCL 13穿金属软管敷设SPGCP 14直接埋设DB 15电缆沟埋设TC 16混凝土排管埋设CE
17沿钢索敷设SPGM 18沿屋架或跨崖架敷设LMAB 19沿柱或跨柱敷设ZMAC 20沿墙面敷设QMWE或WS 21沿天棚面或顶板面敷设PMCE 22在能进人的吊顶内敷设PEMSCE 23暗敷设在梁内LABC 24暗敷设在柱内ZACLC 25暗敷设在墙内QAWC 26暗敷设在地面内DAFC 27暗敷设在屋面或顶板内PACC 28暗敷设在不能进人的吊顶内PNASCE 29线吊式SW 30自在器线吊式XSW 31固定线吊式X1SW1 32防水线吊式X2SW2 33吊线器式X3SW3
34链吊式LCS 35管吊式GDS 36壁装式BW 37吸顶式DC 38嵌入式RR 39顶棚内安装DRCR 40墙壁内安装BRWR 41台上安装TT 42支架上安装JS 43柱上安装ZCL 44座装ZHHM PR塑料线槽敷设 PC硬制塑料管敷设FPC半硬制塑料管敷设SC薄电线管敷设 RC水煤气管敷设
MR封闭式金属线槽敷设CT电线桥架或托盘敷设K瓷瓶或拄式绝缘子敷设PCL塑料夹敷设 CP蛇皮管/金属软管敷设QR铝合金线槽敷设 PL阻燃半硬聚乙烯管敷设AL铝皮线卡敷设 SR沿钢索敷设 BE沿屋架或跨屋架敷设CLE沿柱或跨柱敷设 WE沿墙面敷设 ACE能进入的吊顶内敷设CE沿顶棚面或顶板面敷设BC暗敷设在梁内 CLC暗敷设在柱内 WC暗敷设在墙内
电气穿线管代号 1．PVC 管：PC，如PC20 2．镀锌钢管：GC，如GC80 3．焊接钢管：SC，如SC20 SC 是国标规定的线路敷设方式字母代号之一， 表示导线是穿钢管敷设（低压流体焊接钢管） 4．扣压式镀锌薄壁电线管：KBG，如KBG20 5．紧定式镀锌薄壁电线管：JDG，如JDG20 6．ct 桥架 7．mr 金属线槽 8．kpc 塑料波纹管 9．pr 塑料线槽 10．cp 金属软管 比如BV-2*2.5+E2.5-PC20-WC 就是BV 线，直径2.5 平方毫米，加一根 2.5 平方毫米的地线,穿pvc20 的管，墙内暗敷。 线管的代号及敷设方式 一、线管的代号 SC：焊接钢管 TC：电线管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 WC：暗敷设在墙内 FC：预埋在地面内 CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 线路敷设方式标注：
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F 另外，JDG--紧定式电线管，KBG--扣压式电线管 一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设

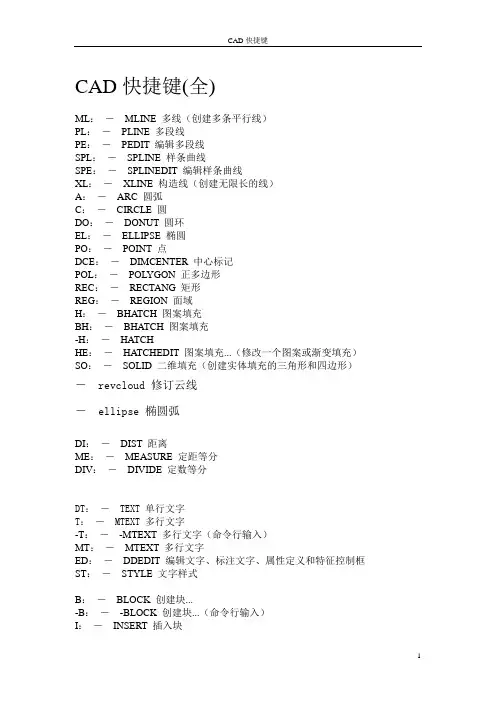

CAD快捷键(全) ML：－MLINE 多线（创建多条平行线） PL：－PLINE 多段线 PE：－PEDIT 编辑多段线 SPL：－SPLINE 样条曲线 SPE：－SPLINEDIT 编辑样条曲线 XL：－XLINE 构造线（创建无限长的线） A：－ARC 圆弧 C：－CIRCLE 圆 DO：－DONUT 圆环 EL：－ELLIPSE 椭圆 PO：－POINT 点 DCE：－DIMCENTER 中心标记 POL：－POL YGON 正多边形 REC：－RECTANG 矩形 REG：－REGION 面域 H：－BHA TCH 图案填充 BH：－BHATCH 图案填充 -H：－HATCH HE：－HA TCHEDIT 图案填充...（修改一个图案或渐变填充）SO：－SOLID 二维填充（创建实体填充的三角形和四边形）－ revcloud 修订云线 － ellipse 椭圆弧 DI：－DIST 距离 ME：－MEASURE 定距等分 DIV：－DIVIDE 定数等分 DT：－ TEXT 单行文字 T：－ MTEXT 多行文字 -T：－-MTEXT 多行文字（命令行输入） MT：－MTEXT 多行文字 ED：－DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST：－STYLE 文字样式 B：－BLOCK 创建块... -B：－-BLOCK 创建块...（命令行输入） I：－INSERT 插入块
