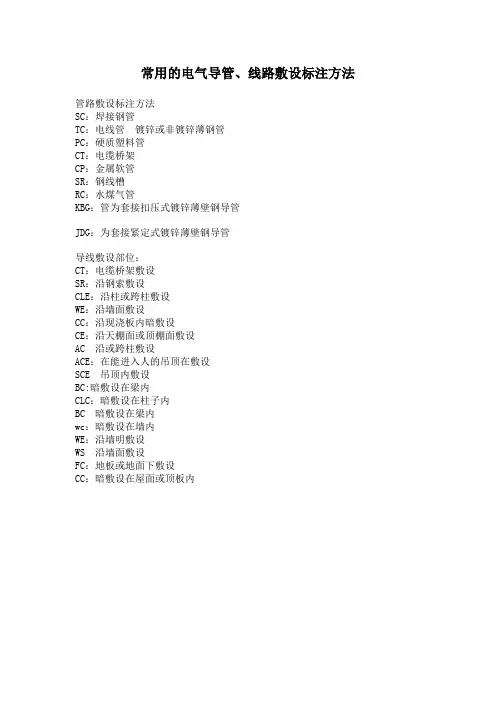

常用的电气导管、线路敷设标注方法
经常看到有人问图纸上的管线方式的含义，对标注看不懂，现将我收集整理的给大家参考管路敷设标注方法

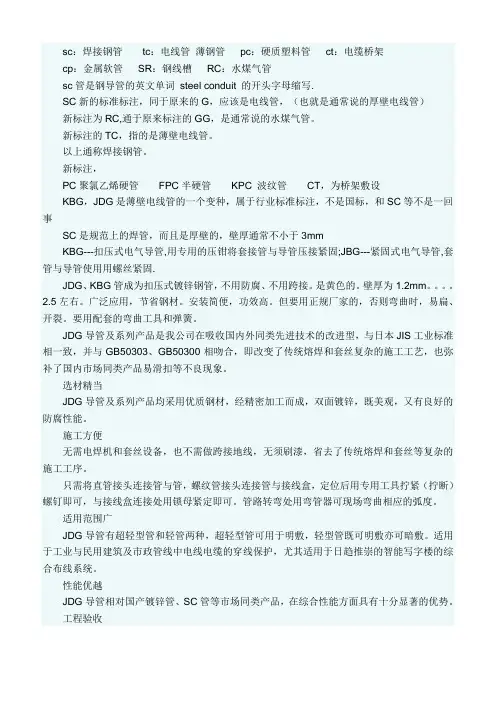

SC：焊接钢管
TC：电线管镀锌或非镀锌薄钢管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
RC：水煤气管
KBG：管为套接扣压式镀锌薄壁钢导管
JDG：为套接紧定式镀锌薄壁钢导管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC：沿或跨柱敷设
ACE：在能进入人的吊顶在敷设
SCE：吊顶内敷设
BC：:暗敷设在梁内
CLC：暗敷设在柱子内
BC：暗敷设在梁内
WC：暗敷设在墙内
WE：沿墙明敷设
WS：沿墙面敷设
FC：地板或地面下敷设
CC：暗敷设在屋面或顶板内
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！
RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求
常用的电气导管、线路敷设标注方法 序号敷设方式标注名称旧代号新代号 1 用瓷瓶或瓷柱敷设 CP K 2 用塑料线槽敷设 XC PR 3 用金属线槽敷设 MR 4 穿水煤气管敷设 RC 5 穿焊接钢管敷设 SC 6 穿电线管敷设 DG MT 7 穿聚氯乙烯硬质管敷设 VG PC 8 穿聚氯乙烯半硬质管敷设 RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设 CT 11 用瓷夹敷设 CJ PL 12 用塑料夹敷设 VJ PCL 13 穿金属软管敷设 SPG CP 14 直接埋设 DB 15 电缆沟埋设 TC 16 混凝土排管埋设 CE 17 沿钢索敷设 SPG M 18沿屋架或跨崖架敷设 LM AB 19 沿柱或跨柱敷设 ZM AC 20 沿墙面敷设 QM WE 或WS 21 沿天棚面或顶板面敷设 PM CE 22 在能进人的吊顶内敷设 PEM SCE 23 暗敷设在梁内 LA BC 24 暗敷设在柱内 ZA CLC 25 暗敷设在墙内 QA WC 26 暗敷设在地面内 DA FC 27 暗敷设在屋面或顶板内 PA CC 28 暗敷设在不能进人的吊顶内 PNA SCE 29 线吊式 SW 30 自在器线吊式 X SW 31 固定线吊式 X1 SW1 32 防水线吊式 X2 SW2 33 吊线器式 X3 SW3 34 链吊式 L CS 35 管吊式 G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式 R R 39 顶棚内安装 DR CR 40 墙壁内安装 BR WR 41 台上安装 T T 42 支架上安装 J S 43 柱上安装 Z CL 44 座装 ZH HM PR 塑料线槽敷设PC 硬制塑料管敷设 FPC 半硬制塑料管敷设SC 薄电线管敷设 RC 水煤气管敷设MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设CP 蛇皮管/金属软管敷设 QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设
FE---沿地板明敷 WE---沿墙明敷 CC---在顶棚内暗敷 WC---沿墙内暗敷 CE---沿顶棚明敷 AC---在吊顶内暗敷 FC---在地面（板）内暗敷 BE---沿屋顶弦架明敷 BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜 BVR 铜芯聚氯乙烯绝缘俗称软铜 NHBV 耐火型铜芯聚氯乙烯绝缘电线 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套 ----------------------------------------------------------------- 同轴射频电缆SYWV (视频线) 超五类非屏蔽双绞线（网线） 电话线HYA 10*2*0.5（表示10对0.5mm的双绞线电缆） -------------------------------------------------------------------
收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
常用线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索
BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE 地板或地面下敷设：FC
管线的代号及敷设方式 一、线管的代号 SC：焊接钢管TC：电线管PC：硬质塑料管 CT：电缆桥架CP：金属软管SR：钢线槽 RC：水煤气管 二、线管敷设部位： SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内 CC：暗敷设在顶板内 三、导线敷设方式标注： SC：穿焊接钢管敷设MT：穿电线管敷设PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设MR：金属线槽敷设 PR：塑料线槽敷设M：用钢索敷设KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设DB：直接埋设TC：电缆沟敷设 CE：混凝土排管敷设： 四、导线敷设部位的标注 AB：沿或跨梁（屋架）敷设BC：暗敷在梁内AC：沿或跨柱敷设 CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 F：地板或地面下敷设 备注：JDG--紧定式电线管，KBG--扣压式电线管 一、导管种类表示方式 MT：电线管PC-PVC：塑料硬管FPC：阻燃塑料硬管 CT：桥架MR：金属线槽M：钢索 CP：金属软管PR：塑料线槽RC：镀锌钢管 二、导管敷设方式的表示方式 DB：直埋TC：电缆沟BC：暗敷在梁内 CLC：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设 CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下 SR：沿钢索BE：沿屋架，梁WE：沿墙明敷 三、灯具安装方式的表示 CS：链吊DS：管吊W：墙壁安装 C：吸顶R：嵌入S：支架 CL：柱上 四、导线敷设方式 SC：穿焊接钢管敷设MT：穿电线管敷设PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设MR：金属线槽敷设 PR：塑料线槽敷设M：用钢索敷设KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设DB：直接埋设TC：电缆沟敷设 五、导线敷设部位的标注 AB：沿或跨梁（屋架）敷设BC：暗敷在梁内AC：沿或跨柱敷设 CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 FC：地板或地面下敷设
收集的电气设计xx中：SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE： 沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE： 在能进入人的吊顶内敷设 BC： 暗敷设在xx CLC： 暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内
ACC： 暗敷设在不能进入的顶棚内FC： 暗敷设在地面内 SCE： 吊顶内敷设,要穿金属管一，导线穿管表示 TC-镀锌钢管 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟
BC-暗敷在xx CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，xx WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽： SR 沿屋架或跨屋架：
BE 沿柱或跨柱： CLE 穿焊接钢管敷设： SC 穿电线管敷设： MT 穿硬塑料管敷设： PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设： CT 金属线槽敷设： MR 塑料线槽敷设： PR 用钢索敷设： M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设： CP 直接埋设： DB 电缆沟敷设： TC 导线敷设部位的标注 沿或跨xx（屋架）敷设：AB 暗敷在xx： BC 沿或跨柱敷设： AC 暗敷设在柱内： CLC 沿墙面敷设： WS 暗敷设在墙内： WC 沿天棚或顶板面敷设：CE
常用线路敷设方式表示字 母对照 Prepared on 24 November 2020
常用线路敷设方式表示字母对照 SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入人的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管 导线穿管表示 SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管 导线敷设方式的表示 DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在屋面或顶板内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷 灯具安装方式的表示 CS-链吊DS-管吊W-墙壁安装C-吸顶 R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷
设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC
管路敷设标注方法cc：暗敷设在顶板内sc：焊接钢管SR：沿钢线槽敷设 tc：电线管薄钢管BE：沿屋架或跨屋架敷设pc：硬质塑料管CLE：沿柱或跨柱敷设ct：电缆桥架WE：沿墙面敷设 cp：金属软管CE：沿天棚面或顶棚面敷设 SR：钢线槽ACE：在能进入人的吊顶内敷设 RC：水煤气管BC：暗敷设在梁内 导线敷设部位：CLC：暗敷设在柱内CT：电缆桥架敷设WC：暗敷设在墙内SR：沿钢索敷设CC：暗敷设在顶棚内CLE：沿柱或跨柱敷设ACC：暗敷设在不能进入的顶棚内 WE：沿墙面敷设FC：暗敷设在地面内CC：沿现浇板内暗敷设SCE：吊顶内敷设,要穿金属管 CE：沿天棚面或顶棚面敷设 AC：吊顶内敷设 ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 一，导线穿管表示WE-沿墙明敷 MT-电线管三，灯具安装方式的表示PC-PVC塑料硬管CS-链吊 FPC-阻燃塑料硬管DS-管吊 CT-桥架W-墙壁安装 MR-金属线槽C-吸顶 M-钢索R-嵌入 CP-金属软管S-支架 PR-塑料线槽CL-柱上 RC-镀锌钢管穿焊接钢管敷设：SC 二，导线敷设方式的表示穿电线管敷设：MT DB-直埋穿硬塑料管敷设：PC TC-电缆沟穿阻燃半硬聚氯乙烯管敷设：FPC BC-暗敷在梁内电缆桥架敷设：CT
CLC-暗敷在柱内金属线槽敷设：MR WC-暗敷在墙内塑料线槽敷设：PR CE-沿天棚顶敷设用钢索敷设：M CC-暗敷在天棚顶内穿聚氯乙烯塑料波纹电线管敷设：KPC SCE-吊顶内敷设穿金属软管敷设：CP F-地板及地坪下直接埋设：DB SR-沿钢索电缆沟敷设：TC BE-沿屋架，梁 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
电缆敷设方式与代号 线管的代号及敷设方式 一、线管的代号 SC：焊接钢管 TC：电线管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 WC：暗敷设在墙内 FC：预埋在地面内 CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS
暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F 另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
水电计算方法识图符号安装大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线): A项(黄) B项(绿)C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 ①线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ②线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内
PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式L——链吊式 G———管吊式 B——壁装式R———嵌入式BR———墙壁内安装 ⑤设备标注方法 配电线路的标注方法 a—b(c×d)e—f 其中：a--回路编号 b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径f--敷设部位 照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： a-b(c×d×L)/e f 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量， e--灯泡安装高度， f--安装方式 L--光源种类，白炽灯或荧光灯 一、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程 和弱点工程（消防报警|广播、电话|闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。 3、图纸的特点： 各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
常用线路敷设方式表示字母对照 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入人的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架
MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在屋面或顶板内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 灯具安装方式的表示 CS-链吊
DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
14 电线导管、电缆导管和线槽敷设 14.1 主控项目 14.1.1 金属的导管和线槽必须接地(ＰＥ)或接零(ＰＥＮ)可靠，并符合下列规定： 1镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2； 2当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线； 3金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地(ＰＥ)或接零(ＰＥＮ)干线连接； 4非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。 14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。 14.1.4 当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于Ｍ10的水泥砂浆抹面保护，保护层厚度大于15mm。 14.2 一般项目 14.2.1 室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。 14.2.2 室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50～80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。 14.2.3 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径应符合本规范表12.2.1－1的规定。 14.2.4 金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。 14.2.5 室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50～80mm . 说明： 14.2.6 暗配管要有一定的埋设深度，太深不利于与盒箱连接，有时剔槽太深会影响墙体等建筑物的质量；太浅同样不利于盒箱连接，还会使建筑物表面有裂纹，在某些潮湿场所(如实验室等)，钢导管的锈蚀会印显在墙面上，所以埋设深度恰当，既保护导管又不影响建筑物质量。 明配管要合理设置固定点，是为了穿线缆时不发生管子移位，脱落
管道敷设的方式及要求 1、室外管道的敷设 室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。 a）管道架空敷设 将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。按支架的高低可分为低支架、中支架和高支架三种敷设类型。 管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。 b）管道直埋敷设 直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。 管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。 c）管道管沟敷设 管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。 2、室内管道的敷设 根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。 管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。 管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。 无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。 3、常用管道图例 国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。给水排水制图标准 GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求： 表1-2-1 管道图例： （二）给排水、采暖、消防、燃气管道的敷设 建筑给水系统的主要任务是将市政管网的给水引入建筑物内部，供人们生活、生产使用。建筑给水系统根据用途的不同可以分为：生活给水、生产给水消防给水等。
一导线敷设方式的表示 DB-直埋 TC-电缆沟 F-地板及地坪下 SR：沿钢线槽/钢索敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面明敷设 CE：沿天棚面或顶棚面敷设/沿天棚顶敷设ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管
FPC-阻燃塑料硬管 穿聚氯乙烯塑料波纹电线管敷设：KPC CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管/水煤气管 TC：电线管 PC：硬质塑料管 SR：钢线槽 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR
沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS
暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 铜芯橡皮绝缘线：BX 铜芯塑料绝缘线：BV 铜芯塑料绝缘护套线：BVV 铜母线：TMY 铝母线：LMY 铝芯橡皮绝缘线：BLX 铝芯塑料绝缘线：BLV 铝芯塑料绝缘护套线：BLVV
电线导管、电缆导管和线槽敷设质量验收规范 主控项目： 一、金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并 符合下列规定： 1、镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4M㎡ 2、当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时连接处的两端用专用接地卡固定跨接接地线； 3、金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接； 4、非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 二、14.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm 的钢导管不得套管熔焊连接。 三、14.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。 四、14.1.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。 一般项目： 一、14.2.1室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于
等于2mm的刚电线导管不应埋设于室外土壤内。 二、14.2.2室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。 三、14.2.3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合本规范表 12.2.1-1的规定。 四、14.2.4金属导管内外壁应防腐处理；埋设与混凝土内的导管内壁防腐处理，外壁可不防腐处理。 五、14.2.5室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。 六、14.2.6暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点净距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设有管卡，中间直线段管卡间的最大距离应符合表14.2.6的规定。
序号敷设方式标注名称旧代号新代号 1 用瓷瓶或瓷柱敷设CP K 2 用塑料线槽敷设XC PR 3 用金属线槽敷设MR 4 穿水煤气管敷设RC 5 穿焊接钢管敷设SC 6 穿电线管敷设DG MT 7 穿聚氯乙烯硬质管敷设VG PC 8 穿聚氯乙烯半硬质管敷设RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设KPC 10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设VJ PCL 13 穿金属软管敷设SPG CP 14 直接埋设DB 15 电缆沟埋设TC 16 混凝土排管埋设CE 17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB 19 沿柱或跨柱敷设ZM AC 20 沿墙面敷设QM WE 或WS 21 沿天棚面或顶板面敷设PM CE 22 在能进人的吊顶内敷设PEM SCE 23 暗敷设在梁内LA BC 24 暗敷设在柱内ZA CLC 25 暗敷设在墙内QA WC 26 暗敷设在地面内DA FC 27 暗敷设在屋面或顶板内PA CC 28 暗敷设在不能进人的吊顶内PNA SCE 29 线吊式SW 30 自在器线吊式X SW 31 固定线吊式X1 SW1 32 防水线吊式X2 SW2 33 吊线器式X3 SW3 34 链吊式L CS 35 管吊式G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式R R 39 顶棚内安装DR CR 40 墙壁内安装BR WR 41 台上安装T T 42 支架上安装J S
43 柱上安装Z CL 44 座装ZH HM PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设 MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设 K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设 CP 蛇皮管/金属软管敷设 QR 铝合金线槽敷设 PL阻燃半硬聚乙烯管敷设 AL 铝皮线卡敷设 SR 沿钢索敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 WE 沿墙面敷设 ACE 能进入的吊顶内敷设 CE 沿顶棚面或顶板面敷设 BC 暗敷设在梁内 CLC 暗敷设在柱内 WC 暗敷设在墙内 FC 暗敷在地面 CC 暗敷在顶板内 ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管 管路敷设标注方法 SC：焊接钢管 TC：电线管镀锌或非镀锌薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 MR: 金属线槽 RC：水煤气管 KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管 导线敷设部位： CT：电缆桥架敷设
管路敷设标注方法： SC:焊接钢管TC:电线管薄钢管 PC:硬质塑料管CT:桥架" 电缆桥架 CP:金属软管SR:钢线槽 RC:水煤气管 导线敷设部位: CT:电缆桥架敷设SR:沿钢索敷设 CLE:沿柱或跨柱敷设WE:沿墙面敷设 CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC:吊顶内敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内 WC:暗敷设在墙内WE:沿墙明敷设 FC:预埋在地面内CC:暗敷设在顶板内 SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC:暗敷设在柱内 WC: 暗敷设在墙内CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一、导线穿管表示： MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式的表示： DB-直埋TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁WE-沿墙明敷 三、灯具安装方式的表示： CS-链吊DS-管吊 W-墙壁安装C-吸顶 R-嵌入S-支架 CL-柱上SC：穿焊接钢管敷设 MT：穿电线管敷设、PC：穿硬塑料管敷设
FPC:穿阻燃半硬聚氯乙烯管敷设CT:电缆桥架敷设 MR：金属线槽敷设PR:塑料线槽敷设 M:用钢索敷设KPC:穿聚氯乙烯塑料波纹电线管敷设CP:穿金属软管敷设DB:直接埋设 TC:电缆沟敷设 导线敷设部位的标注: AB:沿或跨梁(屋架)敷设BC:暗敷在梁内 AC:沿或跨柱敷设CLC:暗敷设在柱内 WS:沿墙面敷设WC:暗敷设在墙内 CE:沿天棚或顶板面敷设CC:暗敷设在屋面或顶板内SCE:吊顶内敷设FC :地板或地面下敷设
FE--- 沿地板明敷 WE---沿墙明敷 CC--- 在顶棚内暗敷 WC---沿墙内暗敷 CE--- 沿顶棚明敷 AC--- 在吊顶内暗敷 FC--- 在地面（板）内暗敷 BE--- 沿屋顶弦架明敷 BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜 BVR 铜芯聚氯乙烯绝缘俗称软铜 NHBV 耐火型铜芯聚氯乙烯绝缘电线 人家问平常用的电线市面上 BV,BVR,RV,RVV不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B,电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码 R就是（软）的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+—层白色的护套 同轴射频电缆 SYWV （视频线） 超五类非屏蔽双绞线（网线） 电话线HYA 10*2*0.5 （表示10对0.5mm的双绞线电缆）
收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC:暗敷设在柱内 WC 暗敷设在墙内 CC 暗敷设在顶棚内 ACC 暗敷设在不能进入的顶棚内 FC 暗敷设在地面内 SCE 吊顶内敷设 ,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT -电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC钱锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE沿墙明敷 三，灯具安装方式的表示
序号敷设方式标注名称旧代号新代 号 1 用瓷瓶或瓷柱敷设CP K 2 用塑料线槽敷设XC PR 3 用金属线槽敷设 MR 4 穿水煤气管敷设 RC 5 穿焊接钢管敷设 SC 6 穿电线管敷设DG MT 7 穿聚氯乙烯硬质管敷设VG
PC 8 穿聚氯乙烯半硬质管敷设RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设 VJ PCL 13 穿金属软管敷设SPG CP 14 直接埋设 DB 15 电缆沟埋设 TC
16 混凝土排管埋设 CE 17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB 19 沿柱或跨柱敷设ZM AC 20 沿墙面敷设 QM WE 或 WS 21 沿天棚面或顶板面敷设PM CE 22 在能进人的吊顶内敷设PEM
SCE 23 暗敷设在梁内LA BC 24 暗敷设在柱内ZA CLC 25 暗敷设在墙内QA WC 26 暗敷设在地面内DA FC 27 暗敷设在屋面或顶板内PA CC 28 暗敷设在不能进人的吊顶内 PNA
SCE 29 线吊式SW 30 自在器线吊式 X SW 31 固定线吊式 X1 SW1 32 防水线吊式 X2 SW2 33 吊线器式 X3 SW3 34 链吊式 L CS 35 管吊式 G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式 R R 39 顶棚内安装 DR CR
40 墙壁内安装 BR WR 41 台上安装 T T 42 支架上安装J S 43 柱上安装Z CL 44 座装ZH HM PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设

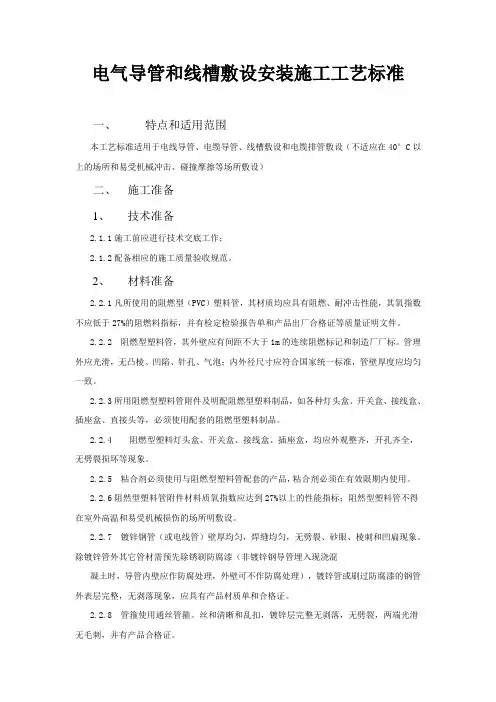

电气导管敷设作业指导书 一范围 本指导书适用于西安科技大学临潼校区3-A阶梯教室电气导管明敷，暗敷工程。 二施工准备 （1）材料要求： 1 焊接钢管壁厚均匀，焊缝均匀，无裂痕，砂眼等以及凹扁 现象，非镀锌钢管应预先除锈灌漆。进开关盒及箱体应套 丝，丝扣清晰。 2 铁制盒体金属材料厚度不小于1.2毫米，镀锌层无剥落。 （2）主要机具： 1 煨管器，液压煨管器，开孔器，压力案，套丝板，套丝机。 2 手锤，錾子，钢锯，扁锉，半圆锉，圆锉，活扳 3 石笔，皮尺，水平尺，线坠 （3）作业条件： 1 暗管敷设： a现浇混凝土板内配管，在底层钢筋绑完之后，上层钢筋 位绑之前，根据施工图尺寸位置配合土建施工。 b随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。 2 明管敷设
配合土建结构安装好预埋件，吊顶内敷设时，弯曲度一致， 横平竖直，内装修时，配合土建做好吊顶灯位。 三操作工艺 （1）暗配管操作工艺： （2）明配管操作工艺 预制加工测定盒箱位置支架吊架固定（管弯，支架，吊架） 盒，箱固定管路敷设接地焊接（3）暗管敷设的基本要求： 1 敷设于多尘和潮湿场所的电线管路，管口，管子连接处一 定要可靠，必要时作密封处理。 2 暗配管的敷设应沿最近的路线敷设并在不违反规范和设计 的情况下可尽能减少弯曲，暗敷的埋设深度应不小于 15mm。 3 进入落地式配电箱的电线管路，排列应整齐，管口应高出 基础面50mm,高度一致。 4 埋入地下的电线管不宜穿过设备基础，在穿过建筑物基础
时，应加保护管。 5 预制加工; a手执冷煨法：一般管径为25毫米及以下时，用手扳煨管器。 b 机器煨弯：管径大于25时一般用机器煨弯。明配管时，弯曲半 径不应小于管外径的6倍，埋设于地下或混凝土内时，弯曲半径不应小于管外径的10倍。 6 管子切断 常用钢锯，割管器，砂轮锯等切管，切管时长度一定要量准确，放在钳口内卡牢固，，断口处平齐，管口无毛刺，管内无铁屑等杂物。 7 管子套丝 采用套丝扳，套丝机，根据管外径选择相应板牙，将管子用压力案卡牢固，再把绞扳套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱，丝纹清晰，管径在25及以上时，应套三扳。 8 测定盒箱位置 根据设计图要求确定盒，箱轴线位置，要拉线核准，严禁用目测定位！要挂线找平，线坠找正，对于灯位盒要四角拉线定位！ 9 稳住盒，箱 盒体及箱体的安装严禁其逼模板影响支模！现浇混凝土板墙上的盒箱固定要加支铁，当盒箱底据外墙面距离小于3厘米时，须加金属网固定后再抹灰，防止空裂！线浇楼板内配管时，一定要把盒子随
