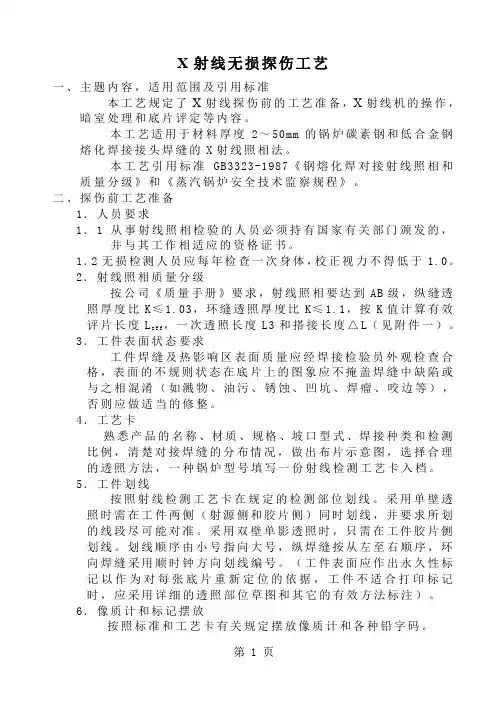

X射线无损探伤工艺
一、主题内容，适用范围及引用标准
本工艺规定了X射线探伤前的工艺准备，X射线机的操作，暗室处理和底片评定等内容。
本工艺适用于材料厚度2～50mm的锅炉碳素钢和低合金钢熔化焊接接头焊缝的X射线照相法。
本工艺引用标准GB3323-1987《钢熔化焊对接射线照相和质量分级》和《蒸汽锅炉安全技术监察规程》。
二、探伤前工艺准备
1．人员要求
1．1从事射线照相检验的人员必须持有国家有关部门颁发的，并与其工作相适应的资格证书。
1．2无损检测人员应每年检查一次身体，校正视力不得低于1.0。
2．射线照相质量分级
按公司《质量手册》要求，射线照相要达到AB级，纵缝透照厚度比K≤1.03，环缝透照厚度比K≤1.1，按K值计算有效
评片长度L e f f，一次透照长度L3和搭接长度△L（见附件一）。
3．工件表面状态要求
工件焊缝及热影响区表面质量应经焊接检验员外观检查合格，表面的不规则状态在底片上的图象应不掩盖焊缝中缺陷或
与之相混淆（如溅物、油污、锈蚀、凹坑、焊瘤、咬边等），否则应做适当的修整。
4．工艺卡
熟悉产品的名称、材质、规格、坡口型式、焊接种类和检测比例，清楚对接焊缝的分布情况，做出布片示意图，选择合理
的透照方法，一种锅炉型号填写一份射线检测工艺卡入档。
5．工件划线
按照射线检测工艺卡在规定的检测部位划线。采用单壁透照时需在工件两侧（射源侧和胶片侧）同时划线，并要求所划
的线段尽可能对准。采用双壁单影透照时，只需在工件胶片侧
划线。划线顺序由小号指向大号，纵焊缝按从左至右顺序，环
向焊缝采用顺时钟方向划线编号。（工件表面应作出永久性标
记以作为对每张底片重新定位的依据，工件不适合打印标记
时，应采用详细的透照部位草图和其它的有效方法标注）。
6．像质计和标记摆放
按照标准和工艺卡有关规定摆放像质计和各种铅字码。
6．1．像质计的选用
根据本公司透照厚度和象质级别确定所需选用GB5618-85规定的R10系列金属丝像质计，Ⅲ型像质计指数为（F10～16）在底片上至少要能得到四根或三根钢丝。
透照厚度TA与母材厚度T的关系：
单面焊TA=T+2（对双壁单影法透照也采用此公式）
双面焊TA=T+4
6．2．像质计的摆放
线型像质计应放在射源一侧的工件表面上，位于被检焊缝的一端（被检长度的1/4处），钢丝横跨焊缝并与焊缝方向垂
直，细丝置于外侧。当射源一侧无法放置像质计时，可将其放
在胶片侧，像质计应附加“F”标记以示区别，但必须进行对
比试验，使实际像质指数达到规定要求。
当采用射源在内（F=R）的周向曝光技术时，只需每隔900放一个像质计。
6．3．标记的摆放
各种铅字标记应齐全，包括有：（↑）中心标记、（↑）搭接标记（↑）、工件编号、焊缝编号，部位编号，钢板厚度、焊工代号和透照日期。返修透照时，应加返修标记R1、R2…。
各种标记的摆放位置应距离焊缝边缘至少5mm,其中搭接标记的位置:在双壁单影或射源在内F>R的透照方式时,应放在
胶片侧,其余透照方式应放在射源侧。
7．胶片与增感屏
7．1．胶片
7．1．1．胶片的选用
根据公司对射线照相技术要求，选用爱克发·C7系列工业X射线胶片（或选用性能近似的胶片）。
7．1．2．工业X射线胶片的使用和保管
a．胶片不可接近有害气体，否则会产生灰雾。
b．装片和取片时，胶片与增感屏应避免摩擦，否则会擦伤。
显影后底片上会产生黑线。操作时还应避免胶片受压受曲
受折，否则会在底片上出现新月形影像的折痕。
c．胶片保存温度：100C～150C；湿度：55%～65%。
d．胶片应远离热源和射线的影响，在暗室红灯下操作不宜距离过近，暴露时间过长。
e．胶片应竖放，避免受压。
7.2.增感屏
本公司选用铅箔增感屏，前屏厚度约为0.03mm，后屏厚度不小于0.1mm。对使用的每付增感屏进行编号，便于监督使
用，如出现折叠，划痕，沾污时，应及时更换。
8．暗盒
暗盒在使用中如漏光，开裂，划伤磨损应及时更换，为了检查背散射线，可使用带“B”铅字的暗盒。
9．贴片
可磁铁、绳带等方法将胶片（暗盒）固定在被检位置上，胶片（暗盒）应与工件表面紧密贴合，尽可能不留间隙。
10．散射线的屏蔽
为减少散射线的影响，采用铅罩限制照射物，在暗盒背面衬以铅板。为检查背散射，在暗盒背面贴上铅质“B”标记（高
13mm，厚1.6mm）,若在较黑背影上出现“B”字较淡形象，说明
背散射防护不够，底片质量不合格，应予重照。
11．对焦和曝光参数的选择
11．1．将射源安放在适当位置，使射线束中心对准被检区中心，选定焦距“F”。
11．2．焦距对射线照相灵敏度的影响主要表现在几何不清晰度（u g）上，由u g=d f L2/（F=L2）可知，焦距F愈大，u g值越小，底片上的影像越清晰。d f—焦点尺寸，L2—工件表面至胶
片的距离。
为保证射线照相的清晰度，规定透照距离L1与焦点尺寸
d f和透照厚度L2应满足以下关系：
F=L1+L2AB级：L1≥10d f L22/3或L1≥2L3。
u g≤1/10L21/3L3—一次透照长度。
几何不清晰度u g≤0.2,焦距F≥700mm
11．3．在允许的能量范围内，为提高显示缺陷底片对比度和清晰度，尽可能选用较低的电压。
11．4．为达到规定的底片黑度，曝光量推荐选用不低于15mA.min，以防止用短焦距和高管电压所引起的不良影响。
11．5．曝光参数（指管电压，管电流，曝光时间等）的选取择要根据曝光曲线加以修正。
12．透照方法
透照方法暂选用纵缝透照法、双壁单影法、环缝内透法三种。
三、X光机的操作与维护
1．设备
1．1．现有X光机设备3台。
分别为：XXQ-2005、XXQ-2505、XXH-2505
焦点尺寸为：2.0×2.0mm、1.0×2.3mm
1．2．通电前准备
a、用电源线、电缆线将控制箱、机头可靠连接，保证插头接
触良好。
b、使用电源为220V。
c、控制箱可靠接地。
1．3．通电后检查
接通电源后，控制箱面板上的电源指示灯亮，机头风扇开始转动。
2．训机
停机8小时以上要求开机训机，训机按设备使用说明书要求进行，训机可从额定管电压的1/3开始，逐步将管电压
3．开启高压后，不准再拨动计时器，以免损坏机器。
4．管电压一般不得超过额定值的80%。
5．开启高压后，操作人员不得擅离控制台，要监视控制台的运作，发生故障时应停机检查，并及时报告主管。
6．X射线机要求按1：1的时间工作和休息，确保X射线管充分冷却，防止过热，在机器休息时间不能切断电源。
7．X射线机的维护和保养
为了减少射线机使用故障，应做经常性的维护和保养工作。
（1）X射线机应摆放在通风一干燥处，切忌潮湿、高温、腐蚀等环境，以免降低绝缘性能。
（2）保持清洁，防止尘土、污物造成短路和接触不良。
（3）保持电缆头接触良好，如因使用时间过长，磨损松动。接触不良，则应及时更换。
（4）经常检查机头是否漏气（压力表示值低于0.34MPa时）, 应注意及时补充,确保绝缘性能满足要求。
四．暗室处理技术
1．暗室条件
1．1 暗室要完全遮光，室内要保持通风，将温度控制在16℃~24℃左右。
1．2 暗室工作台、切片刀、洗片夹、暗盒、增感屏必须清洁干燥。严防水滴和显、定影液等脏物沾污胶片与增感屏。1．3 各种设备器材摆放位置应适当，以利于工作，如冲洗胶片的设备的摆放次序应与操作次序一致。
1．4 暗室选用红色安全灯，曝光后的胶片根据正常操作流程冲洗后，胶片的灰雾度应不大于0.3，安全灯才可靠。
2．胶片的使用：
2．1 胶片应根据有效期合理使用，启封后的胶片应尽快用完。2．2 人体任何部位不得触及胶片药膜面，切、装、折、洗片时，只许手触及胶片侧边和四角。
2．3 裁切胶片时，软片表面应有衬纸保护，防止擦伤。
2．4 裁片前应用酒精擦手或戴手套，以防手汗沾污胶片产生指纹。
2．5 装片前应检查暗盒是否漏光，金属增感屏是否完好，有无不清洁及折叠现象，如有应及时清洗或更换。
2．6 胶片夹入增感屏和插入暗盒时应缓慢送入，防止胶片、增感屏折痕，擦伤和胶片产生静电感光。
3．显影液、停显液和定影液的配制：
3．1 配液注意事项
3．1．1 配液应使用玻璃、陶瓷、不锈钢容器或塑料制品，搅拌棒也应用上述材料制作，切忌使用其它金属容器。
3．1．2 配液用水可使用蒸馏水，去离子水，煮沸后冷却水或自来水。
3．1．3 配制显影液的水温控制在30℃~50℃，水温太高会促使某些药品氧化，太低又不易溶解。配制定影液的水温：60℃
~70℃，因硫代硫酸纳溶解时会大量吸热。
3．1．4 配液时应按配方中规定的次序进行，待前一种药品完全溶解后，方可投入下一种药品，不可颠倒次序。在显影液
配制中，因米吐尔不能溶于亚硫酸钠溶液故最先加入，其
余显影剂都应在亚硫酸钠之后加入，配制定影液时，亚硫
酸钠必须在加酸之前溶解，以防硫代硫酸钠分解；硫酸铝
钾必须在加酸之后溶解，以防水解产生氢氧化铝沉淀。3．1．5 配液时应不停地搅拌，以加速溶解。但显影液的搅拌不宜过于激烈，且应朝着一个方向进行，以免发生显影剂氧
化现象。
3．1．6 配液时宜先取总体积四分之三的水量，待药品全部溶解后再加水至所要求的容积，配好的药液静置24小时后再使
用。
4．工业射线胶片常用的药液配方
4．1显影液的配方（按爱克发C7胶片推荐配方配20份，约为5加仑药液）
温水50℃：15000ml 米吐尔：70g 无水亚硫酸钠：1200g 对苯二酚：180g 无水碳酸钠：800g 溴化钾：70g 加清水至20000ml PH值10.1～10.2
4．2停影液配方
冰醋酸（浓度98%）:400ml 无水硫酸钠：900g
清水：20000ml
PH值4.5～5
4．3定影液配方
温水65℃：15000ml 硫代硫酸钠：4800g
无水亚硫酸钠：300g水
醋酸：300ml 棚酸：150g 硫酸铝钾：300g加清水至20000ml 5．胶片处理程序和操作要点
胶片手工处理过程可分显影、停影、定影、水洗和干燥五个步
说明如下：
（1）显影温度对底片质量影响很大，必须严格控制。
（2）胶片放入显影液之前，应在清水中预浸一下，使胶片表面湿润，避免进入显影液后胶片表面附有气泡造成显影不均
匀。
（3）显影时正确的搅动方法；前30S内不间断地搅动，以后每隔30S搅动一次。
（4）停显阶段不间断地充分搅动。
（5）定影总的时间为“通透时间”的2倍。
（6）用清洁的流水漂洗，水洗不充分的底片长期保存后会发生变色现象。
（7）水洗后的底片表面附有许多水滴，如不除去，干燥后会产生不均水迹，可浸入脱水剂溶液，使水从底片表面快速流尽。
（8）底片干燥处应无灰尘，因湿底片极易吸附空气中的尘埃。
五、底片的评定
1．评片人员的基本要求
1．1评片必须由持有RT-Ⅱ、RT-Ⅲ级资格证的人员担任。
1．2具有良好的职业道德和高度的工作责任心。
1．3有良好的视力，要求校正视力不低于1.0。
2．对评片工作环境要求
2．1．评片室
评片室应尽量避免各种干扰，以保证评片人员能聚精会神工作。室内光线应柔和偏暗，室内照明应避免直射人眼或在底片上产生反光。
2．2．观片灯
观片灯要求透过底片的光强不低于30cd/m2；观片灯的最大亮度应大于105cd/m2，观片灯亮度必须可调，以便观察底片不同黑度区域时选择合适的光强。
3．底片质量检查
（1）灵敏度检查
底片灵敏度用像质计测定，根据底片上像质计的影像可识别程度来定量评价灵敏度高低。
检查像质计型号、规格、摆放位置的正确性，能够观察到的金属丝像质指数是否达到标准规定的要求。
（2）黑度检查
在有效评定区范围内，用底片黑度光学密度计测定，底片黑度在1.5~3.5的范围内符合要求.
（3）标记检查
标记距焊缝边缘不少于5mm，检查工件编号，焊缝编号，部位编号，中心定位标记，搭接标记，像质计放在胶片侧的区别标记，焊工代号，透照日期等是否全齐，返修底片应有“R1、R2……”
字码。
（4）伪缺陷检查
由于透照或暗室操作不当，或胶片，增感屏质量不好，在底片上留下有划痕，折痕，水迹，静电感光，指纹，霉点，药膜脱落，污染等。容易与真缺陷影像混淆，影响评片的正确性，造成漏检或误判，所以底片有效评定区内不允许有伪缺陷影像。
（5）背散射检查
在暗盒背面贴附一个“B”铅字标记，观片时若发现在较黑背景上出现“B”字较淡影像，说明背散射防护不够，应重照。
（6）搭接情况检查
搭接标记按规定摆放，则底片上只要有搭接标记影像即可
保证无漏检区，但如果因某些原因未按规定摆放，则底片上搭接标记以外必须有附加长度ΔL（ΔL =L2*L3/L1），才能保证完全搭接。
4．焊接质量的等级评定
按照GB3323-87标准和本公司要求，正确运用并严格执行规定，对缺陷影像的性质，等级，位置做出正确的判定和定位。
4．1 根据缺陷的性质和数量，焊接质量分为四级。
（1）Ⅰ级焊缝应无裂纹，未熔合，未焊透和条状夹渣，
（2）Ⅱ级焊缝应无裂纹，未熔合和未焊透，
（3）Ⅲ级焊缝应无裂纹，未熔合以及双面焊和加垫板的单面焊的未焊透；
不加垫板的单面焊中的未焊透按条状夹渣长度的Ⅲ级评定。
（4）焊缝缺陷超过Ⅲ级者为Ⅳ级。
4．2 圆形缺陷的分级
（1）长宽比小于或等于3的缺陷定义为圆形缺陷，有气孔、夹渣和夹钨。
（2）将缺陷尺寸换示或缺陷点数见下表：
（3）不计点数的缺陷尺寸见下表：
a)圆形缺陷的分级见下表：
4．3 条状夹渣的分级
（1）长宽比大于3的夹渣定义为条状夹渣。
（2）条状夹渣的分级见下表：
注：T为母材厚度；L为该组夹渣中最长者的长度。
4．4 综合评级
在同一评定区内，同时存在圆形缺陷和条状夹渣或未焊透时应各自评级，将级别之和减1作为最终级别。
5．底片的复评
5．1 严格执行复评制度，并在评片记录上签字。
5．2 焊缝合格后，填写合格通知单，并在产品质量流程卡上签字后流入下道工序。
6．射线检验报告
6．1 射线检测合格后，应对检测结果及有关事项进行详细记录
并写出检验报告，检验报告内容主要包括：产品名称及型号、
产品编号、检验部位、检验方法、透照规范、缺陷性质、评定
等级、返修情况和透照日期等。
6．2 焊缝同一部位返修次数不超过三次，第一次返修和第二次返修填写“焊缝返修报告”，书面通知车间，焊接责任工程师
研究返修方案后再返修。第三次返修必须填写“焊缝三次返修通知单报告”，由焊接责任工和师和质量保证工程师在报告上
签字认可后，方可进行第三次返修。返修次数标记用“R1、R2、R3”标记。
6．3 将合格底片用“底片内袋”每张装好，防止底片相互摩擦
或沾结，并放置在阴凉干燥处妥善保存。
6．4 拍片人员，初复评人员在检验报告上会签，与底片一起保存，保存年限为5年以上。
六．X射线防护
1．射线检测人员平时应注意做好射线安全防护，严格遵守操作规程。
2．X射线对人体有不良的影响和伤害，在透照时，应等探伤机完全停止后，才能进行下一步工作，防止射线直接照射和散射的影响。
3．从事射线检测人员应备有剂量测试表，随时测定工作环境的射线照射强度和个人受到的累计剂量。
4．照射场地的周围应设置安全线，安全线上应明显警告标志，夜间应设红灯，防止误入照射区域。
5．每年应请环保部门，对照射场地及周围环境进行一次测试，评价照射场地的安全性。
6．对射线检测人员，每年进行一次身体检查。
