1有限公司

目录

1、主题内容

2、适用范围

3、对探伤人员的要求

4、对透照工件表面的要求

5、探伤比例的要求及合格级别

6、器材的选择

7、透照工艺

8、胶片的暗室处理

9、底片质量

10、底片的观察

11、记录报告

12、安全防护

1、主题内容

1.1保证工业锅炉对接焊缝射线探伤的准确性,保证锅炉能够正常的运行。

2、适用范围

2.1适用于工业锅炉的过热器、省煤器、集箱、压力管道等安装中管-管、管-板对接焊缝射线透照检测。焊接方式为氩弧焊打底、手工焊盖面。

3、对探伤人员的要求

凡从事射线探伤工作人员,都必须经过技术培训,并按3.1.照劳动部文件“锅炉压力容器无损检测人员资格考核规则”进行考核鉴定。

3.2无损检测人员按技术等级分高、中、初级。取得各技术等级人员,只能从事与该技术等级相应的无损检测工作,并负相应的技术责任。

3.3操作人员应具有RT—I 以上资格证书,评定及审核人员应具有RT—II级以上资格证书。

3.4从射线探伤人员应能辨别距离400mm远的一组高为

0.5mm,间距为0.5mm的印刷字母。

4、对透照工件表面的要求

4.1焊缝及热影响区的表面质量(包括余高高度)应经外观检查合格。表面的不规则状态在底片上应不掩盖焊缝中的缺陷或与之相混淆,否则应做适当的修整。

4.2焊缝外观检验合格后,由检验员签发《无损探伤委托书》。

4.3焊缝透照质量达到NB/T47013—2015标准AB级。

5、探伤比例的要求及合格级别

5.1探伤比例的要求及合格级别

5.2焊缝合格级别达到NB/T47013—2015标准的II级。

6、器材的选择

6.1焊缝透照选用理学----300或国产300周向射线探伤机,固定焊缝选用理学-----2505或丹东----2505定向射线探伤机。

胶片选用爱克发型6.2.

6.3增感屏选取用厚度为0.03mm的铅箔增感屏,暗盒选用360×80和240×80两种,选用铅质阿拉伯数字英文母。6.4暗袋背面应有“B”铅字,以检查背面散射是否满足

GB3323—2005的要求。

6.5象制计选用:按照透照厚度和相质级别所需要达到的象质指数,选用JB/T 7902-2015《无损检测线型像质计通用规范》的规定。

7、透照工艺

7.1透照方式按照NB/T47013—2015规定选择。

7.2胶片和增感屏在透照过程中始终相互紧贴。

7.3双壁双影法选用专用象质计的,金属线垂直横跨焊缝表面正中。底片上应至观察到期根以上的钢丝影象。如果数个管子接头在一张底片上同时显示时,至少放置一个象质计,如果只有一个,则必须放在最边缘的那根管子上。均要将象质计放在射源侧,否则,要通过对比实验使实际象质指数达到规定的要求。象质计放在胶片一侧工作表面上时,象质计应附加“F”标记,以示区别。

7.4双壁单影透照时,线形象质计应放在射线源一侧的工作件表面上被检焊缝区的一端(被检区长度的1/4处)。钢丝应横跨缝并与焊缝方向垂直,细钢丝置于外侧。

7.5曝光参数按照“曝光曲线”和“工艺卡”确定执行。采

用不低的曝光量。15mAmin于

7.6射线机的操作按使用说明书操作。

7.7允许存在内凹和单面未焊透的钢管焊缝,应在焊缝边上摆放槽式测深计。

8、胶片的暗室处理

8.1胶片的处理应按胶片的使用说明书或公认的有效方法处理。可采用自动冲洗或手工洗方式。

8.2显影液、定影液应在规定的温度和时间进行操作,应定期添加补充液的方法来维持显影液性能的恒定。

9、底片质量

9.1若在较黑底片背景上出现“B”的较淡影象,说明背散射线防护不够,应予得照。若在较淡背景上出现“B”的较黑影象则不作为底片判废的依据。

9.2底片上必须有表明焊缝透照部位铅制定位标记包括中心标记和搭接标记;工件编号、焊缝编号和部位编号。返修透照部位还应有反修标记。

9.3定位标记和识别标记均需在底片适当位置显示,并离焊缝边缘至少5mm。

9.4底片黑度均要满足2.0~40的黑度范围。

10、底片的观察

10.1评片室内的光线应暗淡,室内照明用光不能在底片表面上产生反射。

,观片30cd/m2观片灯:经照明后的底片亮度应不小于10.2.灯的最大亮度应不小于100000cd/m2。

10.3处理后的底片不允许水迹、划伤、擦痕和药液污染、静电感光等伪缺陷。

11、记录报告

11.1评片结束后应填写射线探伤报告,填写内容应包括:委托单位、工程名称、检验部位、检验方法、透照规范、缺陷名称、评定等级、返修情况和透照日期、工件规格及材质并有评片人员和审核人员的签字等。

11.2对焊接质量不合格的底片,填写《返修通知单》通知施工单位,返修经外观检验合格后,按透照程序重新检验。11.3射线底片及射线报告移交资料室存档。且必须保存7年以上,以备随时查核。

12、安全防护

12.1射线照相的安全防护应符合GB 18871-2002《电离辐射防护与辐射源安全基本标准》的有关规定。

12.2采用屏蔽防护,定期进行身体检查。

12.3现场工作时,射线源方圆20米范围内采用红灯或安全线警示。

13、相关/支持性文件

13.1 GB 18871-2002《电离辐射防护与辐射源安全基本标准》

《金属熔化焊焊接接头射线照相》13.2 GB3323-2005.

射线探伤作业指导书

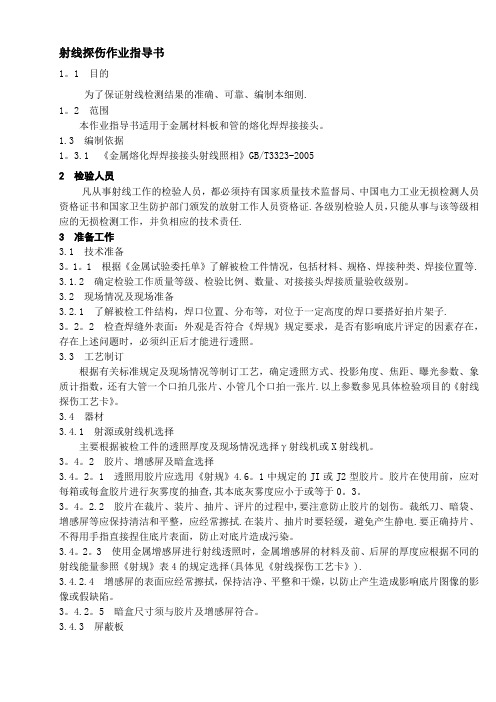

射线探伤作业指导书 1.1 目的 为了保证射线检测结果的准确、可靠、编制本细则。 1.2 范围 本作业指导书适用于金属材料板和管的熔化焊焊接接头。 1.3 编制依据 1.3.1 《金属熔化焊焊接接头射线照相》GB/T3323-2005 2 检验人员 凡从事射线工作的检验人员,都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员,只能从事与该等级相应的无损检测工作,并负相应的技术责任。 3 准备工作 3.1 技术准备 3.1.1 根据《金属试验委托单》了解被检工件情况,包括材料、规格、焊接种类、焊接位置等。 3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。 3.2 现场情况及现场准备 3.2.1 了解被检工件结构,焊口位置、分布等,对位于一定高度的焊口要搭好拍片架子。 3.2.2 检查焊缝外表面:外观是否符合《焊规》规定要求,是否有影响底片评定的因素存在,存在上述问题时,必须纠正后才能进行透照。 3.3 工艺制订 根据有关标准规定及现场情况等制订工艺,确定透照方式、投影角度、焦距、曝光参数、象质计指数,还有大管一个口拍几张片、小管几个口拍一张片。以上参数参见具体检验项目的《射线探伤工艺卡》。 3.4 器材 3.4.1 射源或射线机选择 主要根据被检工件的透照厚度及现场情况选择γ射线机或X射线机。 3.4.2 胶片、增感屏及暗盒选择 3.4.2.1 透照用胶片应选用《射规》4.6.1中规定的JI或J2型胶片。胶片在使用前,应对每箱或每盒胶片进行灰雾度的抽查,其本底灰雾度应小于或等于0.3。 3.4.2.2 胶片在裁片、装片、抽片、评片的过程中,要注意防止胶片的划伤。裁纸刀、暗袋、增感屏等应保持清洁和平整,应经常擦拭。在装片、抽片时要轻缓,避免产生静电。要正确持片、不得用手指直接捏住底片表面,防止对底片造成污染。 3.4.2.3 使用金属增感屏进行射线透照时,金属增感屏的材料及前、后屏的厚度应根据不同的射线能量参照《射规》表4的规定选择(具体见《射线探伤工艺卡》)。 3.4.2.4 增感屏的表面应经常擦拭,保持洁净、平整和干燥,以防止产生造成影响底片图像的影像或假缺陷。 3.4.2.5 暗盒尺寸须与胶片及增感屏符合。 3.4.3 屏蔽板

管道无损检测作业指导书

管道射线探伤工艺 1. 目的 为了保证本工程压力管道施工中射线探伤工作的正常进行,使其检验结果符合国家现行的有关标准、规范等要求,保证管道射线探伤结果的真实可靠性。 2. 适用范围 本工艺适用于本工程中压力管道施工过程中的射线探伤检验。3.相关文件 《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)《工业金属管道工程施工及验收规范》(GB50235-97) 《压力管道安全管理与监察规定》(劳部发[1996]140号文) 《承压设备无损检测》JB4730-2005 《钢管环缝溶化焊对接接头射线透照工艺和质量分级》GB/T12605-90。 4. 职责 4.1 射线探伤评定人员 由持相应技术等级Ⅱ级(中级)或Ⅱ级以上(高级)资格人员负责具体的管道射线探伤评定工作,并编写和审核检验报告。 4.2 管道射线探伤操作人员 由持初级技术等级或以上资格的人员负责相应的管道射线操作工作。 5. 管道射线探伤工艺 5.1 焊缝射线透照检测 5.1.1透照方式和透照时机 5.1.1.1按射线源、工件和胶片三者之间的相互位臵关系,透照方式分为: a.双壁单影法;b.双壁双影法。 5.1.1.2对一般管道来说,每条焊缝焊接完毕后,再进行探伤;对于焊接后有产生延迟裂纹倾向的材料制造的压力管道,必须等焊完24小时后探伤。 5.1.2试件检查和清理

试件上如有妨碍射线穿透或贴片的附加物应尽可能去除,试件表面质量包括焊缝余高,应经外观检查合格,表面的不规则形状在底片上的图象应不掩盖焊缝中的缺陷或与之相混淆。否则应对表面进行打磨修整。 5.1.3胶片的选用 射线胶片的选用根据像质高低,工件厚度和材质而定。AB射线检测技术应采用T3类或更高类的胶片(即天津-III型或天津-V型)。胶片的本底灰雾度应不大于0.3。 5.1.4增感屏和暗袋 采用铅箔增感屏。要求其表面质量光滑清洁,无污秽、损伤变形和划痕。如果增感屏表面有划痕或开裂,发射二次电子的表面积增大,在底片上会出现类似裂纹的细黑线。增感屏要注意防潮,否则时间长了会使其中锡、锑在表面呈线状分布,在底片上会产生白线条。总之增感屏要经常检查,保持清洁无损。铅箔增感屏分为前屏和后屏。装胶片的暗袋(暗盒)应为黑色塑料或合成革制成。要求其材料应薄、软、滑具有一定强度而不易老化。规格应与增感屏和胶片相匹配,暗袋的外表面应有中心标记线,背面还应有贴铅质“B”标记和其它标记的小袋。暗袋经常和工件接触易脏、易破要及时检查更换。 5.1.5底片黑度 射线透照对底片黑度有一定要求,假如黑度不适当会影响缺陷的检出能力。按JB/T4730-2005标准规定,AB级底片黑度范围为2.0-4.0之间。用X射线透照小径管或其他截面厚度变化大的工件时,AB级最低黑度允许降至 1.5。 5.1.6划线 按照探伤工艺卡和相关规定的检测部位、比例和一次透照长度在工件上划线。采用双壁单影透照时,只需在工件胶片侧划出一次透照的平均长度。 5.1.7透照方法 5.1.7.1 双壁双影法 5.1.7.2 D≤89mm钢管采用双壁双影法(垂直90°两次透照)。

超声波探伤测定作业指导书样本

超声波探伤测定作业指导书 一、使用设备 PXUT-350型全数字探伤仪 二、测试原理及目的 超声波探伤法是经过有压电晶体的探头, 将电振荡转变成超声波, 入射到工程材料或设备构件后, 如遇缺陷则超声波被反射、散射或衰减, 再经探头接收后变成电信号, 进而放大显示在超声波探伤仪的屏幕上, 并根据相应的原则由荧光屏上显示出的信息判定缺陷的部位、大小和性质。超声波探伤法不但可检测被测物体表面的缺陷, 重要的是能够探测到内部的缺陷。 三、测试方法及步骤 1、测零点( 声速或K值) 根据测试的物体的不同, 可分为使用直探头和使用斜探头测试。 1.1) 测试前, 首先根据物体的不同相应的选择所使用的探头, 一般情况下, 使用直探头、双晶探头的物体在屏幕”声波类型”中一般为”纵波”, 斜探头一般为”横波”。如果”声波类型”为”深度”则”声波类型”不影响测试, 但需在测试前输入工件声速。 如果”声程类型”选为”距离”时( 默认为”距离”) , 此测试过程在测零点的同时可测出工件中声速, 例如用CSK-1A试块测横波探头的零点与声速; 如选取”深度”时则用两个不同深度的反射体可同时测出探头的零点和K值( 此时需事先输入工件中声速) , 例如用CSK-ⅢA试块测横波探头的零点K值。 根据所用试块声程值, 如果输入的试块声程值过小, 则不能测试, 仪器会提示”输入数值不当”, 此时可重新输入一个恰当的数值。当选〈2〉键输入”一次声

程”后, ”两次声程”所显示的数值将会是”一次声程”的两倍。也能够按〈3〉键在”两次声程”处直接输入数值, 但必须保证”两次声程”大于”一次声程”。仪器将根据输入值自动设置进波门( 一般是门位在第三格, 门宽三格) 、声程( 声程单位) 、增益、声速等参量, 一般不需用户再调节, 但有一些探头如双晶探头由于零点较长, 可能需要移动进波门位( 屏幕左上角提示: 门位-A) 或其它参量( 如声程) 使所需回波处于进波门内, 调节参量后应按〈返回〉键退出参量更改状态, 使屏幕左上角提示为: 测零点。 在确认一次声程值时需用直尺量出探头至反射体的水平距离, 并在确认测试值后输入。 1.2) 注意事项 ( 1) 测零点时不可调延时和更改补偿增益, 不可更换通道, 也不可嵌套其它测试; ( 2) 确认回波时应注意在屏幕左上角有”测零点”三字提示时才可按〈确认〉键; ( 3) 当”声程类型”为”距离”时, 在两次确认回波之间应保持探头稳定不动; ( 4) 确认进波门内回波时,可移动”门位-A”使回波处于进波门内。 ( 5) 当”声程类型”为”深度”时, 若所找反射体最高波位置稍有偏差即可能使测试结果出现较大误差, 因此非必要状况或不够熟练者请不要使用此方法。( 6) 在示例中所输入数值仅为举例, 应根据试块的实际情况进行输入。 2、测K值 按〈调零/测试〉键再按〈确认/2ndf〉话把出现测试菜单后, 按〈2〉选中测K 值后, 屏幕左上角出现提示: ”先测声速零点? +/-”, 如用户按〈+〉键则先测零点声速( 参见5-1, 默认使用CSK-ⅠA试块, 因此”声波类型”会自动预置为横波, 试块”一次声程”预置为50mm, ”两次声程”为100mm, ”声程类型”为距离) , 再测K值; 如按〈-〉键则直接测K值, 屏幕上出现对话框:

射线检测工艺规程

射线检测工艺规程 1 适用范围 本射线检测工艺适用于:碳素钢、低合金钢、不锈钢等材料制作的锅炉、压力容器及长输管道、钢质储罐熔化焊对接接头的射线透照检测工作。遇有特殊要求,应按相应的标准、规范执行。 2 引用标准 GB 11533—1989 标准对数视力表 GB 16357—1996 工业X射线探伤放射卫生防护标准 JB/T 7902—1999 线型像质计 JB/T4730-2005《承压设备无损检测》 SY/T4109-2005《石油天然气钢质管道无损检测》 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》 3 射线防护 3、1 X射线对人体有不良影响,应执行《检测作业安全防护指导书》与其它安全防护规定。 3、2 在现场工作人员应随身佩带个人剂量仪、射线个人报警器及防护服。 3、3 带一台射线剂量巡测仪,测定利用现场墙壁房屋及设备选择理想的屏蔽位置。 3、4 拍片现场划定“射线放射区”并放好警戒标记。 3、5 确认工作人员均已完成各自工作并离开辐射区,方可开启射线发生器进行透照。 3、6 每次透照完成后,均应用报警器确认射线就是否停止辐射后,方可进入辐射现场。 3、7 现场作业完成后对仪器进行清点、核对无误后清理现场,撤除警戒标志方可撤离现场。 3、8 从事放射性工作人员应定期进行体检,每年允许接受的剂量量为50 m SV。 4 人员要求 4、1 从事射线检测人员必须经过培训,持证上岗。只有取得质量技术监督部门颁发的射线检测技术等级证书的人员,方可独立从事与该等级相应的射线检测工作。 4、2 射线检测人员应具有良好的身体素质,其校正视力不得低于 5、0,并每年检查一次。从事评片人员应能辨别距离400mm远的一组高为0、5mm、间距为0、5mm

无损探伤工操作规程示范文本

无损探伤工操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

无损探伤工操作规程示范文本 使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 1探伤仪器及附属电气设备线路,要绝缘良好,外壳应 可靠接地。检修时,应先切断电源。 2射线探伤操作人员,必须穿戴防护用品和定期检查身 体。 3射线探伤工作地点应设置围栏和警告 4γ射线探伤时,应速用速撤。探照时,应用机械操 作,严禁用手直接接触射线源。 5X射线探伤,应有铅防护屏或其他防护措施。暴光 前,操作人员应背离X光机“窗口”,暴光应待人员撤至 安全区后进行。 6超声波一起通电后,禁止打开防护盖,防止高压电伤 人。

7荧光探伤,应戴防护眼镜。工件上的荧光粉、显现粉,禁止用手直接触摸。配制着色探伤剂或筛取荧光粉、磁粉、显现粉应在通风良好的地方进行。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

锻件超声波检测作业指导书

锻件超声波检测作业指导书 7.1适用范围: 本条适用于碳素钢和低合金钢锻件的超声波检测和缺陷等级评定,不适用于奥氏体粗晶材料的超声检测,也不适用于内外径之比小于80%的环形和筒形锻件的周向横波检测。 7.2检测工艺卡 7.2.1检测工艺卡由具有II级UT资质人员编制,工艺卡的编制应与所执行的技术规范及本检测作业指导书相符。 7.2.2检测工艺卡由具有UTIII资质人员或UT检测责任师审核批准。 7.3检测器材: 7.3.1仪器 选用数字式超声波检测仪或A型脉冲反射式超声波检测仪,其工作频率范围为0.5-10MHz,水平线性误差不大于1%,垂直线性误差不大于5%。 7.3.2探头 选用双晶直探头频率为 5 MHz,晶片面积不小于

150mm2;单晶直探头,频率为2-5 MHz,圆晶片直径为14-25mm。 7.3.3试块 采用纵波单晶直探头时采用JB/T4730-2005规定的CSI 试块;采用纵波双晶探头时采用JB/T4730-2005图8-5规定的CSII标准试块;检测面是曲面时采用CSIII试块。 7.3.4耦合剂:化合浆糊或机油。 7.4检测时机:原则上安排热处理后,槽、孔、台阶加工前进行。若热处理后锻件形状不适合超声波检测时,也可在热处理前进行,但在热处理后仍应对锻件进行尽可能完全的检测。 7.5检测方法 7.5.1执行检测工艺卡的规定 7.5.2锻件一般应进行纵波检测,对筒形锻件还应进行横波检测,但扫查部位 和验收标准应根据JB/T4730-2005.3附录C的规定。 7.5.3在纵波检测时,原则上应从两面相互垂直的方向进行检

测,尽可能的检测带锻件的全体积,但锻件厚度超过400mm 时,应从两端面进行100%的扫查。 7.6检测灵敏度确定 7.6.1纵波直探头检测灵敏度的确定 当被检部位的厚度大于或等于3倍进场区时,原则上选用底波计算方法确定基准灵敏度,也可以采用试块法确定基准灵敏度。 7.6.2纵波双晶直探头灵敏度确定 根据需要选择不同直径的平底孔试块,并依次测试一组不同检测深度的平底孔(至少三个),调节衰减器,使其中最高回波达到满刻度的80%。不改变仪器参数,测出其他平底孔回波的最高点,将其标在荧光屏上,连接这些点,即得到对应于不同直径平底孔的双晶直探头的距离—波幅曲线,并以此作为基准灵敏度。 7.6.3检测灵敏度一般不得低于最大检测距离处的φ2mm平底孔当量直径。 7.6.4缺陷当量的确定:

X射线检验作业指导书

临河热电厂2×300MW供热机组工程1#机组 X射线检验作业指导书 1.适用范围及一般要求: 1. 1本作业指导书适用于透照厚度为2mm~40mm的钢制承压管子、管道和集箱单面施焊,双面成型的对接接头、钢结构对接、角接、压力容器焊缝的X射线检验。 1. 2本作业指导书适用于使用定向X射线机。 1. 3检验工作量参照《临河热电厂#1机组金属检验计划一览表》。 2. 引用标准及相关资料: 2.1《火力发电厂焊接技术规程》DL/T869-2004 2.2《火电施工质量检验及评定标准》(焊接篇)(1996) 2.3《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-2002 2. 4《钢熔化焊对接接头射线照相和质量分级》GB3323-87 2. 5《压力容器无损检测》JB4730-94 2.6临河热电厂#1机组设计图纸及相关文件 2.7《电力建设安全健康环境管理工作规定》 2.8《电力建设安全操作规程》(火力发电厂部分) 2.10《山西省电建四公司管理制度汇编》 2.11《山西省电建四公司项目经理部管理制度汇编》 2.12《山西省电建四公司金属试验室管理制度汇编》 3. 检验作业条件: 3.1人员要求:

3.1.1射线检验人员经专业培训,并取得国电公司锅炉压力容器无损检验资格证书,射线检验人员的职能遵照DL821-2002第3.3、3.4条执行。 3.1.2熟练操作仪器,具有一定仪器维护和一般故障的处理能力,懂得安全防护知识。 3.1.3检验工作前熟悉作业指导书,了解被检验焊口的规格、材质及焊接方法、坡口形式。 3.1.4熟悉作业环境,并具有一定的现场实际操作经验。 3.1.5射线工作人员经体检合格,方可上岗。 3.2仪器配备 XXQ-3005定向X射线探伤机 2台 XXQ-2505定向X射线探伤机3台 XXQ-2005定向X射线探伤机2台 冷光源强光观片灯3台 报警仪1台 密度仪1台 3.3探伤材料 AGFA胶片 2箱 铅箔增感屏 360×80mm 0.03/0.10mm 200付 300×80mm 0.03/0.10mm 200付 240×80mm 0.03/0.10mm 200付暗袋 360×80mm 300×80mm 200付 240×80mm 180×80mm 200付象质计 9# 20只 10# 20只

射线检验操作规程汇总

射线检验操作规程 1.0目的 制定本规程的目的就是指导射线检验人员正确的进行检验工作,规则中包括射线检测设备和器材及射线的技术参数选定、现场检验步骤、射线安全防护、暗室cv处理以及最终的底片评定等内容。 2.0 射线检验范围 射线检验法适用于金属材料(如焊接件、铸、锻件)、非金属材料及组合件等内部质量的检验。本规程规定2-100mm母材厚度钢熔化对接接头焊缝的X射线和γ射线照相方法。 3.0 人员资格 从事射线检验的人员应持有ABS、中国船检、DNV或其他机构颁发的射线检验二级资格有效证书。 4.0 管理职责 4.1 设备管理责任 为了正确使用和充分发挥仪器的功能,顺利完成射线检验工作,设备应有专人管理负责,设备的进出有登记,领取设备,必须有管理人员签字,同时还要有安全员签字。设备在运输及现场运作过程中,应有工作主管负责。设备发生事故,应填写在运转记录中,分析事故发生的原因。 4.2 射线现场作业管理者职责

现场从事射线作业的人员,由主管负责统一指挥,其对安全、工作质量负责。 4.3 暗室的管理职责 暗室操作人员应严格按自动洗片机操作规程操作,随时注意自动洗片机的运转情况,严格调试控制显、定影温度和烘干温度,检查显、定影的补充情况,以及辊子运转情况是否良好,发现异常应随时停机检查处理。手工冲片装置等应精心使用和保管显、定影的化学药品,按规定必须要有质量合格证明,应按规定的比例和顺序配制显、定影液。胶片不应大量存放暗室,应随用随领,以防变质。暗室红灯应调整适当的亮速,以防底片产生附加灰雾度。 4.4 评片职责 具有II级及以上资格的检验人员才能评片,评片人应在了解射线照相操作人员所提供的实际操作情况及参考图纸和原始记录的基础上,进行底片评定,然后签发射线报告,评片人员应对评定的底片和报告负有责任。评片报告、档案资料应按年、月,按一定的编排顺序装订成册归入档案,由专人进行管理,一般底片和档案资料报告等技术文件存期为5年,压力容器方面的底片和技术文件资料为7年。 5.0 工艺规程 5.1 射线检验设备和器材 5.1.1 X射线机 可选用X射线机表1所示

无损检测作业指导书

无损检测作业指导书

一、射线探伤检测 1.X射线对人体有不良影响,应尽量避免射线的直接照射及散射线的影响。 2.从事X射线工作人员应配有剂量仪,并对计量仪定期进行检定。 3.检验人员及审核人员的资质必须符合国家的相关规定。 4.应选用合适的透照方式,并符合JB4730.2-2005标准要求。 5.在透照前应对工件表面进行外观检查,表面的不规则状态在底片上的图像,不掩盖 焊缝中的缺陷或与之混淆,否则应做适当的修理。 6.胶片的定位标记和识别标记,应符合JB4730.2-2005的标准规定。 7.像质计的要求及摆放位置,应按JB4730.2-2005的标准规定执行。 8.射线透照等级要求至少达到JB4730.2-2005的标准AB级。 9.胶片和増感屏的要求,应符合国家相关规定的要求。 10.透照条件的选择应视具体情况,选择合适的透照条件,以达到最佳的检测灵敏度。 11.胶片处理应按胶片的使用说明书或公认的有效处理方法,可采用自动或手工冲洗的 方法。 12.显、定影液的控制,应采用添加补充液的方法,来维持显、定药液的恒定。如洗片 效果仍不佳,应更换全新的药液。 13.在底片上应显示出最小线径及像质指数,底片的黑度应符合国家的相关规定的要求。 14.底片质量不允许存在的假缺陷: (1)灰雾 (2)洗片处理时产生的条纹、水迹或化学污物等缺陷。 (3)划痕、指纹、脏物、静电痕迹、黑点或撕裂等。 (4)由于増感屏不好造成的缺陷显示。 15.评片应在专用的,室内光线暗淡,但不全暗,室内照明用光不得在底片表面产生反 射的暗室。 16.观片灯的亮度应符合国家相关规定的要求。 17.缺陷的评定及验收等级,严格按照JB4730.2-2005的标准要求执行。 18.探伤报告的内容及要求,应符合国家相关标准规定的要求。 19.底片和检测报告保存期不得少于7年,7年后若用户需要可由用户保管。 20.探伤合格的工件上,应做永久性或半永久性的标记。

无损探伤作业指导书

无损探伤作业指导书?DOC 便携式磁粉探伤机所用磁探仪提升力M44N,且符合 《GB372130/100型标准试片的缺陷磁粉堆积清晰显示才能进行探伤,连续工作1小时后应进行校验。 3、3、3、3使用钳式探伤仪探伤必须作两次大体垂直的磁化;磁化时必须有重迭区,以免漏检。 3、3、3、4磁悬液,采用水剂磁悬液,磁膏加水,按产品说明书配制。 3、3、3、5施加磁悬液,采用湿磁粉连续磁化法,在通磁化电流时,应同时施加磁悬液,磁化电流每次持续时间为2s左右,停施磁悬液至少Is后才能停止磁化。 3、3、3、6磁悬液应采用喷洒等方法,使用时,磁悬液应不断摇晃,以免浓度不够。 3、3、3、7观察:在充足的光线下,仔细观察,有怀疑时擦去磁粉后重擦,如能显示出与前次相同磁痕,方能确认为缺陷。 3、3、3、8记录:磁粉显示的缺陷作好详细记录,记录下缺陷的部位、长度、条数等,以及探伤者和探伤日期。 3、3、4质量评定:按标准进行评定 3、3、5安全与搬运 3、3、5、1安全:选用相匹配的电源,安全用电,要脚穿绝缘

鞋,仪器外壳应加可靠地线。 3、3、5、2搬运:移动过程中,轻拿轻放,不碰撞,外出装箱时应用填料(海绵、泡沫等)填充好,防止电源箱倒置,防止激烈振动。 3、4渗透探伤 3、4、1检测依据:根据相应的标准质量部无损探伤作业指导 书日期xx年10月30日页数第4页共5页 3、4、2渗透探伤前的准备 3、4、2、1渗透探伤使用剂系易燃、微毒液体,操作时要严禁火种和采取必要的通风措施。如在容器内操作,尚需采取防毒措施,以防操作人员中毒。 3、4、2、2渗透探伤前,应对受检表面及附近30伽范围内进行清理,不得有污垢、蚀锈、焊渣飞溅、氧化物。当受检表面妨碍显示时应打磨或抛光处理,在受检面用钢印打编号并用于受检面有较大反差的油漆标明检验结果的标识。 3、4、2、3渗透剂的选用与保存a)着色法渗透剂中配有颜 料,其对比色应能在日光或正常的室内照明下达到可见的程度。b)购回的渗透使用剂(DPT—5)需存放在阴暗通风处,存放温度应低于40°C。 3、4、3渗透探伤的基本操作程序 3、4、3、1灵敏度检验:每次探伤前,用人工缺陷试块(铝合金试块,镀辂试块)来鉴别渗透探伤灵敏度,检查探伤使用剂、探

超声波检测作业指导书

超声波检测作业指导书 QDICC/QB107-2002 1、适应范围 本标准适用于容器、钢结构及管道对接焊缝的超声波及探伤结果的分级评定。 2、工艺编制依据 JB4730-94《压力容器无损检测》标准第三篇。 3、探伤人员条件 探伤人员必须经过技术培训且取得劳动部锅炉压力容器超声波检测的资格证书。 4、仪器 超声波探伤仪器的性能指标的检测方法应符合ZBY230《A型脉冲及射式超声波探伤仪通用技术条件》的规定。 5、探头 本规程使用的探头采用声束垂直方向无双峰,且声束轴向的水平方向偏离角小于2°的探头。 6、超声检测系统性能 系统有效灵敏度余量应大于或等于10dB上。斜探头的远场分辨力应大于或等于6dB。仪器和探头的组合频率和公称频率误差不得大于±10%。 7、耦合剂 耦合剂选用甘油或机油。

8、试块 本程序选用的试块,由以下几种规格: 标准试块:CSK-ZB 对比试块:CSK-111A 9、检验前准备 9.1 检验区域的宽度是焊缝本身再加上焊缝两侧各相当于母材厚度的30%的一段区域,且不小于10mm。 9.2 探头的移动区应不小于1.25P。 P=2KT 式中:P-跨距 mm P=2Ttg T-母材厚度 mm K- 探头K值 tg-探头折射角° 9.3 探头移动区域应清除焊接飞溅物、铁屑、油垢及其他杂质,检测表面平整光滑,便于探头的自由扫查。 9.4 距离—波幅曲线的绘制 9.4.1 距离--波幅曲线按探头和仪器在试块上实测的数据直接绘制在仪器面板上,该曲线族由评定线、定量线和判废线组成。评定线和定量线之间(包括评定线)为Ⅰ区,定量线和判废线之间(包括定量线)为Ⅱ区,判废线及其以上区为Ⅲ区。

工业射线探伤机放射防护作业指导书

工业γ射线探伤机放射辐射检测作业指导书 一、依据 GBZ132-2008 工业γ射线探伤机放射防护卫生标准 二、适用范围 适用于工业γ射线探伤机探伤作业中的检测。 三、术语与定义 3.1 γ射线探伤室 存放γ射线探伤机并对物体进行探伤,且具有屏蔽效能的专用照射室。 3.2 固定式探伤 在γ射线探伤室内用固定安装的或可有限移动的探伤机进行的工业γ射线探伤。 3.3 移动式探伤 在γ射线探伤室以外进行的工业γ射线探伤。 3.4 换源器 专用来更换γ射线探伤源组件的屏蔽容器。它具有两个贮源控,旧源从换源器的一个源孔被推进,新源从另一个源孔中被移出。 3.5 管线爬行器 一种将γ射线探伤源固定在移动机架上,沿管线内爬行移动,对管道焊缝进行放射探伤的装置。它由一个驱动马达前进或后退,并利用一个控制源在管道外对其导向和定位。 3.6 控制源 在管道内爬行探伤的过程中,用来对管线爬行器进行导向和定位的密封放射源,它被 安装在手持式装置上并被准直,通常用一个低活度的密封137Cs放射源。 3.7 源托 用以固定或承载源的装置。 四、仪器:Χ、γ辐射剂量仪,具有计量检定证书且检定证书在有效期内。 五、辐射检测、检查 5.1 γ射线探伤机的验收检测 对使用单位新进的γ射线探伤机进行放射防护性能验收检验,其屏蔽效果应满足表1的要求。当γ射线探伤机或设备大修或换源后,要进行一次验收检验。 5.2 γ射线探伤机防护性能常规检验 使用单位应经常对安全装置的性能进行检测,并委托有资质的机构每年对γ射线探伤机进行一次防护性能常规检验。 5.3 γ射线探伤室周围辐射水平的监测 5.3.1 用便携式辐射测量仪巡测探伤室墙壁外30cm处的剂量率水平。巡测范围应根据探伤室设计特点、照射方向及建造中可能出现的问题决定。探伤室四面屏蔽墙外及楼 上如有人员活动的可能,应巡测墙上不同位置剂门外30cm四周的辐射水平。

无损探伤作业指导书.DOC

无损探伤作业指导书.DOC 便携式磁粉探伤机所用磁探仪提升力≥44N,且符合 《GB372130/100型标准试片的缺陷磁粉堆积清晰显示才能进行探伤,连续工作1小时后应进行校验。 3、3、3、3使用钳式探伤仪探伤必须作两次大体垂直的磁化;磁化时必须有重迭区,以免漏检。 3、3、3、4磁悬液,采用水剂磁悬液,磁膏加水,按产品说明书配制。 3、3、3、5施加磁悬液,采用湿磁粉连续磁化法,在通磁化电流时,应同时施加磁悬液,磁化电流每次持续时间为2s左右,停施磁悬液至少1s后才能停止磁化。 3、3、3、6磁悬液应采用喷洒等方法,使用时,磁悬液应不断摇晃,以免浓度不够。 3、3、3、7观察:在充足的光线下,仔细观察,有怀疑时擦去磁粉后重擦,如能显示出与前次相同磁痕,方能确认为缺陷。 3、3、3、8记录:磁粉显示的缺陷作好详细记录,记录下缺陷的部位、长度、条数等,以及探伤者和探伤日期。 3、3、4质量评定:按标准进行评定 3、3、5安全与搬运 3、3、5、1安全:选用相匹配的电源,安全用电,要脚穿绝缘鞋,仪器外壳应加可靠地线。

3、3、5、2搬运:移动过程中,轻拿轻放,不碰撞,外出装箱时应用填料(海绵、泡沫等)填充好,防止电源箱倒置,防止 激烈振动。 3、4渗透探伤 3、4、1检测依据:根据相应的标准质量部无损探伤作业指导书日期xx年10月30日页数第4页共5页 3、4、2渗透探伤前的准备 3、4、2、1渗透探伤使用剂系易燃、微毒液体,操作时要严禁火种和采取必要的通风措施。如在容器内操作,尚需采取防毒 措施,以防操作人员中毒。 3、4、2、2渗透探伤前,应对受检表面及附近30mm范围内进行清理,不得有污垢、蚀锈、焊渣飞溅、氧化物。当受检表面妨 碍显示时应打磨或抛光处理,在受检面用钢印打编号并用于受检 面有较大反差的油漆标明检验结果的标识。 3、4、2、3渗透剂的选用与保存a)着色法渗透剂中配有颜料,其对比色应能在日光或正常的室内照明下达到可见的程度。b)购回的渗透使用剂(DPT—5)需存放在阴暗通风处,存放温度应 低于40℃。 3、4、3渗透探伤的基本操作程序 3、4、3、1灵敏度检验:每次探伤前,用人工缺陷试块(铝合金试块,镀铬试块)来鉴别渗透探伤灵敏度,检查探伤使用

铁路桥梁钢结构焊缝超声波探伤实施细则

钢构作业指导书 铁路桥梁钢结构焊缝超声波探伤 文件编号: 版本号: 编制: 批准: 生效日期:

铁路桥梁钢结构焊缝超声波探伤实施细则 1. 目的 为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循,并使其操作合乎规范。 2. 适用范围 适用于母材厚度为10~80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。 3. 检测依据 TB10212-2009铁路钢桥制造规范 GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定 4.检验方法概述 超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波,通过良好的耦合方式使超声波入射至被检工件内,超声波在工件内传播遇到异质界面产生反射,反射波被换能器所接收并传至超声波探伤仪示波器。通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置,调整检测灵敏度以确定缺陷的当量大小。 5.人员要求 所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书,Ⅰ级检验员具有现场操作资格,但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行,Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。超声检验人员的视力应每年检查一次,校正视力不得低于1.0。 6.检测器材 6.1超声波探伤仪:采用数字A型脉冲反射式超声波探伤仪,频率范围为0.5-10MHz,且实时采样频率不应小于40MHz;衰减器精度为任意相邻12dB的误差在±1dB以内,最大累计

误差不超过1dB;水平线性误差不大于1%,垂直线性误差不大于5%。 6.2探头:晶片面积一般不应大于500mm2,且任一边长原则上不大于25mm;单斜探头声束轴线水平偏离角不应大于2°;主声束垂直方向上不应有明显双峰;折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1),前沿距离的偏差应不大于1mm。 6.3仪器和探头系统性能:系统有效灵敏度必须大于评定灵敏度10dB以上;直探头远场分辨力≥30dB,斜探头远场分辨力>6dB; 6.4试块 6.4.1标准试块: CSK-ⅠA、CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能,调校探头K值、前沿,调整时基线比例。 6.4.2对比试块: RB-1、RB-2、RB-3该系列试块主要用于探测范围为10~80mm的距离波幅曲线制作,调整检测灵敏度。 6.4.3铁路钢桥制造专用柱孔标准试块:用于贴角焊缝超声波探伤调整时基线比例也及距离波幅曲线制作,调整检测灵敏度等。 6.5耦合剂 6.5. 1 应选用适当的液体或糊状物作为耦合剂,耦合剂应具有良好透声性和适宜流动性,不应对材料和人体有损伤作用,同时应便于检验后清理。 6.5.2 典型的藕合剂为水、机油、甘油和浆糊,耦合剂中可加人适量的“润湿剂”或活性剂以便改善藕合性能。 6.5.3 在试块上调节仪器和产品检验应采用相同的耦合 7. 工作程序 7.1检测准备 7.1.1测试前可由项目负责人或有关人员前往现场踏勘,了解现场基本情况(操作环境\工件材

射线检测规程

射线检测规程 GWSCHN-NDE0302--2016 1.本指导书是我公司无损检测技术的操作规定,无损检测人员应遵守执行。 2.射线检测的技术操作指导书 2.1我公司射线检测技术选择AB级检测应用范围,透照力相当于应在0~20mm的范围内碳素钢.不锈钢材料。均按“工件检测委托规定”填写无损检测委托单。 2.2操作人员对工作质量及人身设备安全负责,应有专人画图记录和暗室洗片,各负责人把好质量关。 2.3 操作人员根据板厚选用X射线机,严格按X光机操作规程进行工作,其他人不准动用,操作人根据任务,明确各自的岗位(如裁胶片、画图、标检测部位等)检测准备工作完成,才能按操作规程进行工作,每个人岗位要明确,工作完成后要进行原始记录登记、做到工作有头有尾。 2.4拍片部位应打底片号及中心钢字,在部位草图上标出位置,在产品上将编号工整写清楚,钢字距焊缝50mm左右,100%拍片的焊缝,首先应打钢印。 3拍片 3.1根据工艺的要求选胶片,规范及设备划线作标记。

3.2正确贴片,一般背后衬铅板,贴正,撑力不要过猛,防止损坏增感屏或使胶片感光。 3.3正确贴标记,要整齐,不错不漏,标记与焊缝边缘至少5mm,竖尖为底片中心,横头指向右,象质计应放在射线源一侧的工件表面上被检焊缝区的1/4左右位置,100%拍片应用标定尺,局部拍片应放置有效区段标记“”返修重照有返修标记R1、R2、R3。 3.4 使用周向曝光机,应使筒体与地面距离大于等于400mm。 3.5为检查背散射,应在暗袋背面贴附铅字“B”。 3.6 严格按照X光机操作规程操作,确保设备、人身安全。 3.7 任何工作拍片结束,胶片需暗室处理合格后方可拿走,底片如有不合格,应重照确保检测质量。 4 确保拍片质量的规定 4.1底片标记不允许压焊缝,底片上应有如下标号:产品编号、焊缝编号、部位编号、透照日期、中心标记、搭接标记、返修透照部位还应有返修标记。 4.2 象质计的选用应符合NB/T47013.2-2015标准规定,象质计应放在工件前面,细丝向外置,当无法放置时也可以放在胶片一侧的工件表面上,但应通过对比试验,或象质指数提高一级,使实际象质指数值达到规定要求。象质计在邻近焊缝的母材区影像上,如能清晰看到长度不小于10mm的连续象质钢丝影像时,就认为可识别的。 4.3 各种射线检测机和胶片均需做曝光曲线或采用其他相应措施以达到同样效果,为平时有良好的规范记录。

探伤作业指导书

焊口射线探伤作业指导书1 总则 1.1 工程概况 ****工程(***MW)#**机组的安装焊口接近*万个,施工工期短,同时无损探伤的检验比例高,其中所有安装(现场组装的)锅炉受热面焊口,要求按**%进行无损检验,其中**%进行射线检验,**%进行超声波检验,射线探伤的工作极其繁重。 1.2 施工范围 本作业指导书适用于****工程(**MW)#*机组安装时,透照厚度为2mm~17 5mm部件的射线检验,包括承压管子、管道和集箱单面施焊、双面成型的对接焊接头。焊制焊管(纵缝焊管、螺旋焊管)和管件(三通、弯头)的射线检验也可参照使 用。 1.3 编制依据 1.3.1《***期***MW工程***机组金属检验施工组织设计》 1.3.2《火力发电厂焊接技术规程》DL/T869-2004(以下简称《焊规》) 1.3.3 《蒸汽锅炉安全技术监察规程》劳部发<1996>276号 1.3.4 《压力容器安全技术监察规程》质技监局锅发<1999>154号 1.3.5《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-2002(以下简称《射规》) 1.3.6 《承压设备无损检测》JB/T4730—2005 1.3.7 《电力建设安全工作规程(第一部分:火力发电厂部分)》DL5009.1-2 002) 焊口射线探伤作业指导书2 检验人员 凡从事射线工作的检验人员,都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员,只能从事与该等级相应的无损检测工作,并负相应的技术责任。焊口射线探伤作业指导书3 准备工作 3.1 技术准备 3.1.1 根据《金属试验委托单》了解被检工件情况,包括材料、规格、焊接种类、焊接位置等。 3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。 3.2 现场情况及现场准备 3.2.1 了解被检工件结构,焊口位置、分布等,对位于一定高度的焊口要搭好拍片架子。

射线探伤作业指导书内容

目录 1.工程概况及工作量 (1) 2.编制依据 (2) 3.作业前的条件和准备 (2) 4.作业程序和方法 (6) 5.作业过程中控制点的设置和质量通病及预防 (8) 6.作业的安全要求和环境条件 (8) 7.附录 (10)

1工程概况及工程量 1.1 工程概况 本工程由黑龙江华隆电力工程有限公司施工建设,建设规模为3台260T/h中温次高压循环流化床锅炉,配套B25MW背压式汽轮发电机两套。本工程锅炉汽水连接管道、锅炉本体疏水、放空管道及汽机四项管道、中低压管道,探伤依据《火力发电厂焊接技术规程》DL/T869-2004和《焊接施工组织设计》,确定的检验比例及检验数量,射线检验工艺依据《钢质承压管道对接焊接头射线检验技术规程》DL/T821-2002对本工程管道进行透照及评定。超声波检验工艺依据《管道焊接接头超声波检验技术规程》DL/T820-2002进行检验。 1.2工程量

2.1 《火力发电厂焊接技术规程》DL/T869-2004 2.2 《电力建设安全工作规程》DL5009.1-2002 2.3《钢制承压管道对接焊接头射线检验技术规程》DL/T821-2002。 2.4《钢熔化焊接对接接头射线照相和质量分级》GB3323-2005 2.5《压力容器无损检测》JB4730-2005 2.6《放射性卫生防护基本标准》GB4792-84 2.7 制造厂提供的有关图纸及资料 3.作业前必须具备的条件和应做的准备 3.1应做的准备: 主管接到委托后,要到现场调查,并对检验人员进行安全技术交底。在交底时,应依据规程、标准及质量等级来选择以下主要项目: 根据委托和通用工艺文件编制工艺卡 3.1.1.1 射线源的种类及型号。

无损探伤作业指导书

无损探伤作业指导书 Prepared on 22 November 2020

1目的 为使无损探伤检测的操作有所依循,保证实验的准确性和稳定性。 2范围 凡本公司需用无损探伤的检测作业,均适用。 3作业内容 超声波探伤 3.1.1检测依据 根据相应的标准 3.1.2主要仪器设备及检测前的准备 3.1.2.1设备: CTS-3020 3.1.3校正试块、ZGZ、ZGS系列对比试块;耦合剂:甘油、机油、浆糊。。 检测前的准备:对受测工件应去除测量面的覆盖污物、氧化皮、油漆等,如表面过分粗糙或有严重的锈蚀坑则需对检测工件进行适当的修磨,并用与受测部位有较大反差的油漆标明测试面,用钢印在意见到部位打编号做好检验结果的标识。 3.1.4仪器校正:按标准要求进行。 3.1.5检测工作的进行。 3.1.6检测中异常现象处理仪器工作一小时,在标准试块上复核一次,若读数超过仪器允许误差,则前一小时内的测量数值,应校正仪器后复检。当读数不稳定时,应检查受测工件的表面,或更换电池。 3.1.7搬运时,使用匹配的皮箱,轻拿轻放,防止振动,碰撞。 射线照相探伤 3.2.1检测依据 根据相应的标准 3.2.2射线探伤 3.2.2.1工件进探伤区域后,对照探伤通知单进行复验,确认合格后,方可进行拍片。 3.2.2.2按要求确定探伤比例,划出探伤部位,放置好一切标记,进行散射线遮挡。

3.2.2.3检查探伤设备,做好拍片前期准备,接通电源及冷却系统,做好防护工作。 3.2.2.4装好胶片的暗袋应按照要求贴在工件划定的拍片位置上,中心标记应对准射线窗口中心,并调整好透照距离。 3.2.2.5根据曝光曲线表,选定管电压,在保证穿透能力的前提下,应尽量选用较低的管电压。 3.2.2.6打开电流、电压开头缓慢均匀地上升到选定数值,拍片过程中,注意观察电流、电压稳定情况,尽量避免大的波动。 3.2.2.7蜂鸣器响后,应降压到原位,关闭电源,拍片结束。 3.2.2.8操作完毕后,认真做好原始记录。 3.2.2.9清理现场,收好设备。 3.2.3暗室操作 3.2.3.1将胶片装在底片夹上,并在开始显影前搅动药液。 3.2.3.2将胶片依次浸入显影槽,底片夹之间应留有一定距离,使冲洗过程中胶片彼此不会相贴。不断将底片夹上下移动,大约15S。 3.2.3.3显影温度要在20℃左右,正常的显影时间为5-8min,延长显影时间,会使底片黑度增加,并稍增加对比度。在温度稍高或稍低时,必须调整显影时间。显影时间的选择或调整应根据胶片制造厂所推荐的数据。 3.2.3.4显影过程中,应不时将胶片作垂直方向的上下移动,使胶印均匀显影。 3.2.3.5显影结束后,在清水中将胶片强力抖动,进行漂洗2-3min,以中和胶片乳胶中的显影剂。 3.2.3.6胶片浸入定影液时,要均匀作上下方向的移动约10S左右。然后浸泡到定影结束。时间为通透时间两倍,一般不超过15min,若经常移动,可缩短定影时间,但必须避免胶片在定影液中的互相接触。 3.2.3.7定影结束后,可用定影中和剂进行中和处理,以减少冲洗时间和用水量。

超声波焊缝探伤作业指导书

超声波焊缝探伤 1、检测目的:检测焊缝缺陷,控制钢结构焊缝质量 2、依据标准:《钢结构现场检测技术标准》GB/T50621-2010 《钢结构超声波探伤质量分级法》JG/T 2003-2007 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345-89 3、检测仪器:仪器 CTS-1002数字超声波探伤仪 4、耦合剂:应选用适当的液体或模糊状物作耦合剂。耦合剂应具备有良好透声性和适宜流动性,不应对材料和人体有损伤作用。同时应便于检验后清理。典型耦合剂为水、机油、甘油和浆糊。在试块上调节仪器和产品检验应采用相同的耦合剂 5、检测方法: (1)距离一波幅曲线由选用的仪器、探头系统在对比试块上实测数据绘制,曲线由判废线、定量线、评定线组成,不同验收级别各线灵敏度见下表,表中DAC 是以上φ2mm标准反射体绘制的距离一波副曲线,即DAC基准线。评定线以上定量线以下为I区,定量线至判废线以下的Ⅱ区,判废线及以上区域为Ⅲ区(判废区) (3)探伤灵敏度应不低于评定线灵敏度。 (4)扫查速度不应大于150mm/S,相邻两次探头移动间隔保证至少有探头宽度10%的重叠。 (5)为探测纵向缺陷,斜探头垂直于焊缝中心线放置在探伤面上,作锯齿 型扫查。探头前后移动的范围应保证扫查到全部焊缝截面及热影响区。在保持垂直焊缝作前后移动的同时,还应作10°~15°左右移动。 (6)为确定缺陷的位置、方向、形状、观察缺陷动态波形或区分缺陷讯号与伪讯号,可采用前后、左右、转角、环绕等四种探头基本扫查方式。 6、缺陷评定和检验结果: (1)最大反射波幅不超过评定线的缺陷,均评为I级。

(2)最大反射波幅超过评定线的缺陷,检验者判定为裂纹等危害性缺陷时,无论其波幅和尺寸如何,均评定为Ⅳ级。 (3)反射波幅位于I区的非裂纹性缺陷,均评定为I级。 (4)反射波幅位于Ⅲ区的缺陷,无论其指示长度如何,均评定为Ⅳ级。 (5)不合格的缺陷,应于返修,返修区域修补后,返修部位及补焊受影响的区域,应按原探伤条件进行复验、复探。
